Обзор моделей котлов на отработанном масле с отзывами

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка;
• сварочный аппарат;
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно;
• герметик термостойкий;
• стальной лист толщиной 4 миллиметра;
• металлическая труба с сечением 20 и 50 сантиметров;
• компрессор;
• вентиляционную трубу;
• сгоны;
• болты;
• стальные переходники;
• углы полудюймовые;
• тройники;
• арматуру сечением 8 миллиметров;
• насос;
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников;
• на маслопровод закрепляется штуцер с помощью переходников;
• все соединения предварительно обрабатываются герметиком;
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле;
• для установки горелки используются две разного размера пластины из стали;
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой;
• горелка вставляется в предназначенный для нее корпус;
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста;
• большая пластина монтируется в качестве крепежной накладки;
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно;
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Как сделать котел на отработанном масле своими руками

Простота конструкции таких отопительных приборов позволяет изготовить их самостоятельно. При этом необходимо владеть слесарными и  сварочными навыками.

Инструменты и материалы

Чтобы изготовить котел своими руками требуются такие приспособления:

• болгарка,
• сварочный аппарат,
• молоток.

Для изготовления котла на отработанном масле своими руками не забудьте болгарку

В качестве материала для отопительной конструкции необходимо приобрести:

• огнеупорное асбестовое полотно,
• герметик термостойкий,
• стальной лист толщиной 4 миллиметра,
• металлическая труба с сечением 20 и 50 сантиметров,
• компрессор,
• вентиляционную трубу,
• сгоны,
• болты,
• стальные переходники,
• углы полудюймовые,
• тройники,
• арматуру сечением 8 миллиметров,
• насос,
• бачок расширительный.

Корпус котла для обогрева небольших помещений можно сделать из трубы, для устройства с более высокой мощностью лучше всего использовать стальные листы.

Процесс изготовления

Агрегат на отработанном масле можно соорудить любой формы. Для обогрева гаража или малогабаритных сельскохозяйственных построек лучше всего сделать небольшой котел из труб.

Изготовление такого отопительного устройства состоит из таких этапов:

1. Металлическая труба с большим сечением обрезается так, чтобы ее размер соответствовал одному метру. Из стали заготавливаются два круга соответствующие диаметру 50 сантиметров.
2. Вторая труба с меньшим диаметром укорачивается до 20 сантиметров.
3. В подготовленной круглой пластине, которая будет служить в качестве крышки, вырезается отверстие соответствующее размеру дымохода.
4. Во втором металлическом круге, предназначенном для дна конструкции, проделывается проем, к которому присоединяется с помощью сварки конец трубы меньшего диаметра.
5. Вырезаем крышку для трубы с сечением 20 сантиметров. Все подготовленные круги привариваются по назначению.
6. Из арматуры сооружаются ножки, которые крепятся ко дну корпуса.
7. В трубе сверлятся небольшие отверстия для вентиляции. Снизу устанавливается емкость небольшого размера.
8. В нижней части корпуса с помощью болгарки вырезается проем для дверцы.
9. Сверху к конструкции крепится дымоход.

Для работы такого простого котла на отработке требуется всего лишь в резервуар снизу залить масло и подпалить его с помощью фитиля. Перед этим новую конструкцию следует проверить на герметичность и целостность всех швов.

Сооружение более мощного котла

Из листовой прочной стали изготавливается два короба, которые соединяются с помощью трубы перфорированной. В конструкции она используется в качестве воздухоотвода.

Последующий процесс изготовления отопительного прибора имеет некоторые особенности:

1. В нижнем корпусе котла проделывается отверстие для подачи масла в испарительный резервуар. Напротив этой емкости закрепляется заслонка.
2. Короб, расположенный в верхней части дополняется специальным отверстием для дымоходной трубы.
3. Конструкция оснащается воздушным компрессором, насосом для подачи масла и емкостью в которую заливается топливо.

Котел на отработанном масле своими руками

Если требуется нагрев воды, то подключается дополнительный контур, который требует установку горелки.  Соорудить ее можно самостоятельно:

• уголки размером половину дюйма соединяются за счет сгонов и тройников,
• на маслопровод закрепляется штуцер с помощью переходников,
• все соединения предварительно обрабатываются герметиком,
• из листовой стали вырезается крышка горелки, соответствующая гнездам на изготовленном котле,
• для установки горелки используются две разного размера пластины из стали,
• внутренняя часть переходника трубки плотно перекрываются асбестовым полотном, которое крепится герметиком и фиксируется проволокой,
• горелка вставляется в предназначенный для нее корпус,
• после этого пластина меньшего размера фиксируется в гнезде и покрывается четырьмя слоями асбеста,
• большая пластина монтируется в качестве крепежной накладки,
• в ней просверливаются дыры для креплений, а сверху наносится асбестовое полотно,
• две подготовленные пластины соединяются с помощью болтов.

Чтобы горелка не распалась во время работы котла, следует тщательно и достаточно плотно скреплять все детали. Поджигается прибор за счет свечи накаливания.

Котлы на отработанном масле считаются экономичными и практичными приборами. Их можно приобрести в специализированном магазине или соорудить самостоятельно. При использовании таких отопительных устройств необходимо помнить о правилах безопасности, которые включают в себя обязательную установку дымохода, наличие вентиляционной системы и правильное хранение жидкого топлива.

Виды отработанного масла

Существует различные марки масел, применяемые в той или иной промышленной или бытовой сфере человеческой жизнедеятельности. Отработанное масло имеет свои характеристики (вязкость, уровень загрязненности и обводненности, наличие присадок), поэтому его можно разделить на несколько групп, в зависимости от области применения.

Смазочные масла:

• авиационное масло;
• моторное масло для двигателей внутреннего сгорания;
• автотракторное;
• дизельное индустриальное.

Не смазочные масла:

• технологическое;
• электроизоляционное;
• конденсаторное;
• трансформаторное;
• жидкостное;
• кабельное.

Как сделать своими руками котел на отработке?

Для изготовления агрегата потребуется:

• сталь листовая, толщиной в 4 мм;
• труба из металла для воздухоотвода;
• отрезок из арматуры, сечением мм в количестве четырех штук;
• сварочный аппарат;
• насос;
• компрессор;
• асбест;
• расширительный бак;
• болгарка;
• термостойкий герметик;
• тройники для горелки, сгоны и углы;
• переходники из стали.

Сборка корпуса

Алгоритм работы:

• с помощью болгарки обрежьте трубу до уровня метрового цилиндра;
• другую трубу меньших размеров укоротите болгаркой до уровня 20-сантиметрового цилиндра;
• в двух пластинах сделайте два отверстия, которые соответствуют диметрам труб;
• метровый цилиндр закройте пластинами и приварите их по кругу, пластина с большим отверстием фиксируется снизу;
• по краям отверстия приварите цилиндр маленьких габаритов и закройте его другой пластиной;
• в трубе сделайте отверстия для вентиляции;
• снизу приделайте ножки.

Фото 3. Схема котла, работающего на отработанном масле. Подобное устройство легко сделать своими руками.

Монтаж горелки

Из листовой стали, толщиной 3 мм, сделайте крышку горелки, чтобы ее размер соответствовал габаритам гнезду в котле. С помощью сгонов и тройников из углов сделайте корпус горелки, используя сварочный аппарат. К такой конструкции потребуются переходники на половину штуцера с двух дюймов, чтобы к ним подсоединить подачу отработки. Перед прикручиванием резьбы обработайте ее герметиком.

Возьмите 2 пластины из стали — одну большую, другую — маленькую, болты, гайки и асбест. Трубки и внутреннюю поверхность переходника закройте полотном асбеста. Зафиксируйте материал на переходнике в два слоя с помощью герметика, а на трубках — проволокой. Горелку зафиксируйте в гнезде.

Маленькую пластину из стали вставьте в гнездо корпуса и положите асбестовое полотно, свернутое в 5 слоев. В другой пластине просверлите отверстия для креплений. Положите ее на полотно и обе пластины присоедините друг к другу, используя для этого болты.

Установка корпуса и дымохода

Котел рекомендуется поставить в углу, предварительно убрав с пола и стен покрытие.

Устройство ставится на бетон или огнеупорную плитку.

От агрегата отодвигаются все предметы меблировки.

После установки котла закрепите в нем вертикальный дымоход, размеров 4 м. На трубу установите заслонку, чтобы контролировать тягу.

Подключение

Поставьте радиаторы и трубы для системы отопления. Большую круглую металлическую емкость приварите к крышке котла или закрепите болтами. Вверху сделайте отверстие и подведите трубу для подачи теплоносителя в контур. Внизу сделайте отверстие и подведите обратку.

Порядок обслуживания

От качества и регулярности выполнения технического обслуживания котла на отработке зависит его эффективность, уровень теплоотдачи и безопасность эксплуатации. Такой котел нуждается в регулярной чистке, которую удобнее проводить, если установку можно разобрать. Поэтому такую возможность стоит предусмотреть в процессе изготовления.

Для того чтобы почистить котел, нужно:

• снять дымовую трубу;
• взять любую емкость;
• поместить в нее трубу;
• слегка постучать трубой по дну емкости;
• утилизировать высыпавшуюся из дымохода сажу.

Внешнюю часть дымохода можно чистить средствами бытовой химии.

Изготовление котла своими руками

Под жидкое горючее можно переделать любую твердотопливную или газовую печь. Но для самостоятельного изготовления лучше выбрать чертеж котла на отработке с водяным контуром с пламенной чашей.

Самодельный котел имеет небольшие размеры, но при этом обеспечивает 15 кВт тепловой мощности. В час он расходует не более 1,5 л отработки в час. Воздух в камеру сгорания нагнетается с помощью небольшой турбины, поэтому нужно будет озаботиться подведением электричества к агрегату. Горючее поступает в зону сгорания порциями из отдельного бака, оснащенного вентилем. Последний может служить регулятором нагрева.

Для улучшения дожига в центральной трубе имеется большое количество отверстий и горизонтальных прорезей. Дым от сгорания топлива уходит через дымоход, закрепленный на выходе из камеры сгорания.

Необходимые инструменты и материалы

Нужно заранее приготовить емкость, из которой будет изготовлен корпус. Лучше всего для этого подходит газовый баллон. Нужно выбирать экземпляр объемом от 50 л.

Также понадобятся следующие материалы:

1. Стальная труба Ø 100 мм с толщиной стенок не меньше 2 мм. Она нужна для дымохода.
2. Металлический лист в половину сантиметра. С его помощью камера сгорания будет отделена от зоны испарения.
3. Железная труба Ø 100 мм с толщиной стенок 6 мм. Она пойдет на изготовление горелки.
4. Тормозной диск от машины. Его диаметр должен быть не меньше 20 см.
5. Муфта для соединения труб.
6. Шаровый кран на полдюйма
7. Топливный шланг.
8. Бак для хранения топлива.
9. Заготовки для ножек.
10. Патрубки.

После сборки устройства его нужно будет защитить от коррозии. Для этого дополнительно следует приобрести необходимую химию и эмаль.

Что касается инструментов, то в первую очередь понадобится аппарат для сварки. Лучше всего использовать инвертор, так как он позволяет делать качественные сварные швы. Также пригодятся: дрель, УШМ с набором дисков, сверла, плашки для резьбы, ключи, электрический наждак.

Работать с металлом придется много. Для ускорения работы нужно приготовить емкость с водой для быстрого охлаждения инструментов.

Порядок сборки

Прежде чем приступать к работе с баллоном, его нужно полностью освободить от остатков газа. Делается это простым сворачиванием вентиля и переворачиванием емкости для удаления конденсата. После промывки баллона можно приступать к сборке котла:

1. В баллоне прорезаются 2 проема один над другим. Между ними оставляется перемычка шириной в 50 мм. Верхнее окно больше нижнего в 2 раза.
2. К краям кусков, оставшихся после выпиливания проемов, привариваются петли и защелки. Это будут дверцы проемов.
3. Из листа металла толщиной в 5 мм вырезается диск по диаметру баллона. В центре полученной детали делается отверстие под трубу Ø 100 мм. Диск подгоняется по месту в баллоне.
4. Отрезается кусок трубы с толстыми стенками длиной в 200 мм. В нем насверливаются отверстия Ø12 мм с шагом не более 40 мм. Причем перфорация должна занимать лишь половину заготовки.
5. По центру полученной горелки приваривается ранее заготовленный диск. Он должен размещаться над отверстиями.

Создайте котел своими руками

1. Перегородка с горелкой вставляется в баллон и приваривается к перегородке между проемами.
2. Чаша испарителя собирается из тормозного диска. Имеющиеся в нем отверстия заваривается с использованием металлического диска.
3. Делается крышка для чаши с отверстием под горелку. К его краям приваривается муфта из стальной трубы.
4. Из двух листов металла вокруг баллона наваривается корпус водяной рубашки. В верхней и нижней части кожуха вырезаются отверстия для последующего крепления патрубков подачи и отвода воды.
5. Сверху почти готовый котел закрывается крышкой с врезанной трубой для дымохода.
6. В боковую стенку баллона на уровне нижней камеры врезается трубка для горючего. Ее кончик должен располагаться точно над окном подачи топлива в чашу.
7. Бачок с горючим прикрепляется через шаровой кран.

После завершения сборочных работ нужно проверить работоспособность агрегата. Делать это лучше до постановки в отопительную систему. Для проверки через шаровой кран в нижнюю топку заливается отработанное масло. Сверху добавляется немного керосина и поджигается. Если все нормально, то можно врезать котел в систему отопления.

Способы очищения масла

Чтобы запустить разложение энергоносителя на простые составляющие, его всего лишь нужно нагреть до температуры в 400°C. Необходимые температурные показатели достигаются 2 способами. Первый способ подразумевает поджигания горючего в специальной емкости.

В процессе горения топливо начинает испаряться. Образующаяся кориолисова сила позволяет создать легковоспламеняющуюся газовоздушную смесь. Но это возможно только в том случае, если все параметры печи будут тщательно рассчитаны.

Особое внимание следует уделить характеристикам камеры сгорания. Она должна иметь определенный диаметр и высоту. В ее стенках делают многочисленные отверстия

Через них происходит насыщение поднимающихся паров топлива кислородом. В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты

В ее стенках делают многочисленные отверстия. Через них происходит насыщение поднимающихся паров топлива кислородом. В верхней части камеры стоит ловушка, замедляющая скорость перемещения газа и отделяющая зону дожигания, в которой сложные химические соединения распадаются на безвредные компоненты.

При втором способе зона пиролиза и дожига формируется непосредственно в пламени горелки.

Последняя должна иметь определенную конфигурацию и обеспечивать ступенчатое образование горючей смеси.

Такое устройство более сложное, так как для его функционирования требуется компрессор. Он обеспечивает топливу начальное движение.

А пары образуются за счет работы горелки. Такой же процесс можно увидеть в паяльной лампе.

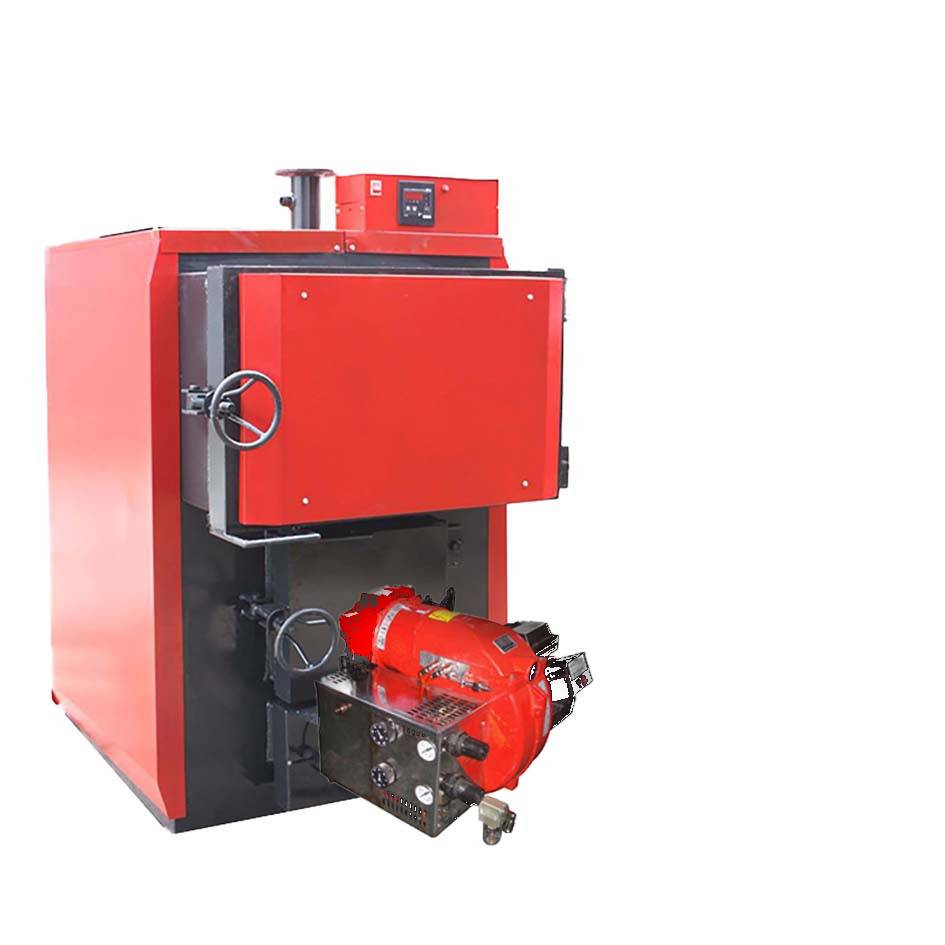

Что такое котел на отработанном масле

Котлы на отработке с водяным контуром весьма популярны. Это объясняется невысокой ценой и доступностью топлива, а также энергонезависимостью.
Если оборудование работает правильно, то масло сгорает полностью без выброса токсинов в атмосферу. Конструкция не имеет большого количества узлов, что положительно влияет на долгий срок эксплуатации и надёжность.

Разогрев происходит быстро. Для котлов на отработке допускается применение разных видов отработанных масел. Но, учитывая наличие примесей, следует установить фильтр на систему подачи топлива и периодически его менять.
Следует знать, что полное сгорание масла в такого рода оборудовании помогает избежать затратной утилизации и попадания в окружающую среду.

Рейтинг лучших моделей

Когда не доступны традиционные обогреватели, котлы на отработке становятся наиболее выгодным и простым выходом из сложной ситуации. Если учесть, что оборудование может работать на всех видах жидких горючих материалов, включая животный жир и солярку, его можно назвать идеальным для экстренных ситуаций. К слову, чтобы перейти с одного вида топлива на другой, достаточно просто отрегулировать скорость и объем воздуха, необходимого для горения, что занимает от силы 5 секунд.

Категория	Наименование	Цена, руб.
Лучшие котлы на отработанном масле российского производства	ГеККОН 50	108000
Тепламос НТ-100	268000
EcoBoil-30/36	460000
Лучшие котлы на отработанном масле европейского производства	Ecoheat 60 S	280000
Danvex B-60	290000

Пример расчета размеров печи

Как было сказано выше, расход топлива около 1…2 литра в час. При этом излучаемое тепло – около 11 кВт/час на каждый литр. Таким образом, печь может дать в час 11…22 кВт. Чтобы рассчитать необходимый объем топки с учетом времени горения, принимаем:

• объем помещения (гаража) – 7х4х2,5=70 м.куб., площадь 28 кв.м.;
• считаем, что на каждый квадратный метр помещения типа гаража требуется не менее 500 Вт (базовые 100 Вт, вводим коэффициенты для всех наружных стен, не утепленной крыши и фундамента, большого проема входа, металлической конструкции);
• соответственно, на площадь 28 квадратов требуется 14 кВт энергии в час.

Чуть форсировав минимальной мощности печку (усилив тягу), мы получим требуемую температуру в помещении. Но расход топлива увеличится примерно до 1,5…1,6 л в час. Следовательно, для времени горения не менее 6 часов объем топки должен быть 10 л. Это соответствует 0,001 кубического метра, то есть емкость должна иметь размер, например, 10х10х10 см. В реальности объем топки превышает необходимый объем топлива в 1,5…2 раза, то есть размеры должны быть 20х10х10 см или более, для мини печки это подходит. Обычно принимают с солидным запасом, то есть 50х30х15 см. Это позволяет не доливать топливо каждый раз при розжиге.

Важно: при больших размерах топки появляется необходимость гасить огонь в печи на отработке до того, как топливо полностью прогорит. Процесс тушения показан в видео

Длина трубы 40 см, соответственно ее диаметр – 10 см. Площадь боковой поверхности цилиндра равна его высоте, умноженной на длину окружности основания (диаметр, умноженный на число π), в нашем случае 40х3,14х10=1256 см.кв. Соответственно, площадь всех отверстий одна десятая от общей – 125,6 см.кв. Учитывая, что площадь одного отверстия при диаметре 10 мм равна πх0,52=3,14х0,25=0,78 кв.см, для такой трубы потребуется 125,6/0,78=160 отверстий.

Обратите внимание! Принятое значение – площадь отверстий 10% от общей площади боковой поверхности трубы – условно! Количество отверстий при изготовлении принимается в том числе из условий прочности изделия и обычно заметно меньше!

Учитывая, что цилиндр в развернутом виде представляет собой прямоугольник 31х40 см, а отверстия следует размещать в шахматном порядке, нам придется сделать 12 вертикальных рядов по 13 или 14 отверстий каждый. Разметить вертикальные ряды просто – поделить любым геометрическим способом верхнюю или нижнюю окружность основания трубы на 12 частей и провести вертикальные линии сверления.

Расстояние между рядами будет 3,3 см. Разметить вертикальные ряды чуть сложнее, поскольку необходимо в каждом втором ряду смещать верхнюю (или нижнюю) точку разметки на половину расстояния между отверстиями. Учитывая, что нам необходимо делать отверстия не на краю трубы, добавляем к планируемому числу отверстий 1 и рассчитываем шаг: для 13 отверстий он составит 40/(13+1)=2,85 см, для 14 – 40/(14+1)=2,6 см.

Важно: при сверлении ось сверла должна быть направлена к оси трубы!

Изготавливаем теплогенератор из баллона

Первым делом подготовьте к свариванию газовые баллоны – удалите сферические части (не забудьте наполнить предварительно водой!) и отрежьте один сосуд по размеру, чтобы вместе они составили корпус требуемой высоты (1 м).

Вентиль выворачиваем трубным и гаечным ключом. Если не получается, то подпиливаем и аккуратно отбиваем молотком

Заготовьте остальные материалы, учитывая следующие рекомендации:

• камеру сгорания и пламенную чашу лучше сделать из нержавеющей стали толщиной 1.5—3 мм (например, марки 12X18H12T);
• если нержавейку отыскать не удалось, используйте черную сталь марки Ст3 — Ст20 от 4 мм толщиной;
• трубку подачи отработанного масла тоже подберите нержавеющую;
• толщина стенок жаровых труб – не менее 3.5 мм;
• для герметизации верхней крышки подберите стальную полосу 40 х 4 мм (ободок) и асбестовый шнур;
• подготовьте листовой металл 3 мм на изготовление ревизионного люка;
• на теплообменник берите трубы с толщиной стенки минимум 4 мм.

Варианты изготовления чаш, устанавливаемых на дно отопительного агрегата

Процесс изготовления двухходового котла на отработке выглядит так:

1. Нарежьте жаровые трубы Ø32 мм по размеру и сварите теплообменник, используя один баллон в качестве наружного кожуха, а трубу Ø150 мм – стенок камеры сгорания.
2. Приделайте к теплообменнику подводящие патрубки системы водяного отопления.
3. Во втором баллоне вырежьте отверстия под ревизионный люк и дымоходный патрубок. Приварите штуцер Ø114 мм и выполните горловину с крышкой из листовой стали.
4. Сварите оба резервуара в один корпус. Сверху выполните обечайку из железной полосы – она послужит уплотнением крышки. Щель между кромками заполните асбестовым шнуром.
5. Изготовьте дожигатель в соответствии с чертежом. Проделайте в полусферической крышке (в прошлом – торец баллона) отверстия для смотрового окна и установки дожигателя (по src=»https://otivent.com/wp-content/uploads/2018/01/Dozhigatel-dlja-pechi-v-sbore-min.jpg» class=»aligncenter» width=»550″ height=»733″
6. Крышку оснастите ручками и заслонкой на окошке. Трубу дожигателя допускается приварить к ней наглухо либо прикрутить болтами с уплотнением асбестовым шнуром.

С нижнего торца перфорированная труба закрывается заглушкой, где проделано 4 отверстия – одно посередине, оставшиеся три – радиально. В центральное отверстие выводится трубка маслопровода и обваривается. Последний шаг – изготовление пламенной чаши котла, где будет гореть отработанное масло.

Нижняя (торцевая) часть дожигателя с 3 отверстиями Ø4 мм

По окончании сборки приварите к трубе–дожигателю колено с фланцем и установите «улитку». Чтобы наружная металлическая стенка водяной рубашки не теряла напрасно тепло и не обогревала помещение котельной, выполните изоляцию корпуса из негорючей базальтовой ваты. Простейший способ — примотать утеплитель шпагатом, а затем обернуть тонколистовым крашеным металлом.

Наружную обшивку теплогенератора можно сделать прямоугольной

Более наглядно процесс изготовления жидкотопливного котла продемонстрирован в следующем видео:

Американское и европейское оборудование

Американцы давно выпускают котлы на отработке, но их эксплуатация требует подготовленного топлива: удалить антифриз, воду и другие примеси. Если вы используете покупное горючее, в нем могут попадаться и металлические запчасти, ветошь и другие посторонние предметы. Для начала топливо проходит грубую фильтрацию, затем отстаивается. Осевшие примеси — антифриз, вода и т.д. — сливаются (через кран внизу емкости для отстоя) и лишь затем, через несколько фильтров подаются в камеру предварительного разогрева.

Американских производителей котлов на отработанном топливе достаточно много. Вот только самый известные:

• EnergyLogyc,
• Clean Burn,
• Lanair,
• OMNI,
• .

Среди европейских производителей достаточно популярны финские котлы. Они надежны и просты в эксплуатации. Например, котлы на отработанном масле DanVex  выпускаются мощностью от 35 кВт до 215 кВт.

Это водогрейные котлы для организации водяного отопления. КПД агрегатов – 90%, конструктивные особенности облегчают чистку и уход. С лета 2014 года автоматика котлов имеет модуль GPS, которые дает возможность управлять работой на удалении. С весны 2014 года термоконтроль производится при помощи цифрового датчика, что повышает возможности управления горелкой.

В 2015 году предполагается расширение линейки за счет появления котлов меньшей емкости – от 18 кВт, и большей – до 300 кВт.
