Мнение потребителей
Продолжая обзор отопительного оборудования литовского производителя можно охарактеризовать его как простое в управлении и очень эффективное. Твердотопливные котлы торговой марки Стропува отзывы получают разные, но все же большинство из них – положительные. Пользователи хорошо отзываются об отсутствии автоматических блоков. Это лишний раз подтверждает автономность аппарата и его полную независимость от электроники.
Актуален и такой аспект, как отсутствие необходимости подключения котла к электросети, здесь экономия налицо. Производитель гарантирует 5 лет безупречной работы оборудования. Стоит отметить, что в сети нет ни одного отзыва о выходе устройства из строя, хотя данный аппарат продается с 2001 года. Можете просмотреть информацию на многих форумах и информации о поломке котла, вы там не найдете.
Исходя из всего вышесказанного, можно с уверенностью заявить, что твердотопливные котлы компании Stropuva свои отзывы заслужили безупречной работой, высоким качеством и простотой в эксплуатации.
Топ 5 лучших моделей
В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva – литовского производителя, Buderus – германская котельная марка, WATTEK – чешский котел ACV – бельгийский производитель котельного оборудования и австрийскую марку Wirbel.
Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.
Stropuva S 15 U
Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.
Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.
При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.
Цена: 91 500 руб.
Liepsnele L20-U
Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку – 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.
Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла – 80 С.
Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.
Цена: 110 000 руб.
Galmet Top
Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.
Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.
Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе – 87%. Теплообменник стальной, поэтому срок службы тоже не большой – 15 лет.
Цена: 89 000 руб.
Неделька КО-60
Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.
Высочайший КПД – 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.
Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.
Цена: 130 000 руб.
Универсал TA-40
Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.
В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.
Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам “отопление – ГВС” в 4-х режимах. Цена: 103500 руб.
Проверка котла после сборки
Проверка котла после сборки
Заполните бочку дровами примерно на треть высоты. Добавьте немного керосина и бросьте в емкость зажженную спичку. В идеале дрова разгорятся практически сразу же. При этом вы не должны отмечать ни наличия дыма, ни какой-либо тяги, ни любого рода нехарактерных запахов.
STROPUVA
При наличии чего-либо из вышеперечисленных признаков откажитесь от использования котла. Такое оборудование с большой долей вероятности вскоре выйдет из строя и навредит своим владельцам. Но если вы собирали агрегат в точном соответствии с вышеприведенной инструкцией, никаких проблем не будет.
Приведенного ранее количества дров будет достаточно примерно для суточного обогрева небольшой комнаты. Если помещение имеет среднюю площадь, удвойте объем загрузки.
Таким образом, собрать отличный котел стропува для обогрева разнообразных помещений небольшой и средней площади можно своими руками. Теперь не придется тратить большие деньги на покупку дорогостоящего оборудования. Нужно лишь во всем следовать инструкции и в вашем доме всегда будет тепло и уютно.
Удачной работы!
Твердотопливный котел «Стропува S10U»
Первый представитель семейства «Стропува». Котел отзывы имеет хорошие за свою универсальность. Людям нравится, что он работает как от дров, так и от каменного угля. При этом можно использовать различные древесные отходы и опилочные брикеты. Подходит данный прибор для любого помещения, где имеется система отопления. Она должна включать в себя радиаторы или бойлеры. Также подойдут дома с половыми змеевиками. Лучше всего, когда есть все. В таком случае коэффициент полезного действия значительно возрастет. Данный класс котлов используют не только в закрытых принудительных системах отопления.
Дополнительно эти устройства могут успешно эксплуатироваться в электронезависимых системах. В некоторых случаях даже возможна установка в помещениях с самотечным гравитационным отоплением. Пользователи отмечают, что характерная особенность данной модели — ее экономичность. При этом температура способна держатся на стабильном уровне продолжительное время. На котлы Stropuva цена небольшая, составляет 55000 руб.
Чем топить?
Расход тепла на утепленный дом площадью 100 м2 (±5%) для средней полосы составляет 12500-25000 кВт/ч (в зависимости от «мягкости» зимы и географического расположения дома). В Таблице 1 даны ориентировочные расходы различных видов топлива.
Топка печи Стропува
Таблица 3. Расчет объема топлива на 150 суток отопления дома площадью 100 м2
| Вид топлива | Теплота выделяемая 1 кг топлива, кВт/ч | Емкость топки, кг | Требуется на сезон (≈150 дней), тонны | ||||
| S7 | S10 | S20 | S40 | мин. | макс. | ||
| Дрова | 3 | 15 | 25 | 45 | 65 | 5 | 10 |
| Брикеты опилочные | 3,5 | 30-33 | 50-55 | 100 | 170-175 | 3,6 | 7,2 |
| Торфяные брикеты (верховой торф) | 2,26 | – | 55 | 110 | 175 | 5.5 | 11 |
| Торфяные брикеты (торф низинный и средних пластов) | 2,36 | – | 90 | 119 | 190 | 5,3 | 10,5 |
| Уголь ДПК (крупнокусковой, энергетический) | 4,85 | – | 65 | 140 | 210 | 1,2 | 2,3 |
| Уголь ССОМ (энергетический, слабоспекающийся) | 5,59 | – | 70 | 145 | 230 | 1 | 1,9 |
| Уголь антрацит (кулак, орех, семечка) | 5,68 | – | 85 | 170-175 | 270-280 | 2,2 | 4,4 |
Схема подключения котла Стропува
Схема обвязки с резервным нагревателем, бойлером ГВС и теплым полом.
После покупки, оформляя документы, продавец вас спросит: «Вам нужна помощь мастера в монтаже нагревателя?». Не торопитесь отвечать: «Нет». Схема подключения котла Стропува несколько отличается от других видов твердотопливных котлов. На официальном сайте можно найти три варианта обвязки:
- с резервным нагревателем, бойлером ГВС и системой теплый пол;
- только с бойлером;
- с бойлером и низкотемпературной системой теплого пола.
Может, для кого-то это, как говорится, «раз плюнуть», но у человека без профильных знаний эти схемы вызывают ступор. Это уже не говоря о том, чтобы самостоятельно подключить отопительный котел Стропува. В общем, лучше все же воспользоваться услугами знатоков этого дела. Кстати, на форумах не единожды звучали мнения, про сложность обвязки данного оборудования.
Принцип работы и конструкция
Главная технологическая особенность котла Стропува является применение схемы горения «сверху-вниз». Горение обеспечивает подача воздуха через диффузорную телескопическую трубу, на которой смонтирован круглый уплотнитель. Действуя как поршень, труба с уплотнителем под действием собственного веса постоянно опускается к горящему слою топлива, обеспечивая подвод кислорода. Уплотнитель спрессовывает золу, которая остается вверху. Нагретые газы передают свое тепло стенкам топки, после чего удаляются через дымоход.
Печь Stropuva

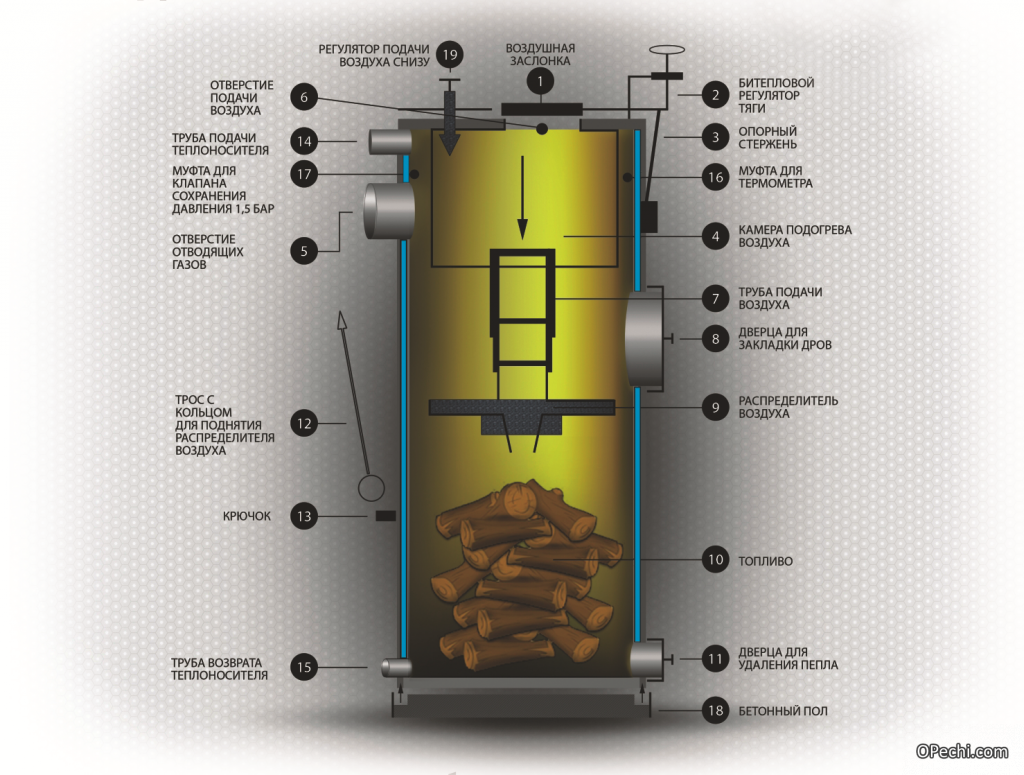

Схема 1. конструкционные элементы котла Stropuva
- Заслонка поддувала.
- Регулятор заслонки.
- Опора регулятора заслонки.
- Муфта термометра.
- Камера подогрева воздуха.
- Телескопический диффузор.
- Дверца загрузки топлива.
- Сопло.
- Топливо.
- Заслонка сборника золы.
- Фундамент.
- Рычаг регулировки потока воздуха для разных видов топлива (только в моделях «универсал»).
- Окно подачи воздуха в камеру прогрева.
- Подвод подачи отопительного контура.
- Раструб дымохода.
- Разъем термоклапана (подрывной предохранительный клапан).
- Трос управления телескопическим диффузором.
- Ограничитель хода.
- Подвод обратки.
Данная схема обеспечивает следующие преимущества:
- Можно заложить большой объем топлива.
- Прогорая поэтапно, а не все сразу, топливо может расходоваться более экономно и эффективней.
- Длительное горение в данной конструкции способствует максимальному нагреванию теплообменника, снижая потери тепла через дымоход – топочные газы поступают в дымоход практически холодными.
Таблица 1. Котлы длительного горения Stropuva S-U. Технические характеристики
| Тепловая мощность, кВт | 10 | 20 | 40 |
| КПД, % | 91,6 | ||
| Отапливаемая площадь, м2 | 50–100 | 100–250 | 200–400 |
| Объем топлива максимальный, л | 120 | 200 | 330 |
| Мощность электрических агрегатов, Вт | 20 | 20 | 20 |
| Время полного сгорания одной максимальной загрузки угля, сутки | 4 | 5 | 5 |
| Топливо | Древесина, уголь, | ||
| Вес, кг | 196 | 246 | 333 |
| Температура воды, оС | 85 | 85 | 85 |
| Максимальное давление воды в агрегате, бар | 2 | 2 | 2 |
Так как отопительные приборы Стропува не производят избыточного тепла, то в конструкции нет аккумулирующей емкости. Благодаря этому факту, котел, по сравнению с аналогами, получается меньше по габаритам.
Обвязка печи Стропува
В конструкции предусмотрен биметаллический регулятор тяги (не требует электропитания), который позволяет потребителю регулировать подачу кислорода в топку, меняя силу горения и температуру теплоносителя.

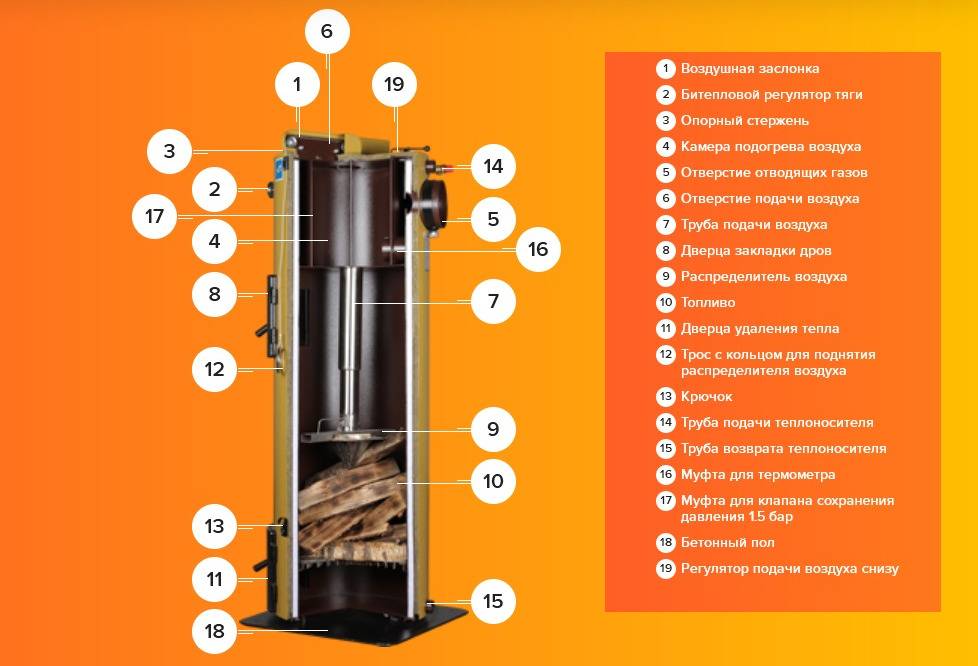

Строение котла Стропува
Другие преимущества:
- энергонезависимая работа либо крайне малое потребление электроэнергии для встроенных систем;
- высокое КПД – до 90%;
- надежная компоновка и качество производства обеспечивают безопасность эксплуатации. Котел относится к классу «невзрывающихся»: при перегрузке сжимается внутрь (где образуется вакуум), не разрушая помещение.
Таблица 2. Габариты универсальных котлов Stropuva S-U
| Номинальная мощность, кВт | 10 | 20 | 40 |
| Высота, мм | 1920 | 2120 (1920*) | 2120 (1920*) |
| Диаметр, мм | 450 | 560 | 680 |
* — поставляются под заказ
Котел на твердом топливе длительного горения Стропува
Очень не плохие параметры для данного типа котлов длительного горения. Разберем еще, за счет чего, котлы Stropuva набрали такую большую популярность:
- Длительное горение. Достигает 5 суток.
- Многоуровневый уровень безопасности. Компания утверждает, что во время перегрева и превышении нагрузки устройство котла сжимается как консервная банка под нагрузкой стопы и не при каких обстоятельствах не взрываются, а лишь сжимаются внутрь.
- Экономичность. Оптимальные характеристики использования ресурсов. Топливом могут выступать древесные отходы.
- Энергонезависимость. Котел Стропува не нуждается в электричестве.
- Экология стоит на первом месте и соответствует высоким европейским стандартам.
- Привлекательный внешний вид.
- Гарантия 5 лет.
Как запустить котёл Стропува
Для начала необходимо приобрести комплект обвязки для связки оборудования с отопительной системой. Мы рекомендуем купить комплект с возможностью подключения бойлера косвенного нагрева. Он включает в себя набор труб, группу безопасности, расширительный бачок и циркуляционный насос. Также в продаже представлены комплекты для подключения тёплых полов.
Использовать сырые дрова не рекомендуется – это станет препятствием для нормальной работы котла.
Розжиг осуществляется следующим способом – вот вам краткая инструкция по применению:
- Загружаем полную камеру сгорания дров при поднятом распределителе воздуха.
- Засыпаем готовую кладку древесными опилками.
- Открываем заслонку переключения на дрова.
- Открываем воздушную заслонку на 3-5 см.
- Разжигаем верхний слой, прикрываем загрузочную дверцу, оставляя щель шириной 3-5 см.
- Дожидаемся уверенного горения, закрываем загрузочную дверцу и сразу же опускаем распределитель воздуха.
Обратите внимание, что прочистная дверка должна быть закрытой. Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию
В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию
Новую порцию дров в котёл Стропува можно докинуть в любой момент, а вот с каменным углём делать это опасно. В любом случае производитель рекомендует всегда дожидаться окончательного прогорания топлива, прежде чем закладывать новую порцию.
Особенности твердотопливных котлов Стропува
Главным отличием агрегатов Stropuva является длительное горение. Оно достигается путем сочетания принципа верхнего послойного сгорания и конструктивных особенностей изделия.
Устройство
Конструкция котла представляет собой шахту из двух стальных цилиндров, расположенных один внутри другого. Между ними циркулирует теплоноситель — вода.
Внутри меньшего цилиндра находятся камера сгорания и зона нагрева воздуха. Сверху в топку подается подогретый воздушный поток с помощью телескопической трубы с воздухораспределителем на конце. Воздуховод опирается на топливо и опускается вместе с ним по мере прогорания.
Корпус обшит теплоизоляцией. На его передней панели расположены две дверцы: камеры загрузки и зольника.
Принцип работы
В устройстве реализован принцип горения сверху вниз. Он позволяет сгорать топливу медленнее, обеспечивая более эффективное использование тепловой энергии. Закладку поджигают сверху. Горит только поверхностный слой топливного материала. По мере его прогорания очаг постепенно опускается в нижние слои. Таким образом обеспечивается равномерность и длительность работы агрегата на одной порции топлива.
Подробнее о работе котла Стропува можно посмотреть в этом видео.
Преимущества
Покупка такого устройства для обогрева будет разумна, ведь у него немало преимуществ, которые рассмотрим более детально.
Плюсы котлов Стропува:
- Экономичность. Способ послойного горения сверху, в отличие от традиционного, не создает «лишнее тепло», выбрасываемое в дымовую трубу. Тепловая энергия высвобождается равномерно и успевает практически полностью передаться на обогрев теплоносителя, а не улицы. Котел не расходует топливный ресурс впустую.
- Энергонезависимость. Для работы прибора отопления в базовой версии не требуется подключения к электросети. Он полностью автономен.
- Безопасность. Отсутствие электрической и газовой составляющих снижают риск аварийности. При неправильной эксплуатации агрегат может выйти из строя и деформироваться, не причиняя при этом вреда окружающим предметам и людям.
- Длительный цикл горения. На одной закладке дров топка работает до 30 часов. На угле и пеллетах — еще дольше. Обслуживать прибор придется реже, чем раз в сутки. Идеально для тех, кто ценит свое время.
- Малоотходность. Зольную камеру достаточно очищать пару раз в месяц. Благодаря полному сжиганию остатков горения и смол практически не остается.
- Эффективность. КПД 85 % — гораздо выше по сравнению с традиционными водогрейными аппаратами.
- Дизайн и габариты. Устройство имеет современный внешний вид и не занимает много места в помещении.
- Широкая палитра из 7 цветов корпуса. Гармоничное решение можно подобрать для любого интерьера.
Недостатки
Нужно иметь ввиду и некоторые недостатки таких котлов.
Минусы устройств Stropuva:
- Цикличность. Котел проходит стадии растопки, горения и окончания работы в независимости от длительности цикла. Периодические приходится перезакладывать свежую топливную порцию, убирать золу, и заново разжигать топку.
- Неудобное окно загрузки. Через небольшую дверцу неудобно закладывать и распределять дрова.
- Стоимость. Чтобы купить котел Stropuva, придется потратить сумму, сопоставимую со стоимостью газового котла.
- Высокие требования к качеству топлива. Допускается сжигать материал влажностью не более 20 %. В противном случае на внутренних стенках образуется смола и копоть.
Краткая характеристика котлов «STROPUVA»
Заявленное топливо для таких котлов – это любой род твердого топлива и, как говорят производители, КПД этих котлов достигает 90%.
Инновационная технология, использованная в конструкции котлов, позволяет им работать с одной закладки дров до 30 часов, специальных топливных брикетов до 48 часов, а с углем до 5 суток.
Покупатель может выбрать для себя вариант котла по мощности:
- 7 кВт для площади от 20 до 80 м² ;
- 10 кВт для площади от 50 до 100 м² ;
- 20кВт для площади от 100 до 200м² ;
- 40 кВТ для площади от 200 до 400 м² .
Как можно заметить, выбор довольно широк и покупатель легко может выбрать небольшой твердотопливник для подсобки или огромного дома, и даже цеха.
Котлы Стропува на дровах
Твердотопливный дровяной котел длительного горения Стропува предназначен для отопления небольших домов и коттеджей с максимальной площадью до 400 м². В линейке представлены пять моделей с производительностью от 8 до 40 кВт.
Запрещается топить дровяные котлы длительного горения на Stropuva углем, так как это может привести к потере целостности теплообменника. Лучше топить углем комбинированные универсальные модели.
Небольшим недостатком дровяных котлов верхнего горения является то, что загружать дрова в топку можно только до растопки, невозможна дозаправка топлива в процессе горения.
Расход дров зависит от режима работы и мощности выбранной модели. К примеру, для отопления помещения в 200 кв. м. моделью S40 в течение 30 часов потребуется не менее 80 кг топлива. Дополнительные характеристики можно узнать в инструкции по эксплуатации.
Резервирование работы
Котёл Stropuva порадует длительным горением топлива. Но даже в этом случае можно прозевать момент следующей закладки. В результате этого температура теплоносителя в отопительном контуре начнёт падать. Чтобы этого не произошло, рекомендуем установить в контур резервный электрический котёл. Обнаружив падение температуры ниже заданного предела, он включится и поддержит заданный температурный режим.
Потребление электроэнергии будет небольшим, если не забыть о закладке дров на 2-3 дня. Подавляющую часть времени котёл будет гореть, даря потребителям тепло. Поэтому гигантских расходов ждать не стоит. К тому же вспомогательный котёл не обязательно должен быть таким же мощным, как основной – вполне достаточно модели мощностью в 2-3 раза ниже, чтобы не застучать к утру зубами. Также рекомендуем поработать над утеплением своего жилища, чтобы оно подольше сохраняло накопленное тепло.
Плюсы и минусы эксплуатации котлов длительного горения Stropuva
Котлы Stropuva длительного горения отличаются собственными достоинствами и недостатками, которые требуют рассмотрения перед выбором и покупкой данного отопительного агрегата. Можно выделить следующие плюсы данного бренда отопителей:
- Продолжительное горение. Работать на одной закладке котёл может от нескольких часов до пяти суток. Время снабжения теплом жилья зависит от множества факторов, например, вид и качество горючего, теплоизоляция помещений, правильность обвязки. Применение качественного, сухого топлива и оптимальная настройка котельного оборудования обеспечит самостоятельную работу системы, а владельцу не потребуется постоянно следить за его работой.
- Высокий коэффициент полезного действия. Эффективность твердотопливных котлов Стропува можно сравнить с газовыми агрегатами. Из-за верхнего горения и особой конструкции котла топливо сжигает довольно экономично. Средства владельца не исчезают непонятным образом, а каждая копеечка идёт на обогрев дома.
- Независимость от электричества. Для работы котла этой марки не требуется электросеть. Агрегат можно устанавливать даже в удалённых районах, где нет доступа к электроэнергии. Но универсальный и твердотопливный котёл на пеллетах нуждается в малом количестве электрической энергии для работы коллектора воздушной подачи.
- Удобная очистка. Вследствие эффективного расхода горючего отходов остаётся довольно мало. Золу можно убирать всего два раза в месяц, налёта смолы удаётся избежать, использовав правильное топливо.
- Безопасное использование. Твердотопливные котлы Стропува безопасны, в этом их преимущество перед, например, электрокотлами, где возможно возникновение короткого замыкания, либо же газовыми агрегатами, где присутствует вероятность утечки газа. Даже если котёл на твёрдом топливе перегреется, он не взорвётся, а сожмётся внутрь.
- Размеры и внешний вид. Это не секрет, что многие агрегаты длительного горения очень громоздкие и смотрятся угловато, однако котёл Stropuva довольно элегантный и занимает немного места в котельной.
Узнать как проводить чистку твердотопливного котла можно здесь
Что касается минусов, можно выделить такие моменты:
- Почти все модели производителя требовательны к топливу (влажность должна составлять максимум 20 %). При закладке очень влажного горючего, работа котла перестаёт быть эффективной, появляется нагар и копоть. Не рекомендуется применение хвойных древесных пород по тем же причинам.
- Неудобная загрузка. Чтобы твердотопливный котёл работал максимально долгое время, топливо стоит укладывать очень плотно. При однородном угле либо пеллетных гранулах это не представляет проблему, в то время как с дровами придётся повозиться. И окошки к конструкции не дают возможности дотянуться до нижнего уровня дров.
Котёл Стропува длительного горения имеет много отличительных преимуществ, но в то же время не лишён незначительных недостатков.
Рабочий цикл котла
В котел закладывается весь объем топлива полностью, и разжигается сверху (смотреть инструкцию по растопке).
По мере разгорания верхнего слоя топлива мощность котла увеличивается до необходимой для поддрежания заданной температуры системы.
Топливо в котле медленно прогорает, горящий слой топлива медленно опускается вниз. Труба подачи воздуха под собственным весом также опускается, поддерживая горение.
Как только топливо прогорело – цикл можно повторять заново.
Дрова
Максимальное горение до 18 ч.
STROPUVA S8
- Дрова / Брикеты
- Площадь обогрева: 50-80 м²
- Мощность: 8 кВт
- Горение до: 18 ч
- Вмещение топлива: 163.15 дм³
- Вмещается дров: 37 кг
53 000 р. / шт 75 715 р. / шт
Дрова
Максимальное горение до 31 ч.
STROPUVA VILLAGE V30 кВт
- Дрова / Брикеты
- Площадь обогрева: 200-300 м²
- Мощность: 30 кВт
- Горение до: 31 ч
- Вмещение топлива: 341.88 дм³
- Вмещается дров: 78.43 кг
80 000 р. / шт 89 000 р. / шт
Дрова
Пеллеты
Уголь
Максимальное горение до 120 ч.
STROPUVA S20 U
- Уголь / Дрова / Брикеты / Пеллеты
- Площадь обогрева: 100-200 м²
- Мощность: 20 кВт
- Горение до: 120 ч
- Вмещение топлива: 234.31 дм³
- Вмещается дров: 60 кг
101 000 р. / шт 148 850 р. / шт

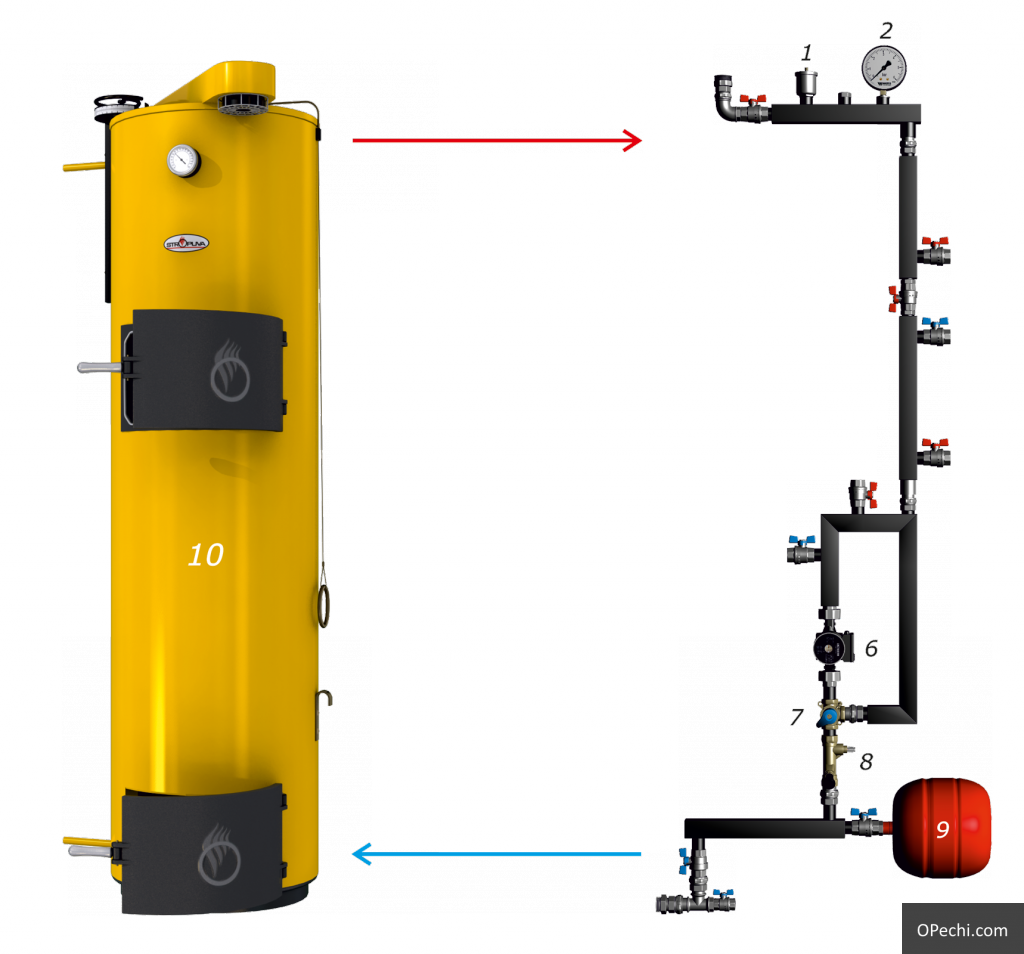

Схема обвязки твердотопливного котла Stropuva с буферной емкостью и циркуляционным насосом.
- Предохранительный клапан для давления 1,5 бар *
- Воздухоотводчик
- Балансовый кран ø 15
- Редукция ø 25 – 15
- Тройник ø 25
- Тройник ø 25-15
- Муфта ø 25
- Ниппель ø 25
- Муфта разъемная ø 25 внутр.
- Колено ø 25 внутр.
- Редукция ø 32 – 25
- Шаровый кран ø 25 внутр.
- Колено ø 25
- Клапан термостатический DT 25
- Муфта разъемная ø 25
- Насос циркуляционный
- Балансировочный вентиль ø 25
- Вентиль ø 15
- Клапан трехходовой ø 25
R – в/из радиаторы/ов F — в/из обогрев/а пола B — в/из бойлер/а
К2 — в/из другие/их котлы/ов
Для всех моделей котлов узлы обвязки собираются из деталей ø 25.
ВНИМАНИЕ *Предохранительный клапан давления 1,5 бар вкручивается в муфту на котле. Вместо тройника (5) использовать колено (10)
Описание работы схемы №1
Циркуляционный насос (P) подает теплоноситель из системы отопления, прогоняя его через котел. Теплоноситель, проходя через котел, нагревается. Через балансовый кран (bk1) нагретый теплоноситель поступает в ближайший радиатор (без термовентиля), который, в случае сбоя электрического напряжения, может работать как самотечный. Резервный котел необходимо подключать к кранам (k2), бойлер для подготовки горячей воды к крану (b).
Нагретый теплоноситель проходит через резервный котел (2к), который после прекращения горения основного котла (1к) включается или когда основной котел (1к) подает горячий теплоноситель – выключается. Если в системе имеется резервный котел (2к), задвижка (2) закрыта, а при его отсутствии – открыта.
Нагретый теплоноситель из основного котла (1к) проходит в резервный котел (2к) и попадает в бойлер косвенного нагрева (B). После нагрева бытовой воды (ГВС), теплоноситель поступает в систему радиаторов.
(bk3 – 17) – балансировочный вентиль, предназначенный для регулировки проходящего потока. С его помощью поток от циркуляционного насоса распределяется так, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока зависит от мощности циркуляционного насоса и может быть изменен путем переключения положений скорости насоса.
Достаточно циркуляционного насоса мощностью:
- для котла 10 кВт 25–60 Вт
- для котла 20 кВт 40–80 Вт
- для котла 40 кВт 50–100 Вт
(bk1 – 3) – балансовый кран защитного самотечного радиатора, при помощи которого поток настраивается так, чтобы возвратный патрубок радиатора был примерно на 40°C холоднее подающего патрубка.
Спецификация №2 деталей сборного узла котельной
- Предохранительный клапан давления 1,5 бар *
- Воздухоотводчик
- Балансовый кран ø 15
- Редукция ø 25 – 15
- Тройник ø 25
- Тройник ø 25 – 15
- Муфта ø 25
- Ниппель ø 25
- Муфта разъемная ø 25 внутр.
- Колено ø 25 внутр.
- Редукция ø 32 – 25
- Шаровой кран ø 25 внутр.
- Колено ø 25
- Клапан трехходовой ø 25
- Гаечное соединения ø 25
- Насос циркуляционный
- Балансировочный вентиль ø 25
- Вентиль ø 15
R – в/из радиаторы/ов B – в/из бойлер/а
Для всех моделей котлов узлы обвязки собираются из деталей ø 25.
ВНИМАНИЕ Предохранительный клапан давления 1,5 бар вкручивается в муфту на котле. Вместо тройника (5) использовать колено (10)
Описание работы схемы №2
Циркуляционный насос (P) подает теплоноситель из системы отопления, прогоняя его через котел. Нагретый теплоноситель из котла (1к) поступает через бойлер косвенного нагрева (B). При достаточном диаметре входящих патрубков бойлера, вентиль (3) закрывается и весь поток теплоносителя идет через бойлер, который подключен последовательно, поэтому вода в нем нагревается быстрее.
После нагрева бытовой воды (ГВС), теплоноситель поступает в систему радиаторов. (bk3 – 17) – балансировочный вентиль, предназначенный для регулировки проходящего потока. С его помощью поток от циркуляционного насоса распределяется так, чтобы его хватило для подогрева радиаторов, и в то же время, чтобы он был достаточен для самого котла. Общий объем потока зависит от мощности циркуляционного насоса и может быть изменен путем переключения положений скорости насоса.
Достаточно циркуляционного насоса мощностью:
- для котла 10 кВт 25–60 Вт
- для котла 20 кВт 40–80 Вт
- для котла 40 кВт 50–100 Вт
(bk1 – 3) – балансовый кран защитного самотечного радиатора, при помощи которого поток настраивается таким образом, чтобы возвратный патрубок радиатора был примерно на 40°C холоднее подающего патрубка.
stropuva.org
Беремся за Бубафоню
Теперь выясним, почему печь бубафоня столь популярна. Что такого внес Бубякин в исходную конструкцию, что сделало ее повторяемой простейшими средствами в домашних условиях при сохранении параметров, сравнимых с фирменными?
Первое, что очень сильно затрудняет самостоятельное повторение оригинала – телескопическая штанга – воздуховод. Паразитное просачивание воздуха в топливную камеру серьезно нарушает режим горения, поэтому зазоры между его секциями должны быть минимальны. В то же время при длительной работе в тяжелых условиях недопустимо и заедание, а для обслуживания и ремонта этот узел труднодоступен. Поэтому штангу нужно делать из спецстали на промышленном оборудовании.
Схема печи бубафоня
Афанасий вышел из положения по-русски просто: взял и сделал воздуховод цельным, продетым в воротник в крышке печи. Тогда для него подойдет любая подходящая труба, а меняя высоту воротника и остаточный выступ воздуховода над печью, паразитный подсос можно свести к любому приемлемому значению. Кроме того, печь получается полностью разборной без применения инструмента, как автомат Калашникова, и очень простой, состоящей всего из трех сварных узлов, не считая дымохода.
Но тогда никак не пристроить воздухонагреватель, а подогрев поступающего воздуха необходим, иначе приличного КПД не жди. В Колымском крае это вопрос отнюдь и отнюдь не отвлеченный.
Бубякин решил и эту проблему в духе всей печи: сложный воздухораспределитель-дефлектор заменил достаточно тяжелым гнетом-«блином» с ребрами снизу. Таким образом удалось почти весь рабочий процесс загнать под блин: он своей тяжестью уплотняет горящий слой и воздух успевает прогреться как следует буквально за сантиметры пути от устья воздуховода. Это позволило при правильном исполнении печи и ее надлежащей эксплуатации избежать обратного горения, заодно уменьшив высоту печки едва ли не вдвое и сохранив в такой предельно простой конструкции (см. рис. справа) КПД свыше 70% Тепловая мощность регулируется, как и в «Стропуве», подачей воздуха.
Выход отходящих газов на дожигание был обеспечен также элементарно просто: в зазор между «блином» и стенкой печи. Доля пиролиза в зоне под блином в печи Бубякина возросла; соответственно усилилась и роль дожигания в пространстве над гнетом. Этим и некоторыми другими обстоятельствами, см. ниже, и объясняется трудность приспособления бубафони под отопительный котел.
Усовершенствованный воздухораспределитель котла Стропува
Схема подключения котла Стропува
Схема обвязки с резервным нагревателем, бойлером ГВС и теплым полом.
После покупки, оформляя документы, продавец вас спросит: «Вам нужна помощь мастера в монтаже нагревателя?». Не торопитесь отвечать: «Нет». Схема подключения котла Стропува несколько отличается от других видов твердотопливных котлов. На официальном сайте можно найти три варианта обвязки:
- с резервным нагревателем, бойлером ГВС и системой теплый пол;
- только с бойлером;
- с бойлером и низкотемпературной системой теплого пола.
Может, для кого-то это, как говорится, «раз плюнуть», но у человека без профильных знаний эти схемы вызывают ступор. Это уже не говоря о том, чтобы самостоятельно подключить отопительный котел Стропува. В общем, лучше все же воспользоваться услугами знатоков этого дела. Кстати, на форумах не единожды звучали мнения, про сложность обвязки данного оборудования.
Виды котлов
Оборудование Стропува, как и другие виды устройств, работающих на твердом топливе, производитель выпускает разной мощности. Кроме этого, есть более простые модели, работающие на древесине и отходах этого материала, а есть более универсальные. Камера сгорания последних позволяет сжигать в ней каменный уголь разных марок (кроме используемого в доменных печах), а также различные топливные брикеты и пеллеты.
Твердотопливники длительного горения обыкновенные
Виды топлива для универсального твердотопливного котла Стропува
Устройства работают только на дровах и отходах древесины. Технические характеристики аппарата средней мощности:
- Отдача тепловой энергии – 10 киловатт.
- Рекомендуемая площадь для обогрева – не более 100 квадратов.
- Коэффициент полезного действия – около 87%.
- Объем водяной рубашки – 34 литра.
- Вместительность бункера для дров – около 25 кг.
- Размер полена в длину – не более 0.35 метра.
- Параметры топливника – 0.350Х0.210Х0.250 метра.
- Массогабаритные показатели – 1.92 метра высота, 0.45 метра диаметр, 185 килограмм.
Оригинальные модели устройств выпускают в республике Литва.
Котлы длительного горения Стропува универсальные
Для агрегата нужно выделить отдельную топочную
Эти агрегаты имеют напольное исполнение и могут работать на разном топливе естественного происхождения: древесные материалы, уголь, торф и брикеты. Модели снабжены вентилятором принудительного нагнетания воздуха и вместительной камерой сгорания, позволяющей проводить закладку горючего на длительный срок. Технические характеристики оборудования большой мощности:
- Мощность отдачи тепла – 20 киловатт.
- Обогреваемое пространство – 200 квадратов.
- КПД – в пределах 85%.
- Вместимость теплообменника – 45 литров.
- Объем бункера для угля – на 130 килограмм.
- Массогабаритные параметры – 2.1 метра высота, 0.56 метра диаметр, 246 килограмм.
Благодаря компактности аппарат можно разместить в небольшой топочной.
Как работает аппарат
Котел Stropuva с емкостью для хранения топлива
Принцип действия отопительного оборудования Стропува основан на сжигании топлива в его верхней части. Такого эффекта достигают за счет подачи кислорода в верхний слой древесных отходов, каменного угля или брикетов. По мере прогорания очаг перемещается в нижнюю часть топки до тех пор, пока не закончится весь материал.
Эффективность и большой КПД оборудования обусловлен медленным сгоранием и тлением, при котором практически вся тепловая энергия идет на разогрев воды в контуре. За счет того, что пламя в топке не является интенсивным, в большинстве случаев невозможен перегрев и закипание теплоносителя, поэтому в отопительной системе такого вида можно не применять расширительный бачок.
