Как увеличить КПД котла?
Обладатели отопительных котлов, изучившие документацию, наверняка, горды теми показателями коэффициента полезного действия, которые они там обнаружили. А числа эти внушительные — никак не менее 85%, а то и все 95. Однако при этом надо учитывать, что достижение этих показателей возможно только при строгом соблюдении нескольких правил работы котла. Их мы и рассмотрим в этой статье.
Прежде, чем приступить к изложению основной темы, надо коротко остановиться на тех причинах, которые и играют эту важную роль. На величину КПД в первую и основную очередь влияют: соответствие типа топки сжигаемому топливу, правильные технические настройки котла, нагрузка и организация процесса сжигания топлива, качество топливо.

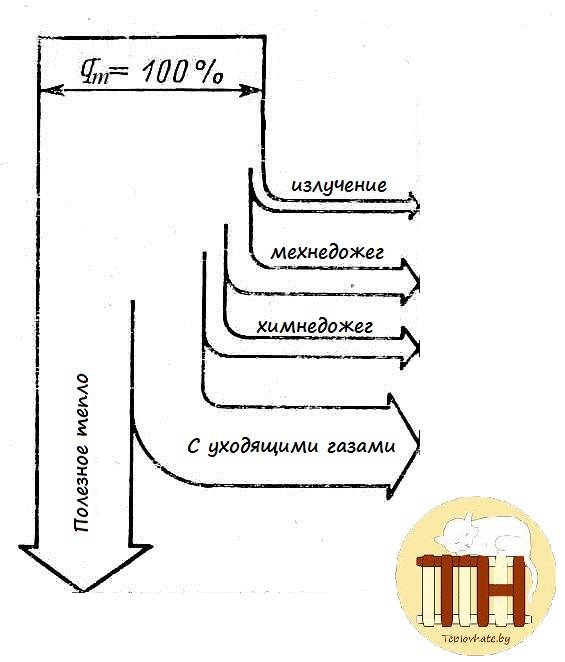

Тепло, вырабатываемое в котле, тратится на разные нужды, в том числе, и на потери, поскольку работа котла происходит не в замкнутой системе. Основное количество вырабатываемой теплоты тратится на нагрев теплоносителя в системе отопления. Остальная часть — это потери тепла. Потерянное тепло уходит вместе с отработанными газами и не полностью сгоревшим топливом. Плюс потери тепла, рассеиваемого в окружающую среду.
Тепло, которое теряется вместе с отработанными газами, можно сократить, если уменьшить объемы воздуха, проходящего через горелку. Ограничение воздуха позволяет снизить потери тепла, выходящего через дымовую трубу. Для этого используются специальные приспособления — ограничители тяги. Он поддерживает постоянным давление на выходе дымовых газов из котла. Работает в автоматическом режиме и не требует электричества. Данные устройства вносят свой немалый вклад в увеличение КПД котла и, соответственно, в экономию денег, затрачиваемых на отопление.
Есть и другие способы уменьшить потери тепла с выходящими газами. Будет полезно держать жаровые трубы и трубы с теплоносителем в чистоте и следить, чтобы они не были забиты сажей и накипью соответственно. Для увеличения теплообмена между горячими дымовыми газами внутри котла и теплоносителем полезно использовать турбулизаторы, предлагаемые производителями.
Для твердотопливных котлов свойственен такой факт, как неполное сгорание топлива. И здесь весь вопрос в его качестве. Если используется, например, уголь с высоким выходом золы, то зашлаковывание им еще несгоревшего топлива будет мешать процессу горения. Поэтому, чтобы этого избежать нужно приобретать только качественное топливо с низким выходом золы. Несмотря на первичные значительные затраты, это, тем не менее, в конечном счете обернется немалой экономией.
Приобретать котел необходимо только в специализированных торговых заведениях, которые могут предоставить услугу регулировки котла газоанализатором. Этот процесс правильно настроит котел и отрегулирует объем воздуха, необходимый для нормальной и эффективной работы котла.
Все эти мероприятия в комплексе позволят увеличить КПД котельного оборудования и снизить затраты на отопление.
Как повысить КПД (эффективность) твердотопливного котла
Твердотопливные котлы (далее ТТН) обладают достаточным процентом КПД по сравнению с другими отопительными агрегатами (газовыми котлами, к примеру), чтобы быть конкурентоспособными и лидировать на рынке. Последние модели ТТН оснащаются новейшими системами автоматики для оптимизации работы.
Котлы на твердом топливе работают по принципу печного отопления: тепло передается теплоносителю (воде) посредством генерации энергии в процессе горения угля, дров, пеллет в топке. Коэффициент полезного действия или КПД у каждого котла свой и зависит от множества условий: выбора топлива, правил эксплуатации, качества монтажа и т.д. Рассмотрим подробнее, что же такое КПД отопительных приборов, и как увеличить этот коэффициент для твердотопливных котлов.
Что такое КПД – коэффициент полезного действия
Для правильного подбора мощности котла относительно квадратуры помещения, которое следует отапливать, рекомендуем обращать внимание на эффективность агрегата, его КПД, особенно, если речь идет о твердотопливных котельных. Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение
После вычисления простой формулы получаем процент эффективности
После вычисления простой формулы получаем процент эффективности

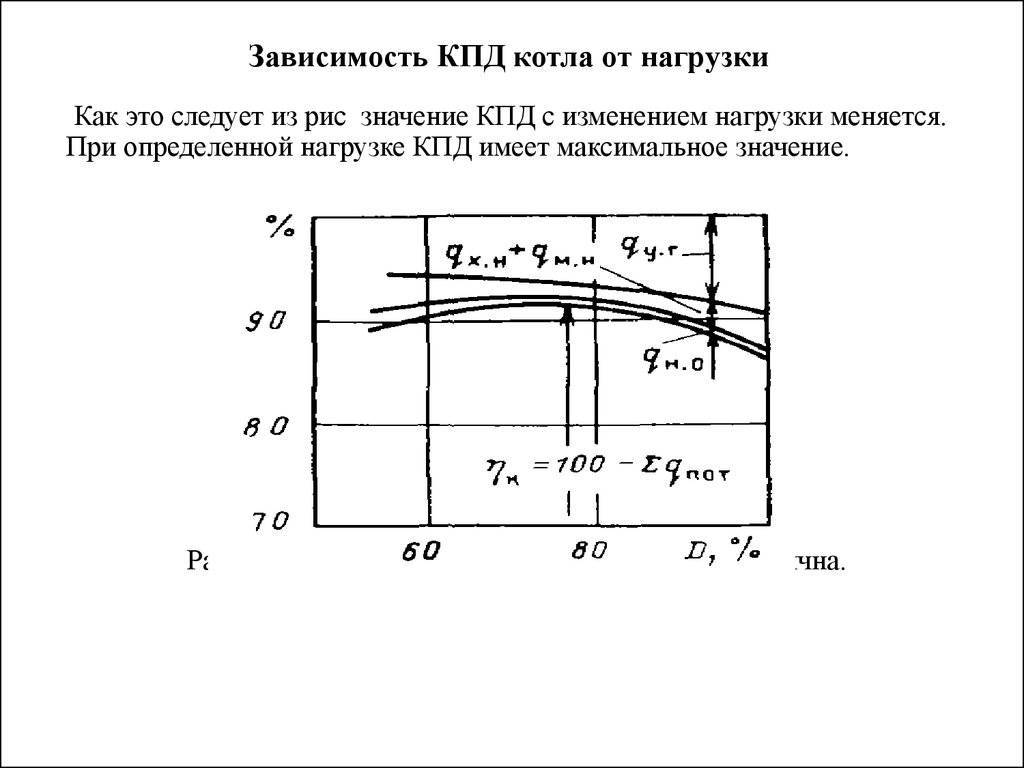

Коэффициент полезного действия или КПД – это показатель, который рассчитывается исходя из соотношения между затраченной энергией (тепловой – при горении продуктов в топке) и полезным теплом – которое поступает в систему отопления для передачи в помещение. После вычисления простой формулы получаем процент эффективности.
q1 + q2 + q3 + q4 + q5 = 100%
Расшифровываем:
q1 – показатель тепла, которое было передано теплоносителю – воде.
q2 – физический недожег – теплопотери с отходящими газами.
q3 – химический недожиг – теплопотери при неполном сгорании топлива.
q4 – теплопотери при рассеивании тепла.
Процент КПД увеличивается при условии оптимизированной работы котла.
Ключевым моментом, который влияет на показатель эффективности – насколько качественно произведен монтаж твердотопливного котла. Кроме этого, учитывается выбор топлива (уголь, дрова, пеллеты), наличие вентиляции, условия эксплуатации.
Разберем на примере.
Если в паспорте приобретенного котла указан КПД 90%, следует учесть, что это показатель, которого можно добиться, если агрегат будет работать в номинальном режиме, будет сжигаться топливо высокого качества и низкой степенью зольности. При других факторах во время эксплуатации КПД твердотопливного котла может снижаться до 60% или 70%.
Как же приблизиться к идеалу и максимально выжимать тепло при эксплуатации ТТН?
Как повысить КПД твердотопливного котла
Рассмотрим некоторые рекомендации, ка сделать так, чтобы твердотопливный котел работал на максимум, работал экономично, расходуя минимум дров, угля или пеллет.
- Загружайте только просушенное топливо в ТТН. Если жечь влажные дрова или уголь, часть энергии потратиться на то, чтобы их просушить.
- Не используйте топливо с большим количеством мусора, примесей, пыли, потому что эти включения быстро засорят как теплообменные каналы котла, так и колосники и дымоход.
- Твердотопливные котлы требуют обязательной периодической чистки дымохода и внутренних поверхностей котла, потому что любой ТТН засоряется несравненно больше, чем другой газовый котел.
- Обеспечьте правильную тягу в канале дымохода: она должна быть не очень сильной, но и не слишком слабой. Если исключить момент правильного проектирования дымохода, то для этого на дымоходе либо на ТТН есть дроссельный клапан, которым регулируется тяга воздуха в дымоходе – его следует установить на правильное значение. Для того, чтобы загружать твердотопливный котел один-два раза в сутки и обеспечить эффективную работу отопления в целом обязательно следует проектировать буферную емкость (аккумулятор тепла).
- Приобретайте твердотопливный котел только с дутьевым вентилятором, который сможет точно отрегулировать процесс горения в котле и контролировать температуру дымовых газов.
Подберем оборудование, спроектируем и смонтируем твердотопливную котельную под ваши помещения, чтобы максимально экономить тепло и средства. Чтобы проконсультироваться по поводу установки твердотопливного котла и стоимости монтажа отопления, звоните по тел. (067) 939-29-29 или (044) 221-93-35 или Закажите консультацию! Мы на связи всегда!
Советы по выбору
Выбор радиатора зависит от системы отопления, установленной в доме. Для автономной конструкции рекомендуют использовать батареи из чугуна, стали и алюминия. Такие изделия легко выдержат давление контура.
В многоквартирных домах с центральным отоплением устанавливают чугунные или биметаллические изделия. Такие радиаторы выдержат повышенное давление контура и прослужат не один год.
Главный критерий выбора батареи — теплоотдача. От этого зависит температура внутри помещения. Хорошо зарекомендовали себя алюминиевые, стальные и чугунные изделия, поэтому им отдают предпочтение большинство пользователей.
Как рассчитать мощность
η = (Q1/ Qri) 100%
В формуле расчетов КПД водогрейного котла на газе, указанные значения означают:
- Qri – общее количество тепловой энергии, выделяемое при сжигании топлива.
- Q1 – тепло, которое удалось аккумулировать и использовать для нагрева помещения.
ЧИТАТЬ ДАЛЕЕ: Почему тухнет газовый котел Разбор причин и способов их устранения
Данная формула не учитывает много факторов: возможные теплопотери, отклонения в рабочих параметрах системы и т.п. Расчеты позволяют получить исключительно средний коэффициент полезного действия газового котла. Большинство производителей указывают именно данное значение.
Расчеты помогают провести анализ, согласно особенностям конкретной системы отопления. Сокращения в формуле обозначают:
- q2 – теплопотери в отходящих газах и продуктах сгорания.
- q3 – потери, связанные с неправильными пропорциями газовоздушной смеси, по причине которых возникает недожог газа.
- q4 – тепловые потери, связанные с появлением на горелках и теплообменнике сажи, а также, механический недожог.
- q5 – теплопотери, в зависимости от наружной температуры.
- q6 – потери тепла при охлаждении топки во время очистки ее от шлаков. Последний коэффициент, относится исключительно к твердотопливным агрегатам и не учитывается при расчетах КПД оборудования, работающего на природном газе.
Реальный КПД газового отопительного котла, рассчитывается исключительно на месте и зависит от грамотно сделанной системы дымоудаления, отсутствия нарушений при установке и т.п.
Сильнее всего оказывает влияние на теплоэффективность, температура уходящих газов, отмеченная в формуле маркером q2. При уменьшении интенсивности нагрева отходящих градусов на 10-15°С, повышается КПД на 1-2%. В связи с этим, самый высокий КПД в конденсационных котлах, относящихся к классу низкотемпературного отопительного оборудования.
Перед покупкой отопительного оборудования для обслуживания частного дома необходимо рассчитать мощность, которой бы хватило для поддержания качественной работы котла. Если у вас нет достаточного опыта и знаний, обратитесь за помощью к профессионалам, так как ошибки на этом этапе обязательно скажутся на производительности и долговечности оборудования.
При расчёте мощности газового котла следует взять во внимание такие параметры:
средняя температура в зимние месяцы на данной территории;
Работа газового котла и теплопотеря
- из каких материалов построен дом;
- какие материалы использовались для утепления дома, и использовались ли вообще;
- площадь жилых помещений дома.
Лучшие модели и производители
Интересуясь КПД котлов отопления на газе, стоит ознакомиться с перечнем наиболее удачных вариантов от всемирно известных производителей.
Vaillant ecoVIT, VKK INT 286/4 – одноконтурная модель для напольной установки. Имеет закрытую камеру сгорания, высокий уровень автоматизации.
DeDietrich Naneo, PMC–M 34/39 MI Plus – конденсационный котел для настенного монтажа. Комбинированная закрыто-открытая камера сгорания и встроенная система управления.
ACV Alfa Comfort 60 v15 – энергонезависимый напольный котел, который не требует подключения к электросети. Простой и надежный вариант по демократичной стоимости.
Экономичный газовый котёл с высоким КПД
Как показывает практика, а также доказывает техдокументация, котлы зарубежных производителей имеют более высокий коэффициент полезного действия. Европейские организации акцентируют усилия на совершенствовании энергосберегающих технологий. Зарубежные котлы от газа характеризуются высокой производительностью, потому что их устройство подразумевает:
- Модуляционную горелку. Котлы популярных компаний отличаются двухступенчатыми либо модулируемыми горелками, которые могут похвастаться автоматической приспособляемостью к фактическим рабочим параметрам отопительной системы. Остатков на выходе минимальное количество.
- Нагрев жидкости. Хороший котёл – это оборудование, которое разогревает теплоноситель максимум до 70 °С, в то время как отходящие газы нагреваются не более 110 °С, это и даёт наилучшую тепловую отдачу. Однако при низкотемпературном нагреве жидкости присутствуют некоторые недостатки, такие как малая тяга и активное образование конденсата. Теплообменники в агрегатах от газа с высокой производительностью выполняются из качественной нержавейки и имеют особый конденсаторный блок, который необходим для отбора энергии от конденсата.
- Нагрев подводящего газа и воздуха, что поступает в горелочное устройство. Подключение агрегатов закрытого типа происходит коаксиальному дымоходу. Воздух циркулирует в камеру сжигания через наружную полость трубы с двумя полостями, до этого подогреваясь, что способствует снижению нужных тепловых затрат на пару процентов. Горелочные устройства с предварительным изготовлением газовоздушной смеси тоже осуществляют подогрев газа перед подачей его на горелку.
- Монтаж системы повторной циркуляции отходящих газов. В таком случае дым поступает не сразу в камеру сжигания, а циркулирует через дымоход, смешивается с чистым воздухом и оказывается опять в горелке.
Больше информации о конденсационных газовых котлах в этой статье.
Наивысший коэффициент полезного действия наблюдается при нагреве образования конденсата либо «точки росы». Агрегаты, функционирующие при низкотемпературном нагреве, называют конденсационными. Их отличие в небольшом количестве потребляемого газа и высокая тепловая эффективность, что очень видно при подсоединении к оборудованиям от баллонов с газом и газгольдеру.
Известно множество брендов конденсационных агрегатов, самыми популярными из них являются только некоторые. Газовые котлы с высоким КПД для дома вы можете выбрать из следующих марок:
- Виссман;
- Будерус;
- Вайлант;
- Бакси;
- Де Дитрих.
От чего зависит тепловая эффективность котлоагрегатов
Принцип действия классического напольного газового атмосферника. Коэффициент полезного действия отопительных котлов равен не при любой мощности, существует пропорциональная зависимость от нагрузки: увеличение тепловой нагрузки (к-ва сжигаемого топлива) увеличивает и теплопотери через корпус или дымоход. Так же точно эксплуатация на минимальной мощности не всегда обеспечивает полноценное сгорание топлива, что приводит к снижению КПД.
Например, в сервисной инструкции к газовым котлам Protherm Волк KSO мощностью 12,5 кВт и 16,0 кВт указано, что при работе на максимальной мощности (12,8 кВт и 16,3 кВт соответственно) КПД равен 92,5 %, в то время как при работе с минимальной нагрузкой (4,5 кВт и 5,8 кВт) – снизится и составит всего 78,4 %.
Это одна из основных причин, почему стоит осознанно подходить к выбору мощности котлоагрегата. Наиболее оптимальная работа в большинстве моделей достигается при нагрузке в диапазоне 60-90% от максимальной мощности.
Как выбрать комнатный термостат и экономить до 30% в месяц на отоплении
От чего зависит КПД котла
Чтобы найти решение, как увеличить КПД газового котла, следует сначала ознакомиться, от каких параметров этот коэффициент зависит. В технических документах указывают довольно высокий показатель КПД, однако реальный процент почти всегда далеко не достаёт. Основные параметры, которые влияют на КПД газового котла:
- соответствует ли вид сжигаемого топлива топке, где оно сжигается;
- в каком техническом состоянии находится отопительное оборудование;
- нагрузка на отопительную систему;
насколько правильно организована система отопления в частном доме;
- качество газа, использующегося для отопления дома.
Есть и другие параметры, которые влияют на КПД газового котла. Чтобы отопительная система функционировала наиболее эффективно, следует учесть все критерии, от которых зависит КПД котла.
Химический недожог как источник теплопотерь
Показатель q3 используется при расчете КПД газового котла отопления, например, или в тех случаях, когда топливом служит мазут. Для газовых котлов значение q3 составляет 0,1-0,2 %. При незначительном избытке воздуха при горении этот показатель равен 0,15 %, а при существенном переизбытке воздуха его не принимают в расчет вовсе. Однако при сжигании смеси из газов различной температуры значение q3=0,4-0,5 %.
Если же отопительное оборудование работает на твердом топливе, в расчет принимают показатель q4. В частности, для угля антрацита значение q4=4-6 %, полуантрациту характерно 3-4 % теплопотерь, а вот при сгорании каменного угля образуется всего 1,5-2 % потерь тепла. При жидком шлакоудалении сжигаемого малореакционного угля значение q4 можно считать минимальным. А вот при удалении шлака в твердом виде теплопотери возрастут до максимальной границы.
Способы – как повысить КПД газового котла
Приобретая газовый котел для своего собственного дома, мы обращаем внимание на два основных показателя: цена оборудования и его мощность. Почему-то многие из нас не смотрят на очень важную позицию – коэффициент полезного действия (КПД)
А ведь именно этот коэффициент говорит о том, как экономно будет работать купленный вами котел. Производитель в паспорте ставит максимальный показатель, который определяется правильной и грамотной эксплуатацией прибора. Но в жизни такое случается редко, отсюда не только теплопотери, но и потери денежных средств из вашего кошелька.
Поэтому вопрос, как повысить КПД газового котла, в настоящее время волнует многих потребителей.
Начнем отвечать на поставленный вопрос с того, что отметим – коэффициент полезного действия газового котла зависит от многих показателей.
- Количество тепловой энергии, которая передается от сжигаемого топлива теплоносителю. Это основа КПД.
- Далее идут теплопотери. Чем их меньше, тем лучше. Основная масса теплопотерь происходит из-за неправильного сжигания топлива, в данном случае природного газа. Здесь два вида недожога: химический и механический.
- И последний вид теплопотерь, который зависит от неравномерного распределения выделяемой тепловой энергии.
Получается так, снизив теплопотери, можно поднять коэффициент полезного действия до заявленного производителем. В случае с газовым отопительным оборудованием нас будут интересовать всего лишь два вида тепловых потерь – это химический и механический вариант.
Грамотное обслуживание оборудования
Виды теплопотерь
Начнем с механического. По сути, получается вот какая схема. В процессе сжигания газа в топку должен подаваться кислород. Для этого в конструкции самого газового котла установлена небольшая камера с дверцей. Ее называют поддувало. Приоткрывая или прикрывая дверцу-заслонку, мы впускаем в камеру сгорания свежий воздух, обогащенный кислородом.
Если открыть заслонку больше необходимого параметра, то газ полностью сгорать не будет. Внутри топки образуется сквозняк, вытягивающий с продуктами сгорания топлива и часть несгоревшего газа. Соответственно будет меньше выделяться тепловой энергии. Это минус, это падение КПД газового котла.
Химические теплопотери – это, наоборот, большой недостаток кислорода в камере сгорания. То есть заслонка прикрыта слишком сильно. Без кислорода газ полностью сгорать не будет и опять, вместе с продуктами сгорания, будет вылетать в дымоходную трубу. При этом падение коэффициента полезного действия будет самым большим до 7%.
Правильная настройка газового котла
Как увеличить КПД
Создать правильные условия эксплуатации газового котла и тем самым повысить коэффициент полезного действия можно реально, не вызывая специалиста, то есть своими руками. Что для этого нужно сделать?
- Отрегулировать заслонку поддувала. Это можно сделать экспериментальным путем, найдя, при какой позиции температура теплоносителя будет выше всего. Контроль проводите по термометру, установленному в корпусе котла.
- Обязательно следить, чтобы трубы системы отопления не зарастали изнутри, чтобы на них не образовывалась накипь и грязевые отложения. С пластиковыми трубами сегодня стало проще, их качество известно. И все же специалисты рекомендуют периодически продувать систему отопления.
- Следить за качеством дымохода. Нельзя допускать его засорение и налипания на стенки сажи. Все это приводит к суживанию сечения отводящей трубы и уменьшению тяги котла.
- Обязательное условие – чистка камеры сгорания. Конечно, газ не сильно коптит, как дрова или уголь, но стоит хотя бы один раз в три года мыть топку, очищая ее от сажи.
- Специалисты рекомендуют снизить тягу дымохода в самое холодное время года. Для этого можно использовать специальное устройство – ограничитель тяги. Устанавливается он на самом верхнем краю дымохода и регулирует сечение самой трубы.
- Снизить химические тепловые потери. Здесь два варианта, чтобы добиться оптимального значения: установить ограничитель тяги (уже выше было об этом сказано) и сразу после установки газового котла провести грамотную настройку оборудования. Рекомендуем это поручить специалисту.
- Можно установить турбулизатор. Это специальные пластины, которые устанавливаются между топкой и теплообменником. Они увеличивают площадь отбора тепловой энергии.
Своевременная чистка узлов агрегата
Вот такие причины, устранив которые можно рассчитывать на повышение эффективности работы котельного оборудования. Конечно, таких причин немало, но эти считаются основными, отвечающими на вопрос: как увеличить КПД газового котла.
Расчет мощности газового котла для частного дома: рекомендации и примеры расчеты
Для частных домов, возведенных по стандартному проекту, с высотой потолков около 3 метров, формула подсчета выглядит достаточно просто.
В этом случае нужно учитывать площадь постройки (S) и показатель удельной мощности котла (УМК), который разнится в зависимости от климатического пояса. Он колеблется:
- От 0,7 до 0,9 кВт в южных областях страны
- От 1,5 до 2 на севере страны
- От 1 до 1,2 кВт в регионах средней полосы
- От 1,2 до 1,5 кВт в Подмосковье
Таким образом, формула для подсчета мощности газового для типового частного дома будет выглядеть так: Попробуем рассчитать необходимую мощность агрегата для дома в 80 м², расположенного в северном регионе.
Каждый покупатель, выбирая газовый котел, должен четко знать, агрегат какой мощности подойдет для его дома или квартиры. Но бывает, что хозяин ошибся с расчетом производительности или в процессе эксплуатации агрегата условия изменились: подключили бойлер, увеличилась площадь обогрева за счет пристройки, поменяли отопительную систему и т.д.
Значения современных котлов в зависимости от вида топлива
| Фото | Вид котла в зависимости от сжигаемого топлива | Средний КПД, % |
| Газовые | ||
| — Конвекционные | 87-94 | |
| — Конденсационные | 104-116* | |
| Твердотопливные | ||
| — Дровяные | 75-87 | |
| — Угольные | 80-88 | |
| — Пеллетные | 80-92 | |
| Жидкотопливные | ||
| — На дизельном топливе | 86-91 | |
| — На мазуте | 85-88 | |
| Электрические ТЭНовые | 99-99,5 |
*С точки зрения физики КПД не может превышать 100%: больше тепловой энергии, чем выделяется при сжигании топлива получить невозможно. Однако все зависит от того, как считать. Есть два определения:
- низшая теплота сгорания – тепло, полученное при сгорании топлива, когда продукты сгорания просто удаляются через дымоход;
- высшая теплота сгорания – теплота с учетом в том числе и энергии, содержащиеся в водяном паре – одном из продуктов сгорания горючих газов.
Газовые конденсационные котлы дополнительно аккумулируют и тепловую энергию конденсата, образующегося из продуктов сгорания газа и оседающего на дополнительном теплообменнике. Таким образом, существенная часть тепла не «вылетает в трубу», а температура отходящих газов практически равна атмосферной.
Устройство простого конденсационного одноконтурного газового котла.
Согласно действующим нормам, как в России, так и в Европе, КПД отопительных котлов рассчитывается по низшей удельной теплоте сгорания, поэтому учет дополнительного тепла, извлекаемого из конденсата, приводит к значениям более 100%. При расчете по высшей теплоте сгорания КПД конденсационных газовых котлов равен 96-98% в зависимости от модели и типа монтажа: у настенных котлов КПД обычно выше, чем у напольных (это относится ко всем газовым котлоагрегатам).
Техника выполнения работы по соединению секций радиатора
Наращивание батарей отопления – полезный навык для домашнего мастера. Зная, как стыковать секции, не составит труда обеспечить собственный микроклимат в каждой комнате.
Перед тем как соединить два радиатора, делают расчет мощности. Формула проста – на 10 м2 требуется 1 кВт тепловой мощности. Производительность секции указана в техпаспорте. Эти данные пригодятся для расчетов. После нужно купить необходимое количество элементов, найти инструменты и собрать нагревательный прибор.

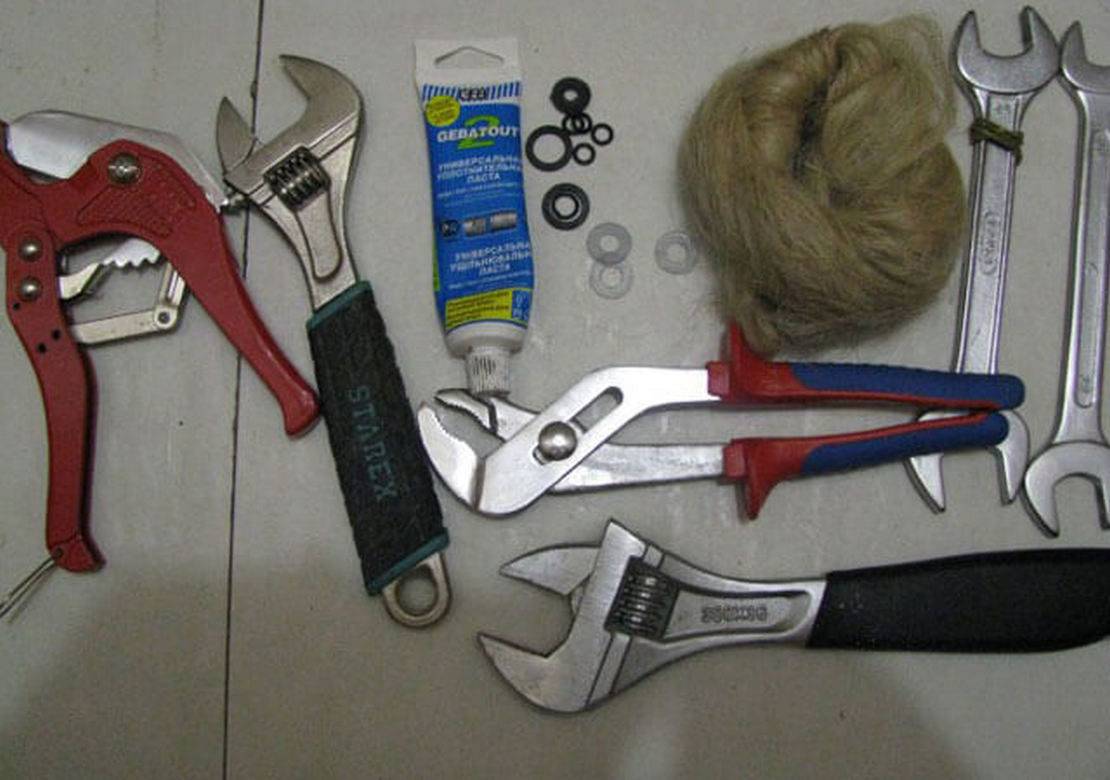

Инструменты и комплектующие для работы
Для сборки радиатора отопления своими руками пригодятся:
- ключ гаечный или разводной;
- радиаторный ключ;
- заглушки с правой и левой резьбой – по 1 шт.;
- ниппели;
- прокладки паронитовые;
- межсекционные прокладки из прочного, гибкого материала;
- секции батареи;
- наждачная бумага фракции №120.
Для защиты пригодятся нитяные перчатки. Батареи удобнее устанавливать вдвоем, помощник не помешает.
Поэтапный процесс наращивания батареи
Сборка радиатора отопления своими руками выполняется в любое время. Если отопительный сезон уже начался, сеть надо перекрыть, слить теплоноситель из контура и демонтировать отопительный прибор.
Как подсоединить батарею:
- Демонтированный радиатор уложить на горизонтальную плоскость. Чтобы не поцарапать покрытие батареи и стола (пола), настелить ткань. Снять все дополнительные элементы – краны, термодатчики. Для промывки батарею унести в ванну, открыть заглушки и промыть струей воды.
Проверить целостность резьбовых соединений, торцов отопительного прибора. Если есть наросты отложений, стыки обработать наждаком. Снова уложить батарею на ровную горизонтальную поверхность. Участок выбирается ровный для обеспечения герметичности стыка. Малейшая кривизна положения приведет к неровности стыка. Для уплотнителей выбирают только паронитовые прокладки. Это прочный, гибкий материал, переносящий нагрев без потери качества. Проверить качество резьбы ниппелей
Ровная и равномерная нарезка без сколов – залог прочной стыковки. Сдвинуть секции, вложив между ними прокладки

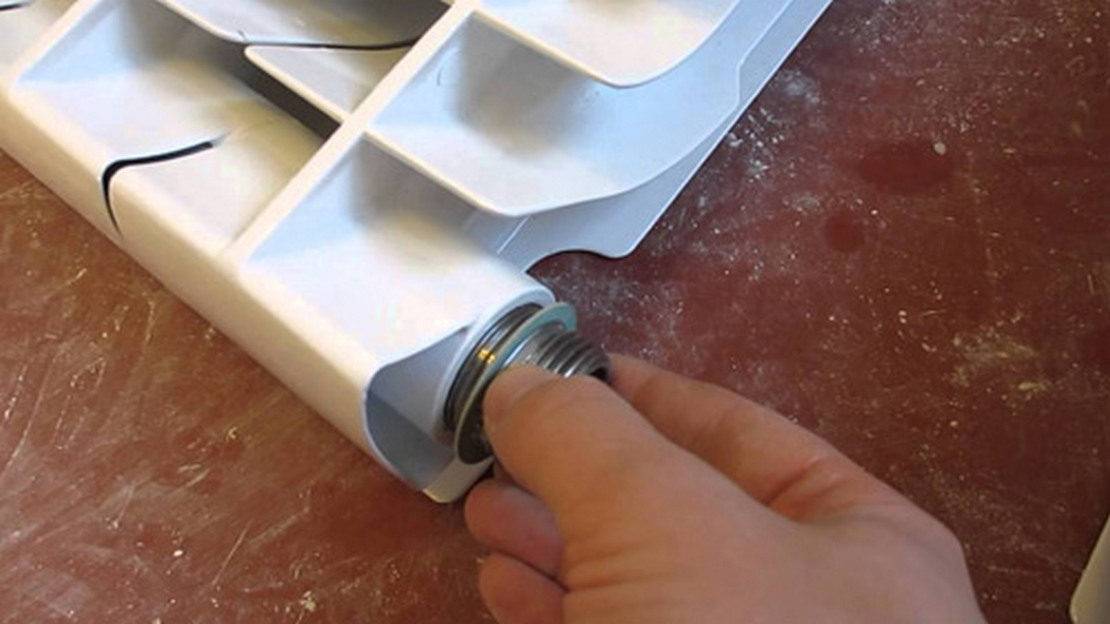

Осторожно начать закручивать ниппель. Деталь имеет с одной стороны левую резьбу, с другой – правую
Это значит, что при вращении притягиваются обе секции

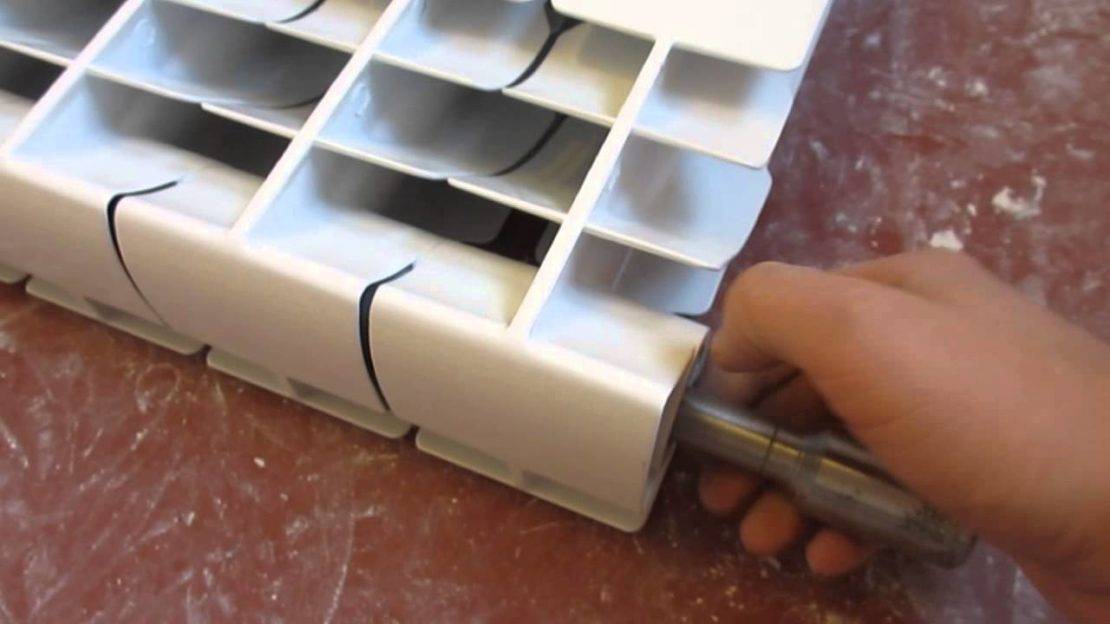

Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
Это значит, что при вращении притягиваются обе секции. Работы удобнее выполнять со специальным радиаторным ключом. Инструмент может идти в комплекте с батареей, но также продается отдельно.
- Немного прихватить секции, проверить ровность стыков и затянуть до герметичности. Количество оборотов витков ниппеля на каждой секции должно быть равным.
Зная, как увеличить батарею отопления, несложно собрать систему с необходимыми показателями мощности. После наращивания секций радиатор проверяют на герметичность.
Для бытовой проверки потребуется:
- кусок трубы сечением в 15 мм;
- насос автомобильный с манометром;
- ниппель от покрышки.
Теперь ниппель припаять к трубе, а ее вставить в радиатор. Эта конструкция нужна для опрессовки воздухом. Установить на одно из входных отверстий радиатора заглушку. К ниппелю подключить автомобильный насос с манометром. Закачивать воздух с давлением в 1 бар. Если герметичность стыков нарушена, появится свист выходящего воздуха. Надо найти протечку, подтянуть ниппель или поменять прокладку. Провести опрессовку еще раз. При отсутствии протечек установить радиатор в сеть.
Опрессовка водой проводится в том же порядке. Вместо воздуха закачивается подкрашенная вода. Прибору дать постоять 5 часов, обследовать на протечки. Если есть негерметичный стык, вода просочиться. Подтянуть стыки, проверить еще раз, установить батарею в систему.
Наращенная батарея увеличивается по весу. Перед монтажом радиатора желательно упрочнить крепежи, вкрутить дополнительные кронштейны. Это убережет прибор от обрушения, ведь с теплоносителем батарея будет еще тяжелее. В сеть прибор встраивается в выбранном месте с учетом увеличения длины батареи.
Нестабильность твёрдого топлива

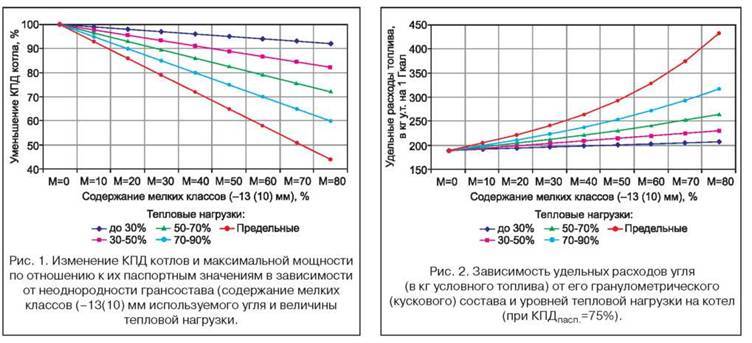

Рассмотрим, в чём же заключается нестабильность угля или дерева в качестве топлива. Начнём с угля.
Различных марок угля, предлагаемого на рынке, бесчисленное множество. Каждая марка отличается по структуре, химическому составу и влажностью. Может состоять как из крупных кусков, так и из мельчайших частиц, и все они могут быть смешаны в разных пропорциях. Соответственно теплотворность угля каждый раз будет разная. Соответственно КПД и мощность твердотопливного угля также будет разной.
Если говорить о дровах – то здесь ситуация точно такая же. Поленья обладают разными размерами, хранятся при различной влажности воздуха, а значит способность выделять тепло у них будет различная. Так, например, если при влажности дров, равной 15%, их теплотворность будет равна примерно 4.3 кВт*ч на килограмм, то при 20% она уже будет меньше 4 кВт*ч на килограмм. При большей влажности этот показатель будет ещё ниже.
Естественно, что при таких разбросах гарантировать точные КПД и мощность твёрдотопливного котла, равный 90% — мягко говоря вводить в заблуждение.
Как увеличить КПД газового котла
Для организации систем отопления частного дома часто владельцы используют газовые котлы. Это связано с их хорошей производительностью, широким ассортиментом оборудования, дешевизной самого топлива. Приборы, работающие на газе, надёжные и долговечные, просты в эксплуатации.
Особенно актуален вопрос отопления в зимнее время года. Проблемы в функционировании отопительного оборудования сказываются не только на комфорте, но и на здоровье жителей дома. Проектированием системы отопления занимаются ещё на этапе проведения строительных или ремонтных работ. Именно в это время решается вопрос о выборе котла. Основной параметр, на который опираются при покупке оборудования, это его мощность. Именно от неё зависит качество функционирования системы отопления.
Проверка КПД газового котла
Со временем газовые котлы могут сбавлять свою мощность, то связано с изнашиванием деталей, несоблюдением правил эксплуатации, несоответствующим уходом. Если не предусматривается покупка нового отопительного оборудования в ближайшее время, следует искать способы, как улучшить работу газового котла .
Как рассчитать мощность
Перед покупкой отопительного оборудования для обслуживания частного дома необходимо рассчитать мощность, которой бы хватило для поддержания качественной работы котла. Если у вас нет достаточного опыта и знаний, обратитесь за помощью к профессионалам, так как ошибки на этом этапе обязательно скажутся на производительности и долговечности оборудования.
Обратите внимание! Проблемы появляются не только в случае нехватки мощности отопительного оборудования, но и в случае её избытка. Для расчёта мощности есть специальные формулы
По ним можно самостоятельно вычислить, какой котёл подойдёт для обслуживания дома.
При расчёте мощности газового котла следует взять во внимание такие параметры:
- средняя температура в зимние месяцы на данной территории;
Работа газового котла и теплопотеря
- из каких материалов построен дом;
- какие материалы использовались для утепления дома, и использовались ли вообще;
- площадь жилых помещений дома.
Вы можете воспользоваться специальными формулами для расчета мощности отопительного оборудования для частного дома.
Обратите внимание! Мощность газового котла также зависит от того, требуется ли горячее водоснабжение в доме
От чего зависит КПД котла
Чтобы найти решение, как увеличить КПД газового котла , следует сначала ознакомиться, от каких параметров этот коэффициент зависит. В технических документах указывают довольно высокий показатель КПД, однако реальный процент почти всегда далеко не достаёт. Основные параметры, которые влияют на КПД газового котла:
- соответствует ли вид сжигаемого топлива топке, где оно сжигается;
- в каком техническом состоянии находится отопительное оборудование;
- нагрузка на отопительную систему;
- насколько правильно организована система отопления в частном доме;
Схема образования КПД газового котла
- качество газа, использующегося для отопления дома.
Есть и другие параметры, которые влияют на КПД газового котла. Чтобы отопительная система функционировала наиболее эффективно, следует учесть все критерии, от которых зависит КПД котла.
Виды теплопотерь
Выделяют номинальный и реальный коэффициент полезного действия. Реальный всегда меньше, чем номинальный. Это связано ещё и с тем, что место имеют разные виды потери тепла. Выделяют такие виды теплопотерь:
- Физический недожог. Показатель зависит от того, какое количество избыточного воздуха, не принимающего участия в образовании тепловой энергии, присутствует в оборудовании во время сжигания топлива. Ещё на её значение влияет температура отработанных газов. В зимнее время при сильных морозах, когда котёл работает на полную мощность, физический недожог может достигать 20%.
Теплопотери от газового отопления и низкий КПД
- Химический недожог. Значение этого критерия повышается в зависимости от количества окиси угарного газа. Углерод не сгорает в отопительном оборудовании, выходит наружу через дымоход, однако, имеет способность производить большое количество тепловой энергии. Окись угарного газа образовывается вследствие сгорания углерода. Потеря тепла от химического недожога колеблется в пределах 5-7%.
- Механический недожог характерен для твёрдотопливных отопительных котлов. Это потеря коэффициента полезного действия в результате неполного сгорания топлива и образования золы. Процент незначительный — всего 1-3.
Значения современных котлов в зависимости от вида топлива
| Фото | Вид котла в зависимости от сжигаемого топлива | Средний КПД, % |
 | Газовые | |
| — Конвекционные | 87-94 | |
| — Конденсационные | 104-116* | |
 | Твердотопливные | |
| — Дровяные | 75-87 | |
| — Угольные | 80-88 | |
| — Пеллетные | 80-92 | |
 | Жидкотопливные | |
| — На дизельном топливе | 86-91 | |
| — На мазуте | 85-88 | |
 | Электрические ТЭНовые | 99-99,5 |
*С точки зрения физики КПД не может превышать 100%: больше тепловой энергии, чем выделяется при сжигании топлива получить невозможно. Однако все зависит от того, как считать. Есть два определения:
- низшая теплота сгорания – тепло, полученное при сгорании топлива, когда продукты сгорания просто удаляются через дымоход;
- высшая теплота сгорания – теплота с учетом в том числе и энергии, содержащиеся в водяном паре – одном из продуктов сгорания горючих газов.
Газовые конденсационные котлы дополнительно аккумулируют и тепловую энергию конденсата, образующегося из продуктов сгорания газа и оседающего на дополнительном теплообменнике. Таким образом, существенная часть тепла не «вылетает в трубу», а температура отходящих газов практически равна атмосферной.
Устройство простого конденсационного одноконтурного газового котла.
Согласно действующим нормам, как в России, так и в Европе, КПД отопительных котлов рассчитывается по низшей удельной теплоте сгорания, поэтому учет дополнительного тепла, извлекаемого из конденсата, приводит к значениям более 100%. При расчете по высшей теплоте сгорания КПД конденсационных газовых котлов равен 96-98% в зависимости от модели и типа монтажа: у настенных котлов КПД обычно выше, чем у напольных (это относится ко всем газовым котлоагрегатам).
