Виды резьбовых соединений и варианты стыковки с трубой
Штуцеры американки оснащены резьбой внутренней или наружной. Способ нанесения резьбы определяют по маркировке.
Таблица 1.
| № | Обозначение | Характеристика |
| 1 | ВР/ВР | Два штуцера с внутренней резьбой. |
| 2 | ВР/НР | Один штуцер имеет внутреннюю резьбу, второй – наружную. |
| 3 | ВР/С | Один элемент с внутренней резьбой, второй требуется приваривать. |
| 4 | НР/НР | Оба элемента с наружной резьбой. |
| 5 | НР/С | Один штуцер с наружной резьбой, второй под сварку. |
| 6 | Угловая ВР/ВР | Угол 90 0, оба штуцера с внутренней резьбой. |
| 7 | Угловая ВР/НР | Угол 90 0. Один штуцер с внутренней резьбой, второй — с наружной. |
| 8 | Угловая ВР/С | Угол 90 0. Один элемент с внутренней резьбой, второй под сварку. |
| 9 | Угловая НР/С | Угол 90 0. Один штуцер с внешней резьбой, второй под сварку. |
Рассмотрим варианты присоединения американки к водопроводу.
Конусные и плоские
Конусную американку считают надежным и долго служащим элементом. Место стыка конической формы получается герметичным без наличия прокладки. Для таких фитингов наибольшая температура эксплуатации +120 0С, используются в системах отопления и горячей воды.
Плоская конструкция состоит из накидной гайки с бортиком. Здесь обязательно наличие плоской прокладки для исключения протечек жидкости. Прокладка со временем усыхает и деформируется, ее необходимо менять, для чего трубопроводы прокладывают открытым способом.
С резьбовым штуцером
На штуцеры с наружной резьбой накручивается гайка, имеющая внутреннюю резьбовую нарезку. Уплотнительный материал располагают на поверхности штуцера. Этот вариант удобен при близком расположении труб к строительным конструкциям. Для затягивания гайки выбирают инструменты, фиксирующие прилагаемые усилия.
Внутренняя резьба
Американка с внутренней резьбой устанавливается между двумя элементами трубопровода. Труба должна иметь не менее 7 нитей резьбы снаружи, на нее наматывают уплотнительный материал из ФУМ-ленты или льняную нить. На соединяемые части труб накручивают фитинги и зажимают гайкой.
Что такое «американка»
Среди способов соединения труб и отопительных приборов используется два основных способа – при помощи сгонов и муфт, при помощи гайки и фитингов или по-другому американки.
На техническом языке это соединение именуется как соединение при помощи накидной гайки. В отличие от традиционных муфт и сгонов американка представляет собой отдельный узел с резьбой для установки в радиатор и в трубопровод, соединяемый накидной гайкой. Обе половинки имеют соединительный узел в виде конуса и воронки. При затяжке части соединения плотно прилегают друг к другу и затягиваются гайкой.
В отличие от сгонов и муфт, при подключении американкой делается меньше операций, во-первых, а во-вторых, соединение получается более плотным и надежным.
Таблица размеров
Что такое опрессовка системы отопления
Виды резьбовых соединений и из чего изготавливают соединение американка
Резьба на американке бывает конической или цилиндрической. Еще может быть различие в видах штуцерных соединений. Поверхность штуцера может быть конической или плоской.
Преимущества конического уплотнения:
- Уплотнение получится долговечным и надежным, если пользоваться принципом метал на метал без каких-либо дополнительных материалов;
- Однородный по химическому и физическому составу материал является стойким к температурным перепадам и влиянию химических веществ;
- может применяться при небольших отклонениях соединяемых труб по оси не более пяти градусов, не теряя герметичность.
Чтобы достигались эти преимущества нужна точность в изготовлении соединительных деталей. В ситуации плоского уплотнения этим можно немного пренебречь. Здесь пользуются плоской тефлоновой прокладкой-кольцом. Гайка американка может быть использована не один раз, достаточным будет только замена старой прокладки, что может помочь уберечься от покупки новой сантехники.
Для изготовления соединений могут использоваться нержавеющая сталь, латунь, хром, никель, чугун, сочетание металлов. Использование этих материалов может быть отдельно и в сплаве. Наиболее прочной будет конструкция, выполненная с элементами из нержавеющей стали. Однако, специалисты отдают предпочтения хромированным деталям, так как американка из этого материала характеризуется высоким уровнем качества и пластичности. К тому же армированная конструкция не нуждается в использовании прокладки.
Металл и полипропилен в конструкции обеспечат высокую герметичность.
Соединение американка может быть изготовлено с использованием разнообразных марок нержавеющей стали. В основном это такие марки, как AISI304, AISI316, AISI321.
Наружное покрытие американки никелевое гальваническое, что защищает ее от коррозийных образований и способствует повышению сопротивляемости механического износа. Это покрытие еще и декоративная отделка.
Муфта американка
Муфта является разновидностью фитингов, применяется при соединениях двух труб или при для перехода трубы с одним диаметром на трубу с другим.
Муфта американка это такая же муфта, с одной стороны крепко прикрученная или приваренная, а с другой представляет собой разборное соединение американки.
Кран американка
В настоящий момент наиболее удачливый и распространенный элемент запорной арматуры это шаровой кран. Есть большое разнообразие видов шарового крана, например, декоративные, специальные, имеющий внутреннюю и наружнюю резьбу только с одной стороны, шаровой кран американка и т. п.
Вообще, кран американка позволяет решить одну важную проблему при монтаже сантехники, является заменой стандартному сантехническому сгону, который состоит из таких элементов, как длинная резьба, муфта, контргайка, отвесная резьба. Он помогает упростить задачу и несколькими оборотами гаечного ключа стянуть сам кран и его американку.
Также кран американка используется для монтажа отопительных радиаторов. Батарея, присоединенная с двух сторон краном американкой, становится легко съемной. Плюсом еще здесь является то, что подача воды может быть отрегулирована руками, и как следствие температура отопительного радиатора при эксплуатации.
Если сравнивать с кранами из пластика, кран американка способен выдерживать более высокую рабочую температуру, но они не рассчитаны на экстремальную температуру.
Американка угловая является просто необходимым элементом, что бы не пришлось нагораживать множество соединений.
Как и любой шаровой кран, кран американка различается по типу ручки:
- тип Бабочки;
- тип Рычага .
Бабочка ставится, как правило, на краны с маленьким сечением, т. к. такие краны требуют небольшого усилия при повороте. А ручка-рычаг используется для кранов, имеющих большое сечение, где требуется приложить больше усилий для поворота.
При любых сантехнических работах важнейшим показателем выступает надежное соединение. Очень важным является обеспечение водоснабжения герметичностью. Для этого применяют различные гайки, фитинги, прокладки и т. д. Однако по статистике средство, создающее наиболее качественную и эффективную герметичность соединения, это сантехника американка.https://www.youtube.com/embed/P8fTP4oXzkE
Какие существуют виды фитингов
Сборка трубопроводов водоснабжения, отопления и подачи газа предполагает наличие множества отводов, разветвлений и промежуточных устройств. При этом, необходимо предусмотреть варианты подключения для полотенцесушителя, унитазного бачка, радиаторов и множества других приборов.
Особое внимание уделяется эстетической стороне вопроса. Для достижения этих целей используются различные виды американок
Угловое соединение
Применяется на стыках участков трубопровода под определенным углом. Если раньше в систему вваривались переходники, то сейчас эта необходимость отпала. Угловые американки имеют различные диаметры и степень изгиба. В продаже имеются изделия, изогнутые под углом 45º, 60º, 90º и 135º.
Главным достоинством таких фитингов является то, что переход одного направления в другое осуществляется плавно. Соединение с накидной гайкой обеспечивает плотность прилегания стыков, оптимальное давление на резиновые прокладки. В любой момент имеется возможность снять фитинг для ревизии или прочистки магистрали.
Муфта
Муфта комбинированная разъемная применяется для соединения прямолинейных участков магистрали. Американская дюймовая резьба позволяет проводить стыковку труб из ПВХ, цветного и черного металла.
Несмотря на простое с виду устройство, эти фитинги способны обеспечивать герметичность стыков на протяжении всего периода эксплуатации системы. Несомненным плюсом применения муфты является возможность ее раскручивания и удаления. Изделие многоразовое, может использоваться многократно без потери качественных характеристик.
Краны
Шаровые краны стали успешной и достойной заменой сгонам, которые применялись раньше повсеместно. Установка крана американка, что дает? Возникает это вопрос по причине дороговизны этого изделия в сравнении со стандартными сгонами. Корпус из нержавеющей стали и латунных вставок представляет собой прочный, устойчивый к коррозии и надежный узел. Отсутствие резиновых и силиконовых прокладок исключает истирание и преждевременный выход фитингов из строя.
Другие виды американки
При проведении ремонта трубопроводов могут понадобиться съемные тройники, крестовины и заглушки. Выполнить задачи по их установке без использования сварки, пайки и инструментов для нарезания резьбы, можно с помощью арматуры американка. Соединители имеют различную конфигурацию, размеры и материал изготовления. Для стыковки применяются фитинги с тем или иным вариантом соединения.
Соединение с накидной гайкой
Соединение с накидной гайкой — это разъемное сантехническое соединение, где соединяющим элементом является накидная гайка. Данное соединение обязательно содержит
уплотнительную прокладку, поэтому не требует герметизации льном, герметиком и иными паковочными материалами для резьбовых соединений. Накидная гайка может соединять как
металлические узлы, так и пластиковые или комбинированные (металл и пластик).
Вышеописанная американка также является элементом с накидной гайкой, однако далеко не каждый узел с накидной гайкой является американкой. Многие разъемные
соединения не обладают конусом.
Полезно знать: диаметр резьбы накидной гайки большего размера, нежели у самого штуцера или полусгона американки. Это диаметр обычно совпадает со следующим в размерном
ряду 3/8″ – 1/2″ – 3/4″ – 1″ – 1¼” – 1½” – 2″ и т.д. Например, если диаметр штуцера 1/2″, то накидная гайка имеет резьбу 3/4″. Однако следует помнить, что
это не аксиома и изготовитель может сделать любую другую резьбу у накидной гайки.
Таких примеров масса: соединение водосчетчика; соединение настенного смесителя с эксцентриками; гибкая подводка с гайкой; большинство хромированных соединителей для
полотенцесушителя; разборная муфта для металла и полипропилена; соединение шланга подачи воды на стиральную машину и прочие.
В большинстве случаев, этот узел представляет собой только одну часть соединения с гайкой, второй же частью может являться любая деталь с наружней резьбой. Этот тип
соединения считается менее надежным, нежели американка, а в некоторых случаях крайне ненадежным (например в хромированных соединителях для
полотенцесушителя). Особенно ненадежным узел получается тогда, когда накидная гайка крепится на наружную резьбу со рваным (неровным) торцом или торец имеет малую площадь
поверхности, которая контактирует с прокладкой.
Требовательность к ровной плоскости наружной резьбы повышается с диаметром трубы: если гибкая подводка 1/2″ обычно не вызывает проблем при установке на любую резьбу, то
установка декоративного удлинителя полотенцесушителя диаметром 1″ (дюйм), при монтаже на обычную резьбу, часто вызывает проблемы и требует тщательного подбора прокладки.
Виды резьбовых соединений
Резьба у «Американки» может быть конической или цилиндрической. Похожая вариативность присутствует и в случае со штуцерами, соединительные поверхности которых отличаются упомянутыми формами.
Что касается конического уплотнения, то оно обладает определенным набором преимуществ:
- обеспечение герметичности соединения без каких-либо прокладок, ленты ФУМ, льняного волокна и т. д.;
- устойчивость к разному рода воздействиям, например, перепадам температур, что достигается за счет однородности материала в плане его химического состава и физических характеристик;
- сохранение герметичности при отклонениях осей соединяемых частей до 5 градусов.
Упомянутые преимущества в отношении конусных элементов «американок» достигаются благодаря высокой точности их изготовления, чем можно в определенной степени пренебречь, если дело касается плоских уплотнителей. Здесь достаточно использование прокладки в виде кольца, чтобы добиться требуемой герметичности даже тогда, когда поверхность соединительных элементов не отличается высокоточной обработкой.
При производстве «американок» используется сталь различных марок. Хотя большей популярностью пользуется сталь марки AISI под цифровыми обозначениями 304, 316 и 321. Также маркировка стали включает в себя указание условного давления (PSI) и размера в дюймах.
Как выбрать краны-американки для радиаторов центрального отопления
При выборе арматуры для подключения радиаторов отопления внимание обращается обычно на два момента – качество изделия и его техническое состояние. Краны для установки в батарею выбираются в зависимости от типа радиатора и при этом учитываются рекомендации фирмы производителя
Правильный выбор зависит от учета размеров посадочного отверстия в батареи, типа резьбы и диаметра используемых труб в системе
Краны для установки в батарею выбираются в зависимости от типа радиатора и при этом учитываются рекомендации фирмы производителя. Правильный выбор зависит от учета размеров посадочного отверстия в батареи, типа резьбы и диаметра используемых труб в системе.
Для подключения к системе используются прямые и угловые фитинги с американками. Это дает возможность оптимально подобрать вариант монтажа. В схеме подключения можно устанавливать в посадочное гнездо, как фитинги американки, так и сам регулировочный кран.
При установке в батарею фитинга американки используется герметизирующая лента или пакля с герметиком или краской.
Опытные строители рекомендуют подбирать американки с конусным соединением, оно более прочное и надежное, поскольку в нем отсутствует уплотнитель. Кроме этого при выборе рекомендуется внимательно осмотреть корпус деталей – чем толще тело, тем надежнее соединение
И обязательно обратить внимание на то, сколько оборотов резьбы нарезано на гайку и на тело фитинга. Если имеется всего 2-3 оборота, то такую американку покупать не стоит
Устройство
Американка бывает плоская, в этом случае герметичность соединения достигается прокладкой. Она дешева и наиболее компактна.
При эксплуатации может потребоваться подтяжка гайки и замена отработанной прокладки. По этим соображениям, соединения с прокладкой лучше не делать скрытыми.
Другой вариант – конусная американка.
Здесь прокладка не требуется, так как отполированные части фитингов, сделанные как конус, при закручивании гайки плотно прижимаются друг к другу.
Отклонение по оси монтируемых труб не должно превышать 5 градусов. Их следует внимательно проверять на скрытые дефекты, так как обычно они используются в наиболее важных соединениях.
Совет специалиста: для ответственных соединений, работающих в условиях перепада температур: водонагреватели, полотенцесушители, используйте конусную американку, она дороже, но надежнее.
Для соединения труб нужно просто завернуть накидную гайку. Быстрый и удобный монтаж с помощью американки потеснил традиционные муфты и сгоны.
С помощью американок решается переход на трубу другого диаметра или из другого материала. С американкой можно создать угловое соединение.
Удобство соединения типа американка привело к тому, что некоторые производители сантехнического оборудования используют его в качестве монтажного элемента в конструкции фирменных кранов, приборов учета, фильтров и т.п.
Американка выпускается из следующих материалов:
- чугунная черновая;
- чугунная оцинкованная;
- стальная, обычно используется нержавеющая сталь;
- латунная никелированная, хромированная или без покрытия;
- металлопластиковая.
Последний вариант представляет из себя комбинацию из полипропилена с нержавейкой, его часто используют при монтаже пластиковых стояков.
В зависимости от резьбы, наружной или внутренней, выделяет три типа американок:
- муфта-резьба;
- муфта-муфта;
- резьба-резьба.
Существуют также варианты без резьбы, для соединения под сварку.
Выбор подходящей детали позволяет обойтись одним соединительным узлом без дополнительных элементов при монтаже.
Разъемное соединение типа американка выпускается под все ходовые размеры труб.
На практике чаще всего приходится иметь дело с размерами 1/2 дюйма и 3/4 дюйма.
Состав и структура
Наиболее популярные материалы: чугун, латунь с содержанием хрома и никеля, нержавеющая сталь, а также комбинации полипропиленовых деталей и нержавеющей стали.
Муфта 25 мм на 1/2″ НР VS Plast разборная ( американка) полипропиленовая с наружной резьбой
Соединение состоит из двух цилиндрических половинок соединяемых гайкой. Одна половина образует с гайкой неразъемное соединение, при этом гайка может свободно вращаться , вторая же половина имеет резьбу, так чтобы при затягивании гайки она двигалась навстречу первой. Герметичность соединения может достигаться либо за счет уплотнителя; при этом торцы половинок параллельны друг к другу, либо за счёт конусного или сферического соединения, когда одна половина вгоняется в другую при затягивании за счет небольшой разницы диаметров в месте соединения.

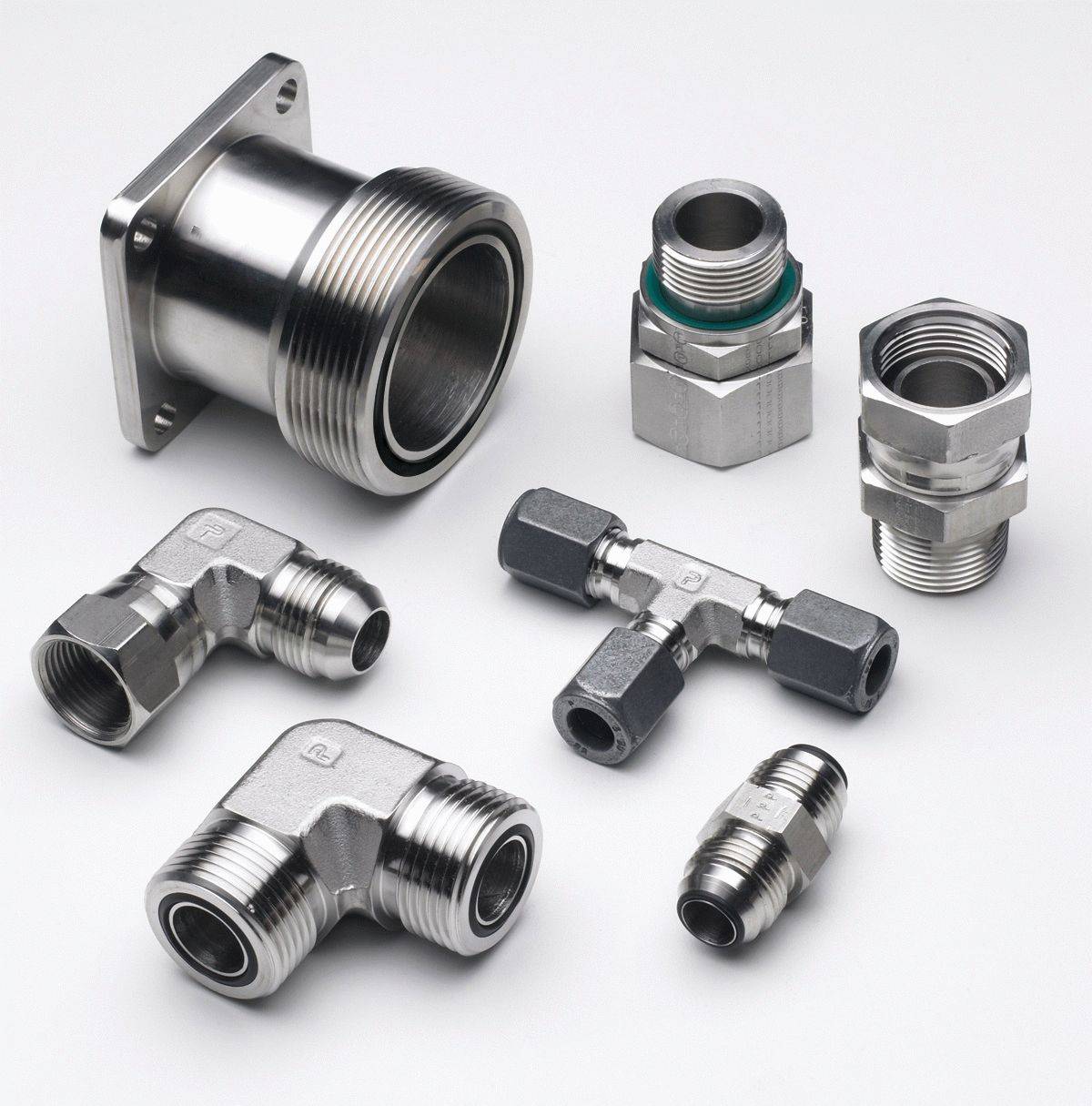

Виды фитингов
Фитинги американка выпускаются различных конструкций – угловой формы, муфты и переходники, краны. Каждый вид заслуживает подробного описания.
Угловые элементы
Необходимы для поворота трубопровода на определенный угол. Изделия имеют угол изгиба 45, 60, 90, 135 градусов.
Установка углового фитинга исключает необходимость приваривания дополнительных переходников.
Муфта
Американка в соединении труб устанавливается как муфта.
Включает накидную гайку и штуцер с резьбой, необходима на прямых участках трубопровода.
Соединяет стальные элементы, из цветных металлов, пластмасс.
Кран американка
Шаровой кран, присоединяемый к трубе гайкой с бортиком. Применяется для присоединения радиаторов отопления. С помощью крана можно отключить воду при монтаже и демонтаже, регулировать температуру батареи, увеличивая или уменьшая поток теплоносителя.
Краны Valtec
Кран оснащен ручками двух видов – «бабочка» или рычаг. В труднодоступных местах устанавливают кран-бабочку. Изделия малого сечения для поворота ручки не требуют большого усилия.
В габаритных устройствах с большим условным проходом в качестве ручки используют рычаг.
Кроме выше описанных изделий американка в сантехнике представлена переходными муфтами на участках с трубами разного диаметра, тройниками и крестовинами для ответвлений боковых магистралей.
Кран «американка»
Шаровые краны – это наиболее популярные элементы запорной арматуры, конечно, при условии, что они изготовлены в соответствии с требуемым уровнем качества. Существует огромная масса данной продукции, среди которой встречаются краны, ориентированные, например, на какое-то специальное использование или выполняющие декоративные функции. При этом также существует и «американка», дополненная шаровым краном.
То, что такой вид крана существует, знают многие, но лишь некоторые использовали его на практике. Подобное положение дел связано с простым незнанием всех достоинств этой продукции. А между тем с ее помощью можно заменить такой элемент сантехники, как сгон – деталь для соединения двух труб, где с одной стороны нанесена длинная резьба, а с другой – короткая, что дополнено муфтой и контргайкой. В предлагаемом варианте все значительно проще, так как предусматривается стягивание крана и элемента в виде самой «американки» за счет незначительного задействования гаечного ключа. Эти две части самоцентрирующие, что облегчает процесс их монтажа.
Зачастую кран «американка» находит применение при установке радиаторов отопления, что приводит к некоторым положительным моментам. Подключение этих соединительных элементов обеспечивает простоту демонтажа радиатора, а наличие крана дает возможность регулировать подачу воду, что позволяет влиять на температуру в помещении.
Как и все разновидности шаровых кранов, «американка» оснащается двумя типами ручек, где под одним следует понимать бабочку, а под другим – рычаг. В первом случае – это краны небольшого сечения, характеризуемые отсутствием необходимости прилагать слишком ощутимую силу для поворота, а во втором – краны, отличающиеся большим сечением, эксплуатация которых связана с приложением более значительной силы.
Что это такое?
Выясним, что такое американка в сантехнике, и по какому принципу она работает.
Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:
- быстроразъемная шестигранная гайка с резьбой;
- 2 фитинга, также имеющих резьбу;
- резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).
По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

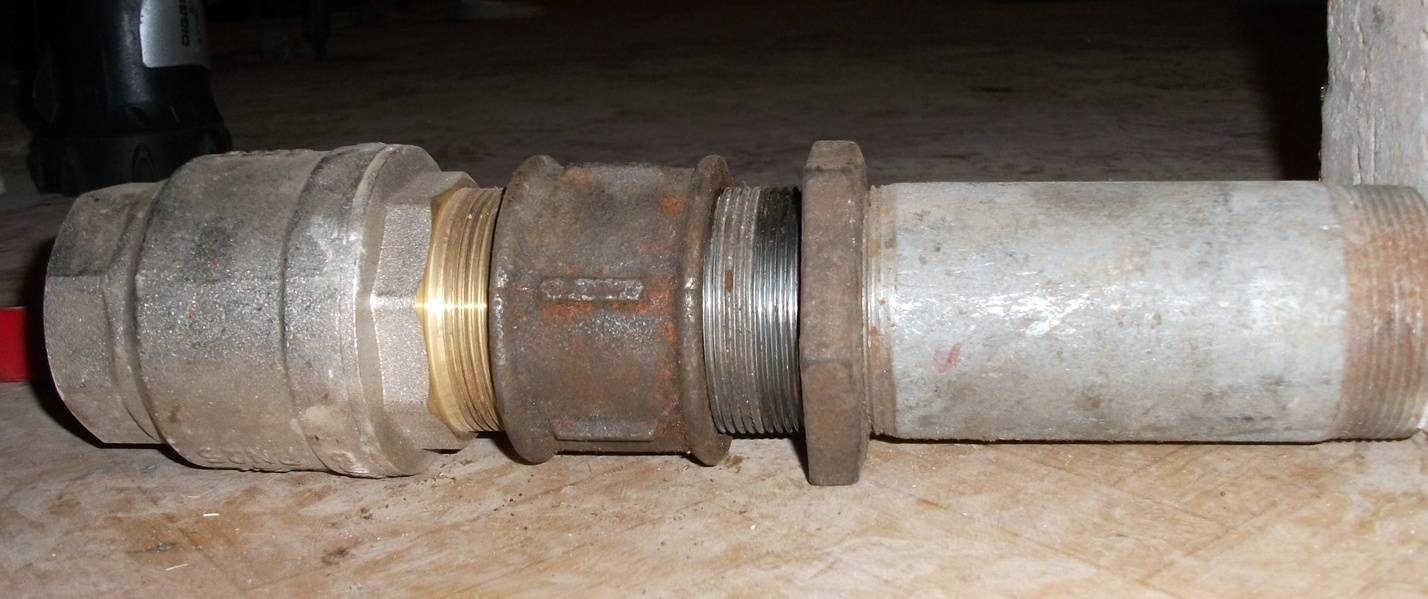

На фото составные части американки
Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.
Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

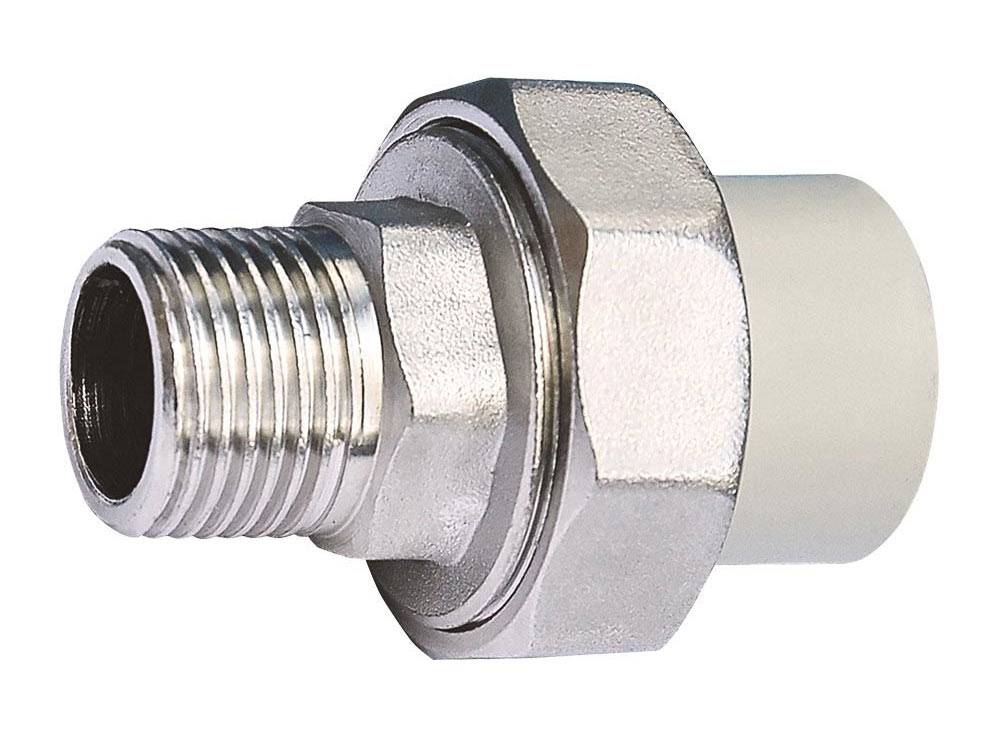

Полимерные муфты и переходники
Полипропиленовые трубы все чаще используются при монтаже и замене сантехники в строительстве.
Часто обмен одной системы на другую происходит поэтапно. Это связано с нехваткой времени или финансовых ресурсов для полной замены труб в здании. В связи с этим часто возникает вопрос, как соединить ответвления материальной системы с различными свойствами, например, стальные и полипропиленовые трубы.
Полипропилен, потому что полимер не плачет по стали. Тем не менее, полипропиленовый соединитель, просто ввинченный в стальную трубу, не работает. Попытка сварить эти материалы также ни к чему не приведет.
Но эту проблему можно решить с помощью адаптера американского типа.
Этот адаптер представляет собой сложный соединитель, разработанный специально для соединения труб из различных материалов. Одна сторона этого разъемного разъема представляет собой стальной резьбовой разъем, а другая — полипропилен.
При сборке соединения накидная гайка привинчивается к фитингу и герметизирует внутреннее уплотнение, в результате чего соединение уплотняется.
При установке УЗИ на металлическую трубу вам понадобится специальный инструмент в виде внутреннего гаечного ключа.
Неважно, какой тип резьбы обрезается на трубе. Под любой тип вы можете подобрать свой американец. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями. Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями
Гидравлическая система в гидравлике состоит из набора резьбовых соединений, которые время от времени требуют ремонта. Поэтому надежность таких соединений имеет большое значение, но в то же время это связано со многими трудностями.
При разборке канализационной системы для более комфортной работы специалисты используют различные фитинги и рукава, которые обеспечивают разборное соединение труб. Один из способов подключения с использованием сопоставления — «американский». Фактически сама конструкция, состоящая из двух резьбовых концевых выключателей, накидной гайки и резиновой прокладки, также получила аналогичное название. Это съемная санитарная конструкция, предназначенная для соединения двух трубок разных диаметров или частей разных элементов, ограничивающих движение. Возможно повторное использование накидной гайки с последующей заменой уплотнения, обычно состоящего из паронита. В то же время качество комбинации будет высоким, и утечки не будет.
Одна сторона крепко прикреплена болтами или приварена к одному концу трубы (если это железо или медь), припаяна в случае пропиленовых конструкций, а другая сторона представляет собой складное соединение «Sgon».
Герметичность между концевыми выключателями достигается за счет конических поверхностей краев деталей и резиновой прокладки, что, в свою очередь, сводит к минимуму риск утечки. Американцы с плоской прокладкой, которая является основой для герметизации, чаще всего используются при комбинировании полипропиленовых изделий.
Американский разъемный разъем
Другие американские преимущества включают в себя:
- компактность;
- эстетики; удобство использования конструкции в недоступном месте и демонтаж стыков без необходимости их вращения В этой ситуации достаточно только одной гайки для соединения трубы и соединителя, тогда как сама труба остается неподвижной;
- скорость при сборке и разборке.
