Ливневая канализация СНиП: Все нюансы отвода воды +Фото и Видео

Обслуживание

Ливневка, как любая дренажная система, должна подлежать регулярному обслуживанию:

• периодический осмотр и очистка всех коллекторов и колодцев (все засоры нужно пробить, мусор удалить);
• генеральная промывка всей системы раз в несколько лет (3-4 года).

Кроме уборки мусора и засоров, необходимо контролировать уровень ила на дне колодцев, который может попасть в подземные системы и послужить причиной засоров. Колодец очищается от ила с помощью фекального автоматического насоса.

Очистка системы состоит из:

• подготовки (выкачивание всей воды из системы с помощью насоса, закрепленного в 0,5 м над уровнем дна колодца);
• самой очистки (промывка системы чистой водой с помощью того же насоса).

При сильном загрязнении ливневки процедуру можно повторить несколько раз.

Ливневки открытого типа зимой просто покрываются слоем льда и снега, разморозить который можно вручную, либо дождаться естественного оттаивания с приходом весны. А вот в закрытой системе ливневой канализации, не закопанной на глубину большую, чем глубина промерзания грунта, растопить лед вручную не получится. Поэтому такую систему можно «законсервировать» до наступления тепла. Необходимо очистить ее, слить излишки воды, оставив не более трех четвертей воды, и закрыть все входные отверстия такой системы.

Правильно организованная ливневая канализация на участке, за которой проводится необходимый уход, позволит не только удалить излишки воды для защиты построек и насаждений, но и станет дополнительным декоративным элементом для двора и дома. Крыша, оборудованная подвесными желобами и стояком, выглядит законченной, а шум воды, стекающей по таким трубам во время дождя, послужит прекрасным сопровождением для спокойного сна.

В следующем видео вас ждет монтаж ливневой канализации.

Преимущества ливневого водоотвода

50-100 куб.м – именно столько ежегодно стекает воды от под загородного дома. Ливневая система собирает всю воду и равномерно делит ее по участкам. Если осадочная вода останется без контроля, то нанесет большой вред владельцу участка. Последствием этого может стать разрушение фундамента и гниение растительности на участке.

Ливнёвка имеет такие преимущества:

1. Монтажные работы легкие и недорогие;
2. Намного легче сделать уклоны для такой системы;
3. 90 % расположены на поверхности, что помогает  избежать засорения трубы, и облегчает доступ к ремонтным  работам;
4. Земельный слой почти не нарушается;
5. Лотки выполняют две функции: собирают и отводят воду.

Порядок строительства

Вообще, для начала требуется создать проект. Если нет возможности или желания воспользоваться услугами профессионалов, нарисуйте его в масштабе (на листке бумаги или в одной из программ). Так вы сможете довольно точно определиться с тем, чего вам надо и сколько. Закупив необходимые материалы можно приступать к работам.

Сначала устанавливают систему водостоков. Затем начинается монтаж ливневой канализации. Эту работу имеет смысл проводить одновременно с укладкой дренажной и канализационных систем, а также провести работы по подготовке у укладке дорожек и отмостки. Для всех этих работ требуется снимать грунт, так почему бы не сделать все сразу?

Установка дождеприемника — залить бетоном и «пригрузить» чем-то тяжелым, чтобы не выдавило

Если другие системы уже готовы или они просто не нужны, можно выкопать траншеи. Они должны быть больше требуемой глубины на 10-15 см. На дно траншей насыпают щебень, а в него укладывают трубы, ставят устройства. Щебень будет нейтрализовать силы пучения: он всегда остается подвижным, так что при нагрузках просто передвигается с места на место. Как вы знаете, установленные в нем устройства нагрузки почти не ощущают.

При установке дождеприемников их бетонируют. Вокруг ставят опалубку, заливают слоем бетона в 15-20 см. Его надо рассчитать так, чтобы нормально «легло» финишное покрытие, которое вы собираетесь настелить.

Советы эксперта

Обилие осадков для российской территории – вполне привычное явление. И потому на одном придомовом участке специалисты рекомендуют вести строительство сразу двух типов ливнёвок – линейной или точечной. Это позволит всей системе дождевой канализации функционировать максимально эффективно. Справляться с серьёзными объёмами дождевых и снеговых осадков вся система сможет лишь в том случае, если трубы будут выводить с участка лишнюю воду в траншеи, располагаемые за пределами придомовой территории.

Дадим нашим читателям всего несколько рекомендаций, которые помогут выполнить самому весь процесс строительства ливневой канализации.

1. Ни в коем случае не забывайте о необходимости соблюдения уклона ливнёвки в соответствии с требованиями СНиП. Это – одно из важнейших условий для правильного функционирования всей системы.
2. Сооружение и монтаж всех элементов ливневой канализации должно осуществляться правильно и корректно. В будущем это позволит их правильно эксплуатировать.
3. Стоит помнить и о том, что смотровые канализационные колодцы должны устанавливаться не только на участках пересечения труб, но и на участках, где длина этих элементов достигает 10 и более метров.
4. Трубы от системы дождевой канализации стоит заглублять на расстояние не меньше 30 см, чтобы все элементы не могли быть повреждены со стороны почвенной поверхности. при этом стоит также учесть параметры, позволяющие устранить проблему промерзания всей канализационной системы.
5. Прежде, чем по завершении строительства своими руками ливнёвки закапывать подземную её часть, необходимо провести тщательную проверку. Через всю систему стоит пропустить небольшое количество воды, чтобы исключить вероятность протечек и различных дефектов в уложенных коммуникациях.
6. Обязательно учитывайте тип местности, на которой планируете делать сооружение ливневой канализации. Если ранее вам доводилось осуществлять строительство ливнёвки на другой территории, то не стоит пользоваться теми же показателями. Помните о том, что характеристики каждой местности строго индивидуальны.
7. Кроме такого элемента как пескоуловитель при строительстве ливневой канализации используют зачастую жироуловители. Они предотвращают сильные загрязнения элементов канализационной системы.
8. Помните о том, что правильное сооружение ливневой канализации – это лишь часть работы. Такие конструкции требуют регулярных профилактических осмотров. Хотя бы два раза в год необходимо проводить тестирование ливнёвки. Отдельные её части следует проверять на предмет наличия загрязнений, проводить очистку фильтров, жироуловителей и пескоуловителей от загрязнений.
9. Все элементы для ливнёвки следует подбирать с учётом нагрузок, ведь они могут иметь различную прочность и, соответственно, выдерживать различную степень нагрузки.

На фото № 18 представлен один из элементов ливневой канализации, называемый пескоструйным уловителем.

Фото № 18

Для чего нужна ливневая канализация

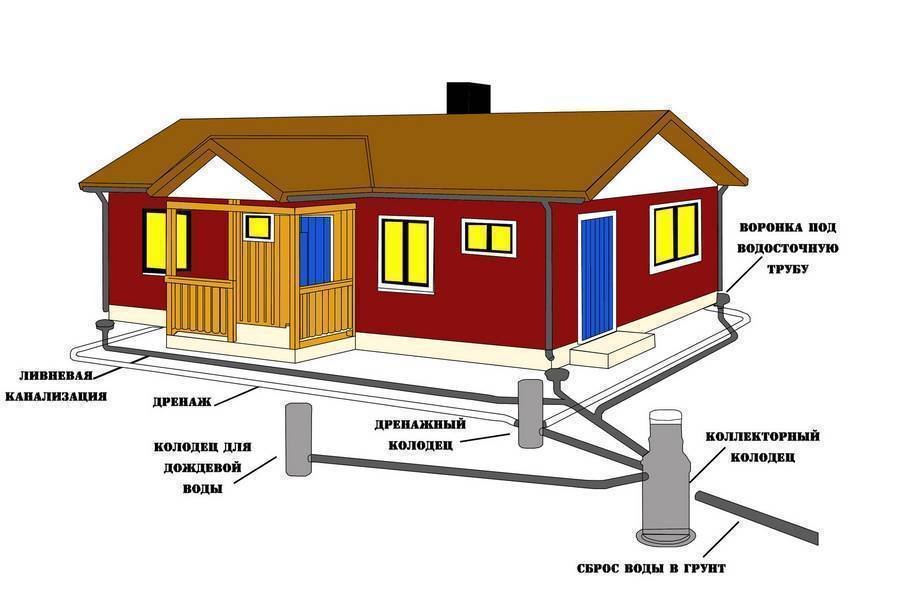

Главное назначение ливневой или дождевой канализации – отведение лишней влаги с территории вокруг дома. В регионах с большим количеством осадков необходимо куда-то отводить дождевые и талые воды. Если этого не делать, постепенно разрушаются дорожки, земля во дворе раскисает, а потом долго высыхает. Если еще и не сделать отмостку вокруг дома, дождевые воды подмоют и постепенно разрушат фундамент. В общем, ливневая канализация в частном доме — залог долголетия вашего дома, порядка и опрятного внешнего вида на вашем участке. Этот вид инженерных систем называют еще ливневка или дождевая канализация.

• Системы водостоков на крыше. Это закрепленные вдоль скосов водосточные желоба, в которые собираются осадки с крыши. Вниз они стекают через установленные воронки и водосточные трубы.

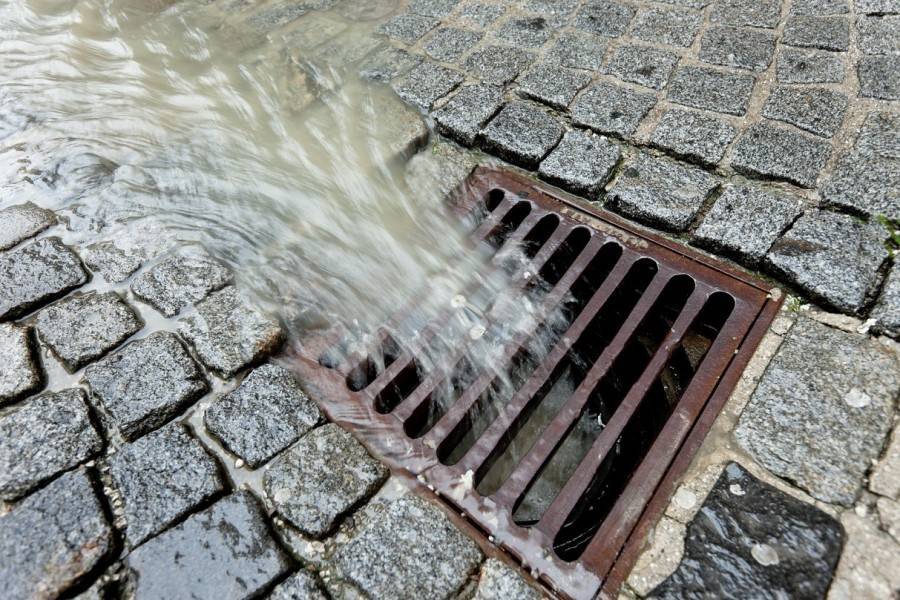

• Некоторого количества приемников осадков на грунте (приемных воронок, дождеприемников, линейных водоотводов, пескоуловителей). Они расставляются так, чтобы максимально эффективно принять осадки. Обычно точечные приемники или воронки ставят под водосточными трубами, несколько приемников ставят на бетонированных, асфальтированных площадках, там, где уложена тротуарная плитка. Линейные приемники ставят вдоль дорожек, а чтобы вода нормально стекала, покрытие укладывают с небольшим уклоном.
• Система хранения, перераспределения или сброса осадков.

Куда девать воду

Больше всего вопросов возникает с тем, куда девать стремительно прибивающие осадки. Во-первых, ливневая канализация в частном доме может стать поставщиком воды для полива. Для этого все трубы системы сводятся в большую емкость или несколько емкостей, а от туда уже, при помощи насоса, могут перекачиваться в систему полива.

Во-вторых, если поливать нечего или некуда девать такой объем жидкости, можно отводить ливневые воды в централизованную канализацию, сточную канаву, расположенный вблизи водоем. Если эти возможности реализовать нельзя, устраивают систему сброса воды в грунт. Это перфорированные пластиковые трубы, закопанные ниже уровня грунта.

Типы и их особенности

Ливневая канализация в частном доме может быть трех типов:

• Подземной. Все части системы находятся ниже уровня грунта. С точки зрения эстетики это отлично, но требует большого объема земельных работ и достаточно больших вложений средств. Оборудовать такую систему можно при строительстве или полной переделке участка. Бывают они двух типов — промерзающие и нет. Промерзающие зимой и ранней весной не работают, зато их устройство проще — глубина залегания обычно — менее метра (минимум — 30 см). Для незамерзающих ливневок требуется укладка труб ниже глубины промерзания грунтов. Для каждого региона она своя, для Средней Полосы России — порядка 150-170 см. Плюсы и минусы понятны сразу — большой объем земельных работ, и следовательно, высокая их стоимость.
• Надземной. Ливневки такого типа — водоотводящие желоба в покрытии, по которым вода стекает в какое-то определенное место или выводится в сад/огород.
• Смешанная. Часть дождевой канализации делают в грунте, часть — сверху. Оптимальный вариант и по расходам и по внешнему виду, и по количеству требуемых средств.

В каждом конкретном случае приходится проектировать свою собственную схему — единого рецепта нет. У каждого свой участок с его особенностями: впитывающей способностью грунта, рельефом, застройкой, планировкой.

Что точно надо сделать — отвести воду подальше от дома. Сделать это можно так, как на фото выше — установив в дорожке желоба и сливая воду на газон. Но это — только один из множества вариантов. Второе место, откуда желательно отвести воды — обширная вымощенная площадка. Как правило, тут образуются большие лужи, с которыми бороться трудно. Решить проблему можно сделав одну или несколько точек сбора воды — поставить точечные дождеприемники и отвести воду по одному из рецептов.

Линейные

Такой вид ливневой канализации спроектировать и организовать намного сложнее. Нужно провести точные расчеты, соблюдать правила и нормы. Вода в данном случае отводится не только от фундамента здания, а и от прилегающего к нему участка. Поэтому, схема сборки такого водоотвода намного сложнее.

Нужно соблюдать некоторые требования, в частности:

• Рассчитать и осуществить правильный уклон всей канализационной системы, чтобы вода ни в какой точке не застаивалась;
• Тщательно продумать очистные сооружения, чтобы вся система работала бесперебойно;
• Подобрать правильный тип водопроводных труб;
• Рассчитать глубину залегания.

Ко всему прочему, есть множество моментов, которые нужно будет учесть в процессе монтажа. Ошибки здесь непростительны. Переделывать всё заново будет слишком дорого!
