Дождевой лоток водоотводной бетонный с решеткой

Особенности лотков из пластика

Лотки из пластиков делятся на несколько групп:

• универсальные;
• особо прочные;
• износостойкие;
• глубокие.

часто идут.

Износостойкие лотки способны отводить большие объемы воды и функционировать в суровых условиях. Чаще всего оснащаются ребрами жесткости, решетками из чугуна и антивандальными креплениями. Основная сфера применения — территории загородных домов. Если требуется повышенная пропускная способность, то следует использовать глубокие лотки. У них увеличены параметры ширины и глубины, что позволяет монтировать систему дренажа на территориях с повышенным скоплением воды.

Преимущества пластиковых элементов:

• небольшой вес обеспечивает удобную транспортировку и монтаж;
• боковую стыковку облегчают специальные выемки;
• герметичное соединение с трубами обеспечивает желоб на дне лотка;
• пластик легко режется, что позволяет создать элементы с длиной менее метра;
• монтаж может осуществить один человек;
• пластиковый лоток может прослужить до 50 лет.

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

• Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение  М – монтируют на подсыпку, и оснащается собственным фундаментом).
• Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
• Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
• Лоток бордюрный – щелевой желоб с Г-образным  выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Способы монтажа

Существует несколько методов обустройства водоотводной системы с помощью ЖБВЛ:

• Внахлест. Изделия ставят с некоторым заходом друг на друга. Для этих целей используют трапециевидные лотки: узкая часть последующего лотка входит в широкую предыдущего.
• Пазовый. Этот способ применяют в том случае, если осуществляют укладку лотков под наклоном или в горизонтальном направлении. Каждое изделие имеет с одной стороны паз, а с другой выступ. При монтаже происходит «защелкивание» лотков друг с другом. Очень просто.
• Встык. Этот способен применяют для обустройства водоотводной системы, которая не рассчитана на большие нагрузки.

Важно! Чтобы обеспечить системе водонепроницаемость щели между изделиями герметизируют с помощью цемента или специальных полимерных составов

Маркировка и виды лотков для теплотрасс

Основным документом, регламентирующим размеры лотковых конструкций, является Серия 3.006.1-2.87, в ней описана и их маркировка, состоящая из следующей последовательности буквенных и цифровых символов:

• Л — лоток, аналогично обозначается и плита, которая его накрывает (литера П);
• д — ставится позади первой цифры указывает на доборные изделия;
• цифры от 1 до 38 — означают порядковый номер типоразмера и конструкции изделия;
• Число за дефисом обозначает равномерно рассредоточенное по площади 1 квадратный метр (м2) давление по вертикали в килограмм-силах (кгс), но чаще в тонна-силах(тс), которое выдерживает изделие;
• а — литера после второй цифры обозначает марки со стальными закладками.

Существует еще одна Серия 3.006.1-8 рабочих чертежей и типоразмеров лотковых элементов с отверстиями, имеющая иное условное обозначение. В ней буквенные символы и цифры согласно их позициям означают следующее:

1. КЛ —  лоток, ПТУ — перекрывающая угловая плита, ПДУ — плита днища угловая, ПТО — плита с отверстием, ЛКО — лотковое изделие с отверстием;
2. последующие три цифры означают длину, ширину и высоту изделия в сантиметрах;
3. последнее число после дефиса —  расчетная нагрузка в тс/м2.

Конструктивные и размерные параметры лотка ЛК 300.180.120-6 из Серии 3.006.1-8

Из лотковых элементов монтируют подземные сооружения, которые делят на две группы:

1. каналы — изделия, имеющие чистую высоту менее 150 см;
2. тоннели — инженерные коммуникации из лотков высотой 180 см и более.

Маркировка каналов и туннелей имеет буквенно-цифровое обозначение по аналогии с лотками и состоит из символов:

• КЛ — лоточные каналы, накрываемые плитами;
• КЛп — каналы лотков, которые опираются на плиты;
• КЛс — Конструкции из двух ЖБИ, опирающихся на торцы боковых стенок друг друга.

Цифра после буквенного обозначения указывают ширину канала в сантиметрах, следующая цифра — высота лотка в сантиметрах. Цифровой символ после дефиса — рабочая нагрузка в тс/м2.

Характеристики лотков крайних типоразмеров по Серии 3.006.1-2.87

Где используются

Используются такие изделия только в сочетании с твердыми покрытиями, так как для отвода влаги с грунтовых поверхностей предназначены системы дренажа.

Бетонный водоотводный лоток, накрытый решеткой

Лотки для ливневой канализации бетонные применяются в следующих местах:

• на улицах и пешеходных дорожках, покрытых тротуарной плиткой или асфальтом;
• на площадках, покрытых бетоном. Это могут быть аэродромные зоны, морские и речные порты, военные объекты;
• на автостоянках;
• на заправочных станциях в сочетании с плиткой или асфальтом;
• на больших площадях в городах;
• на территориях предприятий, внутри цехов;
• около различных объектов инфраструктуры. В комплекте с отмосткой обеспечивают качественную защиту зданий от талых, сточных и дождевых вод.

Благодаря водоотводным бетонным желобам повышается износостойкость и долговечность дорожных и других твердых покрытий.

Монтаж водоотводных лотков

До того, как начать монтаж лотков ливневой канализации, предварительно прорабатывается проектная документация, где отмечаются места расположения водоводов и их частей, комплектация системы, конечная смета за проект.

Монтаж водоотводных каналов выполняется в несколько этапов:

1. Подготавливаются траншеи соответствующих размеров. Они должны быть больше, нежели габариты лотков. Это необходимо для укрепления грунта в месте залегания конструкций. Грунт в траншеях утрамбовывается до достижения необходимой плотности.
2. В траншеи засыпается слой песка.
3. Поверх песчаной подушки укладывается слой бетона, который впоследствии будет служить опорой для бетонных лотков.
4. Посредством погрузочной техники изделия устанавливаются в траншеи, на бетонный слой. Такая подстилающая подушка не позволяет желобам смещаться при возникновении нагрузок.
5. Каждый лоток дождевой бетонный укрепляется по сторонам жидким бетонным раствором.
6. Для предотвращения расползания лотки между собой скрепляются пазовыми соединениями. Если необходимо герметично заделать стыки между соседними элементами, используется акриловый или битумный герметик.
7. Поверх полученных каналов устанавливаются решетки, защищающие систему от попадания в нее мусора.
8. Система водоотвода подключается к ливневой канализации. Обычно в конце лотков устанавливается пескоуловитель.

Монтаж водоотводных лотков

Следует отметить, что уровень верха установленной решетки обязательно должен находиться ниже уровня поверхности покрытия минимум на 5 мм. Для обеспечения самотека попадающей в каналы воды необходимо обеспечить уклон по направления дренажного колодца или центрального приемника воды.

Установка систем отвода воды может производиться как на заново создаваемое основание, так и на уже существующее покрытие. Если толщина уже имеющегося основания является недостаточной для устойчивого размещения элементов системы, выполняется его усиление методом наращивания толщины бетонной подушки.

Грамотно смонтированная система водоотведения с использованием бетонных лотков с решетками обеспечит своевременный отвод с покрытия поступающей воды и защитит любое покрытие от разрушения.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

• Сточные
• Коробчатые
• Щелевые
• Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток — разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

1. Металл
2. Чугун
3. Пластик
4. Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

• Определению системы водоотвода
• Схеме расположения каналов, точек забота и мест сброса воды
• Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

1. тип грунта;
2. вид поверхности;
3. уровень подземных вод;
4. схеме расположения различных построек, сооружений, дорожек, клумб;
5. частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.

Установка

Установка бетонных лотков для водоотведения состоит из нескольких несложных этапов:

1. Производится разметка участка согласно составленной схеме водоотводной системы из подготовленной документации.
2. По разметке роется траншея с уклоном в сторону приемника для стекающей воды, с учетом размеров лотков для водоотвода. Высота стенок траншеи должна быть немного больше высоты лотков.
3. На дне траншеи утрамбовывается демпферная подушка из песка, щебня и бетона, которая будет снижать нагрузку на грунт от веса коробов. Обычно используют бетон марки М400 или М500.
4. На бетонную подушку устанавливаются водоотводные лотки, при этом их боковые стенки должны быть перпендикулярны дну траншеи. Между собой элементы соединяются специальными крепежами, которые обычно прилагаются к изделиям. В случае отсутствия крепежей используется акриловый герметик.
5. Пространство между лотками и стенками траншеи заливают жидким бетоном и ждут полного застывания. После застывания производят монтаж решеток, если в дренажной системе использовали блоки с чугунной решеткой.

Если правильно провести расчеты и подобрать комплектующие с нужными техническими характеристиками, а также грамотно смонтировать дренажную систему, проблема с застоем воды на придомовом участке решится навсегда. Достаточно будет регулярно проверять каналы для стока и чистить их от мелкого мусора и песка.

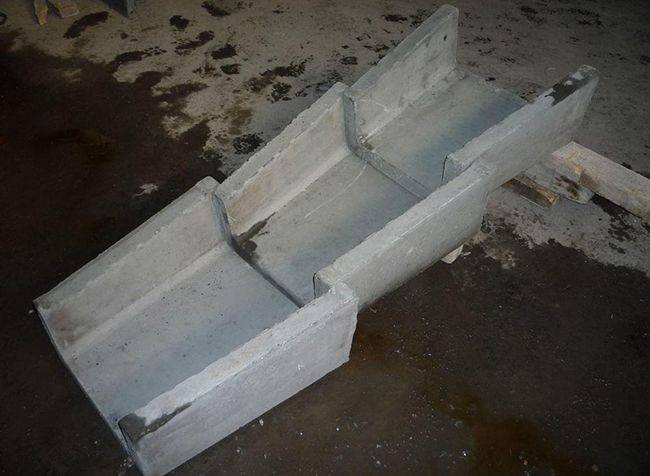

Как изготовить лоток Пошаговая инструкция.

Если вы решили изготовить водоотводящий лоток своими руками, то действовать следует в контексте следующей схемы: Начать следует с подготовки форм для заливки. Вопреки расхожему мнению, они могут быть не только металлическими, но и полимерными

Крайне важно тщательно обработать внутренние стенки формы машинным маслом. После смазывания формы, необходимо закрепить в ней арматуру; Крепить части арматуры следует не только относительно формы, но и относительно друг друга

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания

Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

Как правило, этот этап работ реализуется с помощью газовой или электрической сварки. Зафиксировать формы следует еще до начала заливки, даже незначительная подвижность выбранных ёмкостей считается недопустимой и может отразиться на качестве готового изделия не лучшим образом. Спустя неделю нужно аккуратно вытащить сформировавшийся канал из трубы, при необходимости нужно покрыть его слоем краски или любым антикоррозийным составом, не отличающимся шершавостью после высыхания. Это поможет повысить эффективность канализации за счет гладкой внутренней структуры.

На этом видео — кустарный метод изготовления

Даже при тотальном соблюдении описанной технологии срок службы лотка, изготовленного в домашних условиях может существенно отличаться от периода эксплуатации фабричного изделия, что само по себе логично. Однако, если следовать описанной схеме, то изготовленный вами лоток не будет уступать тому, который был изготовлен в заводских условиях по степени эффективности в процессе работы.

Смотрим как изготовить U — образный блок для отвода воды

Дороги для автомобилей и вспомогательные агрегаты на их территории серьезно страдают от деструктивного воздействия осадков и других атмосферных факторов. Осадки в виде дождя серьезно меняют режим эксплуатации дорог, поэтому их эффективный и своевременный отвод играет принципиальную роль.

Максимальный вред устойчивости конструкции оказывает т.н. свободная вода. Процесс эксплуатации сопровождается значительной усталостью дорожных покрытий, разрушением температурных швов, появлением трещин. Для того, чтобы максимально отсрочить этот процесс, применяются водоотводящие конструкции.

Геометрические формы ЖБВЛ

Геометрия ЖБВЛ может быть:

Трапециевидной. Их используют не только для отвода воды, но и для дренажа. При стыковке подобных изделий узкая часть предыдущего вкладывается в широкую последующего.

На заметку! Ж/бетонные лотки этой формы способны выдерживать значительный напор воды.

Полусферической (или параболической). Подобные изделия также используют для дренажа и водоотведения в парковых зонах и придомовых территориях. Эти лотки имеют довольно эстетичный вид и являются универсальными.

• П-образной. Они могут быть с круглым или прямоугольным желобом.
• Прямоугольной или квадратной. Как правило, изделия такой формы используют для прокладки разнообразных трубопроводов, проходящих под землей. То есть, лотки выполняют роль своеобразного кожуха, предотвращающего от влияния внешних факторов.

Способы изготовления бетонных водоотводов

Сегодня для изготовления бетонных водоотводных лотков используют два популярных метода. Рассмотрим их:

• вибропрессование;
• вибролитьё.

Вибропрессовочный способ производства ЖБИ не отличается особой сложностью:

1. Вначале цементный раствор заливается в специальную форму.
2. После этого, из смеси производится удаление пузырьков воздуха и лишней влаги. Для этого используют пресс.

Сам раствор включает в себя две основные составляющие:

• цемент;
• измельчённый наполнитель.

Наполнитель закрепляется специальными волокнами, которые могут состоять из разных материалов:

• металл;
• полимер;
• стекловолокно.

Перед тем как начать производственный процесс, все металлические детали, которые впоследствии будут включены в структуру водоотводных лотков, проходят обработку от ржавчины.

Лотки, производимые методом вибропрессования, имеют множество преимуществ перед другими изделиями

Рассмотрим преимущества лотков, изготовленных с помощью вибропрессования:

• демократичная стоимость;
• высокий коэффициент влагостойкости;
• устойчивость к механическим воздействиям;
• гладкая внутренняя поверхность, увеличивающая пропускные показатели канала и исключающая накапливание мусора в системе;
• устойчивость к температурным перепадам.

Однако, как и любое другое изделие, такие лотки имеют и свои минусы:

• большая масса, которая усложняет транспортировку этих изделий;
• довольно сложный монтаж.

Вибролитьё — это второй популярный метод изготовления водоотводных лотков. Процесс изготовления бетонных изделий при помощи вибролитья не отличается особой сложностью, однако, он является довольно медленным и затратным. Изделия, полученные таким способом, выходят менее качественными, чем аналоги, выполненные посредством вибропрессования.

Рассмотрим поэтапно процесс изготовления бетонных водоотводных изделий при помощи вибролитья:

1. В первую очередь раствор бетона заливается в специальную форму.
2. Далее форму с раствором располагают на специальном столе, который создаёт вибрации. Благодаря вибрационному воздействию бетонный раствор формируется и уплотняется.

Изделия, изготавливаемые методом вибролитья, уступают прочим в качестве

Вибрация не доходит до внутренней части раствора, действуя, как правило, только на внешние зоны. В результате получается недостаточно качественное изделие, которое довольно быстро приходит в негодность при эксплуатации.

Стандарты водоотводных изделий

Бетонные водоотводные изделия должны отвечать существующему европейскому стандарту EN 1433, определяющему их вид, условия эксплуатации, маркировку и предельную нагрузку. Всем изделиям присваивается определенный класс, соответствующий максимальному весу, воздействующему на изделия:

• Класс А15 — максимальный вес 1, 5 т.
• Класс В125 — максимальный вес 12, 5 т.
• Класс С250 — максимальный вес 25 т.
• Класс D400 — максимальный вес 40 т.
• Класс Е600 — максимальный вес 60 т.
• Класс F900 — максимальный вес 90 т.

ЖБИ лотки водоотводные производятся в двух категориях:

1. Стандартная серия — изделия способны выдерживать постоянную нагрузку 1,5-25 тонн. Продукция этой категории используется для пешеходных и автомобильных покрытий, автостоянок, дорог с узкими (до 50 см) обочинами.
2. Усиленная серия — элементы способны выдерживать нагрузку 40-90 тонн. Это очень прочные лотки, применяемые на любых видах дорожных покрытий, аэродромах, в промышленных цехах, в погрузочно-разгрузочных зонах.

Монтаж водоотводных лотков

Для монтажа системы водоотвода каких-то особых правил не существует. Перед началом работ следует разработать схему и произвести все необходимые замеры. Лотки нужно выбирать с учетом особенностей грунта и планируемой нагрузки

Важно так же определиться с пропускной способностью и глубиной залегания

Для монтажа потребуются:

• лотки с решетками;
• бетон;
• лопата;
• ножовка и молоток;
• пила (желательно — с алмазным диском);
• акриловый герметик.

по периметру

При рытье траншей необходимо учитывать не только размеры лотков, но и возможность сооружения бетонной подушки на дне и боковых бетонных опор. Кроме того, крышки лотков по окончании монтажа должны быть ниже уровня поверхности примерно на 5 см. Чтобы облегчить работу, лучше всего разметить местоположение каналов шнуром.

Когда каналы готовы, можно делать на дне бетонную подложку высотой 10 см и с небольшим уклоном. При неустойчивом грунте желательно усилить конструкцию стальными прутьями или проволокой. Лотки нужно уложить по центру каналов, закрыть решетки и обтянуть их стрейчем (чтобы облегчить удаления остатков бетона по окончании монтажа). Между стенками каналов и лотками отливаются опоры из бетона (толщиной примерно 10 см).

При создании угловых стыков на элементах отрезаются углы. Стыки нужно обработать герметиком. Если над системой водоотвода будет заливаться асфальт, то каналы необходимо накрыть ДВП. Для хорошей работы системы требуется ее регулярная очистка. Если лотки выбраны правильно, система прослужит много лет.

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

1. основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
2. для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
3. при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
4. анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
5. для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

1. при стенках монолитной конструкции меньше 10 см — 1,5 см;
2. при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Классификация бетонных лотков

Изготовление бетонных лотков осуществляется в соответствии с ГОСТом 21509-76, а также 26633-2015 и 13015-2012. Для отвода воды используют лотки П, U, трапециевидной формы. Через лотки вода идет самотеком, часто изделия выполняют с конструктивным уклоном (либо без).

Основные виды ливневых лотков по нагрузке и сфере использования:

• А15 – выдерживают нагрузку до 1.5 т, самые популярные для установки на обочинах дорог, в пешеходных зонах, на парковках, детских и спортивных площадках, в частных домовладениях.
• В125 – нагрузка максимум в 12.5 т, актуальны для реализации отвода воды в гаражных кооперативах, вдоль асфальтированных дорог.
• С250 – нагрузка до 25 т, лотки подходят для использования в системах на территории автостоянок, автозаправок, автомоек.
• D400 – расчетная нагрузка в пределах 400 т, данные изделия используют в монтаже систем железнодорожных вокзалов, на причалах, автомагистралях.
• Е600 – железобетонные лотки способны выдерживать нагрузки до 600 т, их монтируют на военизированных объектах, промышленных предприятиях, складах, в логистических центрах.
• F900 – максимальная нагрузка, которую выдерживают высокомощные изделия, применяются они для монтажа на территориях космодромов, аэропортов, военных баз.

Виды лотков по месту установки и применению:

1. Прикромочные – для обустройства дорог, защищают от скопления воды. Самый популярный вариант – лоток Б1-18-50, который монтируют на стыке обочины и проезжей части (но не ниже/выше полотна). Также часто применяют более емкие Б1-20-75, Б1-22-75. Монтируют лотки на основу из цемента, узлы между дорогой и изделием промазывают мастикой на битумно-резиновой основе.
2. Телескопические – их делают из тяжелого бетона М200/М300, армируют, используют для установки на склоне в дорожном строительстве (для поперечного дренажа), обустройстве приусадебных территорий. Вода отводится в низины.

По способу производства лотки бывают вибролитыми и вибропрессованными. Первая технология предполагает более низкие показатели прочности и стойкости итогового изделия, вторая значительно повышает качество.

Самостоятельный монтаж дренажных лотков

На фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

1. Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
2. По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
3. На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
4. На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
5. Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
6. Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

https://youtube.com/watch?v=f9QqaUKm1hY

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

• Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
• После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
• По пропускному диаметру определяют модель и внешние габариты водовода.
• На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
• На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
• Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
• После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.
