Необходимые инструменты и материалы
Подсчитать требуется метраж металлопластиковой трубы и количество фитингов. Проще всего это выполнить при помощи бечёвки и нескольких саморезов (гвоздиков).
От кранов, вдоль стены разматывается бечёвка. В местах изгиба или разветвления, забиваются гвоздики, и направление меняется. Соответственно, что от тройников, будут уже идти две(или три) бечёвки. Разметив таким образом всю систему, необходимо нарисовать её расположение не стене. Можно мелом или водоэмульсионкой.
Только после этого, бечёвку надо снять, и замерить её длину. Дополнительно подсчитать количество фитингов и их виды.
Относительно выбора диаметра трубы, есть уже сложившееся мнение. Практически для всех жилых домов и квартир, с избытком хватает металлопластиковой трубы ᴓ16 мм. Она обеспечивает подачу до 3 м3/час. А большинство счётчиков воды не рассчитаны на больший расход. Да и зачем больше?
Выбор производителя металлопластиковой трубы, пожалуй, самая трудная задача. На рынке достаточно часто попадаются подделки. Приобретайте трубу в солидном магазине или у проверенных поставщиков. Мы рекомендуем воздержаться от приобретения металлопластиковых труб китайских производителей. Слишком часто встречаются отрицательные отзывы. Наиболее качественные металлопластиковые трубы выпускаются в Бельгии (Henco), Германии (Frankische и Sanha).
Что потребуется из инструментов:

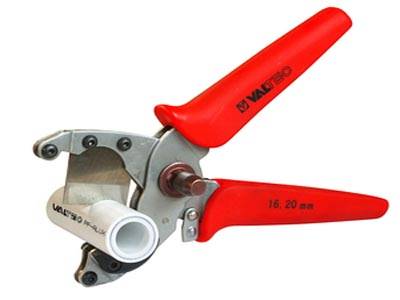

- Резак для металлопластиковой трубы (от 250 р).
- Калибр с зенкером (от 200 р).
- Кондуктор (от 500 р).
- Пресс-клещи (от 4000 р., но можно взять на прокат).
- Два газовых (или разводных) ключа.
- Молоток.
- Шуруповёрт.
Как работать с инструментом

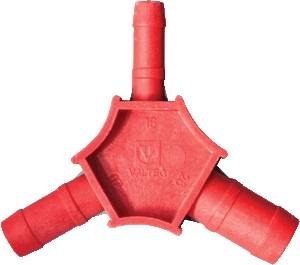

Калибр, восстанавливает форму трубы после разрезания, а зенкер снимает фаску и убирает заусенцы. Если калибр будет без зенкера, то его работу можно выполнить с помощью мелкой наждачки.
Кондуктор служит для сгибания металлопластиковой трубы. Он бывает внешний и внутренний. Использование внутреннего в некоторых случаях удобнее, ибо он не скользит в руках. Но не всегда возможно, ибо место изгиба может быть далеко от конца трубы. Поэтому мы рекомендуем остановиться на внешнем кондукторе.
Пресс-клещи, потребуются в том случае, если вы будете использовать необслуживаемые фитинги. Мы, на основании 16-ти летнего опыта, рекомендуем именно пресс-фитинги. И причина тут одна. Большинство жильцов, через год забывают про обслуживание обжимных фитингов. А это приводит к протечкам. Но выбор за вами.
Из расходных материалов потребуются: саморезы, крепления для металлопластиковых труб, лента ФУМ.
4 Hydrosta
Самая высокая гибкость
Страна: Южная Корея
Рейтинг (2018): 4.6
Hydrosta — это популярный производитель металлопластиковых труб из Южной Кореи. Отличительная особенность изделий фирмы — использование минимального количества фитингов при монтаже системы, чего удалось добиться благодаря очень гибким материалам. Бренд предлагает разные виды труб диаметром от 16 до 50 мм.
В числе основных преимуществ изделий от Hydrosta можно выделить:
- Возможность установки как внутри, так и снаружи здания;
- Высочайшую прочность материалов;
- Отсутствие диффузии кислорода.
Согласно отзывам покупателей, Hydrosta станет лучшим выбором для самостоятельной установки, поскольку она потребует гораздо меньшее количество фитингов в сравнении с аналогами.
Сравнение с другими типами труб
Металлополимерные трубы объединяют в себе высокую прочность металлических труб и химическую стойкость и долговечность полимерных (полиэтиленовых, пластиковых).
Трубопроводы, изготовленные из металлополимерных труб, могут эксплуатироваться без ремонта несколько десятков лет, в отличие от металлических трубопроводов, подверженных коррозии. В целях повышения химической и коррозионной стойкости металлические трубопроводы в таких случаях покрывают гальваническими растворами или изготавливают из специальных сплавов; в этом случае цена погонного метра трубы и стоимость прокладки трубопровода увеличивается многократно.
Прочность металлополимерных труб выше прочности обычных полимерных труб за счет армирующего металлического каркаса. В некоторых металлополимерных трубах этот каркас выполняет и другие функции, помимо непосредственно восприятия нагрузки. Например, в пятислойной металлополимерной трубе из полиэтилена, алюминиевая фольга, кроме того, что позволяет придать трубе определенную форму, изогнув её, также является барьером, ограничивающим перемещение кислорода между внутренним слоем полимера и наружным.
Расчет диаметра для двухтрубной системы отопления
Считать будем на примере простого дома в два этажа. На каждом из этажей имеем два крыла. В самом доме будет установлена двухтрубная система отопления с такими параметрами:
- в сумме потеря тепла – 36 кВт;
- потеря на 1-ом этаже – 20 кВт;
- потеря на 2-ом – 16 кВт;
- установлены трубы из полипропилена;
- работа системы в режиме 80/60;
- температура – 20 С.
Ниже показана таблица (а) исходя из данных которой, мы будем определять искомый диаметр трубы. В таблице зелёным цветом отмечены ячейки с наилучшей(оптимальной) скоростью движения жидкости.
Считаем.Через участок трубы, которая соединяет первую развилку и котёл, проходит весь объём жидкости, следовательно, и всё тепло, а это 38 кВт. Давайте определим, какую здесь нужно брать трубу.
Берём нашу таблицу, в ней ищем соответствующую строчку, потом идём по зелёным ячейкам и смотри вверх. Что мы видим? А видим мы, что при таких параметрах нам подходит два варианта: 50 и 40 мм. Естественно (об этом писалось выше) выбираем меньший диаметр трубы для отопления дома 40 мм.
Дальше смотрим на развилку, которая разделяет движение теплоносителя на второй и первый этажи (16 и 20 кВт). Опять смотрим значения по таблице и получаем, что в оба направления нужен диаметр трубы 32 мм.
На каждом этаже у нас по два крыла. Контур также разделяется на две ветки. Считаем первый этаж:
20 кВт / 2 = 10 кВт на крыло
Второй этаж по аналогии:
16 кВт / 2 = 8 кВт на каждое крыло
Опять берём нашу таблицу и определяем, что на данных участках нужна труба с сечением 25 мм. Также по таблице хорошо видно, что такой диаметр используем до тех пор, пока нагрузка не упадёт до 5 кВт, потом будем использовать трубы по 20 мм.
Вот таким нехитрым способом мы рассчитали все диаметры трубы для отопления дома нужных нам полипропиленовых труб для двухтрубной системы отопления.
Для обратной подачи воды не нужно рассчитывать ничего, там всё намного проще: всю разводку делаете трубами аналогичного диаметра, что и на прямую подачу. Как видите, ничего сложного нет. Нужна лишь хорошая, подходящая под конкретный случай, таблица.
Некоторые нюансы расчёта диаметра для металлических труб
Но вот на протяжённых системах может случиться так, что самые последние в цепи обогревательные элементы будут холодными или слегка тёплыми. Это тоже следствие неправильного выбора диаметра трубы. К счастью, потери тепла легко можно рассчитать:
q = k * 3,14 * (tв-tп)
q — потери тепла на 1 метр (Вт/с);
k – коэффициент теплопередачи (Вт * м/с);
tв — температура горячей подаваемой воды (С);
tп — температура окружающей среды (С).
Возьмём трубу диаметром 40 мм. Допустим стенка будет толщиной в 1.4 мм. Материал – сталь. Рассчитаем:
q = 0,272 * 3,15 * ( 80 – 22 ) = 49 Вт/с
Вот и ещё одно доказательство того, почему нужно брать диаметр трубы для отопления дома с меньшим диаметром. Ведь ясно, что чем более толстая труба, тем намного больше мы потеряем тепла.
А в данном примере мы получили потери в практически 50 Вт на 1 метр расстояния. И если система довольно протяжённая, то можно потерять всё тепло.
Но не расстраивайтесь! Такие точные расчёты нужны только для многоэтажных жилых домов. Для индивидуальных систем отопления всё проще: расчёты округляют в большую сторону и этим получают определённый запас.

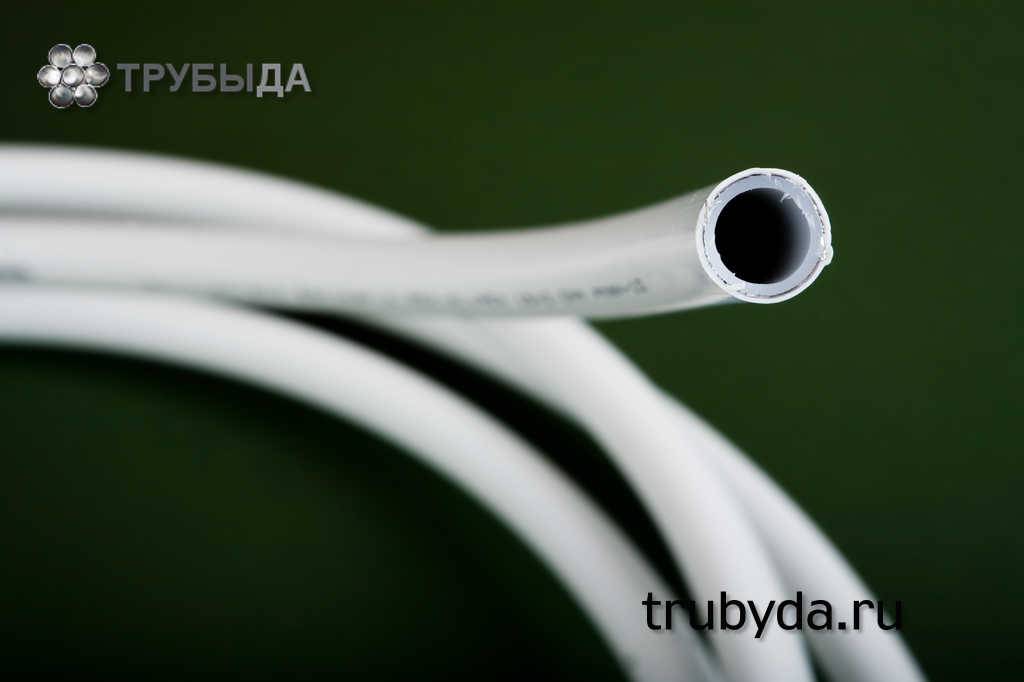

Конструкция труб из металлопластика
Хотя указывают 3 основных слоя, есть еще 2 клеевых, которые выполняют связующую функцию. Внутренний слой делается из полимера (он придает конструкции гладкость, повышая ее пропускную способность, которая не снижается с годами), средний — из алюминиевой фольги, наружный — снова из полимера, и соединяются они с помощью клея. Для этого используют составы с высокой степенью адгезии к полиэтилену, металлу.
Структура металлопластиковой трубы.
Алюминиевый слой: толщина и способ соединения
Благодаря алюминиевой фольге конструкции выдерживают повышенные механические нагрузки и перепады давления. Она обеспечивает защиту от линейных расширений. Кроме того, алюминиевая фольга формирует кислородный барьер.
На рынке представлены трубы с разной толщиной алюминиевого слоя. Она колеблется в диапазоне 0,15-0,6 мм. Но специалисты подчеркивают, что изделия с толщиной до 0,3 мм для системы водоснабжения покупать нежелательно, поскольку их можно повредить при монтаже. Оптимальной является толщина слоя в 0,35-0,55 мм, чтобы обеспечить прочность. В то же время изделия сохраняют необходимые показатели гибкости.
Если толщина алюминия выше, то процесс укладки станет сложнее. Кроме того, такие конструкции дорогие.
Тип пластика во внутреннем и наружном слое
Некоторые считают, что стоит выбирать полиэтилен высокого давления. Но для таких труб оптимальным является линейный полиэтилен и сшитый полиэтилен PEX. Если изделия предназначены для водопроводной системы, то они могут быть изготовлены из полиэтилена низкого давления. Это поможет сэкономить, не снижая их качества. Но такие трубы не выдерживают большой температуры. Для отопительной системы больше подходит сшитый полиэтилен.
Связующий слой
Клеевой состав обладает такими свойствами, чтобы надежно соединять несколько слоев. Точный состав такого клея компании-производители держат в секрете. Но покупатель может проверить сертификат, чтобы убедиться, что ничего токсичного при производстве не использовалось.
2 HENCO
Самая низкая цена
Страна: Бельгия (производится в Коста-Рике)
Рейтинг (2018): 4.9
HENCO INDUSTRIES — один из самых известных производителей фитингов, коллекторов и сантехнических труб в мире. Благодаря низким ценам продукция бренда пользуется большим спросом в нашей стране. Для российского рынка HENCO выпускает огромное количество товаров, в том числе — большой ассортимент металлопластиковых труб. В них используется обычная пятислойная система, способная выдерживать температуру до 110 градусов. У металлопластиковых труб HENCO есть уникальная особенность — наличие вставок экструзивного полиэтилена повышенной прочности во внутреннем слое, которые существенно увеличивают надёжность изделия.
В отзывах на металлопластиковые трубы HENCO пользователи отмечают низкую стоимость и высокую прочность изделий. Они полностью бесшумны и электробезопасны, а значит — лучше всего подойдут для домашних систем отопления или водопровода
В то же время, некоторые покупатели обратили внимание на невысокую максимальную рабочую температуру и недостаточную гибкость труб
В чем заключаются преимущества металлопластиковых труб
Благодаря своей пятислойной структуре металлопластиковые трубы устойчиво занимают передовые позиции по использованию в устройствах разнообразных коммуникаций.
Для профессионалов очевидно, в чем преимущество металлопластиковых труб:
Металлопластик непроницаем для кислорода, а потому угроза завоздушивания исключается полностью, если при монтаже систем отопительного типа используются трубы из этого материала.
Трубам из металлопластика не страшны гидроудары и даже резкие перепады давления воды. Химическое воздействие тоже не представляет угрозы для этих труб. Из-за малой теплопроводности снижена возможность образования конденсата при падении или повышении температуры. И, наконец, этим системам неопасен холод, замерзание им не нанесет фатального вреда. В этом также заключается преимущество металлопластиковых труб перед пластиковыми и металлическими.
Изделию нисколько не страшны коррозия и агрессивная среда.
Защитная оболочка пластика дополнительно «ограждает» от механических повреждений. Она также понижает коэффициент сопротивления потоку, то есть внутри труб не образуются отложения.
Легко и просто монтируется система любой конфигурации. Трубы соединяются фитингами – это можно сделать самому.
Трубу можно сгибать, соответственно, соединительные элементы используются в меньших количествах.
Металлопластиковые трубы могут использоваться при монтаже отопительных систем и линий, по которым подается горячая вода.
Довольно низкая цена.
Трубы из этого материала служат долго (у некоторых производителей гарантийный срок – не менее 30 лет).
Эстетично вписываются в интерьер.
У таких труб сравнительно малый вес, что значительно упрощает проведение монтажных работ даже в самых сложных водопроводных системах.
Трубы из металлопластика устойчивы к кратковременным температурным скачкам и спокойно функционируют при температуре 95 °С.
Пятислойная конструкция обеспечивает хорошее поглощение шума.
Все компоненты трубы отвечают санитарным требованиям.
Система водяных теплых полов активно начала развиваться с появлением труб из металлопластика. Стальные и пластиковые трубы не подходят, так как они должны быть тонкими, а это технически невозможно из-за свойств данных материалов. И если пластик не проходит из-за своей хрупкости, то стальные трубы не отличаются гибкостью, которая необходима для монтажа теплых полов. Кроме того, стальные трубы должны быть большего диаметра по сравнению с металлопластиковыми трубами. К примеру, согласно расчету требуется стальная труба с диаметром в один дюйм, аналогичный показатель у металлопластиковой трубы – полдюйма. Таким образом, когда начали применять металлопластик, теплые полы стали отвечать стандартам качества. Вместе с тем они недороги. И это еще одно преимущество металлопластиковых труб.
Учитывайте, что нужен свободный проход к местам, где трубы из металлопластика стыкуются, чтобы в случае необходимости устранять так называемый «плач» последних. В остальном же металлопластиковые трубы являются универсальными, так как их можно использовать и для наружных работ, и для внутренних.
Читайте материал по теме: Как выбрать трубы для водоснабжения
Подведем итоги, рассмотрев достоинства труб из этого материала:
Сильные стороны труб из металлопластика
Небольшой вес.
Реальная прочность выше, чем у труб полиэтиленовых и РЕХ – при расчете прочности не учитывается прочность алюминиевого слоя.
Показатель коэффициента линейного расширения в семь раз ниже, чем у РЕХ.
Температурная устойчивость превосходит аналогичный показатель у труб из полиэтилена и полипропилена.
Отсутствие воздействия коррозии.
Устойчивость к биологическому обрастанию и солевым отложениям.
Абсолютная непроницаемость этих труб для кислорода.
Показатель малой шероховатости обеспечивает низкие гидравлические потери.
Показатель химической стойкости превосходит аналогичный у труб из полиэтилена.
Гибкие и сохраняют форму.
Низкие показатели электропроводности, а также электронепроницаемости.
Низкие показатели теплопроводности – это предупреждает возникновение конденсата.
Устойчивость к многократным замораживаниям.
Затраты на монтажные работы с использованием металлопластиковых труб в три раза ниже, чем при использовании труб из стали.
Необходимо только два гаечных ключа при монтаже на обжимных соединителях.
При монтаже пресс-соединителей разрешено замоноличивание фитингов и дополнительного обслуживания не требуется.
Читайте материал по теме: Металлопластиковые трубы оптом от компании «СантехСтандарт»
Особенности строения металлопластиковых труб
Все виды металлопластиковых труб состоят из пяти слоев: внутренний и внешний выполняются из полимера, промежуточный – из алюминия. Между полимером и алюминием находится клеевая прослойка. Наружный слой из пластика защищает трубу от повреждений механического или химического характера, снижает интенсивность появления конденсата благодаря уменьшению теплопроводности изделия.
Наружный слой трубы позволяет ее использование в агрессивных средах. Промежуточный алюминиевый слой обеспечивает необходимые жесткостные характеристики металлопластиковой трубы, частично позволяет скомпенсировать тепловое расширение и служит преградой для проникновения кислорода. Внутренний слой имеет очень гладкую поверхность, что приводит к снижению внутреннего сопротивления при движении жидкости по трубе и предотвращает появление ржавчины либо отложений в трубе. Клеевые прослойки надежно скрепляют алюминиевый слой с внутренним и внешним, обеспечивая хорошие технические характеристики металлопластиковой трубы.
Металлопластиковые трубы имеют многослойную структуру
Наружный и внутренний слои производят путем сшивания молекул полиэтилена. В процессе сшивания молекулы полиэтилена образуют пространственные однородные структуры, поэтому труба получается бесшовная.
Виды и преимущества труб из металлопластика
Выбирая, что же лучше металлопластик или пропилен, каждый найдет много общего (строение и некоторые параметры) и различий (условия эксплуатации и монтаж).
Достоинства металлопластиковых изделий заключаются в следующем:
- возможность проведения жидкостей с большими температурами (до 120 °C);
- большой размерный ряд – 11 размеров с размером внутреннего диаметра от 10 до 90 мм;
- гибкость – позволяет изгибать изделие под углом до 90 градусов.
Однако изделия из металлопластика обладают целым рядом недостатков, и в первую очередь это срок эксплуатации, который зачастую не превышает 20 лет. Причина такого эксплуатационного срока связана не с качеством материала, а скорее является результатом особенностей монтажа и герметизации.
Первый и третий слои – это конструкционные полимеры (полиэтилен, полипропилен или полибутен), слой по центру — алюминиевая фольга.
Основные характеристики
Показатели металлопластиковых конструкций, как и характеристики полипропиленовых изделий, зачастую отличаются незначительно.
Основные параметры металлопластиковых изделий:
- предельная температура эксплуатации – 120 °C;
- рабочее давление – 2,5 МПа;
- теплопроводность – 0,43 Вт/м*К, этот показатель у метапола достаточно низкий, поэтому в эксплуатации возможно образование конденсата;
- шероховатость – 0,07, металлопластик устойчив к коррозии и нарастанию солевых отложений;
- гибкость – таким качеством будут обладать не все изделия из металопола, а только изделия с основой из полиэтилена.
Основное отличие металлопластиковых изделий это их термоустойчивость (конструкции из полипропилена выдерживают до 95 °C), а для установки потребуется только разводной ключ и ножовка по металлу. Не стоит забывать о расходных материалах. Нужное количество металлических деталей для соединения рассчитывается исходя из размера будущего трубопровода.
Правила монтажа
Металлопластиковые трубы собираются цанговым способом:
- Проводится планирование разводки трубопровода.
- Замеряется необходимая длина, после чего нужно проконтролировать срез трубы, так как он должен быть идеально круглым.
- На арматуру надевается накидная гайка фитинга и проверяется наличие уплотнительной прокладки.
- Конец другой трубы одевается в посадочное место фитинга, после чего производится закручивание гайки.
Возможна сборка металлопластиковых конструкций обжимным способом, при котором специальные гайки не закручиваются, а запрессовываются при помощи электрического или ручного пресса.
При сборке цанговым способом мастеру стоит помнить о том, что здесь потребуется постоянное подтягивание фитингов, в отличие от обжимного способа, который широко используется для систем подогрева пола и может скрываться даже в стенах.
Способы монтажа полипропиленовых и металлопластиковых труб отличны друг от друга, хотя бы потому, что с монтажом металлопластика справиться даже ребенок, при установке конструкций из полипропилена потребуется больше навыков в такой работе.
Особенности конструкции
Если углубленно разбираться в конструкции металлопластиковых трубок, можно выделить 5 прослоек:
- две прослойки клея;
- внутренний и наружный слой из полимеров;
- внутренний армирующий слой из металла.
Слои металлопластиковых труб
Алюминиевый
Толщина армирующего слоя из фольги может изменяться от 0,15 мм до 0,6 мм. При этом оптимальные размеры — от 0,3 до 0,55 мм.
Трубы из металлопластика для отопления можно соединить двумя способами:
- Встык — элементы трубопровода располагаются друг напротив друга так, чтобы края алюминиевой фольги совпадали.
- Внахлест — между двумя деталями образуется сварной шов, который компенсирует уменьшающийся слой алюминия при сварке.
Тип пластика во внутреннем и наружном слое
Чтобы сделать внутренний, внешний слой пластика на трубках, применяются разные виды полимеров:
- Полиэтилен PE-RT с высоким показателем термостойкости. Материал устойчив к ударам, изгибам. Не разрушается при температуре от -50 до 95 градусов.
- Сшитый полиэтилен с маркировкой PEX. Материал имеет высокие механические характеристики.
Разные виды пластика имеют различную маркировку. Она указывает на основные параметры.
Связующий
Для прочного соединения металла и пластика используются специальные клеящие составы. Если характеристики клеев могут различаться зависимо от добавляемых компонентов, то их безопасность для организма при эксплуатации является обязательным условием.
Можно ли ставить металлопластиковые трубы на отопление
Возможность использования этого материала в системах обогрева интересует многих владельцев квартир и частных домов. Отличная функциональность металлопласта и демонстрация хорошего КПД нагревательной системы, несложность соединения металлопластиковых труб делает их них самым востребованным видом трубной продукции для обогрева помещений в холодное время года. Основным конкурентом материала является изделия из полипропилена, но невысокая стоимость материала и возможность сборки нагревательного трубопровода своими руками служат весомыми аргументами в пользу металлопласта.
На что обращать внимание при выборе
Чтобы не совершить ошибок при покупке металлопластиковых труб на отопление, рекомендуется обратить внимание на некоторые технические нюансы:
- Температура теплоносителя не должна превышать +95 градусов.
- Предельное давление при максимальной температуре теплоносителя – до 10 Бар.
- Показатель рабочего давления при температуре горячей воды не выше +25 градусов не должен превышать 25 Бар.
- Возможно кратковременное повышение температуры горячей воды до +130 градусов.
Следует помнить, что для правильного монтажа металлопластиковой трубы придется выравнивать концы отрезков и снимать фаски. Для этих целей потребуется специальный прибор – калибратор.
Монтаж металлопластикового трубопровода своими руками, какие инструменты нужны
Для работы потребуются:
- труборез: выполняет ровный и без заусениц срез, перпендикулярный оси трубы — условие герметичной фиксации фитингов;
- калибратор: выравнивает трубу до идеально круглого состояния перед установкой фитинга;
- фаскорез: срезает фаску снаружи (внутри это делает калибратор) для герметичного контакта с прокладкой фитинга;
- трубогиб;
Фото 3. Трубогиб для изменения формы труб. Прибор применяется также для металлопластиковых изделий.
- пружина (сохраняет круглую форму сечения при ручном сгибании);
- для монтажа резьбовых фитингов: гаечные ключи;
- для пресс-фитингов: пресс-клещи (бывают ручными и электрическими).
Трубу отрезают с некоторым запасом, необходимым для установки фитинга. Прокладывают её на клипсах (устанавливаются с шагом в 1 м), прикрученных к стене саморезами или дюбелями.
Подсоединение к стальным трубам и радиаторам осуществляют так:
- на стальной патрубок наматывают паклю или иной уплотнитель и навинчивают специальный фитинг;
- снимают с фитинга гайку с разрезным кольцом и надевают их на МП-трубу;
- надевают трубчатое изделие на хвостовик фитинга и навинчивают гайку на резьбу, пока не услышат 4 потрескивания.
5 Kermi
Лучшее соотношение цены и качества
Страна: Германия
Рейтинг (2018): 4.5
Трубы компании Kermi пользуются повышенным спросом среди потребителей по всему миру. Продукция этого производителя сантехники и отопительного оборудования с полувековой историей представлена и в России.
Металлопластиковые трубы, выпускаемые брендом, соответствуют немецким стандартам качества и подходят для использования в системах следующего назначения:
- Системы газоснабжения;
- Водопроводные системы;
- Транспортировка сырья в промышленности;
- Отопительные системы.
При производстве труб Kermi используются современные полимеры и прочные алюминиевые сплавы.
В отзывах на продукцию компании покупатели отмечают богатый ассортимент изделий для систем разных видов и их высокую прочность. Кроме того, производитель предлагает довольно низкие цены и поставляет трубы в специальных упаковках, предотвращающих скручивание при размотке.
