Монтажа дренажных колодцев: Пошаговая инструкция из пластика и бетонных колец +Фото и Видео

Зачем необходим дренаж

Осушение земли необходимо для направления грунтовых и талых вод в нужное русло. Нужно отметить, что данный вид мелиораторских работ необходим не только на болотистой местности, но и в местах с неправильным потоком вод, что мешает нормальному увлажнению почвы.

Фото: вариант оформления поверхностного дренажа

Помимо этого, правильная дренажная система решает злободневный вопрос неудобного расположения участка. Иногда земля располагается в низине, из-за чего на огороде или в саду скапливаются стоки. Это может повлиять на качество и плодовитость деревьев и грунта, или способствовать развитию грибковых заболеваний.

Разрез дренажа

Основные принципы правильно установленного дренажа на участке

если грунт состоит из щебня, фильтрующий материал можно не использовать;
на глинистом грунте также можно пренебречь фильтрующим материалом, подсыпая трубы на 20 см. щебнем;
устанавливая осушительную систему в суглинистом грунте необходимо в обязательном порядке оборачивать трубы геотекстилем, чтобы предотвратить заливание;
на участках из песка дренажную систему усиливают как фильтром из геотекстиля, так и щебнем.

Подводя итоги, можно сказать, что строительство дренажной системы своими руками вполне возможно. Процесс оборудования осушительной системы действительно трудоёмкий, но вместе с тем очень даже понятный.

Пошаговая инструкция по изготовлению домика для колодца

Измерить диаметр или ширину оголовка колодца. На основании этих размеров будет рассчитываться периметр деревянной основы конструкции.
Из бруса сечением 50х100 мм изготовить деревянную раму. Удобней делать её на ровной поверхности, проверяя конструкцию при помощи строительного уровня.
К раме, перпендикулярно её основанию, прикрепить 2 бруса (вертикальные стойки) сечением 50х100 мм длиной 72 см. Вверху соединить их брусом сечением 50х50 мм, который будет играть роль конька.
Вертикальные стойки соединить с основанием каркаса (в его углах) при помощи стропил. Для того чтобы стропила плотно прилегали, необходимо верхние концы стоек с обеих сторон обрезать под углами в 45 градусов.
К основанию одной из сторон каркаса (в том месте, где будет дверь), прикрепить широкую доску. На неё в дальнейшем будут ставиться вёдра с водой из колодца. Её ширина не должна быть менее 30 см.
На оставшиеся стороны набить доски меньшей ширины. Это нужно для прочности конструкции и удержания её на кольце колодца.
Готовый каркас прикрепить на бетонное кольцо колодца при помощи болтов. Для этого необходимо совместить отверстия стоек и бетонного кольца, в которые вставить болты и закрутить гайки.
Установить ворот с рукояткой на вертикальные стойки. Закрепить его в конструкции.
Прикрепить к каркасу дверь с ручкой и шпингалетом.
Обшить фронтоны и скаты каркаса досками. Крайние доски скатов должны выходить за пределы конструкции. Это сыграет роль козырька и защитит фронтоны от намокания.
Закрепить кровельный материал на скатах крыши.

Каркас должен иметь правильную геометрическую форму, так как смещения и перекосы в будущем негативно скажутся на целостности конструкции. Места соединений деревянных элементов каркаса можно дополнительно укрепить металлическими уголками. Для этого подойдут саморезы с редким шагом резьбы диаметром от 3,0 до 4,0 мм и длиной от 20 до 30 мм.

Когда конструкция установлена на кольцо колодца, можно приступить к изготовлению ворота. Это приспособление необходимо для подъёма и спуска ведра.

Ворот для колодца

Круглое бревно длиной 90 см и диаметром от 20 см и более. Длина ворота должна быть на 4–5 см меньше, чем расстояние между вертикальными стойками. Это даёт возможность не задевать стойку краем ворота.

Размеры металлических элементов должны точно подходить к отверстиям ворота

Предварительно его нужно очистить от коры, выровнять рубанком и отшлифовать.
Для сохранения цилиндрической формы, края бревна обмотать проволокой или обтянуть металлическим хомутом.
В торцах бревна, по центру, просверлить отверстия диаметром 2 см и глубиной 5 см.

Перед изготовлением ворота бревно должно быть сухим и без трещин

Сверху закрепить металлические шайбы с аналогичными отверстиями. Это необходимо для предотвращения разрушения и растрескивания древесины во время эксплуатации.
Такие же отверстия просверлить на одинаковой высоте в вертикальных стойках. Потом туда вставить металлические втулки.
В готовые отверстия бревна вбить металлические пруты: слева — 20 см, справа — Г-образная рукоятка ворота.

Металлические детали для ручного ворота

Подвесить ворот с металлическими деталями на вертикальные стойки.
Прикрепить к вороту цепь и подвесить к ней ёмкость для воды.

Дверца на домик своими руками

К одной из сторон каркаса закрепить 3 бруска (предназначенные для каркаса двери) сечением 50х50 мм;

Брусы крепятся к стропилам и основанию всей конструкции

В соответствии с размерами каркаса собрать дверь из одинаковых досок. Сверху, снизу и по диагонали подогнанные доски скрепляются брусками;

Прикрепить металлические петли к дверце;
Затем установить дверцу на каркас и закрепить петли на саморезы или гвозди;

Дверные петли закреплены гвоздями

Закрепить на внешней стороне двери ручку и шпингалет;
Проверить дверь. Она не должна зацепляться при открытии и закрытии.

Установка кровельного материала

Последним этапом постройки домика для колодца будет установка гидроизоляционного слоя на крышу. Это сохранит древесину и продлит срок эксплуатации конструкции. В качестве защиты от воды используют рубероид или, как в нашем случае, мягкую черепицу.

В качестве кровли выбрана мягкая черепица

Основные принципы устройства системы

Для любой инженерной системы очень важен этап проектирования. Обустройство дренажа начинается с того, что надо найти самую высокую точку участка. И уже относительно нее будет выстраиваться вся схема будущей системы. На практике же от этой точки следует прокладывать траншею. Она должна идти с уклоном (в диапазоне 2−5 см, не больше) на глубину в 2 м, где будут заложены трубы.

Какой бы ни была система, смотровые колодцы всегда устанавливают там, где находятся узловые соединения, в то время как поворотные следует устраивать в угловых точках. Накопительный или фильтрующий типы должны быть конечной точкой системы. К ним и ведут все трубы, проложенные с уклоном. Для этой системы рекомендуется покупать специальные трубы из гофрированного ПВХ или полиэтилена. На них сделана перфорация — этого требуют условия эксплуатации системы. Такие трубы легко монтируются, что является одним из важнейших их преимуществ.

Чтобы обеспечить правильную работу канализационной системы в целом, следует провести определенную подготовку:

На дне траншеи устраивают своего рода «подушку» - слой песка толщиной 5 см, который нужно тщательно утрамбовать.
Дно и стенки канавы следует закрыть геотканью, которая в этом случае выполняет функции фильтра, и это предотвращает заиливание системы.
Следующим слоем (его толщина должна составить 10 см) засыпают щебень, а поверх укладывают перфорированную трубу. Еще раз проводится засыпка щебня, и затем этот слой опять закрывают геотканью, чтобы получился своего рода «слоеный пирог». На финальном этапе насыпают слой земли, который в свое время выбрали при устройстве траншеи.

Ввод в строй

Если вы думаете, что выкопали колодец, и на этом все закончилось, вовсе нет. Вам еще предстоит серия ежедневных упражнений. Вот их можно делать своими руками, без привлечения помощи. Сначала надо сделать гидроизоляцию стенок снаружи, потом — чистить и мыть стенки изнути и откачивать воду — чистить колодец.

После того как колодец выкопан, пару дней кольца оседают, занимают свои места. В это время внутри ничего делать не надо, но можно заняться наружной гидроизоляцией.

Гидроизоляция

Если колодец делали по второму способу — сначала копали шахту, потом ставили кольца — этот этап немного проще. Вам нужно будет слегка расширить зазор чтобы сделать гидроизоляцию. Если кольца ставили сразу, придется откапывать вокруг приличную канаву. Как минимум — до середины второго кольца. Когда грунт убрали, приступаем к гидроизоляции.

Лучше всего использовать обмазочную. Можно — битумную мастику, можно — другие составы. В принципе, можно наплавить или наклеить рулонную гидроизоляцию, в самом крайнем случае — обернуть пленкой. Пленкой дешевле всего, но служить она будет не более двух лет, и то при условии покупки дорогой и армированной.

Гидроизоляция, поверх которой уложен утеплитель (пенопластовая оболочка)

Раз уж вы все равно, откопали колодец, утеплите его. Пусть пока вы на даче зимой не появляетесь, но может, потом будете приезжать и холода. Так что позаботьтесь о наличии воды заблаговременно.

Чистка стенок и внутренняя герметизация швов

Через пару дней после того как колодец выкопали и «стакан сел», спускаетесь внутрь с веником, обметаете стенки. Потом стенки моете: обливаете, метете уже чистым веником. Снова обливаете, потом — веником. Воду откачали, слили подальше. На следующий день процедуру повторили. Так — дней пять-семь-десять. Пока внутренность и вода не станут чистыми.

Еще один момент. Не все бригады сразу промазывают стыки колец. Тогда после первой очистки вам необходимо стыки промазать раствором (цемент:песок в пропорции 1:3). Для улучшения эффекта можно добавить ПВА или жидким стеклом (вместо какой-то части воды, или развести ПВА водой). Также желательно подстраховаться от горизонтальных сдвигов колец. Особенно если они без замков. Для этого соседние кольца скрепляют металлическими пластинами, которые крепят на анкера. Эта мера строго необходима на нестабильных сыпучих или сильно пучинистых грунтах.

Соединение колец металлическими (лучше из нержавейки) пластинами

О некоторых особенностях копки колодцев и его чистки смотрите в видео.

Строительство колодца

Для работы потребуется набор простого инструмента.

Для тех, кто хочет соорудить колодец самостоятельно, нами составлена пошаговая инструкция:

На выбранном месте выкапывают круглую яму глубиной 1.5 метра и диаметром 1.3 – 1.5 метра. Дно ямы выравнивают и очищают от земли;

Выкапываем полутораметровую яму.

Над ямой устанавливают треногу с подъемной талью или лебедкой, к концу которой цепляют чалки с четырьмя крюками;

Над ямой устанавливаем треногу с подъемным механизмом.

Кольцо перекатывают к краю ямы и цепляют к крюкам за монтажные кольца, поднимают и опускают на дно. Желательно выставить его по уровню горизонтально. На него сразу ставят второе кольцо, промазав торец цементным раствором;

Кольца ставим горизонтально и ровно.

Один работник спускается на дно и начинает подкапывать грунт под нижним торцом нижнего кольца, собирая его в ведро. Помощник поднимает ведра и высыпает землю, подает инструмент для разработки почвы – лом, кирку, кайло и т.д.;

Начинаем подкапывать землю под колонной.

Когда кольца опустились ниже уровня земли, подкатывают следующую деталь и устанавливают на колонну;

Продолжаем наращивать колонну по мере ее спуска.

Когда колонна опустилась настолько, что начала активно поступать вода, на дно опускают шланг и откачивают воду поверхностным насосом, при этом продолжая копать. Необходимо углубиться в водоносный слой как минимум на метр – полтора;

Если пошла вода – откачиваем ее насосом и продолжаем копать.

Затем на дно насыпают слой водоупорной глины, трамбуют его, и начинают промазывать стыки цементным раствором с добавлением жидкого стекла или другим герметиком для бетонных поверхностей. Кольца соединяют стальными скобами или пластинами, покрытыми антикоррозионной краской;

Герметизируем швы и соединяем детали пластинами.

После твердения швов глину выкапывают, а на дно кладут деревянный щит с множеством щелей, на который насыпают промытый песок и гравий слоем 30 – 40 см;

На дно насыпаем слой песка и щебня.

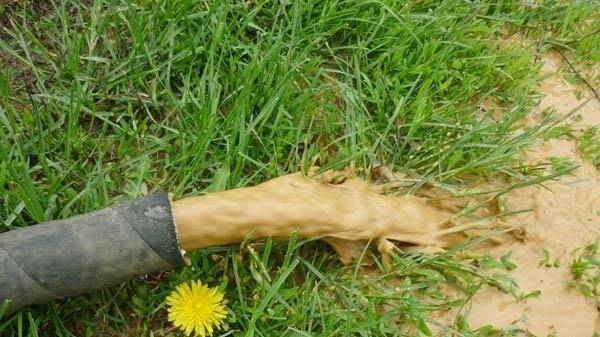

Когда вода набирается до постоянного статического уровня, ее откачивают насосом до тех пор, пока она не станет прозрачной и чистой;

Откачиваем мутную воду до появления стабильно прозрачной жидкости.

В конце производят строительство навеса, отделку оголовка и сооружают подъемный механизм. Вокруг надземной части делают глиняный замок. Отмостку можно строить только после полной усадки грунта – через 2 – 3 года.
