Насос для воды 12 вольт виды, характеристики, правила выбора

Сделать насос своими руками

Выполнить помпу для самогонного аппарата собственными силами совершенно не трудно. Необходимо приобрести требуемые инструменты и приспособления:

Корпус закрытого типа;
мини электродвигатель, 5.0 В;
термоклей;
источник питания, например, зарядное для смартфона;
пластиковые ленты для ротора;
ПХВ-трубки.

Для того, чтобы увеличить период работы электродвигателя, рекомендуется обработать его водостойким средством WD-40. Дальше подогретым ножом необходимо выполнить в корпусе отверстия для ПХВ-патрубков. Они обязаны входить внутрь на 2 см перпендикулярно относительно друг друга. Снизу проделывается отверстие для стержня электродвигателя. Приклеиваются трубки и электромотор.

Насосы циркуляционные для отопления: TL B08-H и TL B08H-12-1006

Технические характеристики:

напряжение – 12 вольт;
сила тока – 1,8 ампера;
мощность: 10 и 22 ватта;
напор воды от насосов около 6 метров для 22-ваттного и 3 метра для 10-ваттного;
производительность – около девяти метров за 60 секунд, то есть 9 литров за то же время.

22Вт – это, конечно же, не показатель для коттеджа, но на 6 квадратных метрах с таким насосом можно поддерживать тепло довольно долго.

Насос для отопления 12 вольт

хайтек 12 вольт

Насос-Мечта? Насос уже производится – с 2013 года. Модель насоса TL-B08/H, для локального водяного отопления самая подходящая модель 12-вольтового электронасоса – TL-B08H-12-1006. Марка насоса – Topsflo.

Причем насос – без сальников, а с магнитным приводом, то есть водяная часть (собственно насос) АБСОЛЮТНО герметична.

Электромотор без щеток – это как “компьютерный” вентилятор: не гремит щетками, щетки не тормозят, “вечный” – заменять нечего.

Рабочая температура теплоносителя 100-120 градусов, то есть отопительные системы “открытые” – без избыточного давления.

Недостаток – полностью пластмассовый корпус, а не алюминиевый, как на автомобильном водяном насосе – собрате. Нет, я ничего не путаю. С 2013 года выпускают насос с приводом не ремнем от вала ДВС, а просто электрический насос к радиатору, для японской Aisin Seki.

Пошаговая инструкция

Выбрав насос согласно техническим параметрам, очень важно его правильно подключить, установить и эксплуатировать. Далее будет дано описание установки и обслуживания нескольких типов насосов

Как установить и запустить?

Установка насоса выполняется согласно его особенностям.

Поверхностные модели подключаются следующим образом:

Насос установить на ровную поверхность и закрепить.
К всасывающему коннектору присоединить шланг или трубу.
Опустить всасывающую магистраль в воду.
К выходному коннектору присоединить фильтр, а после него рабочую магистраль.
Подключить к насосу аккумуляторную батарею согласно схеме, соблюдая полярность контактов.
Запустить устройство.

В случае с дренажными или погружными моделями, садоводу необходимо присоединить к выходному коннектору шланг и опустить насос в воду, например, в емкость. Глубина погружения должна соответствовать требования производителя.

Обслуживание

Все типы насосов требуют бережного и правильного обслуживания:

Необходимо строго соблюдать герметичность магистральных соединений.
При заборе воды из скважин, колодцев и естественных источников требуется оснастить насос фильтром.
Периодически очищать фильтр.
Во время работы следить за состоянием магистралей. Шланги не должны быть сжатыми, иметь повреждения. Это сказывается на рабочем давление и может привести к перегреву оборудования.
Строго соблюдать полярность подключения и требования к рабочему напряжению.
При слабом заряде аккумулятора отключать насос для подзарядки.

После окончания работы насос нужно собрать и просушить. При долгом простое устройство нужно разобрать для очистки от отложений.

Устройство и принцип работы

Устройство прибора достаточно простое. Оно состоит из электрического мотора и стального корпуса. Благодаря ротору вращения передаются на крыльчатку и вал. Так создается разрежение на входной трубе при втягивании воды.

Использование такого устройства имеет массу преимуществ. Так, вода двигается быстрее, нагрузка на котел небольшая, и батареи во всех комнатах одинаково нагреваются. При правильно составленном проекте можно сэкономить на горючем.

Для отопления используют варианты «сухого» и «мокрого» типа. Сухой конструкция считается, когда ротор от жидкости отделен с помощью перегородки. Она обычно выполнена из уплотнительных колец. Между ними в процессе работы образуется пленка воды, которая и обеспечивает герметизацию электрической части. Для поджатия колец при износе предусмотрена регулирующая пружина.

Перед использованием циркуляционного насоса 12 вольт следует предварительно посмотреть обучающее видео

Разновидности «сухого» типа насосов циркуляции:

Консольная компоновка;

Вертикальная;

Блочная.

Агрегаты циркуляции «сухого» типа актуальны для систем с большим расходом, котельных или при отоплении нескольких зданий. Коэффициент полезного действия может достигать 80%. При этом устройства не нуждаются в профессиональном обслуживании.

«Мокрый» тип от жидкости отделяется только с помощью статора. При работе устройство не шумит и не требует обслуживания. Его используют на небольших контурах со средним коэффициентом полезного действия. Мощность такого прибора небольшая, ему требуется мало электроэнергии.

Обзор известных производителей мини-насосов для перекачки воды

Признанной популярностью пользуются польские модели известного завода Aquael. В агрегатах установлены современные энергосберегающие моторы. Уплотнительные кольца характеризуются высоким качеством изготовления, благодаря чему снижаются потери эффективности.

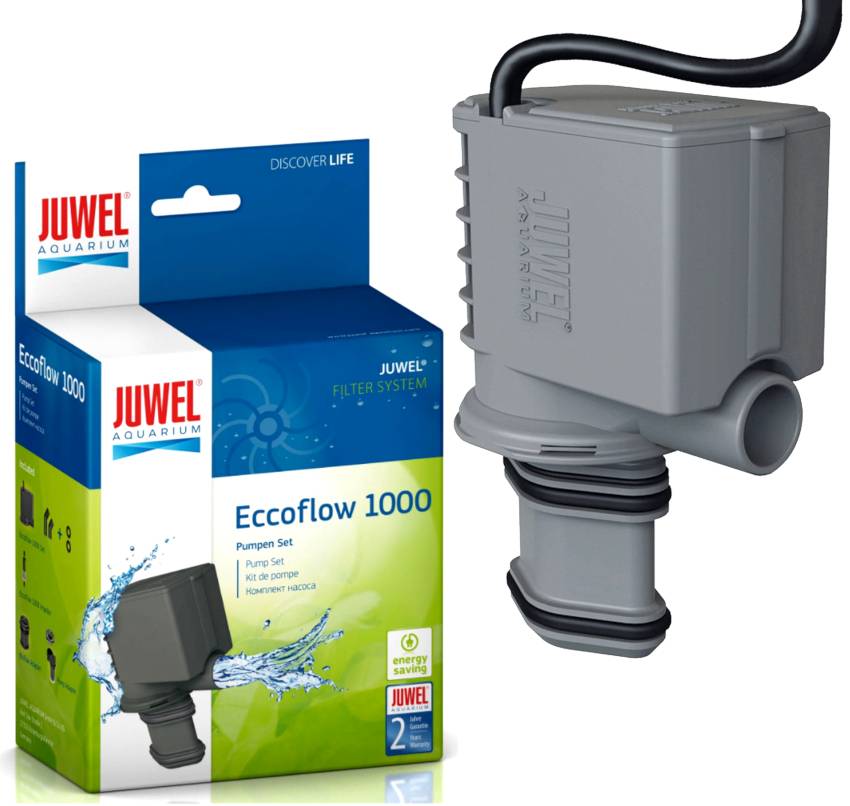

Маленькие насосы Juwеl Eccоflow характеризуются низким уровнем шума и комплектуются фильтрами со встроенными адаптерами

Мощные и производительные модели лопастных агрегатов предлагает немецкая компания Juwеl Eccоflow. Маленькие насосы для перекачки воды характеризуются низким уровнем шума. Модели комплектуются фильтрами со встроенными адаптерами.

Погружные насосы для перекачки воды из колодца небольших габаритов предлагает компания AquaClеar. Агрегаты преимущественно используются для аквариумов. Производительность устройств состоит в пределах 480-1500 л/с, а развиваемый напор составляет 0,7-1,7 м.

Известным производителем погружных мини-насосов является компания Ehеim. При помощи регулятора мощности можно осуществлять изменение производительности агрегата. Такие насосы можно применять для аквариумов, орошения газонов и в декоративном садоводстве.

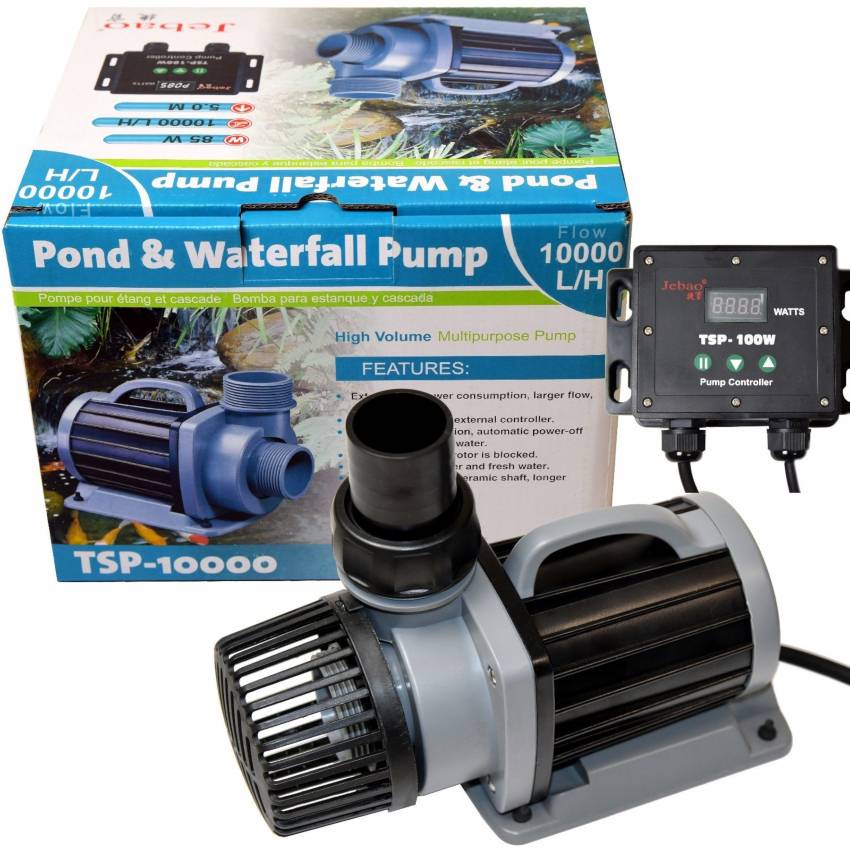

Лучшие насосы для аквариумов предлагает фирма Jеbao. Оборудование можно использовать как для пресных, так и для соленых вод. Большинство моделей оснащены датчиком света и таймером для остановки работы агрегата на 10 минут. При помощи контроллера можно запрограммировать мощность и силу движения водяного потока.

Лучшими насосами для аквариумов считаются изделия компании Jеbao

Для перемешивания воды в уличных водоемах и аквариумах можно установить компактные насосы фирмы Xilоng. Модели характеризуются простой конструкцией, легко монтируются и эксплуатируются. Агрегаты работают тихо, отличаются надежностью и долговечностью.

Насосное оборудование представлено сегодня в широком видовом многообразии. Каждая из моделей отличается конструктивным исполнением, сферой использования, мощностью, производительностью и рабочим напором

Выбирая конкретный тип агрегата, важно основываться на технических характеристиках устройства, подходящих для выполнения заявленных требований

Повысительный насос для дачи: какие бывают

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

По типу охлаждения:
- с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
- с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
По способу включения:
- ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
- автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
- комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.
  Повысительные насосы с горизонтальным и вертикальным расположением
По способу установки:
- горизонтально;
- вертикально;
- в обеих позициях.
По наличию скоростей:
- одноступенчатые — имеют одну скорость подкачки;
- многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
По типу конструкции:
- ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
- вихревые — производительные, но шумные и требующие специальной обвязки.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали

Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

Расчет циркуляционного насоса

Простой расчет циркуляционного насоса для системы отопления дома приведен далее. Необходимо в первую очередь рассчитать его производительность. Единица измерения — кг/ч. Значит, от производительности напрямую зависит объем теплоносителя, который пройдет по системе к радиаторам отопления за час и, следовательно, количество тепла, перенесенное от котла к батареям. На вопрос — как рассчитать циркуляционный насос для отопления дома, отвечает применяемая формула V=(SхQ)/(Сх(T1 — T2), где:

Q — потребление тепла (Вт/м. кв);
S — площадь помещения в (м. кв);
V — производительность насоса в кг/ч;
С — удельная теплоемкость жидкости. Для воды его величина — 1,16.

Т1 и Т2 — температуры на выходе/входе. Стандарт — 20 градусов, а если организована система отопления пола, то эта величина составляет 5-10 градусов Цельсия.

Согласно стандартам для индивидуального дома величина Q составляет 100 Вт/кв. Метр.

Согласно вышеприведенной формуле результат получается в кг/час, а т. к. производители насосов используют величины в м.куб/час, то перерасчет произвести несложно, нужно полученный результат разделить на плотность теплоносителя. Для воды плотность при 80 градусах Цельсия равна 971,8 кг/м. куб.

Установленный насос для циркуляции воды в системе отопления требует расчета весьма важного показателя — напора. Потому, что при низком напоре система будет неэффективна. Вычисления начинают с измерения длины труб, их диаметра и подсчитывается количество и вид арматуры

Вычисления начинают с измерения длины труб, их диаметра и подсчитывается количество и вид арматуры.

Для расчета применена формула H=(RхL+Z)/pхV, где:

R — сопротивление (Па/м.) ровного участка трубы;
L — общая длина труб системы (м);
Z — суммарное сопротивление (Па) фитингов и арматуры;
P — плотность теплоносителя (кг/метр. куб.);
V — скорость движения теплоносителя (м/с).

Расчеты по приведенным выше формулам требуют определенного навыка и знаний. В помощь потребителям появилось множество программ, которые позволяют в режиме онлайн подобрать подходящий насос. Поэтому задача — как рассчитать циркуляционный насос для системы отопления может легко решиться с помощью, например, программы Wilo-Select Online (программа выбора насосов онлайн).

Возможности этой полезной программы:

данные об изделиях обновляются раз в сутки;
программа определяет гидравлические параметры систем и насосов;
программа рассчитывает расходы в течение всего срока службы;
формат документов — Acrobat PDF.

Эта программа прекрасный помощник для расчета параметров циркуляционного насоса Wilo.

Предназначение насосов

Погружные насосы используются не только для перекачки воды из колодцев или скважин. Применять их можно для транспортировки любых жидкостей под нужным напором.

Спектр использования приборов погружного типа довольно широкий:

обеспечение водоснабжением частных домов;
отведение канализационных стоков от частного дома;
подключение к пожарной системе безопасности;
полив участка;
нагнетание давления в системе водоснабжения;
функционирование фонтанов, аквариумов;
наполнение, или очищение от влаги больших емкостей (бассейны, подвалы, колодцы);
создание «полевого душа»;
разлив напитков.

Приборы погружного типа можно объединять с другими, более мощными, для увеличения производительности. В частности, так смогут работать насосы, изготовленные италийской фирмой Педролло. Такой вариант подходит, например, в ситуации, когда подключение наземного насоса для выкачки воды затруднено (глубокое залегание пластов воды), а реальные нужды потребления жидкости высокие (городское водоснабжение).

https://youtube.com/watch?v=p1twcgiduZg

Монтаж погружного насоса

Если у вас нет возможности или желания привлечь к установке погружного насоса в источник специалистов, это можно сделать и самостоятельно, предварительно изучив рекомендации производителя по монтажу и приобретя все необходимое.

Вам понадобятся:

Шланг или пластиковая труба подходящего к напорному патрубку диаметра;
Страховочный металлический или синтетический трос;
Кабель достаточной длины для подключения к электросети;
Фиксирующие элементы – скобы, муфты.

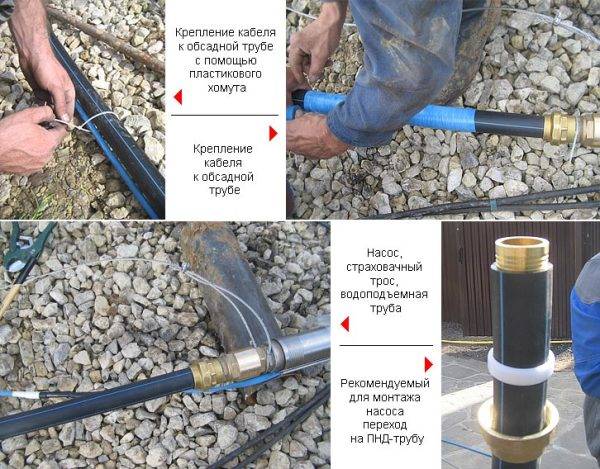

Порядок установки насоса в скважину

Инструкция по монтажу для всех подобных агрегатов стандартная, и может незначительно различаться в деталях:

К насосу с помощью муфты присоединяется шланг, по которому вода будет подаваться из источника;
Шланг и электрический кабель скрепляются друг с другом скобами или хомутами;
В специальную проушину в верхней части корпуса продевается страховочный трос;
Насос опускается в скважину или колодец посредством этого троса. Опускать его на кабеле нельзя!

После достижения агрегатом требуемой глубины трос закрепляется на оголовке скважины или стенке колодца, а кабель подключается к сети.

Минимальное потребление электроэнергии – немецкие насосы Wilo

Насос предназначен для использования в однотрубной и двухтрубной системе отопления, а также для «теплого пола» и для системы кондиционирования. Потребляемая мощность этого насоса – от 3 до 20 Вт. Характеристики энергоэффективности были сняты, при перекачивании воды температурой +60 °С. Сравним энергопотребление Stratos PICO с другими домашними устройствами. Самому современному холодильнику класса A++ требуется около 22 Вт на 1 час работы (в паспорте указывают потребляемую мощность за год – 200 кВт·ч). А вот экономичной посудомоечной машине последнего поколения, расходующей всего 10 л воды на 14 комплектов посуды, понадобится целых 970 Вт. Стиральная машинка израсходует около 1000 Вт в режиме стирки. Не говоря уже о мелких домашних электроприборах – кофемашине, электрочайнике, соковыжималке, кухонном комбайне. Они расходуют от 200 до 1000 Вт·ч каждый. Правда, их высокое энергопотребление сглаживает короткий промежуток времени для работы. Теперь проанализируем расход стандартного циркуляционного насоса. Технические данные показывают, что потребляемая мощность варьируется от 40 до 90 Вт·ч. Если взять среднюю величину, то получится, что за день будет израсходовано около 1500 Вт. Несложный подсчет показывает, что Stratos PICO за сутки потратит в среднем 276 Вт. Меньше в 5 раз – согласитесь, приличная разница. По энергоэффективности насосу был присвоен класс A. На сегодняшний день, многие из нас даже не задумываются, что заменяя устаревший насос высокоэффективным насосом, мы можем также позаботиться о защите окружающей среды. По последним данным концерна Wilo SE использование высокэффективных насосов помогает не только экономить электроэнергию и средства, но и значительно сократить выбросы CO2. Уменьшение выбросов СО2 на 11 млн. тонн, благодаря замене на высокоэффективные насосы, были зафиксированы концерном только в Европе.

Разновидности водяных насосов по принципу действия

Лопастные агрегаты воздействуют на перекачивающуюся жидкость посредством специального колеса. На нем располагаются лопасти, которые направлены в противоположную сторону относительно движения воды. В результате перенесения вращательного момента на вал колеса с вала двигателя между лопастями возникает центробежная сила. Жидкость из функциональной камеры начинает вытесняться, попадая в напорную трубу под высоким давлением.

Лопастной насос может быть представлен одно- или многоступенчатым агрегатом. Первый вариант оснащен одним колесом вращения, а второй – несколькими.

В зависимости от конфигурации рабочего колеса лопастные агрегаты могут быть центробежными, вихревыми или самовсасывающими.

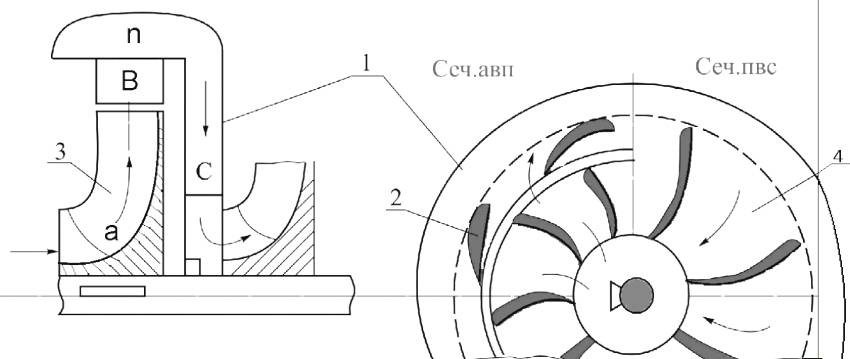

Устройство лопастного насоса: 1 – направляющий аппарат; 2 – лопатки; 3 – рабочее колесо; 4 – межлопаточные каналы

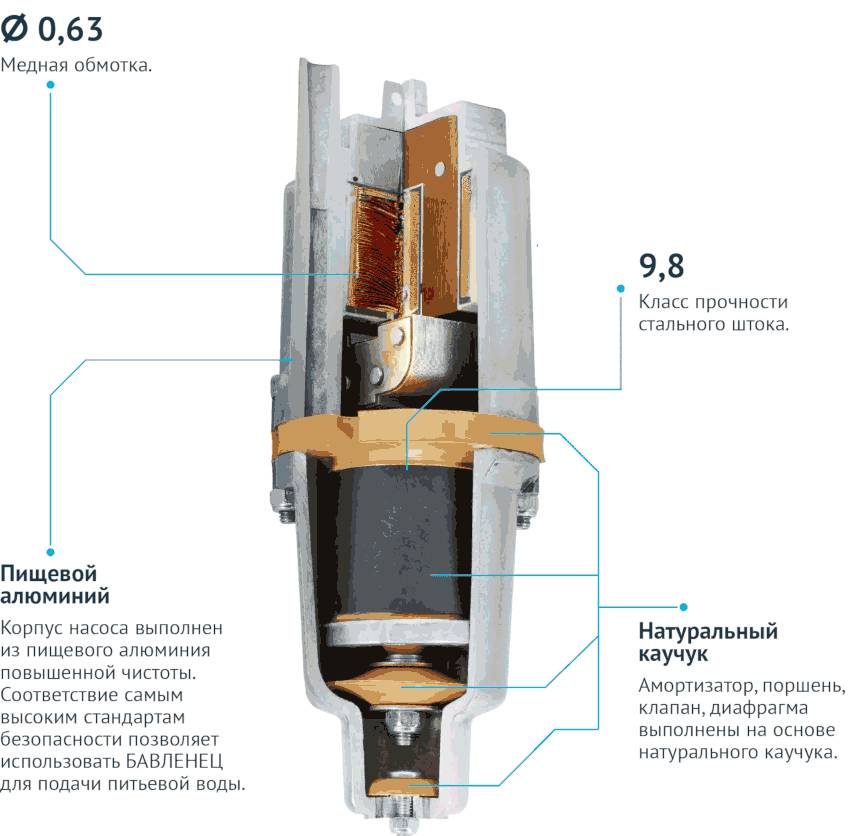

Вибрационный насос для перекачки воды из емкости любого размера и типа оборудован функциональным резервуаром, разделенным посредством пластинчатой мембраны. С одной ее стороны находится полость, заполненная жидкостью, а с другой – вибратор, который приводит тонкую мембрану в движение. Мембрана поочередно изгибается в разные стороны, изменяя функциональный объем полости и внутреннее давление в ней.

При снижении давления происходит разряжение, способствующее открыванию впускного клапана. В это время вода из всасывающего патрубка свободно перемещается в полость агрегата. При смене положения изгиба мембраны на противоположное давление возрастает, интенсивно выталкивая воду через клапан наружу.

По уровню эффективности вибрационные насосы уступают лопастным агрегатам. Они быстрее выходят из строя. К тому же характеризуются высокой степенью вибрации. Однако имеют более низкую стоимость, а также для ремонта агрегата не потребуется больших затрат.

Вибрационные погружные насосы способны поднимать воду на большую высоту

Варианты обеспечения автономной циркуляции

Циркуляционный насос 12 вольт

Этот вариант хорош для небольшого дома. Эффективная длина отопительного контура не должна превышать 100 м, необходимая скорость циркуляции около 0.6 куб. м в час (котел до 20 кВт).

Я установил у себя циркуляционный насос 12 (двенадцать) вольт от автомобиля Bosch 0392020034.

Насос довольно шумный. Помещение, где он стоит, должно быть звукоизолированным. У меня насос установлен в котельной, стоящей отдельно от дома.
В документации к насосу ничего не говорится о его способности работать непрерывно. В целом обещанные инструкцией 25 тыс. часов наработки на отказ – это вполне достаточно (это пять лет реальной эксплуатации), но можно ли его гонять непрерывно, не выключая, неизвестно. У меня он работает с 01.10.2011. Купил сразу два, один поставил, второй в резерве на случай сгорания.
