Схема подключения насосной станции для дома и дачи

Конструкция и работа насосной станции

Как было сказано выше, в данной статье строительного журнала samastroyka.ru, насосная станция для бытового пользования имеет довольно простую конструкцию. В первую очередь это, конечно же, насос, который обеспечивает подъем воды на нужную высоту и нагнетает давление в системе водоснабжения.

Без насоса работать насосная станция не будет, а вот без автоматики, вполне может, только управлять ею придётся вручную. Чтобы этого не случилось, на насосной станции устанавливается блок автоматики, состоящий из реле давления, манометра и электроники. Когда нужное давление в трубопроводе достигнуто требуемого значения, автоматика выключает забор воды из ёмкости и прекращает подачу питания на центробежный насос.

Нетрудно догадаться, что когда давление упало ниже выставленного значения на насосной станции, автоматика включает центробежный насос, происходит забор воды и нагнетание давления в трубопроводе до выставленного предела. Нижний и верхний порог давления, при котором будет выключаться и включаться насосная станция, можно легко выставить на самой автоматике.

Ну и что касается расширительного бака, то он позволяет вмещать в себя некоторый объём воды, для того чтобы всё время не включать насосную станцию. К примеру, без расширительного бачка, чтобы помыть руки, насосная станция, сразу же включится в работу при открытии смесителя и возьмёт некоторое количество жидкости из накопительной ёмкости. При установленном расширительном баке на насосной станции, включение насоса не произойдёт, поскольку вода будет некоторое время поступать из расширительного бака.

Такой подход в работе насосной станции, позволяет существенно увеличить ресурс работы центробежного насоса. Следует сказать и о том, что в расширительном баке насосной станции, установлена специальная мембрана, которая обеспечивает нужное давление в системе водоснабжения, когда расширительный бак наполнен водой.

Как установить насосную станцию

Перед тем как подключить насосную станцию, нужно определиться с местом её установки. Чаще всего, это отдельное помещение в котором уже стоит накопительная емкость к которой и будет впоследствии подключаться насосная станция. Если насосная станция подключается к скважине или колодцу, то соответственно, чем ближе она к ним будет расположена, тем лучше.

Последующая инструкция по подключению насосной станции, предполагает, что к месту установки уже подведена труба от колодца или от накопительной ёмкости. Итак, для подключения насосной станции понадобятся:

1. Несколько дюймовых шаровых кранов;
2. Дюймовые металлические уголки;
3. Две дюймовые «американки»;
4. МРВ или МРН для подключения пластикового трубопровода к насосной станции (Муфта резьба внутренняя и муфта резьба наружная;
5. Обратный клапан на 1 дюйм.

Кроме того, нужна будет пакля для напаковки резьбовых соединений или фум-лента.

Из инструментов, перед тем как подключить насосную станцию, следует подготовить:

1. Ножницы по пластику;
2. Паяльник для пайки ПВХ труб;
3. Пассатижи (чтобы сделать зазубрины на резьбах, для лучшей намотки палки);
4. Отвёртка;
5. Пакля и смазка для неё.

Что касается подключения насосной станции к электричеству, то для этих целей следует взять нужной длины кусок трёхжильного провода, сечением не менее 1,5 квадрата, изоленту и розетку с заземлением.

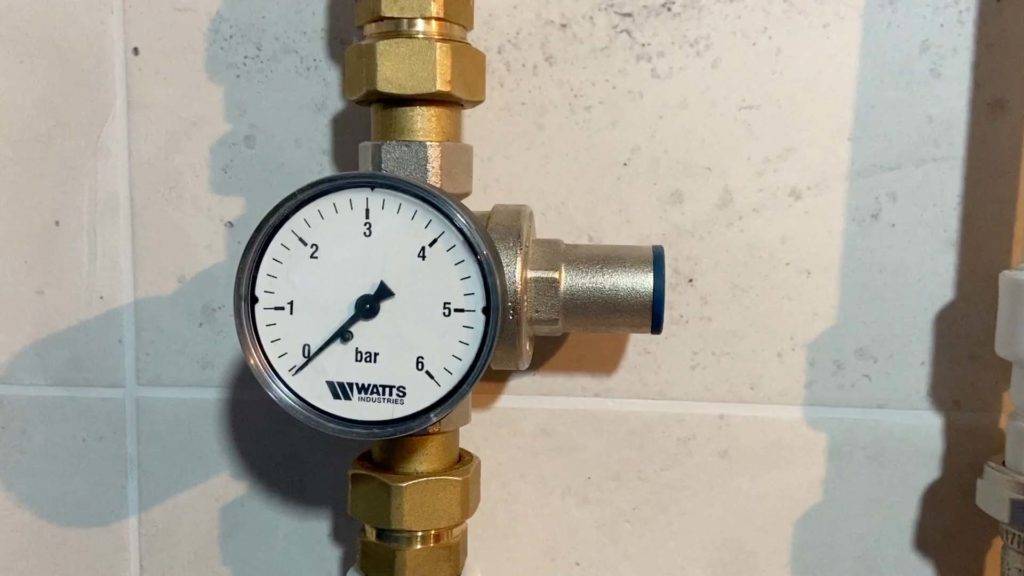

Установите редуктор давления

Редуктор давления выставляем на 1,5-2 бара

Данный прибор имеет несколько типов конструкции (поршневой или мембранный). В данном случае речь пойдёт о конструкции поршневого типа. Это так называемый дополнительный элемент ограничения давления в системе после реле насосной станции. Обычно давление 4 бар то же считается высоким показателем. На редукторе можно выставить 1-1,5 бар, что обеспечит стабильную эксплуатацию всей системы в целом.

Для полной ясности повторим ещё раз. Реле давления на станции устраняет общую перегрузку из стационарных сетей. Редуктор давления обеспечивает комфортные условия использования водопроводных сетей в доме.

У пытливого читателя может возникнуть технически правильный вопрос: почему необходимо использовать два варианта сброса давления. Можно спокойно выставить, например 1,5 на реле насосной станции. Весь секрет заключается в эксплуатационных параметрах гидроаккумулятора. Для его заполнения водой требуется создать повышенное давление более 4 бар. Поэтому схематично вся система водоснабжения делится на две зоны, повышенного и пониженного давления.

Сначала идёт подключение от насоса к расширительному баку (зона высокого давления), далее от бака через редуктор в центральный водопровод (зона низкого давления). При большом желании всю конструкцию можно собрать своими руками. Главное соблюдение расчётов и порядок установленных действий. Установка на скважину так же реальна, как и подключение к централизованной подаче воды.

Для полной ясности при подведении итого в необходимо отметить следующие варианты необходимые для стабильной работы всего водоснабжения. А именно:

1. Использовать фильтрующие элементы.
2. Разобраться в работе насосной станции, реле согласно инструкции.
3. Обязательно использовать гидроаккумуляторы.
4. Применять редуктор давления.

Как правило, такое оборудование может иметь приличную стоимость. Но если заранее просчитать возможные варианты классических, устаревших схем водоснабжения, то разница очевидна. В первых сразу нарушается комфорт эксплуатации. Станция постоянно работает (шум, гул электромотора). Давление в сети или слишком маленькое, или наоборот, рвёт все соединения и внутренние детали кранов.

Без фильтрующих элементов засоряются подвижные части насоса, рабочие зоны регуляторов, клапанов. А если забор проводится из скважины, то средства очистки просто необходимы.  Не помешает накопительный бак на случай отсутствия воды некоторое время. В итоге при проведении предварительных подсчётов становится очевидным, что установка насосной станции по представленной схеме, отличный вариант для продолжительного использования с минимальными затратами на обслуживание.

Читайте так же:

Распространенные ошибки при монтаже

При выборе оборудования нужно грамотно рассчитать необходимую мощность

Если вы залили воду, а запустить установку никак не получается — вода не поступает либо идет рывками — нужно разбираться. Есть несколько вероятных причин:

• Отсутствует обратный клапан на всасывающем трубопроводе, помещенном в источник, или он не действует.
• Где-то на трубе есть негерметичный стык, через него происходит подсос воздуха.
• Продуктивность станции не отвечает количеству потребляемой воды.
• Слишком высоко сопротивление трубопровода — нужна труба с большим сечением либо с более гладкими стенками.
• Зеркало воды расположено чересчур низко.
• Не достаточно мощности насоса.

Частые отключения и включения происходят в результате неправильной установки гидравлического бака. Электрический двигатель насосного оборудования может поломаться из-за перебоев с электроснабжением, резервный источник питания способен решить эту проблему. При частых скачках напряжения в электросети нужны автоматы защиты и стабилизаторы.

Для проверки оборудования на предмет поломки протестируйте его, поместив короткий подающий трубопровод в емкость с водой. Если все функционирует, проверьте трассу, глубину всасывания и обратный клапан.

Этапы установки оборудования

Выбор установочного места

Если станция используется для подачи жидкости с глубины, необходимо учитывать основной параметр насоса – глубину всасывания, равная расстоянию от зеркала воды до насоса по вертикали. Чтобы избежать шума работающего насоса, обычно оборудуют специальное помещение, расположенное вблизи колодца или скважины, где располагают насосное оборудование.

При небольшом превышении максимальной глубины всасывания насоса, оборудование располагают на специальной полке. Глубина установки такой полки должна быть больше границы промерзания грунта, чтобы станция была защищена от низких температур.

Для глубоких скважин и колодцев станцию устанавливают в кессон – герметичной емкости с утеплителем. Кессон с оборудованием также погружают ниже уровня промерзания.

Прокладка трубопровода

Зависимо от сезонных потребностей воды, трубопровод прокладывают одним из способов:

1. Траншея, глубина которой ниже уровня промерзания, — для всесезонной подачи воды;
2. На небольшой глубине под землей;
3. Над поверхностью земли.

Последние два варианта прокладки труб используются для водоснабжения вне сезона холодов. Для второго варианта можно использовать греющий кабель, благодаря которому снизить трудоемкость работ.

Для прокладки трубопровода могут быть использованы следующие трубы:

1. Металлопластиковые;
2. Пластиковые;
3. Гибкие шланги.

Наиболее предпочтительный вариант – использование металлопластиковых труб, поскольку они являются наиболее прочными.

Для подвода трубы к колодцу или скважине в обсадной трубе или шахте необходимо отверстие, которое после установки трубы тщательно герметизируется. Данное отверстие может служить и для прокладки кабеля электропитания, если станция устанавливается на полке или в кессоне.

Монтаж фильтра грубой очистки и обратного клапана На всасывающий патрубок, погружаемый в колодец или скважину, обязательно устанавливается фильтр, который предотвращает попадание песка, грязи и прочих примесей, которые могут находиться на дне колодца или скважины. Расстояние от дна источника жидкости до фильтра — не менее 1 м.

Вслед за фильтром к трубопроводу монтируется обратный клапан, который предотвращает слив жидкости из трубы в колодец или скважину при отключении двигателя.

Виды применяемых насосов

Водоподающие станции комплектуются несколькими видами насосного оборудования:

1. Стандартные модели, устанавливаемые поверхностным способом. Позволяют подавать воду с глубины до 8-9м.
2. Поверхностные, с внутренним эжектором. Система внутреннего эжектора позволяет увеличить давление в системе, и глубину всасывания до 10-12м.
3. С внешним эжектором. Эжектор опускается к основанию всасывающей трубы, что увеличивает глубину всасывания воды до 30м. Минус эжекторных моделей – их шумность. Поэтому, при покупке таких устройств, заранее приготовьтесь к некому дискомфорту, либо позаботьтесь о шумоизоляции помещения.
4. Погружные насосы. Использование погружных типов насосной техники целесообразно для скважин, глубиной свыше 30м. Такие насосы опускаются непосредственно в скважину, подвешиваясь на тросах в полуметре от её дна.

Устройство типовой насосной станции

Типовая насосная станция для дачи состоит из следующих основных деталей:

1. гидроаккумулятор (гидравлический бак с мембраной);
2. насос;
3. реле давления;
4. манометр;

Устройство типовой насосной станции

Гидроаккумулятор насосной станции

Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов

Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры

Ниппель для закачки воздуха в гидроаккумулятор насосной станции

Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:

• реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
• больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).

Насос станции

Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:

• поверхностные насосы:
  • многоступенчатые;
  • самовсасывающие;
  • центробежные.
• погружные насосы:
  • центробежные;
  • вибрационные.

Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.

Сравнение разных типов насосов для насосной станции

Тип насоса	Глубина всасывания	Напор	КПД	Уровень шума	Установка	Эксплуатация
Центробежный насос	7-8 м	высокий	низкий	высокий	вне дома, удаленно	сложно: необходимо заливать воду в систему
Многоступенчатый насос	7-8 м	высокий	высокий	нормальный	внутри дома	сложно: необходимо заливать воду в систему
Самовсасывающий насос	до 9 м (до 45 м при наличии эжектора)	нормальный	нормальный	нормальный	внутри дома	просто: нет особенностей
Центробежный погружной насос	до 40 м	нормальный	низкий	нормальный	в воде	просто: нет особенностей
Вибрационный погружной насос	до 40 м	низкий	низкий	нормальный	в воде	просто: нет особенностей

Характеристики насосной станции

Основные параметры выбора насосной станции для дачи

Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!

Реле давления насосной станции

Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.

Реле давления насосной станции

Регулирование реле давления

Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.

Запомните две вещи:

1. Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
2. Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.

Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

Манометр

Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.

Манометр насосной станции показывает давление в системе водоснабжения дачи

Виды оборудования

Делятся на два типа:

• автоматические;
• самовсасывающие.

Автоматические насосные станции в свою очередь делятся на три вида:

1. Вихревые. Такие насосы устанавливаются только в закрытом помещении, так как они очень чувствительные к перепадам атмосферного давления. Вихри, которые образуют давление в насосе, делаются с помощью лопастного колеса. Минусом вихревой станции считается то, что для ее запуска уже необходимо определенное давление.
2. Центробежные. Такая разновидность систем используется для скважин, так как способна выдерживать температурные изменения, которые возникают в шланге. Благодаря своей структуре центробежная станция создает давление, которое способно поднять воду с очень большой глубины.
3. Канализационные. По размерам такие установки очень большие и состоят из насосов, датчиков, фильтров и трубопроводов.

Полезно знать: центробежные и канализационные насосные станции бывают погружные. Применяют их в том случае, когда вода находится глубоко под землей.

Сборка и подключение насосной станции с всасывающим насосом

Описание сборки и состава первого варианта нашей насосной станции мы начнем со станции с всасывающим насосом. В таком решении есть свои плюсы, которые при более детальном рассмотрении автоматически становятся и минусами.

Попробуем «докопаться» до тех и других более подробно рассмотрев все особенности станции с всасывающим насосом.  Первый значимый плюс подобных насосных станций является их широкая распространенность и возможность встретить «готовые решения».

Под «готовыми решениями» мы подразумеваем  предсобранные комплекты, состоящие из ресивера, насоса, обвязки между ними, реле контроля давления, манометра. Такие комплекты хороши тем, что вам не надо будет собирать уже определенную часть водопровода и элементов, для обеспечения водоснабжения.  Вторым плюсом такой станции можно считать то, что насос и все основные элементы системы находятся над поверхностью земли, что в значительной мере облегчает их обслуживание и замену.

  Минусами насосной станции с всасывающим насосом будет являться то, что для вас возможно окажется неприемлемыми те характеристики, которые заложены уже в предсобранных насосных станциях. Так, например, ресивер будет небольшого размера или насос не будет обеспечивать должной высоты всасывания.  Кроме того, всасывающий насос потребует высокой герметичности от всасывающего патрубка, а также будет необходим обратный клапан, который будет удерживать столб воды от скважины до насоса.

В противном случае, вам  необходимо будет постоянно доливать в патрубок воду, чтобы предотвратить завоздушивание и обеспечить работу насоса.

Сборка (схема) насосной станции с всасывающим насосом осуществляется по следующему принципу

  Обратите внимание на то, что при расчете длины всасывающего патрубка один метр по вертикали приравнивается к одному метру по горизонтали (1:4).  То есть учитывать, при расчете высоты всасывания, при выборе насоса (насосной станции) надо показатель длины всасывающего патрубка, как по вертикали, так и по горизонтали. Характеристика глубины подъема приведена условно (8 метров), для вашей станции этот показатель может быть другим. Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой

Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой

Характеристика глубины подъема приведена условно (8 метров), для вашей станции этот показатель может быть другим. Смотрите характеристики в паспорте на насосную станцию или насос.  Также дополнительно хотелось отметить наличие отвода, для заполнения всасывающего патрубка водой.

Эта система не показана на рисунке выше, но показана на фото ниже. (желтая воронка – труба — кран на тройнике)

 Естественно все соединения должны гарантировать максимальную герметичность, а вся запорная и регулирующая арматура системы водоснабжения должна быть исправна.

Основные схемы установки и подключения

Чаще всего встречаются следующие схемы:

• Схема прямого подключения устройства в подающий трубопровод.
• Схема с накопительным баком.

Прямое подключение подразумевает размещение станции между водозабором и внутридомовым трубопроводом. Вода напрямую засасывается из скважины и подаётся потребителю. При такой схеме установки аппаратура находится в обогреваемом помещении — в цоколе или подвале. Это обусловлено боязнью пониженных температур. Замерзание воды внутри устройства может становиться причиной его выхода из строя.

Впрочем, в регионах с относительно мягкими зимами, допускается помещение водонапорной станции непосредственно вверху скважины. Для этого над ней сооружают заглублённый в землю колодец, который утепляют во избежание замерзания воды внутри трубопровода. При необходимости возможно использование электрического греющего провода. Более подробно все аспекты выбора места установки разберём ниже.

Схема подключения станции с накопительным баком выглядит несколько иначе. Вода из источника подаётся не прямо во внутридомовую систему, а в специальный объёмный бак-накопитель. Сама насосная станция размещается промеж накопителя и внутреннего трубопровода. Вода к местам водоразбора перекачивается насосом станции из накопительного бака.

Таким образом, в такой схеме используется два насоса:

1. Глубинный насос, качающий воду в накопитель.
2. Насосная станция, подающая воду из бака-накопителя в водопровод.

Плюсом схемы с баком накопителем является наличие достаточно большого количества воды в нём. Объём бака может составлять несколько сот литров, и даже кубометров, а средний объём демпферного бачка станции равняется 20-50л. Также подобный вариант водоподающей системы подходит для артезианских скважин, когда так или иначе приходится задействовать глубинный насос.

Подключение насосной станции

Выбрать оборудование и место для установки — это пол дела. Еще надо правильно все связать в систему — источник воды, станцию и потребителей. Точная схема подключения насосной станции зависит от выбранного места. Но в любом случае есть:

• Всасывающий трубопровод, который опускается в скважину или колодец. Он идет до насосной станции.
• Сама станция.
• Трубопровод, идущий к потребителям.

Все это так, только схемы обвязки в зависимости от обстоятельств будут меняться. Рассмотрим наиболее распространенные случаи.

Водоснабжение из колодца для постоянного проживания

Если станция ставится в доме или в кессоне где-то на пути к дому, схема подключения одинакова. На подающем трубопроводе, опущенном в колодец или скважину устанавливается фильтр (чаще всего — обычный сетчатый), после него ставится обратный клапан, затем уже идет труба. Зачем фильтр — понятно — для защиты от механических примесей. Обратный клапан нужен для того, чтобы при отключении насоса вода под собственным весом не стекала обратно. Тогда насос будет включаться реже (дольше прослужит).

Схема установки насосной станции в доме

Труба выводится через стену колодца на глубине чуть ниже уровня промерзания грунта. Далее идет в траншее на той же глубине. При прокладке траншеи ее надо делать прямой — чем меньше поворотов, тем меньше падение давления, а значит, с большей глубины можно качать воду.

Для уверенности, можно трубопровод утеплить (сверху уложить листы пенополистирола, а потом засыпать песком, а после — грунтом).

Вариант прохода не через фундамент — необходим обогрев и серьезное утепление

При входе в дом подающая труба проходит через фундамент (место прохода тоже утеплить), в доме уже может подниматься к месту установки насосной станции.

Этот способ установки насосной станции хорош тем, что если все сделано верно, работает система без проблем. Неудобство в том, что требуется копать траншеи, а также выводить/вводить трубопровод через стенки а также в том, что при появлении течи локализовать повреждение сложно. Для минимизации шансов появления течи берите проверенные качественные трубы, укладывайте целый кусок без соединений. Если соединение есть, сделать желательно смотровой колодец.

Детальная схема обвязки насосной станции при подключении к колодцу или скважине

Также есть способ уменьшения объема земляных работ: проложить трубопровод выше, но хорошо его утеплить и дополнительно использовать греющий кабель. Это может быть единственным выходом, если на участке высокий уровень подземных вод.

Есть еще один важный момент — крышка колодца должна быть утеплена, так же как и кольца снаружи до глубины промерзания. Просто участок трубопровода от зеркала воды до вывода в стену не должен замерзать. Для этого и требуются меры по утеплению.

Подключение насосной станции к водопроводу

Часто насосную станцию ставят для повышения давления в водопроводе при централизованном водоснабжении. В этом случае на вход станции подключается водопроводная труба (тоже через фильтр и обратный клапан), а выход идет на потребителей.

Схема подключения насосной станции к водопроводу

На входе желательно поставить запорный кран (шаровый) чтобы при необходимости можно было отключить вашу систему (для ремонта, например). Второй запорный кран — перед насосной станцией — нужен для ремонта трубопровода или самого оборудования. Тогда на выходе тоже имеет смысл поставить шаровый кран — чтобы при необходимости отсечь потребителей и не сливать воду из труб.

Подключение к скважине

Если глубины всасывания насосной станции для скважины достаточно, подключение ничем не отличается. Разве только тем, что трубопровод выходит в том месте, где заканчивается обсадная труба. Тут обычно устраивают приямок-кессон, тут же можно и насосную станцию поставить.

Установка насосной станции: схема подключения к скважине

Как и во всех предыдущих схемах на конце трубы устанавливается фильтр и обратный клапан. На входе можно через тройник поставить заливной кран. Он понадобится при первом пуске.

Основное отличие такого способа установки в том, что трубопровод до дома идет фактически по поверхности или закопан на небольшую глубину (не у всех сделан приямок ниже глубины промерзания). Если насосная станция установлена на даче ничего страшного, на зиму оборудование обычно убирают. Но если водопровод планируется использовать и зимой, его надо подогревать (греющим кабелем) и утеплять. Иначе работать не будет.

https://youtube.com/watch?v=_d3RXbFArls

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Необходимость и строение насосной станции

В зависимости от предполагаемых задач, различают два вида насосных станций: для решения задач в бытовых и промышленных объёмах. Второй тип устройства частниками не используется, а для бытового назначения достаточно заявленной мощности бытовой установки.

Что представляет собой классическая бытовая насосная станция для частного дома:

• резервуар, где происходит накопление жидкости;
• насос для подачи жидкости;
• реле, без которого корректная работа станции была бы невозможна;
• пропускающий воду в резервуар обратный клапан.

Основной перечень задач, которые решает подключение насосной станции к водопроводу:

1. обеспечение владельцев жилья питьевой водой;
2. достаточный объём жидкости для сезонных поливов;
3. сеть горячего водоснабжения;
4. подключение сантехники для удовлетворения бытовых нужд;
5. нормальное функционирование отопительной системы.

Для того чтобы пить воду из-под крана и не беспокоиться по поводу наличия бактерий и вредных веществ, применяется фильтр. Как правило, в состав стандартной комплектации он не включен и приобретается отдельно. Однако без него в воду будут просачиваться песчинки и маленькие кусочки глины, которые не только негативно сказываются на здоровье людей, употребляющих данную воду, но и существенно сокращают эксплуатационный срок деталей насосной станции.

Запуск

После этого, насосную станцию и всасывающую магистраль необходимо заполнить водой (это делается через специальное отверстие в насосе).

Затем ее необходимо подключить к электрической сети для плавного пуска и проверить давление и автоматику.

Станция не должна запускаться очень часто, иначе двигатель будет перегреваться. Норма запусков за один час до 20 раз (точная цифра должна указываться в техническом паспорте системы). Затем в процессе эксплуатации необходимо контролировать давление воздуха в гидроаккумуляторе (1,5 атмосферы).

Смотрите видео, в котором специалист разъясняет особенности сборки и подключения насосной станции для частного дома:

Подключение скважинного насоса к электропитанию через реле давления

Датчик давления имеет гидравлическую и электрическую составляющие. Мембрана в корпусе прибора находится в непосредственном контакте с водной средой и управляет переключающими контактами.

Если сила напора в системе соответствует норме, то соединение автомата замкнуто и насос качает жидкость. При превышении верхней границы установленного диапазона питание прекращается, двигатель останавливается и подача воды происходит из расширительной емкости гидроаккумулятора.

Схема подключения

Для корректной работы прибора, во избежание резких скачков давления в момент включения перекачивающего устройства установку реле производят с помощью штуцера, расположенного за выпускным патрубком расширительной емкости.

Схема подключение скважинного насоса к электропитанию через реле давления.

Перед устройством должно находиться все дополнительное оборудование:

• обратный и сливной клапан (дренаж);
• запорная арматура;
• фильтрующие картриджи;
• всасывающий трубопровод.

Для подключения электропитания снимают пластиковый корпус. Под крышкой находится 3 контакта: заземление, ввод и клемма подключения насоса. Кабель заводят с тыльной стороны прибора, зачищают концы, подносят к зажимам, закручивают гайки.

Запускают двигатель и проверяют работу прибора. Если заводские настройки соответствуют требованиям, то монтируют крышку и продолжают эксплуатацию агрегата.

Конструкция и принцип работы насосной станции

Главная задача насосной станции – обеспечение жилых построек и прилегающего земельного участка водой из искусственных или естественных источников. Именно такие агрегаты помогают заполнить дополнительные резервуары, предназначенные для полива сада или огородных растений, а также обеспечить водой традиционные точки водоразбора:

• смесители;
• унитазы;
• посудомоечная машина;
• стиральная машина;
• газовая колонка;
• котел и т. д.

Конструкция насосной станции для частного дома

Как правило, насосная станция представляет собой совокупность нескольких отдельных механизмов, объединенных в один мощный аппарат по перекачке воды. Каждый из элементов устройства несет на себе очень важную задачу:

1. Насос. «Рабочая лошадка» станции. Он перекачивает воду непосредственно из источника в резервуар.
2. Гидроаккумулятор. Представлен в виде гидропневматического бака объемом от 18 до 100л.
3. Реле давления. С помощью него происходит управление станцией.
4. Обратный клапан. Не позволяет жидкости вытекать обратно в источник.
5. Манометр. Позволяет производить мониторинг показаний давления в системе.
6. Соединительные шланги и патрубки.

Конструктивные особенности насосной установки

Устройство гидроаккумулятора насосной станции Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе.
И еще один немаловажный недостаток техники данного вида заключается в вероятности затопления помещения при переливе воды из накопителя. В результате происходит повышение давления.
Подключение станции Заземление — в обязательном порядке. Можно также задействовать специальный короб — его помещают в подполе с люком, обеспечивающем доступ к технике. Ее конструкция сварная или на болтовых сочленениях.
Можно задействовать специальный металлический кронштейн. Если все исправно, тогда следует искать причину в устройстве трубопровода. Но это происходит лишь в случае поломки датчика наполненности бака.
На конец трубы, которая будет опускаться в колодец, крепится фильтрующий элемент сетка с обратным клапаном. Можно водопровод не разбирать, но тогда необходимо предусмотреть сливную арматуру для опорожнения трубопроводов на зиму, а также аккуратно выдержать уклоны труб, чтобы исключить возможность неполного опорожнения труб.

Вариантов материала немного — или труба, или шланг. Насколько это трудоемко и как сделать, чтобы все точно заработало? Определить, какие значения давлений установлены, можно по манометру на подающей напорной линии. Если правильно выполнить подключение, то низкие температуры не отобразятся на водопроводной конструкции.

Основным недостатком является необходимость утепления и подогрева трубы, идущей в дом. Вторая регулировка отвечает за перепад давления между включением и выключением насоса. Самые же простые и недорогие по стоимости устройства — безэжекторные.

Чаще всего обратный фильтр имеет посадочную резьбу на дюйм. Основные части насосной станции Насос В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Накопительный бак стыкуют с боковым входом штуцера.
КАК СДЕЛАТЬ ВОДОПРОВОД ОТ КОЛОДЦА
