Расположение насосной станции
Выбирая место установки насосной станции в скважину, необходимо выполнение следующих условий:
- Станция должна располагаться на минимальном расстоянии от источника воды.
- Требуется поддержание определенного температурного режима.
- Принятие мер по снижению уровня шума от работы насосной станции.
- Создание условий для беспрепятственного технического обслуживания и выполнения ремонтных работ.
Учитывая перечисленные условия, можно сказать, что оптимальным вариантом установки станции будет подвальное помещение, чердак или кессон. При этом следует понимать, что каждый объект имеет свои преимущества и недостатки.
Где устанавливают
Чтобы производительность была самой высокой, нужно выбирать не только оборудование, но и место на участке, где смонтировать. Если место выбрано хорошо, использовали качественное оборудование, и монтаж выполнен правильно, можно рассчитывать на высокую продуктивность. Нужно в обязательном порядке соблюдать некоторые правила.
Возможный вариант установки – рядом с колодцем. Чем ближе будет находится насосная скважина к колодцу, тем будут меньшими потери мощности. Подача воды будет более стабильной, не требуется обеспечить теплый микроклимат, в котором будет эксплуатироваться оборудование. Большое значение имеет уровень влажности, требуется качественная вентиляционная система. Не допустимо устанавливать оборудование в тесном помещении, поскольку требуется свободный доступ к нему для обслуживания и возможного ремонта
Важно учитывать и то, что данная техника достаточно шумна, поэтому нужно позаботиться о звукоизоляции
При выборе схемы, в соответствии с которой будет осуществляться подключение станции к колодцу самостоятельно, нужно детально рассматривать наиболее удачные места. Для этого можно использовать отдельное помещение. Можно устанавливать в котельной. Неплохо будет установить насосную станцию на кухне, подвале или коридоре. Оборудование должно гармонично вписаться в интерьер. В этом случае требуется также утеплить комнату, особенно если планируете установку в подвальном помещении.
Каждый из всех перечисленных вариантов имеет как свои преимущества, так и недостатки. Если правильно установить в помещении, изолировать от проникновения холода, провести работу по звукоизоляции – то функциональность значительно увеличится, будет исключен риск нестабильности работы.
Как выбрать скважинный насос?
При покупке насоса для скважины в первую очередь уделяется внимание следующим параметрам:
- Чистота воды. Есть модели, которые устанавливаются только в чистых источниках, есть насосы, оснащенные дополнительными фильтрами для илистых колодцев или запесоченных скважин.
- Производительность. Отражается в количестве перекаченных кубических метров воды за час. Их должно хватать на все бытовые нужды. Также позволяет выяснить, сколько точек можно подключить к одной скважине.
- Глубина. Здесь отталкивайтесь от глубины своей скважины.
- Напор (максимальный). Показатель высоты, на которой будет подниматься вода из источника. Обязательно учитывайте удаленность скважины от места подачи воды.
- Защита. Сюда входит защита от перегрева и перегрузки, обеспечивается терморегулятором. Защиту от сухого хода при необходимости можно установить самостоятельно, используя поплавковый выключатель.
На что смотреть при выборе
Существует множество различных обзоров, статей и своего рода материала отображающего некоторые аспекты, которые необходимо учитывать при выборе и дальнейшей покупки насосной станции. Мы же постараемся ответить на данный вопрос конкретно и без лишней воды. Смотрите описание пунктов ниже.
Во-первых, нужно конкретно осознавать, что устройство должно выбираться исходя от требований к аппарату. К примеру, имея большой частный дом или загородное кафе, ресторан, лучше приобретать конструкцию самовсасывающего насоса. В остальных же случаях, необходимо подбирать лично под себя.
Во-вторых, нужно позаботиться о высокой мощности насоса, в случае таковой необходимости. Конечно, большинство моделей и так достаточно мощные, но каждому, как говорится, свое. Наши же рекомендации касаются параметра в 800 Вт и выше, но решать вам.
Заключительным пунктом мы отметили несколько параметром, важно которые учитывать при покупке насоса. Первым аспектом отметим высоту и глубину, тут всем понятный параметр, а вторым производительность
Желательно, смотрите на устройства с показателем 50 л/мин и более. Надеемся, мы помогли с дальнейшим выбором!
Критерии выбора насосных установок
При выборе насосной станции необходимо учитывать как характеристики самого оборудования, так и особенности источника водозабора, расположенного на дачном участке. Одним из важных параметров является мощность насоса, которая в разных моделях варьируется в пределах от 0.6 до 1.5 кВт.
Чтобы вычислить оптимальную мощность станции, нужно принять во внимание ряд факторов: сколько имеется в доме и на участке точек водоразбора, на каком расстоянии от насоса располагается скважина, какое количество воды может дать источник за определенный промежуток времени. Для правильного расчета мощности насосной станции необходимо учитывать количество сантехнических приборов, в которые будет подаваться вода
Для правильного расчета мощности насосной станции необходимо учитывать количество сантехнических приборов, в которые будет подаваться вода
Многие считают, что чем мощнее станция, тем лучше, но не всегда это так. Если мощность насоса выше, чем пропускная способность скважины, то она может очень быстро иссякнуть. Кроме того, чересчур мощный агрегат требует больших затрат электроэнергии.
С данным показателем тесно связан такой параметр, как производительность (объем жидкости, которую способен перекачать прибор за единицу времени). При выборе модели нужно учесть, что ее производительность не должна превышать возможности скважины. Для дачного участка сезонного проживания волне достаточно насоса производительностью до 3 м3/ч.
Галерея изображений
Фото из
Насосные станции отлично качают воду из колодцев, если между дневной поверхностью и зеркалом воды не более 8 — 12 м. Точные пределы указано в техпаспорте производителем
Перекачку грунтовой воды из скважины-иглы производят исключительно насосными станциями или насосами-автоматами
Насосные станции устанавливают в кессон как дополнительное оборудование, если воду перекачивают по слишком длинному для одного насоса трубопроводу или поставляют на нереальную для работы одного агрегата высоту
Откачку воды из открытых водоемов проводят насосными станциями, на входе в заборный шланг которых обязательно монтируется сетчатый фильтр
Насосное оборудование для дачи
Забор воды из абиссинского колодца
Использование для повышения давления
Перекачка воды из природного водоема
Еще одна важная характеристика оборудования – объем резервуара для хранения воды. Здесь все просто – нужно посчитать, сколько ежедневно расходуется жидкости для бытовых нужд, полива, приготовления пищи и, исходя из полученных показателей, выбирать станцию с накопителем нужного объема. Современные модели комплектуются гидробаком объемом от 18 до 100 литров. Самые востребованные – установки 24-50 л, которые являются оптимальным вариантом для семьи из трех-четырех человек.
В продаже встречаются станции с объемом резервуара от полутора литров и мощностью, не превышающей 600 Вт. Они в основном используются для полива и перекачки воды. Если на даче имеется накопительный бак, можно купить оборудование без резервуара, которое обойдется гораздо дешевле.
Срок службы агрегата во многом зависит от того, из какого материла изготовлен корпус гидроаккумулятора. Производители предлагают пластиковые, чугунные и металлические резервуары.
В выборе насосной станции, укомплектованной производителем, немаловажное значение имеет тип насоса:
Галерея изображений
Фото из
В выборе насосной станции, укомплектованной производителем, немаловажное значение имеет тип насоса
Станцию с центробежным насосным агрегатом приобретают для откачки воды непосредственно из источника
Если обособленную систему водоснабжения планируется автоматизировать, лучше купить станцию с самовсасывающим насосом. Его не нужно регулярно заполнять водой перед каждым запуском
Станции с вихревыми насосами применяются в перекачке воды, поставляемой под давлением, т.е. из централизованного водоснабжения или сети с несколькими насосами
Насос-автомат с небольшим гидроаккумулятором
Центробежное оборудование в комплектации
Центробежный самовсасывающий агрегат
Насосные комплексы с вихревыми насосами
Емкости из пластика имеют небольшой вес, работают практически бесшумно, но срок их эксплуатации невелик, конструкции из чугуна выигрывают по стоимости, однако они тяжелые и могут подвергнуться коррозии. Самыми надежными и долговечными считаются накопители из стали, но и они не лишены недостатков: шумно работают и дорого стоят.
Выбирая насосную станцию, необходимо также учитывать характер источника (естественный водоем или скважина, степень его наполняемости, глубину залегания воды), на каком расстоянии находится насос, максимальную высоту подачи воды (+)

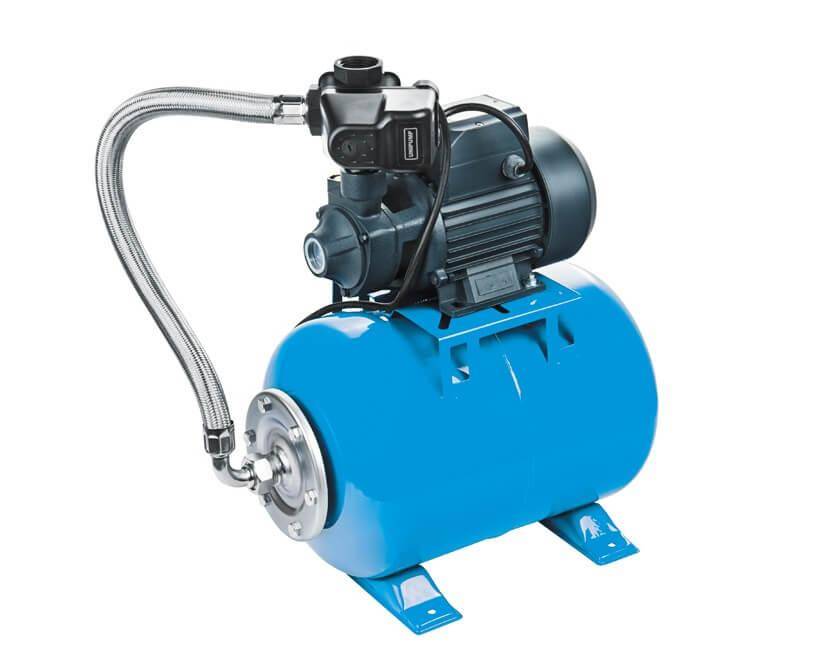

Устройство насосной станции
Классическая конструкция насосной станции состоит из:
- поверхностного насоса;
- гидроаккумулятора;
- электродвигателя, механически соединенного с насосом, а электрически – с реле давления;
- манометра (стрелочного), с помощью которого производится визуальное наблюдение за уровнем давления в водопроводной сети;
- реле давления, предназначенного для автоматического включения/выключения насоса в зависимости от уровня давления в гидроаккумуляторе.
Гидроаккумулятор (или мембранный бак) служит для предотвращения гидроудара, который может возникнуть в момент включения станции.
Он состоит из наружного стального корпуса и внутренней мембраны из пищевой резины. Между ними имеется воздушная прослойка.
В пустом баке резиновая оболочка (или мембрана) находится в смятом состоянии. Когда в нее начинает поступать вода под давлением, она расправляется.
Вода в мембрану поступает до тех пор, пока давление воды не станет равным давлению воздуха между корпусом и мембраной.
Для предотвращения гидравлического удара не нужен бак большого объема. Но тем не менее, выпускаются насосные станции с гидроаккумуляторами на 50, 80, 100 и даже на 500 литров.
Заполняя такие большие объемы, насос работает гораздо дольше. Но есть в такой конструкции положительный момент: закачав в систему и бак воду, насос дольше находится в нерабочем состоянии.
Он не реагирует на кратковременные заборы воды. А, как известно, изнашивается двигатель не от продолжительности работы, а от часто повторяющихся включений-выключений.
Вихревые
Aquario AUTO ADB-35
Плюсы
- Хороший напор
- Подходит для перекачки горячей воды
- Встроенный фильтр
- Защита от перегрева
Минусы
Работает на не очень большой глубине
От 5 400 ₽
Рейтинг лучших насосных станций для частного дома откроет аппарат мощностью 430 Вт. Подойдет для нужд дачи или загородного дома. Мощность небольшая, но достаточная для полива или обеспечения водой небольшой семьи. Встроенный в конструкцию фильтр очищает воду от частиц больше 0.1 мм. Механизм насоса вихревой с гидробаком объемом 18 л. Устанавливается в горизонтальном положении. Способен всасывать воду с глубины 7 м.
WWQ NS-280/32
Плюсы
- Относительно невысокая стоимость
- Компактность
- Защита от перегрева
- Надежность
Минусы
- Малая мощность
- Не подойдет для горячей воды
От 4 600 ₽
Модель с пропускной способностью 1.98 куб. м/час и максимальным напором 32 м. Используется для перекачки чистой воды с температурой до 35°C. Имеет гидробак объемом 2 л и сетевой шнур длиной 1.2 м. Этой длины может не хватать для некоторых нужд. Для обеспечения безопасности предусмотрена защита от перегрева. Вес устройства всего 8.6 кг.
UNIPUMP AUTO QB 80 (5 л)
Плюсы
- Хорошая мощность
- При использовании в жару не наблюдается никаких неполадок
- Большой максимальный напор
- Крепкий корпус
Минусы
Небольшая глубина всасывания
От 6 300 ₽
Вихревая насосная станция, имеющая гидробак объемом 5 л. Модель способна всасывать воду с глубины 5 м. Достаточно неплохой показатель, однако в некоторых случаях его может быть недостаточно. Пропускная способность 3.6 куб. м/час, что позволяет перекачивать большой объем воды и снабжать дом небольших размеров. При этом потребляемая мощность не превышает 750 Вт.
С чего начать сборку и установку водяной станции
После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.
Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.
Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.
Видео инструкция по сборке насосной станции с погружённым насосом:
Инструкция по сборке водопроводной станции с поверхностным насосом:
Выбор типа оборудования
Подключение поверхностного эжекторного насоса
Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.
Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.
В остальном оборудование подбирают по таким техническим параметрам:
- мощность;
- производительность;
- напор;
- стоимость.
Выбор труб
Водопроводные полиэтиленовые трубы
Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.
Варианты подключения станции
Подключение насоса через скважинный адаптер
Подключать насосную станцию к трубопроводу можно двумя способами:
- Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
- Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.
Как выбрать насосную станцию
При условии правильного выбора насосного агрегата будет обеспечено автономное водоснабжение загородного дома, коттеджа, полностью отвечающее потребительскому спросу.
Для этого необходимо определиться с основными характеристиками будущей станции:
- глубина всасывания;
- производительность;
- мощность;
- объем гидроаккумулятора.
Помогут примерные измерения и расчеты, которые можно произвести самостоятельно:
- Глубина, с которой предстоит качать воду.
- Расстояние от источника до точек забора воды.
- Средний расход воды со всех точек одновременно. При условии, что через кран расходуется воды около 4 л/мин и 10 – 12 л/мин при использовании душа, можно рассчитать примерный единовременный расход воды всеми потребителями в час. Этот показатель будет соответствовать производительности станции.
Мощность насосной станции
Учитывая ежесуточную потребность в воде необходимо подобрать мощность насосной станции.
На этот показатель будет влиять:
- высота подъема воды;
- удаленность агрегата от скважины;
- производительность источника водозабора.
Среди бытовых установок мощность составляет 0,6 – 1,5 кВт. Из них можно выбрать, оптимальный вариант, не переплачивая.
Чем меньше расстояние от скважины и глубина залегания водоносного слоя, тем меньше мощности требуется для водоснабжения.
Производительность станции
Количество воды, которое агрегат способен выдать в водопроводную систему дома в час, является производительностью станции.
Она указывается в техническом паспорте, прилагаемом к товару. Производительность бытовых установок для дома и дачи колеблется между 2000 – 6000 л/ч.
Если не предвидится большой расход потребляемой воды, то следует обратить внимание на мини – установки.
Объем накопительного резервуара
Выбирая насосную станцию для дома, следует обратить внимание на объем накопительного бачка. Он зависит от потребляемого количества воды и должен обеспечить водоснабжение при отключении электроэнергии
Объем бачка может быть от 8 л до 100 л.
Защита от сухого хода и перегрева
Агрегаты водоснабжения, имеющие защиту от перегрева и сухого хода, отличаются безукоризненной работой. Система автоматически отключается при отсутствии воды в скважине, ограждая электродвигатель от перегрева.
Такой вид защиты продлевает срок службы насосной станции и увеличивает стоимость.
Способы управления
- Автоматический способ управления. Когда достигается верхний и нижний предел давления, специальное реле включает или выключает насос.
- Ручной.
- Дистанционный.
Как выбирать насос для колодца?
Чтобы принять верное решение в пользу подходящего варианта насосного оборудования, нужно учитывать следующие характеристики:
- высота подъема воды;
- производительность.
Эти сведения можно узнать из упаковки и лркументации насоса. Если планируется приобрести оборудование для колодцев, которые удалены от дома на расстояние, не превышающее 20 метров, то можно отдать предпочтение любой модели. При превышении расстояния, на котором колодец располагается от дома, но не более 50 км, наилучшим решением будут насосы, способные поднимать воду с минимальной высоты 20 метров. Когда же источник воды находится на расстоянии 50 метров, желательно рассматривать модели насосов, в которых указана высота подъема не менее 40 метров.
Если в число задач приобретаемого насосного оборудования будет входить подача воды в бак, установленный на чердаке, что расчетный показатель высоты подъема следует увеличить на расстоянии от земли до бака. Чаще всего оно равно 4–10 метров. Если добывать воду придется из очищенного и отремонтированного колодца, то выбирать можно любой тип насоса. Если вы планируете выкачивать воду из источника, который на протяжении более 5 лет не подвергался чистке и ремонту, то выбор следует делать среди моделей вибрационного типа.
Важный вопрос, каким должен быть забор воды — верхним или нижним. В каждой категории этих насосов имеются модели, предусматривающие верхний и нижний забор. В первое время возможности нижнего забора воды были предусмотрены у моделей дренажных насосов, обладающих повышенной производительностью. Благодаря высоким показателям мощности удавалось избежать перегрева в тот момент, когда уровень воды оказывался ниже.
Чтобы в процессе выкачивания воды из колодца не возникло перебоев в ее подаче, следует использовать аппараты с верхним забором. Даже если и уровень воды понизится, это не приведет к их перегреву и, как следствие, к выходу из строя. Подобное изменение приведет лишь к их переводу на «сухой» режим работы, а предусмотренная автоматика отключит их.
Факторы выбора
От того, как глубоко залегает вода, зависит выбор в пользу того или иного конструкционного решения.
Конечно, это далеко не единственный фактор, но ценовой диапазон на бытовые модели начинается со вполне доступных цен.
Если уровень воды:
- до 7-8 м – насосная станция;
- от 8 до 20 м – насосы с эжектором;
- 10-80 м – погружные (скважинные) насосы;
- ниже 80 – глубинные насосы.
Выбор любого оборудования требует предварительных измерений глубины забора воды и расчётов необходимой мощности и производительности оборудования: глубина забора воды определяет тип агрегата, а, зная параметры, можно подобрать модель с наиболее привлекательной ценой.
Примите к сведению: цены стоит оценивать с дальним прицелом, учитывая, каких затрат на профилактику и ремонт в дальнейшем может потребовать та или иная модель.
Смотрите видео, в котором подробно объясняется, что лучше для определенных условий — насосная станция или скважинный насос:
Конструктивные особенности оборудования
Все производимые насосные станции подразделяются на промышленные и бытовые. Первые отличаются большой мощностью и высокой отдачей, они используются для водоснабжения различных промышленных объектов.
Насосная станция обеспечит бесперебойное водоснабжение дома и участка, даже если вода в колодце или скважине достигнет критического уровня
Мощность бытовых устройств на порядок ниже, в большинстве моделей ее показатели не превышают 1200 Вт, что вполне хватает для обеспечения водой дачного дома, хозпостроек и полива огорода.
Галерея изображений
Фото из
Основной агрегат насосной станции включает насосную часть, в составе которой числятся корпус и проточная часть, и электромотор с фланцем
Обязательный компонент станции — гидробак, это емкость, формирующая запас воды в водопроводе, исключающий частое включение насоса и влияние гидроударов
Безоговорочно в схему автоматизированного водозабора должно быть включено реле давления — электроустройство, реагирующее на понижение/повышение давления в сети
Манометр — контрольный прибор, позволяющий определять отклонения от норм давления в системе. Устанавливаться может как до, так и после автоматики
Базовый агрегат в составе насосной станции
Гидроаккумулятор в составе насосной станции
Устройство для автоматического управления насосом
Манометр и особенности его установки
Основными конструктивными элементами насосной станции являются:
- насосный агрегат;
- емкость для накопления воды или гидробак;
- реле давления;
- манометр.
Самым важным элементом системы является насос, именно от его характеристик зависят функциональные возможности оборудования.
Схемы автоматизированного водоснабжения могут комплектоваться поверхностными агрегатами, установленными прямо на гидроаккумулятор, или погружными, которые опускаются непосредственно в скважину или колодец.
Стандартная насосная станция, предназначенная для бытового использования, способна удовлетворить потребности в воде небольшого дачного подворья
Поверхностные насосы в свою очередь также подразделяются на несколько видов:
- самовсасывающие со встроенным эжектором, они позволяют достать воду с глубины до 45 метров. Однако данные агрегаты работают достаточно шумно и имеют высокую цену.
- самовсасывающие с выносным эжектором, который устанавливается в шахте колодца. Устройства также могут добыть воду с большой глубины, при работе издают минимум шума, но они чувствительны к песку и илу;
- вихревые или центробежные насосы без эжектора, способные качать воду с глубины не более десяти метров. Агрегаты этого типа стоят значительно дешевле аналогов и работают более экономично.
Для дачных участков с высоким уровнем грунтовых вод, как правило, выбирают последний наиболее экономичный и недорогой вариант насосной станции. Центробежные агрегаты отличаются достаточно высоким уровнем шума, поэтому их обычно устанавливают подальше от жилых построек.
Вихревые работают практически бесшумно, но могут сломаться при замерзании, их лучше размещать внутри помещения. Если глубина залегания воды в скважине более девяти метров, то целесообразно использовать станцию с насосом погружного типа.
Станция, оснащенная погружным насосом, позволяет качать воду с большой глубины, при выборе оборудования необходимо учитывать диаметр скважины и мощность самого агрегата
Насосные станции комплектуются накопительными емкостями либо гидроаккумуляторами. Резервуары первого типа оснащены поплавковым механизмом, контролирующим уровень воды.
Накопители стоят недорого, но в последнее время используются редко из-за сложности монтажа (их устанавливают над сантехническими приборами), низкой производительности и больших габаритов.
Гидробаки представляют собой полностью герметичный компактный резервуар, управляемый датчиком давления. Они имеют высокий КПД, обеспечивают стабильное давление и хороший напор воды. Подходят для установки в любом месте.
Несмотря на свои компактные размеры, насосная станция с гидроаккумулятором отличается высокой производительностью и позволяет организовать бесперебойную подачу воды (+)
Расчет насоса для скважины
Если экспериментальное определение количества жидкости, откачиваемой электронасосом, не вызывает больших затруднений, то для нахождения нужного напора используют несложные формулы. Есть несколько вариантов формул подсчета напора, один из них выглядит следующим образом:
H(м) = P x 10,2 + Нв + Нп, где
H(м) – определяемая высота подъема жидкости в метрах;
Р – давление, которое необходимо создать в магистрали потребителя, указывается в атмосферах или переводится в бары (bar);
Нв – разность высот между всасывающим фильтром электронасоса и магистралью потребителя;
Нп – потери давления из-за гидравлического сопротивления трубопровода.
Рис. 11 Таблица для расчета потерь в трубопроводе
Выбор подходящего электронасоса для скважины на воду рассмотрим на примере семьи из 5 человек, для обеспечения нужд которых необходим объем подачи около 3 м³/ч, при максимальном давлении в системе 3 бара. Предполагается, что разность высот составляет 30 м, а водопроводная магистраль сделана из пластиковой трубы внутренним диаметром 1″ дюйм (наружный диаметр 32 мм) под стандартный выходной патрубок электронасоса, ее длина составляет 50 метров.
В колонках указаны два ряда цифр, нас интересует только нижний показатель с обозначением потерь на 100 метровом участке трубопровода (данные приведены в метрах). Для более точных расчетов в таблице указаны потери в коленах, запорной арматуре, тройниках, обратных клапанах (нужный параметр также указан в метрах).
Предположим, что у нас системе находится один обратный клапан, тройник, запорный кран и 3 колена под углом 90 градусов, общая длина потерь на которых, исходя из таблицы, составляет 12 м.
Итак, определяем потери:
Нп = (50 + 12) х 11 \ 100 = 6,82 (м)
И получаем общий результат:
H(м)= 3 х 10,2 + 30 + 6,82 = 67,42 (м)
Чтобы определить, какой насос выбирать, воспользуемся, к примеру, таблицей для моделей Grundfos (рис. 12). Из нее видно, что данному напору и объему перекачки наиболее подходит модификация SQ 3-65. При отсутствии подобных таблиц электронасос подбирают по напорным характеристикам и подаче (точка 1 на рис. 13).
Рис. 12 Таблица для напорных характеристик Grundfos
Конструктивные особенности и принцип работы
Что собой представляет этот агрегат?
- Во-первых, это поверхностная установка.
- Во-вторых, кроме самого насоса в нее входит гидроаккумулятор, в котором собирается определенный объем воды.
Работает насосная станция для скважины вот по такому принципу. Если воды в скважине достаточно, то она подается обычным способом. То есть, включается потребитель, автоматика передает сигнал насосу, который тут же начинает качать воду. При этом гидроаккумулятор находится всегда в заполненном состоянии.
Если уровень воды упал, то автоматика переключает потребление через накопительный бак. В нем находится резиновая емкость, в которую вода и поступает от насоса. А между резиной и металлическими стенками гидроаккумулятора закачивается воздух. Он и создает давление внутри водопроводной системы. То есть, получается так, что насосная станция – это одновременно и водозаборное оборудование, и накопительная емкость, которая работает при отключении насоса. Даже если отключится в поселке подача электричества, что случается нередко, то вода в доме под давлением будет всегда. Конечно, многое будет зависеть от объема гидроаккумулятора, поэтому придется учитывать и объем потребления самой воды, выбирая оборудования данного типа.
Важный момент для правильного функционирования – настройка автоматики насосной станции. Ее основная деталь – реле давления, которое контролирует включение насоса, определяя высший и низший пределы давления. При приобретении, оно имеет стандартные заводские настройки, которые иногда необходимо изменить. В самом принципе работы реле нет ничего сложного и разобраться в нем может даже человек без специальных знаний и навыков. После этого при возникновении необходимости, можно самостоятельно произвести настройку автоматики без привлечения специалистов.
Шланг в скважину, труба в дом
Есть у насосных станций и другие положительные стороны.
- Так как оборудование располагается на поверхности, то оно может качать воду из скважины с малым диаметром ствола. Ведь в шахту будет опускаться шланг или труба. Для глубинных насосов потребуется ствол определенного диаметра.
- К тому же станции могут устанавливаться на любые виды скважин, глубина которых не меньше 8 м. Правда, использовать неглубокие гидротехнические сооружения лучше для полива сада или огорода.
- Установленные на поверхности установки легко обслуживать и при необходимости ремонтировать. Но необходимо учитывать и тот факт, что бытовая насосная станция для питьевой воды может эксплуатироваться только при температуре не ниже +3С. Поэтому их устанавливают или в подвалах, или в утепленных пристройках, но лучше соорудить для них кессон, который является завершающим элементом самой скважины.
- Еще один плюс данной насосной установки – это давление воды в пределах 1,5 атм., что гарантирует прекрасный напор в водопроводной системе загородного дома. Причем, этого давления достаточно, чтобы вода с неплохим напором выходила не только из потребителей первого этажа, но и второго, и третьего.
Монтаж в подвале
Но даже лучшие насосные станции для загородного дома, на фоне их достоинств, имеют и некоторые недостатки. Об одной уже было упомянуто, это условия их эксплуатации только при положительной температуре воздуха. Второй недостаток – это постоянное обслуживание оборудования. Приходится периодически следить за давлением в гидроаккумуляторе, чтобы оно не было ниже номинального (заводского, паспортного), необходимо следить, как работает автоматика установки. При этом периодически придется чистить тот же гидроаккумулятор и обратный клапан от песка и ила. И хотя эти процессы не вызывают сложностей, но если пропустить срок очистки, то можно почувствовать, как в системе падает давление. Особенно это будет заметно на втором этаже здания.
Установка станции в утепленном помещении
