Как обустроить скважину на воду после бурения

Виды скважин

Буровая скважина — это специальное сооружение (выработка или полость в недрах земли) цилиндрической формы, с длиной значительно больше диаметра.

Устройства подразделяют по глубине и методу проходки. Глубина скважины определяется расположением водоносных слоев и требуемым качеством жидкости. Исходя из рельефа местности, водоносные горизонты расположены в земной коре по-разному.

Если ландшафт равнинный, то с большой вероятностью вода залегает по всему периметру. При наличии холмов бурить рекомендуется в низменностях. Классификация сооружений содержит несколько разновидностей.

Автоматическая система скважины

Что касается автоматической системы скважины, то она очень проста. В нее входят:

• Манометр, который отслеживает давление воды из скважины, а соответственно и внутри водопровода.
• Реле, соединенное с манометром. Оно отключает насос при высоком давлении в водопроводе, и включает, если давление воды падает.
• Клапан, с помощью которого удаляется воздух из трубной разводки.

В принципе, это все, что касается обустройства скважины на воду (своими руками это сделать можно, не вызывая специалистов). Можно сюда добавить и установку фильтров, но, скорее всего, это будет уже относиться к внутреннему водопроводу.

Обустройство скважины на воду от А до Я: видео

Ниже приведены примеры видео, наглядно отображающие многие этапы обвязки скважин:

1. Скважинное бурение, обустройство кессона скважины под воду своими руками, установка глубинного насоса в скважину, установка и подключение гидроаккумулятора, автоматики в кессоне:
2. Бурение, устройство кессонного колодца своими руками, сборка насосной станции для погружного электронасоса:
3. Установка стальной кессонной камеры, монтаж гидроаккумулятора и автоматики для погружного электронасоса:

4. Установка и подключение насосной станции в кессонной камере из бетонных колец:

Проводя обвязку скважины, ориентируются на физические параметры источника: глубину, дебит, статический уровень, качество воды. Исходя из перечисленных факторов, выбирают тип насоса (поверхностный или погружной), а затем вариант размещения (кессон, дом) и подключения (через оголовок или адаптер). От качества воды зависит сложность фильтрационной системы, обычно артезианские источники требуют применения дорогостоящих систем очистки от оксидов металлов и сероводорода.

Где лучше обустроить скважину

Множество любителей комфорта уверены, что идеальное место для скважины – подвал их дома. Это очень спорное решение. Трудности начинаются с бурения, которое в принципе возможно только на первом этапе строительства, максимум при стоящем фундаменте. Дальнейшее обслуживание системы, а особенно ремонт в таких условиях будут крайне затруднены, если даже не невозможны.

Поскольку некоторые операции можно осуществить только с участием тяжелой техники, загнать которую в подвал дома не представляется возможным. Единственный действующий вариант в таких условиях – неглубокая скважина, оборудованная самовсасывающим насосом, расположенным на поверхности. Выгода от принятия такого решения – отсутствие необходимости тянуть трубопровод от скважины до дома. Но это преимущество легко перекрывается множеством серьезных недостатков.

Конечно, лучшее место для скважины — неподалеку от дома. Но нужно брать в рассмотрение карту водоносных слоев — как глубоко придется бурить?

Обдумывая, где бурить скважину на участке, нужно учитывать несколько важных аспектов:

Кроме того, стальной кессон герметичен, а бетонный колодец почти невозможно сделать непроницаемым для влаги, что может привести к загрязнению скважины поверхностными водами. Еще один нюанс: уклон в точке бурения должен быть меньше 35°.

• Для облегчения подведения водопровода, экономии на обустройстве трубопровода нужно располагать скважину как можно ближе к дому. Однако это расстояние не может быть меньше 3 м.
• Место бурения должно быть удалено от потенциальных источников загрязнений, таких как выгребная яма, свалка, навозные кучи не менее чем на 50-100 м.

Расстояние от дома до скважины не должно быть меньше 3 метров

• К участку, на котором будет располагаться скважина, нужно обеспечить свободный проезд для буровой установки. Его размеры не должны быть меньше 3 м в ширину. Площадка для установки обычно выбирается не менее чем 4х9 м. Не стоит забывать и о высоте оборудования: буровая мачта редко бывает ниже 10 м. Нужно внимательно осмотреть все близлежащие деревья, электрические провода и т.п., чтобы обеспечить механизму беспрепятственный проезд и место для работы. Кроме этого необходимо учесть, что для наращивания буровой колонны потребуется порядка шести метров свободного пространства в кормовой части установки.
• На благоустроенном участке стоит обдумать все пути въезда и размещения тяжелой техники, чтобы свести к минимуму всевозможные нарушения ландшафта. Стоит постараться обеспечить как можно больший по размеру участок для размещения, поскольку кроме собственно буровой установки может понадобиться разместить водовозку с буровым раствором или кунг для рабочих.

Участок для буровых работ должен быть максимально большим и свободным

Все вопросы, связанные с тем, когда и где лучше пробурить скважину решаются довольно легко

Нужно только с особым вниманием рассмотреть все возможные варианты, учесть достоинства и недостатки каждого решения. Грамотно обустроенная скважина станет основой для автономного водоснабжения, позволяющего наслаждаться благами цивилизации в любом, даже самом удаленном от крупных мегаполисов, месте

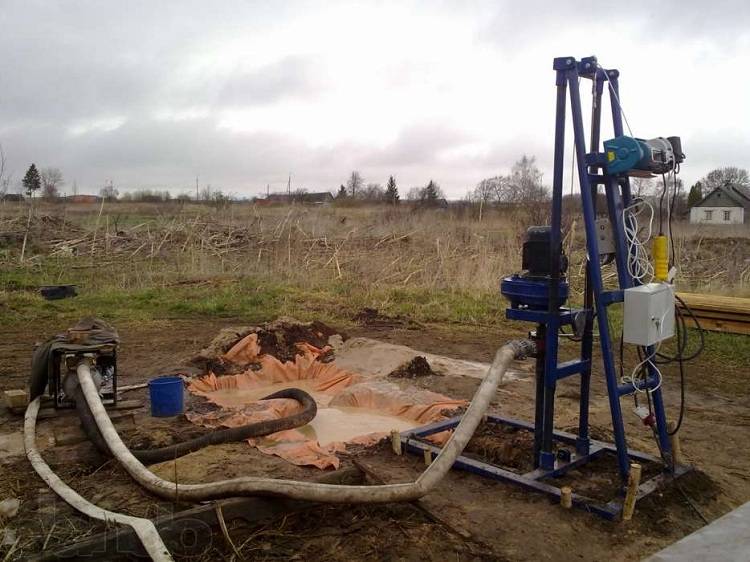

Механизмы для бурения

Понятно, что устройство артезианской скважины на воду выполняется только с применением специальной буровой техники. А для песчаной существует ручной несложный механизм. Состоит он из вышки, к которой подвешивается колонка. Сделать механизм можно самостоятельно, поскольку конструкция его достаточно проста. Более подробно рассмотрим отдельные части данного оборудования.

Установка для бурения может быть любых габаритов и мощности, но от этого зависят и ее возможности

В качестве основания служит вышка, внешне напоминающая треногу. Опоры изготавливаются из металлических труб или брёвен, соединяемых вверху шкворнем. Там же располагается блок, с помощью которого поднимается колонка. Две ноги вышки соединяются лебёдкой (воротом). Главный функциональный элемент – колонка для бурения. Состоит она из нескольких штанг длиной по 3 метра, соединённых муфтами.

В грунт погружается именно колонка, а с помощью штанг регулируется её длина. Ударным либо режущим грунт компонентом является буровая головка. Накручивается она на колонку при помощи резьбового переходника. При опускании головки в почву, полость бура заполняется грунтом. В зависимости от пород, присутствующих в месте, где производится обустройство скважины на воду, используются разные насадки:

• «ложка». Предназначена для работ с мягким грунтом;
• «змеевик». Подходит для плотного грунта;
• «долото». С помощью такой насадки обрабатываются твёрдые породы.

Наверх разрыхлённый грунт вынимают желонкой.

Чтобы не допустить обсыпание стенок скважины, используют обсадные трубы. Таковыми могут быть обычные водопроводные пластиковые изделия, удобные и лёгкие для монтажа. Низ трубы – это своеобразный башмак, который имеет снизу зазубренную или гладкую кромку.

Как видно, для обустройства скважины используется специальное оборудование, часть из которого можно изготовить самостоятельно, а часть приобрести в магазине.

Насос погружной под скважину.

Станция с погружным насосом способна поднимать воду с глубины свыше десяти метров.

Непростым вопросом считается, как выбрать помпу, на какую высоту ее подвесить к обсадному трубопрокату.

Все оборудование можно размещать в любом месте по отношению к скважине, это не повлияет на его эффективность.

Внимание! Лучшим местом для установки насоса станет сухая подвальная комната либо первый этаж технического сооружения. Как защитить источник от влияния внешних факторов

Как защитить источник от влияния внешних факторов.

Защита скважины от проникновения осадков, грязи вокруг источника организуется с помощью помещения, которое располагается выше уровня земли или ниже.

1.Обустройство домика над землей.

Домик представляет собой павильон простой схемы. Его заглубляют неглубоко внутрь земли, оставляя вход, как отдельный погреб. Вокруг засыпают землей, организуя завалинку, что понизит уровень теплопотери.

Подобные конструкции возвышаются над скважинами, которые организуют в промышленных областях, редко на дачном участке. Под постройку домика придется отводить дополнительное место, что создаст неудобства на маленьком пространстве. Домик сложно утеплить самостоятельно, чтобы чувствовался эффект.

2.Скважина внутри жилого здания.

Вариантом защиты является эффективный, но редко применяемый способ. Под установку оборудования используют подвал в жилом помещении, или утепленную зимнюю теплицу, оранжерею.

Внутри здания источник получает защиту от хулиганов и попадания внутрь атмосферных осадков.

При этом монтаж и ремонт скважины становится удобным, доступным.

Оборудование работает бесшумно, лишь издавая небольшие щелчки, когда работает реле. Их неслышно снаружи, если помещение закрыто.

Для правильного монтажа первым делом следует пробурить скважину, далее над конструкцией возвести дом, а не наоборот.

3.Обустройство колодца – кессона.

Считается самым распространенным вариантом для защиты скважины – возведение колодца. Конструкция называется кессоном. Кессон устанавливают внутри земли, над почвой остается люк, поэтому он экономит место на участке.

Подземная конструкция поддается утеплению легче всего, причем особенность расположения нижней части не дает промерзнуть зимой, потому что находится ниже уровня промерзания почвы

Важно, правильно сделать гидроизоляцию

Кессоны производят из полимеров либо стали. Изделия из стали выдерживают различные удары, пучения почв во время морозов, поэтому считаются более прочными. Их применяют на участках с подвижным грунтом.

Внимание! Под кессон из металла требуется укладка бетонного основания, конструкции требуют тщательной теплоизоляции. Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса

Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции

Кессоны из полимерного материала противостоят образованию коррозии, конденсата внутри корпуса. Стоят данные изделия, выполненные на заводе, недешево. Отличаются легкостью монтажа, высокой степенью гидроизоляции.

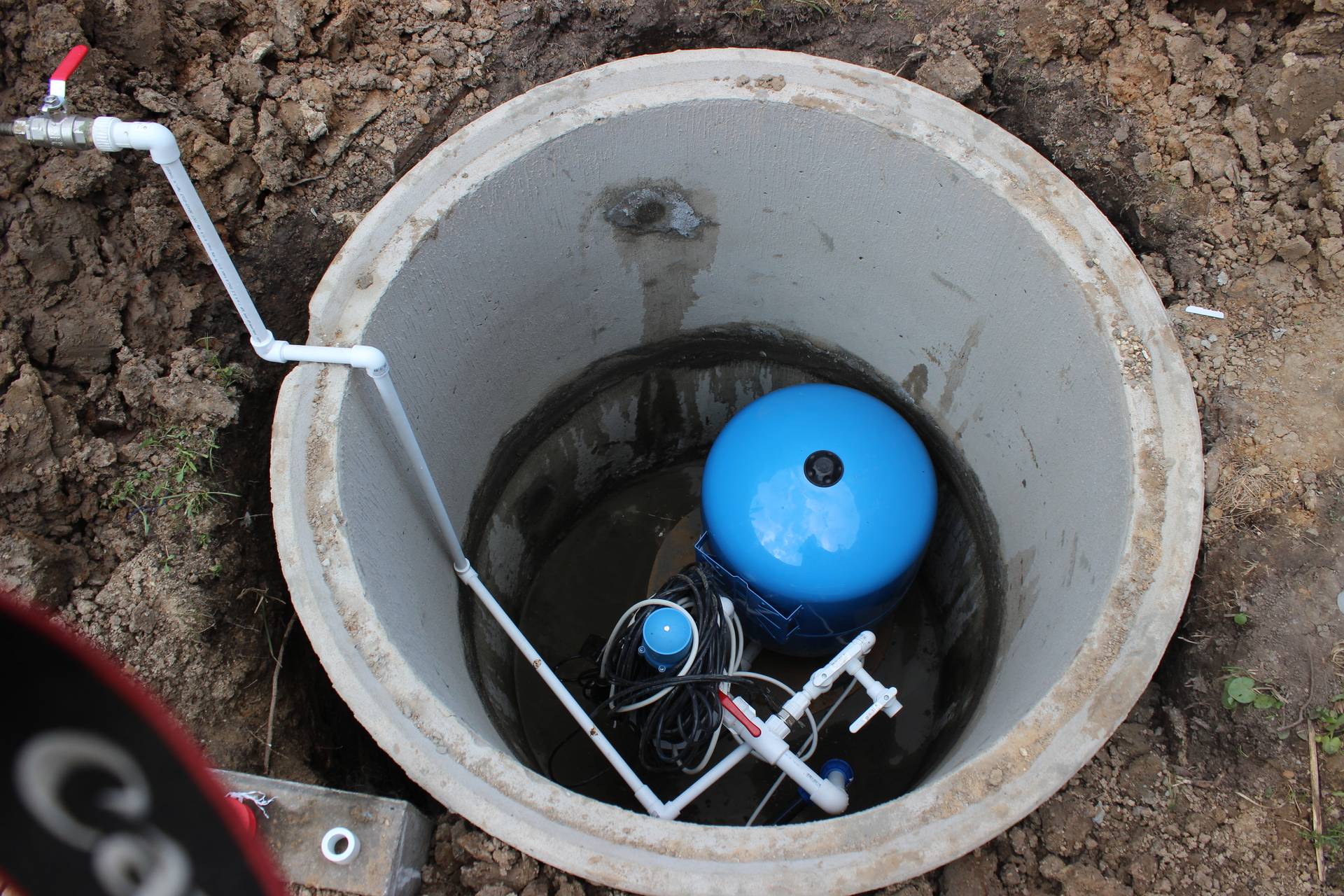

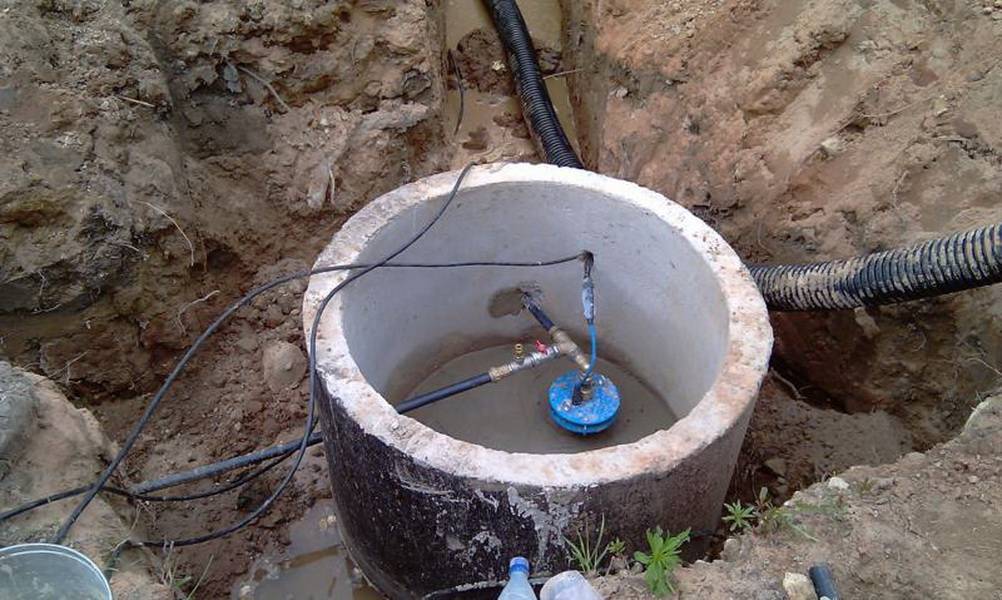

Кессон можно соорудить своими руками. Простым решением станет применение колец из железобетона, из которых монтируют колодец. Сверху конструкцию накрывают крышкой, оснащенную горловиной и люком

Дно также требует бетонирования. Самым сложным будет выполнить гидроизоляционные работы. Если выполнять гидроизоляцию с внешней стороны, лучше это делать с помощью битумного материала в рулонах, либо применяя мастику высокого качества. Для удобства проведения работ понадобиться вырыть котлован более широкий, чтобы достать стенки.

Для изоляции с внутренней стороны, швы зачеканивают, смазывают стены, крышу и дно с помощью полимерно–цементного раствора.

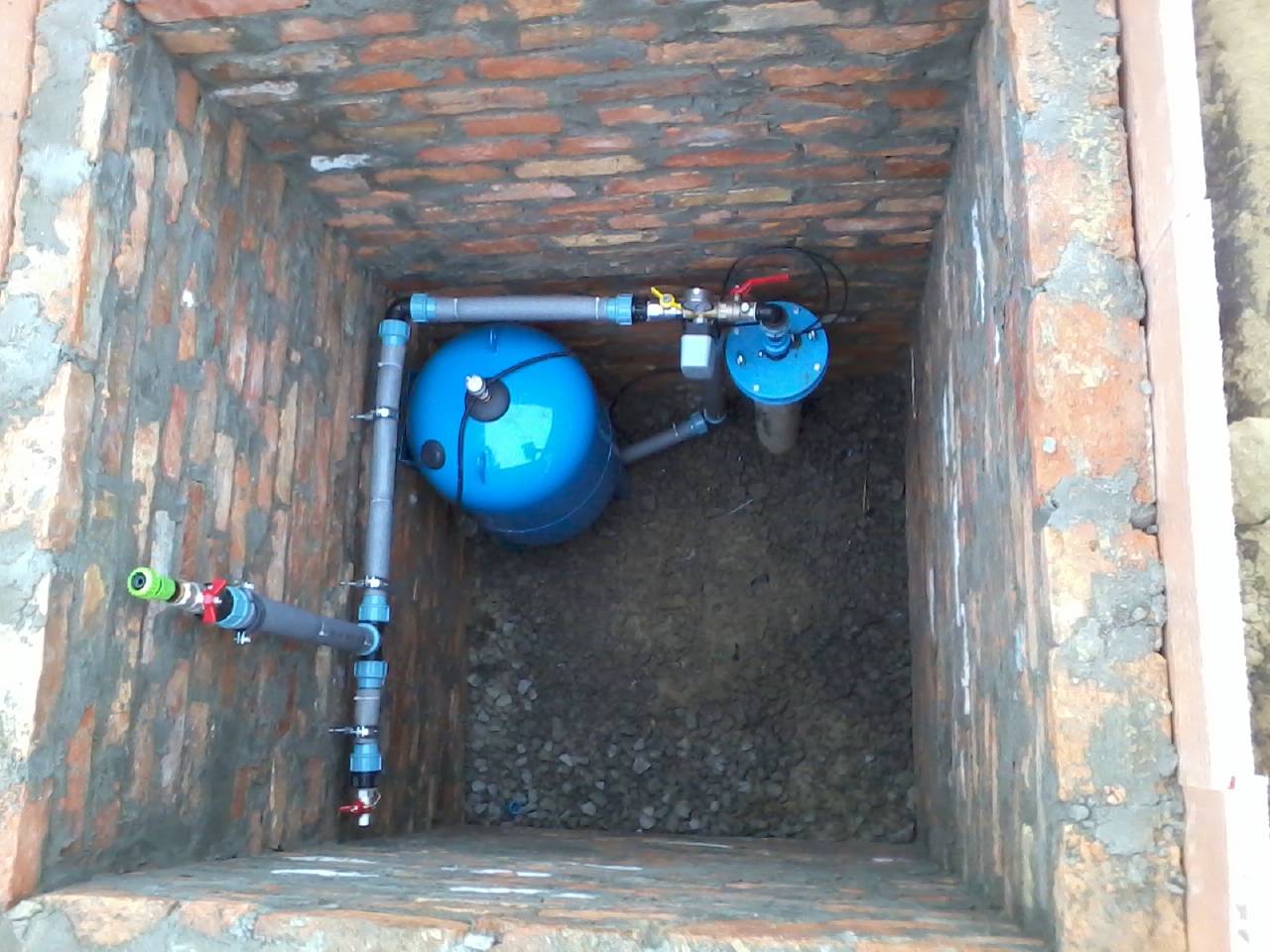

Своими руками кессон можно создать с помощью обожженного красного кирпича, мелкоразмерных блоков из бетона, бочки из стали.

Фильтры

Качество воды из любой скважины во многом обуславливается наличием особого скважинного фильтра. И эта деталь больше других, входящих в скважинное сооружение, подвержена износу. А значит к ее выбору следует подойти ответственно.

Для скважин «на известняк», например, достаточно будет простого решетчатого фильтра — то есть перфорации на нижнем обсадочном колене. Он же сможет стать основой фильтра скважины «на песок» (в сочетании с гравийной засыпкой). При этом требования к перфорации предъявляются следующие:

диаметр отверстий от 15 до 30 мм, в зависимости от грунта;
скважность (отношение общей площади отверстий к площади, которую они занимают) 0,25-0,30;
расположение отверстий поперечное, в шахматном порядке;
площадь (общая) отверстий должна быть не меньше площади поперечного сечения обсадочной трубы (ее просвета).

Когда насос ставится в скважину, оснащенную внутренним фильтром, дном этой скважины считается его (фильтра) верхний обрез. Из-за этого однократный объем забора воды существенно снижается. Кроме того, фильтр сильно заиливает скважинное сооружение, ведь вода просачивается в зазор между ним и обсадной трубой. Сокращается и срок службы самого фильтра, и насоса, поскольку в последний неизбежно попадает песок. Поэтому насос зачастую помещают в отдельную трубу, которая насаживается на фильтровый выход. Но для этого надо делать скважину большего диаметра.

Если в распоряжении бурильщиков имеется дорогой и конструкционно сложный центробежный насос, все просто — его подсоединяют к выходному патрубку фильтра, и в результате прекращается и заиливание, и запесочивание. Но когда такого оборудования нет, приходится что-то придумывать.

Обратите внимание! Многие мастера детали для фильтров делают самостоятельно, используя ПВХ-трубы, полимерную сетку и пружины из нержавеющих материалов. Но такие конструкции редко служат долго, да и фильтруют воду не слишком хорошо

Лучше потратиться, но выбрать и купить по-настоящему надежный, хорошо работающий фильтр. Тем более, что выбрать есть из чего:

Последовательность действий при бурении

Обустройство песчаной скважины не вызовет особых трудностей при наличии необходимой оснастки и соблюдении последовательности этапов. Готовая бурильная установка оборудована головкой и лебёдочным механизмом. Штангу пропускают вниз сквозь оба отверстия. Когда возникнет необходимость, её наращивают, после чего закрепляют ворот. Вращают его обычно два работника, а третий корректирует положение штанги.

На колонке ставится отметка с отступлением от верхнего настила порядка 60-70 сантиметров. На это расстояние сначала колонку опускают, а затем извлекают обратно, удаляя поднятый вместе с буром грунт. Погрузить очищенную колонку необходимо несколько раз. Если глубина большая, штангу придётся наращивать. Делается это присоединением с помощью муфты ещё одной трубы.

При обустройстве скважин на воду бурение без обсадных труб допускается лишь в плотном, устойчивом грунте. Если же породы осыпаются, установить обсадку следует, сделав проходку глубиной уже два-три метра, предварительно оснастив трубу башмаком. Диаметр обсадки больше этого показателя муфт, поэтому чтобы поместить её в шахту используют кувалду или ввинчивание.

При бурении в сыпучих грунтах необходимо использовать обсадные трубы, иначе стенки скважины попросту обвалятся

Как видно, ничего сложного нет. Просто бурение необходимо чередовать с монтажом обсадных труб, которые по мере погружения требуется наращивать. Использовать можно и стальные, и пластиковые трубы для обсадки.

Организационно-подготовительные работы

Первым делом нужно определиться с габаритами будущей скважины

Особое внимание уделите глубине, так как именно от нее будет зависеть трудоемкость бурения. Если вода необходима только для полива и технических нужд, вполне достаточно скважины глубиной до 3 м

А чтобы использовать получаемую воду для употребления домочадцами, глубина должна быть не меньше 4-5 м. Оптимальной считается глубина в 7 м.

Далее определяем место бурения скважины – рекомендуется выбирать локацию, где водоносная жила расположена ближе всего к верхнему слою грунта.

Следующий подготовительный шаг – обустройство шурфа. Традиционно его размеры составляют 1,5 х 1,5 м с глубиной 1,5-2 м.

Теперь нужно подготовить рабочие инструменты и материалы для обустройства скважины:

• буровой стакан;
• лебедка с тросом;
• лопата;
• тележка для грунта;
• насос с шлангом;
• емкость для воды:
• обсадная труба;
• листы стали или шифера;
• металлическая сетка;
• стальная проволока.

Прокладка трубопровода

На дно скважины необходимо насыпать мелкий гравий (щебень) или крупный песок. Это защитит трубопровод от заиливания. Перед насыпкой днище скважины в обязательном порядке чистится желонкой. Необходимо предварительно приготовить первую трубу, чтобы спустить ее в колодец сразу же после окончания бурения. Таким образом, вы не допустите осыпания стен.

По периметру трубы, на расстоянии приблизительно 29 см от ее низа, необходимо проделать отверстия. За счет них труба будет «собирать» больший объем воды.

Из-за того, что для сооружения скважины лучше всего укладывать трубы длиной в 220-260 см, то чаще всего одного колена не хватает. Трубы большей длины не так удобны в обслуживании и укладке. Друг с другом трубы крепятся «свинчиванием» по резьбе. Первую трубу требуется опустить на так, чтобы она была уперта в дно шурфа. После установки труб можно начинать устройство кессона и монтаж насоса.

Обустройство скважины без кессона

Кессон — это камера, обычно круглой формы, не пропускающая вещества в жидкообразном состоянии. Его основное предназначение — препятствование замерзанию воды и изоляция скважины от грунтовых вод. Установка подобной оснастки представляет собой очень трудоёмкий и непростой процесс.  А необходимость монтажа в кессоне дополнительного оборудования приводит также к немалым финансовым затратам. Но у этого технически сложного и дорогостоящего процесса есть две альтернативы. Кратко рассмотрим их.

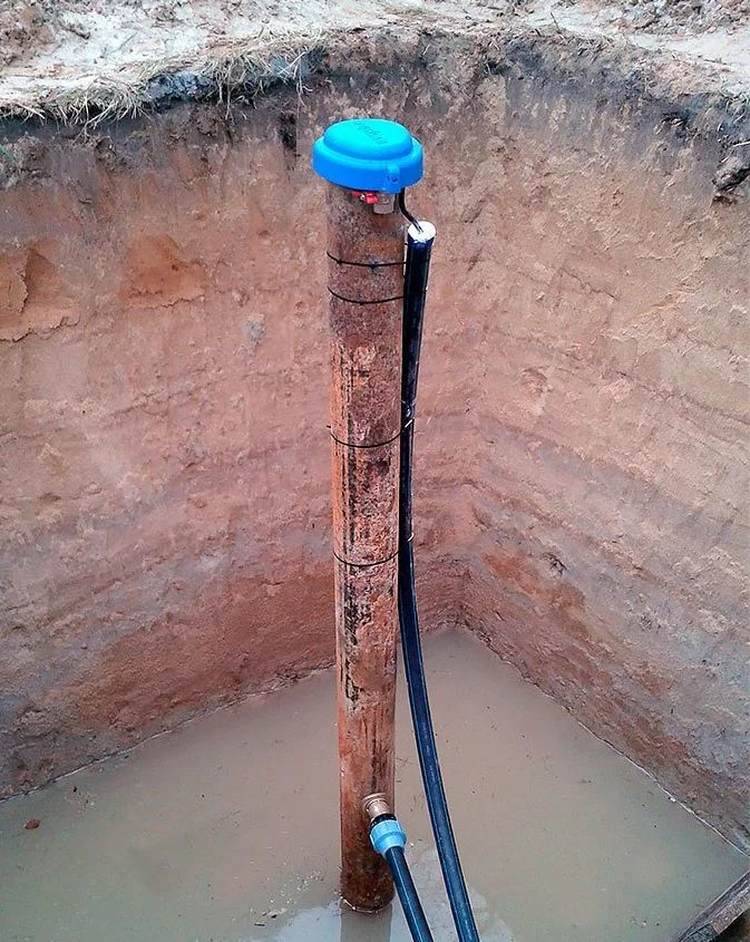

Приямок. Этот метод получил наиболее широкое распространение. Для создания приямка используются подручные материалы и можно обойтись без специального оборудования. Однако соблюдение определённых правил всё же потребуется.

Порядок работ такой: сначала выкапывается яма глубиной порядка 2 метров, а затем в неё устанавливаются бетонные кольца. Если выполнить последнюю операцию проблематично, можно изготовить стенки из досок, после чего залить бетоном. Но такое решение предусматривает проведение работ по дополнительной гидроизоляции. Что же касается крыши для приямка, то её тоже можно изготовить из досок или использовать бетонный люк. Чтобы не допустить замерзания воды, стены лучше утеплить.

Следует знать, что создавать приямок допускается лишь на участках, уровень грунтовых вод на которых можно охарактеризовать, как низкий, то есть не превышающий 5 метров. И ещё. Бетонировать дно приямка не стоит. Причина проста: это способствует тому, что воды в сооружении будут задерживаться. Лучше засыпьте дно песком или гравием.

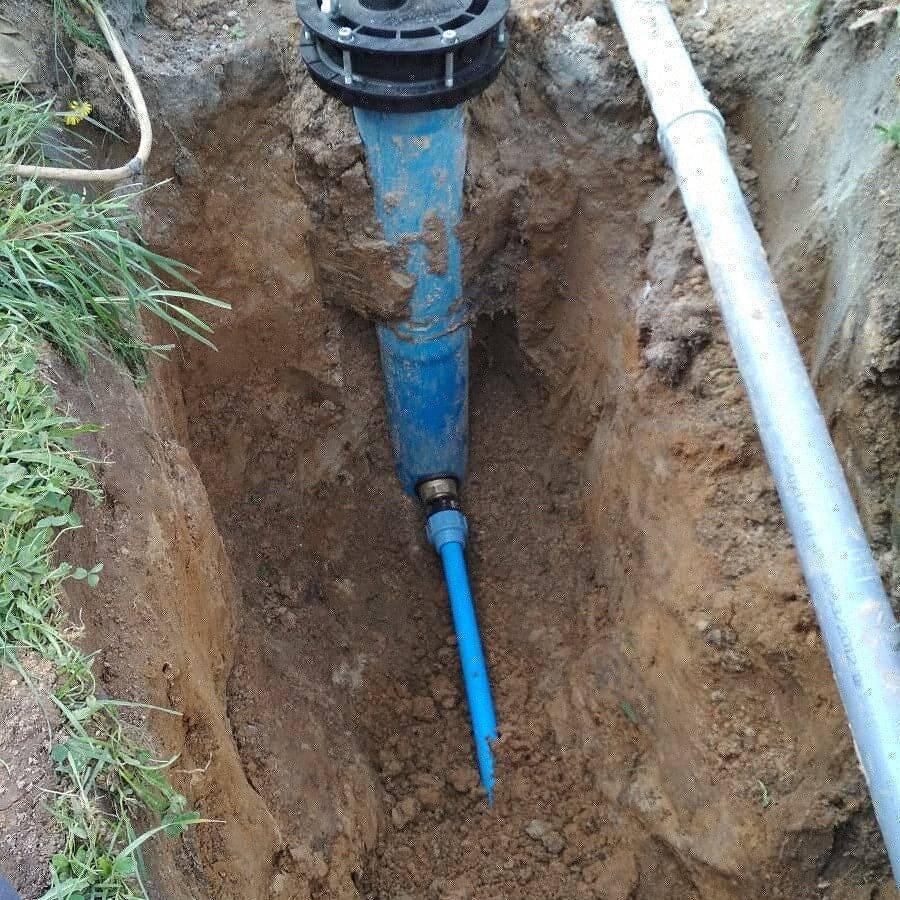

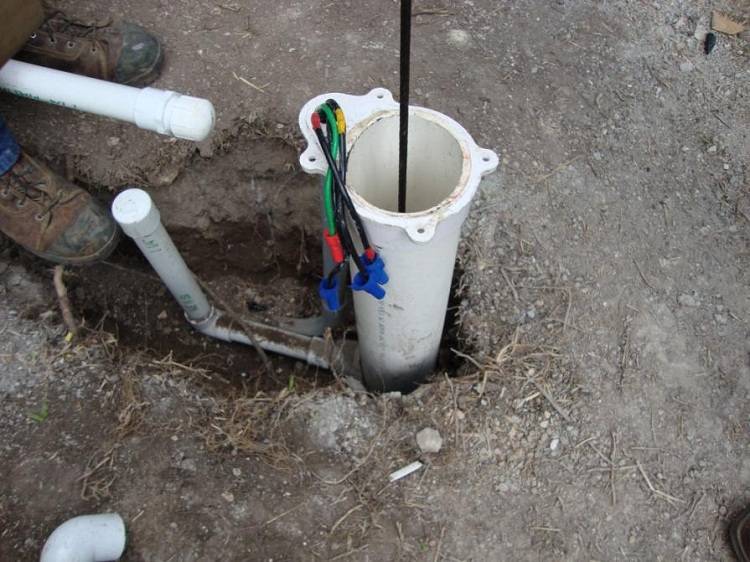

Адаптер. Второй метод обустройства скважины без кессона – использование специального адаптера. Он предусматривает вывод водопроводных труб через трубу обсадки скважины.

Адаптер состоит из двух частей. Одна из них крепится к трубе, к которой прикрепляется насос, а вторая – к обсадной трубе. При погружении насоса в воду обе части адаптера плотно соединяются друг с другом. Герметичность конструкции обеспечивается применением резинового кольца.

Возможность самостоятельной установки адаптера – несомненный плюс данного способа. В государствах Европы он уже пользуется огромной популярностью. На территории нашей страны использование данного оборудования только начинает набирать обороты.

Подключение гидроаккумулятора, автоматики

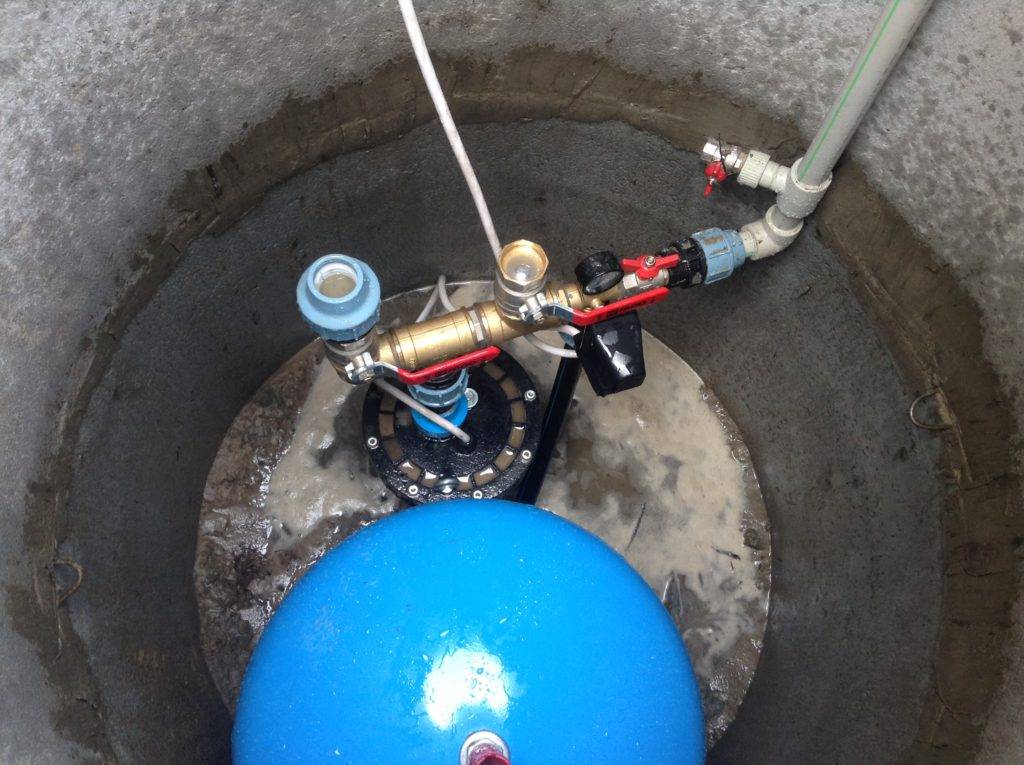

Чтобы полностью обустроить скважину для воды, необходимо установить в подготовленную кессонную яму насос, оборудование и автоматику, к которым относятся гидравлический аккумулятор, реле и манометр. Если используют станцию, все необходимые для забора воды узлы собраны в одном модуле, остается только присоединить ее вход к напорной трубе через компрессионный фитинг и аналогичным способом подключить к водопроводу, поступающему в жилое здание.

При подключении насосной станции помощь специалиста и применение специального инструмента необязательны — трубопровод из ПНД соединяют прямыми или угловыми резьбовыми компрессионными фитингами вручную, или используя гаечный ключ на металлических деталях.

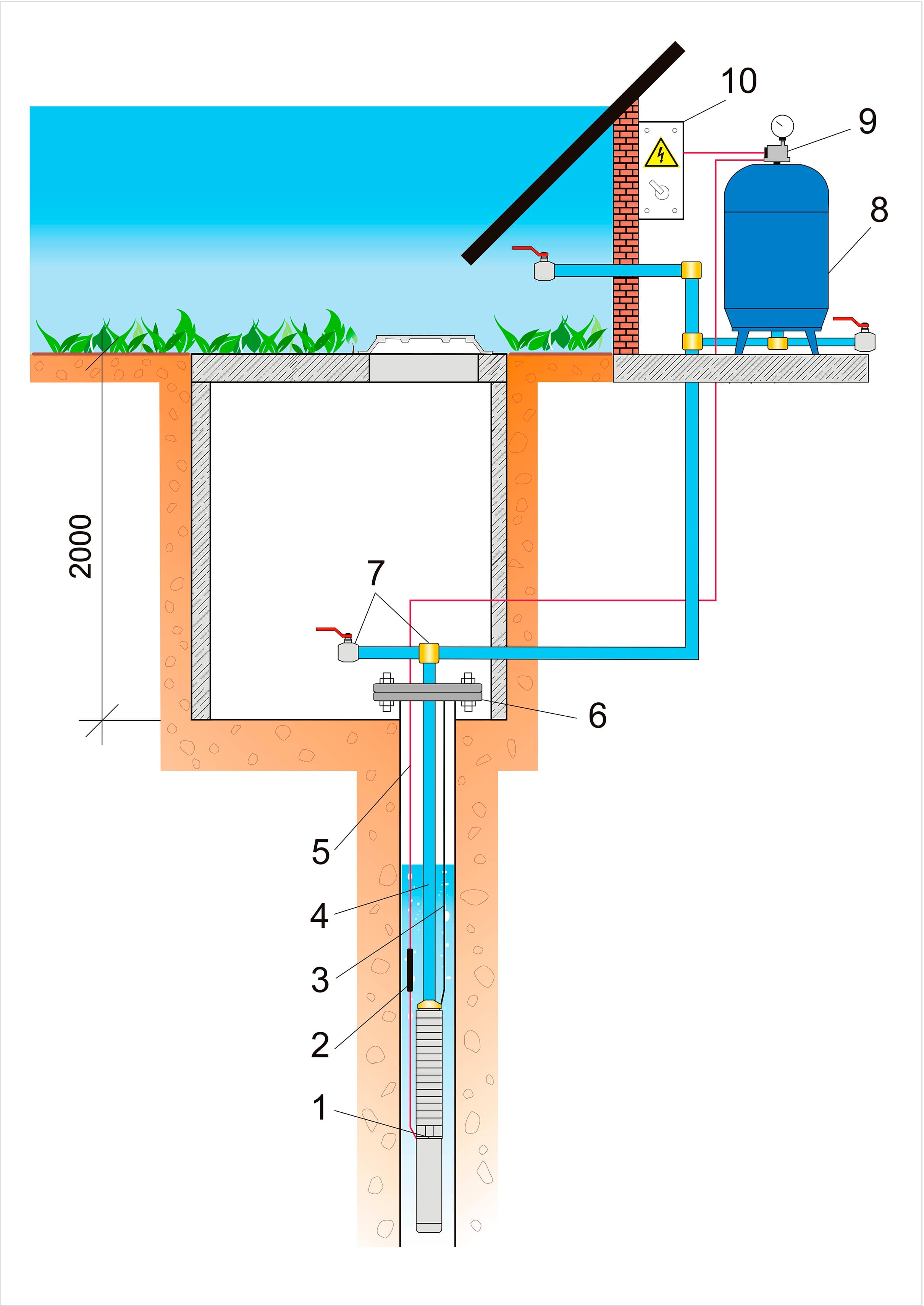

При размещении в кессоне погружного электронасоса, на поверхности в камере монтируют элементы автоматики — реле давления и защиты от сухого хода, устанавливают гидравлический аккумулятор и манометр. Данные детали сложно соединять между собой отрезками пластиковых труб ПНД и фитингами, не предусмотренными для этих целей, для проведения работ часто вызывают специалиста. Обычно соединения внутри производят на полипропиленовые трубы методом пайки при помощи специального утюга, для подключения к ПНД-трубопроводу и подведения к металлической резьбе пожарного гидранта вверху, применяемого для полива огорода, используют переходные фитинги с полипропилена на ПНД или металл.

Устройство насосной станции

Достоинства и недостатки артезианской скважины

Артезианская скважина считается ценным источником высококачественной воды. Ее ценят за такие качества:

1. Уровень воды в артезианской скважине постоянный и не зависит от поры года, осадков, паводков и других явлений.
2. Срок эксплуатации источника может достигать 50 лет.
3. Толстый слой грунта очищает поступающую с поверхности жидкость от всех механических загрязнений, поэтому вода из артезианской скважины идеально чистая.
4. Из источника можно выкачивать более 3 м3 жидкости в час, что позволяет снабжать водой сразу несколько участков.
5. Колодец не меняет свою водоотдачу даже после длительной непрерывной работы насоса. В доме можно открыть сразу несколько кранов, и при этом давление в системе будет постоянным.
6. Правильно построенная своими руками артезианская скважина не требует постоянного обслуживания.

Кроме того, нужно знать о недостатках таких источников:

• В жидкости может быть большое количество минералов и химических соединений, вредных для человека. При обнаружении опасной концентрации вещества следует устанавливать специальные фильтрационные системы.
• Высококачественная вода расположена глубоко, поэтому себестоимость работ по созданию источника очень высокая.
• Для бурения артезианской скважины необходимо получить специальное разрешение, т.к. такая вода считается ценным природным ресурсом. Акты выдают специалисты на основании государственных нормативных документов, что требует значительных финансовых вложений. Оформление разрешений может затянуться надолго.
• Каждый квартал следует выплачивать налог за пользование природными ресурсами.
• Такая вода содержит большое количество солей кальция и магния, которые повышают ее жесткость. При ее нагревании в бойлере или чайнике выпадает осадок, жидкость мутнеет, а нас стенках емкости и на нагревательных элементах образуются солевые наслоения.
