Обжимные фитинги для металлопластиковых труб: конструкция и правила соединения

Конструкция обжимного фитинга

Компрессионный крепежный компонент состоит из следующих деталей:

• кожуха (каркаса),
• стопорной гайки,
• обжимочного кольца.

Обжимные обручи, а их, чаще всего, используют, как минимум, дважды, предназначаются для формирования герметичного стыка (как сделать соединение металлической трубы с полипропиленовой без резьбы прочитайте на этой странице).

Они обеспечивают соединению хорошую сопротивляемость к высокому напору в системе и долговечность конструкции.

Благодаря обжимным кольцам, устройство становится устойчивым к вибрациям, и оно способно служить на протяжении долгого промежутка времени.

Если удастся купить качественную продукцию, она будет работать не одно десятилетие.

При выборе обжимных фитингов для меди, обращайте внимание на детали, в которых соединительные кольца выполнены из специального материала – EPD M, а не из обыкновенной резины, потому что функционируют они в несколько раз дольше. Компрессионные фитинги изготавливают из такого материала, как:

Компрессионные фитинги изготавливают из такого материала, как:

• пластик (пресс-фитинги для металлопластиковых труб),
• металл,
• латунь,
• медь.

Для медной трубной продукции используют соединительные компоненты из латуни.

Потому, что этот материал стоит недорого (по сравнению с чистой медью) и с ним намного проще работать.

По прочностным показателям он немного проигрывает нержавеющей стали, но его легче монтировать.

Для того, чтобы латунные фитинги были не такими восприимчивыми к негативным воздействиям внешней среды, их обрабатывают никелем.

Что касается веса изделия. Он не должен быть слишком маленьким.

Запомните! Легкий фитинг не бывает качественным.

В магазине или на рыке спрашивайте у продавца сертификат качества данного вида товара и другие соответствующие документы.

Если вам откажут в просьбе, значит, изделие сделано не по стандарту.

Лучше всего покупать обжимные фитинги, выпущенные известными производителями.

Это послужит гарантией того, что вы не зря потратите свои кровные сбережения, и смонтированная медная система будет работать надежно и без сбоев.

Как соединяются резьбовые фитинги для металлопластиковых труб

Монтаж труб может выполняться компрессионными соединительными деталями из латуни. Их устройство включает штуцер, гайку, разрезное кольцо. С применением рожкового ключа и резьбовых фитингов можно создавать надежные соединения. Процедура выглядит следующим образом: при накручивании гайки выполняется сжатие пресс-гильзы (разрезное кольцо), что и формирует герметичное прижатие штуцера к внутренней полости трубы.

Одно из достоинств компрессионных соединительных элементов состоит в возможности их устанавливать без дорогостоящего специнструмента. Кроме того, резьбовой фитинг обеспечивает возможность быстрого демонтажа соединений. В то же время, практика показывает, что повторная сборка узла с таким фитингом может быть менее герметичной, поэтому для ремонта сети лучше выполнить вырезку поврежденного участка и на его место установить новый отрезок трубы с помощью резьбовых фитингов. Для повторной установки использованного соединительного элемента необходимо выполнить замену его уплотнительных элементов.

Для соединения отдельных труб их торец нужно обрезать под прямым углом. Это можно выполнить с помощью трубореза или ножовки по металлу. Для гибки труб лучше воспользоваться пружинным трубогибом, но выполнить такую операцию можно и вручную. При изгибе руками минимальный радиус составляет пять наружных диаметров трубного изделия, а при использовании трубогиба – три с половиной диаметра.

У отечественных фирм можно купить любые разновидности компрессионных соединительных деталей. При выборе таких фитингов необходимо приобретать изделия в точном соответствии с параметрами металлопластиковых труб (диаметр и размер стенок трубы). В идеале лучше выбирать трубы и соединения от одной торговой марки.

Трубы из металлопласта прекрасно удерживают свою форму, поэтому при обустройстве сетей необходимо минимальное количество хомутиков. Соединение с помощью компрессионных соединительных элементов можно производить по тройниковому (гребеночному) или коллекторному принципу. Если монтаж выполняется в виде гребенки, то необходимо вначале выполнить монтаж основного трубопровода, а после этого врезать в него фитинги в нужных местах (либо провести монтаж в другом порядке).

Пример присоединения компрессионного фитинга:

Выполнить разметку мест установки соединений.

Выполнить резку трубы.

Надеть на металлопластиковую трубу гофру из утеплителя (необязательный этап).

Выполнить калибровку трубы.

Надеть на трубу гайку с уплотнительным кольцом.

Провести соединение трубы и фитинга.

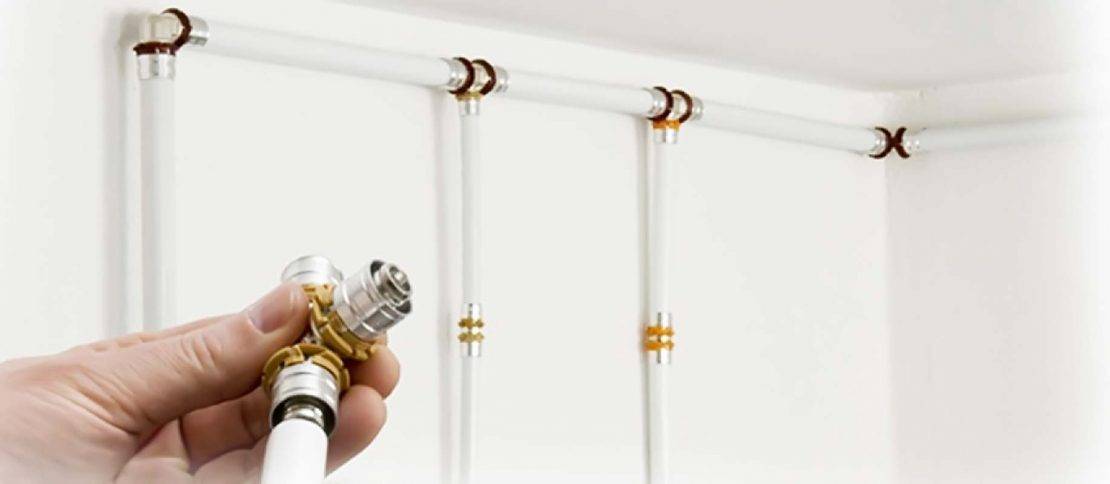

На фото продемонстрирован монтаж компрессионных фитингов тройниковой конструкции. В каталогах можно найти много других вариантов таких соединений, что дает возможность собрать трубопроводы по любой схеме.

Процесс сборки выполняется в следующей последовательности:

1. Выполнить выравнивание трубы так, чтобы получить ровный участок длиной 100 мм до среза и 10 мм после него.
2. В нужном месте нужно разрезать трубу под прямым углом.
3. Выполнить обработку торца с помощью развертки со снятием миллиметровой фаски. Необходимо обеспечить правильную круглую форму торца.
4. На трубу нужно одеть гайку с разрезным кольцом.
5. Намочить штуцер.
6. Нужно насадить на трубу штуцер. При этом торец среза должен плотно упираться в край фитинга. Завинчиваем рукой гайку штуцера до упора. Если гайка крутится плохо, то возможно нарушено резьбовое соединение или гайка идет не по резьбе, что снизит герметичность соединения.
7. Для затягивания фитинга понадобится два ключа. Одним нужно зафиксировать фитинг, а другим выполнить до двух оборотов гайки, чтобы были видны до двух ниток резьбового соединения. Не стоит использовать ключи с усиленными рычагами, так как перетяжка гайки может привести к потере герметичности соединения.

Чтобы металлопластиковая труба не запотевала при температурных перепадах транспортируемой среды, поверх нее одевают специальный утепляющий кожух из вспененного полиэтилена или других аналогичных материалов. Такую изоляцию можно одеть и после завершения монтажа в процессе эксплуатации трубопровода. Для этого рукав из вспененного полиэтилена нужно разрезать вдоль, а после установки закрепить его на трубе скотчем.

Маркировка фитингов выполняется по двум показателям:

• по наружному диаметру трубы;
• по параметрам резьбового соединения, с помощью которого монтируется трубная арматура.

К примеру, наличие символов 16×1/2 для внутренней резьбы свидетельствует о том, что фитинг может соединяться одним концом с трубой 16 мм по наружному диаметру, а другой с арматурным изделием, у которого есть резьбовое соединение полдюйма.

Читайте материал по теме: Замена труб в квартире: советы профессионалов

Соединительные элементы ПУШ типа

Для установки фитинга ПУШ типа для металлопластиковых труб, в отличие от метода опрессовки, не требуется специальный инструмент, ее несложно выполнить самостоятельно. На рисунке снизу показана конструкция данного устройства

Конструкция фитингов типа «ПУШ»

На рисунке обозначены:

• А – кольцо с двойным уплотнением;
• В – удерживающие лапки, как правило, изготавливаются из нержавейки;
• С – смотровые окна, позволяют проконтролировать, что труба полностью вошла;
• D – соединяемая труба;
• E – гильза из прочного материала;
• F – корпус устройства.

Среди достоинств соединения данного типа можно назвать следующие:

• соединение может выполнено без использования специального инструмента;
• монтажные работы производятся быстро;
• надежность соединения позволяет спрятать его внутри стены, то есть таким способом можно монтировать теплый пол.

Из недостатков данного типа существенных можно назвать два:

1. относительно высокий уровень цен на ПУШ-фитинги;
2. после того, как установлен фитинг потребуется как минимум три часа на то, чтобы кольца, выступающие в роли уплотнителя, смогли принять нужную форму.

Особенность, которой необходимо уделять внимание:

Края обрезанных труб не должны содержать заусеницы или другие неровности, поскольку при этом возникает высокий риск прорезать прокладку. То есть, если для обрезки труб использовалась ножовка, края среза следует обязательно обработать.

Установка

Установка фитинга Устанавливаются резьбовые фитинги по разметке. На трубу надеваются все элементы соединительной конструкции и закручиваются с помощью гайки. Затягивать гайку нужно до тех пор, пока не станет трудно это делать, но при этом избегать чрезмерных усилий. В противном случае соединение легко повредить, как говорится, можно сорвать резьбу. Если резьбовые соединители затянуты недостаточно, система не будет герметичной. Для проверки качества соединения обязательно нужно проверить систему на целостность и появление течей.

Появление при проверке небольшой течи говорит только о том, что фитинг затянут недостаточно. Исправить такую проблему очень просто – резьбовые соединения медленно закручиваются с помощью ключа. Затягивание проводится при работающей системе до тех пор, пока течь не прекратится.

Однако бывает, что и при повторной затяжке течь не устраняется. В этом случае используется ФУМ лента или льняное волокно. Эти материалы подматываются на резьбовое соединение, после чего следует произвести затягивание гайки. Как правило, при исправной резьбе, течь прекращается. Компрессионные фитинги устанавливаются практически аналогично.

Для обеспечения монолитной неразборной конструкции из металлопластиковых труб устанавливаются пресс-фитинги. Для их установки потребуется обжимной инструмент – пресс-машина. Устройство может быть ручным или гидравлическим.

Классификация и виды

Фитинги в первую очередь подразделяются на детали под пайку и для монтажа без применения сварки — резьбовые, компрессионные, пресс- и пуш-фитинги. Для пайки применяют чисто медные изделия, для иных фитингов используют бронзу или латунь. Латунь и бронза тверже и прочней меди, поэтому детали из них лучше сохраняют форму, в том числе и геометрические размеры резьбы.

Фитинги под пайку

Капиллярная пайка обеспечивает самое надежное и герметичное соединение труб. Поэтому ее выбирают в труднодоступных местах или там, где требуется особая надежность (например, в трубопроводе теплого пола). Выбирают еще и потому, что они самые компактные и недорогие из всех видов фитингов.

Конструктивно элементы под пайку — трубочки и тройники простой формы, с диаметрами, чуть большими диаметрам соединяемой заготовки.

Резьбовые

Резьбовые соединительные элементы монтируются в систему с помощью наружной либо внутренней резьбы.

Разновидностей резьбовых изделий довольно много:

• Заглушки.
• Отводы 90 и 135°.
• Муфты для соединения труб (с внутренней резьбой, иногда с 2 накидными гайками).
• Крестовины и тройники; бывают с наружной резьбой либо с накидными гайками.
• Сгоны — трубки с наружными резьбами, муфтами и контргайками.
• Накидная гайка-американка.
• Ниппель —элемент для соединения с двумя резьбами и шестигранником под гаечный ключ посредине.
• Штуцер — элемент с «ершом».
• Врезка.
• Футорка — соединительный элемент для перехода с диаметра на диаметр, имеет внутреннюю и наружную резьбу.
• Эксцентрик — для монтажа смесителей.

На медных трубах резьбовые элементы соединения применяются очень редко по причине сложности выполнения резьбы на меди — медные конструкции пластичны и имеют тонкую стенку, резьба ослабляет трубу и уменьшает прочность места соединения и всей системы.

Установка металлопластиковых труб своими руками

Резка труб осуществляется ножницами по металлу или специальной ножовкой. Резаки применяются для обрезки малого и среднего диаметра металлопластика, и широко распространены в профессиональном монтаже. Ножницы — более простой бытовой прибор, их можно купить и в бюджетной ценовой категории, главное, чтобы была удобная и сбалансированная рукоятка, а сами лезвия острыми, из качественного металла. Резаки оснащены внутренним калибратором, что позволяет не только резать металлопластик, но и восстанавливать деформированную форму краев.

Помимо специальных инструментов при монтаже системы из металлопластиковых труб требуется применение более универсальных приборов: измерительной рулетки, ключей нужного размера, фаскоснимателя, шлифовального наждака, эспандера при условии применения пресс-фитинговых соединений.

Водопроводная система из пластика и металла не только долговечна и практична, но и проста в монтаже. Процесс доступен для исполнения даже человеком, не обладающим нужных знаний. Имея набор самых простых инструментов, можно сделать базовые монтажные работы качественно и с приличной экономией средств, если следовать простым правилам монтажа.

Пластик в сочетании с металлом — хороший тандем, но и он “боится” агрессивного механического и ультрафиолетового воздействия, это необходимо учитывать при их открытой прокладке.   Если предполагается монтаж закрытого типа, то необходимо предусмотреть наличие люков для доступа к фитингам компрессионного типа.   Система отопления так же может состоять из МП труб, но в данном случае стоит уделить особое внимание проверке целостности всех элементом и соблюдению условия максимально прочного соединения всех элементов. Не используйте при распаковке новых элементов системы острые предметы, даже микроцарапина может серьезно навредить всей системе.  Применяемые при монтаже труб опоры и подвесы из металла необходимо оснащать мягкими прокладками, это поможет избежать механических повреждений поверхности пластика.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов
Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

Как гардероб начинается с вешалки, так установка металлопластиковых труб начинается с подбора и крепления шаровых кранов

Этот элемент имеет крайне важное значение для всей системы, не стоит экономить на нем и покупать китайские бюджетные аналоги. Качественный кран должен выдерживать до 60 атмосфер и высокие температуры

В случае протечки именно кран способен остановить поток воды в кратчайшие сроки. Если в нужный момент кран не справится со своей прямой задачей, водопроводной системе грозят серьезные повреждения.

 Если вся система устанавливается с нуля, то в нее будет входить монтаж очистных фильтров, счетчиков, редуктора давления, коллектора для разводки труб по всей площади. Трубы рекомендовано монтировать вместе с фильтрами, это предотвратит попадание технического мусора внутрь системы.

Правила установки и замены

При соединении металлопластиковых труб не надо нарезать резьбу, но тщательно подготовить торец все же придётся. Подготовка трубных элементов к стыковке включает в себя:

• Обрезку трубы под прямым углом.
• Выпрямление профиля изделия с помощью калибровщика.
• Снятие ровной фаски с торца трубы.
• Зачистку торца изделия от пыли и остатков стружки.

В теплое время года работы можно начинать сразу независимо от того, где были складированы стройматериалы. Зимой их сначала размещают на несколько часов в теплом помещении, где они смогут высохнуть от конденсата и прогреться до комнатной температуры. Потом можно будет приступить к монтажным работам.

По окончанию сборки металлопластиковый трубопровод проверяют на наличие протечек. Если какие-то соединения подтекают, их надо или переделывать — в случае использования пресс-фитингов, или подтягивать, если сборка выполнялась на обжимных деталях.

Для ремонта фитингов разъемного типа желательно использовать специальный сменный набор деталей фирмы-производителя.

Технология монтажа

Установку фитинга обжимного типа выполняют по следующей схеме:

1. Подготовка торцов соединяемых металлопластиковых труб по описанной последовательности.
2. Разборка фитинга на элементы.
3. Надевание на трубу поочередно накидной гайки, уплотнительной прокладки, разрезанного кольца, второй уплотнительной прокладки, а затем плотная вставка в нее штуцера.
4. Закручивание гайки до упора сначала рукой, а затем разводным ключом.

Монтаж пресс-фитинга состоит из следующих этапов:

• Подготовка трубных деталей аналогичным образом.
• Смазка края трубы мыльным раствором.
• Вставка в металлопластиковую трубу фитинга с пресс-гильзой.
• Обжимание гильзы клещами.

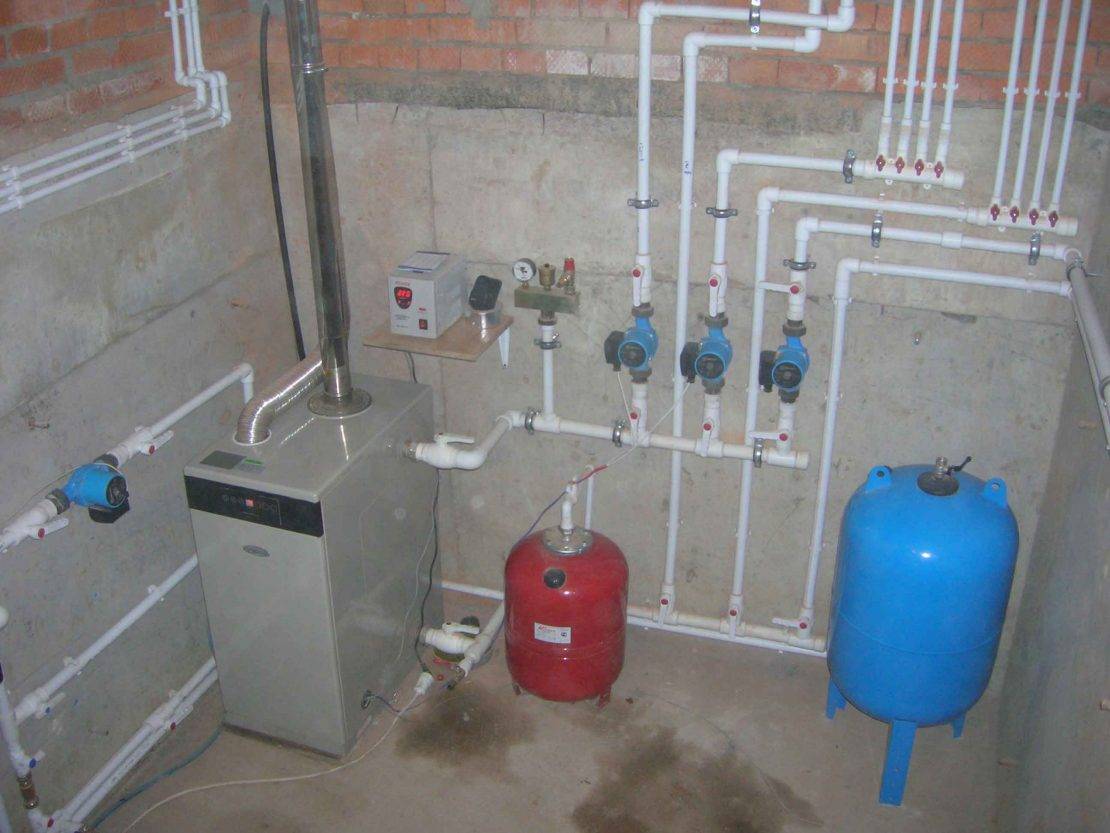

Монтаж системы отопления из металлопластиковых труб

Главное удобство работ в отсутствии сварки, все элементы собираются на фитинги. Если правильно подобрано сечение элементов для контура, подготовлена льняная подмотка, болгарка, то формирование системы не доставит хлопот.

Особенности обустройства контуров отопления:

1. Чтобы подмотка из льняной нити на резьбовых стыках не горела, не подмокала, ее нужно пропитывать быстросохнущей краской.
2. Куски труб нарезаются только болгаркой или ножовкой по металлу. Применять обычный нож нельзя, он оставляет неровности и заусенцы.
3. Края деталей обязательно зачищаются, калибруются и затем снимается фаска – лучше шейвером, так получается ровнее, стыки не дадут течи.
4. Чтобы не регулировать весь стояк отопления в многоэтажке, нужно поставить перемычки перед шаровыми кранами, дросселями для отсекания радиаторов. Но можно обойтись без перемычек, если система отопления формируется в частном доме – в этом случае можно быстро скорректировать интенсивность подачи теплоносителя.
5. В процессе подтягивания гайки компрессионного фитинга корпус агрегата нужно держать вторым ключом. Если не придерживать корпус, можно нарушить герметичность соединений.
6. Гнуть трубу нельзя, поэтому для поворотов и изгибов применяются специальные уголки. Если радиус изгиба большой, труба занимает много пространства, малый радиус грозит поломкой сердечника.
7. Для обустройства подводки и радиатора используются американки с накидной гайкой. Детали помогут быстро демонтировать элементы при необходимости замены или ремонта.

Выбирая фитинги для совмещения конструкций, нужно знать, какие именно фасонные изделия подходят для каждого индивидуального случая. Поэтому рассмотрим все фитинги для контуров из металлопластика.

Разновидности фитингов и варианты их применения

Фитинги могут быть цанговыми (разборными), компрессионными (условно разборными) и встречаются неразборные пресс-фитинги.

Как выбрать и куда устанавливать элементы:

• Цанговые можно собирать и разбирать, встречаются разборные резьбовые фитинги. Корпус латунный, крепление на трубе на прокладку с обжимным кольцом. Чтобы собрать фитинг, на откалиброванный конец трубы накрутить гайку, надеть кольцо и до упора натянуть фитинг. Потом снова кольцо и гайка – ее сначала подкрутить пальцами, а потом притянуть ключом. Срок службы разборных фитингов до 3-х лет, потом они дают течь. Можно подтянуть гайку, но лучше заменить элемент на новый.
• Условно разборные компрессионные фитинги представляют собой штуцер с накидной гайкой, крепление на трубе обжимным кольцом. Для установки потребуются 2 ключа, можно брать разводные, срок эксплуатации изделий до 2-3 лет.
• Неразборные пресс-фитинги считаются самыми лучшими, обеспечивают должный уровень герметичности стыков. Если все узлы собирать с пресс-фитингами, то течи в системе не будет – магистраль выдержит перепады давления и температуры. Установка неразборного фитинга требует применения пресс-машины, оборудование дорогое, но можно взять в аренду. Герметичный контур можно прятать в стены или стяжку пола – с пресс-фитингами утечка не появится очень долгое время.

Особенности монтажа труб из металлопластика

Зная технические характеристики металлопластиковых труб для отопления, необходимо ознакомиться с правилами установки:

1. Показатель нагрева теплоносителя в +70 С считается рабочим, не требует корректировки. Допустимые пиковые кратковременные нагрузки до +110 С.
2. Чтобы быстро отрегулировать нагрев, рекомендуется оснастить систему терморегуляторами.
3. Трубы не имеют большого линейного расширения, поэтому при понижении температуры до минусовых показателей магистраль порвется. Это накладывает определенные ограничения – в открытых зонах систему нужно качественно изолировать или сделать переход на металлические трубы.
4. При использовании в доме твердотопливных котлов систему из металлопластика применяют только если есть теплоаккумулятор. Теплоноситель в таких котлах прогревается до +110 С, а это пиковая нагрузка для трубы из металлопластика, долго в таком режиме система не проработает.

Во всех остальных случаях материалы можно применять без ограничений в теплосистемах, раздаче ГВС, ХВС. Монтаж стандартный, количество крепежей, запорной арматуры и фасонных изделий зависит от схемы и типа контуров.

Особенности труб из металлопластика

Металлополимерные трубопроводы используют для монтажа домашних водопроводных коммуникаций, для устройства тёплого пола, в канализационных и водоотводящих системах.

Характеристики и свойства труб из металлопластика зависят от особенности их структуры.

Стенка трубного материала представляет собой многослойный «пирог» из пяти слоёв:

1. Сшитый полиэтилен — внутренний слой, имеющий гладкую поверхность и высокую устойчивость к действию высокой температуры. Термин «сшитый» обозначает особенности структуры полиэтилена на молекулярном уровне. Органический полимер подвергают дополнительному воздействию для соединения молекул дополнительными горизонтальными связями. Прошивка соединяет до 85% свободных молекул, придавая полиэтилену высокую плотность, устойчивость к механическим, температурным воздействиям.
2. Клеевой слой.
3. Слой алюминиевой фольги.
4. Клей.
5. Внешний, декоративно-защитный полиэтиленовый слой.

Положительные свойства металлополимерных труб:

• Долговечны. При особом соединении могут быть замурованы в стену.
• Пластичны, что не требует дополнительных фитингов на изгиб.
• Устойчивы к коррозии. Металлический слой надёжно изолирован полиэтиленом от вредных воздействий.
• Обладают большой пропускной способностью, не «зарастают» отложениями на внутренней стенке.
• Имеют хорошую теплопроводность, высокую шумоизоляцию.
• Экологически безопасные.
• Имеют малый вес.
• Совместимы со всеми видами трубопроводов.
• Доступны для самостоятельного монтажа.

Рекомендуем ознакомиться: Тройник для соединения воздуховодов круглого сечения

К недостаткам можно отнести:

• высокую стоимость неразъемных фитингов;
• слабую устойчивость обжимных (компрессионных) фитингов к перепаду температур;
• неустойчивость полиэтилена к солнечным лучам.

Ограничением для эксплуатации металлопластиковых труб служит температура рабочей среды, превышающая 150 градусов, а также давление в системе более 10 бар в сочетании с температурой 95 градусов.

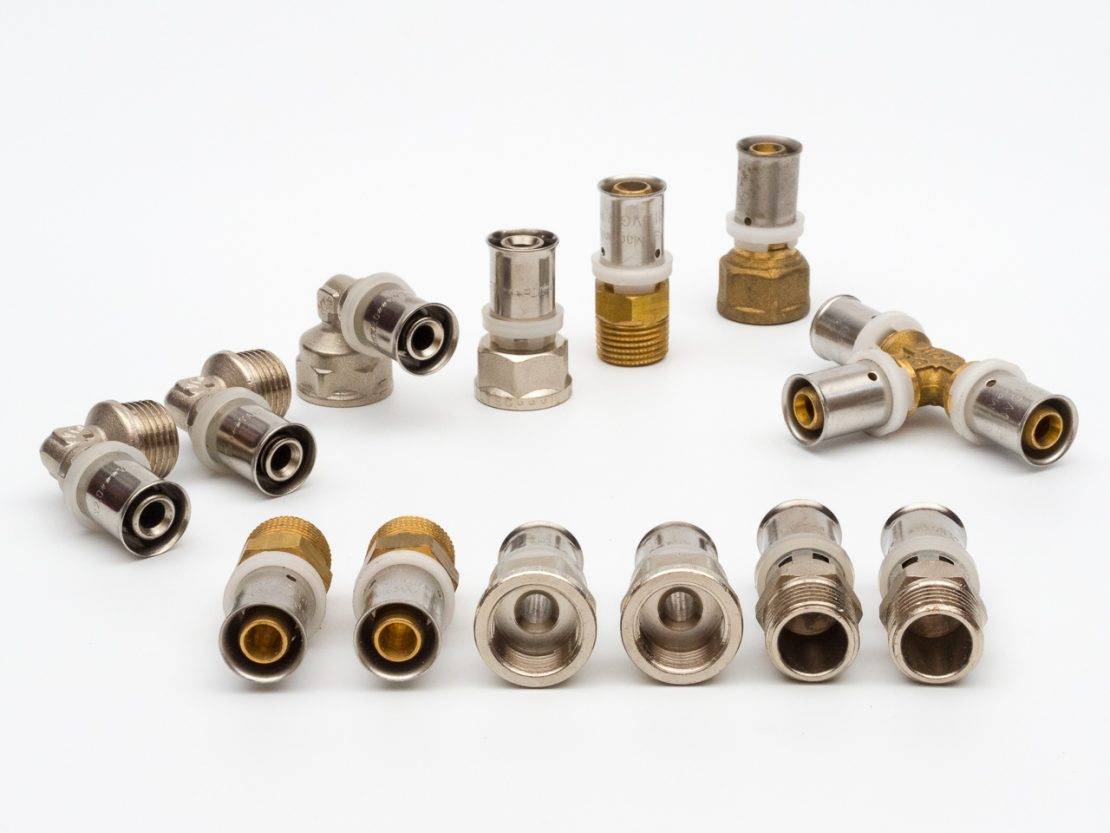

Виды фитингов

В процессе эксплуатации трубопроводные системы меняют направление движения, разветвляются, заглушаются, присоединяют какие-то устройства или изменяют диаметр. Все эти задачи решаются с помощью сборочных элементов. Каждая такая деталь, в зависимости от назначения, имеет свою форму.

Виды фитингов:

1. Отводы. Изменяют направление движения на 45, 90 или 120 градусов.
2. Муфты. Соединяют две трубы одного диаметра.
3. Заглушки. Закрывают тупиковый конец.
4. Тройники, Крестовины. Применяются для создания ответвлений.
5. Штуцеры. Предназначены для присоединения гибкого шланга.

Для монтажа трубопроводов разных диаметров используются переходные муфты. Элементы, соединяющие отрезки труб с одинаковыми отверстиями, называются прямыми.
