Индукционные счетчики электроэнергии: преимущества и недостатки, нюансы монтажа и использования

Виды счетчиков электроэнергии

Однофазные индукционные счетчики электроэнергии Электросчетчик — это прибор учета расхода электроэнергии переменного и постоянного тока.

Существует два типа данных устройств: электронные и индукционные модели. Все они отличаются принципом своей работы, но это никак не отражается на точности подсчетов, поскольку перед продажей каждое устройство проверяется и при необходимости калибруется сотрудниками соответствующих организаций. Компании независимые, поэтому подвоха в их деятельности ждать не стоит. Чтобы было проще определиться с подходящим видом электрического прибора в конкретном случае, нужно более детально изучить особенности каждого.

Индукционный

Данная разновидность широко распространена благодаря большому количеству преимущественных особенностей. Это традиционная конструкция, оснащенная вращающимся колесом. Работа основывается на принципах магнитного поля. Это поле образует несколько катушек – тока и напряжения. Они приводят диск в движение, который запускает счетный механизм.

Из недостатков стоит отметить точность подсчета. Погрешность находится в зоне допустимой, но результаты могли бы быть и лучше.

Электронный

Модульный трехфазный электронный электросчетчик Эту разновидность можно считать относительно новой. Принцип работы основывается на измерении напряжения и силы тока в электрической сети. Отсутствуют какие-либо промежуточные механизмы, что обеспечивает высокую точность работы. Все показания отображаются на небольшом дисплее, а также хранятся во встроенной памяти. Более детально о достоинствах приборов:

• Компактные размеры.
• Его нельзя остановить или замедлить с помощью магнита.
• Все модели оснащены многотарифной функцией.
• Имеется встроенная самокорректировка показаний.
• Удобное снятие показаний.
• Точность показаний можно повысить дополнительно, для этого устанавливают специальную микросхему.

Несмотря на большое количество преимуществ, имеются и недостатки. Самый весомый – высокая стоимость.

Однотарифные и многотарифные виды электросчетчиков

Однотарифные приборы можно назвать традиционными. Это устройства, к которым привыкли все жители постсоветского пространства.

Многотарифные счетчики в России новика, поскольку вошли в обиход потребителей относительно недавно. Основная задача такого прибора – сокращение финансовых расходов потребителей. Суть экономии заключается в разнице стоимости электроэнергии от времени суток. В ночное и утреннее время она меньше, чем вечером.

Счетчик электроэнергии однофазный многотарифный CE102-R5.1

Счетчик электроэнергии однофазный однотарифный Тайпит Нева 103.5 1S0

Автоматический тип электросчетчика

Автоматический тип электросчетчика представляет собой разновидность электронных моделей. Особенность его заключается в автоматической передаче данных без участия домовладельцев. Процесс происходит своевременно, без потери личного времени. Такие устройства еще не очень распространены в России, но эксперты предполагают, что через 10-15 лет они будут в каждой второй квартире.

Типы ПУ электроэнергии

Механические (индукционные) – они стояли в любой квартире советских времен. Работает он по принципу счетов: каждый оборот диска регистрирует определенный объем потребленной энергии.

Долговечность такого ПУ проверена годами: хотя гарантийный срок службы, указанный в техпаспорте, составляет 15 лет, многие уже более полувека пользуются этим прибором без ухудшения технических характеристик.

Электронные ПУ – более современное устройство. В однофазных моделях запрограммированы некие временные периоды, в течение которых производится расчет по разным тарифам. Соответственно такие счетчики делятся на одно, двух— и даже более тарифные.

Электронные ПУ, в свою очередь, делятся на следующие виды:

1. Однофазные и двухфазные счетчики электроэнергии чаще всего и используют для подключения в жилье, – квартирах и частных домах – небольших офисах, магазинах. Номинальная мощность – от 3 до 7кВт, напряжение 220В. Прибор рассчитан на 13–32А.
2. Трехфазные производят измерения – 380В, 50Гц. Используются в поселках, где ввод электроэнергии на некоторую площадь возможет только по трехфазной системе. Также его устанавливают на предприятиях, в коммунально-бытовых зданиях.

По способу подключения счетчики подразделяются на ПУ:

• прямого подключения – подсоединяются сразу в сеть;
• косвенного включения – подключаются через трансформаторы, а не напрямую.

Подключение однофазного счетчика электроэнергии

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.

• Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:
• Документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика.
• Дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика.
• В обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

1. Простой однофазный счетчик имеет 4 контакта на клеммной колодке:
2. клемма №1 – ввод фазы от внешней сети (к дому или квартире);
3. клемма №2 – выход фазы (внутрь дома или квартиры);
4. клемма №3 — ввод нуля от внешней сети (к дому или квартире);
5. клемма №4 — выход нуля (внутрь дома или квартиры).

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

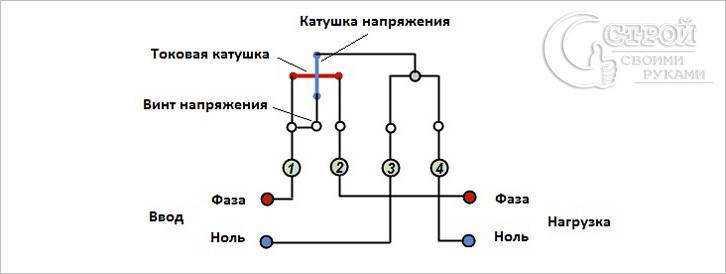

Схема подключения счетчика электроэнергии однофазного

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Подключение счетчика электроэнергии своими руками

Если говорить об однофазном счетчике, то в этом случае относительно мощностей и напряжений производимых непосредственно на подстанции электроэнергии используется только третья часть, если так можно выразится. Все дело в том, что промышленные электрические генераторы имееют три обмотки и в итоге три фазы.

Однофазный счетчик электроэнергии и вся последующая схема фактически подключается только к одной из трех фаз. Какой? Да, любой! Здесь главная задача у проектантов и тех, кто в последствии проводит монтаж сделать так, чтобы потребители по потребляемой мощности равномерно распределялись на каждую фазу. То есть если у соседа одна фаза, то вам другую, а третьему соседу третью!

Схема подключения для однофазного счетчика электроэнергии уже неизменна как миниум лет 40. Поэтому можете смело ее использовать если у вас есть счетчик, но нет к нему электросхемы подключения.

Далее приведена стандартная (действующая) схема подключения счетчика на 220 вольт, взята с крышки счетчика.

Приведены контакты в соответствии с реальным их расположением на счетчике (если смотреть с лицевой стороны) и входы и выходы на них: Ф — фаза, 0 — ноль, Г — ток с генератора электропроизводителя, то есть вход на счетчик, Н — нагрузка, то есть выход в вашу квартиру. 13 и 14 дополнительный выход для КИП (есть не на всех счетчиках, используется для снятия контрольных данных, измерений)

Необходимые комплектующие и инструменты для установки электросчетчика

Перед установкой электросчетчика необходимо подготовить все инструменты для работы с устройством. Далее следует закрепить специальный бокс для прибора.

Перед монтажными работами обязательно нужно подготовить необходимые инструменты:

• нож;
• отвертки (крестовая и плоская):
• дрель;
• плоскогубцы;
• молоток;
• стрелочный тестер;
• шурупы;
• медный монолитный провод.

Однофазные счетчики электроэнергии устанавливаются на лестничной площадке многоквартирного дома. Иногда они находятся в квартирах, и в редких случаях приборы установлены на улице. Старый демонтируют и снимают пломбы. Далее снимается крышка на электросчетчике, и отключаются провода. Новое устройство устанавливают на месте старого, а затем подключаются провода. Заключительным этапом проверяется работоспособность оборудования.

Общая классификация, базовые компоненты и цена

Электросчетчики однофазные, цена которых наиболее низка — это приборы учета потребляемой электроэнергии, подключающиеся к однофазной сети двумя проводами. Купить электросчетчик трехфазный стоит в основном для производств, где ток идет по трем фазам через трех- и четырехпроводные соединения.

Отличия по внутреннему устройству

• Индукционные электросчетчики имеют отчетное устройство, приводимое в движение магнитной индукцией тока. Само их использование приводит к некоторому расходу электричества. Такие приборы не слишком точны, располагают малым количеством дополнительных функций и легко поддаются внешним манипуляциям с целью занижения показателей потребления электроэнергии.
• Электронные устройства, шунтированные датчиком тока и микросхемой, анализирующей поступающую информацию, с последующим выводом данных непосредственно на табло. Подобные приборы показывают высокий класс точности.

По числу последовательно измеряемых временных тарифов счетчики принято разделять на однотарифные и многотарифные. Всевозрастающий спрос пользователей в последние несколько лет был отмечен на двухтарифные электросчетчики. Поскольку ночью потребители электроэнергии имеют обыкновение спать, нагрузка на вырабатывающие ток электростанции резко снижается. Чтобы стимулировать пользователей к более равномерному использованию электричества, были введены дневной и ночной тарифы. Ночью (с 23-00 до 7-00) оплата за электроэнергию снижается в разы. Вскоре граждане стали устанавливать двухтарифные счетчики, которые не отличаются от обычных ни по внешнему виду, ни по технологии монтажа и подключения. Вся разница в том, что в установленный промежуток времени табло таких приборов меняет показания. Цена устройства примерно в два раза выше стандартных счетчиков. Но купить и поставить его — означает экономию на оплату счетов за электричество в размерах, окупающих приобретение за двадцать месяцев — даже если вы не собираетесь переходить на ночной образ жизни. Холодильник работает круглые сутки. Компьютер зачастую тоже. Стиральную машину с программным управлением и таймером никто не мешает включить после одиннадцати вечера. Воду в электрическом бойлере можно нагреть ночью, чтобы принять горячий душ с утра.

Различия счетчиков по типу тарификатора и стоимости

• Купить внешний тарификатор нужно отдельно от самого электросчетчика. Он переключает табло счетчика под воздействием от внешнего сигнала.
• Внутренний тарификатор находится в корпусе счетчика, покупать отдельно устройство не надо, но в случае изменения тарифов может понадобиться приглашение специалиста, который перепрограммирует тарификатор вручную. Стоимость счетчика также будет выше.

Применяемые интерфейсы связи электросчетчика с внешним миром разнообразны и включают телеметрическую передачу импульсов, дифференциальные сигналы по проводникам электросетей, сетевые интерфейсы и контроллеры, оптоволоконные линии.

По максимальной величине допускаемой счетчиком погрешности определяется его класс точности. Измеряется данный параметр в процентах и для разных моделей приборов принимает значения 0,5, 1,0, 2,0. Минимальная точность в плюс-минус два процента для бытовых потребителей электричества разрешена соответствующим Постановлением Правительства РФ, разъясняющем аспекты функционирования российского рынка электроэнергии.

Электронные и гибридные счетчики

В электронных счетчиках электроэнергии потребляемая мощность рассчитывается по аналогичному принципу умножения силы тока и напряжения. Но, в отличие от индукционных счетчиков, где умножение происходило за счет составления электромагнитных потоков катушек тока и напряжения, в электронных электросчетчиках происходит преобразование в импульсы сигналов от датчиков. Данные импульсы суммируются в электронном счетном устройстве, или поступают на электромеханический привод цифрового барабана (гибридный счетчик).

Гибридный электросчетчик с электронной платой и механическим цифровым барабаном

Электронный счетчик электроэнергии имеет трансформаторы тока в силовой цепи и датчики напряжения. От данных датчиков сигналы поступают в преобразователь показателей силы тока и напряжения, где формируются импульсы с частотой, зависящей от учитываемой счетчиком мощности. Счетные импульсы поступают на микроконтроллер, формирующий поток цифровых данных, которые выводятся на дисплей, записываются в память, передаются через порты связи.

Плата электронного счетчика с датчиками — встроенными трансформаторами тока (ТТ)

Счетный импульс можно увидеть по миганию светодиода на табло электросчетчика. Рядом со светодиодом указывается число импульсов

в киловатт*час для данного счетчика. Если имеется обозначение 1000 imp/kWt, то одна вспышка светодиода означает тысячную долю одного киловатт*час электроэнергии. Иногда пользователи считают вспышки за определенное время, если у них есть сомнения в правильности показаний своего счетчика.

Преимущества электронного счетчика электроэнергии

Благодаря электронному устройству счетчика он имеет намного больше возможностей и функций, которые невозможно реализовать при помощи механического индуктивного электросчетчика:

Электронный счетчик в распределительном щите

Большинство приведенных выше функций являются бесполезными для обычного пользователя, а для мошенников значительно затрудняют воровство электроэнергии. Но для поставщиков электроэнергии учет при помощи электронных электросчетчиков позволяет избежать значительных убытков и хищения электричества, а также вводить и использовать дистанционный прием данных.

Недостатки электронного счетчика

Поскольку электронные счетчики имеют меньшую погрешность, они ведут намного более точный учет

электроэнергии, чем индукционные электросчетчики, считавшие киловатт*часы с выгодой для потребителя. Поэтому у пользователей, перешедших на электронные счетчики, есть жалобы и подозрения на умышленно неправильную работу их электросчетчиков, ведь раньше им доводилось платить меньше.

Устройство электронного счетчика намного сложнее, чем индукционного, поэтому он является менее надежным

, и имеется множество жалоб от пользователей, вынужденных менять за свой счет электросчетчики, которые перегорают по разным причинам. Большое количество полупроводниковых элементов в электронном счетчике делает его уязвимым от различного рода перенапряжений, ведь для питания схемы используется сетевое напряжение.

Сложная электронная плата счетчика уязвима от всплесков напряжения

Сложное устройство электронного счетчика и большое количество порой ненужных функций делает такой электросчетчик более дорогим, чем обычный индукционный. При этом, в случае поломки, электронные счетчики практически не ремонтируют, так как их необходимо отправлять на завод-изготовитель, где должен осуществляться трудоемкий процесс проверки каждого узла электросчетчика на предмет выявления неисправностей или отклонений. Скрупулезная проверка с последующей повторной сертификацией обходится очень дорого, поэтому электронные счетчики не подлежат ремонту.

Учет расхода потребляемой электрической энергии на объектах любой формы собственности осуществляется с помощью электросчетчиков. Правильный выбор прибора отражается на экономии электроэнергии, что является первостепенной задачей в настоящее время. Ни один объект не будет включен к сетям энергопоставляющих компаний без установки электросчетчика. Правила его выбора, места установки и подключения регламентируются нормативно-технической документацией, среди которых ПУЭ занимает основное место. Каждый домовладелец оформляет договор на подключение к сетям, где модель счетчика должна быть обязательно указана. Это необходимо для того, чтобы осуществлять поверку счетчика, периодичность которой для каждой модели устанавливается предприятием-изготовителем.

Счетчик для учета электроэнергии

Разновидности

Различные счетчики:

Существует множество градаций, по которым различают приборы учета электроэнергии. Между ними:

1. На какую линию рассчитано устройство: однофазное или трехфазное.
2. Внутренний механизм — индукционный или полностью электронный.
3. Способ подключения к нагрузке — прямой или через трансформатор тока.
4. Класс точности.
5. Учет одного или нескольких тарифов.
6. Функции чтения — только прямое или в сочетании с дистанционным управлением. Это также включает возможность управлять работой устройства с отдельной панели управления.

Менее важным различием между счетчиками электроэнергии, но используемым в некоторых документах, можно назвать энергопотребление самого счетчика. Также он тратит определенное количество энергии, необходимой для его работы.

Однако ключевым отличием следует считать конструктивные особенности — электросчетчик индукционный или полностью электронный. Класс точности прибора, его функциональность и количество учитываемых тарифов зависят от указанного фактора.

Индукционный счетчик «изнутри»:

В основном индукционные счетчики просты, недороги и надежны. В их основе лежит механика и электротехника. К сожалению, названный фактор также накладывает некоторые ограничения на возможности устройства. Например, без значительного усложнения конструкции получить от устройства большие сервисные функции невозможно.

Электронные имеют более сложную конструкцию и могут выполнять множество дополнительных действий, таких как удаленная отправка показаний, отключение линии потребления от пульта дистанционного управления, расположенного вдали от устройства, поддержание большего количества тарифов на электроэнергию в зависимости от времени суток. Кроме того, они более точны, чем предыдущая версия измерителя. И еще один фактор, почему электронные счетчики определенно полезны, — это возможность ретроспективно. Его суть заключается в хранении показаний за разные учетные периоды. И названная информация легко доступна для получения с конкретного устройства.

Расход энергии в зависимости от времени суток:

Основа цифрового счетчика электроэнергии — это полностью электронная схема без движущихся механических элементов. Он содержит несколько микросхем, трансформаторы тока и миниатюрный компьютер, который управляет всей упомянутой выше экономикой. Последний называется микроконтроллером. В заводских условиях все смонтировано на единой плате, что исключает повреждение соединений элементов в процессе эксплуатации.

Индукционные электросчетчики

Как говорилось выше, индукционный электросчетчик работает на основе индукционного механизма, схема которого приведена ниже:

Итак, состоит он из двух неподвижных катушек (обмоток) 1 и 2 которые в пространстве смещаются друг относительно друга на угол равный 90 0. Соответственно и магнитные потоки, протекающие через обмотки, при подключении их к сети будут сдвинуты друг относительно друга. В результате чего возникнет бегущее магнитное поле, которое порождает вращающий момент, который начнет вращать алюминиевый диск 4 расположенный в магнитном поле катушки. Во избежание инерционного вращения диска, после снятия с катушек напряжений, или слишком быстрого вращения при минимальной нагрузке, на диск также будет воздействовать постоянный магнит 3, который будет обеспечивать тормозной момент. Среднее значение вращающего момента будет равно:

Как и в обычном ваттметре в электросчетчике есть две обмотки, тока и напряжения. Обмотка тока выполнена толстым проводом, соответствующим номинальному току и включается в цепь последовательно.

Обмотка напряжения выполнена тонким проводом (0,06 – 0,12 мм) с большим количеством витков и подключается к цепи параллельно.

Все эти обмотки уже расположены внутри прибора и не требует особой схемы включения. В нем есть только два провода ввода (для однофазных фаза — ноль) и вывода. Счетчики имеют класс точности 1,0; 2,0; 2,5. Они могут выпускаться на различные токи напряжением 127В, 220В. Также трехфазные могут быть 127В, 220В, 380В, а также на токи до 2000 А и 35 кВ но подключаемые через измерительные трансформаторы.

Принцип работы индукционного трехфазного аналогичен однофазному, но так как при использовании трехфазных систем возможны различные схемы включения (треугольник, звезда), необходимо предварительно изучить возможности выбранного устройства.

Нужно ли демонтировать старые счетчики

Внедрение умных счетчиков не означает, что все старые электросчетчики придется выбросить. Приборы учёта будут заменяться постепенно, по мере истечения срока эксплуатации, даты следующей поверки или выхода из строя.Их будут заменять на «умные» по мере выхода из строя старых счетчиков электроэнергии. То есть когда они будут ломаться, будет заканчиваться их межповерочный интервал или срок эксплуатации.

До этого времени спокойно можно пользоваться старыми счетчиками. Также будет организована определённая процедура допуска новых приборов в эксплуатацию, при которой потребителю электрической энергии будет достаточно лишь присутствовать.

Различие по способу подключения

• Прямое включение в сеть без использования измерительных трансформаторов в сетях с напряжением 230-400 вольт и током до ста ампер.
• В сетях до одного киловольта используют полукосвенное включение — через токовые обмотки счетчика, с использованием трансформаторов.
• Косвенное включение — через одновременно трансформаторы тока и напряжения.
• Подключение через измерительные трансформаторы, с применением коэффициента пересчета получаемого значения тока.

Перейти на многотарифный план оплаты за электроэнергию в Москве и по всей России очень просто. Нужно подать соответствующее заявление о переводе на новую систему расчетов в местную электроснабжающую организацию. И оплатить установку многотарифного счетчика в оговоренное время. Взамен пользователь получает на руки паспорт прибора учета, инструкцию по его использованию и расчету потребленного электричества, а также акт установки, подписанный представителем поставщика электроэнергии. Приобретать самостоятельно сертифицированные счетчики можно, поставить самому — нет. Только в указанном выше порядке.

Информация об условиях и способах оплаты товаров из каталога “Электросчетчики” доступна на странице “Оплата ”.

О стоимости. сроках и условиях доставки по Москве (в пределах МКАД) и в регионы России читайте на странице “

Чтобы фиксировать количество потребляемой электроэнергии на промышленных предприятиях или в домашних условиях, устанавливается электрический счетчик. Это является обязательным условием

Учитывая это важно осуществить правильный выбор этого предмета

Эта статья поможет вам обратить внимание на ключевые моменты того, как выбрать электросчетчик

Стоит выделить основные виды счетчиков, которые различаются по принципу работы:

• Индукционный. Этот тип имеет сравнительно простой принцип работы. Сперва на параллельную обмотку поступает переменное напряжение. После оно протекает на следующую катушку. Вращение диска выполняется под воздействием возникающего магнитного поля между двумя электромагнитными катушками. Скорость вращения диска зависит от силы тока. Если говорить о положительных сторонах такого агрегата, то это надежность, доступная цена, продолжительный эксплуатационный срок. Что касается коэффициента точности индукционного типа, то он не превышает 2 класс.
• Электронный. При измерении данных о расходе электричества вся информация отображается на цифровом дисплее. Преимущества такого электросчетчика в том, что есть возможность вести многотарифный учет, и он имеет компактные размеры. Благодаря наличию стандартных интерфейсов можно осуществлять инсталляцию в системе автоматизированного коммерческого учета.

Под классом точности подразумевается погрешность в показаниях, которая выражена в процентах. На панели устройства можно увидеть символ в кружочке. Это как раз-таки и является классом точности. До недавних пор этот показатель был равен 2,5% практически во всех случаях. Сейчас с такой погрешностью в квартирах/домах счетчики устанавливать нельзя. Вместо них, используется устройство с погрешностью 2%. Именно это значение является максимально допустим. В продаже можно встретить устройства со значениями точности 0,2, 0,5 и 1.

Например, индукционные энергомеры имеют показатель погрешности 2%. Срок их эксплуатации до 25 лет. Если в ночное время напряжение минимальное, то точность будет понижаться.

Установка

Для начала нужно определиться с местом крепления прибора и приобрести необходимые инструменты.

В магазинах продают как полные комплекты для установки счетчика, так и отдельные детали. Выбор материалов зависит от модели прибора и от особенностей подключения.

Расположение счетчика обязательно вертикальное.

Местом крепления может быть деревянный (металлический) лист или специальный защищенный короб. Прибор обязательно должен находиться в зоне свободного визуального контроля.

Перед установкой следует изучить общую схему электропроводки. Это позволит правильно определить тип и количество автоматических выключателей, а также мощность групп потребителей.

Каков принцип работы

Понимая, как работает электронный электросчетчик, осуществить верный выбор будет гораздо легче. Электронные счетчики выпускаются однофазными и трехфазными.

Теперь о каждом подробнее.

Данный вид счетчиков используется для запитки электричеством небольших торговых площадей, офисов, частных домов и квартир. Мощность таких сетей составляет 3-7 кВт с напряжением 220В. Если учесть, что 1 кВт мощности соответствует току цепи 4,5А, то такой прибор рассчитан на ток от 13 до 32 А. Более того, при выборе электросчетчика на панели прибора указываются его характеристики: максимальный ток и номинальный, например, 5-40А. Эта комбинация имеет следующее значение. Показатель 5А указывает на номинальный ток, а 40А на максимальный

Таким образом, при выборе электросчетчика вам крайне важно понимать, что обозначает то или иное обозначение

Подключение однофазного электросчетчика

Подключение однофазного электросчетчика схема

Что касается выбора такого прибора, то здесь также есть свои нюансы. Главным образом, их используют в частных коттеджных поселках, где ввод осуществляется только по трехфазной системе. Также он нашел свое применение среди промышленных и бытовых зданий. Выбрать трехфазный счетчик для того или иного помещения очень просто. Для этого стоит просто узнать в соответствующей службе, которая укажет вам даже его модель. Однако и здесь необходимо быть внимательным. Ведь не всегда стоит доверять каждому услышанному слову. Чтобы убедиться в его качестве, следует знать некоторые его основные характеристики. Например, электронный трехфазный счетчик должен иметь внутренний тарификатор, который осуществляет подсчет даты и времени. При этом он формирует график нагрузки, а также осуществляется переход тарифа. Более того, должно быть наличие профиля мощности. Он осуществляет разбивку и запоминает ее по конкретному времени на максимальную мощность за отчетный период.

Обратите внимание! Хороший электронный трехфазный электросчетчик должен иметь журнал событий, который будет фиксировать перенапряжение и повышение в каждой фазе. Также он фиксирует изменение активной и реактивной энергии, провал напряжения и продолжительность отсутствия тока

Подключение трехфазного счетчика

Схема подключения трехфазного электросчетчика

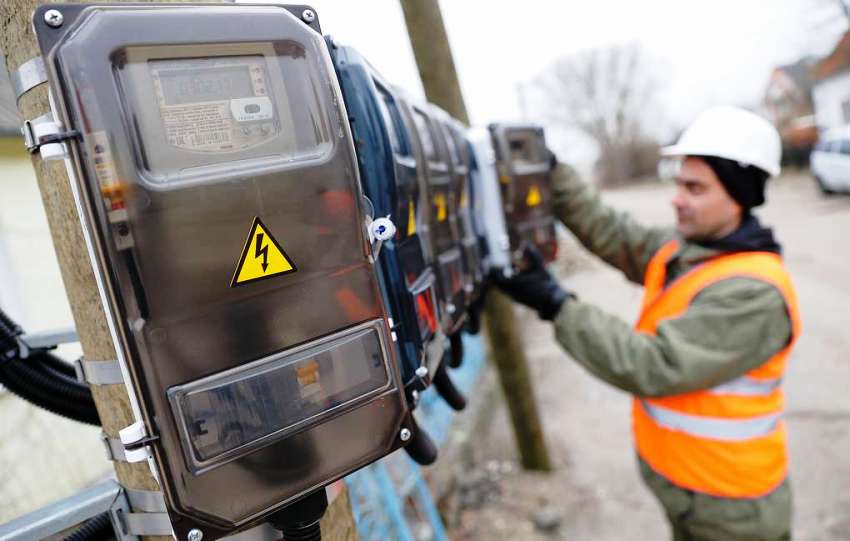

Законодательство об умных счетчиках учета электроэнергии

19 декабря 2018 года в Госдуме в третьем чтении приняли закон об «умных счетчиках», который предусматривает стремительное развитие в России интеллектуальных систем учета электроэнергии. Законопроект постоянно усовершенствуется в виде поправок.

Текст закона об умных счетчиках электроэнергии гласит о том, что, начиная с 1 июля 2020 года, по мере выхода из строя старых счетчиков на электроэнергию они будут заменяться интеллектуальными учетными приборами. Согласно законодательству РФ обычные счетчики для учета электроэнергии должны устанавливать сами потребители.

Потребитель не несет ответственности за покупку, установку и содержание умного счетчика

В обязательном порядке интеллектуальные приборы будут вводиться в эксплуатацию с 2021 года. Их монтаж, замена, настройка, проверка – работа поставщиков и сетевых компаний. Самостоятельной заменой обычных счетчиков на интеллектуальные приборы придется заниматься лишь только крупным компаниям и предприятиям.

Потребитель не несет ответственности за покупку, установку и дальнейшее содержание счетчика. Только в том случае потребитель обязан следить за целостностью прибора, если учетное устройство размещено внутри помещения или в пределах собственного земельного участка.

Выполнение всех положений закона позволит улучшить качество поставляемой энергии, повысить надежность поставок и увеличить экономию электроэнергии

Закон об умных счетчиках учета электроэнергии: несколько интересных моментов

Стоимость умных приборов очень высокая. Откуда же финансы на их массовую закупку? Закон гласит, что эти затраты сбытовые организации включат в тариф. Предприниматели и предприятия будут оснащены приборами за счет будущей экономии, которая предполагается после запуска системы. Относительно того, какие именно счетчики энергии будут использоваться, окончательного решения нет. Скорее всего, это будут устройства отечественного производства.

Статья по теме:

Цена умного счетчика составляет около 12 тысяч рублей. Точная стоимость пока неизвестна, так как Министерство еще не определилось в наборе требований к прибору. Кроме того, некоторые модели уже установленных простых счетчиков можно усовершенствовать с помощью специальных контроллеров.

Закон об умных счетчиках электроэнергии предусматривает меры наказания, применяемые к злостным должникам, – дистанционное отключение от сети. В законе имеет место следующая норма: если с первого дня 2023 года не была произведена замена устройства на новый интеллектуальный прибор, то с гарантирующего поставщика взыскивается штраф. В том случае, если сбытовая организация не устранила замечания, абонент вовсе освобождается от уплаты за потребленную электроэнергию. Эта норма предусмотрена с целью стимуляции к установке интеллектуальных счетчиков электрической энергии.

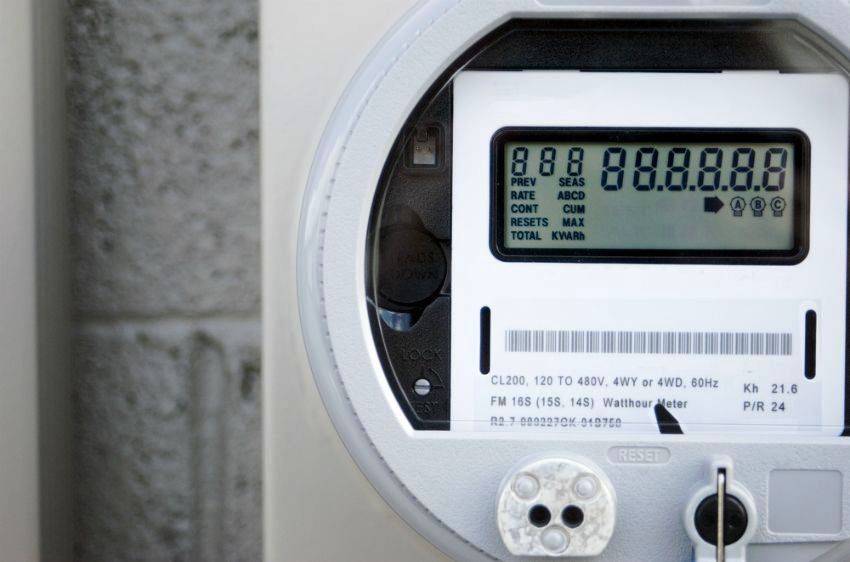

Умный счетчик стоит около 12-15 тысяч рублей

Существует мнение, что данный закон является началом высококачественного учета, который повысит дисциплину оплаты в крупных предприятиях, а для обычных граждан сократит затраты.
