Открытая система отопления – схема работы системы открытого типа

Типы схем открытого теплоснабжения

В открытой схеме системы отопления движение теплоносителя осуществляется двумя различными способами. Первый вариант – естественная или гравитационная циркуляция, второй – принудительное или искусственное побуждение от насоса. Выбор схемы зависит от этажности и площади постройки, а также от предполагаемого теплового режима.

Естественная циркуляция в отоплении

В гравитационной системе отсутствует какой-либо механизм для обеспечения движения теплоносителя. Процесс осуществляется исключительно за счет расширения горячей воды. Для работоспособности схемы предусматривается разгонный стояк, высота которого – не менее 3,5 м.

Если пренебречь установкой вертикального транзитного стояка, то высока вероятность, что теплоноситель, поступающий от котла, не будет развивать достаточную скорость

Система теплоснабжения естественного циркуляционного типа оптимально подходит для построек площадью до 60 кв. м. Максимальной протяженностью контура, способного обеспечить теплом, считается магистраль 30 м. Немаловажный фактор – высота строения и этажность дома, позволяющая монтировать разгонный стояк. Схема естественной циркуляции не подойдет для низкотемпературного режима применения. Недостаточное расширение теплоносителя не создаст должного давления в системе.

Возможности самотечной схемы:

1. Подключение к теплым полам. На водяной контур, ведущий к полу, монтируется циркуляционный насос. Остальная система функционирует в обычном режиме. При отключении электричества дом продолжит отапливаться.
2. Работа с бойлером. Нагревательный прибор монтируется вверху системы – немного ниже расширительного бака.

Для обеспечения бесперебойной работы на бойлер можно установить насос. Тогда схема теплоснабжения и производства ГВС автоматически переходит в разряд принудительных вариантов. Дополнительно монтируется обратный клапан, предотвращающий рециркуляцию теплоносителя.

Принудительная система с насосом

С целью повышения скорости теплоносителя и сокращения времени на обогрев помещения, встраивается насос. Движение потока воды увеличивается до 0,3-0,7 м/с. Интенсивность теплоотдачи возрастает, и ветви магистрали прогреваются равномерно.

Насосные схемы сооружают как открытого, так и закрытого типа. В открытых контурах расширительный бачок устанавливается в наивысшей точке системы. Присутствие насоса позволяет увеличить трубопровод между отопительным котлом и батареями, как по высоте, так и по протяженности (+)

1. Схема со встроенным насосом энергозависима. Чтобы обогрев помещения не прекращался при отключении электричества, насосное оборудование размещается на байпасе.
2. Насос устанавливается перед входом в котел на обратной трубе. Расстояние до котла – 1,5 м.
3. При установке насоса учитывается направление движения воды.

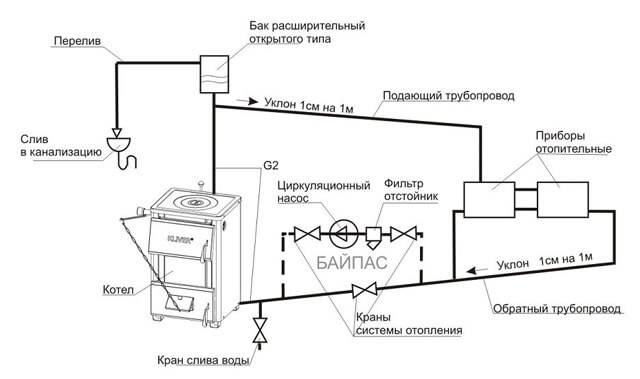

На обратке монтируются два отсекающих крана и обводное колено с циркуляционным насосом. При наличии тока в сети краны закрываются – движение теплоносителя осуществляется через насос. Если напряжение отсутствует, то вентили надо открыть – система перестроится на естественную циркуляцию.

На подающем трубопроводе надо установить обратный клапан. Элемент размещается сразу после котла и предотвращает рециркуляцию теплоносителя при работе насоса

Принцип действия открытой отопительной системы

Первой отличительной особенностью данной схемы является то, что вода (другой теплоноситель в данном случае не подходит) движется по отопительному контуру благодаря способности менять плотность в зависимости от температуры. Нагретая источником тепла, она становится менее плотной и распространяется вверх по стояку и далее в радиаторы. Её место занимает более плотная холодная вода, остывшая после передачи тепла радиаторам. То есть происходит круговорот потоков горячей и холодной воды, иными словами, конвективное движение жидкости.

Второй характерной чертой является контакт циркулирующей по трубам воды с атмосферой. Этот контакт происходит в , устанавливаемом в верхней точке системы (поэтому схема и называется открытой). Это нехитрое устройство выполняет очень важную функцию: принимает избыточный объём воды, образующийся в процессе нагрева, а потом возвращает его обратно в систему, когда температура воды понижается. Таким образом, в системе поддерживается постоянное давление.

Поскольку расширительный (его ещё называют компенсационный) бак не герметичен, в нём происходит непрерывный процесс испарения, что требует регулярного контроля уровня жидкости. Если бак опустеет, произойдёт крайне нежелательная вещь: в систему попадёт воздух. Это чревато как минимум двумя неприятными последствиями: образованием воздушной пробки и активизацией коррозионного процесса. Воздушная пробка затрудняет и без того достаточно медленную циркуляцию теплоносителя, а коррозия ухудшает теплоотдачу и срок службы системы. Удалить пробку не просто, для этого нужно наполнить бак и постепенно прокачивать систему, не допуская опорожнения бака. Процесс «муторный» и долгий.

Естественная циркуляция жидкости происходит довольно медленно, в этой связи нужно избегать резкого нагрева теплоносителя, тем более доводить его до кипения. В этой связи прогрев помещений занимает немало времени, что, конечно же, огорчает. Однако этот недостаток можно минимизировать двумя способами: а) путём придания уклона трубопроводам и б) путём установки циркуляционного насоса

Последний вариант более эффективен с точки зрения ускорения движения воды, однако лишает систему такого важного преимущества, как энергонезависимость. Однозначной рекомендации здесь быть не может: выбор того или иного решения зависит от множества факторов, учесть которые должен специалист – профессионал своего дела

И всё же если встал вопрос о принудительной циркуляции, стоит задуматься о переходе на закрытую систему – она обойдётся не намного дороже, но хлопот с её обслуживанием и эксплуатацией будет гораздо меньше.

Тепловые насосы

Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.

Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:

Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.

КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.

«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.

Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.

Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.

В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.

Недостаток очевиден. сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.

Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:

• Максимальная глубина бурения скважины – 15 м
• Можно обойтись 1-2 погружными насосами

Котлы, работающие на биологическом топливе

Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:

Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.

Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:

• Стоимость получаемой энергии меньше, чем при использовании традиционных источников
• Высокий КПД

Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.

Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.

Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть

Правовые основы отношений в области теплоснабжения

Отношения энергетических компаний и потребителей регламентирует ФЗ о теплоснабжении № 190, вступивший в силу с 2010 г.

В главе 1 излагаются основные понятия и общие положения, определяющие сферу правовых основ экономических отношений в теплоснабжении. В нее также входит обеспечение горячей водой

Утверждаются общие принципы организации поставки тепла, заключающиеся в создании надежных, эффективных и развивающихся систем, что очень важно для проживания в сложном российском климате. Главы 2 и 3 отражают обширную область полномочий местных органов власти, которые управляют ценообразованием в сфере теплоснабжения, утверждают правила его организации, учет расхода тепловой энергии и нормативы ее потерь при передаче

Полнота власти в этих вопросах позволяет контролировать организации теплоснабжения, относящиеся к монополистам. В главе 4 отражаются отношения между поставщиком тепловой энергии и потребителем на основании договора

Рассматриваются все правовые аспекты подключения к тепловым сетям. Глава 5 отражает правила подготовки к сезону отопления и ремонта тепловых сетей и источников. В ней описывается, что делать при неплатежах по договору и несанкционированных подключениях к тепловым сетям. В главе 6 определяются условия перехода организации в статус саморегулируемой в области теплоснабжения, организации передачи прав на владение и пользование объектом теплоснабжения.

Пользователи тепловой энергии должны знать положения ФЗ о теплоснабжении, чтобы отстаивать свои законные права.

3 Основные типы

Перед тем как согласиться на монтаж открытой схемы отопления гаража с циркуляционным насосом, нужно рассмотреть другие варианты циркуляции жидкости. Как известно, она может передвигаться посредством принципов термодинамики — естественным путем или гравитационным.

Системы, функционирующие посредством естественной циркуляции, вполне подходят для помещений с площадью до 60 квадратных метров. Максимальная продолжительность контура для такого оборудования составляет 30 метров

При этом важно учитывать и такие факторы:

1. 1. Высота постройки.
2. 2. Этажность.

Схемы естественной циркуляции не подходят для использования в низкотемпературном режиме, т. к. отсутствие достаточного прогрева теплоносителя не позволит достичь оптимального давления. Сферы применения такой системы следующие:

1. 1. Подключение к теплому полу. К водяному контуру подключается насос циркуляции.
2. 2. Работа с бойлером. Нагревательное устройство фиксируется поверх системы — чуть ниже расширительного резервуара.

https://youtube.com/watch?v=IkifuEJe45o

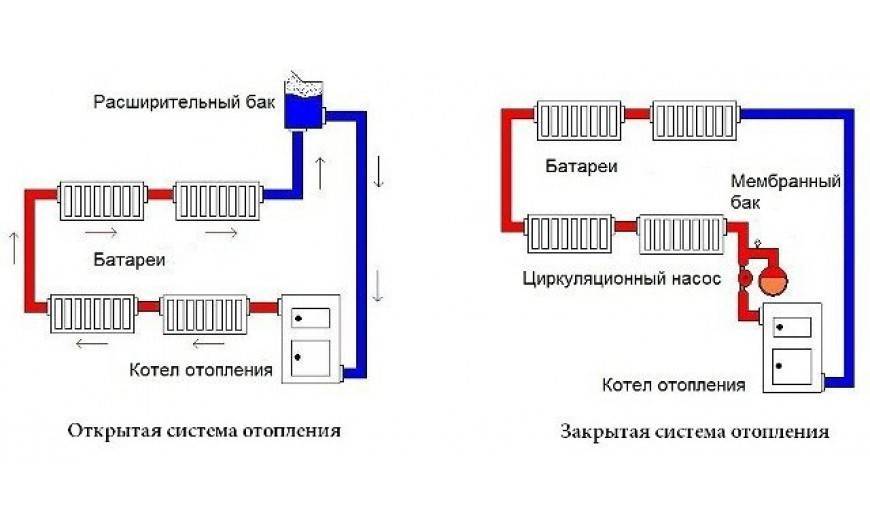

Закрытая система отопления: различия от открытой.

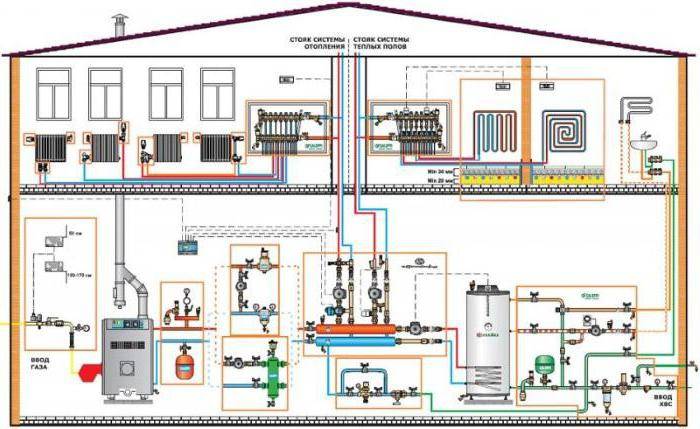

Схема закрытой системы отопления

Данная сеть включает в себя следующие элементы:

• Котёл для нагрева теплоносителя

• Воздухоотводный клапан

• Термостатический клапан
• Отопительные приборы (батареи, тёплый пол и т.д.)
• Трубы

• Расширительный резервуар закрытого типа, то есть герметичный от окружающей среды

• Балансировочный клапан
• Вентиль шаровой
• Манометр
• Соединительные элементы

Циркуляционный насос в закрытой системе отопления

В данной системе вмонтирован насос, для облегчения циркуляции жидкости. Подобная схема исключает большое количество минусов, которые присутствуют в открытом теплоснабжении.

Особенности разницы функционирования закрытой схемы от открытой состоят в следующем:

• Расширение жидкости, происходящее в результате её нагревания в котле, компенсируется в мембранном расширительном резервуаре. После того как поступивший в бак теплоноситель охладился, он снова возвращается в систему. Таким образом в ней поддерживается постоянное давление.
• Создание необходимого давления происходит ещё на стадии установки контура отопления.
• Циркуляция жидкости осуществляется только при помощи насоса. В следствие этого закрытая схема целиком зависит от наличия электричества (помимо случаев подключения автономного генератора).
• Наличие циркуляционного насоса не налагает строгих рамок на диаметр используемых труб. Помимо этого трубопровод не обязательно должен быть расположен с уклоном. Главное условие — это расположение насоса на «обратке», для того чтобы в него поступал охлаждённый теплоноситель.
• Отсутствие уклона труб может сыграть отрицательную роль. Ведь даже при небольшом уклоне система будет функционировать и без электричества. А при горизонтальном расположении труб данная система не работает. Данный минус закрытой схемы перекрывает его высокий коэффициент полезного действия и иные плюсы.
• Установка данной сети проста и может быть применена для любых помещений, независимо от их площади. Помимо этого не требуется утепление магистрали, так как трубы нагреваются очень быстро.
• В закрытом типе существует возможность использовать антифриз в качестве теплоносителя, вместо воды. Так же данная схема меньше подвергается коррозии, вследствие её герметичности.

• Несмотря на закрытость системы от окружающей среды, её герметичность может быть нарушена. Это может произойти в местах стыков схемы, либо на стадии заполнения её теплоносителем. Так же особо критичными являются места перегибов труб и верхние точки. Для того, чтобы избавиться от воздушных пробок, сеть оборудуется спец. клапанами и кранами Маевского. При наличие в схеме алюминиевых приборов отопления, отводчики воздуха обязательны (при контакте алюминия и теплоносителя выделяется кислород).

• Теплоноситель должен двигаться в том же направлении, что и воздух. То есть снизу вверх.
• После включения системы открыть краны, отводящие воздух, и закрыть краны, спускающие воду.
• Как только из крана отвода воздуха пойдёт вода — перекрыть его.
• Только после всего вышеперечисленного запускать циркуляционный насос.

Что лучше? Открытая или закрытая система отопления?

Действительно, работа системы отопления под избыточным давлением это зло или благо? Нафига нам усложнять систему, вставлять в нее дорогостоящие приборы, типа мембранного бака, манометра, аварийного клапана? Может быть увеличивается КПД? Может быть уменьшается количество образования воздушных пробок?

Да, вы поняли правильно! В открытую систему часто приходится подливать воду, а для этого приходится забираться на чердак и проверять ее уровень. Для удобства служит специальная сигнальная указательная прозрачная трубка, в которой уровень этот виден.

Я рекомендую рассматривать только закрытые системы отопления. Открытые являются устаревшими и далеко не из разряда “старых и добрых”.

Надеюсь, после прочтения этого материала, всем стали понятны основополагающие термины систем отопления.Ваш автор Дмитрий Белкин.

Статья создана 08.09.2015

Требования к обустройству и эксплуатации

1. Для обеспечения нормальной циркуляции монтаж котла выполняется в самом низком месте магистрали, а расширительного бачка – в наивысшей точке.
2. Оптимальное место для размещения расширительного бачка – чердачное помещение. В холодное период года емкость и подающий стояк в пределах неотапливаемого чердака надо утеплять.
3. Прокладка магистрали выполняется с минимальным числом поворотов, соединительных и фасонных деталей.
4. В гравитационной отопительной системе вода циркулирует медленно (0,1-0,3 м/с), поэтому и нагрев должен происходить постепенно. Нельзя допускать кипения – это ускоряет износ радиаторов и труб.
5. Если зимой отопительная система не используется, то жидкость необходимо слить – эта мера сохранит целыми трубы, радиаторы и котел.
6. Уровень теплоносителя в расширительном баке необходимо контролировать и периодически восполнять. В противном случае в магистрали возникнуть воздушные пробки, снижающие эффективность работы радиаторов.
7. Вода – оптимальный теплоноситель. Антифриз токсичен, его не рекомендуется использовать в системах, имеющих свободный контакт с атмосферой. Его использование целесообразно, если нет возможности сливать теплоноситель в неотапливаемый период.

В контурах с гравитационным движением теплоносителя размер сечения трубы больше, чем в насосных схемах, но общая протяженность трубопровода меньше почти в два раза. Уклон горизонтальных участков системы, равный 2 – 3 мм на погонный метр, устраивают только при монтаже теплоснабжения с естественным движением теплоносителя.

Несоблюдение уклона при устройстве систем с естественным перемещением теплоносителя приводит к завоздушиванию труб и недостаточному прогреву радиаторов, отдаленных от котла. В результате теплоэффективнось снижается

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел. Разместить его можно на полу или же подвесить для экономии места

Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления; Необходимо утепление расширительного бака при установке на чердаке Это предотвращает замерзание воды; Должное внимание уделяется уклону при монтаже трубопровода; Рекомендуется избегать многочисленных изгибов, колен и отводов; Важно использовать наименьшее количество соединительных элементов; Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.

Автономное теплоснабжение жилого дома

В зданиях старого типа по проекту предусмотрена централизованная система. Индивидуальные схемы позволяют выбрать типы систем теплоснабжения в плане снижения расходов на энергоноситель. Здесь имеется возможность их мобильного отключения при отсутствии необходимости.

Проектирование автономных систем производится с учетом нормативов отопления. Без этого дом сдать в эксплуатацию невозможно. Следование нормам гарантирует комфорт для проживания жильцов дома.

Источником нагрева воды обычно служит газовый или электрический котел. Необходимо выбрать способ промывки системы. В централизованных системах применяется гидродинамический способ. Для автономной можно использовать химический. При этом необходимо учитывать безопасность влияния реагентов на радиаторы и трубы.

Элементы системы с принудительной циркуляцией

Принудительная циркуляция — процесс, требующий установки не только насоса, но и других обязательных элементов.

К ним относятся:

расширительный бак для компенсации объема теплоносителя при изменении температуры;
группа безопасности, включающая манометр, термометр, предохранительный клапан;
радиаторы, подключенные по одной из схем разводок;
краны Маевского или сепаратор воздуха;
обратный клапан;
краны заполнения и слива системы;
фильтр грубой очистки.

Кроме того, при использовании в качестве нагревателя твердотопливного котла. без функции автоматической загрузки топлива, рекомендуется включить в систему теплоаккумулятор — накопительный бак нужного объема. Это позволит выровнять температуру теплоносителя и избежать ее суточных колебаний.

6 Способы подачи теплоносителя

В зависимости от места расположения трубопровода существует два варианта подводки — верхняя и нижняя. В открытых отопительных системах с первым типом разводки не нужно устанавливать дополнительных узлов для отвода воздуха. Его остатки автоматически сбрасываются посредством поверхности расширительного резервуара.

Также при таком варианте монтажа горячий теплоноситель движется по главному стояку, а затем проникает в радиаторы по разводящим трубам. Система идеально подходит для помещений с одним или двумя этажами, а также для небольших частных домов.

Второй вариант, подразумевающий использование нижней разводки, считается более практичным и эффективным. В таком случае подающая труба находится внизу (возле обратки), а циркуляция теплоносителя осуществляется в направлении снизу вверх. После прохождения через радиаторы теплоноситель возвращается в котел по обратной магистрали. На всех батареях имеется специальный кран Маевского, позволяющий удалять воздух из труб.

Комплектация и принцип работы системы

В водяной системе отопления посредником при передаче тепловой энергии от котельной установки к радиаторам выступает жидкость. Циркуляция теплоносителя может выполняться на большие расстояния, обеспечивая нагрев домов и помещений разной площади. Это объясняет повсеместное внедрение водяного теплоснабжения.

Работоспособность системы отопления открытого типа возможна без использования насоса. Циркуляция теплоносителя основывается на принципах термодинамики. Движение воды по трубам происходит за счет разности в плотности горячей и холодной жидкости, а также благодаря уклону проложенных труб.

Галерея изображений

Фото из

Отличительная особенность системы

Специфика работы открытого контура

Варианты самодельных открытых бачков

Однотрубный способ соединения приборов

Двухтрубная система отопления

Циркуляционный насос в системе

Методы отвода воздуха из системы

Рекомендуемые типы приборов отопления

Незаменимый элемент системы – открытый расширительный бак, в который поступают излишки разогретого теплоносителя. Благодаря резервуару происходит автоматическая стабилизация давления жидкости. Емкость устанавливается над всеми компонентами системы.

Весь процесс функционирования «открытого теплоснабжения» условно делится на два этапа:

1. Подача. Разогретый теплоноситель движется от котла к радиаторам.
2. Обратка. Излишек теплой воды поступает в расширительный резервуар, остывает и возвращается в котел.

В однотрубных системах функцию подачи и обратки выполняет одна магистраль, в двухтрубных схемах подающая и обратная трубы независимы друг от друга.

Плотность теплой воды ниже плотности холодной, поэтому в системе образуется гидростатический напор. Под давлением горячая вода продвигается к радиаторам

Самой простой и доступной для самостоятельного монтажа считается однотрубная система. Конструкция системы элементарна.

Базовая комплектация однотрубного теплоснабжения включает:

• отопительный котел;
• радиаторы;
• расширительный бак;
• трубы.

Некоторые отказываются от установки радиаторов и размещают по периметру дома трубу диаметром 8-10 см. Однако специалисты отмечают, что эффективность системы и удобство эксплуатации при таком решении снижается.

Схема гравитационной однотрубной системы открытого типа энергонезависима. Затраты на приобретение труб, арматуры и оборудование относительно невысоки. Возможна работа с котлами разных типов

Сложнее в устройстве и дороже в исполнении двухтрубный отопительный вариант. Однако расходы и сложность сооружения полностью компенсируются устранением стандартных недостатков однотрубных систем.

Теплоноситель с равной температурой поставляется практически одновременно во все приборы, остывшая вода собирается обратной магистралью, а не перетекает в следующую батарею.

Для обслуживания каждого прибора в двухтрубном отопительном контуре устраиваются подающая и обратная магистраль, благодаря чему температура система поставляет теплоноситель равной температуры во все точки, а остывшую воду собирает и направляет к котлу обратка – независимая от подачи магистраль

Из чего состоит система и как она работает

Чтобы тепло поступало от котельной к приборам отопления, в водяной системе используется посредник – жидкость. Теплоноситель такого типа перемещается по трубопроводу и нагревает помещения в доме, причем все они могут иметь разную площадь. Этот фактор делает популярной подобную систему отопления.

Движение теплоносителя может осуществляться естественным путем, в основе циркуляции лежат принципы термодинамики. Благодаря разной плотности холодной и нагретой воды и уклону трубопровода вода движется по системе.

Открытое теплоснабжение функционирует по следующей схеме:

• В котле нагревается вода и подается к приборам отопления в каждое помещение дома.
• На обратном пути лишняя жидкость уходит в расширительный бак открытого типа, ее температура понижается, и вода обратно возвращается в котел.

Системы отопления однотрубного типа подразумевает использование одной магистрали для подачи и обратки. Двухтрубные системы имеют независимую подающую и обратную трубу. При решении самостоятельно монтировать зависимую систему отопления лучше выбрать однотрубную схему, она более проста, доступна и имеет элементарную конструкцию.

Однотрубное теплоснабжение состоит из следующих элементов:

• Котел отопления.
• Батареи или радиаторы.
• Расширительный бачок.
• Трубы.

Упрощенная схема подразумевает использование вместо радиаторов трубы сечением 80-100 мм, но следует учитывать, что такая система менее эффективна в эксплуатации.

Виды разводки труб

При монтаже отопления не последнюю роль играет разводка трубопроводов. Она зависит от того, где установлены стояки и как они подключаются к радиаторам, а также от расположения падающей трубы.

Монтаж нужно доверить профессионалам

Применяются несколько видов разводки:

1. Однотрубная схема отопления — простая и дешёвая. Её монтаж лёгок и не потребует больших затрат. Все радиаторы подключены последовательно к одной трубе, проходящей на уровне пола. Проходя весь круг, жидкость постепенно отдаёт тепло, а затем возвращается в котёл. Недостатки такой разводки заключаются в невозможности регулировки температуры на каждой батарее по отдельности и в неравномерности нагрева.
2. Двухтрубная используется чаще всего. Суть её в том, что радиаторы соединяются параллельно. По одной трубе, расположенной сверху, поступает теплоноситель из котла, а обратная нижняя труба забирает его назад. Такая разводка позволяет изменять температуру батареи, но расход материалов увеличивается в два раза.
3. Ленинградка — это модернизированная однотрубная разводка. Все радиаторы подсоединяются параллельно к одной магистральной трубе. Такая схема позволяет регулировать нагревание отдельных батарей или совсем отключать их от системы. Расход материала лишь немного выше, чем у классической однотрубной.

В этом видео вы узнаете о самой безопасной и экономичной системе отопления:
