Печи длительного горения на дровах, принципы работы, особенности устройства, видео процесса постройки печи

Масляные печи

Такие устройства еще называют теплушками. В качестве топлива для масляных печей используются самые различные моторные масла, включая отработку и смесь топлива с маслом. Таким образом, снижается стоимость отопления, а непригодные к использованию нефтепродукты не будут загрязнять окружающую среду. К тому же, о поставке отработок можно договориться с автопредприятием, СТО или соседями по гаражному кооперативу.

В конструкции масляных печей предусмотрено:

• регулировка расхода топлива
• регулировка степени нагрева
• использование верхней части в качестве варочной панели.

В таких печах производится прямой нагрев воздуха. Их принцип работы в сгорании паров кипящего топлива. В конструкции нет форсунок, потому не закупориваются подводящие каналы, что удобно в использовании устройств на морозе. Регулировка выработки тепла выполняется в широком пределе: от еле теплого до красного накала. В конструкции практически нечему ломаться, поэтому масляные печи отличаются очень продолжительным сроком эксплуатации.

Вес масляной печки в пределах 30 кг, поэтому их не составит особого труда перевезти с места на место. Снять и установить вытяжную трубу можно за несколько минут. Разжечь печку можно легко в любом месте, независимо от погодных условий.

Экономия топлива также ощутима — 0,5-1,5 литра в час. Масляная печь пожаробезопасна: внутри горят только пары, а не масло.

Достоинства и недостатки

Давайте рассмотрим основные плюсы и минусы самодельных отопительных печей длительного горения. Начнем, как обычно, с положительных черт:

Компактность и относительная мобильность – главные плюсы печек-буржуек.

• Дешевизна – чаще всего их собирают из дешевого листового металла, отслуживших свое вместительных газовых баллонов, бочек и многого другого. Все это можно найти на развалах и на старых предприятиях. Некоторые люди могут порыться у себя в гараже или в сарае – наверняка там найдется ненужный металл для самодельной печи длительного горения;
• Простота сборки – никто не требует сверхточного следования выбранной схеме. Например, все та же пиролизная печка-буржуйка может иметь самые разные размеры;
• Высокая эффективность – правильно собранная печь длительного горения может обеспечить теплом помещения большого размера, не требуя частых подходов для закладки горючего.

Есть и определенные недостатки:

• Не самый привлекательный внешний вид – самоделки действительно не могут порадовать пользователей хорошими внешними данными;
• Некоторые виды печей нельзя использовать в жилых помещениях – та же «бубафоня» здорово надымит и навоняет, прежде чем выйдет на рабочий режим;
• Печь длительного горения с водяным контуром будет сложна в реализации – нужно как-то обеспечить забор тепла в отопительный контур.

Несмотря на некоторые явные недостатки, самодельные печи длительного горения на дровах пользуются определенным спросом.

Печь длительного горения – отличный агрегат для обогрева теплиц. Обогревать их электричеством или газом дорого или вовсе невозможно, а купив дешевые дрова, можно обеспечить теплицы живительным теплом на всю зиму.

Монтаж покупной газогенераторной печи

Монтаж готового газогенераторного котла промышленного производства требует особого внимания, поэтому данному вопросу мы посвятим отдельный раздел статьи. Собственно, общая схема подключения пиролизной печи с водяным контуром выглядит примерно следующим образом:

Принципиальная схема подключения водяного контура пиролизного котла

Следует отметить, что это лишь один из множества вариантов разводки отопительного контура. Различные производители могут предлагать свои схемы, которые в чем-то будут отличаться. Поэтому в каждом конкретном случае внимательно изучайте всю сопутствующую устройству техническую документацию. Что касается данной схемы, то здесь особого внимания заслуживает так называемый трехходовой клапан: именно он отвечает за подмес горячей воды в холодную и не дает печи переохладиться.

Механизм подогрева холодной воды может быть реализован и иначе. Ниже вы можете увидеть еще две возможные схемы подключения пеллетных пиролизных котлов:

Схема включения газогенераторной печи с бойлером косвенного подогрева

Схема включения газогенераторной печи с использованием буферной емкости

Топочная, в которой планируют разместить котел, должна соответствовать некоторым требованиям:

• быть просторной и иметь высокие потолки. Желательно от восьми квадратных метров; площади и при высоте потолка от двух с половиной метров;
• иметь специальную платформу для установки котла;
• потолок, как и сами стены, должны состоять из стойкого к температуре и огню материала;
• в помещении должен быть оборудован минимум один оконный проем;
• дистанция от стены до фронтальной части котла должна быть около двух метров;
• желательно обложить котел вокруг дополнительной рубашкой из кирпича;
• в помещении должен быть обустроен дымоход и система вентиляции (вытяжка).

В общих чертах алгоритм установки котла выглядит следующим образом:

Пример помещения топочной	Подготовка топочного помещения. Убираем все лишнее и готовим инструменты и материалы для работы.
Кладка фундамента (установка бетонной плиты) для газогенераторного котла. Подготовка фундамента для покупной печи мало чем отличается от таковой для печи самодельной, этот процесс мы подробно рассмотрим ниже. В общих чертах он состоит из следующих шагов: Подготовка ямы; Гидроизоляция основания фундамента; Монтаж опалубки и армирующей обрешетки; Заливка бетоном; Кладка печной основы: 2 ряда огнестойкого кирпича; Монтаж теплоизоляционного слоя и создание противопожарной отмостки.
Общие схемы печных фундаментов (для кирпичных и металлических печей)
Котел, установленный на фундамент, обложенный плиткой	Непосредственно установка пиролизной печи на фундамент.
Газогенераторный котел, подключенный к системе отопления	Подключение к системе отопления (выполнение обвязки водяного контура).
Примеры подключения газогенераторного котла к дымоходу	Монтаж дымохода и вытяжной вентиляционной системы.
Пиролизный котел, готовый к работе	Включение и настройка реле и систем автоматики котла. Пробный запуск и проверка системы в действии.

Главные правила в выборе устройства длительного горения

Как приобрести нужный товар и не совершить ошибки? При выборе такого отопительного прибора следует обратить внимание, прежде всего, на его характеристики. В информации всегда указаны мощность, КПД, параметры устройства

В критерии выбора также входят:

• Удобство эксплуатации и очистки. Лучше приобретать модель с разборным дымоходом.
• Создание герметичности. Если конструкция имеет зольный ящик, он должен плотно вдвигаться, препятствуя проникновению внутрь воздуха; наличие регулируемых заслонок; дверцы с уплотнениями, не позволяющими «гулять» воздуху; наличие шибера.
• Материал, из которого изготовлен корпус. Толщина сплава/металла – залог длительного охлаждения печи. К тому же это увеличивает срок эксплуатации. Бюджетные модели производят из стали, они долго не «живут». Более качественные конструкции изготавливаются из конструктивной, нержавеющей стали, керамики. Самые хорошие и долговечные при правильной эксплуатации – чугунные отопительные системы.
• Дизайн. Современные модели идеально вписываются в интерьер. Кроме того, печи и камины с варочной поверхностью используются не только для обогрева жилища, но и для приготовления пищи. Функционал их значительно расширен.
• Сколько стоит топливо. Это зависит от доступности горючего. Дровяные ресурсы гораздо выгоднее, если поблизости от места проживания имеются деревоперерабатывающие предприятия.
• Сколько весит каминная печь. Даже небольшой по размеру камелек из чугуна очень тяжелый. Площадка, где он будет размещаться, должна быть прочной, иначе камин провалиться. Преимущество стальных конструкций в их относительно небольшой массе.
• Сколько времени нужно печи для нагрева. Для дачников, наведывающихся на «фазенду», только в выходные дни, имеет смысл приобрести стальное устройство, оно быстрее нагревается.
• Какой теплообменник. Система с водяным контуром и коллектором способна подарить тепло не одной комнате, а нескольким.

На отечественном рынке самые популярные модели – печи-камины итальянского, польского, сербского, норвежского и российского производства.

Лучшие стальные печи длительного горения на дровах

Корпус из стали позволяет снизить вес оборудования, что упрощает монтаж, транспортировку. Для источника тепла с небольшой массой не требуется усиленное основание. Стальные печи длительного горения для дома отличаются низкой ценой. Листовой металл прост в обработке, это увеличивает разнообразие конструктивных решений. Тепловой прибор быстро прогревается, но и легко остывает.

TMF Огонь-батарея 7

Компания из Сибири выпускает недорогие печи длительного горения для помещений разной площади. Огонь-батарея 7 разработана для отопления зданий до 60 кв.м. Эта модель создана для дачи, небольшого загородного дома. Особенностью является работа на одной загрузки топлива в течение 6-10 часов. Зольный ящик и дверца полностью герметичны, подача воздуха регламентируется с помощью бесступенчатого клапана. Пользователь может регулировать интенсивность горения.

Тяга регулируется шибером, заслонка имеет фиксированные ручки и не закрывается полностью, что обеспечивает высокий уровень безопасности. Выход дымовой трубы универсальный, может располагаться вертикально или горизонтально. Это упрощает подключение к дымоходу. Топливник и зольник имеют простую конструкцию, которая упрощает очистку. Корпус изготовлен из конструкционной стали толщиной 3 мм.

Достоинства:

• Топливник большого объёма;
• Дверь с самоочищающимся стеклом;
• Съёмная защита увеличивает ресурс;
• Низкая цена;
• Роботизированное производство.

Недостатки:

Не обнаружены.

Модель комплектуется варочной панелью с конфоркой, которая состоит из чугунных колец разного диаметра. Верхний проём можно использовать для очистки топливника от сажи или для дополнительной загрузки топлива.

Радуга ПО-1

Предназначена для отопления помещений площадью 10-12 кв.м. – гаражей, теплиц, садовых домиков. У модели шестиугольный профиль в разрезе: это обеспечивает дополнительные рёбра жёсткости и эффективность теплоотдачи. Приток воздуха осуществляется через воздухозабор, отсутствие колосников позволяет снизить цену и упрощает конструкцию.

При производстве корпуса используется листовая сталь, толщиной 3 мм. Рёбра жёсткости обеспечивают стабильную геометрию. Размеры топки позволяют использовать дрова длиной до 50 см. Дымоход изнутри защищён от попадания огня в трубу. Небольшие отверстия обеспечивают эффективный дожиг углей. В качестве топлива можно использовать брикеты.

Достоинства:

• Экономичность;
• Небольшие размеры;
• Хорошая теплоотдача;
• Есть варочная панель.

Недостатки:

Отсутствие поддувала.

Panadero Maja S

Испанская печь камин длительного горения работает на дровах и брикетах. Отопительный прибор предназначен для дома, площадью до 72 кв.м. Корпус покрыт огнестойкой эмалью, внутреннее пространство камеры футеровано вермикулитом. Такая конструкция помогает увеличить жаропрочность, теплоёмкость. Тройная подача воздуха обеспечивает экономичный расход топлива и эффективный дожиг углей.

Дверь оборудовано стеклом большой площади, которое имеет систему самоочистки. Двойное запирание двери обеспечивает безопасность и герметичность камеры. Подключается к дымоходу диаметром 150 мм. Дровяная печь имеет устойчивое основание и предназначена для пристенной установки.

Достоинства:

• КПД камина достигает 78%;
• Простое обслуживание;
• Европейский сертификат качества;
• Увеличенный ресурс.

Недостатки:

Завышенная цена.

Везувий АОГТ 00

Конвекционная дровяная печь длительного горения для дачи, мастерской, гаража. Имеет небольшие размеры, устанавливается на лёгкой подставке. Оригинальная конструкция агрегата позволяет поднять КПД до 75-80%. У модели две камеры сгорания: в нижней горит топливо, в верхней протекает горение выделяющихся газов. Это позволяет получить максимум тепловой энергии.

По периметру корпуса, изготовленного из котловой стали, привалены радиальные трубы, которые обеспечивают интенсивный теплообмен. Снизу засасывается холодный воздух, который нагревается и подаётся вверх, что помогает ускорить циркуляцию. Помещение быстро прогревается при небольших затратах топлива. На одной дровяной закладке отопительный прибор работает от 8 до 12 часов.

Достоинства:

• Два регулятора настройки температуры;
• Качественные сварные швы;
• Равномерное распределение тепла;
• Отапливаемая площадь 35-37 кв.м.

Недостатки:

Отсутствует варочная панель.

Лучшие печи для бани

Сравнение “евродров” с обычным твердым топливом

Стоимость угля, дров или используемых для отопления прессованных опилок колеблется в зависимости от региона. Поэтому однозначного решения по выбору того или иного вида топлива нет

Необходимо принимать во внимание актуальную цену и провести анализ сравнительных характеристик

Удельная теплотворность топлива

Одним из основных показателей эффективности топлива является его удельная теплотворность (удельная теплота сгорания). От этого параметра зависит, сколько массовой доли вещества при его сжигании потребуется на выделение определенного количества энергии.

Сравнительная теплотворность различных типов горючего. Приведенные значения приблизительны и зависят от многих факторов. Но в целом таблица показывает рейтинг твердого топлива по удельной теплоте сгорания

Здесь есть один нюанс: теплотворность зависит от массы, а дрова и брикеты из опилок обычно измеряют в кубах. При рекламе прессованного топлива часто указывают, что выход энергии почти в два раза больше чем при сгорании древесины, однако не указывают тот факт, что вес сухих брикетов в одном кубометре больше.

Допустим, что теплотворность свежесрубленной березы составляет около 2 кКал/кг, а брикетов – 4 кКал/кг. Вес складочного куба дров около 570 кг/м3, а вес такого же объема прессованного материала – около 800 кг. Поэтому кубометр сырого колотого дерева при сгорании даст около 1,14 мКал, а брикетов – около 3,2 мКал, то есть, практически, в три раза больше.

Тепловую эффективность промышленно изготовленных брикетов можно сравнить с древесным или каменным углем, однако последний стоит значительно дешевле.

Хранение и простота использования

Одним из недостатков прессованного сырья является его высокая гигроскопичность. Интенсивная способность поглощения влаги приводит к потере жесткости между связанными частицами и возможному рассыпанию брикета. Поэтому в отличие от того же угля или дров, хранить опилок необходимо в сухом месте.

Впрочем, зимой прессованное топливо можно держать под обыкновенным навесом, так как при минусовой температуре абсолютная влажность воздуха мала. Нужно лишь обеспечить отсутствие непосредственного контакта со снегом.

Также топливные брикеты можно держать в помещении. Промышленно произведенное прессованное сырье практически не дает мусора, в отличие от тех же дров.

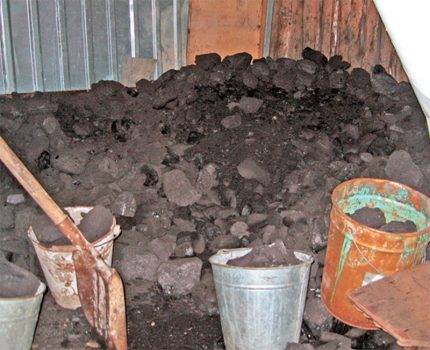

Из-за создаваемой грязи и пыли, уголь и дрова хранят на улице. Аккуратные брикеты из стружки можно держать в веранде дома

Для начала горения прессованного дерева требуется минимальное количество материала для розжига. Здесь опилки, как и торф вне конкуренции.

Применение в котлах длительного горения

Сейчас заслуженной популярностью, особенно у владельцев коттеджей, пользуются котлы длительного горения. Они экономичны, имеют высокий КПД и просты в управлении. Единственный их значимый минус – стоимость оборудования и затраты на его монтаж.

Многие продвинутые модели котлов оснащены автоматизированной системой загрузки топлива. Для ее работы необходимо использовать однородный по форме горючий материал. Для этого из опилок и стружки изготавливают пеллеты.

Пеллеты делают из отходов деревообработки методом прессования. Они имеют вид гранул диаметра 6-9 мм и длиной от 10 до 70 мм

Использование такого вида топлива в таких котлах позволяет поддерживать необходимый температурный режим без участия человека. Это дает возможность хозяевам коттеджей отлучаться на длительный период (до нескольких дней) без риска охлаждения жилища до недопустимых показателей.

Устройство печей – детальный разбор особенностей

Приступая к изготовлению, предварительно знакомимся с особенностями устройства, работой. Составляем для печи чертежи , исходя из материалов, которые планируем применить. Как основной материал наиболее подходит стальная труба диаметром 400 мм или такая же чугунная. Стенки должны быть толще, лучше 5 мм, тогда печь прослужит долго, особенно чугунная. Тонкий металл служит недолго, стенки быстро прогорают.

На рисунке представлена работа печи долговременного горения.

Устройство состоит из трех частей. В нижней зоне находится твердое топливо, которое медленно тлеет. Выше зона сгорания газов и отвода дыма. Между ними загрузочная зона, которая постепенно уменьшается по мере выгорания топлива.

Для любой схемы обязательным является воздушный регулятор, который определяет продолжительность горения. Это диск из стали толщиной 5 мм. Посредине вварена труба, по которой воздух поступает в камеру. По мере того как сгорает топливо суточной нормы закладки, диск постепенно опускается. Для беспрепятственного скольжения он делается несколько меньше внутренних размеров топочного отделения. Снизу распределителя расположена крыльчатка высотой 5 см, с большими размерами ускоряется процесс горения, что нежелательно.

Труба для подвода кислорода диаметром 100 мм для изделия из бочки и 60 для баллонного или из трубы. Отверстия в распределителе соответственно 90 или 50 мм, иначе в камеру сгорания попадет много кислорода, топливо будет сгорать быстрее. Наверху приточной трубы устанавливается заслонка для регулирования тяги. Возможны два варианта исполнения: печь с воздушным прогревом и котел, который нагревает воздух и одновременно воду для обогрева помещения. Вода нагревается в змеевике и поступает к радиаторам. На схеме ниже показана подобная конструкция.

Уход за русской печкой

Важно знать не только, как топить русскую печь, но и как за нею правильно ухаживать. Следует своевременно убирать все печные ходы и рабочие камеры. Отсек поддувала каждый раз после завершения топки очищают от скопившейся золы

Сначала ее остатки в очаге сметают в поддувало, чтобы убрать полностью, для чего пользуются шуфелем – специальным металлическим совком, прикрепленным к длинной ручке

Отсек поддувала каждый раз после завершения топки очищают от скопившейся золы. Сначала ее остатки в очаге сметают в поддувало, чтобы убрать полностью, для чего пользуются шуфелем – специальным металлическим совком, прикрепленным к длинной ручке.

Обычно капитальную уборку производят раз в год накануне отопительного сезона. При проведении уборки задействуют отверстия, закрывающиеся дверцами, которые предусмотрены в конструкции. Данную процедуру выполняют кочергой. Ею посредством открытых отверстий удаляют остатки золы и сажи, обравшейся на внутренних поверхностях стенок.

Более тщательно можно удалить налет веником из жестких прутьев. После очистки дверцы отверстий плотно закрывают. Дымовую трубу чистят от сажи, конденсата или посторонних предметов один раз в год специальным шлангом или веревкой с грузом на конце. Но в этом случае лучше воспользоваться помощью специалистов.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

















2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Рекомендации по размещению элементов системы отопления

Элементы системы отопления трудно назвать украшением современного интерьера. Под это определение могут подойти разве что трубы, органично смотрящиеся в некоторых интерьерах индустриального направления. В целом, строительные нормы и архитектурные принципы рекомендуют размещать детали в скрытых, но доступных для ремонта и обслуживания местах. При размещении руководствуются следующими правилами:

• Теплогенератор размещают в изолированной комнате с отоплением и хорошей вентиляцией. В таких же условиях должен работать циркуляционный насос. Небольшие котлы (мощностью до 30 кВт) допустимо устанавливать на кухне, в прихожей, в подвале или в теплой отапливаемой пристройке. Печи, предназначенные для жилых помещений, устанавливаются с учетом правил пожарной безопасности.

• Место для расширительного бака открытого типа – на чердаке, подающие и сборные трубопроводы стремятся расположить вдоль капитальных стеновых конструкций.

Соблюдение правил эксплуатации помогает бесперебойной работе системыИсточник yandex.ru

• Главный стояк проходит открыто в углах жилых помещений, на чердаке его покрывают теплоизоляцией.

• Радиаторы устанавливают открыто под оконными проемами. Они участвуют в комнатной циркуляции, нагревая холодный воздух, поступающий от окон. Попытки украсить радиаторы декоративными экранами нежелательны, поскольку снижают теплоэффективность системы.
