Паспортизация вентиляционных систем

Особенности ведения документа

Знать все сказанное выше очень хорошо — с этим никто не спорит. Но для заказчика работ или для владельца здания важнее другие обстоятельства

Им важно иметь четкие критерии, чтобы понимать, правилен ли паспорт вентиляционной системы, представленный подрядчиком. Еще нужно знать, что вписывать в этот документ самостоятельно, а что вносить не стоит. Существует три разновидности паспортов вентиляции, признаваемые официально

Существует три разновидности паспортов вентиляции, признаваемые официально.

Первый тип — так называемый строительный, второй составляется при эксплуатации, а третий относится только к установкам, очищающим газы. Дополнительно могут составлять паспорта, учитывающие специфические моменты той или иной отрасли. Но это уже совершенно иная тема. «Строительные» паспорта составляются всякий раз, когда проводятся пусконаладочные работы

Важно: это требуется даже при отсутствии наладки как таковой, ведь иначе эксплуатация становится незаконна

Характерными признаками плохо составленного документа будут:

• полное совпадение проектных цифр и фактических данных (в реальности так не бывает);
• отсутствие примечаний;
• изобилие пустых граф (те, кто недостаточно знают наладку вентиляции, вынужденно пропускают их, чтобы не демонстрировать свою некомпетентность);
• упоминание о проведении испытаний без указания конкретной даты их.

Если заказчик паспортизации обнаруживает хотя бы один из этих признаков, он вправе вернуть документ подрядчику и требовать переделки работы либо возврата уплаченных сумм. На титульном листе (хотя он есть не всегда) описываются идентификационные сведения об объекте. Шапка паспорта содержит указание наладочной организации. Сведения о ней должны позволять полностью идентифицировать эту структуру. Допускается (хотя и необязательно) размещение корпоративной символики.

Если организация прошла аккредитацию, она обязательно сообщит номер аттестата, подтверждающего этот факт. Такой номер потребуется уже позже — для составления протоколов испытаний. Он обосновывает легитимность каждого сделанного вывода. Что касается типа вентиляционной системы, он должен расписываться полностью, с указанием паспортов на вытяжку и приток, на увлажнитель и иные компоненты. В дальнейшем проще будет ориентироваться в таком документе и контролерам, и эксплуатационным службам.

Если количество установок превышает 50–70, однотипные по назначению аппараты могут обозначаться в документации цветным шрифтом. Никакой стандарт это не регламентирует, поэтому выбор окраски — по своему усмотрению. Хотя строительная практика подразумевает написание адреса по проекту, для государственных инспекторов лучше показывать акт, где указан реальный адрес сооружения

Важно: стоит записать еще и юридический адрес подрядчика (наряду с фактическим), что помогает добиться благосклонности контролирующих органов. Если все делать добросовестно, надо сразу предусмотреть резерв свободного места, где будут отражаться итоги тестов на эффективность

Проблемой строительной формы является то, что она отражает ряд ненужных для практиков сведений, при этом не включая действительно важную информацию. Чаще всего этот недостаток устраняется за счет использования примечаний.

Для вентиляторов указывают:

• номера, присвоенные на заводах;
• полные типовые названия вентилирующих установок, отличающихся от названий вентиляторов;
• настройки регулирующих блоков или частоты вращения, соответствующие паспортным параметрам;
• прочее установленное оборудование;
• сведения о ремонтах (если они имели место).

Паспорт должен сопровождаться протоколами, фиксирующими итоги тестов. Обычно строительная практика обходится без них, хотя это всего лишь привычное упущение. В отдельных случаях можно добавить инструкции по применению вентиляционной системы (если она чем-то отличается от обычной). Речь идет только о кратких указаниях (до 1 листа). Полноценные инструкции включают иногда до 30 листов, к паспортам их прилагать не надо.

Паспорта на вытяжные аппараты сокращаются, если там отсутствует раздел, посвященный нагревателю воздуха. А вот документация, составляемая на производстве, часто вырастает из-за сведений, отражающих замену отдельных узлов и модернизационные работы. Полноценное отражение одного лишь технического обслуживания требует нескольких страниц.

В результате испытаний к паспортам добавляются также протоколы, отражающие:

• итоги аэродинамической проверки вентилятора;
• герметичность трубопроводных каналов;
• уровень шума;
• интенсивность вибрации;
• избыточное давление.

Подсказка о проведении проверки эффективности вентиляционных систем — в видео ниже.

Паспорт вентиляционной установки с доводчиком

Параметры доводчиков я указываю в разделе «Другое оборудование». Если системы с доводчиком получат распространение, то надо будет делать паспорт на каждый доводчик, прошивая его вместе с основным вентилятором.

Сейчас частенько применяется такая схема: в здании вентилятор стоит в каждом санузле, и работает в общую сеть. Расход каждого вентилятора таким образом зависит от количества включенных в данный момент других вентиляторов.

Понятно, что система должна давать проект при каком-то определённом режиме, и превышение при всех докритических. Но в общих данных указаний на этот счёт я пока не встречал.

Оформление паспорта вентиляционной системы

На каждую систему вентиляции или кондиционирования оформляют паспорт в двух экземплярах по определённой форме. Форма утверждена СП 73.13330.2012 «Внутренние санитарно-технические системы зданий». Паспорт заполняют в следующем порядке:

1. Указывают наименование ведомства или монтажной организации, которая осуществляет паспортизацию.
2. Указывают полное наименование объекта.
3. В строке «Зона (цех)» указывают конкретное помещение, где смонтирована система.

4. Раздел «А» содержит сведения о назначении вентиляционной системы (приточная, приточная вытяжная, система кондиционирования и т. д.) и месте нахождения оборудования системы (этаж, крыло, ориентация относительно координационных осей здания).

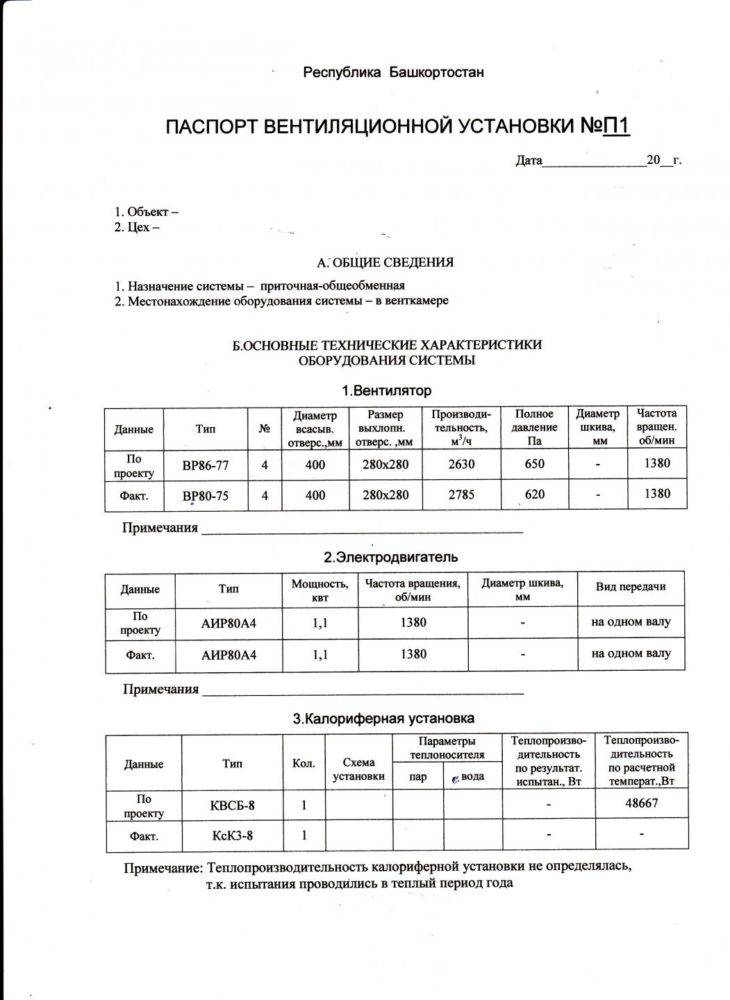

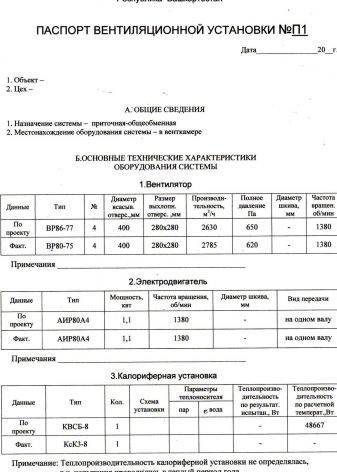

   На первой странице паспорта содержится раздел «А», в котором указываются основные данные о системе: её назначение, тип и расположение

5. Раздел «Б» содержит числовые значения характеристик, которые были указаны в проектной документации, и фактические характеристики смонтированного оборудования вентсистемы. Фактические данные берут из протоколов испытаний. В паспорте обязательно указывают:
   • параметры вентилятора (его тип, серийный номер, диаметр, расход, давление, диаметр шкива и частоту вращения);
   • параметры электродвигателя (его тип, мощность, частоту вращения, диаметр шкива и передачу);
   • параметры воздухонагревателей и воздухоохладителей (их тип, количество оборудования, схемы обвязки, схему расположения, вид и параметры теплохладоносителя, наличие или отсутствие опробования теплообменников на рабочее давление);
   • параметры пылегазоулавливающего устройства (его наименование, серийный номер, количество устройств, расход воздуха, процент подсоса, сопротивление);
   • характеристики увлажнителя воздуха (тип, расход воды, давление перед форсунками и частоту вращения насоса увлажнителя, тип, мощность и частоту вращения электродвигателя увлажнителя, характеристики увлажнителя).

6. В разделе «В» указывают расходы воздуха в каждом помещении. В таблице перечисляют все помещения, которые охватывает вентиляционная система, номера мерных сечений, проектный и фактический расход воздуха в м3/ч и невязку, которая представляет собой процент отклонения фактических значений расхода воздуха от проектных.

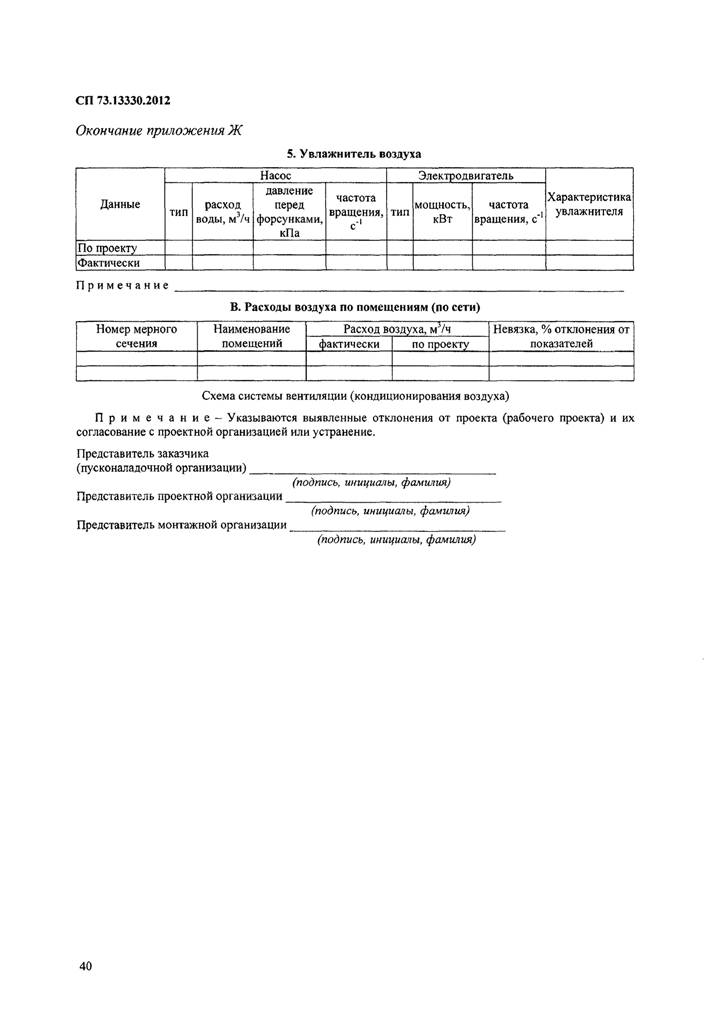

   В разделе «В» паспорта на вентиляцию указываются фактические данные о расходе воздуха в каждом помещении и их отклонение от проектных

7. Подписывают паспорт вентиляционной системы три стороны: ответственное лицо от исполнителя или пусконаладочной организации, представитель проектировщика и ответственное лицо от организации, которая осуществляла паспортизацию.

В конце каждого раздела существует строка «Примечание», в которую записывают дополнительную информацию, которая может существенно повлиять на дальнейшую эксплуатацию системы.

Помимо основной утверждённой формы паспорта, крупные эксплуатирующие организации и предприятия могут иметь свои формы паспортов на системы и установки, которые содержат много дополнительной информации, требующейся для правильной и эффективной работы и удобства обслуживания конкретного оборудования.

Стоимость паспортизации

1. Стоимость паспортизации вентиляционной системы или установки зависит от времени её выполнения. Если паспортизация проводится первично организацией, которая эту систему или установку монтирует, то стоимость будет сравнительно небольшой, т. к. часть необходимых работ будет выполнено параллельно с пусконаладкой оборудования.
2. В случае если работы производит организация, которая систему не монтировала, или система длительное время эксплуатировалась на момент паспортизации, то стоимость будет немного больше.
3. Стоимость паспортизации зависит от объёма работ, поскольку системы вентиляции бывают маленькие и большие, с однотипным оборудованием и не однотипным, сложными и не очень.

В среднем стоимость оформления паспорта вентиляционной системы или установки варьируется от 5 до 20 тысяч рублей. При строительстве или реконструкции нового объекта работы по паспортизации включаются в смету на монтаж и пусконаладку вентиляционной системы.

Оформление паспорта не занимает много времени, основная работа — это замеры и испытания. Паспортизацию лучше всего проводить совместно с пусконаладочными работами, поскольку во время наладки замеряют все контролируемые параметры и сравнивают их с требуемыми и нормативными значениями. Для монтажной организации паспортизация не представляет собой никаких сложностей и является завершающим этапом монтажа.

Паспортизация по существующей нормативной документации (СНиП)

Паспорт вентсистемы по СНиП необходим при сдаче в эксплуатацию построенного здания. Затем паспортизация данных осуществляется регулярно (1 раз в 5 лет), поэтому в существующем документе предусмотрено несколько аналогичных таблиц, которые заполняются ответственным лицом по мере проведения очередных проверок. В них заносится вся информация о сделанных ремонтах и усовершенствовании вентоборудования. Паспорт вентсистемы — это документ с определённым количеством страниц, который прошит в переплётной мастерской или скреплён пружиной.

Образец паспорта состоит примерно из восьми страниц (не включая разделов о ремонте и замене деталей). К паспорту прилагается образец протокола (акта) и иногда рекомендации по эксплуатации вентсистемы в сокращённой форме.

При необходимости также прилагаются:

1. Протоколы тестирования аэродинамики вентилятора.
2. Протоколы степени герметичности сети.
3. Протоколы степени производства шума системой и вибрации.
4. Протоколы степени избыточного давления и т. д.

Очень часто результаты проведённых работ компания-установщик архивирует в электронном виде, в этом случае в паспорте делается отметка о наличии предусмотренных протоколов и возможности их последующей выдачи в случае необходимости.

Примерная стоимость паспортизации

Калькуляция стоимости паспорта происходит при составлении сметы, которая затем обговаривается с заказчиком. Вторичная паспортизация, которая осуществляется в рамках текущего производственного процесса по контролю за работой СВ, проводится уже со скидкой. Но если заказчик при необходимости повторной паспортизации составляет договор с другой организацией, то работы производятся по полной стоимости.

Цена паспорта в первую очередь зависит от масштабов объекта, общей площади разветвлённости вентиляционной сети, а также от количества оборудования.

Расходы на дорогу и командировочные средства подсчитываются в отдельном документе и затем приплюсовываются к смете. Если объёмы работ по проведению пусконаладочных работ и выдаче паспорта очень большие, то некоторые организации заключают договор на поэтапную оплату услуг.

Стоимость паспортизации СВ колеблется примерно в районе 3000–4000 рублей и зависит от сложности промышленной системы. Некоторые компании предпочитают оценивать свои услуги по площади вентилируемого здания. В этом случае стоимость будет колебаться от 50 до 100 рублей за один квадратный метр.

Кто ведёт паспорт системы вентиляции на предприятии

Паспорт на СВ (систему вентиляции) ведёт уполномоченное лицо, которое несёт полную ответственность за работу оборудования. Это может быть механик, инженер, энергетик или любая компания-подрядчик, если организация не работает в сфере промышленности.

В паспорте вентустановки надо регулярно проставлять отметки обо всех проведённых ремонтных работах, а также о любых изменениях, которые происходили в схеме системы, а также прикреплять имеющиеся акты испытаний, которые были проведены за это время.

Первая страница паспорта на вентиляцию содержит общие сведения о назначении системы, месте её установки и используемом оборудовании

С течением времени набирается много протоколов, поэтому оставляется только самый первый и пять последних в хронологическом порядке.

В этой статье мы постарались как можно подробнее рассказать о том, что такое паспортизация вентиляционных систем, для чего она необходима промышленным предприятиям и организациям, а также кто её может и имеет право проводить. Кроме этого, мы рассмотрели порядок ведения паспорта на систему вентиляции и расчёт стоимости услуг по паспортизации вентиляционных установок.

Название объекта

1) В строительстве принято писать адрес с проекта,  для инспекций
часто нужен фактический адрес, если он уже присвоен объекту.

2) Некоторые инспекции требуют указания юридического адреса заказчика.
В этом случае пишут и фактический, и юридический.

В строительной форме этого нет, но хороший паспорт имеет титульный лист,
на котором указаны данные объекта, идентификация установки, список обслуживаемых
помещений:

Рис. 2. Титульный лист паспорта.

Основное содержание паспорта, раздел Б, таблица 1. Вентилятор.

Хороший паспорт вентустановки делается один раз, и в нём должно быть
достаточно места для фиксации проверок эффективности, производственного
контроля и т.п.

Ресурс установки до капитального ремонта в промышленности  восемь
лет. Желательно наличие восьми-десяти пустых строчек для ежегодного контроля.

В строительной форме паспорта есть только три верхние строчки. Действительно,
чтобы сдать и забыть больше не нужно. Но действительно таблицы должны
выглядеть примерно так:

Рис. 3. Таблица параметров вентилятора.

Пустые графы для результатов периодических аэродинамических испытаний.

Для нулевых паспортов с тремя строками в таблице характерна полная непригодность
к эксплуатации установки: их надо переделывать.

Паспорт должен быть прочным, на десять лет без ремонта. Мы делаем на
пружинке, с корками  спереди пластик, сзади картон.

Следующий тип паспорта на другой странице.

Главная |

Хороший нулевой паспорт

Всем специалистам, да и просто грамотным технарям, понятны недостатки
строительной формы  есть ненужная информация, но нет нужной
и полезной.

Дополнительную информацию приходится давать в графах примечаний.

В разделе 1, «Вентилятор», полезной информацией
является:

• заводской номер вентилятора,
• тип (название) вентустановки, если он не совпадает
  с типом (названием) вентилятора,
• положение регулятора или частота, при которой
  обеспечиваются указанные в паспорте параметры,

В хорошем паспорте присутствуют потерявшиеся в процессе эволюции СНиПа
разделы

1. Другое оборудование: нужен для доказательство проведения соответствующих
работ, в нём перечисляются, например, клапаны

2. Сведения о проведённых ремонтах: требуется разными, в том числе нормативными,
правилами эксплуатации. Все существенные действия с установкой сопровождаются
записями в паспорте.

Рис. 4. Дополнительные разделы паспорта.

К паспорту прикладываются протоколы
испытаний. В строительной практике протоколы не делают, хотя это самоочевидная
вещь  любой замер сопровождается записью в рабочем журнале
и протоколом.

Главная |

Что такое паспортизация промышленных систем вентиляции

Паспорт системы вентиляции является обязательным документом, который оформляется специализированным учреждением в процессе проведения пусконаладочных работ. В настоящее время предусмотрено несколько типов паспортов СВ, а качество и правильность их оформления в полной мере зависит от выбранной компании-наладчика и его ответственности. Для того чтобы потребовать от мастеров правильно оформленный паспорт СВ, необходимо знать, зачем он нужен и как он должен выглядеть в конечном результате.

Почему необходима паспортизация системы вентиляции

Проведение паспортизации системы вентиляции необходимо самому заказчику, так как именно в этом документе фиксируются все показатели её текущей работы за определённое время эксплуатации на предприятии. Кроме этого, такой технический паспорт требуют во многих инспекционных организациях.

Паспортизация СВ осуществляется только один раз — при сдаче её в эксплуатацию. Но если в существующей схеме происходят какие-либо изменения, то необходимо делать новый техпаспорт.

Технический паспорт не нужен:

1. Если на объекте устроена вентиляция естественного типа. Однако при необходимости паспорт можно оформить и на такую систему. Его форма намного проще, а в прилагаемых к нему протокольных актах указываются показатели степени эффективности работы естественной вентиляции.
2. Если на территории нет сети вентиляции. Но поскольку в процессе эксплуатации всё равно куда-то нужно записывать информацию о проведённых ремонтах, модернизация и инспекциях, во избежание недоразумений на все устройства механического типа, включая вентиляторы оконного типа и тепловые завесы, оформляют паспорта. Часто в качестве упрощённого варианта паспорта СВ применяется техпаспорт, который выдаётся компанией-производителем и дополняется многочисленными протоколами проведённых тестов.
   Естественную вентиляцию обычно устраивают в частных загородных домах, на такие системы оформлять паспорт не требуется

Паспорт не имеет срока давности. Копию паспорта выдают заказчику только в случае утери оригинала. После проведения модернизации, усовершенствования или при изменении направления трассы оформляется новый документ. К нему прикладываются результаты проведения воздушных аэродинамических проверок в виде протоколов. Обычно срок действия протокола составляет 1 год. После этого необходимо проводить новые испытания, а также проверять состояние и работу вентиляционной системы.

Как проводится паспортизация

Так как паспортизация не является строительным процессом, то проводить её имеет право любая лаборатория, у которой есть на это разрешение. Условия проведения работ по паспортизации СВ оговариваются в специальном договоре. Выдать образец документа на проверенную систему может:

• обычный ИП (индивидуальный предприниматель), специализирующийся на выполнении подобных работ. Это будет намного дешевле, так как в этом случае не надо оплачивать услуги посредников;
• любая компания, если в её штатном расписании предусмотрена должность проектировщика, энергетика или наладчика. Крупные строительно-монтажные организации держат в своём штате собственных специалистов и не обращаются к услугам сторонних фирм;
• испытательная лаборатория. Обычно они предоставляют услуги очень высокого качества. Существенным недостатком работы с лабораториями является отсутствие необходимых специалистов в сфере систем вентиляции, которые могли бы полностью проанализировать полученные во время проверки показатели и помочь эффективно решить возникшие проблемы;
• специализированные компании, в которых работают инженеры вентсистем, профессионально разбирающиеся в данной области. Но уровень качества проведённых замеров может быть неточным из-за нехватки в организации хорошего высокоточного оборудования.

Как оформляется технический паспорт

Процесс оформления технического паспорта регулируется такими правовыми актами: ГОСТ 2.601-2013 и ГОСТ 2.105-95. Эти нормативы предусматривают составление техпаспорта в материальном виде. Процесс оформления паспорта в электронном виде регулирует ГОСТ 2.610-2006. А если в разделы технического паспорта входит перечень используемых при разработке устройства сплавов и драгметаллов, производитель опирается на ГОСТ 2.105-95.

https://youtube.com/watch?v=ed9AaZd7yVg

Паспорт оформляется в соответствии с совокупностью сроков испытаний и исследований оборудования. Если устройство изготавливается на заказ, то заказчик вправе сам провести необходимые для подтверждения его качества проверки. В случае несоответствия их результатов с данными, заявленными производителем, заказчик предъявляет свои претензии в адрес производителя.

Технический паспорт должен соответствовать требованиям нормативных актов и содержать в себе всю информацию, предусмотренную ими. Чтобы он имел силу, на его страницах должны содержатся даты и подписи от изготовителя. Это основные правила оформления технического паспорта. Только после этого оборудование может получить сертификат и поступить в продажу.

Наличие технического паспорта является основанием для его использования. В нем прописаны все условия, которые делают эксплуатацию устройства безопасной.

Помогла ли вам статья?

ПомоглаНе нравится

Как проходит проверка системы?

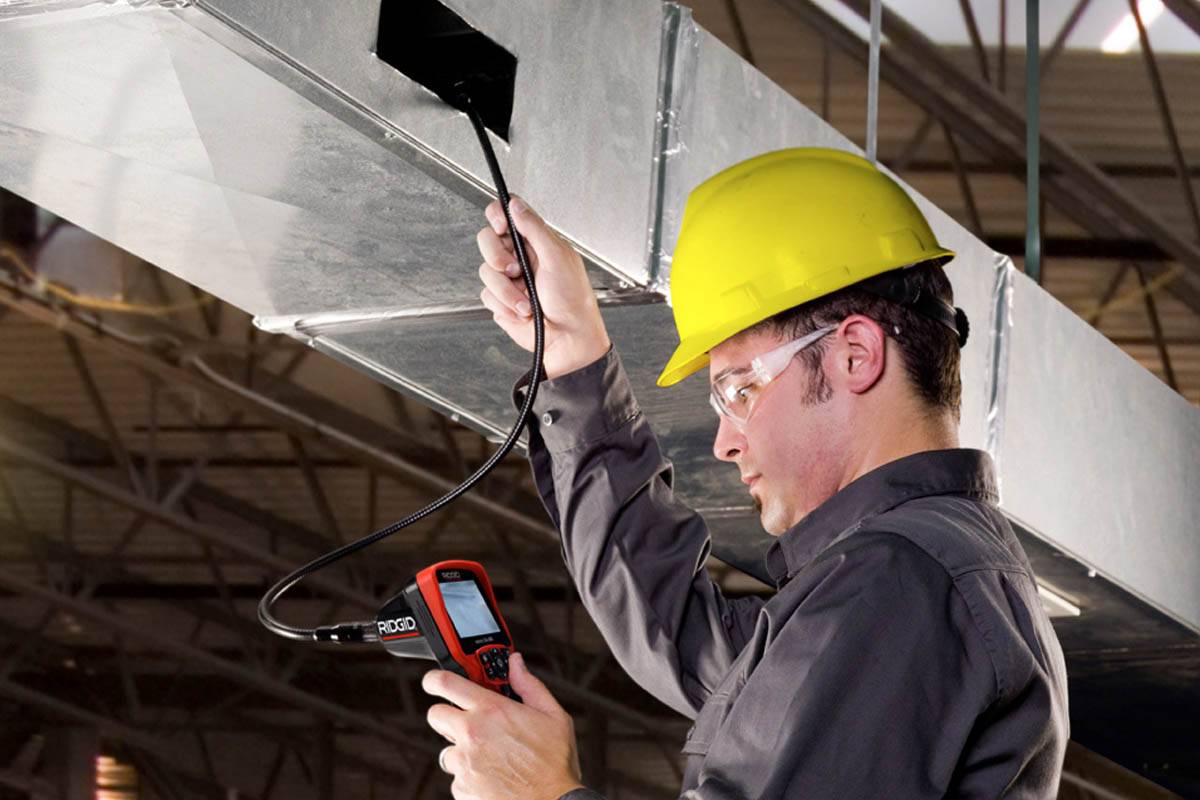

Чтобы оформить паспорт на вентсистему, как правило, выполняют зрительный осмотр внешнего оборудования, замеряют состояние воздуха, проводят испытания работы конструкции и осуществляют определенные расчёты. Затем все полученные данные сравнивают с проектными значениями. Отличие фактических от проектных характеристик не должно быть больше значений, которые указаны в нормативных актах.

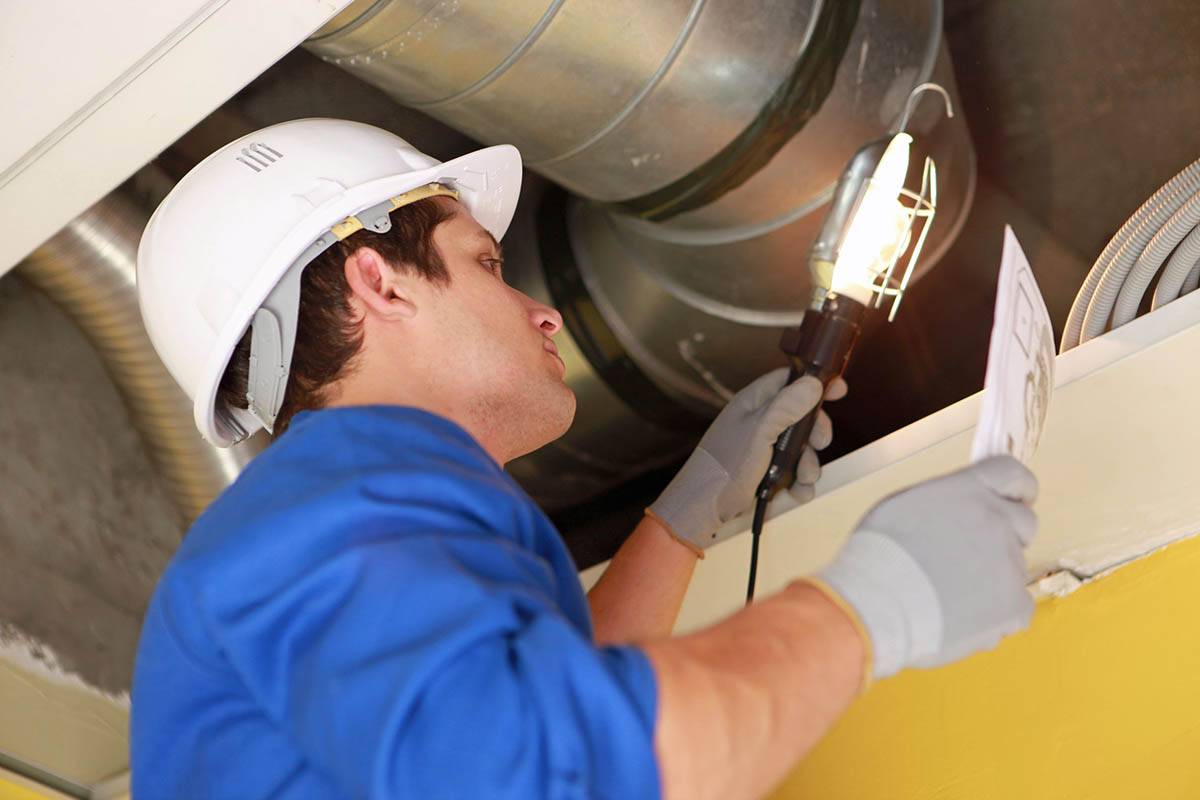

1. Визуальный осмотр. Во время осмотра специалисты определяют тип, модель и серийные номера используемого оборудования, сверяют информацию с указанными данными в документации к техническим средствам. Зачастую проблемы возникают во время вторичной паспортизации, так как по прошествии времени бумаги с описанием технических характеристик теряются. Об этом специалист пишет в строке «Примечание», даже если удалось выявить все данные при измерениях и расчётах.
2. Замеры. При помощи измерений специалисты выявляют фактический диаметр воздуховодов, колёс и шкивов вентиляторов, электродвигателей и пр. Чтобы составить фактическую схему, необходимо также определить геометрические размеры магистрали, ее верхнюю и нижнюю отметки, уровень размещения оборудования относительно напольного покрытия и т.д. Кроме этого, специалист определяет расход воздуха, уровень шума, показатель давления и прочие рабочие параметры сети.

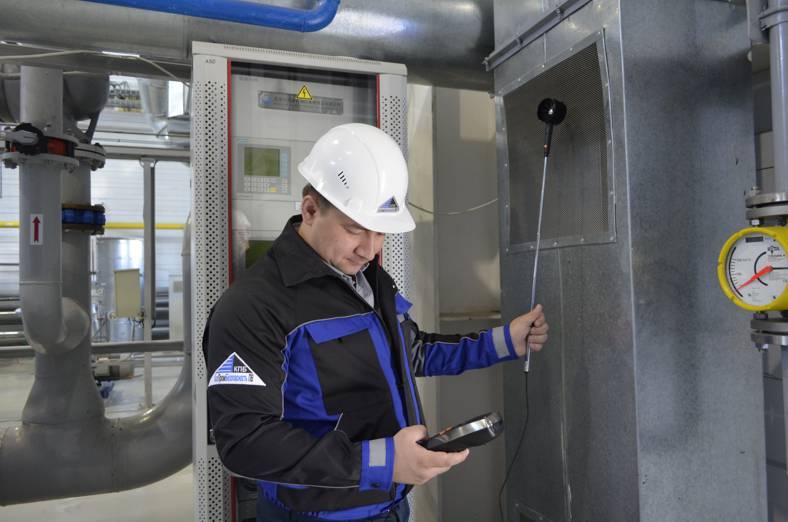

3. Аэродинамические испытания. В результате этого этапа, проведенного по требованию ГОСТ 12.3.018-79 «Система стандартов безопасности труда (ССБТ). Системы вентиляционные. Методы аэродинамических испытаний» выясняют фактические возможности конструкции. Для испытаний применяют термометры, манометры, анемометры, тахометры и другое оборудование.
4. Расчёты и обработка результатов. Итоги замеров и тестирований применяют для расчёта необходимых для оформления паспорта параметров. Подсчеты выполняют в соответствии с нормативными методическими указаниями ГОСТов и строительных норм и правил. Полученные данные записываются в паспорт и сравниваются с проектными показателями.

Качество проведения всех этапов данного процесса должно соответствовать имеющимся стандартам и нормам, так как итоги паспортизации принимает и подписывает собственник и представитель проектной компании. Клиент и конструктор могут присутствовать на всех этапах, чтобы следить за полнотой и правильностью проведения испытаний. Более того, тщательный контроль хода паспортизации — это прямая обязанность проектировщика и заказчика процедуры.

Профилактика и ремонт вентиляционных систем

• На каждом участке заводится свой образец журнала эксплуатации промышленной вентиляционной системы. В него вносятся данные:

  • о поломках (дата и время обнаружения);
  • об аварийных и плановых остановках оборудования для ремонта, при отключении электричества или теплоносителя;
  • об устранении обнаруженных неполадок и штатном запуске системы;
  • даты, время дежурства и фамилии техников.
• Для каждой установки открывается карточка профилактических и ремонтных мероприятий и паспорт.

• Инструкция по эксплуатации вентиляции содержит ремонтную карту, в которую заносится: дата начала ремонта и окончания, тип ремонта (средний, текущий или капитальный), короткая характеристика работ, определение качества ремонта;
• В журнале по эксплуатации вентиляционных систем каждый месяц планируется проверка и мелкий текущий ремонт. Плановый осмотр определяет состояние оборудования, обнаруживает видимые дефекты, которые заносятся в дефектную ведомость. В ходе текущего ремонта устраняются обнаруженные дефекты, заменяются износившиеся механизмы, оборудование очищается и дезинфицируется (при необходимости). Для текущего и среднего ремонта оборудование не демонтируется, все процедуры проводятся прямо на месте. По окончанию ремонта тестируется функциональность вентиляционной системы, результаты заносятся в журнал по эксплуатации;
• Инженер по вентиляции составляет план капитального ремонта. Оборудование демонтируется и доставляется для ремонта в мастерские. По окончанию ремонта проводится отладка системы и запуск. Все результаты запуска заносятся в действующий образец журнала эксплуатации вентиляционной установки;
• Диагностические осмотры планируются на периоды отключения вентиляции (нерабочий период). Сроки их согласовываются с руководством предприятия и энергетиками;
• В инструкции по эксплуатации вентиляционной установки указываются сроки очистки фильтров, воздуховодов, решеток, вентиляторов. При определении сроков учитывается специфика предприятия;
• Очистка внутренних поверхностей производится через специально оборудованные герметично закрывающиеся лючки;
• Для очистки калориферов используются пневматические установки сжатого воздуха;
• Очистка вентканалов происходит по схеме:
  • вентилятор останавливается;
  • очищаются пылеприемники;
  • наиболее грязные участки чистятся в направлении отсосов.
• Если промышленное производство связано с выделением агрессивных веществ, разрушающих металлические вентканалы, необходимо следить за их целостностью и вовремя ремонтировать. Сроки ремонта определяются рабочей инструкцией по эксплуатации вентиляционных систем;
• Если производство пожаро- или взрывоопасно, 1 раз в 12 месяцев тестируется эффективность работы вентиляции, результаты заносятся в журнал по эксплуатации вентиляционной системы.

Ведение паспорта и его стоимость

Новые паспорта составляются при сдаче вентиляционного трубопровода в эксплуатацию, но записи в текст документа добавляются регулярно при проверках. Сведения вносятся в специальные таблицы, их делает ответственное лицо, например, энергетик или механик предприятия. Если организация не имеет таких служащих, нанимаются специалисты. Протоколов накапливается множество при длительной работе системы, поэтому оставляются только первый и 5 последних вариантов.

Стоимость паспорта приводится в сметном расчете, который согласовывается с заказчиком перед проведением работ. Повторная проверка обычно делается со скидкой, если участвуют прежние эксперты. Цена зависит от величины объекта, разветвленности магистрали и количества задействованного оборудования в составе трубопровода. Приблизительная стоимость обследования и составления паспорта – 3 тыс. рублей с НДС.

Перечень работ, выполняемых при паспортизации

Поскольку все меры при паспортизации направлены на выяснение строго стандартизированной информации, выполняются только типичные процедуры. Категорически нельзя обойтись, как уже говорилось, без глубокого тестирования вентиляционных комплексов. Прежде всего изучают конструктивные особенности и практическое состояние подающих воздух систем. Они должны полностью удовлетворять как официальному рабочему проекту, так и нормам стандартов.

После этого:

• разбираются, не нарушена ли герметичность скрытых участков;
• смотрят на работу основной части аппаратуры на холостом ходу;
• удостоверяются, что вентиляторы имеют заявленные в документации характеристики (или не имеют).

Следующий шаг — проверка эффективности обмена воздуха через вентиляцию фактически и то, отвечает ли она проектным нормам

Важно: контролирующие органы могут и должны проверять также естественную циркуляцию, чтобы разобраться, правильны ли положенные в основу проектов сведения о ней. Измерение громкости звука, возникающего при работе вентиляции, проводится в нескольких точках. Где они находятся — определяют заранее при помощи особых расчетов

Это в большей степени относится уже к акустике и заслуживает отдельного разговора

Где они находятся — определяют заранее при помощи особых расчетов. Это в большей степени относится уже к акустике и заслуживает отдельного разговора.
