Как сделать печь Бубафоня своими руками
Весь процесс сборки самодельного отопителя условно делят на пять основных этапов: подготовка помещения, материалов и инвентаря, раскрой и сварка заготовок, обустройство дымохода, возведение опорной площадки. Чтобы сделать печь Бубафоня своими руками, понадобится схема, чертеж, расчет и поэтапное описание изготовления конструкции.
Из газового баллона длительного горения
Наиболее простой способ сделать отопитель — собрать его из старой ёмкости из-под сжиженного газа. Для изготовления печи Бубафоня своими руками из газового баллона, рассчитанной на длительное горение, понадобится сосуд объёмом 50 литров. Последовательность изготовления:
- У баллона срезают верхнюю эллиптическую крышку. Чтобы газ внутри ёмкости не взорвался в процессе, её предварительно наполняют водой. Рез делают по существующему сварному шву. В этом месте расположено кольцо, которое в дальнейшем будет служить центрирующим элементом.
- В крышке прорезают круглое отверстие, равное наружному диаметру воздуховода. Для усиления конструкции в этом месте приваривают кольцо из толстого металла.
- Собирают нажимной поршень. Вырезают диск диаметром несколько меньшим внутреннего сечения корпуса. В центре делают отверстие для приварки воздуховода. К нижней части диска сваркой крепят пластины, формирующие зону горения. Сверху приваривают воздуховод.
- В корпусе вырезают отверстие для дымохода. Располагают его как можно ближе к верхнему краю обечайки. Приваривают дымоотводящий патрубок. Выполняя операцию, следят, чтобы труба не выступала внутрь, препятствуя перемещению поршня.
- Приваривают к корпусу и крышке рукоятки, облегчающие обслуживание и транспортировку аппарата.
Из трубы
Стальная труба также подходит для конструирования печи. В зависимости от размера сортамента и химического состава такой корпус может прослужить гораздо дольше, чем при сборке из газового баллона. Изготовление аппарата из трубы принципиальных отличий не имеет. Исключение составляет только оборудование отопителя днищем и крышкой. Их делают из стального листа толщиной, равной стенкам корпуса. Днище приваривают к нижней части трубы, а крышку делают съёмной. Для придания конструкции устойчивости предусматривают приварку опорных ножек из любого подходящего материала.
Из листовой стали
При изготовлении обечайки можно использовать стальные листы, но это увеличит трудозатраты. Корпус делают круглой или многогранной формы. Первый вариант можно реализовать, если есть доступ к соответствующему металлообрабатывающему оборудованию (валковой листогибочной машины). В домашних условиях легче сделать квадратный корпус. В такой конструкции получается большое количество сварных швов, что плохо сказывается на долговечности и герметичности отопителя.
Делаем буржуйку
Печи длительного горения буржуйки хороши тем, что они делаются из любых доступных материалов – это различные бочки, старые вместительные бидоны, куски труб большого диаметра или просто листовой металл. В качестве исходного материала мы выбрали листовую сталь – это более удобный в обработке материал. Вы можете приспособить для этого бочку, но выполнять работы в ее внутреннем объеме не очень удобно.
Все размеры представлены скорее как ориентиры, некий усредненный наилучший вариант. Вы же, в свою очередь, можете отклоняться от размеров деталей для создания печки, удовлетворяющей Ваши конкретные пожелания.
Конструкция печи длительного горения вполне понятна из представленного выше чертежа. Вот ее основные узлы:
- Камера сгорания – в ней горят дрова с образованием пиролизного газа;
- Камера дожига – в ней происходит сгорание продуктов пиролиза;
- Дверки камеры сгорания и зольника – они приобретаются в магазине, но их можно изготовить и своими руками;
- Дымоход – в большинстве случаев это труба диаметром 100-150 мм.
Вы можете отклониться от чертежа в ту или иную сторону. Но помните, что с уменьшением размеров уменьшается время горения и уменьшается мощность печи длительного горения.
Чем меньше мощность, тем меньше отапливаемая площадь. Поэтому лучше всего предусмотреть небольшой запас.
Для изготовления печи длительного горения типа буржуйка нам понадобится листовая сталь толщиной не менее 3 мм – это обеспечит продолжительный срок службы отопительного оборудования. Если сталь будет тонкой, она начнет прогорать – через пару сезонов в ней образуются дыры
Поэтому толщине стали уделяется особое внимание. Оптимальное значение толщины составляет 3-5 мм
Для нашего примера мы возьмем классическую схему буржуйки, доработаем и получим в свое распоряжение эффективную печь для дома на дровах. На начальном этапе готовим боковые листы – на нашем чертеже они имеют размеры 450х450 мм. Далее изготавливаем нижние стенки, переднюю и задние стенки – их размеры составляют 200х450 мм. В итоге у нас должен получиться прямоугольный короб. Но не спешите сваривать его воедино – впереди полно работы.
Для начала нужно изготовить основу – это нижняя стенка и две боковые. Свариваем их воедино, на высоте 80 мм от дна привариваем колосниковую решетку. Теперь нужно подготовить переднюю стенку печи длительного нагрева – ввариваем в нее обе дверцы, после чего привариваем ее к нашей конструкции.
Готовим два металлических листа размером 200х370 мм. Первый из них привариваем к передней и боковым стенкам на высоте 160 мм от верха. Далее готовим заднюю стенку – ввариваем в нее небольшие металлические трубки, которые должны входить в пространство между двумя внутренними листами, образующих камеру дожигания – через них будет подаваться вторичный воздух. Потом привариваем заднюю стенку и второй металлический лист на высоте 80 от верха (приваривается к боковым и задней стенкам).
Шибер используется для регулировки воздушных потоков. Именно он повышает эффективность и качество тяги.
Наша печь длительного горения своими руками почти готова – осталось разобраться с верхней крышкой. В ней мы делаем отверстие диаметром 100 мм и ввариваем кусок трубы для будущего дымохода. Теперь остается выяснить, нужна вам варочная поверхность или нет – она тоже вваривается в верхнюю крышку. На последнем этапе устанавливаем крышку на место и привариваем ее – печка готова, теперь ее можно установить на негорючее основание, приделать дымоход и запустить.
При запуске представленной выше печи длительного сгорания дайте ей разгореться, после чего прикройте поддувало, чтобы дрова еле тлели и началась генерация пиролизного газа.
Еще одна интересная пиролизная печь длительного горения представлена на следующем рисунке. Она изготавливается из бочки или отрезка трубы большого диаметра и снабжается подходящей крышкой. В нижней части, на расстоянии 80-100 мм от дна, вваривается металлический диск с отверстием посередине. Между диском и дном, на боковой стенке, вваривается дверца. Полученное пространство образует у нас топку. В верхней части ввариваем дымоход диаметром 70-100 мм.
В плане дешевизны использования такая печь сущий подарок, так как недостатка в опилках в частном доме не бывает.
Полученная печь длительного горения получает тепло за счет сжигания пиролизных газов, образующихся при нагреве опилок. Сами опилки засыпаются в основной объем, а для того чтобы они не просыпались в топку, производится их трамбовка с помощью деревянного конуса. При запуске печи в топке разводится огонь, конус извлекается – через некоторое время агрегат начнет давать тепло.
Работа с корпусом
Нам нужно подготовить корпус печи Бубафоня. Для этого необходимо срезать с газового баллона или бочки верхнюю крышку, оставив небольшие бортики. В случае с газовым баллоном необходимо предусмотреть меры безопасности – заполнить его водой, чтобы вытеснить изнутри горючий газ и газолин. Некоторые советуют заливать внутрь раствор марганцовки. После того как вы убедитесь в отсутствии газа и его сопутствующих продуктов, можно приступать к резке.
В нижней части корпуса с помощью болгарки вырезаем прямоугольное отверстие для дверки зольника. Из получившегося кусочка металла делаем саму дверцу – привариваем к ней петли, делаем произвольный засов, обвариваем по краям металлом, чтобы она полностью закрывала собой отверстие. В верхней задней части корпуса проделываем отверстие под дымоход. После этого продумываем надежное крепление крышки. Если вы используете бочку, вогните молотком ее наружную кромку внутрь, а с крышкой поступите наоборот – отбейте ее края молотком наружу. В результате крышка должна плотно надеться на бочку.
Поговорим о плюсах и минусах бубафони.
Начнем с недостатков.
Самым первым и существенным недостатком считаем то, что сами видели: при розжиге большая часть дыма попадает в помещение. В мастерской есть принудительная вентиляция, да и потом, столько щелей, что дым быстро улетучится, а в жилых помещениях, или в помещениях со слабой вентиляцией, бы такую печку не устанавливал.
Второй минус — это неудобство чистки печки. Почистить нужно ее полностью разобрать, отсоединить от дымохода, перевернуть баллон и вытряхнуть золу. Это неудобно и хлопотно. Еще один недостаток — он наверное относится ко всем металлическим печкам, то есть тепло печка отдает только тогда, когда происходит горение. Горение прекращается — печка моментально остывает.
Достоинства.
С другой стороны, металлическая печка сама быстро нагревается и быстро прогревает помещение. Плавно перешли к плюсам. И самым существенным достоинством, из-за которого можно закрыть глаза на недостатки, это то, что печь длительного горения.
Следующий момент касается дров. Как говорил уже, что подходит любая древесина, фанера, оргалит, опилки, жгу картон, щепки, то есть все то, чем никогда бы не топил печку в доме кирпичную печь.
Следующий плюс — это простота конструкции и ее дешевизна. Потратился только на газовый баллон, покупал на базе вторчермет, б/у, и обошелся он в 400 рублей. Все остальное: трубы, материалы, комплектующие, нашлось в хозяйстве.
Печка интенсивно выделяет тепло, а чтобы это тепло быстрее разогнать по мастерской, используем вентилятор.
В заключение отметим, что мастер в целом печкой доволен. Было интересно попробовать, что такое конструкция “бубафоня”. И можно сказать, что печка имеет право на существование!
Всем удачи!
Канал “Два огорода”.
Отопление гаража
Ролик Влада Лещинского
zen.yandex.ru
Устройство и принцип работы
Оригинальное название печь Бубафоня получила по имени ее конструктора, умельца Афанасия Бубякина. За основу своей конструкции он взял пиролизный котел «Strоpuva» производящегося в Литве. Мастер упростил устройство печи, поэтому каждый народный мастер сможет изготовить ее самостоятельно. Самодельная пиролизная печь быстро завоевала популярность, благодаря высокому КПД, сочетающемуся с простотой изготовления.
Перед детальным описанием конструкции печи стоит рассмотреть принцип ее работы. Топливо в Бубафоне горит по принципу свечи – сверху вниз. Фактически дрова не горят, а постепенно тлеют, выделяя пиролизный газ. За распределение воздуха отвечает поршень в форме стального круга с ребрами и трубой посередине.
Эта деталь делит цилиндрический корпус печи на две камеры:
нижнюю – сжигания дров;
- верхнюю – камеру сгорания газов.
Основа печи напоминает привычную Буржуйку, КПД которой всего 50 – 60%. При сгорании топлива в любых дровяных печах образуются газы, бесполезно растворяющиеся в воздухе.
В пиролизных котлах эта энергия используется для обогрева помещения. КПД поднимается до 80%. Бубафоня также работает по принципу пиролизного котла.
Это обеспечивает ее конструкция:
- Основа – металлический бак в форме цилиндра. Внизу расположен колосник и входное отверстие для доступа воздуха.
- Для защиты от огня и предотвращения его перемещения по емкости предусмотрен защитный экран. Для регуляции температуры используется заслонка, прекращающая подачу воздуха и горение.
- Важная конструктивная деталь – подавитель. Это металлический круг с наваренными ребрами. Они нужны для создания воздушной прослойки, что позволит увеличить время тления топлива.
- В центре подавителя расположена труба для отвода продуктов горения. На ее торце вмонтирована задвижка, позволяющая регулировать объем подаваемого внутрь камеры горения кислорода или полностью перекрывать его, когда нужно прекратить работу печи.
- Топка печи снабжена крышкой с отверстиями. Это элемент камеры сгорания газов. Они проходят через зазор между стенками корпуса и диском поршня. Полный вывод продуктов горения осуществляет дымоход, присоединенный к верхней части.
Последовательность изготовления
В качестве примера рассмотрим процесс изготовления печки Бубафоня из газового баллона. Первый этап работы — срезка его верхней части. Позже она понадобится нам в качестве крышки корпуса.
Фото № 1 Старый баллон из под газа – основа пиролизной печи
Второй шаг – изготовление колена-вытяжки. Для этого в боковой части корпуса баллона нужно вырезать отверстие подходящего диаметра. Колено сваривают из уголкового обрезка стальной трубы диаметром 100-120 мм. Для стояка дымохода придется найти более широкую трубу – 120-150 мм. Такой диаметр необходим для улучшения тепловой эффективности котла.
На конце вытяжки нужно приварить переходник для установки дымохода (Фото №2 и №3). Уплотнение перехода «вытяжка-стояк» выполняется шнуровым асбестом на глине или стеклотканью.
Фото №2
Фото №3 Отвод из стальной трубы с переходником
Шаг третий. Привариваем к крышке две ручки и верхний патрубок, который будет направлять движение «поршня». К корпусу печи крепим сваркой стальную полосу. Она создаст бортик, препятствующий сдвигу крышки с корпуса.
В крышке баллона газовой сваркой вырезаем отверстие для установки воздуховодной трубы (внешний диаметр 80-90 мм).
Фото №4 Половина печи готова
Воздуховодная труба может быть не только круглой, но и квадратной. От этого работа буржуйки не ухудшится, зато ее сборка станет проще (фото №5).
Фото №5 Квадратная труба воздухораспределителя
Шаг четвертый – из толстого стального листа (3-4 мм) вырезается «блин» с отверстием посередине, диаметром равным диаметру трубы воздуховода. Зазор между краем пластины воздухораспределителя и стенками баллона должен составлять 1/20 диаметра «блина».
Толщину металла для пластины выбирают в зависимости от размера корпуса котла. Так, для бытового газового баллона диаметром 30 см для изготовления «блина» потребуется пластина толщиной 8-10 мм. Для 200-литровой бочки эта толщина будет меньше (4-6 мм).
Снизу к пластине воздухораспределителя привариваем шесть лопастей. Они необходимы для равномерного горения топлива в нижней камере и полного сгорания пиролизных газов в верхней (фото №6).

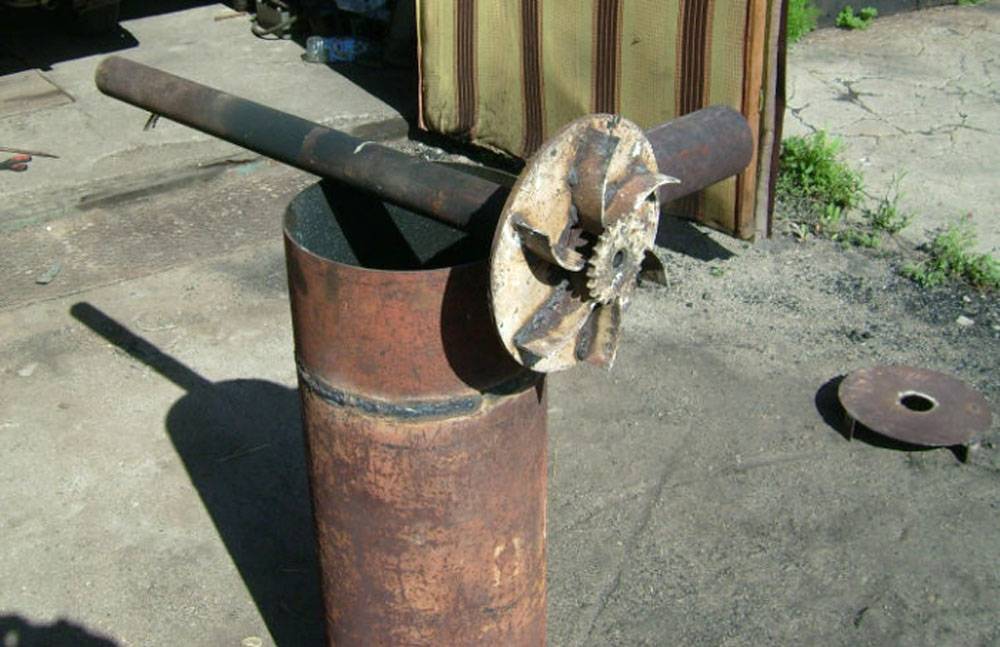

Фото №6 Основная деталь печи – воздухораспределитель «поршень» с лопастями
В некоторых конструкциях в центре распределительного узла крепится вторая круглая пластина меньшего размера с небольшим отверстием (3-4 см). Она нужна для того, чтобы между топливом и лопастями оставалось свободное пространство выхода газов, а горящие угли не забивали канал подачи воздуха. Собрав все части печи, остается загрузить ее дровами, установив их вертикально, а сверху на них разложить щепки и бумагу для розжига (фото №7 и №8).
Фото №7 Дымовая труба через уплотнение установлена на патрубок и готова к работе
Фото №8 Печь загружена топливом
Фото №9 Воздухораспределитель устанавливается в корпус
Фото №10 На корпус одевается крышка и котел разжигается через воздуховод при помощи небольшой порции керосина
Если печка будет топиться не сухими, а сырыми дровами, то в конструкцию дымовой трубы нужно внести изменения. Ее следует продлить вниз, сделав колено для сбора конденсата и поставить на нем сливной кран.
Изготовление печи самостоятельно
Печи бубафоня из газового баллона своими руками изготавливаются просто, но требуют предварительной подготовки. Нужно подготовить инструменты и помещение, изучить чертежи, залить фундамент. Если нужно, то дополнительно проложить прокладку.
Параметры и габариты
Важным является соотношение ширины и высоты. Оптимальным соотношением является 3 к 1
Важно, чтобы ширина была не меньше 30 сантиметров, так как воздух будет слишком быстро уходить, не окисляя топливо
Кроме этого, опирайтесь следующие параметры:
- Толщина стенок. Оптимально 4-5 миллиметром. Тонкие стенки прогорают и требуют ускоренной замены.
- Зазор между дисками и цилиндром. Расчет этого показателя определяется по формуле (0,05 х ширина). Изготавливая печь бубафоня из газовых баллонов своими руками диаметром в 30 сантиметром, мы получим зазор в 1,5 миллиметра.
- Толщина диска. Поршень иметь разную толщину, в зависимости от его ширины. Его расчет происходит по таблице
| Ширина | Высота |
| 30 см | 10 мм |
| 40 см | 8 мм |
| 60 см | 6 мм |
| 80 см | 4 мм |
Разработав чертеж с размерами, вы сможете сделать обогреватель под конкретные материалы и помещение.
Требуемые материалы и инструменты для работы
Невозможно изготовить бубафоню без сварочного аппарата. Поэтому помещение должно иметь хорошую вентиляцию. В теплое время года возможно строить ее на улице. Позаботьтесь о бесперебойном электричестве. При работе будут использоваться объемные предметы — нужно много свободного пространства.
Изготавливая печи бубафоня из газовых баллонов своими руками, нужно заранее позаботиться о котле. Подойдет галлон на 200 литров. Обязательно, чтобы не было следов коррозии. Для удобства желательно сделать опорные ножки и ручки для переноса.
Дополнительный материал:
- сталь листовая для поршня;
- труба для воздухоотвода и дымохода из нержавейки;
- швеллеры;
- смесь для фундамента.
Из инструментов нам понадобится:
- Киянка;
- Струбцина;
- Лопата;
- Инвертор;
- Углошлифовальная машина.
Укладка фундамента
Вся работа по изготовлению фундамента делится на три этапа:
- Подготавливается яма. Требуется выкопать небольшой котлован квадратной формы. Глубина должна быть 20-30 сантиментов.
- Заливка. В яму засыпается щебенку. Сверху завивается бетон.
- После высыхания бетона, поверх строится постамент из кирпичей (для повышения устойчивости).
Монтаж и сборка конструкции. Установка дымохода
Изготавливая печь бубафоня из газовых баллонов своими руками, в первую очередь отделяется колпак. В верхней части сосуда делается разрез. После этого можно приступать к изготовлению поршня.
- В первую очередь вырезается круг из стального листа. Его диаметр должен быть на 4-5 миллиметра меньше ширины баллона, чтобы образованные газы могли спокойно выходить. В середине делаем отверстие для трубы воздухоотвода.
- Свариваем круг и трубу.
- На основание диска привариваем направляющие из швеллера, как на фото.
Для обеспечения качественного отвода дыма, дымоход производится из двух кален. Они свариваются друг с другом под углом в 90 градусов.
Чтобы сделать печь с водяным контуром, вокруг дымохода прокладывается труба от системы водоснабжения.
Ниже представлена схема установки водной рубашки.
Как разжечь «бубафоню»
Снимите колпак и поршень, чтобы был доступ к днищу. Внутрь кладутся дрова горизонтально
Это важно, так как вертикальное положение приведет к пожару
Сверху высыпаются древесные опилки (мелкие ветки) и кладем тряпку, пропитанную жидкостью для розжига. Накрываем поршнем и в трубу кидаем горящую бумагу или ветошь. Через двадцать минут, когда дрова хорошо разгорятся, требуется закрыть задвижку. После этого начинается тление и распространения тепла. До момента полного выгорания топлива, нежелательно открывать задвижку, так как это приведет к резкому падению температуры.
Видео растопки Бубафони:
Основные элементы печи «Бубафоня»
- — Топливный бак (в него непосредственно загружают топливо, здесь же происходит его сгорание);
- — Отводящий тепло трубопровод (при помощи хомута и теплоизолирующего материала соединяется с основным трубопроводом отопительной системы);
- — Прижимной круг с грузом и подводящим трубопроводом;
- — Заслонка;
- — Крышка печи.
Инструментарий и материалы, требуемые для конструирования печи «Бубафоня»
- — Труба металлическая 2 шт.;
- — Металлическая емкость под топливный бак (металлическая бочка или другой подобный металлический цилиндр с герметичным дном) с толщиной стенок не менее 3 мм;
- — Болгарка (шлифовальная машинка с отрезным и зачистным кругом);
- — Ножовка для работы с металлом;
- — Отрезки швеллера или металлических уголков;
- — Сварочный аппарат с электродами;
- — Молоток, зубило;
- — Стальные листы.
Металлическая бочка отлично подойдет под корпус для печи
Бубафоня с водяным контуром
В настоящее время создано очень много различных вариантов печей, большую популярность завоевали самодельные печи.
Бубафоня с водяным контуром – это популярная печь длительного горения, которая поможет согреться в мороз и стужу.
Такая печь не предполагает современную электронику, но тем не менее она приятно впечатляет своей эффективностью.
Топливо для печи бубафоня: дрова и щепа.
Такое топливо будет доступно для всех.
После активного применения данной печи, кроме перечисленных вариантов топлива в печь стали добавлять и другие материалы, например, ветки, опилки и т.п.
Первая такая печь была изобретена с помощью железной бочки, объём которой составил 200 литров. После всего одной закладки дров такая печь горела более 24 часов.
Печь бубафоня — это экономный вариант, кроме этого она очень надежная и практичная.
Интересное видео печь длительного горения (бубафоня)
Следует знать, что такая печь очень быстро прогревается, поэтому рекомендуется установить отражатель, чтобы металл не деформировался
Особенно это важно, если площадь обогрева не большая
Нужно обеспечить условия, чтобы тепло распространялось максимально равномерно. Вместо бочки для создания печи можно использовать болоны.
Применение печи бубафоня
Печь бубафоня давно нашла широкое применение. Она станет идеальным атрибутом в зимнее время для гаража, дачи, мастерских, бани, и даже для обогрева теплицы.
Преимущества печи бубафоня:
— практичность; — минимум затрат для обогрева; — компактность; — эффективность; — безопасность; — длительный срок эксплуатации; — простота использования; — не вызывает трудностей в процессе создания.
Недостаток:
— потребность в хорошей вентиляции.
После горения бубафоня быстро остывает.
Рекомендации для эффективного использования печи бубафоня:
1. Чтобы повысить теплоотдачу печи целесообразно обложить её кирпичом.
2. Следите за техникой безопасности и будьте осторожны, чтобы не обжечься в процессе работы печи.
3. Дымоход лучше делать разборным.
Нет необходимости изобретать печь бубафоня на основе собственных способов, ведь уже существуют готовые варианты её создания, которые проверены временем.
Бубафоня с водяным контуром самому
Бубафоня с водяным контуром самому сделать проще простого.Этапы создания печи очень просты и не должны вызвать никаких трудностей.
Для того, чтобы создать печь бубафоню собственноручно нужно подготовить подручные средства и все необходимые материалы, которые войдёт в основу будущей отопительной печи.
Бубафоня с водяным контуром своими руками
Печь бубафоню можно сделать своими руками, этот процесс не трудоёмкий, если следовать инструкции.
Для изготовления такой печи нам понадобятся следующие материалы:
— куски стальной трубы; — прочная бочка (желательно, чтобы она была объёмом 200 литров); — швеллер; — болгарка; — молоток; — кирпичи; — сварочный автомат.
Выберите место, где Вам будет удобно работать, например, можно разместиться в просторном гараже.
Примечание: горение в печи буржуйка, в отличии от многих других печей, происходит сверху вниз.
Бубафоня с водяным контуром своими руками, пошаговая инструкция:
1. Берём прочную железную бочку и вырезаем верхнюю часть.
2. Сделать отверстие в крышке.
3. .На верхней части крышки сделать 150 мм трубу, для того, чтобы по ней выходил дым.
4. Сделать крышку на бочку.
5. Присоединяем печь к дымоотводной трубе.
Печь бубафоня с водяным контуром очень востребована.
Соорудить такую печь очень просто. Для этого оберните печь водяной рубашкой, а затем подключите к системе водяного отопления.
В результате такой конструкции вода будет быстро нагреваться от дров.
Видео каксделать печь бубафоня своими руками
Существует много вариантов создания печи бубафоня, многие создатели усовершенствуют технические особенности печи.
Бубафоня с водяным контуром чертежи
Чертежи печи бубафоня наглядно показывают, что конструкция такой печи очень простая, поэтому печь можно собрать в кратчайший срок.
Бубафоня с водяным контуром чертежи каждый может создать свои.
Поэтому можно дополнить конструкцию печи и усовершенствовать ей новыми деталями и функциями.
Недостатки и опасности
Недостатков у этой печи хватает и начать, скорее всего, следует с тех, которые больше всего влияют на её производительность.
Влажность дров
Первое, это чувствительность к влажности дров. Сгорание именно верхнего слоя древесины и без того довольно неустойчивый процесс. Повышенная влажность древесины тормозит, так необходимый для хорошей тяги, процесс нагрева поршня и стенок топки. Сырость топлива, в геометрической прогрессии, ухудшает тягу и коэффициент полезного действия. Кроме того, материал с таким качеством несёт в себе скрытую угрозу. Оказавшаяся в вертикальном положении, сырая чурка может заметно отставать в процессе сгорания дров и заблокировать опускание поршня. Как следствие, горение может прекратиться вовсе и повлечь за собой возникновения обратной тяги. Для сгорания, так любимых всеми пиролизных дымов, над плоскостью поршня, необходимо соблюдение ряда условий. Диск не должен быть толстостенным и наоборот иметь высокую температуру даже от тления снизу. В зону вероятного вторичного сгорания должен поступать чистый, перегретый воздух. Высота дымохода и диаметр всех его участков, должны быть достаточными для обеспечения уверенной тяги.
Это интересно: Как выбрать лучшие межкомнатные двери: изучаем вместе
Основные элементы печи «Бубафоня»
- — Топливный бак (в него непосредственно загружают топливо, здесь же происходит его сгорание);
- — Отводящий тепло трубопровод (при помощи хомута и теплоизолирующего материала соединяется с основным трубопроводом отопительной системы);
- — Прижимной круг с грузом и подводящим трубопроводом;
- — Заслонка;
- — Крышка печи.
Инструментарий и материалы, требуемые для конструирования печи «Бубафоня»
- — Труба металлическая 2 шт.;
- — Металлическая емкость под топливный бак (металлическая бочка или другой подобный металлический цилиндр с герметичным дном) с толщиной стенок не менее 3 мм;
- — Болгарка (шлифовальная машинка с отрезным и зачистным кругом);
- — Ножовка для работы с металлом;
- — Отрезки швеллера или металлических уголков;
- — Сварочный аппарат с электродами;
- — Молоток, зубило;
- — Стальные листы.
Металлическая бочка отлично подойдет под корпус для печи
