Отопительные печи Кузнецова — чертежи, порядовка колпаковой банной кирпичной печи своими руками, фото и видео

Как ее сделать

Не устану повторять, что нет ничего сложного. Поэтому, как сложить печь своими руками? Элементарно. На схеме приведенной выше показано, как должен циркулировать воздух. Он идет зигзагообразно снизу вверх

И это очень важно, сделать печь можно красиво, не переживая, как она устроена внутри, но гарантировать, что после ее работы угарный газ не заполнит все помещение нельзя

Поэтому, я советую перед тем, как сделать печь, попробовать ее сооружение на конструкторе. Так будет понятнее, как правильно сделать ее своими, пусть не совсем опытными, но будем надеяться, все-таки немножко золотыми руками.

Для строительства печи нужны:

• хорошие качественные чертежи,
• кирпич,
• глина,
• песок,
• цемент,
• топка,
• колосники, решетки.

Кстати, по конструктору можно просчитать и количество кирпичей для нашей печки.

Подготовительный этап

Начинать, естественно, нужно с фундамента. Он повторяет контуры нашего сооружения, его глубина должна быть не меньше 70 сантиметров. Я уже рассказывал в одной из статей, как сделать качественный фундамент. Повторяться не буду, напомню, что для его полного застывания нужно какое-то время. Поэтому сделав фундамент, дайте ему немного постоять. Кстати, связывать печной фундамент с домовым я не советую. Это должны быть абсолютно разные сооружения.

Как работать с глиной?

Если для фундамента вполне подойдет цементный раствор с песком и щебнем или готовый бетонный, то для кладки печи из кирпича нужна глина. Глина должна отвечать некоторым требованиям:

1. Обязательно чистая и без примеси земли.
2. Сметанообразной консистенции.

Глину очищают, а затем заливают водой. Приблизительно через 5 – 7 дней, сливают лишнюю жидкость и смешивают готовую глину с песком в соотношении 1:3. Готовый раствор можно использовать для кладки кирпича.

Кирпич

Кирпичная кладка печи подразумевает использование двух видов кирпича. Для наружной кладки подойдет глиняный обыкновенный 250/120/65 мм. Для внутренней — шамотный ШБ-8 и Ш-5 стандартных размеров. Расход кирпича можно просчитать так: количество кирпича в первом ряду умножить на количество рядов, результат умножить на коэффициент заполнения (0,8).

Для трубы кирпича нужно из расчета от 4 до 6 штук в ряду умноженных на количество рядов.

Кладка

На фундамент укладываем своими руками лист рубероида, затем выливаем небольшое количество глиняной смеси, разравниваем ее и кладем первый подготовительный ряд. И только на следующий день можно будет начинать внутреннюю кладку.

Стандартный ряд печи имеет высоту 7 сантиметров при толщине швов 5 мм. Когда делается внутренняя кладка из кирпича нужно в определенных местах (их указывают чертежи) делать отметки.

Важно устраивать зазоры. Иначе наружную кладку разорвет внутренняя, расширяющаяся кладка. Основная задача — сделать своими трудолюбивыми руками внутреннюю кладку из кирпича плавающей и несоединенной с внешней

Тогда при нагревании она будет расширяться во все стороны, не мешая внешней части печи

Основная задача — сделать своими трудолюбивыми руками внутреннюю кладку из кирпича плавающей и несоединенной с внешней. Тогда при нагревании она будет расширяться во все стороны, не мешая внешней части печи.

Внутреннюю часть печи обмазываем своими собственными руками асбесто-цементной смесью, можно и глиняным раствором, важно, чтобы не было пустот. Так мы своими руками повысим пожаробезопасность собственного шедевра. Все печные металлические части устанавливаются с зазором 5 мм

Если конструкция печи предполагает наличие плиты, то ее нужно укладывать в заранее сделанное гнездо из кирпича в одном из нижних рядов. Наружная кирпичная кладка должна быть армированной

Все печные металлические части устанавливаются с зазором 5 мм. Если конструкция печи предполагает наличие плиты, то ее нужно укладывать в заранее сделанное гнездо из кирпича в одном из нижних рядов. Наружная кирпичная кладка должна быть армированной.

Я всегда делаю в день по одному ряду, а когда дело доходит до монтажа металлических частей, то могу после их установки сделать перерыв на 2 -3 дня. Но зато печи, которые я сделал своими руками, служат очень долго. Советую и вам не торопиться, делать лучше медленнее, но надежнее. И все получится!

https://youtube.com/watch?v=RLxNrRHIP2M

Ремонтные работы

Ремонт зависит от сложности поломки. Предварительно проводится тщательный осмотр. Проблемы в эксплуатации часто связаны с загрязнением от сажи

Важно проверить и почистить дымоход. Если над топкой появились длинные полосы от дыма – это признак плохой тяги

Причиной может быть неправильная кладка

Часть конструкции необходимо разобрать и собрать заново

Причиной может быть неправильная кладка. Часть конструкции необходимо разобрать и собрать заново.

Если кирпич не разрушен – это признак топки сырыми дровами. Не правильное топливо разрушает камеру и зольник. Для растопки используют только сухие полена. Летом рекомендуется периодически проверять состояние сооружение. Осмотр нужен при длительном простое конструкции. На крепость периодически проверяются металлические элементы (задвижки, дверки). При необходимости укрепляются раствором.

Что такое колпаковая печь Кузнецова и где она используется: достоинства и недостатки

Кузнецов начал разрабатывать проекты различных видов печей ещё в середине прошлого века. За все время своей работы он создал более 150 вариантов конструкций печей различного предназначения.

Колпаковая печь Кузнецова

Самые популярные проекты печей:

• Варочные (используются для выпечки и приготовления еды).

• Хлебные (могут совмещаться с варочными).

• Для отопления домов.

• Банные.

• Уличные (предназначены для гриля, барбекю или для создания большой кухни).

• Каминного типа (для создания дизайна интерьера и частичного отопления помещений).

На самом деле разновидностей печей Кузнецова намного больше, так как существует возможность строительства смешанных видов.

Основным показателем работы печи является повышение КПД (коэффициента полезного действия). Именно к этому и стремился Игорь Кузнецов, создавая колпаковые печи. В зависимости от своего предназначения мастер оснащал их улучшенными функциями и возможностями. Одни печи получили повышенную степень теплосбережения, другие новую усовершенствованную топку, а третьим обеспечили длительный срок службы.

Благодаря грамотной разработке проектов колпаковых печей, раскалённый воздух задерживается в них намного дольше, чем в обычных конструкциях, а охлаждённый быстро уходит в трубу дымохода по специальному углублению. Такое название они получили за счёт того, что внутри печи создаётся своего рода «колпак», который соединяет две части конструкции — нижнюю часть и топку. Также он разделяет газы на горячие и холодные.

Хлебная колпаковая печь Кузнецова

КПД колпаковых печей достигает 95%, в то время как обычные печи имеют только от 25 до 40% эффективности. Благодаря «свободному перемещению газов», которое обеспечивается за счёт внедрения системы Кузнецова, снижается образование сажи и увеличивается плавный нагрев печи. Такая печь на 4 кВт сможет быстро обогреть дом, площадью около 100 квадратных метров. При необходимости конструкция колпаковой печи позволяет установить в доме водонагревательный контур. А так как тяга по каналам распространяется в автоматическом режиме, то риск угара практически нулевой. Поэтому вьюшку можно не закрывать.

Преимущества колпаковых печей

• Равномерное прогревание печи и теплоотдача.
• Оснащается большим количеством мест, где можно установить металлический нагревательный элемент.
• Горят без сажи и дымообразования.
• Редко нуждаются в чистке (раз в несколько лет).
• Имеют низкий уровень теплопотери.
• Высокая степень экономичности.
• Устойчивость к появлению трещин.
• Возможность совершенствования дизайна.
• Имеют максимальную температуру сгорания топлива.
• Возможность топки различными видами твёрдого топлива.
• Сильная тяга даже при дымоходе небольшого размера.

Такие печи практически полностью лишены недостатков, кроме, естественно, сложностей при их возведении и расходов на приобретение материалов.

Достоинства

Основные преимущества печи Кузнецова — это не только отсутствие сажевых пятен на крыше бани или защита от забросов дыма внутрь парилки. Достоинств у системы Кузнецова довольно много, можно перечислить лишь наиболее важные:

• Наличие в колпаке решетки из шамотного кирпича, на котором происходит дожигание газов и сажи в раскаленных водяных парах. В результате в дымоход печи Кузнецова попадают лишь неконденсирующиеся и летучие вещества. Проще говоря, дымовая труба не забивается сажей и не потеет конденсатом;
• Высокий КПД топки, примерно на уровне 95%, что на 15-20% выше, чем у обычной кирпичной печи, построенной в бане с прямым отводом дыма в трубу;
• Высокая температура свода в колпаке обеспечивает нагрев засыпки до 400оС, камни никогда не будут холодными, даже при небольшой загрузке топки дровами.

Особенностью конструкции Кузнецова является то, что в процессе дожигания газов под сводом топки в верхней части колпака развивается очень высокая температура. Это способствует глубокому сжиганию газов, продуктов термолиза дров. На первый взгляд пустяк, но если кому-то придет в голову топить печь в бане сосновыми дровами или нарезанными чурками от деревянных шпал, ничего страшного не произойдет. Ничего, кроме постороннего запаха, не появится.

Кузнецов, разрабатывая в прошлом веке свою версию дровяной печи для бани, придумал интересное устройство, известное, как сухой шов. По сути, это вертикальная щель или зазор 1,5-2 см между стенкой и торцом перегородки, отделяющей пространство колпака от топки. Через верхнюю часть зазора горячие газы перетекают из топки в колпаковое пространство.

Через нижний край шва более холодные балластные газы, не поддерживающие горение, прямиком отправляются в дымоход, не отбирая драгоценное тепло у продуктов горения. Именно благодаря этому устройству печь Кузнецова получила широкое распространение, как наиболее экономичная для обогрева бани, жилых помещений, для сушки продуктов и выпечки хлеба.

Виды печей

Колпак в качестве элемента системы каналов используется довольно давно. В разных вариантах исполнения, от кирпичного свода в печи до чугунной плиты или засыпки камнем. Наиболее простая банная колпаковая печь может иметь встроенный стальной или медный свод, существенно улучшающий условия для движения раскаленных газов.

Дополнительная полость может быть надстроена над топкой для лучшего подогрева камней или встроенного бака для воды.

Кирпичные банные печи Кузнецова отличаются от классических версий топок с колпаком по трем условиям:

• В конструкции колпака обязательно происходит дожигание несгоревших газов, поэтому кузнецовские печи для бани всегда имеют высокую, слишком вытянутую вверх форму корпуса;
• Колпак в печи Кузнецова создает минимальное сопротивление прохождению газов, потому тяга в дымоходе выше, чем у классических моделей топок и каменок для бани;
• У Кузнецова дополнительный карман внутри корпуса печи всегда оформляется в виде отдельной полости, она может быть выполнена рядом с топкой или перенесена в верхнюю часть.

Колпаковую печь – каменку, работающую по схеме Кузнецова, легко отличить по наличию дополнительного окошка с дверцей, расположенного рядом с зольником.

Важно! Считается, что дополнительная полость колпака не только улучшает условия сжигания для дров, но и компенсирует пульсации горячих газов внутри дымохода. Это означает, что при правильно выбранной своими руками порядовки банной печи Кузнецова можно полностью избежать столь неприятных явлений, как появление обратной тяги в трубе и набрасывание сажи из дымохода на крышу бани

Это означает, что при правильно выбранной своими руками порядовки банной печи Кузнецова можно полностью избежать столь неприятных явлений, как появление обратной тяги в трубе и набрасывание сажи из дымохода на крышу бани.

Видео

Печи Кузнецова пользуются большой популярностью как в России, так и в мире. Кузнецов ещё с 60-х годов работал над созданием совершенной печки, за долгие годы работы у него появилось много единомышленников. Команда мастеров сделала много разработок и наполнила рынок печей своей продукцией.

Много лет различные изобретатели стараются сделать печи с максимальным КПД
, так как их главная задача – это эффективная работа с минимальными затратами. Наверняка есть много людей, которые хотят сделать печь для бани самостоятельно, и это возможно. На сегодняшний день тема актуальна как никогда, поскольку цены на отопление стали очень высокими. Колпаковые печи хорошо и быстро могут обогреть дом, а также у них интересный внешний вид.

Конек Кузнецова представляет собой конструкцию передвижения газов
. Она создана, чтобы тепло могло подольше находиться в середине колпака, и чтобы холодные потоки воздуха улетучивались через специальное углубление.

Благодаря потокам горячего воздуха надолго сохраняется тепло в помещении
, а холодный воздух не охлаждает кирпич, выходя через трубу. очень высокая, и КПД печи Кузнецова будет составлять 95%
, среди это очень хороший показатель, так как всем известная русская печь для бани имеет коэффициент полезного действия всего в 40%.

МАЛОГАБАРИТНАЯ ПЕЧЬ размерами 2х3 кирпича 510х760мм

ИДЕИ ДЛЯ ДОМА > ПРОЕКТЫ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ

Проект малогабаритной отопительной печи 2х3, очень прост по своей конструкции. Размер ее составляет 2 на 3 кирпича (510х760 мм) в основании. Несмотря на кажущуюся простоту конструкции, она имеет довольно неплохие технические характеристики. При своих, в общем-то, небольших размерах, печь позволяет отапливать помещение площадью до 25м2. Конструкция печи является очень удобной для размещения ее в простенке между двумя комнатами. При этом она свободно справится с суммарной площадью этих помещений до 35м2. Приведенные характеристики справедливы при одноразовой топке печи в весенне-осенний период, когда среднесуточная температура воздуха имеет положительное значение. При значительных похолоданиях, а также в зимний период, необходимо производить две топки в сутки.Еще одной особенностью печи является то, что она может использовать любой вид топлива, начиная от обычных дров, до каменного угля и антрацита. Если применять в качестве топлива обычные дрова, для строительства печи можно использовать только обычный кирпич. Однако качество кирпича, из которого будет выкладывать топка печи и свод топливника, должно быть высоким. Печь является очень простой по конструкции. У печи отсутствует традиционная система обогревательных каналов. Роль каналов выполняет тепловой колпак.

МЕНЮ

×

• ПРОЕКТЫ: КАМИНОВ, ПЕЧЕЙ, МАНГАЛОВ, БАРБЕКЮ

• Кирпичная печь для бани

• Простая печь каменка для бани

• Печь каменка с водяным котлом

• Барбекю в беседке своими руками

• Комплекс барбекю для дачи часть 1

• Комплекс барбекю для дачи часть 2

• Комплекс барбекю для дачи часть 3

• Делаем мангал с кухонной плитой

• Как рассчитать тепло потерю помещения

• Как рассчитать теплоотдачу печи

• Схемы дымоходов

• Мини камин для дачного домика

• Угловой камин «Аннушка»

• Двухколпаковая печь

• Двухколпаковая печь с духовым шкафом

• Отопительно-варочная печь 2,5 х 6 кирпичей

• Отопительно-варочная печь 1020 х 770

• Отопительно-варочная печь на 65 70 м2

• Печь с котлом водяного отопления

• Печь с сушильной камерой

• Отопительно-варочная печь «Шведка»

• Печь «Шведка» на 2 этажа

• Печь «Шведка» с лежанкой

• Печь «Шведка» с тремя режимами топки

• Печь «Шведка» с камином

• Печь кроха вариантах 1 и 2

• Печь кроха вариант 3

• Малогабаритная отопительная печь 2х3

• Отопительная печь 1880х640 «Я.Г. Порфирьева»





















• Отопительная печь 51х89 см «В. Быкова»

• Отопительная печь 51 х 140 см «В. Быкова»

• Теплоемкая печь

• Компактная печь с камином

• Малогабаритная печь с камином

• Печь с камином «Е. Докторова»

• Печь камин для дачи

• Самодельная печь длительного горения

ПОНРАВИЛСЯ ПРОЕКТ ПЕЧИ?ТЫ МОЖЕШЬ КУПИТЬ ЕГО ЧЕРТЕЖ В WORD и PDF ФОРМАТЕ ВСЕГО ЗА 75 РУБЛЕЙ!ИЛИ ВСЕ 35 ПРОЕКТОВ ПЕЧЕЙ, КАМИНОВ, МАНГАЛОВ И БАРБЕКЮ, ЧЕРТЕЖИ + ПОРЯДОВАЯ ВЫКЛАДКА ВСЕГО ЗА 490 РУБЛЕЙ!

КУПИТЬ ПОЛНЫЙ КОМПЛЕКТ — 490 РУБЛЕЙ(нажмите — купить, далее оформить заказ)

КУПИТЬ ЭТОТ ПРОЕКТ ЗА 75 РУБЛЕЙ (нажмите — купить, далее оформить заказ)

Остались вопросы? Задавай их смело, решим!

Печи Кузнецова для бани

Существует довольно много кузнецовок и для бани. Одних только обычных банных печей есть целых 17 видов. Все они могут быть разными по размерам, по расположению топки, местом для камней, наличием камина, варочной поверхности, и под каждый из видов существует своя порядовка. Даже из готовых печей можно выбрать без труда самую подходящую именно под конкретную планировку бани, практически не внося никаких изменений. Вот только несколько примеров:

Применение печей Кузнецова в бане дает целую серию преимуществ:

1.  Печь может работать практически на любом топливе.
2.  Есть возможность нагревать не только саму баню, но и до 150 литров воды, камни.
3.  Печь прогревается очень равномерно, поэтому возникновение трещин практически невозможно.
4.  Печь не требует частой чистки от сажи.

5.  Кузнецовка не только протапливает баню, но также держит тепло очень долго, что позволяет просушить баню после принятия процедур, а это существенно повышает срок службы помещения.

Никакой фантастики. Просто тщательно изучив порядовку можно своими руками выложить прекрасную печь как для бани, так и для отопления или печь-барбекю.

Второе: тепловая нагрузка

На голых принципах ничего не работает. Чтобы теоретически абсолютно правильная печка хорошо грела, сушила и варила, ее нужно также правильно выполнить в материале. Применительно к колпаковым печам (и особенно – к двухколпаковым) это значит, что тепловая нагрузка на материал должна быть высокой. Сделать колпаковую печь массивной, с толстыми стенками – все равно, что жечь костер в пещере. Чтобы почувствовать тепло, нужно сесть у самого огня, а уж копоти будет…

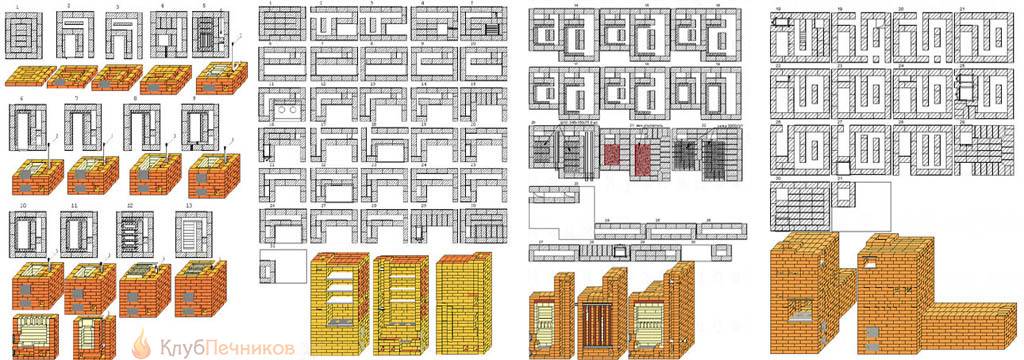

Взгляните на рис. На нем – чертежи и порядовки некоторых печей Кузнецова: банной, отопительно-варочной, двухконтурного водогрейного котла и усовершенствованной русской с лежанкой. Не будучи опытным печником, видно, что материала на единицу выделяемой мощности (500 Вт*кв. м наружной поверхности) в печи Кузнецова идет в полтора-два раза меньше, чем в традиционных. Вообще, любая колпаковая печь «пустее» внутри равной по мощности канальной.

Порядовки некоторых печей Кузнецова

С одной стороны, это хорошо, кирпич-то с кладочным раствором денег стоят. Но с другой – требует тщательнейшей разработки и соблюдения технологии постройки (см. ниже). Тепловая нагрузка, от которой не шелохнется груда булыжника, тонкую кирпичную стенку разрушит уже при разгонной топке.

Для печей Кузнецова важна и строительная механика. Прочность стенки на глиняном растворе при уменьшении ее толщины падает гораздо быстрее, чем на цементно-песчаном. Поэтому фундамент под эти печи нужно выполнять особенно тщательно в точном соответствии с рекомендациями автора. Им же необходимо неукоснительно следовать при постройке.

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера

При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара

После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Описание

Печь Кузнецова – Кирпичный обогреватель представляет собой высокоэффективный теплосохранитель построенный из керамического кирпича. Горячие газы, образующиеся во время быстрого и чистого сжигания топлива в топке оснащённой герметичной каминной дверкой,проходят через серию каналов и камер, насыщая каменные массы теплом.

Правильная печь из кирпича затем излучает тепло в область помещения. Высокая термическая масса сохраняет постоянную тепловую мощность, как правило, достаточно одной топки в день. Преимущество таких кирпичных обогревателей,высокая тепловая мощность устройств, поскольку количество тепла, получаемого от одной топки распределяется равномерно от 12 до 24 часов.

Большие кирпичные правильные кузнецовские печи, системы отопления, лучше всего использовать на ежедневной основе. Такие обогреватели занимают много времени,с полной загрузкой топлива, чтобы быть разогретыми до нормальных эксплуатационных температур в холодном состоянии, и как таковые не очень подходят для случайного использования. Периодическое использование, таких обогревателей не рекомендуется!

Предлагаем ознакомиться: Термостойкий гипсокартон для печи

Свободное перемещение газов в печи

Русская печь чертежи печей из кирпича

Раньше такие конструкции встречались в каждом доме, но в настоящее время они уже являются редкостью. Несмотря на это, русская печь может удачно вписаться в интерьер помещения. Также печи русские из кирпича являются не только отопительным прибором – у них есть и варочная поверхность.

Для кладки печи потребуются следующие материалы:

Для работы потребуются следующие инструменты:

• кельма – для укладывания и выравнивания раствора;
• кирочка – многофункциональный молоток с лезвием, расположенным перпендикулярно оси рукоятки. На его другом конце находится квадратный лобовик;
• уровень пузырьковый для кладки и гидравлический для первого ряда;
• правило – служит для выравнивания кирпичей каждого ряда;
• отвесы – один из них должен быть постоянно прикреплен к оси дымохода (перекрытию), а с помощью второго проверяется вертикальность углов;
• кисть – нужна для затирки швов;
• шнур – его натягивают на каждый ряд кладки.

Чертежи кирпичных печей для дома любого типа выглядят следующим образом:

1. Варочная камера. Для кладки используется на 3/4 сточенный угловой кирпич с замками.
2. Под. От задней части идет уклон, с целью чего пространство засыпают песком, на который укладывается кирпич.
3. Перекрытие нижней части. Конструкцию укрывают кирпичом по пруткам, уголкам или листовым заготовкам.
4. Свод с замком. В некоторых случаях используется центральный замок, в других – два последних симметричных кирпича.
5. Ряды до нижнего свода. Кладка печи из кирпича выполняется обычным образом, в дальнейшем поверх нее устанавливают шаблон свода, собранные из ДСП, или рессоры, выпиленные из дерева.
6. Колодцы. Представляют собой перевязанные ряды, в которых оставляют выходящее на подпечье отверстие.
7. Подпечье. Кирпичи укладываются на фундаментном растворе, полые камни не допускаются.
8. Свод ВК. Для удобства кирпичи стесывают до клинообразной формы.
9. Перекрытие канала над самоварником. Является сплошным, используются только цельные камни.
10. Над шестаком уменьшаются отверстия. Кирпич обрубается в соответствии с чертежом.
11. Выравнивание стен. Вместе с этим уменьшают перетрубье, закладывают канал самоварника.
12. Монтаж самоварника. Конструкцию закрывают отдельной крышкой.
13. Установка вьюшки. Для вмуровывания конструкции укладывается два ряда.
14. Дымоход. Высота трубы от пода до верхней части должна составлять минимум 5 метров. Верхние ряды образуют козырек, который препятствует попаданию осадков внутрь дымохода.

Благодаря такой печи обеспечивается качественный обогрев дома.

Банная печь

Банная печь может отапливать одновременно три помещения. Это парилка, мойка и комната отдыха. Также печь для бани выполняет функцию вентилирования, нагревает воду и может создать пар разный параметров. Она может регулировать влажность и температуру, с её использованием пространство быстро нагревается и автономно поддерживает необходимую температуру. Правильно сделанная порядовка обеспечит безупречный результат.

Кроме того, она может генерировать электричество. А если сделать печь с камином, то можно будет и еду готовить на углях. Люди, которые используют банную печь, подтвердили, что она может сделать как влажный, так и паровой режим в сауне. Сделать такую печь Кузнецова можно без затруднений, следуя чертежу.
