Пескоуловитель для ливневой канализации — устройство, монтаж

Что собой представляет ливневая канализация в частном доме

В местах, где выпадает много осадков, требуется отводить дождевые воды. Без этого раскисает почва во дворе и долго остается мокрой, исподволь разрушается покрытие садовых дорожек. Ливневая канализация на приусадебном участке – залог продолжительной службы жилого дома и порядка во дворе. Эту разновидность инженерных систем именуют по-другому – дождевая канализация или ливневка.

В составе ливневой канализации обязательно есть такие элементы:

• Водосточная система дома. Это установленные вдоль кровли водосточные желоба, в них стекают с крыши выпавшие осадки. Они попадают в воронки и после этого стекают по водосточным трубам;
• Нескольких приемников воды на поверхности почвы (приемных воронок, линейных водоотводов). Их размещают так, чтобы все туда попали все осадки, и влага не растекалась по участку. Точечные приемники в основном располагают под водосточными трубами, желательно установить приемники на асфальтированных и залитых бетоном площадках, в местах покрытых тротуарной плиткой. Устанавливают линейные приемники возле садовых дорожек, в них будет хорошо попадать вода, если уложить покрытие с уклоном;
• Система сброса и хранения осадков.

Ливневая канализация может служить источником воды для полива участка. Необходимо только трубы системы провести в емкость подходящего размера, а из нее подавать насосом воду в систему полива. Если у вас поливать нечего, то можно направить воду в близлежащий водоем, канализационную систему или в сточную канаву. Если так поступить нельзя, создают дренажное поле, для этого подготавливают перфорированные трубы и вкапывают их в почву.

Существует 3 вида ливневой канализации:

• Подземная система. Все элементы зарыты в почву. Внешне такая конструкция незаметна, но потребуется произвести много земельных работ и потратить немало денег. Создать эту систему удобней всего при перепланировке участка или при строительстве жилого дома. Существует 2 вида подземных ливневых систем – непромерзающая и промерзающая. Для незамерзающих ливневок необходимо зарыть трубы ниже уровня промерзания почвы, в средней полосе России – 150-170 см. Промерзающая система не работает ранней весной и зимой, но их сделать проще, нужно вкопать трубы на глубину около 30 см;
• Надземная система. Это водоотводящие желоба, по которым поступающая вода уходит в сад или поступает в емкость;
• Смешанная система. В этом случае часть труб прокладывают в почве, а остальные размещают на поверхности. Это оптимальный вариант по внешнему виду и по затратам.

Проектируют каждую систему в зависимости от участка, не существует одного рецепта. Любая территория имеет свои особенности – насколько хорошо почва впитывает воду, планировка и рельеф, имеющиеся постройки.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Процесс и специфика установки ливнёвки

Правила возведения ливнёвки похожи на те, которые применяют при установке обычных водостоков. Однако если в доме нет водосточной трубопроводной системы, её надо установить.

Сооружение кровельной составляющей

При установке водостока владельцы домов выполняют такие действия:

• в перекрытиях дома делают отверстия для водосборников. После монтажа и установки на битуме дождеприёмников места их примыкания к ливнёвке тщательно герметизируют;
• затем, устанавливают водосточные трубки и стояки;
• элементы водосточной трубопроводной системы хомутами прикрепляют к коттеджу или дачному сооружению;
• по завершении работ, устанавливают лотки — при монтаже водостока линейного типа или трубки отвода воды, если водосточную трубопроводную систему монтируют по точечной схеме.

Сток воды с кровли

Установка подземной части

После составления плана ливнёвки — с учётом уклонов и конкретной глубины установки каналов, установленной в той или иной области РФ, — делают траншею.

Если нужно сделать утепление трубопровода — геотекстилем и щебнем, или требуется соорудить песчаную подушку, в плане по монтажу подземной части канализации также учитывают мощность элементов ливнёвки.

Далее, выполняют такие действия:

1. перед началом монтажных работ делается трамбовка дна траншеи. При этом из траншеи убирают крупные камни, ямки от которых впоследствии засыпают грунтом;
2. на дно кладут песчаную подушку, толщина которой равна 20 см;
3. в итоге получается котлован, в котором устанавливают коллектор. В качестве коллектора применяют купленную заранее ёмкость из пластика. Однако, колодец-коллектор можно сделать своими руками — достаточно залить бетонный раствор в заранее подготовленную опалубку;
4. далее, в канавки кладут трубки, которые с помощью фитинговых трубопроводных элементов соединяют в 1 систему;
5. затем, на прямые 10-метровые ветви ливнёвки ставят смотровые колодцы;
6. в точках соединения коллекторов-водосборников и трубопровода ставят пескоуловители;
7. в итоге все элементы ливнёвки соединяют в 1 цепь. При этом места соединения таких элементов тщательно герметизируют.

Перед засыпкой траншеи проводят проверку её работоспособности — заливают в неё воду.

Если при тестировании траншеи слабых мест не обнаружено, то после проведённого теста закапывают установленную в траншею трубопроводную систему, засыпая её грунтом. Также в подобной ситуации на ливнёвку ставят желоба и водоотводные лотки с решётками.

По завершении монтажа, хозяин коттеджа или дачного участка подключает ливневую водосточную систему к общей канализационной.

Итак, при самостоятельной установке ливнёвки в частном домовладении или на даче нужно использовать все рекомендации и правила монтажа водосточной системы, которые были приведены в этой статье.

Используя эту информацию, можно с лёгкостью устранить неполадки, которые возникли при монтаже ливнёвки.

При благоустройстве ливнёвки в доме и на прилегающей территории продлевается срок эксплуатации дома, на дорогах к коттеджу или даче не образуется луж и слякоти, а также прекращается гниение растений.

ПОСМОТРЕТЬ ВИДЕО

Каждый хозяин загородного дома может самостоятельно установить ливневую канализацию — без обращения за помощью к профессиональным строителям. В подобной ситуации надо всего вникнуть в суть дела — и все получится.

Назначение ливнёвки

Канализация ливневого типа предназначена для контроля уровня грунтовых и поверхностных вод. В период весеннего таяния снега или проливных летних дождей, грамотно проложенная канализация предотвращает затопление участка и размыв фундамента.

Очевидно, что без этой гидротехнической системы справиться с избытком воды хозяевам без ущерба имуществу вряд ли удастся. На загородных участках может использоваться три разновидности ливнёвки:

• открытая – в виде лотков и дождеприёмников;
• закрытая – углублённая система или трубопровод;
• смешанная – система с поверхностными и глубинными инженерными элементами.

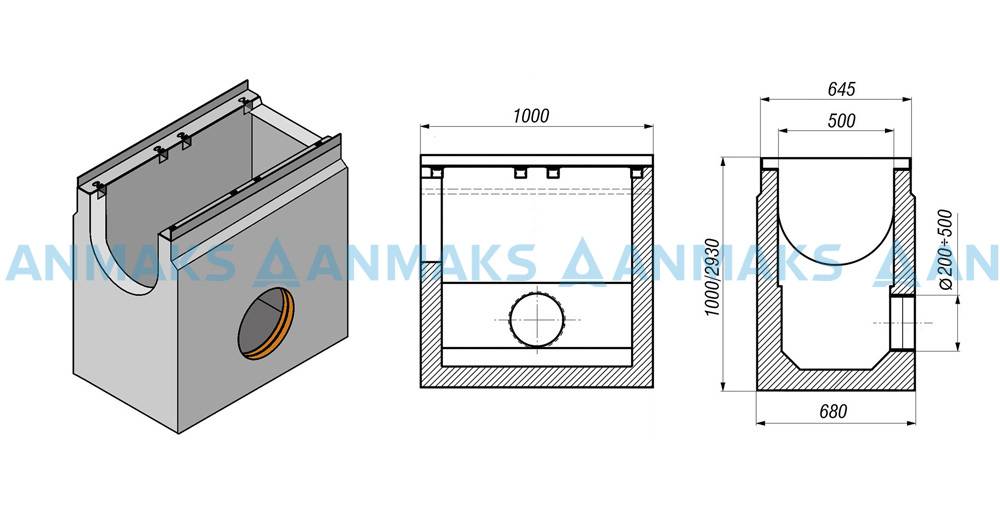

Видовое разнообразие конструкций

Существуют два признака, которые лежат в основе разделения на разновидности пескоуловителей. Первым является форма, которой обладает устройство, от этого зависят и некоторые особенности работы.

Тип	Описание
Горизонтальный	Представляет такой тип пескоуловитля вытянутый прямоугольник, который представлен внутренне двумя частями. Одна из них – это зона работы устройства, другая – для осаждения грязевых частиц, которая скапливает в своем внутреннем пространстве мусор. Движение воды внутри пескоуловителя для ливневой канализации такого типа происходит в прямом направлении и круговым потоком.
Вертикальный	Устроен таким образом, что за счет вертикального расположения емкости грязевые частицы оседают на дно самопроизвольно, а вода более чистая проходит дальше по системе, выходя сквозь предназначенное для этого отверстие.
Тангенциальный	Работает такой тип пескоуловителя за счет установки стоков, которые проведены по касательной. Благодаря этому, попадающий водный поток, сталкивается со стенками, после чего закручивается. Созданный водный вихрь способствует очистке водного потока от примесей грязи, которые осаждаются на дне. Оставшаяся часть воды беспрепятственно идут дальше по ливневой системе.
Аэрируемый	Представлен прямоугольной формы емкостью, которая в себе содержит специальный фильтрующий элемент, названный аэратором. Фильтр производит очищение потока поступающей в систему канализации воды.

Вторым признаком, который положен в градацию разновидностей пескоуловителей, считается материал, который применялся в производстве устройства:

Бетон	Пластик	Полимербетон

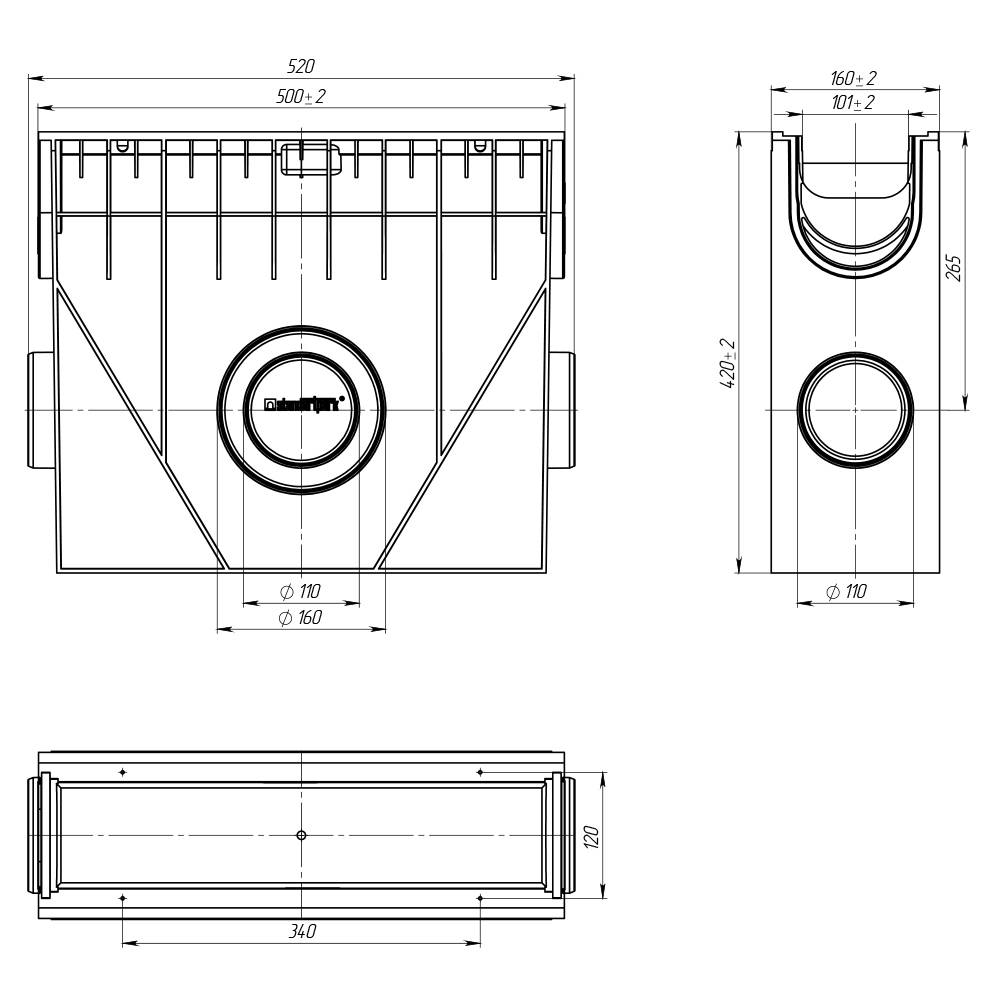

Самый первый материал, который стал применяться в изготовлении пескоуловителей. в то время — это была единственная возможность сконструировать устройство надежным и максимально отвечающим по необходимым требованиям. По сей день имеют статус самых прочных приспособлений для очистки канализации от песка.	Сделанные из такого материала приспособления гораздо легче в процессе монтажа, не слишком уступают в качествах прочности, чем предыдущие. Есть возможность использования в промышленных масштабах.	Относительно новый материал в производстве пескоуловителей, который характерен параметрами высокой прочности. Кроме этого, замена части состава материала для производства, снижает их стоимость в отношении тех, что производятся из бетона.

Из перечисленных разновидностей, относительно материала изготовления, можно выделить те, что произведены из пластика. Их преимущества пред другими в следующем:

1. Благодаря тому, что в производстве используется пластик высокопрочных характеристик, пескоуловители не подвергаются деформации даже при сильных ударах и смены температурного режима, также имеют устойчивость к воздействию веществ химического происхождения, которые могут быть агрессивны.
2. В пластиковых устройствах имеются специальные отверстия, которые упрощают присоединение желобов и самой системы канализации. Размер диаметра отверстия одинаков с отверстиями, предназначенными для труб и равны 100 мм.
3. Легкость в транспортировке устройств обусловлена тем, что пластиковый материал мало вести и сами приспособления мелкогабаритные.
4. Возможность применения такого типа устройств для любых канализаций ливневого типа. Есть возможность установить их, как и в частном доме или даче, так и на стоянках автомобилей и автомойках.
5. Пластиковая конструкция пескоуловителя задерживает до 95% мусора, идущего с водными потоками через систему канализации, потому как оснащено специальными решетчатыми приспособлениями внутри конструкции.
6. Относится к классу С по уровню нагрузок.

Преимущества и недостатки

Покупка или аренда пескоструйного устройства требует определенных финансовых затрат, и в этом случае многие умельцы стараются сделать агрегат для обработки различных поверхностей самостоятельно.

Если соблюдать последовательность сборки и использовать качественные составляющие, то устройство по своим рабочим параметрам ни в чем не будет уступать профессиональному оборудованию.

Кроме этого, его можно будет дополнительно снабдить рециркуляцией воздуха, что только увеличит возможности самодельного устройства.

Вообще аппараты с рециркуляцией воздуха работают в несколько раз эффективней и обеспечивают более качественную обработку.

На фото, размещенном ниже, можно увидеть вариант самодельного устройства данного типа с рециркуляцией воздуха.

Если имеются минимальные познания в механике, процесс сборки аппарата не займет много времени и позволит сэкономить на покупке пескоструйного агрегата, собранного на заводе.

Добиться по-настоящему качественного результата можно только в том случае, если при сборке аппарата с рециркуляцией будут использованы только качественные составляющие.

Видео ниже поможет при самостоятельной сборке данного агрегата.

Собирая пескоструйный агрегат самостоятельно, не стоит спешить, так как такой аппарат может впоследствии работать неправильно и быстро выйдет из строя.

Особое внимание следует обратить на компрессор. Для данного устройства следует использовать тот компрессор, который способен создать необходимое давление воздуха. Видео:

Видео:

То же самое в полной мере относится и к соплу, которое должно быть определенных размеров, а кроме этого, изготовлено только из вольфрамовых материалов.

По некоторым рабочим параметрам пескоструйное устройство, собранное самостоятельно, может уступать заводским агрегатам, однако на качество обработки это скажется не сильно.

Если данное оборудование требуется для разовой работы, то в этом случае выходом из положения может стать аренда агрегата в любом специализированном центре.

Если позволяют финансовые возможности и аппарат данного типа используется регулярно, в результате чего является необходимым, то лучше всего выбрать заводской пескоструйный аппарат, аналогичный тому, который представлен на фото в начале нашей статьи.

Видео:

Устройство и принцип работы ливневой канализации

Схема ливневой канализации

Большое количество воды на поверхности, которая остается после дождя, может стать причиной многих неприятностей: размывания грунта, заболачивания почвы, гибели растений, разрушения фундамента здания, затапливания подвалов и т.д. Такие проблемы возникают по разным причинам: в данной местности выпадает много осадков; участок расположен в низине или он находится в паводковой зоне. Неприятности устраняются быстрым отводом воды с территории с помощью ливневой канализации дома.

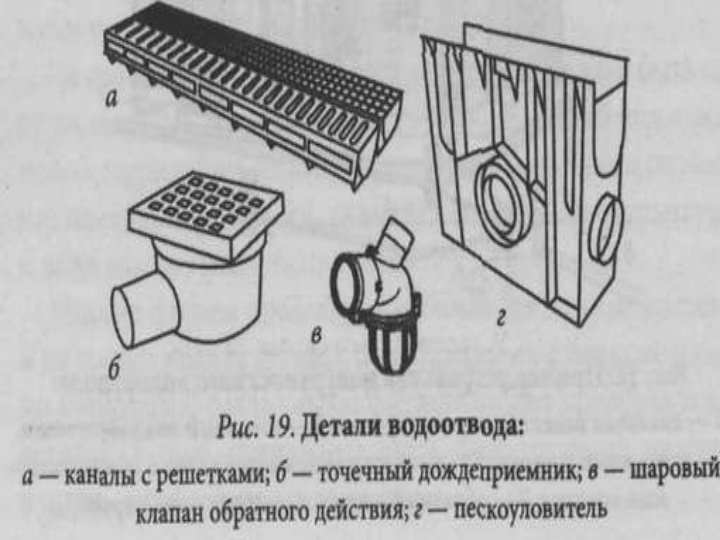

Для ее создания используются такие детали:

• Жолобы, воронки, водосточные трубы. Они необходимы для сбора воды с поверхности крыши и направления ее в дождеприемники.
• Дождеприемники. Изделия предназначены для приема воды с кровли или участка. Баки заводского изготовления часто оснащают фильтрующими элементами: корзиной для сбора крупного мусора и пескоуловителем.
• Придверные поддоны. Это емкости для сбора воды непосредственно возле входных дверей.
• Трубы. Применяются в подземных коммуникациях для перемещения жидкости к месту сбора или утилизации. Незаменимы в городских условиях.
• Приемные лотки. Детали для сбора жидкости с поверхности земли и направления ее к дождеприемникам. Обычно используются индивидуальными застройщиками в сельской местности.

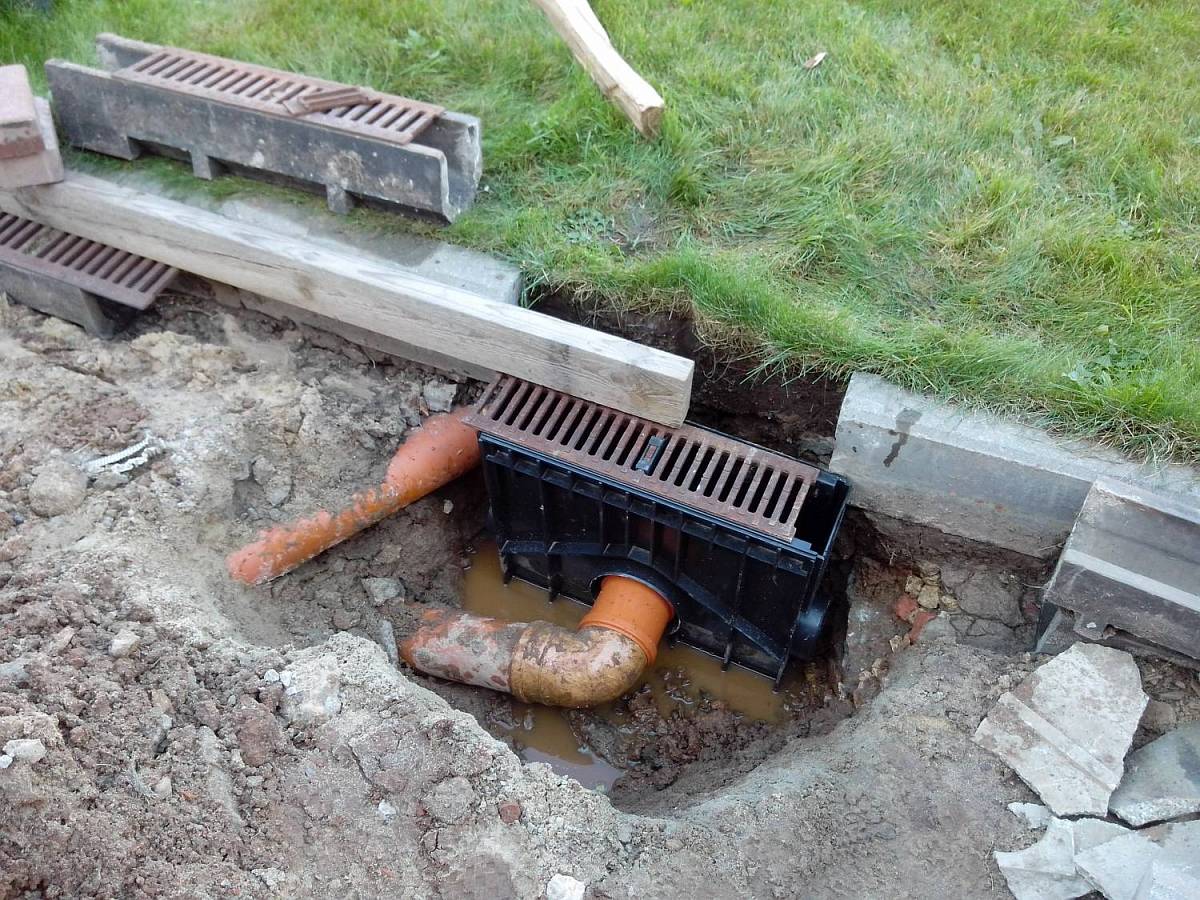

• Пескоуловители. Нужны для выделения мелкой сыпучей массы из жидкости. Они устанавливаются сразу за дождеприемниками, в местах, где вода вливается в подземную систему. Без таких фильтров канализация быстро засорится и выйдет из строя.
• Ревизионные колодцы. Элементы закрытой ливневой канализации. Они используются для чистки подземной части системы.
• Коллекторы. Предназначены для сбора воды от нескольких труб и лотков и объединения потоков. Их также строят, если необходимо резко изменить направление магистрали.
• Накопители. Служат для временного хранения дождевой воды, собранной с участка.

Система ливневой канализации условно разделена на две зоны: отвод воды с кровли и с поверхности земельного участка.

На схеме показан принцип работы ливневой канализации

Функционирует она следующим образом. Дождевая вода с кровли стекает в желоба, размещенные вдоль нижней кромки покрытия крыши. Они крепятся с наклоном в сторону вертикальных трубопроводов-стояков. По ним жидкость попадает в дождеприемники, расположенные на земле прямо под стояками. Эти элементы соединены трубами с лотками, в которые стекает вода с поверхности участка. Собранная жидкость по магистрали отводится в центральную канализацию, за пределы участка, в овраг или водоем. Чтобы система не забилась, канализацию оснащают пескоуловителями для очищения от сыпучей массы и решетками для задерживания веток, листьев и другого крупного мусора.

Ливневые канализации домов отличаются между собой объемом воды, которую могут пропустить через себя, конструкцией, сроком эксплуатации. Существуют такие типы сооружений:

• Открытая система. Строится на поверхности грунта. Элементы конструкции заглубляют и бетонируют, а сверху накрывают решетками. Магистраль очень простая и наименее затратна по деньгам. Ее легко изготовить своими руками без разработки проекта. Открытая ливневка строится в небольших частных домах и часто используется как элемент ландшафтного украшения. Во время мороза такая система неработоспособна. Построить ее можно на любой стадии обустройства территории участка.
• Закрытая система. В таких конструкциях присутствуют дождеприемники, в которые собранная вода поступает по трубам или лоткам. Из них жидкость направляется к месту утилизации. Элементы ливнестока не видны, они скрыты под землей. Стоимость закрытой системы достаточно большая, поэтому решение о ее использовании должно быть обосновано. Строить такой водоотвод рекомендуется на начальной стадии обустройства участка.
• Система смешанного типа. В ее состав входят наружные лотки и трубы, уложенные под землей. Применяется в случае сложного рельефа участка. Ее часто используют для прокладки ливневки по кратчайшей траектории.
• Точечная система. Предназначена для сбора и отвода воды с поверхностей, не пропускающих жидкость, например, с крыши дома или с бетонированной площадки. Чаще всего это колодцы-дождеприемники со съемной крышкой и простейшими уловителями мусора.
• Линейная система. Создается для комплексного решения проблемы — удаления воды с поверхности большой площади и направления ее к месту сбора или утилизации. Состоит их желобов, лотков, пескоуловителей и грубого фильтра для сбора крупного мусора. Они монтируются вдоль дорожек и площадок.

Самостоятельная очистка

Для ручной прочистки и промывки ливневой канализации потребуется обычные инструменты – лопата, скребки, веники.

Возможно, вам понадобиться сантехнический трос.

Для создания гидравлического воздействия удобно применять установки для автомоек – они способны создавать напор водной струи с давлением до 350 бар.

Этапы работ

Профилактические очистные работы на ливневой канализации всегда начинают с самой высокой точки.

В первую очередь проводятся работы по уборке мусора с крыш, из желобов, воронок, труб водосточной системы. После уборки все элементы тщательно промываются струей воды.

Технологии очистки ливневок открытого и ли закрытого типа несколько различаются:

Канализация линейного типа в большей степени подвержена зарастанию грязью – установленные на лотках решетки задерживают только крупный мусор.

Однако и чистка такой ливневки намного проще – достаточно поднять решетки, вручную вычистить от наслоений грязи желоба, вытащить и опустошить корзины в пескоуловителях, если корзин нет – скопившийся песок убирается вручную.

После этого остается промыть лотки, решетки, и пескоуловители струей воды и установить все элементы на место.

Несколько сложнее обстоит дело с очисткой подземной части точечной или комбинированной ливневки.

Начинают с дождеприемников – снимаются, очищаются и промываются решетки и мусоросборные корзины, емкости пескоуловителей.

Затем переходят к прочистке полостей труб. Если образовался засор, то можно постараться пробить его механически – проталкивая с вращением сантехнический трос.

Если пробка пройдена, участок трубы тщательно промывается напором воды вначале с приемной, а затем и с выходной стороны.

В случае, когда засоров не обнаружено, ограничиваются тщательной напорной двусторонней промывкой, которая должны снять со стен все скопившиеся наслоения.

Именно при проведении профилактических или аварийных прочисток со всей наглядностью видна важность системы колодцев ливневки. Если ливневая канализация спроектирована правильно, то обслужить прямолинейные участки не составит особого труда. Если ливневая канализация спроектирована правильно, то обслужить прямолинейные участки не составит особого труда

Если ливневая канализация спроектирована правильно, то обслужить прямолинейные участки не составит особого труда.

Чистка колодцев

Не стоит забывать и о своевременной очистке полостей колодцев – они, зачастую, играют роль песколовок, и в них могут скапливаться значительные наслоения песка и ила.

1. Если ливневка оборудована маслобензоотделителем, то он осушается, очищается от скопившейся грязи.
2. Через технологический люк достают коалесцентные модули или губчатые фильтры, которые промывают напором воды, а затем монтируют на штатное место.

Возможно, потребуется промывка или замена применяемых в системе канализации механических, сорбентных или комбинированных фильтров или фильтрующих патронов.

После полной очистки и промывки всех участков и узлов системы все элементы монтируются на свои места – ливневка готова к работе.

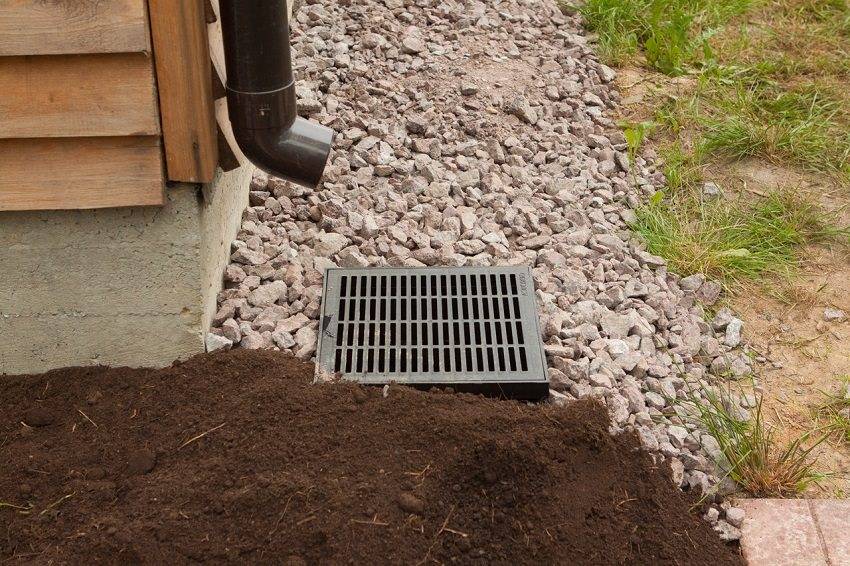

Назначение и конструкция дождеприемников

Наличие в системе ливневого стока воды дождеприемника является обязательным, так как именно через него вода попадает в трубы или желоба. Если же говорить об устройстве дождеприемника для ливневой канализации, то он представляет собой сложную конструкцию прямоугольной или овальной формы, состоящую из нескольких частей.

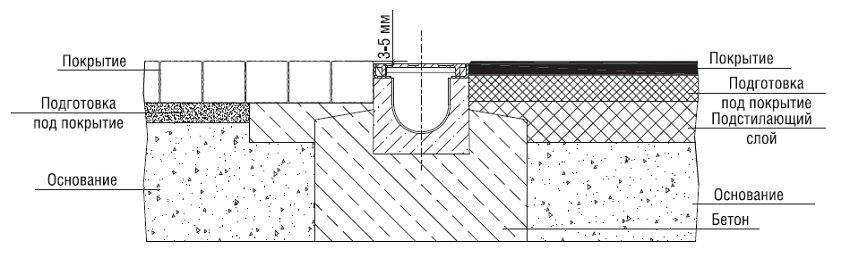

Схема установки дождеприемника

Типичный современный приемник воды включает следующие компоненты:

1. Решетка – закрывает конструкцию сверху и служит не только для декоративной цели, но и для защиты человека от возможных травм. Кроме того, пластиковые или чугунные решетки дождеприемника выполняют функцию первичного фильтра, то есть не дают крупному мусору попасть в систему канализации.
2. Дождеприемник – квадратная или округлая конструкция, служащая для направления воды в систему стоков.
3. Фильтр-пескоулавливатель – часть конструкции, которая присутствует не во всех моделях. Служит для того, чтобы в канализацию с водой не попадали мелкие частицы почвы, песок и другой мусор. Такой фильтр находится ниже лотка дождеприемника, поэтому частицы мусора просто опускаются на его дно, а вода поднимается до уровня выхода из приемника.

Решетка не дает попасть внутрь приемника крупному мусору
