Место расположения в зависимости от назначения
Согласно нормативам СНиП, существуют точки обязательной установки ревизионных камер:
- в местах поворотов и уклонов, при изменении направления линейного трубопровода;
- в местах присоединений к центральной линии дополнительных отводов;
- на участках смены диаметра труб.
Входы частных канализационных сетей в центральную систему (или коллектор) также оснащаются смотровыми камерами.
Диаметр труб напрямую зависит от протяженности линейного участка. Например, трубопровод длиной до 35 м состоит из элементов с диаметром 150 мм, стометровый участок – из труб диаметром от 700 до 900 мм, максимально возможная 300-метровая линия – из труб, диаметр которых может быть более 2 м.
Зависимость обратная, то есть если диаметр трубопровода 150 мм, то через 35 метров обязательно необходим монтаж колодца.
Основное место расположения смотровых сооружений на частном загородном участке – линия, соединяющая ливневые водоприемники с отстойником, коллектором или полем фильтрации
Выбирают наиболее сложный участок и монтируют ревизионную камеру. Чаще всего это место врезки дополнительного рукава, например, идущего от бани.
Смотровые колодцы для частного использования могут отличаться от промышленных аналогов размерами или количеством патрубков, но принципиального различия не имеют.
Регламентная документация
Так как в последние годы были изменения в технологии производства колодцев кабельной связи, были утверждены нормативные акты, которые регулируют как производство ККС, так и порядок монтажа и эксплуатации.
- Основной регламент — ТУ 45.1418-89.
- Допускается применение следующих ТУ и ГОСТ для ранее установленных конструкций — ТУ-5855-001-92718053-2012.
- Нормативный документ, разрешающий применение названия и прочих терминов для производства ККС — ГОСТ Р 50889-96. В соответствии с этим регламентом полное наименование ККС – «колодец кабельной канализации».
- Для производства люков ККС, используется регламент — ГОСТ 8591 76.
- Для установки колодцев в канализационных, газопроводных и водопроводных сетях, используется регламент — ГОСТ 8020 90.
Иной технической документации для производства и эксплуатации канализационных колодцев не предусмотрено.
Размеры и цены пластиковых колец для канализации
Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.
Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.
Замковые модели пластиковых колец стоят дороже обычных
Ниже приведены таблицы цен канализационных колец из двух видов полимеров.
Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 21000 |
| 2000 | 25300 | |
| 2500 | 29400 | |
| 3000 | 38600 | |
| 1450 | 1500 | 34300 |
| 2000 | 40400 | |
| 2500 | 46200 | |
| 3000 | 52300 | |
| 1900 | 1500 | 47670 |
| 2500 | 63750 | |
| 2000 | 64300 | |
| 3000 | 71500 |
Цена колодезных колец из полипропилена с толщиной стенки 8 мм:
| Диаметр, мм | Высота, мм | Цена руб. |
| 950 | 1500 | 25117 |
| 2000 | 30000 | |
| 3000 | 33000 | |
| 2500 | 35000 | |
| 1450 | 1500 | 40750 |
| 2000 | 47600 | |
| 2500 | 54300 | |
| 3000 | 61200 | |
| 1900 | 2000 | 55500 |
| 1500 | 55700 | |
| 2500 | 74200 | |
| 3000 | 82700 |
Полезный совет! Цена колец на колодец составляет основную часть затратной суммы, но при планировании материальных вложений заранее стоит учитывать и стоимость люков, горловины, тройников, конусов и других специфических элементов пластиковых колодцев. В итоге их сумма может оказаться немалой.
Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы
Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.
Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.
Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.
Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»
Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.
Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
Классы и группы колодцев связи ЖБИ
В зависимости от формы исполнения все ККС группируют по классам- круглые, призматические, квадратные. Согласно ТУ допускается следующая форма монтажа ККС:
- стационарные ККС;
- угловые ККС;
- проходные ККС.
Кроме этого, существует особая маркировка для колодцев, так:
- типовой колодец имеет маркировку ККС;
- специальный, с маркировкой ККСС;
- стационарный с маркировкой ККСст.
Такой вид маркировки обязательно должен присутствовать на железобетонном изделии. Кроме этого, согласно техническим условиям, предусмотрено для каждого типа своя градация типоразмеров.
- Колодцы ККС – 5 типоразмеров.
- Колодцы ККСС – 2 типоразмера.
- Колодцы ККСст – 4 типоразмера.
Для последнего случая необходимо понимать, что колодец рассчитан на емкость станции АТС, то есть от 3 до 20 тысяч номеров. Если емкость станции свыше 20 тысяч номеров, используется специальная конструкция готового изделия.
Особенности
В любой водоотводящей системе должен присутствовать канализационный колодец или камера. Подобное оснащение должно располагаться на входе в септик, который находится на загородном участке. Также канализационные сооружения обладают другим названием – мокрый или дренажный колодец.
Канализация автономного вида – это сложный типовой проект инженерной системы, для установки которой потребуются сантехнические и строительные знания. Ключевой компонент каждой автономной канализации – специальный колодец.
В системе должно располагаться несколько колодцев:
- смотровой;
- поворотный;
- колодец под отходы хозяйственного характера;
- колодец для дождевой воды.
Собственник загородного владения должен разбираться в особенностях и различиях каждого типа сооружений.
Особенности создания канализационных колодцев описаны в санитарных и технических нормах СНиП. Документы описывают расположение колодцев, осуществление разметок и необходимость предварительной подготовки.
Особенности обустройства согласно СНиП заключаются в следующем:
- перед работами нужно определиться, в каком месте будет находиться колодец;
- на местности потребуется создание разметки;
- деревья с кустарниками, которые мешают строительным работам, должны быть выкорчеваны;
- к строительной площадке нужно обеспечить незатруднительный проезд техники;
- потребуется составление подробной схемы, которая согласовывается с водоканалом и соседями.
К канализационным колодцам предъявляются следующие технические требования:
- смотровые сооружения должны располагаться с шагом 30-40 м, если диаметр люка составляет 15 см, или 50 м – при диаметре в 20 см;
- на каждом трубопроводном загибе, а также в местах ответвления патрубка должны располагаться колодцы поворотного типа;
- в местах, где диаметр труб меняется или присутствует резкий уклон, потребуется установка перепадного колодца;
- между накопительным колодцем и жилым помещением должно присутствовать минимальное расстояние 3 м;
- диаметр современного колодца для канализации может составлять 40-70 см, для выпускного отверстия допускается использование вспомогательных труб.
Монтаж кабельного колодца
Так как полностью отделить монтаж кабельного колодца от монтажа прочих элементов кабельной канализации не представляется возможным, мы постараемся выделить наиболее важные аспекты, касающиеся этого этапа.
Ввиду того, что все колодцы имеют разные габариты, размер котлована и глубина, на которую они устанавливаются, варьируются в зависимости от высоты конкретного колодца. Однако, в среднем, глубину котлована рассчитывают таким образом, чтобы после монтажа колодца, его крышка располагалась на одном уровне с окружающей поверхностью земли.
Перед тем, как поместить пластиковый колодец в котлован, необходимо создать на дне песчаное основание толщиной от 150 мм и плотно его утрамбовать. В случае, если колодец размещается в месте с повышенным уровнем грунтовых вод, во избежание всплытия, его надежно фиксируют к бетонной плите с помощью строп или Z-образных металлических скоб и также помещают на песчаную подушку.

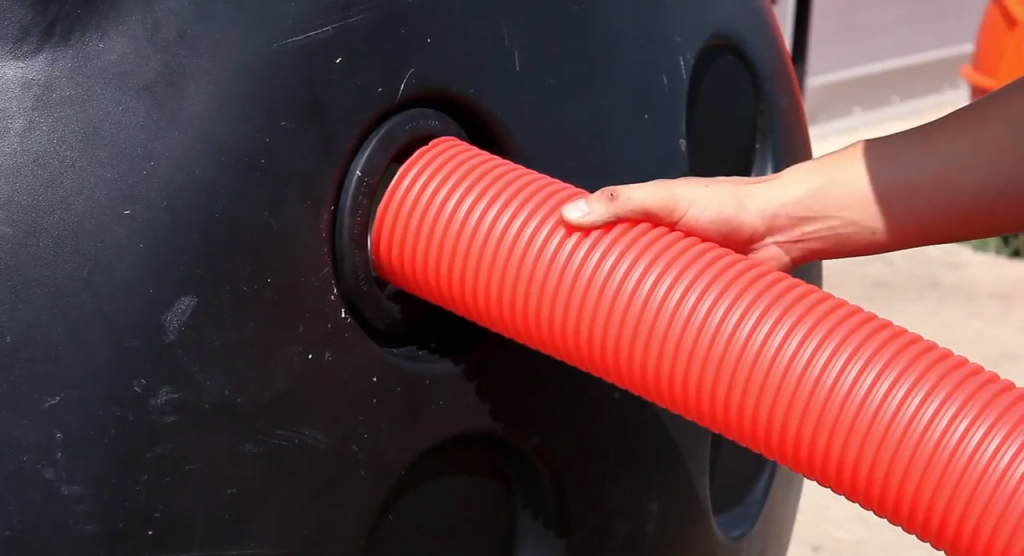

Затем производится ввод труб. В стенке колодца просверливают отверстие необходимого диаметра, зачищают от стружки и устанавливают адаптер герметичного ввода. Считается, что адаптер обеспечивает достаточную степень герметизации, однако мы рекомендуем дополнительно использовать водостойкую монтажную пену. Ввод трубы в колодец осуществляется на глубину 100-300 мм для создания запаса на случай деформации и движения материала.
Обратную засыпку выполняют поэтапно по всей ширине котлована с использованием песка или мягкого грунта, не содержащего камни диаметром более 20 мм.
Толщина каждого слоя должна составлять не более 200 мм, в зависимости от диаметра проложенных труб. Также, каждый слой необходимо утрамбовать.
В случае, когда колодец располагается под проезжей частью дороги, обязательно использование опорной бетонной плиты и дополнительного дорожного люка. Это позволит равномерно распределить нагрузку дорожного полотна и избежать просадки грунта и деформации корпуса колодца.
Для организации пространства внутри колодца, к его стенкам крепят кабеленесущие конструкции в виде консолей и полок, на которых впоследствии размещают и фиксируют кабель.
Эксплуатация
По сути, эксплуатация кабельного колодца представляет собой следующее:
- Контроль состояния кабельного оборудования и работоспособности линии, чистка колодца (рекомендуется проводить минимум 1 раз в год);
- Ремонтные работы в случае аварии.
Подводя итог всего вышесказанного, можно сделать вывод, что использование в составе кабельной канализации пластиковых колодцев не только упрощает процесс монтажа, но и делает безопасной дальнейшую эксплуатацию кабельной линии.
Если вы приняли решение о покупке колодца, позвоните нам по номерам, указанным на сайте. Мы поможем точно определить, какая именно модель вам необходима, а также дополнительно проконсультируем обо всех интересующих вас подробностях.
Разновидности и технические характеристики полимерных кабельных колодцев
Пластиковые колодцы для кабельной канализации в зависимости от области применения выпускаются в нескольких модификациях, отличающихся конструкцией, габаритами и способами монтажа. При их изготовлении используется технологический процесс ротационного формования, при котором в форму закладывается порошковый полимерный реагент. Затем происходит ее вращение, смешивание и одновременный нагрев полимерного порошка, после расплава пластика внутри и его охлаждения получают готовое монолитное изделие. В основном производством полимерных колодцев занимаются частные коммерческие фирмы, поэтому изделия, имеющие одинаковую маркировку, могут иметь различное конструктивное исполнение.
В зависимости от расположения и назначения колодцы изготавливают следующих конфигураций:
Проходные. Устанавливают на прямолинейных участках трубопровода с углом отклонения не более 15 градусов.
Угловые. Размещают на участках поворота магистрали под углом 90 градусов с небольшими отклонениями в ту или иную сторону.
Разветвительные. Монтируют в местах отвода линии в стороны от центральной магистрали.
Стационарные. Ставят недалеко от головного участка телефонной, электрической или коммуникационной станции.
Габаритные размеры и внешний вид ККТ-1
Кабельный колодец телекоммуникационный (ККТ)
Данная разновидность используется при прокладке малопарных телефонных сетей в частном секторе (коттеджная застройка, дачные участки) в пешеходной и транспортной зоне. Устройства предназначены для проведения смотровых операций и включают в себя две модификации:
ККТ-1 – конусообразный колодец имеет высоту около 700 мм, его наружный диаметр в зависимости от производителя имеет разные показатели (880 мм, 920 мм), вес в районе 25 кг, средняя стоимость 15500 руб. В нижней части корпуса размещены 4 диаметрально расположенных вводных патрубка с внутренним диаметром 40 мм и внешним 60 мм.
Размерные параметры и внешний вид ККТ-2
ККТ-2 — довольно дорогое изделие (цена около 51500 руб.) со стандартными габаритными размерами (высота, диаметр) 1670х1360 мм, 1600х1260 мм, предназначено для монтажа телефонных линий связи, инспекции, установки телекоммуникационного оборудования и складирования запасов кабеля. Для ввода магистрали в колодец с каждой стороны имеется ряд монтажных площадок в количестве 3-6-9 штук (зависит от производителя), в которые после прорезания отверстий требуемого диаметра через резиновый адаптер помещают трубопровод. Из-за больших габаритных размеров и арматуры масса ККТ-2 достигает 120 кг.
Основная сфера применения ККТ-2 — работа в кабельных магистралях при крупном строительстве, колодец имеет усиленный армированный корпус, способный выдержать нагрузку до 20 тонн и рассчитан на установку в проезжую часть с интенсивным движением.
ККТМ-1 – размеры и конструкция
Колодец кабельный телекоммуникационный малогабаритный ККТМ
Данные пластиковые кабельные колодцы связи предназначены для работы в слаботочных коммуникациях пожарной и охранной сигнализации, видеонаблюдения, выполнены в виде цилиндров с горловиной, закрывающейся сверху крышкой на резьбе. Отличительная особенность конструкции — отсутствие отверстий и входных площадок для трубопровода (хотя некоторые производители выпускают изделия с выводными патрубками). Серия имеет две модификации:
ККТМ-1 с габаритными размерами 450х480 (470х450) мм массой 7 кг, средняя стоимость 5000 руб.;
ККТМ-2 с размерными параметрами 620х600 мм и массой 9 кг, ценой около 6500 руб., под землей модель выдерживает нагрузку до 2-х тонн.
ККТМ-2 – основные размеры и внешний вид
Колодец оперативного доступа (КОД)
Данная модификация в основном используется при прокладывании линий из оптического волокна, ее назначение — защита и изоляция стыков соединений, хранение кабеля, контроль работоспособности и обслуживание магистрали. Отличительной особенностью модификации является малая высота (500 мм) и прямоугольная форма нижней части с четырьмя площадками для ввода труб, переходящая в круглую горловину. Люк закрывается сверху выступающей крышкой, габаритные размеры изделия 500х1000х800 мм, средняя стоимость 10000 рублей.
Размеры и конструктивное устройство КОД
Смотровые кабельные колодцы
Конструктивное решение ККС предполагает наличие двух отделений — нижнего и верхнего. У прямых колодцев с торцов имеются сквозные отверстия для размещения пакетов. До установки колодца на нужное место подготавливают котлован. Когда устройство смонтировано, приступают к размещению люка. Обычно в комплекте имеется две крышки: верхняя делается из чугуна, а нижняя – из стали с запорной арматурой для навесного замка. Изнутри на стенах ККС располагаются консоли, благодаря которым производится прокладка кабеля в канализации. При обустройстве кабельной канализации открытым вариантом переходы через пути выполняют путем прокола или с применением горизонтального бурения. Во втором случае для обустройства отверстия для канализационной сети применяют бур, который в процессе возврата затягивает в готовое пространство трубу. В ряде случаев в крупных населенных пунктах специально для прокладки инженерных коммуникаций строят под землей туннели и коллекторы. У обслуживающего их персонала имеется удобный доступ. Эти объекты оснащают вентиляционными системами и стационарными осветительными приборами.
Преимущества и недостатки сооружения
Пластиковые колодцы выгодно отличаются от бетонных:
- Пластик не подвержен разрушительному воздействию внешней среды. В отличие от бетонных материалов, у этого материала нет срока годности, под действием перепада температур и влаги материал не разрушается.
- Малый (в сравнении с бетоном) вес конструкции. Самая тяжёлая часть — установочная платформа, средний вес которой находится в пределах 450 кг. Установка такого сооружения требует усилий 2-3 человек, без привлечения спецтехники. Бетонная же платформа весит более полутора тонн, поэтому самостоятельно её установить невозможно, при этом привлечение техники и людей резко повышает стоимость монтажа.
- Устойчивость к образованию загрязнений на стенках. Гладкость полимеров, их индифферентность к органике не позволяет бактериям закрепляться и размножаться на внутренних стенках. Пластиковый колодец не требует технического обслуживания и не зарастает органическими отложениями, как это бывает с пористым бетоном.
- Устойчивость к механическим воздействиям. Полимерная конструкция обладает стойкостью к воздействию вибрации и перепаду температур. Этот материал способен деформироваться при определённых условиях, но без потери структуры и целостности. Благодаря этим качествам, пластиковые колодцы доступны для монтажа и длительной эксплуатации в разных климатических зонах, вблизи железнодорожных и автомобильных путей.
- Природа материала позволяет конструировать и монтировать колодцы разных конфигураций. Возможность герметично сварить сегменты конструкции, особо ценна там, где рельеф не позволяет установить классические прямые кольца.
- Монтаж полимерного колодца можно проводить в любое время года. Не мешает установке наличие высоких грунтовых вод, мороз.
- Высокая прочность. Гофрированные стенки не уступают по прочности бетонным кольцам.
- Низкая стоимость материала плюс возможность самостоятельного монтажа. Доставку и установку можно провести максимально дешёво, не привлекая дорогостоящую технику и дополнительных работников.
Рекомендуем ознакомиться: Использование пластиковых фиксирующих хомутов для крепления труб
При этом, как и колодцы из других материалов, конструкция требует ухода: дно потребуется периодически чистить, проводить профилактические осмотры насосов и фильтров. Обязательно следует установить верхнюю крышку.
Кабельные пластиковые колодцы — назначение и конструкция
Полимерные кабельные колодцы в основном применяются в коммерческом и частном строительстве с невысокими объемами застройки (в крупномасштабном строительстве госструктуры используют бетонные изделия) при прокладке:
- подземных линий электропередач мощностью до 35 киловатт (силовые колодцы);
- телекоммуникационной связи из оптоволокна и телефонного кабеля;
- магистралей слаботочных коммуникаций — пожарной и охранной сигнализации, систем видеонаблюдения и наружного освещения поселков индивидуальных жилых домов.
Иногда колодцы используют только для оперативного осмотра и доступа к определенному участку, хранения запасов оптоволоконного или электрического кабеля, размещения пассивных контрольно-измерительных электрических приборов.
Конструктивно колодец из пластика (полиэтилена низкого давления ПНД) представляют собой герметичную емкость цилиндрической формы с ребрами жесткости, в боковых стенках которой размещены готовые отверстия для подсоединения труб или посадочные площадки — в них при монтаже прорезают вводы необходимого диаметра. Устройство оснащено верхним люком, который герметично закрывается пластиковой крышкой с замком, опускаемой на резиновые прокладки или закручивающейся на резьбу, в объемных конструкциях для спуска вниз предусмотрена вмонтированная в боковые стенки лестница.
Технология монтажа смотрового колодца
В принципе, смотровые колодцы устанавливаются в процессе сборки всей дренажной системы. А для этого надо выкопать траншеи, в которые будут уложены дренажные трубы, определиться с местами установки колодцев: смотровых и накопительных.
После чего начинают монтаж труб. Обычно начинают от фундамента дома, двигаясь к накопительному колодцу, который устанавливают в самом низком месте загородного участка. Трубы доводят до мест установки смотровых устройств, где последние и монтируют. Понятно, что в таких местах делают расширения для удобного проведения требуемых работ.
Стараются монтаж дренажной системы проводить в период нижнего расположения уровня грунтовых вод. Но даже в этот период в траншеях и котлованах может появиться вода. Тем более, котлован под смотровой колодец обычно выкапывают ниже траншей под трубы на глубину 30-40 см.
Дно котлована засыпают песком толщиною 10 см, который утрамбовывают. И уже после этого устанавливают сам колодец. Его соединяют с дренажными трубами, стык соединения обязательно герметизируют.
Монтаж дренажной системы с установкой смотрового колодцаИсточник slmhm.provoloka.ru.net
С бетонными изделиями больше сложностей. Во-первых, под них надо создать прочное основание. Поэтому дно котлована выравнивают слоем песка, который утрамбовывают. Далее собирают армирующий каркас из стальной арматуры в виде решетки. Его укладывают на кирпичи или камни, которые предварительно устанавливают на песчаное дно. После чего заливают бетонный раствор. Сегодня многие производители ЖБИ предлагают готовые днища. Их просто опускают на дно выкопанного котлована, которое предварительно выравнивают. Здесь задача мастеров – провести хорошую герметизацию стыка днища и устанавливаемого колодца.
Бетонные колодцы должны быть закрыты герметично, поэтому на них устанавливают крышки из того же бетонного раствора, в которых есть входной люк. В этом плане пластиковые изделия лучше и проще в использовании. Обычно это труба, в состав которой входят две крыши: нижняя и верхняя. Первая представляет собой емкость, на которую надевается трубная часть. Она своей плоскостью упирается в дно котлована. Вторая крышка закрывает колодец сверху. Сегодня производители предлагают пластиковые устройства с уже присоединенной нижней крышкой. То есть колодец – это цельная конструкция, с одной верхней крышкой в качестве отдельного элемента.
Пластиковые смотровые колодцы для дренажной системыИсточник strojdvor.ru
И еще один момент. Пластик – материал, который не гниет, не ржавеет, не взаимодействует со многими химически активными веществами. Бетон такими характеристиками похвастаться не может. Поэтому если вами был выбран бетонный колодец, то его мастера должны обязательно гидроизолировать, лучше с двух сторон. Обычно сегодня для этого используют битумную мастику, которую наносят в два слоя.
Итак, смотровой дренажный колодец установлен и подсоединен к трубам. Остается провести его засыпку. Если было установлено бетонное сооружение, то проблем нет никаких. Котлован просто засыпают грунтом. Если использовалось пластиковое устройство, то рекомендуется засыпку сделать песком, можно вперемежку с грунтом. Обычно проводят послойную трамбовку с учетом толщины слоя в пределах 20 см.
Очень важно правильно по высоте выставить люк горловину
- Если это проезжая часть, то люк монтируют вровень с ней.
- Если это газон или участок с зеленными насаждениями, то люк устанавливают на 5-7 см выше травы.
- Если дренаж сооружается еще в незастроенной зоне, то люк колодцев должен быть выше грунта, как минимум, на 20 см.
Какой колодец лучше
Если железобетонные колодцы с асбестоцементными трубами способны надежно и долго работать в жестких условиях, колодцы из пластика не всегда их выдерживают. Основными причинами являются ненадежные соединения труб.
Новаторские идеи по внедрению пластиковых колодцев пыталась внедрить компания ССКТБ-ТОМАСС в 2005 году. Она разработала конструкцию марки ПКК-2У-М1 из полиэтилена, документацию и освоила собственное производство. Устройство содержит внутренний стальной каркас и сверху должно закрываться бетонной плитой с люком, опирающейся на грунт. Только в этом случае конструкция может быть заменителем бетонной.
Современные изготовители пластиковых колодцев практически ничего не знают о данной конструкции и более чем десятилетнем опыте ее эксплуатации. Во всех линейках выпускаемых моделей невозможно найти ни одной конструкции, продолжающего дело колодца ПКК. Внешне они кажутся удобными, а по сути продаются бочки, септики и баки и т. п. емкости из пластика. В инструкциях ничего не говорится об их горючести, действии горячего асфальта, возможности ремонта при сносе горловины бульдозером. Не впечатляют скромные размеры емкостей из пластика, которые никак не могут конкурировать с изделиями из бетона для многопарной канализации. Легкость конструкции превратилась в недостаток, поскольку для нее требуются опорные и якорные плиты и специально подогнанные формы. Все это увеличивает стоимость колодца.
Пластмассовые консоли и кронштейны, приклеенные к стенкам, далеко не так надежны, как элементы железобетонных колодцев, изготовленных из металла. Во многие пластиковые колодцы невозможно установить муфты, а если и удается «запихать», радиусы изгиба кабелей становятся совершенно недопустимыми.
При установке легкой полимерной емкости для большей надежности сверху приходится монтировать саркофаг из бетонной плиты с чугунным люком, а снизу устанавливать еще одну в качестве якоря.
Методика затяжки кабеля
Технология прокладки кабеля в кабельной канализации зависит от ее типа. Если использован тоннельный вид сети, провода укладывают на кронштейнах, прикрепленных к стенкам. Самый простой способ состоит из двух этапов:
- в трубу проталкивают стальной канат;
- зацепляют кабель и вытягивают канат, затягивая тем самым кабель в трубу.
Подобным образом производится не только монтаж, но и замена кабеля в кабельной канализации.
Первым действием является входной контроль. Это прием кабеля, проверка его параметров, измерение длины. Вторым шагом становится группирование кабелей по соответствию параметров. Это необходимо для объединения их в пучок для совместной укладки. Использование отдельной трубы для одного кабеля экономически невыгодно, поэтому их соединяют по три штуки (это максимум).
Затяжка производится с помощью УЗК (установка канальной заготовки). Соединение с канатом делается так, чтобы нагрузка приходилась только на оболочку и силовой центральный элемент (стальную жилу, предназначенную для армирования провода). При затяжке используют компенсаторы кручения, чтобы сохранить кабель в рабочем состоянии.
