Пластиковые канализационные колодцы: чем лучше бетонных + классификация, устройство и стандарты

Назначение подземных смотровых камер

Канализационный контур предназначен для оперативного отвода бытовых стоков, дождевых и талых вод в специально отведенные отстойники, канализационные колодцы или коллекторы. Смотровые колодцы устанавливают на наиболее ответственных участках канализационной сети.

Для оборудования прямой линии длиной 10 м строительство дополнительной камеры нерационально, тогда как на 100-метровом участке с узлами пересечения, вынужденными поворотами и уровневыми перепадами точки контроля просто необходимы.

Они дают возможность беспрепятственно проверять функции трубопровода, находящегося на глубине до 2 м и ниже, а в случае поломки – быстро ремонтировать его. В специально обустроенной камере вся запорно-регулирующая арматура находится на виду, поэтому заменить изношенные части новыми не составляет труда.

Функциональное назначение смотрового колодца заключается в обеспечении доступа для осмотра технического состояния и прочистки транспортирующей стоки системы

Авария на участке подземной сети, не оборудованном смотровым колодцем, устраняется путем выемки грунта (в том числе и с применением тяжелой строительной техники). Это сложнее, дольше и дороже.

Точно определить место утечки помогают также смотровые камеры.

Галерея изображений

Фото из

Большие смотровые колодцы

Квадратный смотровой колодец

Пластиковая готовая конструкция

Устройством ревизионных подземных камер человечество занимается на протяжении сотен лет – с тех времен, когда появились первые коммуникационные системы для перемещения воды.

За этот период возникли правила строительства специальных объектов, которые в настоящее время изложены в документах типа СНиП и ГОСТ.

Устройство сооружения зависит от специфических особенностей грунта. Есть конструктивные отличия при сооружении колодцев в насыщенных водой, маловлажных и лессовых просадочных породах. Последнюю категорию усиливают дополнительной трамбовкой дна и устройством утолщенной песчано-щебневой подушки в основании

Например, пункт 2.04.03-85 (СНиП) под названием «Канализация. Наружные сети и сооружения», раскрывает правила возведения смотровых колодцев. В статье содержится информация о том, где необходимо устраивать данные объекты, как правильно подбирать размеры.

Принятые стандарты помогают объединять различные сети в одну неразрывную конструкцию и упрощают монтаж.

На схеме колодца в разрезе видны основные части: нижний лоток для подключения труб, основная рабочая камера, оборудованная ступеньками для спуска, и люк с крышкой, выходящий на поверхность

Это интересно: Фотообои в коридор и прихожую — описываем со всех сторон

Группы колодцев

Колодцы канализация можно разделить на несколько групп. Они определяют их конструкцию и особенности. Все можно без проблем изготовить своими руками. Здесь должны делать выбор вы самостоятельно При строительстве частного дома приходится сталкиваться с массой тонкостей и нюансов. Одним важным моментом является сооружение канализационного колодца. Для того чтобы иметь представление об этой системе, есть небольшое пояснение. Правильно проведенная канализация будет работать долго и не доставлять хлопот, если ее чистить своевременно. Существует несколько видов.

Накопительный колодец

Эта конструкция выступает самой большой в данном ряду:

Схема установки накопительного колодца

• Весь шлак из дома по трубам поступает в эту часть канализационной системы.
• Размеры рассчитываются исходя из количества людей, проживающих в доме, а также объемами расходуемой воды. Предназначается он для разделения на более жидкую и плотную фракции всего содержимого. При этом жидкая часть проходит в фильтрующий отдел, а плотная оседает на дно колодца.

Безусловно, можно использовать аналог — пластмассовый септик, который достаточно просто монтируется, обладает более легким весом и может устанавливаться без особых навыков. Для избежания неприятного запаха от утечек необходимо соблюдать герметичность, а это значит, что щели и зазоры должны быть ликвидированы.

Фильтрующий отдел

Предназначен для удаления воды, которая поступает в грунт, из жидкой массы:

• Объем этого отдела меньше, чем накопительный. Оба колодца не требуют частой очистки, так как фильтрация стоков через дно (естественная фильтрация) утилизирует жидкую часть. Соответственно, это экономически выгодно, так как затраты на использование канализации уменьшаются;
• Кольца (см. Кольца для колодца: виды и функциональные особенности) фильтрующего отдела обычно также изготавливаются из железобетона. Однако, отличие от накопительного заключается в меньшем диаметре колец и отсутствии дна. Фильтрующую функцию выполняют крупнозернистый песок или щебень.

Смотровой колодец

Само название говорит о назначении. С помощью его можно определить необходимость в чистке:

• Установка обычно производится с интервалом 15 метров;
• Особенность заключается в расположении первого сооружения. Он должен быть установлен вблизи дома, но не менее 3 и не более 12 метров от него;
• Также в первую емкость устанавливается обратный клапан, препятствующий в случае засора обратной подачи стоков. Если отходов накопилось много, то через эти колодцы производится очистка;
• Следить за состоянием канализационной системы нужно регулярно, чтобы избежать засора, который ликвидировать будет сложнее.

Аналогичные смотровые кольца могут быть из железобетона и пластика. Что касается последнего, то они нашли применение при помощи монтирования их в грунт и соединяя таким образом другие части канализационного трубопровода. Иногда трубы большего диаметра, приспособленные умельцами, отлично выполняют возложенные функции.

Поворотный колодец

Устанавливается при отсутствии прямолинейного канализационного трубопровода в местах ответвлений.

Установка поворотного колодца

Итак:

• Он может использоваться для чистки участка трубы, но прямое назначение все же заключается в проведении ответвления до накопительного септика. Материалом изготовления колец также может быть пластик, железобетон или применение готового варианта;
• Установка делается в местах изменения направления ведения трассы;
• Основное назначение – это размыв осадков. Они образуются в результате при малом движении сточных вод. Это довольно актуально в частном секторе;
• Форма для изготовления может применяться как и круглая, так и прямоугольная. В последнее время все большей популярностью пользуются изготовленные из полимеров.

Перепадный колодец

При невозможности прямолинейного канализационного трубопровода с необходимым углом наклона используется перепадное сооружение:

Схема перепадного колодца

• Оно предназначается при неровном рельефе и суть его заключается в том, что входная труба размещается значительно выше выходной;
• Главный элемент — опуск — служит соединением верхней части (входной трубы) и нижнему отводу, который располагается под углом 45 градусов к вертикальному опуску;
• К колодезной стенке крепление происходит путем присоединения хомутами. Он может служить поворотным и смотровым аналогом и его можно почистить. Это обусловлено временно закрывающимся тройником, который крепится к входному патрубку.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

• правильно подобрать устройство;
• соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

1. модель колодца;
2. габаритные размеры устройства;
3. материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

• поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
• полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
• полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

1. на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
2. дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

Котлован для установки колодца

1. устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

1. производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
2. устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Часть 1. Классификация колодцев

Каждое сооружение подобного рода имеет свое предназначение и способ устройства канализационного колодца. Распределить их можно по нескольким признакам.

Различают следующие виды канализационных колодцев:

1. По сети – колодцы могут устраиваться на любых водоотводящих сетях:
   • Бытовых и промышленных стоков
   • Дренажные
   • Ливневые
2. По материалу изготовления:
   • Бетонные
   • Кирпичные
   • Полимерные
3. По назначению:
   • Смотровые:
   • С изменением направления потока:
     • Поворотные
     • Узловые
   • Прямоточные:
     • Линейные
     • Контрольные
     • Промывные

Естественно, самая важная характеристика – какие функции выполняет колодец канализационный.

Перепадный колодец отличается от смотрового тем, что предназначен для изменения определенных физических характеристик водного потока.

Смотровые же камеры предназначены для выполнения определенных действий на трубопроводе.

Подготовка основания

Чтобы правильно смонтировать канализационную шахту и подключить ее к системе труб, особое внимание нужно уделить обустройству дна котлована. Как правило, для сборки очистных сооружений используют ЖБ колодцы. В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги

Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже

В отличие от пластика и других материалов, они более долговечны, поскольку не боятся температурных перепадов и воздействия влаги. Однако в случае их монтажа потребуется дополнительная гидроизоляция, о который мы расскажем подробнее, но чуть позже.

Итак, устройство колодца накопительного типа предполагает следующую отделку дна котлована:

1. Слоем в 15-20 см засыпают мелкофракционную щебенку или гравий;
2. После этого минеральную подушку заливают бетонным раствором;
3. Чтобы вода из системы уходила самотеком, нужно сделать небольшой уклон днища в сторону отводящей трубы.

Люк для канализационных колодцев

Люк для канализационного колодца — обязательный элемент дренажной системы, без которого запрещена ее эксплуатация. Крышка закрывает горловину и служит для следующих целей:

защищает канализационный колодец от попадания мусора, способного привести к образованию затора;

• препятствует распространению запахов канализации по близлежащему участку;
• защищает от случайного падения человека внутрь резервуара и обеспечивает нормальный проезд транспорта если колодец находится на проезжей части.

В зависимости от конструктивных особенностей и от того где будет находится сооружение, подбирается материал, из которого изготавливаются крышки канализационных колодцев.

Чугунные изделия – традиционный вариант, обладающий большой прочностью и долговечностью. В основном применяются в местах с большой нагрузкой на поверхность, таких как автодороги и подъездные пути. В частном строительстве применяются очень редко, поскольку нет надобности и в изделиях такой прочности и можно найти варианты дешевле по стоимости.

Пластиковые люки из-за множества достоинств получили сегодня наибольшее распространение. По сравнению с чугунными крышками имеют низкую стоимость, имеют широкий модельный ряд и большое разнообразие расцветок. Небольшой вес изделия обеспечивает простоту монтажа. Пластиковые люки оптимальный вариант при устройстве канализационной системы в частном доме.

Бетонные крышки не получили широкого распространения из-за неудобства работы. Они имеют большой вес и низкую герметичность. В основном изделия из бетона устанавливают, если колодец имеет слишком большой диаметр.

Преимущества и недостатки

В последнее время спрос на пластиковые колодцы повысился. Это объясняется тем, что данный вид продукции имеет значительные преимущества по сравнению с колодцами из бетонных колец. Из главных плюсов пластиковых колодцев можно выделить следующие:

• маленький вес, который позволяет быстрее и проще установить колодец, не используя специальные инструменты;
• полная непроницаемость;
• долгая выносливость, колодцы могут служить около 40 лет;
• неуязвимость в суровых погодных условиях;
• легкость в использовании.

Минусов у пластиковых колодцев не много, однако стоит отметить:

• их стоимость больше по сравнению с бетонными;
• благодаря железобетонным кольцам, при использовании колодцев из бетона также есть возможность выбирать разную глубину, на которой они будут находится, а при установке колодцев из пластика такая глубина ограничивается 15 метрами;
• кроме того, необходимо внимательно выполнять монтаж пластиковых колодцев, иначе есть риск деформирования материала.

Устройство фильтрационного колодца: функции, схема, устройство

Колодец, предназначенный для фильтрации сточных вод, устанавливается в системе канализации после септика.

Его задача состоит в том, чтобы принять стоки, прошедшие предварительную очистку, и затем пропустить их через слой грунта, исполняющий, в данном случае, функцию фильтра.

Чаще всего этот элемент водоочистки устанавливают, если нет возможности отведения стоков в центральную канализационную сеть или нижележащие грунты.

Фото: фильтрационный колодец

1. Крышка люка 2. Вытяжная труба 3. Корпус горловины 4. Утепляющая крышка 5. Подводящая труба 6. Внешний слой гравия 7. Корпус колодца 8. Щиток 9. Внутренний фильтрующий слой

Важно! При планировке места для фильтрационного колодца стоит учитывать расстояния до близлежащих построек и колодцев для забора питьевой воды (по СНиП это не ближе 10 и 30 метров соответственно). Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента. Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента

Не имеет значения, какую форму будет иметь фильтрационное сооружение, но если планируется устройство канализационного колодца из бетонных колец, то по периметру основания делается что-то наподобие фундамента.

Фото: канализационный колодец из бетонных колец Внутрь колодца засыпают гравий, керамзит, кирпичный бой и другой материал с размером фракции примерно от 10 до 70 мм.

Снаружи по всему периметру производят подсыпку из того же состава, что и внутри колодца, но не более 1 м. Подводящая труба должна быть выше фильтрующего слоя примерно на 15 см.

Важно! Для того, чтобы не происходил размыв донного фильтра, под струю воды подкладывают деревянный щиток, предварительно обработанный антисептирующим составом

Виды и характеристики бетонных колец

ЖБ кольца согласно ГОСТ 8020-90 изготавливают из бетона марок М200 или М500, используя арматуру диаметром до 10 мм, выполненную из стали класса Ат-IIIС, Ат-IVС (ГОСТ 10884) и А-I, А-II, A-III (ГОСТ 5781), а также проволоки Вр-I (ГОСТ 6727), сечением не менее 0,6 мм. В быту при возведении канализационных колодцев применяют следующие разновидности колец и вспомогательных элементов:

КС – стеновые кольца по ГОСТ 8020-90 имеют внутренний диаметр от 700 до 2500 мм высоте от 290 до 1190 мм, толщина их стенок находится в диапазоне от 70 до 100 мм. Изделия выпускают как с гладкими торцами, так и с выступами для монтажа с замковым соединением. Допускается увеличивать размеры бетонных колец для канализации по высоте с кратностью 300 мм до значения 1790 мм.

Рис. 6 Параметры плит перекрытий ПП

КО – опорные кольца, устанавливаемые поверх конструкции для устройства невысокой горловины, которую затем накрывают люком. Бетонные кольца для канализации КО, указанные в стандарте, имеют единственный типоразмер с внутренним диаметром 580 мм, толщиной стенки 130 мм и высотой 70 мм.

В отличие от требований ГОСТ 8020-90, коммерческие фирмы поставляют на рынок широкий ряд опорных колец различных типоразмеров (их еще называют доборными), многие из них используют для монтажа высоких горловин, предназначенных для организации лазов в камеры. Некоторые изделия имеют более сложную конфигурацию с расширенной опорной частью и зауженной горловиной.

КЦП – кольца с залитым перекрытием сверху, имеют круглый или прямоугольный проем стандартных размеров для проникновения внутрь камеры.

КЦД – бетонное кольцо с дном для канализации, имеет размеры стандартных КС, удобно для устройства кессонных колодцев, септиков, закрытых отстойников, подземных герметичных резервуаров (погребов, овощехранилищ).

ПН и ПП – плита днища ПН (слишком часто можно встретить ее неверное обозначение ПД (по ГОСТ 8020-90 ПД – это дорожная плита прямоугольной формы с отверстием)) и верхнего перекрытия ПП, имеющая смещенное к краю отверстие круглой или прямоугольной формы.

Согласно ГОСТ 8020-90, плиты ПН выпускают трех типоразмеров с наружным диаметром 1500, 2000 и 2500 мм и толщиной 100 и 120 мм. В условном обозначении указан внутренний диаметр колодцев в дециметрах, под которые их подкладывают – ПН 10, ПН 15 и ПН 20.

Плиты перекрытий ПП с отверстиями имеют стандартизированные внутренние габариты, рассчитанные на закрытие колодцев диаметрами от 1000 до 2500 мм, их наружные размеры лежат в диапазонах от 1160 до 2700 мм. Ширина круглых лазов – 700 и 1000 мм.

ПО – опорная квадратная плита размером 1700х1700 мм толщиной 150 мм и отверстием диаметром 1000 мм.

Рис. 7 Прайс-лист 2020 г на колодезные ЖБИ

Особенности установки канализационного колодца.

Перед началом любых работ необходимо на листке бумаги начертить схему расположения труб, место основного и промежуточных колодцев, если таковые необходимы. После чего необходимо произвести расчет объема колодца, используя для этого специальные формулы. При расчете главным показателем является количество санузлов, а также число людей, постоянно пользующихся канализацией. Также колодец имеет прямую зависимость от объемов воды, которая будет поступать в него ежедневно. Например, среднестатистическая семья, состоящая из четырех человек за одни сутки способна израсходовать более одной тысячи литров.

Пользуясь стандартными расчетами и формулами, можно вычислить, что минимальная площадь дна колодца должна быть равной одному квадратному метру. Также стоит учесть, что яма должна иметь рабочий запас, поэтому в таком случае площадь дна колодца должна быть более трех квадратных метров. Теперь, после того, как мы узнали примерные объемы колодца, можно заняться расчетом его размеров. Глубина колодца должна быть примерно равна трем метрам. Отнимем от этого расстояния еще около семидесяти сантиметров на расстояние расположения сливной трубы и получим, что глубина колодца должна быть примерно равна двум целым трем десятым метра, или же 230 сантиметрам.

Самыми популярными колодцами являются круглые, то есть сделанные из колец колодезных. Рассчитать диаметр таких колец будет довольно просто, используя формулы, известные всем еще с начальной школы. По формуле S = πR2, учитывая, что площадь равна трем метрам квадратным (равна площади дна), а число π можно принять равным 3,14, то, сделав соответственные алгебраические преобразования, получим, что радиус кольца должен быть примерно равен 65 сантиметрам. Следовательно, диаметр будет составлять 130 сантиметров. Глубина колодца равна трем метрам, поэтому в яму должно войти не менее 4 бетонных колодезных колец.

Конструктивное исполнение колодцев

ГОСТ 2080-90 устанавливает, какие разновидности могут иметь колодцы для канализации, их геометрические размеры и материалы, используемые для изготовления.

Этим же документом регламентируются требования к техническим характеристикам изделий, а именно:

1. прочности;
2. жёсткости;
3. трещиностойкости;
4. морозостойкости;
5. водонепроницаемости;
6. виду стали, применяемой для армирования.

Важно! Соответствовать всем предъявляемым требованиям могут только конструкции, изготовленные заводами по производству ЖБИ, имеющими лицензированные лаборатории. Изделия, не прошедшие должного контроля качества, выпущенные неспециализированными предприятиями, могут оказаться некачественными и недолговечными

ГОСТ 2080-90, а именно его приложение регламентирует устройство круглых сборных железобетонных канализационных колодцев. Документ содержит чертежи готовых изделий с таблицей размеров.

При выборе комплектующих изделий для монтажа колодца следует знать их обозначения согласно ГОСТ, они состоят из нескольких групп.

Первая из них содержит набор букв, они обозначают:

• КФК – камера для фекальной канализации, используемой в хозяйственных и бытовых нуждах;
• КДК – камеры, предназначенные для внутриквартальных сетей;
• КЛК, КЛВ – изделия для ливневой канализации;
• КВГ – для водопровода и газопроводов;
• КС – кольцо стеновое;
• ПД – дорожные плиты, ПН – плита донная, ПП – плита для перекрытия.

Цифры обозначают геометрические размеры изделий, указанные в дециметрах.

Например, обозначение КФК13 говорит о том, что изделие предназначено для фекальной канализации и имеет внутренний диаметр 1250 мм. КС10.12 – это кольцо стеновое с внутренним диаметром 1000 мм и высотой стенки 1,2 м.

Качественный канализационный колодец должен изготавливаться из специальных марок тяжёлого бетона.

Гидроизоляция канализационных шахт

Качественная гидроизоляция – залог правильного функционирования системы утилизации нечистот. Герметичность конструкции обеспечивает отсутствие посторонних, в частности грунтовых, вод в сточной магистрали. Их попадание в канализацию ускоряет процесс накопления нечистот в колодце. Соответственно, плохая гидроизоляция влияет на частоту вызова ассенизатора для выкачки сточных вод.

Гидроизоляция осуществляется в соответствии со следующими правилами:

1. Перед нанесением герметизирующих составов места стыков ЖБ колец очищают от загрязнений, а затем увлажняют, чтобы увеличить адгезию мастики к бетонной поверхности;
2. Гидроизоляция осуществляется с применением водостойких мастик, которыми заполняют зазоры между ЖБ кольцами;
3. Гидроизоляция должна просыхать равномерно по всей площади зазора, поэтому ее предусмотрительно накрывают полиэтиленом.

Канализационный колодец – основной элемент системы канализации, который может иметь несколько функциональных предназначений. Одни типы конструкций применяют в качестве точки сбора нечистот, а другие – для контроля работы и очистки сточной магистрали от засорений. В процессе сборки канализационных шахт нужно учитывать нормы СНиП, которые касаются параметров монтируемого оборудования, а также уровня залегания трубопровода и расстояния между элементами конструкции.

Виды дренажных колодцев

Готовые изделия отличаются по своему конструктивному исполнению, назначению и геометрическим параметрам. При выборе стоит ориентироваться на назначение конкретного изделия. Предлагаем ознакомиться с основными видами и их отличительными особенностями.

Пластиковые колодцы бывают различного вида и размера

Смотровые (ревизионные) дренажные колодцы

Основным назначением дренажных смотровых колодцев является обеспечение своевременного инспектирования канализационной системы с контролем эффективности её работы. При наличии данных конструкций можно оперативно решить все возникшие проблемы, которые могут появляться под воздействием антропогенных или климатических факторов. Они также позволяют выполнять профилактические работы, в том числе промывку трубопровода.

Смотровой колодец для дренажа должен иметь достаточный диаметр, и проверяющий смог спуститься на дно, чтобы проконтролировать его состояние. Рекомендуется выбирать изделие, минимальные поперечные размеры которого составляют один метр.

Такие дренажные конструкции имеют пескоприёмники. В них накапливается наносной грунт, неизбежно присутствующий в дренажной воде. Монтаж смотровых конструкций выполняется в местах соединения нескольких труб и на прямых участках через каждые 30 метров.

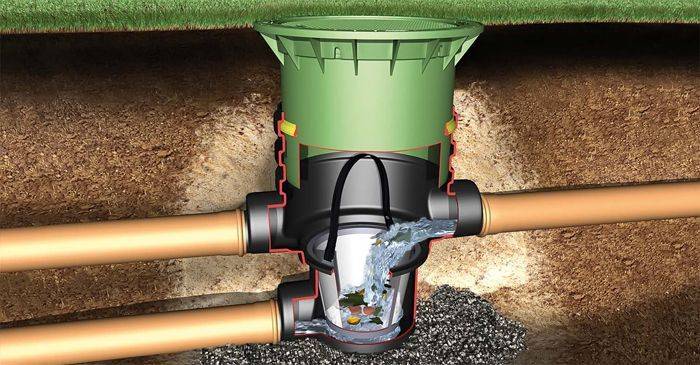

Смотровые пластиковые конструкции позволяют контролировать дренажную систему

Водоприёмные (коллекторные)

Основным назначением коллекторных колодцев является сбор дренажных вод, которые впоследствии будут использоваться для технических целей, например, полива сада или огорода, последующей откачки в ближайшую канаву. Водоприёмные конструкции монтируются на участках, на которых водоприёмные слои залегают достаточно глубоко, и поэтому обеспечить естественный водоотвод в почву не представляется возможным.

Коллекторные конструкции монтируются в конце закрытой дренажной системы, иногда вместе колодцами ливневой канализации. Представляют собой герметичную ёмкость, объём которой выбирается в индивидуальном порядке. Для них выбираются гофтрубы достаточно большого диаметра, позволяющие установить погружной насос, который будет использоваться для откачки воды.

Коллекторные колодцы должны иметь подходящие характеристики

Тампонажные (поглотительные)

Установку поглотительных колодцев производят, если требуется осушение участка. Вода, попавшая внутрь такой конструкции, не может быть отведена в центральную канализационную систему. Технические возможности позволяют обеспечить отвод избытка влаги в слои грунта, расположенные ниже.

В ситуации, когда подключиться к магистральной канализации не представляется возможным, монтируется колодец, не имеющий дна. Если водоприёмные слои грунта располагаются глубоко, предусматриваются дренажные скважины.

Поглотительные – лучший выбор,если необходимо осушения участка

Поворотные

Предназначены для установки в местах поворота трубопровода, в которых чаще всего происходят засоры. Позволяют обеспечить беспрепятственный доступ к перфорированным трубам при образовании засора. Монтаж поворотных конструкций следует выполнять:

• на каждом втором повороте трубопровода;
• по углам дома, если производится монтаж пристеночного дренажа;
• в местах схождения нескольких дрен.

Мнение эксперта
Валерий Дробахин
Инженер-проектировщик ВК (водоснабжение и канализация) ООО “АСП Северо-Запад”

“При правильно выполненной установке пользователь может контролировать подводящий и отводящий участок трубы.”

При выборе размера поворотного колодца следует учитывать особенности эксплуатации. Если при проведении ремонтных мероприятий планируется спуск внутрь колодца, его диаметр должен быть минимум метр.

Поворотные колодцы находятся в местах, где сходится несколько дренов

Перепадные

Предназначены для установки в местах, где надо состыковать трубопроводы, располагающиеся на разной глубине. С их помощью можно уменьшить скорость самотёка. Для дренажных систем практически не применяются.

У перепадных колодцев патрубки расположены на разной высоте

Ливневые пластиковые колодцы

Актуальны для ливневых систем. В отличие от дренажа, жёлоб располагается на меньшей глубине. Достаточно часто ливневые пластиковые колодцы монтируются совместно с водосборными.

Ливневые пластиковые колодцы востребованы во время сильного дождя

Статья по теме:

Дренажные трубы для отвода грунтовых вод.Предлагаем ознакомиться с назначением, видами и основными параметрами выпускаемых изделий, критериями выбора, основными производителями и нюансами самостоятельного монтажа.
