Пластиковые трубы для водоснабжения — обзор разновидностей и монтаж

Сортамент

Существует несколько видов пластиковых труб, а именно:

• поливинилхлоридные;
• полипропиленовые;
• полиэтиленовые;
• металлопластиковые.

С особенностями каждого из них можно ознакомиться ниже.

Поливинилхлоридные

Применяемые для водоснабжения напорные поливинилхлоридные трубы (НПВХ) изготавливаются из экологически безопасного пищевого материала, тогда как другие виды изделий из ПВХ могут содержать токсичные вещества.

Трубы НПВХ самые экологичные и безопасные для здоровья человека

Производятся напорные трубы путем вытяжки поливинилхлорида, в состав которого добавляют специальные компоненты и смазочные средства. Наличие в материале атомов хлора обеспечивает его cамозатухание в случае возгорания.

Водопровод из пластиковых труб ПВХ может транспортировать жидкость температурой до +40°C. Если воздух вокруг охлаждается до 0°C и ниже, то требуется утепление конструкции, поскольку при таких условиях материал теряет эластичность и может разрушиться.

Средняя цена на пластиковые водопроводные трубы НПВХ ― 10 рублей за метр.

Полипропиленовые

Полипропиленовые трубы для водопровода чрезвычайно прочны, устойчивы к истиранию, гибки, выдерживают температуру до -25°C и практически не подвержены действию ПАВ. Эти качества позволяют им гарантированно отслужить срок в 50 лет.

Водопровод из полипропилена без вреда для материала способен поставлять жидкости температурой до +75°C, а в кратковременном периоде ― до +95°C.

Полиэтиленовые

Пластиковые трубы для водопровода из полиэтилена функционируют в температурном диапазоне 0–+40°C. Они абсолютно безвредны и не влияют на качество транспортируемой питьевой воды.

Полиэтилен сохранит воду для вас в первозданном состоянии

В зависимости от разницы производственного процесса различают пять видов полиэтиленовых изделий:

• ПНД (низкого давления);
• ПСД (среднего давления);
• ПВД (высокого давления);
• РЕХ (сшитый).

С их помощью получаются изделия с разными характеристиками и областью применения.

Металлопластиковые

Металлопластиковые трубы представляют собой конструкцию из трех слоев:

• внутренний слой из сшитого полиэтилена;
• фольга из алюминия толщиной не более ½ миллиметра;
• защитное покрытие из полиэтилена.

Гарантированный период их эксплуатации ― 30 лет, а их рабочая температура в долговременном периоде доходит до 95°C. Возможно также безопасное функционирование в течение нескольких часов при 110°C.

Такое изделие способно выдерживать внутренне давление до 10 атмосфер.

Металлопластиковые выдерживают очень большое давление и смело используются на производствах

Зачем знать диаметр пластиковых труб

Пропускная способность любой трубы напрямую зависит от того, какого она диаметра. Под пропускной способностью понимают соотношение транспортируемого вещества за определенное время.

С помощью этой величины рассчитывают размеры труб и давление в них. Системы водоснабжения не всегда получаются простыми. Так, сложной называется та система, которая предполагает большое количество поворотов и соединений, из-за чего требуется подбирать больший диаметр труб. Длина самой системы также является немаловажным параметром. Если речь идет об обычной квартире, то здесь данный параметр в среднем 10 метров, а трубы используются с диаметром в 20 мм.

Для расчета пропускной способности труб предполагается три способа:

• Применение формул. Здесь актуальны усредненные значения, одним из которых является шероховатость поверхности. Данный параметр, как правило, берется таким – 0.2 мм. Этот способ является довольно сложным, так как требуется множество измерений, разобраться с которыми способен лишь опытный и квалифицированный сантехник;
• Использование таблиц. Отталкиваясь от них, можно рассчитать пропускную способность конкретной трубы из определенного материала;
• Использование специализированных программ. Как правило, они находят применение в том случае, когда монтируется сложная водопроводная система, состоящая из большого количества водоразборных точек.

Любой способ может быть использован и для того, чтобы просчитать пропускную способность труб для всей домашней системы.

Исходя из этого, если требуется заменить трубы, то важно разбираться в их диаметре. Этот параметр напрямую сказывается на комфортности эксплуатации и напоре системы

Как отогреть пластиковую трубу водопровода в земле

Отогреть замёрзшую водопроводную трубу можно, наливая внутрь кипящий раствор поваренной соли. Для этого следует предварительно отсоединить её от кранов, завести шланг таким образом, чтобы торцевая часть упёрлась в ледяную пробку. Как только появится сильный напор воды, это означает, что аварийный участок разморожен.

Мобильная парогенераторная установка для отогревания трубопровода

Многие используют метод подачи электричества, однако он требует соблюдения мер безопасности. Если есть автоклав, воду следует нагреть, подсоединить к нему прочный шланг, продвинуть его к замороженному участку. Горячий пар подаётся через шланг под давлением, который достаточно быстро устраняет обледенение.

Статья по теме:

Полипропиленовые

Этот тип изделия отличается повышенной прочностью и долговечностью. Трубы из полипропилена, используемые для горячего водоснабжения, уверенно прослужат 25 и более лет, а для холодного — свыше 50. Материал очень легкий, что положительно сказывается на удобстве монтажа и транспортировке.

Важным положительным свойством является неизменность характеристик полипропиленадаже при резком колебании температур и замерзании воды.

При монтаже полипропиленового водопровода в местах изгиба используют фитинги. Ввиду повышенной жесткости материала сгибание его обычным способом недопустимо.

Особенности пластикового трубопровода на даче

Благодаря использованию в изготовлении труб качественных материалов готовые изделия обладают целым рядом положительных характеристик, которые ставят окончательную точку для того, чтобы домовладелец отдал предпочтение пластиковой системе транспортировки воды на дачном участке:

• Высокий уровень экологичности, который был достигнут благодаря специфическим свойствам пластика. На таких изделиях не осаживается осадок, содержащийся в воде, и поэтому не заводятся вредные бактерии и микроорганизмы.
• Высокая степень устойчивости к воздействию агрессивной среды, которая позволяет выполнять прокладку водопровода как открытым, так и подземным способом.
• За счёт идеально гладкой поверхности пластиковых труб они обладают повышенной пропускной способностью даже при меньшем сечении в отличие от металлических аналогов.
• Высокая степень эластичности и прочности. Изделие из пластика не разрывается в процессе замерзания воды.
• Пластиковые изделия не боятся воздействия ультрафиолетового излучения.

Благодаря таким характеристикам, системы подачи воды из пластиковых труб, могут одинаково эффективно применяться как для водоснабжения дома, так и для организации полива на приусадебном участке.

Естественно, не лишены пластиковые трубы и определённых недостатков:

• при сильном нагреве пластика материал начинает утрачивать свои первоначальные свойства эластичности и прочности;
• пластик относится к группе горючих материалов;
• под постоянным воздействием солнца снижается эксплуатационный ресурс водопровода;
• в процессе нагрева пластиковые трубы сильно расширяются.

Но недостатки пластиковых изделий с лихвой перекрываются их преимуществами, а, главное, небольшой ценой, поэтому для дачи выбор таких труб считается оптимальным.

Как сделать верный выбор

Параметры труб и их обозначение. Чтобы правильно выбрать полипропиленовые трубы надо уметь разбираться в базовых артикулах и обозначениях на трубах, они указывают на те или иные параметры изделия, область и условия применения.

Обычно обозначение трубы из пластика выглядит так:

• 1.написано «труба»
• 2.аббревиатура материала изготовления.
• 3.значение SDR, означает отношение размера подходящего внешнего диаметра с показателем толщины стенки.
• 4.внешний размер профиля.
• 5.толщина стенок.
• 6.класс по сроку эксплуатации.
• 7.максимальное давление.
• 8.номер по ГОСТ.

Расшифруем маркировку трубы PP-R SDR 11-20´ 1,9 класс 1/1,0 МПа ГОСТ Р 52134-2003.

Труба полипропиленовая из рандом-сополимера SDR 11, имеет внешний радиус в 20 миллиметров, с толщиной стенок 1.9 миллиметров и максимальным допустимым давлением 1 МПа.

Внимание! Маркировка на трубе может содержать другие показатели: структуру изделия, вид материала, значение давления, категорию, сферу применения. По структуре трубы бывают:

По структуре трубы бывают:

• 1.S означает однослойное изделие.
• 2.М означает многослойное изделие.
• 3.TI оснащена теплоизоляцией.
• 4.PP из обычного полипропилена.
• 5. PP-RP означает, что трубы подойдут для систем с высоким давлением.

Трубы отличаются материалом:

1. PPB
2. PPH
3. PPR

Показатель давления:

1.PN 10

2.PN 16

3.PN 20

4.PN 25

Цвет изделия говорит об области применения:

• 1.белый цвет для водопроводов.
• 2.серый цвет для отопления, ГВ и ХВ.
• 3.черный цвет для труб канализации, дренажа.
• 4.зеленый цвет для автономной канализации и водоотведения в частном доме, на даче.

Также на трубах изготовитель может указывать товарный знак, номер сертификата, дату выпуск, партийный номер.

Пластиковые трубы для водопровода

Современная альтернатива металлическим изделиям – это пластиковые трубы, которые имеют массу достоинств и преимуществ по сравнению с более традиционными стальными аналогами. В частности, полимерные изделия имеют небольшой вес, упрощающий транспортировку и монтаж, отличаются хорошими эксплуатационными характеристиками и невысокой стоимостью.

Есть два основных вида пластиковых труб, используемых при обустройстве водопровода:

• Полиэтиленовые;
• Полипропиленовые.

Стоит рассмотреть оба вида детальнее.

Полиэтиленовые трубы

Одним из материалов, используемых для изготовления пластиковых труб, является сшитый полиэтилен, который за счет особой технологии производства имеет повышенные прочностные характеристики без потерь гибкости и эластичности. Также существуют трубы низкого давления ПНД, но они не очень подходят для использования в условиях квартиры.

Трубы из сшитого полиэтилена являются отличным материалом для обустройства холодного и горячего водоснабжения в квартире. Данный материал может работать при температуре транспортируемой среды до +95 градусов, чего вполне достаточно для водопровода.

Немаловажным качеством труб из полиэтилена является их пластичность. Водопровод, собранный из таких труб, даже при промерзании не разрушается, что является особенно важным для частных домов. В квартирах же более актуальна гибкость, которая позволяет придавать трубопроводу необходимую форму.

Поливинилхлоридные трубы

Недорогой и практичный вариант. Подходит для подачи холодной или горячей воды. Для соединения отдельных элементов используются фитинги или специальное клеящее вещество. Но следует отметить химическую активность поливинилхлорида, вследствие чего в воду могут выделяться элементы, вредные для человеческого организма.

Полипропиленовые трубы

Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.

Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.

Какие виды труб для водоснабжения часто используются

Поливинилхлоридные трубы для водопровода (ПВХ)

Изделия из ПВХ

Считается, что именно ПВХ трубы для водопровода стали первыми использоваться для замены старых систем. С их помощью монтируется водоснабжение и отопление, причём прокладка контуров возможна, как внутри зданий, так и с внешней стороны. Особенностью этого вида изделий являются способы соединения.

Элементы сборки трубопровода

Их можно состыковывать друг с другом при помощи холодной сварки, а также используя метод «в раструб». Монтаж ПВХ труб осуществляется с минимальным количеством слесарного инструмента и не требует от мастера специальной подготовки.

Сборка труб ПВХ

Обратите внимание, что для создания водопроводного (отопительного) контура потребуются соответствующие фитинги. По стоимости ПВХ трубопровод является самым дешёвым, если сравнивать с другими видами полимерных изделий

По этой причине такие трубы пользуются большим потребительским спросом.

пвх трубы для водопровода

Полипропиленовые трубы для водопровода

В отличие от поливинилхлоридных изделий,полипропилен бывает однослойной конструкции, а также состоит из нескольких видов материалов. В продаже этот вид трубопровода бывает стандартной длины – 4 м. Наружные габариты изделий составляют 16−125 мм.

Чтобы осуществить соединение различных участков системы используется специальное оборудование, позволяющее выполнять сварку термопластическим способом. Полипропилен легко соединяется со стальными трубами различных диаметров, для чего применяются фитинги с соответствующей резьбой. В большинстве случаев этот тип трубопровода применяется при монтаже контура подачи холодной воды, однако он применим и для отопительных систем.

Стыковка полипропилена при помощи клеяПолипропиленовые трубы для водопровода

Металлполимеры

Не так давно на отечественном рынке появились металлполимерные трубы. По сути, они являются металлопластиковыми изделиями, в конструкции которых есть фольга из алюминия, что значительно снижает расширение материала при нагревании. Полимеры выдерживают температуру до 95°C, устойчивы к деформациям изгиба. Монтаж осуществляется при помощи прессования составных частей либо методом навинчивания.

Применение металлполимерных трубметаллопластиковые трубы для водопровода

Полиэтиленовые низкого давления (ПНД)

Полиэтиленовый трубопровод применяется для обустройства водосточных и канализационных систем. От других видов пластиковых изделий их отличает возможность использования в условиях низких температур до –20°С. Максимальный диаметр изделий достигает 160 мм. Стыкуются трубы посредством:

• применения электросварных муфт;
• стыковой сварки;
• фитингов (латунь, полипропилен).

На готовых изделиях имеется маркировка, которая обозначает, какое давление пластик может выдержать. Так, при наличии литеры «С» её прочность не превышает 0,6МПа, «Т» – 1 МПа.

Сварка ПНД трубПНД трубы для водопровода

Сшитый полиэтилен (РЕХ)

Трубы изготавливаются посредством специальной обработки исходного материала под большим давлением, в результате чего образуется повышенная устойчивость к перепадам температур. При «сшивке» чаще всего используется пероксидный способ и метод электронного облучения. Сшитый полимер обычно используется для оборудования систем отопления и прокладки водонапорных магистралей. На сегодняшний день эти изделия считаются самыми прочными и долговечными.

Сшитый полиэтилен (РЕХ)

Монтаж

Собрать пластиковый водопровод своими руками ― дело нехитрое, но требует четкого соблюдения всех правил. Весь процесс состоит из двух этапов: подготовки и сборки.

Первый этап подразумевает построение схемы трубопровода и подбор инструментов. Схема выполняется в виде чертежа или как разметка на стенах комнаты. При ее составлении следует учитывать, что система внутреннего водоснабжения состоит из нескольких элементов: распределительной магистрали, ввода, водомерного узла, стояков, запорной, регулирующей и водоразборной арматуры, а также насосов и баков. Все они должны быть отмечены на схеме. Такая мера позволит выбрать наиболее удачное расположение водопроводной сети и избежать ошибок ее установки.

Подбор инструментов осуществляется в зависимости от типа используемых материалов и способа их прокладки. Могут понадобиться:

• фитинги;
• аппарат для сварки;
• опора;
• приспособление для резки труб.

Монтаж водопровода из каждого вида пластика имеет свои особенности.

Сборка металлопластиковых труб осуществляется двумя способами: прессовым и цанговым. Прессовое соединение водопроводных труб осуществляется с помощью пресс-клещей и обжимного пресса. Этот способ считается самым надежным, но требует дорогостоящего оборудования и арматуры. Цанговое крепление производится одноименными фитингами из латуни. Благодаря этому методу водопровод из пластиковых труб при необходимости легко демонтируется. Но под действием повышенных температур соединение может нарушиться, поэтому его состояние следует периодически проверять, и в случае надобности выполнять замену деталей.

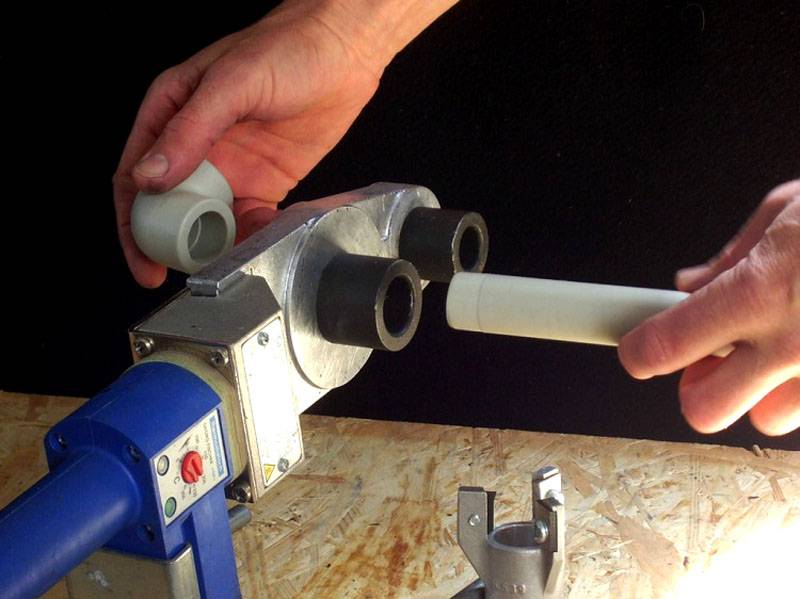

Крепление пластиковых труб из полипропилена происходит методом сварки. С помощью специального аппарата при определенной температуре выполняется нагрев трубы в месте соединения с внешней стороны. Далее нагревательный элемент вставляется в пластиковый фитинг на некоторое время, после чего детали трубопровода аккуратно соединяются.

Крепление пластиковых труб осуществляется с помощью специальной сварки

В ходе процесса важно строго соблюдать температурный режим и продолжительность, поскольку недогрев не обеспечивает эффективное запаивание, а перегрев деформирует детали. Значение параметров зависит от диаметра и толщины изделия представлено в специальных таблицах. Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки

Монтаж труб ПВХ своими руками возможен двумя вариантами — в раструб или методом холодной сварки.

Первый способ чрезвычайно прост и заключается в последовательном соединении элементов с использованием резинового кольца в качестве уплотнителя.

Монтаж труб водоснабжения с помощью метода холодной сварки происходит следующим образом:

Для того чтобы убедиться в соответствии размеров деталей, необходимо соединить их «всухую».

1. Края труб обрабатываются напильником или специальным ножом.
2. Элементы в местах соединения покрывают праймером, который очищает и подготавливает поверхность для наиболее эффективного взаимодействия с клеящим составом.
3. На внешний край трубы и внутреннюю часть фитинга наносят специальный агрессивный клей, который меняет структуру верхнего слоя пластика, обеспечивая взаимопроникновение молекул контактирующих частей. Таким образом получается надежная фиксация деталей.

Для соединения пластиковой и металлической трубы используют спиральный двойной переходник, на одну сторону которого нанесена резьба для металлической детали, а на другой — гладкий конец для пластика.

Опоры

Выбор опоры — ответственная задача. Она обеспечивает поддержку, в которой нуждается водопровод из пластиковых труб, увеличивает качество его функционирования и срок службы.

Опоры бывают нескольких видов:

• неподвижная;
• подвижная;
• скользящая;
• хомутовая.

Неподвижная опора поддерживает конструкцию снизу и предохраняет от перемещения.

Подвижная опора для водопроводов защищает трубы, располагающиеся над землей, от действия негативных погодных условий и стихий (сейсмическая активность, ветер и другие). Благодаря такой опоре труба не раскачивается по вертикали, но подвержена умеренным колебаниям.

https://youtube.com/watch?v=3NQ6eyjoFqk

ПОСМОТРЕТЬ ВИДЕО

Скользящая опора для водопровода поддерживает трубопровод и помогает распределить оказываемое на него давление.

Скользящая хомутовая опора для трубопроводов производится из стали. Она обеспечивает им надежную поддержку, но предусматривает некоторое расширение или вибрацию элементов. Пластиковые трубы для водопровода

Маркировка и технические характеристики

Для выбора труб под собственные нужды не обойтись без умения читать маркировку материала. Ее располагают вдоль изделия и пишут много характеристик.

Как правило, первым идет торговая марка, затем тип материала. Этот параметр имеет много значений, некоторые из них следующие:

• PPH — обозначает гомопропилен. Указывает на высокую прочность и надежность, подходит для транспортировки воды;
• PPB — маркировка блоксополимера. Он предназначен для применения в промышленных целях: прокладка коммуникаций, теплых полов;
• PPR — изготовлено из рандомсополимера. Основным назначением таких труб является подача холодной либо горячей воды;
• PPS — обозначает особый материал для использования в сложных условиях, устойчивый к воздействию высоких температур.

Следующий параметр указывает на отношение наружного диаметра к толщине стенки. Чаще всего оно обозначается тремя вариантами аббревиатур — S, SDR, PN. Значение SDR можно рассчитать по формуле 2S + 1, где S обозначает серию. Она указывает, во сколько раз допустимое давление превышает рабочее, под которым подается наполнитель.

Чем меньше SDR, тем толще стенка трубы — это значит, что из двух изделий большие нагрузки выдержит то, у которого SDR меньше.

С другой стороны, толстостенная труба обладает меньшей пропускной способностью. Для водопроводных систем использование труб со значением SDR больше 9 экономически невыгодно. Аббревиатура PN используется редко, ее значение определяет толщину стенок по трем категориям:

• 1.0 — тонкостенная;
• 2.0 — средней толщины;
• 2.5 — толстостенная.

Кроме этого PN используют для указания номинального давления — PN (2.5) означает 25 бар.

Следующая характеристика — классы, указывающие рабочее давление, при котором трубопровод из данного материала послужит 50 лет. Всего таких классов пять, а их значения находятся в техпаспорте на изделие.

По своему вкусу владелец жилья может выбрать цвет труб. Их изготавливаю в следующей цветовой гамме:

• белый;
• серый;
• зеленый;
• черный.

Если труба армированная, это будет отражено в маркировке:

1. Al — обозначает алюминиевую фольгу.
2. FB, GF, FG указывает на стекловолокно.

В число основных характеристик входят также назначение и размеры пластиковых труб. Различают напорные и безнапорные изделия. По длине они изготавляются от 1 до 6 м. Толщина стенок тоже делается разной, поэтому водопроводы рассчитаны на работу при разных показателях давления.

Диаметр изделий из пластика варьируется от 12 до 630 мм, но в домашних водопроводах трубы с диаметром больше 50 мм не используют.

Применение тонкостенных полимеров ограничивается диаметром 25 и 50 мм, полиэтиленовые трубы идут любого диаметра, металлополимерные для разводки горячей и холодной воды — 16 х 2, а полипропиленовые используют с диаметром 25 и 30 мм. Для стояков подходят изделия с раструбами, что значительно облегчает монтаж.

Еще одной характеристикой полимерных труб является вес. Этот параметр зависит от толщины стенок, материала и длины изделия. Один метр трубы с наружным диаметром 16 мм и толщиной стенки в 2 мм тянет на 100 грамм.

Температурные характеристики считывают по классу, указанному в маркировке, и по цветовым полосам:

• красная разрешает применять трубы для транспортировки горячей и холодной воды;
• синяя — только для холодной жидкости с максимальной температурой +45°С.

Преимущества и недостатки металла

Все варианты труб из этого материала отличаются высокой прочностью. Поэтому их можно выбрать, правильно подобрав диаметр, для установки водопровода в частном жилье или в квартире на особо сложных участках. Они отлично переносят как внутренние, так и внешние нагрузки.

Если используется медь или нержавейка, то конструкция, сделанная из них, прослужит очень долго. Но есть и кое-какие минусы, к примеру:

1. Большой вес.
2. Подверженность коррозии.
3. Высокая цена.
4. Сложность сборки.

Поэтому такие трубы крайне редко используются для водопровода квартир, разумнее их использование на промышленных предприятиях. Особенно там, где требуется большой диаметр.

Сцепление труб осуществляется двумя способами: разборным и неразборным. При разборной сборке сцепление всех отрезков трубы между собой осуществляется посредством резьбовых фитингов и других стыковочных элементов. Для такой работы потребуются гаечные ключи. Но сам процесс достаточно длительный и сложный. При неразборном монтаже используется сварка, особенно если стояк имеет большой диаметр. Процесс значительно проще, описанного выше, но требует наличие специализированных инструментов и опыта. А какие методы использовать, решать только владельцам жилья.

Как правильно выполнить монтаж пластиковых труб для водопровода своими руками

Чтобы правильно развести водопровод дома, следует составить схему прокладки водопровода, рассчитать количество соединительных элементов, а также крепления

Обратите внимание, что допускается укладка магистралей снаружи навесным способом, а также посредством монтажа в заранее приготовленные ниши стен (штробы). При составлении схемы обязательно следует учитывать те места, где пластиковая магистраль будет проходить через стены и перегородки

Также следует рассчитать количество поворотов контура, коленей, фитингов и муфт.

Пример разводки водопроводной магистрали

После закупки оборудования, нарезки магистралей нужной длины приступают к пайке элементов при помощи специального аппарата. Для различного диаметра полимеров существуют определённые насадки, которые позволяют быстро состыковывать различные части.

Сварка полимерных частей водопроводной магистрали

Лучше использовать для монтажных работ профессиональное оборудование и избегать кустарных способов соединения полимеров. Это позволит избежать дефектов при сборке контура и возможного протекания стыков.

Соединительные элементы, используемые при монтаже водопровода

Статья по теме:
