Особенности плинтусных систем отопления

Монтаж системы водяного теплого плинтуса

Монтаж электрического теплого плинтуса очень прост: закрепляем на стене. Все, система готова к эксплуатации. Осталось включить в розетки. Главное, чтобы было правильно рассчитано сечение провода, стояли защитные автоматы правильного номинала. Это и есть основная проблема в случае использования электрического теплого плинтуса. Водяной же монтировать намного сложнее. Все должно быть собрано в единую систему, а это непросто.

Монтаж греющего плинтуса: надо знать нюансы

Расчет плинтусного отопления

Полный теплотехнический расчет отопления — дело долгое и сложное

Учитывается размер и геометрия помещения, материал стен, пола, потолка, принимается во внимание степень утепления всех элементов конструкции, в том числе и окон, дверей. В общем, расчет совсем непростой

Потому чаще всего берут среднюю цифру, которая выведена в результате анализа многих расчетов.

Считается, что для обогрева одного квадратного метра площади помещения со средним утеплением необходимо 100 Вт тепловой энергии. То есть для расчета мощности теплого плинтуса необходимо умножить площадь комнаты на 100. Получите требуемую цифру. Именно столько (а лучше больше примерно на 20-25%) должны давать в сумме все элементы теплого плинтуса.

Пример технических характеристик теплого плинтуса Best Board для разных режимов работы системы

Например, площадь комнаты 18 квадратных метров. Для ее отопления понадобится 1800 Вт. Далее смотрим, какое количество тепла выделяет один метр отопления. Работать водяной греющий плинтус может в разных режимах, в зависимости от режима выделяет разное количество тепла. В таблице выше представлен данные для одной из систем. Для примера возьмем теплоотдачу одного метра теплого плинтуса из этой таблицы (у других производителей могут быть существенные отличия).

Например, система будет работать с температурой подачи 50 °C. Тогда один погонный метр выдает 132 Вт тепла. Для обогрева данной комнаты необходимо будет 1800/132=13,6 м теплого плинтуса. При заказе лучше добавить запас в 20-25%. Этот запас необходим для того чтобы система не работала все время на пределе. Это раз. А также на случай аномальных холодов. Это два. Итак, с запасом берем 17 метров.

Еще раз обращаем ваше внимание: это средние данные для некоторого усредненного дома. Причем тут не учитывается даже высота потолков

Она снова-таки взята средняя — 2,5 метра. Если у вас утепление лучше, вам потребуется меньше тепла если хуже «среднего» — больше. В общем, этот метод дает только приблизительные расчеты.

Как действовать

Первое что надо сделать — нарисовать план, на котором обозначить длину каждого отопительного прибора, длину соединительных трубок. Ведь длинна теплого плинтуса не всегда равна периметру комнаты. В этом случае отрезки обогревательных приборов соединяют между собой медными или полимерными трубами. Использовать стальные нежелательно, так как они химически взаимодействуют с медью (она постепенно разрушается).

Подготовка к монтажу происходит задолго до его фактического начала. В самом начале ремонта, еще до начала выравнивания пола, от котла или коллекторного узла тянутся трубы к месту подключения теплого плинтуса. Трубы укладываются, тестируются на целостность, заливаются стяжкой в заполненном состоянии под давлением (рабочее давление в частном доме 2-3 Атм, в многоэтажном надо узнавать в ЖЭКе). Затем проводятся все ремонтные работы и только после финишной отделки стен и пола начинается монтаж теплого плинтуса. Вот его порядок:

• По периметру стен крепится теплоотражающая лента. Она предотвращает расход тепла на обогрев стены.
  Крепится теплоизоляционная лента, а поверх нее крепежные элементы
• Поверх ленты с шагом 50-60 см устанавливаются крепежные элементы. Они фиксируются к стене при помощи дюбелей или саморезов (в зависимости от материала стен).
• В крепежных элементах согласно плану закрепляются отрезки греющего плинтуса, соединятся между собой медными или полимерными трубами.
  Устанавливаем куски и соединяем их в единое целое
• Герметичность системы проверяется при помощи опрессовки.
• Если все нормально, подключаются трубы от коллекторного узла или от котла, система заполняется теплоносителем и тестируется.
  Так все выглядит когда все сделано
• После успешных испытаний устанавливаются декоративные крышки, система плинтусного отопления готова к работе.

Собственно, монтаж теплых плинтусов не слишком сложен

Но важна герметичность соединений и на это необходимо обратить особое внимание

Достоинства и недостатки плинтусных систем отопления

Мы подошли к самому важному разделу нашей статьи – сейчас мы будем рассказывать о положительных и отрицательных характеристиках систем плинтусного отопления. После прочтения вы сможете принять какое-либо решение в плане целесообразности использования подобного способа обогрева

Для начала мы рассмотрим положительные черты.

Основные достоинства

Давайте представим достоинства плинтусных систем отопления в виде списка:

Плинтусные системы отопления равномерно прогревают помещение.

• Компактность оборудования – несомненный плюс, учитывая желание потребителей сделать отопление более невидимым. Эта проблема наиболее актуальна для тех, кто хочет сделать в своем жилище дизайнерский ремонт, не терпящий видимости каких-либо деталей инженерных систем;
• Равномерный прогрев комнат. Некоторые люди крайне чувствительны к изменению температуры буквально на 1-2 градуса. В результате чего они прекрасно чувствуют разницу температур между серединой комнаты и вблизи полов. Плинтусное отопление обеспечивает обогрев прямо от напольного покрытия;
• В комнатах всегда теплые стены – испускаемый плинтусными конвекторами воздух поднимается вверх вдоль стен, обеспечивая их постепенный прогрев. Благодаря этому в комнатах создается вполне комфортная обстановка;
• Возможность сочетания с любыми другими отопительными приборами – например, ничто не мешает использовать плинтусное отопление совместно с теплыми полами или с привычными радиаторами;
• Отличный обогрев панорамных окон – если в вашем доме есть панорамные окна и вы хотите защититься от идущего от них холода, используйте плинтусные системы отопления;
• Возможность работы на охлаждение – актуально для водяных систем, в которые подается охлажденный теплоноситель (по аналогии с некоторыми моделями внутрипольных конвекторов);
• Низкая температура корпусов радиаторов – обеспечивает безопасность пользователей и домашних животных. Этот плюс наиболее актуален при наличии в доме маленьких детей.

Таким образом, плинтусное отопление можно назвать эффективным, безопасным и вполне практичным.

Основные минусы

Помимо положительных черт, у плинтусных систем есть и некоторые недостатки:

Пространство у плинтусного радиатора должно быть свободным, к ним нельзя вплотную приставлять мебель.

• Дороговизна радиаторов – актуально как для электрических, так и для водяных приборов;
• Ограничения по установке мебели – ее нельзя устанавливать вплотную к оборудованию, что приводит к снижению эффективности отопительной системы;
• Ограниченность длины одного направления – максимальная длина не должна составляет больше 15 метров.

Некоторые источники заявляют о том, что плинтусное отопление обладает экономичностью. На самом деле, это утверждение не имеет достаточных оснований – оно не характеризуется экономичностью, но и не приводит к увеличению затрат на обогрев. В общем, вы можете забыть о том, что это оборудование поможет сохранить деньги в вашем кошельке.

Кстати, есть и еще один недостаток, важный для тех, кто владеет корпусной мебелью. Все дело в том, что она монтируется вплотную к стенам и делает установку систем плинтусного отопления невозможной.

Электрический и водяной теплый плинтус: цены на различные типы моделей

Один из первых аспектов, о котором задумывается каждый, прежде чем купить водяной теплый плинтус – цена такого устройства. Поскольку никак нельзя сказать, что такие системы относятся к дешевым, нужно реально представлять их стоимость и делать выбор с учетом своих финансовых возможностей. Рассмотрим цены тепло плинтусов на примере популярных моделей.

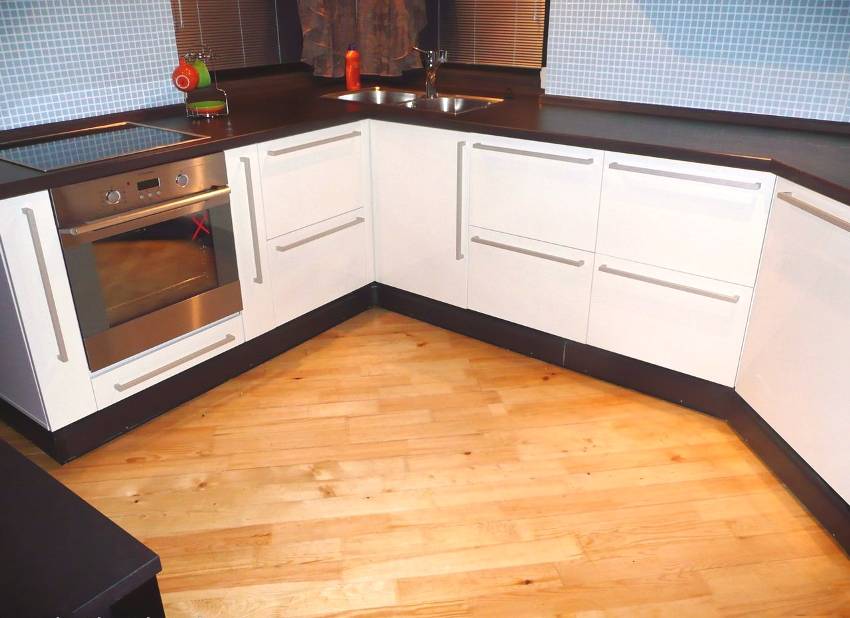

Электрический теплый плинтус, встроенный в кухонную мебель

Профессиональная установка водяного тепло плинтуса: цена работ

Если с электрическими плинтусами всё более или менее просто и понятно, то для установки водяных моделей достаточно часто приходится привлекать специалистов. И в этом случае, кроме как купить теплый водяной плинтус, вам предстоит найти мастера, который будет готов провести качественную установку за приемлемую цену.

Начинать поиски специалиста лучше всего с опроса знакомых. Возможно, кто-то уже пользовался услугами конкретного мастера или агентства. Если же нет, рекомендуется посетить соответствующие разделы форумов вашего города, где вам наверняка подскажут, к кому можно обратиться. Там же вам могут подсказать и где купить теплый плинтус, цена за метр которого будет оптимальной.

Водяной теплый плинтус можно установить своими руками

Средняя цена на установку теплых плинтусов в Москве – 1200-1400 рублей за один погонный метр

Конечно, некоторые частные мастера делают это значительно дешевле, однако здесь стоит соблюдать осторожность и обращаться к ним только в том случае, если вам его рекомендовали. Помните, что некачественно проведенная установка обойдется вам значительно дороже, так как протечки могут стать причиной порчи вашего имущества, не говоря уже о том, что все работы придется переделывать заново

Пожалуй, самый лучший вариант – заказать установку плинтусов непосредственно у производителя. Так вы будете уверены, что мастера точно знают, как правильно должна быть установлена именно эта модель плинтусов. Более того, они смогут помочь вам с расчетом необходимого количества и мощности, чтобы в помещении не было слишком холодно или слишком жарко.

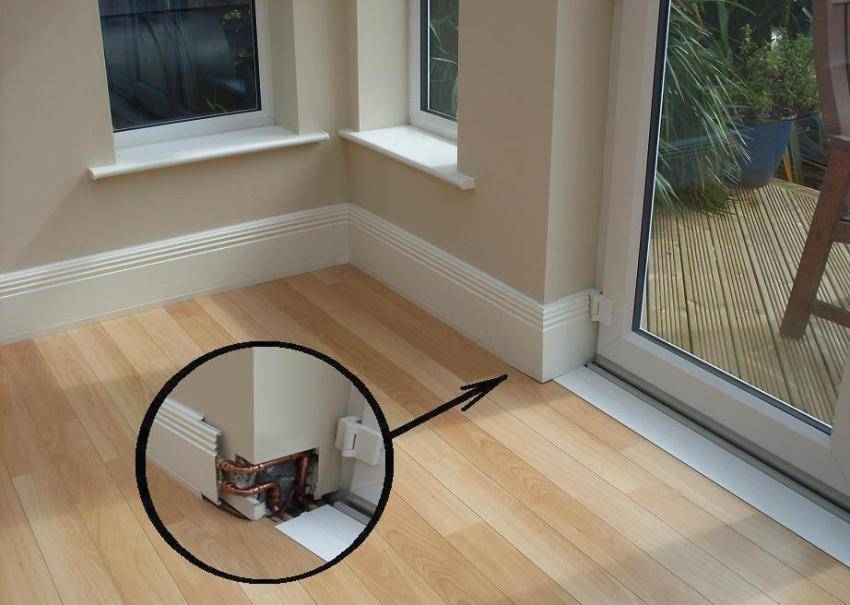

Водяной теплый плинтус смонтирован внутри настенного молдинга

Как видно из всего представленного, тепло плинтусы – достойная альтернатива привычной системе отопления. Они занимают незначительное место и могут быть установлены там, где обычные радиаторы просто не поместятся. В зависимости от того, какой тип более подходит для вас, вы можете выбрать электрические или водяные модели, а установка вполне может быть проведена самостоятельно. Для этого достаточно лишь ознакомиться с инструкцией или посмотреть обучающее видео.

https://youtube.com/watch?v=vbnALq9kIBc

Достоинства и недостатки

Давайте сравним водяные плинтусные радиаторы отопления с традиционными алюминиевыми и биметаллическим батареями.

Восторг и обожание

Плинтусное отопление не занимает места в помещении. Вообще. Оно просто незаметно: мебель можно расставлять вплотную к стенам, стулья и кресла устанавливаются в любом удобном месте. Плинтусное отопление подойдет как для линолеума, так и для ламината.

• Стены прогреваются по всей высоте, снизу доверху. Про промерзание неутепленных углов можно забыть – вся стенка над батареей (то есть по всему периметру комнаты) делается равномерно теплой;
• Габариты радиатора позволяют разместить его под панорамным окном, создав тепловую завесу. Раз так – можно не бояться грибка на откосах и конденсата на стеклах;

Радиатор на фото создает тепловую завесу перед панорамным окном.

Мало того: инфракрасная передача тепла (пусть даже составляющая небольшую часть от общей тепловой мощности прибора) прогревает пол возле стены, находящийся на минимальном расстоянии от прибора. Теплый пол способствует эффективному прогреву помещения по всему объему и дарит ни с чем несравнимое ощущение комфорта.

Схема нагрева.

Сдержанная критика

Она сводится лишь к двум пунктам.

Суммарная стоимость плинтусного отопления гораздо выше, чем у обеспечивающего ту же теплоотдачу комплекта алюминиевых или биметаллических радиаторов. Приборы достаточно дороги сами по себе благодаря применению медно-алюминиевых теплообменников, а значительная протяженность внутриквартирного контура тоже не способствует снижению расходов;

Плинтусный конвектор отопления виды и область применения

04 февраля 2019

Плинтусный конвектор – новшество в отоплении жилого помещения, но уже заслужившее сердца многих хозяев частных домов и обычных квартир. О выборе плинтусного конвектора поговорим сегодня, в этой статье.

Плюсы и минусы плинтусного конвектора

Конвектор – отопительный прибор, принцип работы которого основан на конвекции. Нагревательный элемент внутри конвектора согревает воздух вокруг себя. Горячий воздух легче холодного, он поднимается наверх, вытесняя холодный воздух вниз, где он попадает в область действия конвектора. Таким образом происходит смешение потоков воздуха, помещение быстро и постепенно прогревается. Плинтусный конвектор работает по аналогичному принципу, особенность его только в расположении – устройство находится под уровнем пола и выдает свое присутствие только узкой и длинной решеткой на полу.

К преимуществам плинтусного конвектора относятся:

• Компактность. Единственный отопительный прибор, не занимающий полезное пространство комнаты. Помимо миниатюрных размеров можно выделить еще и отсутствие негативного влияния на интерьер помещения – конвектор незаметен, а, следовательно, его не нужно подбирать по стиль интерьера.
• Безопасность. Нагревательный элемент спрятан глубоко за решеткой, отсутствуют риски ожогов при случайном прикосновении.
• Равномерный прогрев воздуха. Благодаря расположению на уровне пола, прогрев воздуха происходит полноценно, без холодных участков.

Необходимо учесть и недостатки плинтусного конвектора перед покупкой техники.

• Стоимость конвектора высока, за удобство и практичность приходится платить.
• Из-за небольшой мощности прибора, для полноценного прогрева помещения приходится укладывать конвектор вдоль всей стены, а в угловых комнатах – у нескольких стен.
• Непростой монтаж, требующий поднятия пола, что связано со сложностями в случае невысоких потолков. Чаще всего, для монтажа плинтусного конвектора необходим вызов бригады специалистов, что означает дополнительные траты.

Виды плинтусных конвекторов

Существует два вида плинтусных конвекторов, различающихся только источником тепловой энергии.

Электрический плинтусный конвектор. Питание плинтусного электроконвектора – электроэнергия. Нагрев воздуха происходит за счет нагревательного элемента большой площади, расположенного внутри конвектора. Преимущество электрического плинтусного конвектора заключается в простом и быстром монтаже, при наличии опыта в электромонтажных работах не потребуется даже вызов специалиста. Однако, имеется и недостаток электрического плинтусного конвектора, заключающийся в высокой стоимости теплоносителя, из-за чего установка подобных моделей выбирается хозяевами только в безвыходных случаях.

Водяной плинтусный конвектор. Как ясно из названия, теплоноситель для водяного конвектора – обычная вода. Водяной плинтусный конвектор подсоединяется к системе отопления, является по сути обычным радиатором отопления, только компактно и незаметно расположенным. Преимущество водяного плинтусного конвектора в стоимости обслуживания и цене на оборудование. Недостаток водяного плинтусного конвектора в необходимости вызова бригады мастеров для установки и подключения прибора.

Особенности установки плинтусного конвектора

Если вы решите провести монтаж плинтусного конвектора своими руками, вам пригодятся советы профессионалов, рассказывающие об особенностях этой работы.

• Монтаж водяного плинтусного конвектора заключается в подведении труд отопления и соединении их с радиатором. Сложности связаны с близостью к полу, с гаечным ключом не очень удобно работать.
• Монтаж электрического плинтусного радиатора не требует выведения труд, но к каждому прибору необходимо прокинуть отдельную электрическую линию.
• Между конвектором и полом необходимо оставить расстояние не меньше 2 см, оно требуется для благополучного движения воздуха.
• Перед запуском водяного конвектора тщательно проверьте все соединения, чтобы избежать протечек.
• Для безопасности использования электрического конвектора проведите обязательное заземление сети.

Плинтусный конвектор отопления – современный и удобный способ нагрева помещения, популярность которого растет с каждым годом.

Станьте нашим автором

Принцип работы плинтусного радиатора

Радиаторы для плинтусного отопления могут работать с жидким теплоносителем и с электрическими нагревателями.

Плинтусные радиаторы отопления водяные очень похожи на советские ребристые батареи, которые повсеместно устанавливались в квартирах, только в уменьшенном варианте. Это две трубки, соединенные пластинами. За счет этого увеличивается площадь теплообмена. Изделие изготовлено из меди, так как ее теплопроводность выше, чем у стали или алюминия.

Плинтусное отопление с радиаторами может быть водяным или электрическим. В любом случае сначала осуществляется монтаж самих теплообменников. В комплекте к радиаторам идет короб. Сначала устанавливается крепление для короба, а потом медный теплообменник крепится к стене. Если речь идет про плинтусное водяное отопление, то нужно подключить контур к котлу и залить жидкость в систему отопления. По верхней трубке пускается подача, а по нижней обратка. Все как в обычном контуре, плинтусная разводка системы отопления в этом плане ничем не отличается.

В конце короб закрывается крышкой, на которую с внутренней стороны наклеена алюминиевая лента. Она отражает тепло, чтобы оно не проходило прямо в помещение. Плинтусное отопление водяное все свое тепло должно отдавать стене, это ключевой момент данного метода нагрева помещения. Диаметр трубок подобран неслучайным образом.

Поэтому нужны мощные насосы. Примечательно, что дельта температур подачи и обратки составляет не более пяти градусов, в то время как в обычной системе этот показатель достигает двадцати градусов. Также температура воды в системе не превышает 60 градусов. Алгоритм работы водяного плинтусного отопления:

• теплоноситель циркулирует по радиаторам и нагревает пластины;
• пластины передают тепло стене;
• стена равномерно нагревается и отдает свое тепло в помещение.

Такая вот мудреная схема. Зачем это нужно? По задумке такой метод обогрева позволяет распределить тепло равномерно. Если нет конвекции, значит, отсутствуют потоки воздуха, которые гоняют пыль

Насколько это важно решайте сами. Ведь кроме конвекции от отопления в доме есть еще люди и животные, они перемещаются и тоже создают движения воздуха

Пылесос или веник в этом случае, вообще, враг номер один.

Плинтусное отопление электрическое несколько отличается от водяного. В те же медные радиаторы вставляется специальный нагревающий стержень. Жидкий теплоноситель в данном случае не используется. Стержень вставляется в нижнюю трубку, а в верхней трубке проходит кабель, который снабжает нагревательный элемент в каждом радиаторе электричеством. Алгоритм работы ничем не отличается от водяного – главное, нагреть стены.

Пошаговая инструкция самостоятельного монтажа

Теплый плинтус можно монтировать на каких-либо поверхностях, например, деревянную, каменную кладку, бетонную, гипсокартонную и прочие.

Самостоятельная установка осуществляется в последовательности:

1. Заранее предусматривают все точки вывода в местах, где будет подключаться система. Расчет следует производить в зависимости от мощности таким образом, чтобы она не превышала допустимую нагрузку термостата.
2. Подведение электропитания к монтажной коробке. Ее устанавливают на расстоянии около 5 см от поверхности пола. Желательно этот этап работы выполнять под наблюдением специалиста.
3. На чистую поверхность стены (в местах монтажа плинтуса) проклеить изоляционную ленту, толщина которой составляет 3 мм. Класс возгорания ленты – трудно воспламеняющийся.
4. Установка нижней рейки, представляющей собой профиль из алюминия. Выполняется разметка стены по уровню на расстоянии около 1 см в высоту от поверхности пола. К стене прикладывают панель, и намечают отверстия для высверливания. В отверстия вставляют дюбели, и крепят модуль плинтуса. По такой схеме устанавливают все последующие модули.
5. На держатели-клипсы, которые крепятся шагом в 40 см, насаживают верхний алюминиевый профиль.
6. В нижнюю медную трубу нагревательного модуля вставляют электрический нагревательный элемент (максимальная температура его поверхности составляет 120 градусов Цельсия, длина: 140 Вт – 70 см, 200 Вт – 1 м, 300 Вт – 1,5 м, 500 Вт – 2,5 м), после чего модуль вставляют в клипсы. Нагревательный модуль не должен касаться стены и изоляции, просвет между стеной должен составлять не менее 4 мм.
7. Дополнительно выполняется изоляция термоусаживаемой трубкой нагревательных элементов, закрываются защитным пластиковым коробом и ставятся торцевые и угловые элементы.
8. Соединение секций между собой. Стыкование выполняется посредством силового термостойкого (термостойкость не ниже 180 градусов) кабеля с силиконовым покрытием. Если есть необходимость соединительный кабель можно скрыть, для этого в стене вырубают каналы, в которых размещают кабель.
9. Крышкой закрывают плинтус.
10. После установки всех элементов конструкции, осуществляется замер сопротивления изоляции.
11. Установка и подключение термостата. Терморегулятор следует устанавливать на высоте около полутора метров, напротив теплообменников рядом с розетками и выключателями. Для его установки следует приложить в месте установки его заднюю часть к стене и разметить отверстия для бурения под дюбели диаметром 6 мм. Закрывают терморегулятор крышку, и проверяют срабатывание реле.
12. Подключение системы к сети. Подсоединение к электросети теплообменников осуществляют параллельно. Само подключение выполняют через распределительную коробку или термостат.

Как установить плинтусный обогреватель

К сожалению, это не то, что вы, как правило, можете сделать все самостоятельно, так как большинство плинтусных обогревателей, как правило, устанавливаются на кухнях, а иногда и в ванных комнатах.

Очевидно, что если вы используете систему, для которой не требуется вентилятор, например, обогреваемые плинтусы, вы не будете подвержены этому ограничению.

Как правило, для подключения нагревателя вам потребуется ответвление, но следуйте инструкциям производителя. Плинтусные обогреватели классифицируются как стационарные приборы, и электрическое соединение должно быть подключено через двухполюсную  плавкую отводную линию с минимальным зазором 3 мм. Прибор должен быть заземлен.

Многие модели плинтусных нагревателей не будут работать с трубами центрального отопления с микропроходным отверстием, поэтому перед покупкой обязательно проверьте, есть ли у вас система центрального отопления с микропроходным отверстием.

Подсоедините проточный и обратный трубопроводы нагревателя в соответствии с инструкциями производителя. Рекомендуется установить запорный клапан на обоих концах, чтобы можно было извлечь устройство для ремонта или обслуживания. Большинство блоков снабжены гибким шлангом для облегчения подключения, но при подключении убедитесь, что они не перегибаются.

Обогреватель следует устанавливать на ровной ровной поверхности за плинтусом. Инструкции подтвердят размер отверстия, необходимого для нагревателя, и требуемый воздушный зазор вокруг него. Не рекомендуется устанавливать обогреватель на ковровое покрытие, если это возможно. После установки не должно быть доступа к устройству, кроме как через решетку перед цоколем.

Будет процесс ввода в эксплуатацию, который характерен для каждого нагревателя, но это будет включать в себя удаление воздуха из системы. Следуйте инструкциям, чтобы сделать это.

Установка плинтусного обогревателя — это относительно простая работа, и, за исключением электромонтажных работ, это проект, с которым большинство энтузиастов-любителей может с готовностью справиться. Обогреватели на цокольном или плинтусе являются отличной идеей по экономии места для замены традиционных радиаторов и должны рассматриваться как отличная альтернатива им.

Описание и принцип работы

Плинтусная система отопления — прекрасная альтернатива тёплому полу, который довольно сложно установить. Обычные радиаторы дают мало пользы, поскольку от них нельзя ожидать подобного теплового эффекта. Плинтусное отопление изобрели ещё в начале XX века, но из-за высокой цены и сложностей в реализации об этой идее практически сразу забыли. Такая система эффективна за счёт того, что она нагревает не воздух, а стены помещения, которые поддерживают в нём температуру.

Устройство плинтусного отопления

Главное отличие этой системы — нестандартная форма обогревательных приборов и необычное их расположение. Обогреватели — длинные и невысокие, расположены по периметру помещения на уровне пола. Отопительные приборы закрыты длинной декоративной планкой по внешнему виду очень похожей на плинтус. При установке заменяют собой обычный плинтус. Потому такая система очень часто называется «теплый плинтус». Эта система очень хороша при панорамном остеклении — она может быть не выше рам, так что совсем незаметна. Ничуть не хуже она и в обычных комнатах — ее же совсем не видно.

Виды теплого плинтуса

Теплый плинтус есть двух типов: электрический и водяной. Электрический теплый плинтус отличается тем, что каждый отопительный прибор самостоятелен и может работать отдельно. Их можно устанавливать в случае нехватки мощности основного отопления — как дополнительное, на случай холодов. Установка несложная, а работает он эффективно, незаметен, не слишком сушит воздух.

Теплый плинтус без декоративной панели

Есть водяной теплый плинтус. Это один из подвидов водяного отопления, то есть все отопительные приборы связаны в одну систему. Может быть как основным (только плинтусные обогреватели) так и дополнительным видом обогрева (вместе с водяным теплым полом или радиаторами).

Устройство греющего плинтуса

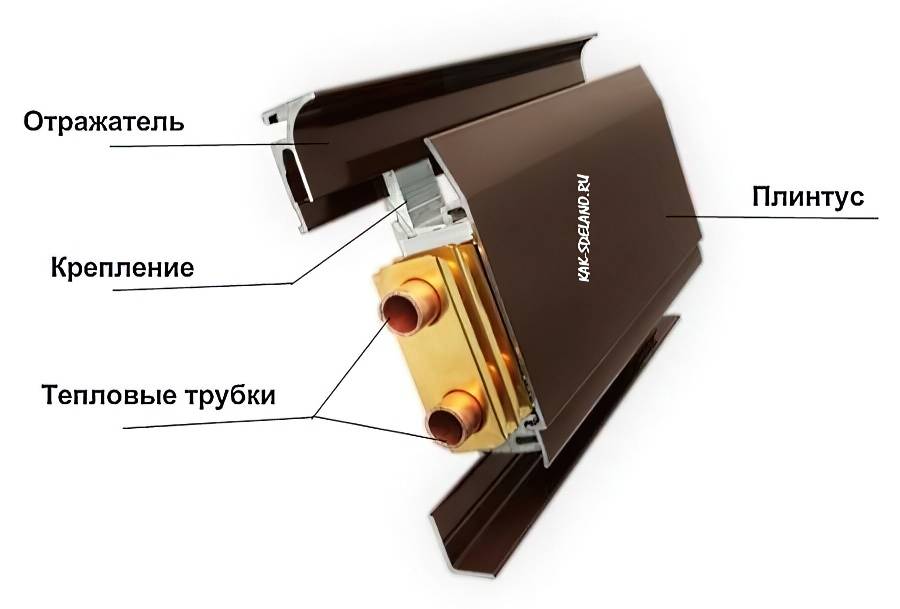

В любом случае, теплый плинтус внешне выглядит так: это две медных трубки, которые одна от другой находятся на расстоянии 7-15 см. Для увеличения теплоотдачи на трубки надеты вертикальные пластины из алюминия, латуни (стоят чуть меньше, но и теплоотдача чуть ниже) или меди (более дорогой и более «теплый» вариант). Сверху трубы с оребрением закрываются декоративными крышками из экструдированного алюминия. Алюминий выбран не случайно — он хорошо передает тепло. Так что нагревшаяся крышка сама излучает тепло.

Вверху и внизу крышки есть отверстия для движения воздуха. Через нижние засасывается холодный, через верхние выходит нагретый. Так что получается обогрев идет от трех источников:

• Нагревается воздух, который проходит вдоль труб и оребрения.
• От нагретых стен.
• От корпуса теплого металлического плинтуса.

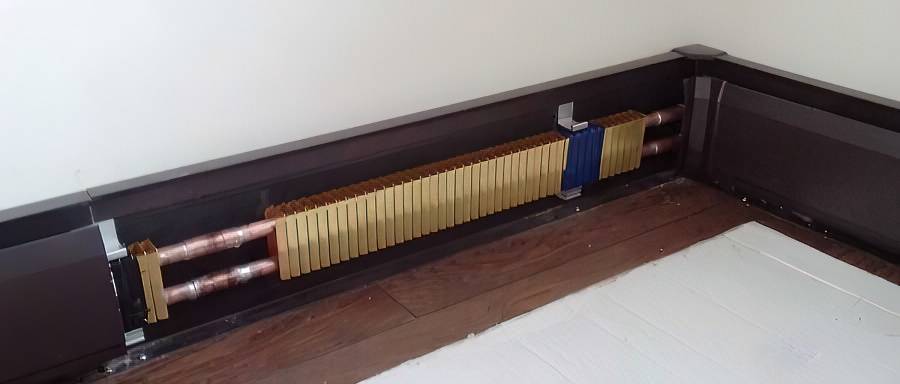

Так выглядит система перед установкой защитно-декоративной планки

Такой тройной источник тепла способствует тому, что помещение нагревается быстро, а расположение греющих элементов по периметру способствует равномерному прогреву воздуха по всему объему.

Водяное

Состав оборудования для конвекционного плинтусного отопления с использованием теплоносителя следующий:

• Водонагреватель, котел отопления;
• Коллекторная группа для распределения теплоносителя, блок управления;
• Двухтрубный пластинчатый радиатор высотой до 9-10 см и шириной в 2-3 см;
• Кожух, защитные декоративные панели.

Радиаторы для теплого плинтуса и их расположение – это основные отличительные черты теплого плинтуса. В классическом исполнении за основу берутся медные трубки внутренним диаметром 11 мм и наружным 13 мм. Две трубы укладываются параллельно друг другу в вертикальной плоскости. На них нанизаны латунные или медные пластины, которые образуют основу теплообменника. Ширина пластин берется размером примерно 3 диаметра трубки, высота примерно в два раза больше. Точные размеры подбираются производителями, исходя из способа крепления пластин и эффективной теплопроводности материала.

Еще немного технических характеристик:

• Давление в системе – 1,2-1,5 бар;
• Дельта температуры теплоносителя на входе и выходе контура – примерно 5оС;
• Расход теплоносителя – 0,3-0,4 литра на погонный метр.

Радиаторы при малых размерах в поперечном сечении изготавливаются протяженными, от 10 см и до нескольких метров. С одной стороны подводят трубы от коллектора или непосредственно от котла отопления. А с другой концы заворачивают полукруглой перемычкой для обеспечения нормальной циркуляции жидкости.

В некоторых случаях используется однотрубный радиатор для снижения высоты плинтуса. В этом случае маршрут труб разводки от коллекторной группы осуществляется к концам каждой петли, а радиатор должен быть неразрывным.

Достоинства и недостатки плинтусного отопления

Как и любая система, плинтусное отопление имеет свои достоинства и недостатки.

К числу преимуществ следует отнести:

• равномерность прогрева помещений по всему объему;
• высокую эстетичность;
• экономию пространства;
• отсутствие в воздухе взвешенных частиц пыли в связи с отсутствием конвекции;
• предотвращение появления влаги, плесени на стенах;
• экономичность;

• безопасность для здоровья человека – максимальная температура короба, как правило, не превышает 40 0С, что предотвращает возникновение случайных ожогов; кроме того, ИК тепло благотворно сказывается на самочувствии людей;
• высокую скорость монтажа;
• возможность быстрого ремонта.

Основными недостатками являются:

• высокая стоимость оборудования;
• потребность в проведении профессионального проектирования системы и ее монтажа.

https://www.youtube.com/embed/2rfbNP1jB8Y”>

Принцип работы тёплых плинтусов

Суть самой идеи обогрева тёплыми плинтусами заключается в том, что система отопления располагается по периметру помещения возле пола. Нагретый воздух в конвекторе медленно поднимается вдоль стен. За счёт этого прогревается весь объём комнаты.

Тепло от конвекторов не повлияет на мебель

Тёплые плинтусы практически не занимают большого пространства. Несмотря на высокие показатели мощности, вблизи конвекторов спокойно можно размещать мебель и прочие предметы интерьера. Поверхность конвекторов не нагревается до опасного уровня температуры, вызывающего ожоги.

Торговая сеть предлагает на продажу системы тёплых плинтусов двух видов. Это электрический плинтус и тёплый плинтус водяной. Рассмотрим каждый обогреватель.

Электрический тёплый плинтус

Как сделать тёплый плинтус своими руками, работающий от электросети? Имея навыки работы с электротехникой, можно собрать электрический тёплый плинтус вполне самостоятельно.

Обогреватель состоит из двух горизонтально расположенных медных трубок. Через верхнюю трубку проходит силовой кабель, покрытый силиконовой изоляцией. В нижнюю медную трубку продевают трубчатый электронагреватель. Вся система управляется через датчик температуры воздуха блоком терморегуляции.

Нагревательный элемент — обычный ТЭН

При падении или увеличении температуры внутри помещения тэны периодически включаются, выключаются, обеспечивая этим постоянный температурный режим.

Приобретают комплект тёплого плинтуса на основе расчёта длины нагревателей, углов поворота и прочих сопутствующих элементов. Сам нагревательный элемент представляет собой трубчатый электронагреватель (ТЭН), заключённый в медную оболочку.

В свою очередь медная труба продета через корпус из ребристых тепловых отражателей (радиатор). Электрические нагревательные модули производят нескольких типоразмеров. В зависимости от длины электрообогревателя меняется его мощность, что видно из таблицы:

№	Длина ТЭНа мм	Мощность Вт
1	700	140
2	1000	200
3	1500	300
4	2500	500

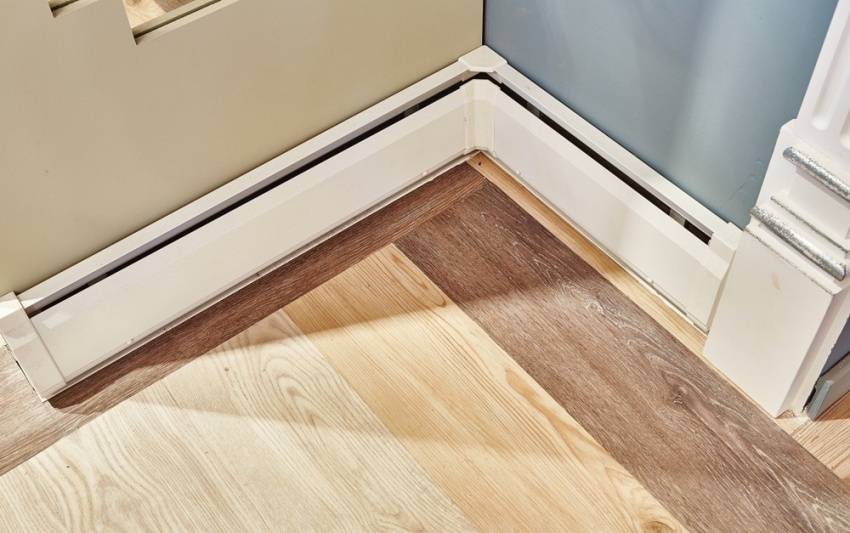

Монтаж электрического плинтуса

Устанавливайте нагревающий элемент в 3 см от стены

Собрать свой напольный электрообогреватель вручную может только человек с большим опытом электротехнической работы. Рассчитать размеры тэнов, сделать радиаторные насадки, установить соединительные кабели это очень сложная и ответственная работа. Поэтому проще купить готовые элементы отопления тёплых плинтусов.

Когда уже приобретён обогревающий комплект плинтусов, приступают к подготовительным работам.

Монтируют электрообогреватель в несколько этапов:

1. Устанавливаю монтажную коробку на высоте 4 – 6 см от пола. Подводят провода питания к распределительной коробке.
2. На удобной высоте на стене монтируют выключатель с терморегулятором.
3. На всю высоту плинтуса на стены наклеивают защитную ленту толщиной 3 мм.
4. На стены наносят разметку под крепления под плинтуса с подогревом.
5. Сверлят отверстия под дюбеля в местах, где должны устанавливаться крепления.
6. Через технологические отверстия в кронштейнах ввинчивают шурупы в дюбель.
7. На установленные кронштейны навешивают тепловой нагревательный модуль.
8. Соединяют модули электрическими проводами параллельно.
9. К системе подключают устройство защитного отключения (УЗО).
10. Подсоединяют датчик температуры воздуха.
11. Производят контрольное включение электроплинтуса. В случае выявления неисправности немедленно её устранить.
12. Устанавливают облицовку плинтуса.

Облицовка плинтуса делается из эмалированных металлических панелей или пластика. Облицовка должны не доставать до поверхности пола 20 – 30 мм. На верхней части панелей имеются горизонтальные прорези. Такая конструкция обеспечивает постоянное перемещение воздушных масс снизу вверх. Облицовка плинтуса помимо своей функции воздуховода, исполняет защитную роль от случайных механических воздействий.

Работы, связанные с подводом электроэнергии к плинтусу, подключением к электросчётчику, установкой системы терморегуляции лучше всего поручить специалисту.

Монтаж тёплого плинтуса обеспечивает полную электробезопасность. Места соединений проводов с контактами модулей закрывают термоусадочными трубками. Трубки защищают поверхность контактов от влаги. Подробнее о монтаже теплого плинтуса смотрите в этом видео:
