Причины кипения твердотопливного котла

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца

— с горячей водой (стояк подачи от котла к РБ),другая сторона — с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного — от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений — к переходу из холодной ветки в горячую.

Так как контур — это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

• Стояк подачи максимально утепляется по всей высоте.
• Котёл находится как можно ниже последнего радиатора.
• В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя — расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн

(в мм. водного столба):

Pн=H x (pхол — pгор).

• Н — перепад высот между котлом и последним радиатором, м;
• pхол — плотность воды в холодном стояке обратки,кг/м³ ;
• pгор — плотность воды в горячем стояке подачи,кг/м³ .

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением

, чтобы они в сумме не превышали расчётный напорPн (не запирали систему).

Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3-5 мм на п. м

трубы

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса

в существующую ОС:

1. На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
2. На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка!

Место врезки насоса оборудуютбайпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно — выход одной батареи подключается ко входу другой.

• Малое количество труб.
• Простота монтажа.

• Несбалансированность системы — верхние батареи горячие, нижние — холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
• Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Посторонние звуки в котле отопления

Порой растопка котла также сопровождается некоторыми звуками. Когда холодное оборудование нагревается и начинает трещать, то характерные щелчки не должны наводить панику — металл издает такие звуки, когда происходит его разогрев.

Также возможны бульканье и журчание — тоже нормальное явление: теплоноситель стал нагреваться и привел в движение систему. Однако такие же звуки могут возникать при недостаточном количестве теплоносителя в трубах. В этой ситуации достаточно добавить воды, чтобы обогрев стал равномерным.

Хлопок

Услышать подобные звуки можно в случае засорения газоотводных трубок. Происходит это при розжиге котла: скопившийся газ, не успевая выйти наружу, создает хлопок. Это опасно, так как резко вырвавшееся пламя может стать причиной ожога или воспламенения.

Если котел газовый, то причины подобного шума заключаются в засорении форсунок или неисправности трехходового клапана. В данной ситуации необходимо провести очистку оборудования от копоти.

Стук

Возникновение стука в котле говорит о его неправильной установке или неотрегулированной работе насосного оборудования. Если насос работает неравномерно, двигая теплоноситель толчками, происходит резонанс между котлом и насосом, сопровождающийся характерным стуком. В этом случае надо регулировать работу насоса.

Звуки в разных моделях котлов

Шум может возникать по банальной причине, которая заключается в самой модели котла. Это характерно для газовых котлов, оборудованных вентиляционными горелками. Чтобы избежать подобной неприятности, надо выбирать котлы с атмосферными горелками и электронной системой контроля.

Выбирая модель твердотопливного или электрического котла для отопления дома, всегда необходимо знакомиться с техническими характеристиками оборудования. Зачастую причиной шума может являться неправильно подобранное оборудование, а также наличие вентилятора в котле.

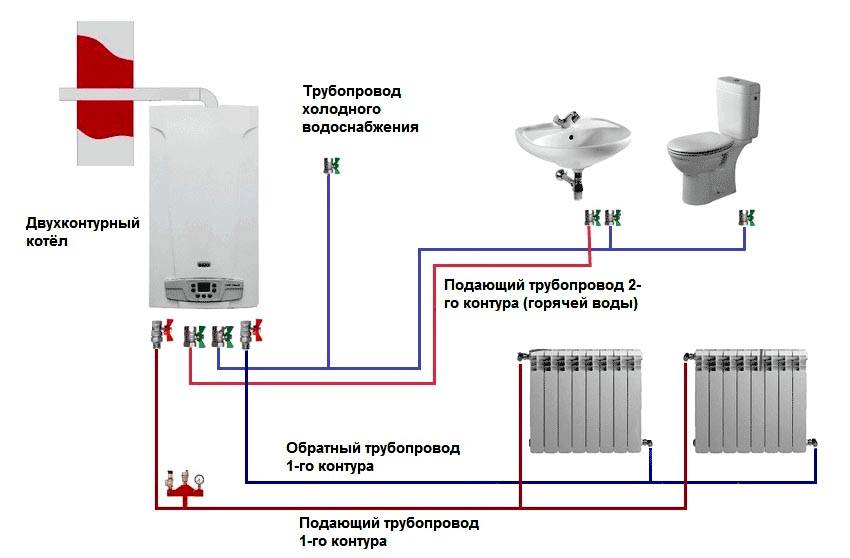

Двухконтурные котлы тоже грешат шумной работой: хоть и не явно, но переливы воды и наполнение системы всегда сопровождаются звуками.

Котлы ZOTA очень чувствительны к качеству теплоносителя, поэтому причиной неприятных эффектов могут стать:

• забитый грязевик;
• насыщенная кислородом вода;
• накипь на рабочих элементах;
• разбитые подшипники на вентиляторе.

Поэтому стоит остановить выбор на одноконтурных моделях, а для нагрева горячей воды приобрести бойлер.

Цены на котлы ZOTA

котлы ZOTA

Профилактика

Своевременная профилактика всех составных частей котельного оборудования способна минимизировать вероятность появления шума.

Так, промывка системы один раз в год — обязательное условие безаварийной эксплуатации. Причем это становится обязательным требованием многих ресурсоснабжающих организаций при подготовке к отопительному периоду.

Промывку системы можно проводить самостоятельно или воспользоваться услугами специалистов.

В зависимости от теплоносителя, подбирается вид очистки:

1. Промывка водой под напором, создаваемым компрессором. Порой этого вполне достаточно.
2. При отложениях на трубах окислов железа применяются соответствующие химические препараты. Они избавляют от проблемы и дополнительно создают защитный барьер от дальнейшего воздействия агрессивной среды.
3. Можно воспользоваться услугами специализированной организации, имеющей оборудование и средства для выполнения работ.

В каждом руководстве по эксплуатации отопительного оборудования дается рекомендация о профилактическом осмотре и очистке рабочих частей котла от коррозии и всевозможных загрязнений с частичной разборкой — не реже одного раза в год. Если не проводить техническое обслуживание, то производитель снимает с себя гарантийные обязательства.

Отопительные приборы

В системах с естественной циркуляцией можно использовать только радиаторы, а также толстые трубы в качестве радиаторов (у них меньше гидравлическое сопротивление).

А вот конвекторы увы использовать нельзя – через них естественная циркуляция попросту не пойдет.

Резюмируя вышесказанное – открытая система – это прошлый век. Медленный прогрев, большая инертность системы, большое количество растворимого воздуха, громоздкость труб, низкий КПД делают ее непривлекательной для современных отопительных систем. Так что ее используют в крайних случаях – например в местности, где часто отключают электричество.

Самые популярные сейчас это закрытые системы с принудительной циркуляцией теплоносителя двухтрубные или коллекторно-лучевые.

Разберем ситуацию, когда закипает вода в котле отопления, и он выключается в аварийном режиме из-за перегрева теплоносителя. Рассмотрим несколько типов котлов и распространенные причины возникновения в них такой проблемы.

Наиболее распространенные ситуации

Чаще всего встречается такой источник проблемы, как воздушная пробка в одном из узлов. Нужно тщательно исследовать всю систему, ориентируясь на циркуляцию горячей воды. Если из какого-то трубопровода вместо горячей поступает теплая жидкость, значит, именно здесь образовалось скопление воздуха. Необходимо стравить лишний воздух из системы с помощью спускных клапанов. Если данная неполадка не была обнаружена в ходе проверки, вероятнее всего, причина кипения кроется непосредственно в функционале котла.

Перегрев котла, заложенного в основу гравитационной отопительной системы, может быть вызван недостаточной интенсивностью циркуляции теплоносителя в контуре. В данной ситуации следует разместить расширительный бак в такой точке дома, которая будет самой возвышенной, в этом случае на котел будет оказана дополнительная нагрузка и к нему направится требуемый нагреваемый ресурс.

Самым практичным методом решения проблемы специалисты признают монтаж циркуляционного насоса и оснащение системы отопления контуром подмеса. Оба вида приспособлений позволяют снизить нагрузку на функционал отопительного прибора, в сеть будет добавляться остывшая вода. Котел будет получать обратку, она обеспечит естественное его охлаждение.

Прочие источники шумов в отопительной системе

Помимо тех причин, о которых было упомянуто выше, источниками различных шумов в отопительных коммуникациях могут быть следующие факторы:

• резкие скачки давления по тем или иным техническим причинам;
• несоответствие теплоносителя технологическим стандартам;
• шумы, исходящие из насосов в котельной.

Для предотвращения резких перепадов давления в системах отопления частных или многоквартирных домов рекомендуется устанавливать специальные регуляторные устройства. Иногда причиной шумов могут быть и насосы, расположенные в котельной, работа которых может повлечь возникновение резонанса в водоструйном элеваторе системы отопления. В ряде случаев возникшее гудение или треск удаётся устранить путём установки клапана между элеватором и трубой.

Видео. Как правильно устанавливать котел длительного горения в доме.

Этап 2. Обвязка котла.

Этот этап является одним из самых сложных. От него напрямую будет зависеть безопасность системы.

Существует несколько схем обвязки котла: с принудительной и естественной циркуляцией теплоносителя. Кроме этого может быть открытая и закрытая система отопления.

При системе естественной циркуляции, вода свободно проходит по всем трубам под своим давлением. Принудительная же схема подразумевает установку насоса, который это давление создает.

Обвязка ТТ котла длительного горения

Выбор схемы подключения во многом зависит от количества этажей дома, расположения котла, комнат и от общей площади. Так, схему с естественной циркуляцией целесообразно использовать для одноэтажных домов. А вот для помещений в несколько этажей, она будет малоэффективна и лучше приобрести дополнительный насос, чтобы выполнить принудительную схему циркуляции теплоносителя.

Но наиболее простой и понятной является закрытая (принудительная) схема.

Закрытая схема системы отопления

Она производится через 2 патрубка. Один соединяется с подающим контуром отопительной сети, а второй конец с его обратный контуром.

Чтобы правильно обвязать котел, руководствуйтесь следующими правилами:

• Давление не должно подниматься выше нормы. Следить за этим показателем можно по манометру.

• Эффективность системы зависит от герметичности всех соединений.
• Для обвязки котла ни в коем случае нельзя использовать горючие материалы.

Установка манометра является обязательным условием при обвязке котла, так как этот прибор будет контролировать максимальное значение давления.

1. Обвязываем льном выходные патрубки котла. После того, как лен будет плотно намотан вокруг выходной трубы, пройдитесь хорошо по нему сантехническим герметиком.

2. Берем уголок и аккуратно накручиваем сверху.

3. Теперь подсоединяем бочонок и нипель. Плотно состыковываем эти детали и соединяем с краном. Все соединения обязательно обрабатывайте сантехническим герметиком, чтобы предотвратить утечку.

4. Резьбовым соединением при помощи муфты и гайки соединяем водяной контур с выходной и входной трубой. Убедитесь, что вы тщательно соединили детали.Обмотка паклей из льна

Этап 3. Подсоединение к дымовой трубе.

Все твердотопливные котлы обязательно должны быть подсоединены к дымоходу. Если в доме уже оборудована эффективная система отвода газов, то вам нужно будет просто подсоединить новую конструкцию к ней.

Варианты монтажа дымохода

Сэндвич трубы

1. Канал между котлом и дымоходом должен составлять не менее 1 метра. От этого зависит производительность работы прибора и безопасность жителей дома. В идеале дымоход должен иметь минимальное количество изгибов, ведь каждый дополнительный поворот создает препятствие для естественной тяги газов, и снижает производительность котла.

   Что касается наклона горизонтального участка трубы, ведущего от котла к вертикальной конструкции дымохода, то в идеале выдержать угол в 45 градусов. Если же, по техническим соображениям, этого невозможно выполнить, то допускается располагать горизонтальный участок под углом от 15 до 30 градусов. В любом случае, его нельзя делать ровным, иначе это будет препятствовать нормальной тяге.

1. Подсоединяем первую трубу дымохода к патрубку котла. Тип соединения зависит от выбранной модели котла. Обязательным условием является соблюдение диаметра дымохода и патрубка печи. Диаметр дымоходной трубы должен быть не меньше патрубка твердотопливного котла. Если эти параметры не соблюсти, то снизится пропускная способность газохода на максимальной мощности.

Как устранить неисправность?

Напоминаем еще раз: если газовое оборудование перегревается – немедленно обращайтесь к специалистам. Если затянуть с ремонтом и система безопасности выйдет из строя, то котел может даже взорваться.

Засорены фильтры

В первую очередь проверьте фильтры. Отключите котел и дождитесь пока вода остынет. Перекройте все краны и достаньте фильтры. Если они засорены – промойте в растворе лимонной кислоты, можно прочистить мягкой щеткой. Если фильтры окончательно износились – лучше замените.

Воздушные пробки

Закипание воды может происходить и при завоздушивании системы отопления. Воздух может не только замедлить движение теплоносителя, но и полностью его остановить.

Потрогайте радиаторы рукой. Если они прогреваются неравномерно – скорей всего образовалась воздушная пробка. Специалисты для этого используют специальное оборудование, которое обнаруживает холодные участки в отопительном контуре.

Итак, при воздушных пробках выполните следующий алгоритм действий:

• поставьте под кран Маевского тазик или кастрюлю, а затем откройте его;
• выходить воздух начнет с шипением, возможно польется вода. Не закрывайте кран, пока вся жидкость не сольется и не стравится весь лишний воздух;
• повторяйте, пока воздушная пробка не пропадет.

Засорение теплообменника

Даже при использовании качественного теплоносителя при постоянной эксплуатации на трубах и стенах теплообменника образовываются различные соли. Из-за накипи проходы сужаются, напор снижается, и вода закипает.

Именно поэтому эксперты рекомендуют проводить ежегодное обслуживание газовых котлов. Специалист во время диагностики оценит состояние теплообменника и промоет его в случае необходимости. Если теплообменник окажется разрушен, тогда его придется заменить.

Кроме регулярного обслуживания заливайте в отопительный контур «мягкую» воду или установите магнитные фильтры и меняйте их раз в месяц.

Неисправность циркуляционного насоса

Если вы используете закрытую систему отопления, тогда проконтролируйте работу насоса. При длительном неиспользовании его детали могли залипнуть или засориться – обычно проблема решается при его промывке.

Неправильная работа системы дымоудаления

Нагрев корпуса котла может происходить при неисправной работе системы дымоудаления, а теплообменная поверхность со стороны горелки может быть загрязнена или забита сажей.

Проверьте наличие тяги в дымоходе, приток воздуха для горения в помещение. Пусть специалисты проведут очистку и настройку газовой арматуры.

Высокая мощность котла или низкий проток воды

Проблема может возникать и при неправильном выборе мощности прибора. Например, при высокой мощности и низком протоке воды. Теплоноситель просто не будет успевать охлаждаться.

Исключить эту проблему лучше всего на этапе монтажа и покупки оборудования. Посоветуйтесь со специалистами, они просчитают потребности и подскажут необходимые параметры оборудования.

Если система отопления уже смонтирована – попытайтесь повысить проток воды. Установите более мощный насос, купите смесители с картриджами большего размера, лейки замените на версии с большим количеством отверстий.

Либо обратитесь к специалистам за помощью для регулировки и настройки прибора. Возможно, потребуется уменьшить давление газа.

Место установки котельного оборудования

Проследите, чтобы в помещении, где установлен котел не было повышенной влажности или низкой температуры. Иначе из-за коррозии будет постепенно портиться металл.

Причины перегрева котлов

Существует много различных причин, из-за которых может произойти подобное, попробуем рассмотреть их на примерах котлов с различными способами работы.

Первая причина, почему перегревается газовый котел, и жидкость в нем бурлит — это отсутствие циркуляции в отопительном контуре. Причина этого кроется в засорении фильтров, или произошло завоздушивание отопительного контура. Необходимо просмотреть все фильтры, промыть их, а при необходимости, заменить новыми. Если проблема кроется в завоздушивании, необходимо удалить воздух. Очень часто такая ситуация возникает в старых газовых устройствах фирмы Навьен.

Следующей причиной может послужить банальное засорение накипью, то есть, частички налета отслоились и забили проток. При этом во время работы могут идти щелчки, или такие звуки, будто он стучит. Решение довольно простое — необходимо прочистить аппарат при помощи специальных химических средств, или используя кислоты.

Так же возможно, что было продолжительное неиспользование системы, а затем ее пуск без предварительной прогонки вентиляционной системы. При запуске возможны звуки шума, и устройство выдает ошибку о недостаточной циркуляции. Этому может служить залипание в насосе по причине простоя. Нужно разобрать насос и промыть, затем повторить запуск вновь.

Топ 5 лучших моделей

В торговой сети сегодня можно найти как сравнительно недорогие и простые отечественные котлоагрегаты, так и полнофункциональные автоматические котлы западных производителей популярных фирм: Stropuva – литовского производителя, Buderus – германская котельная марка, WATTEK – чешский котел ACV – бельгийский производитель котельного оборудования и австрийскую марку Wirbel.

Наиболее популярными производителями российских фирм, выпускающие котлоагрегаты длительного горения являются Магнум, Новосибирской металлообрабатывающей компании, ZOTA, выпускаемого компанией Красноярскэнергокомплект и Теплов Универсал Костромского завода.

Stropuva S 15 U

Небольшой литовский котел с тепловой мощностью 15.0 кВт, способный отопить дом до 150 м2, самый лучший агрегат для теплоснабжения некрупных частных домов. Марка S 15 U обладает универсальностью и способна функционировать на любом твердом топливе.

Лучшие характеристики котла обеспечены при использовании каменного угля, при его загрузке в топочную камеру 217 л, котел способен работать 7 суток с КПД от 86 до 90%, вырабатывая теплоноситель с температурой 75 С.

При работе с дровами нужно использовать только сухие, чтобы препятствовать образованию дегтя на стенках в топке. Котел имеет массу 205 кг и срок эксплуатации более 10 лет.

Цена: 91 500 руб.

Liepsnele L20-U

Литовский котлоагрегат, с более мощной установкой 20.0 кВт, аналог Стропувы, с более совершенными характеристиками и поэтому дорогой комплектацией агрегата. Он имеет самую объемную топку – 320 л, а КПД, практически равным газовому котлу — до 91%. Чугунный теплообменный аппарат обеспечивает срок эксплуатации до 25 лет.

Универсальность по топливу позволяет использовать любое твердое топливо, однако самый длительный период работы на 1 заправке до 7 суток обеспечивается каменным углем. Максимальная температура воды на выходе из котла – 80 С.

Невысокое рабочее давление горячей среды 1,5 атм., допускает использовать его только в отопительных системах с естественным движением теплоносителя.

Цена: 110 000 руб.

Galmet Top

Польский пиролизный котел верхнего горения с тепловой мощностью 20 кВт, для нагрева дома площадью 160-200 м2. Это очень современная универсальная модификация с 100 % уровнем автоматики, умным PID-контроллером, дутьевым электровентилятором и погодозависимой автоматикой.

Температура теплоносителя на выходе 55- 80 С. Отличительная возможность управления двумя отопительными контурами теплый пол + ГВС, а также имеется встроенный насос рециркуляции.

Несмотря на очень качественную тепловую изоляцию, производитель не смог добиться высокого КПД работы котла, он не превышает на угольном топливе – 87%. Теплообменник стальной, поэтому срок службы тоже не большой – 15 лет.

Цена: 89 000 руб.

Неделька КО-60

Очень популярная в России и странах СНГ модель с названием отвечающему за недельный срок работы от одной загрузки, при этом объем камеры не превышает 160 л. Мощность очень высокая для таких габаритов: пиковая 60 кВт, а в режиме длительного горения 25 кВт, управляется автоматикой и может обогреть площадь до 350 м2.

Высочайший КПД – 92 % достигается при использовании качественного угля. Этому также способствует рабочий пульт управления тепловыми процессами котла Prond Proton 405.01 и дутьевой вентилятор WPA X2, для создания наддува котла.

Теплообменный аппарат и корпус агрегата сделаны из очень толстой топочной стали, что увеличивает срок службы, хотя и привело к увеличенному весу в 420 кг.

Цена: 130 000 руб.

Универсал TA-40

Водонагревательный отопительный котел нижнего горения с верхней загрузкой Теплов Универсал 40 кВт Костромского завода, имеет возможность обогревать любые жилые и промышленные помещения до 400м2 с одновременной подготовкой ГВС. Котел по топливу универсальный, способный работать на любом твердом топливе.

В продаже имеются автоматизированная либо энергонезависимая компоновка агрегата. КПД котла не выше 82 % в ручном режиме, при использовании автоматики превышает 85 %.

Программное обеспечение котла способно поддерживать температурный режим в доме на протяжении суток, а также распределять мощность по приоритетам “отопление – ГВС” в 4-х режимах. Цена: 103500 руб.

Наиболее распространенные ситуации

Чаще всего встречается такой источник проблемы, как воздушная пробка в одном из узлов. Нужно тщательно исследовать всю систему, ориентируясь на циркуляцию горячей воды. Если из какого-то трубопровода вместо горячей поступает теплая жидкость, значит, именно здесь образовалось скопление воздуха. Необходимо стравить лишний воздух из системы с помощью спускных клапанов. Если данная неполадка не была обнаружена в ходе проверки, вероятнее всего, причина кипения кроется непосредственно в функционале котла.

Перегрев котла, заложенного в основу гравитационной отопительной системы, может быть вызван недостаточной интенсивностью циркуляции теплоносителя в контуре. В данной ситуации следует разместить расширительный бак в такой точке дома, которая будет самой возвышенной, в этом случае на котел будет оказана дополнительная нагрузка и к нему направится требуемый нагреваемый ресурс.

Самым практичным методом решения проблемы специалисты признают монтаж циркуляционного насоса и оснащение системы отопления контуром подмеса. Оба вида приспособлений позволяют снизить нагрузку на функционал отопительного прибора, в сеть будет добавляться остывшая вода. Котел будет получать обратку, она обеспечит естественное его охлаждение.

Принцип работы

Схематично отопительный контур ОС можно представить в виде длинного вертикального кольца. Одна сторона кольца – с горячей водой (стояк подачи от котла к РБ), другая сторона – с холодной (стояк с обраткой от радиаторов). Плотность горячего теплоносителя меньше, чем холодного – от нагревания вода расширяется.

Следовательно, вес воды и давление водяного столба в холодной части контура будет выше, чем вес воды и давление столба в горячей ветке.

По закону сообщающихся сосудов жидкость будет стремиться к уравновешиванию давлений – к переходу из холодной ветки в горячую.

Так как контур – это такое замкнутое кольцо, происходит циркуляция или самотёк теплоносителя.

• Стояк подачи максимально утепляется по всей высоте.
• Котёл находится как можно ниже последнего радиатора.
• В контуре имеется ёмкость для выхода избыточного объёма нагретого теплоносителя – расширительный бак (для обеспечения пониженной плотности и низкого давления водяного столба в нагретой ветке).

С естественной циркуляцией

Теплоноситель при естественной циркуляции движется под действием циркуляционного напора Pн (в мм. водного столба):

Pн=H x (pхол – pгор).

• Н – перепад высот между котлом и последним радиатором, м;
• pхол — плотность воды в холодном стояке обратки, кг/м³;
• pгор — плотность воды в горячем стояке подачи, кг/м³.

Во время циркуляции по контуру теплоноситель тратит часть давления на преодоление гидравлического сопротивления труб, радиаторов, запорной арматуры. Поэтому при проектировании ОС выбирают материалы с низким гидравлическим сопротивлением, чтобы они в сумме не превышали расчётный напор Pн(не запирали систему).

Важно! В теплоносителе ОС присутствует воздух, который подмешивается в расширительном бачке. Для удаления воздуха трубы делают с наклоном не менее 3–5 мм на п

м. трубы.

С циркуляцией от насоса

Для увеличения естественного напора в контур ОС включают циркуляционный насос.

Существует два места врезки насоса в существующую ОС:

1. На трубе обратки перед котлом. Расширительный бачок при этом переподключают к трубе обратки перед насосом (в зоне всасывания).
2. На верхней подающей трубе сразу после точки подключения расширительного бачка.

Справка! Место врезки насоса оборудуют байпасом с лепестковым обратным клапаном.

Однотрубная

Однотрубная система с естественной циркуляцией делается только с верхней раздачей теплоносителя.

Все радиаторы в стояке однотрубной ОС соединяются последовательно – выход одной батареи подключается ко входу другой.

• Малое количество труб.
• Простота монтажа.

• Несбалансированность системы – верхние батареи горячие, нижние – холодные. Для выравнивания температурного режима нижние радиаторы устанавливают с большим количеством секций.
• Невозможность проведения терморегуляции из-за высокого сопротивления регулирующих кранов.

Двухтрубная

Двухтрубная система характеризуется тем, что к каждому радиатору подходят две трубы: одна доставляет горячий теплоноситель от стояка подачи, другая отводит охлаждённую воду в стояк обратки.

• Сбалансированность всех батарей по температуре.
• Радиатор можно заменить без отключения котла.

• Увеличенный расход труб.
• Трудоёмкость монтажа.

С верхней подачей

Горячая вода подаётся от котла вверх по вертикальному стояку на чердак или под крышу, откуда разводится по лежакам к вертикальным радиаторным веткам (как однотрубным, так и двухтрубным). Пройдя радиаторы, охлаждённый теплоноситель собирается в обратку и поступает в котёл.

С нижней подачей

При нижней подаче нагретый теплоноситель поступает в радиаторные ветки снизу вверх. Трубопроводы подачи и обратки прокладываются рядом друг с другом на уровне пола.

Внимание! Такая система не загромождает помещение обилием труб, но требует установки кранов Маевского на каждый радиатор для выпуска воздуха

• Простота монтажа.
• Долговечность.
• Для циркуляции не требуется электроэнергия.
• Система саморегулирующаяся – скорость теплоносителя зависит от температуры в комнатах.

• Подходит не для всех помещений – нужен чердак, где ставится расширительный бак и прокладываются горизонтальные трубы.
• Требует как можно более низкого расположения котла – в приямке или подвале.
• Медленный нагрев при запуске.
• Непрезентабельный внешний вид (железные трубы большого диаметра, чугунные радиаторы).
• Малый радиус действия – не более 30 метров от котла.
• Невозможность использования антифриза из-за ядовитости испаряемых паров.

Почему кипит газовый котел

При нормальной работе техники теплоноситель в контуре прогревается до заданной температуры. После чего естественным путем или принудительно за счет насоса разносится по системе отопления. Так прогреваются радиаторы в помещении. Затем жидкость движется по обратному контуру и возвращается в котел.

В случае перегрева теплоносителя срабатывают термодатчики. В результате работа прибора блокируется. Что делать, если котел закипел? Для восстановления нагрева необходимо найти причину поломки. Иногда система самодиагностики выводит на дисплей код ошибки
:

• E01 для « »;
• Е02 для ;
• А03 для « »;
• 01 для ;
• F20 для « »;
• 16 для и т.д.

Но если этого не произошло, выявить неполадку можно по внешним признакам.

Что служит причиной перегрева:

• Засор фильтров;
• Скопление воздуха;
• Засор теплообменника накипью;
• Проблемы с циркуляционным насосом;
• Несоблюдение нормативов для помещения, где установлено оборудование.

Почему кипит газовый котел

При нормальной работе техники теплоноситель в контуре прогревается до заданной температуры. После чего естественным путем или принудительно за счет насоса разносится по системе отопления. Так прогреваются радиаторы в помещении. Затем жидкость движется по обратному контуру и возвращается в котел.

В случае перегрева теплоносителя срабатывают термодатчики. В результате работа прибора блокируется. Что делать, если котел закипел? Для восстановления нагрева необходимо найти причину поломки. Иногда система самодиагностики выводит на дисплей код ошибки:

• E01 для «Навьен»;
• Е02 для Baxi;
• А03 для «Кореастар»;
• 01 для Ariston;
• F20 для «Протерм»;
• 16 для Rinnai и т.д.

Но если этого не произошло, выявить неполадку можно по внешним признакам.

Что служит причиной перегрева:

• Засор фильтров;
• Скопление воздуха;
• Засор теплообменника накипью;
• Проблемы с циркуляционным насосом;
• Несоблюдение нормативов для помещения, где установлено оборудование.

Простой взгляд на проблему.

Расширительный бачок играет важную роль в системе охлаждения. Его основная функция – демпфировать колебания давления в трубопроводах, возникающие вследствие увеличения (уменьшения) объёма антифриза при нагревании (охлаждении). Благодаря наличию такой емкости снижаются механические нагрузки на элементы системы, предотвращаются гидроудары и появление воздушных пробок.

Фактически, бачок восполняет недостаток жидкости в магистралях при охлаждении и служит для приема излишков при нагреве. Конструктивно выполняется в виде пластиковой герметичной емкости.

Обязательной деталью конструкции является предохранительный клапан для сброса в атмосферу избыточного давления.

При нагревании антифриза он расширяется, заполняя свободное пространство бачка, увеличивается интенсивность испарения. Это приводит к увеличению давления в объеме. Рост давления выше порогового значения вызывает срабатывание вмонтированного клапана.

Единственная ситуация, когда выбрасывает тосол из расширительного бачка – клапан не справляется с выполнением возложенных функций.
