Падение давления в отоплении при использовании двухконтурных котлов

Норма и контроль

На систему теплоснабжения пагубно влияет как чрезмерно высокое, так и низкое давление, измеряемое в атмосферах. При этом нормальный уровень составляет 1,5-2 атмосфер.

Полезно! В многоэтажных домах с центральным отоплением данная норма чуть выше, поскольку здесь трубы должны выдерживать к тому же и гидравлические удары.

Виды давления в системе

В двухконтурных системах отопления давление подразделяется на следующие виды:

• статическое — образуется под воздействием гравитационных сил на теплоноситель; повышается на 0,1 бар с увеличением высоты на один метр;
• динамическое — создаётся посредством принудительной работы насосного агрегата либо повышения температуры при движении рабочей среды;
• рабочее — статическое+динамическое;
• избыточное — разница между атмосферным и измеряемым;
• абсолютное — избыточное+атмосферное;
• номинальное — указывается производителем в технических документах к газовому котлу;
• максимальное — предельно допустимое, пороговое значение, которое способен вынести прибор;
• предельное (опрессовочное) — значение, при котором производится испытание устройства; может превышать рабочий уровень в полтора раза.

Приборы контроля

Газовые котлы содержат в себе различные компоненты, отвечающие за регулирование параметров оборудования и поддержание его в рабочем состоянии. Данная система требует постоянного контроля функционирования системы. Для контроля давления жидкости применяются манометры и термоманометры.

Интересно! Термоманометры позволяют дополнительно контролировать уровень температуры.

В некоторых системах вместо обычных стрелочных манометров используются электронные датчики. Датчики передают полученные сведения на электронный блок, который их обрабатывает и выводит на экран.

Контроль давления воды обеспечивает установленный в систему датчик — манометр

Если в отопительном агрегате отсутствует манометр, то он предусматривается группой безопасности, которая состоит из следующих узлов:

1. Сам манометр либо термоманометр.
2. Спускник воздуха для обеспечения препятствия завоздушивания контура.
3. Предохранительный клапан для сброса давления теплоносителя при его сильном увеличении.

Падение давления в замкнутой отопительной схеме: как его поднять

Организовать отопительную систему закрытого типа возможно при помощи использования циркуляционного насоса. Такая конструкция обладает следующими преимуществами:

​

• Возможность организации контура любой длины.
• Использование более тонких труб.
• Возможность подключения батарей по однотрубной схеме.
• Щадящее использование котла.

Найти место течи возможно по бурому пятну на напольном покрытии, которое появляется после высыхания теплоносителя. Наиболее эффективный способ нахождения утечки — обработка мест мыльным раствором.

Важно! Единственная причина, почему в такой системе происходит падение давления, это нарушение её герметичности. Для поиска дефекта рекомендуется обратить внимания на следующие части:

Для поиска дефекта рекомендуется обратить внимания на следующие части:

• Места соединения труб.
• Воздухоотводчики автоматического типа.
• Расширительный бак.
• Запорная арматура.
• Предохранительный клапан.

Для устранения течи рекомендуется произвести полный или частичный сброс теплоносителя. По завершении ремонтных работ вода снова заливается в систему, настраивается оптимальный уровень давления и отслеживается на протяжении нескольких дней.

Мембранный бак вышел из строя

Если вы обнаружили, что падает давление в котле отопления из-за мембранного бака, но накачать его у вас не получается, то, возможно, он вышел из строя.

Верным признаком того, что мембранный бачок нуждается в замене, является появление капелек жидкости на штуцере, когда вы пытаетесь подкачать давление в нем насосом. Скорее всего, в нем порвалась мембрана. Случиться это может по причине того, что она выработала свой ресурс или от того, что в какой-то момент в системе образовалось слишком большое давление.

Но, какова бы ни была причина выхода из строя мембранного расширительного бачка, его придется менять. Ремонту они не подлежат.

Для замены бачка лучше вызвать специалиста. Так как находится он внутри котла и для проведения работ придется отключать прибор от подачи газа, воды и электричества. Если это настенный котел, его нужно будет снять со стены.

Работа это серьезная и требует некоторых навыков и умений. Но, находятся такие мастера на все руки, которые умудряются провести замену мембранного бака самостоятельно. Причем, часто случается так, что оригинальный бачок дорого стоит, или вообще найти его в продаже трудно. В этом случае народ идет на всевозможные ухищрения, находя бюджетные варианты ремонта.

Как вычислить виновника потери напора?

Итак, самое главное – это понять, что именно привело к потере напора. Для этого следуйте алгоритму. Во-первых, берем обычную бумажную салфетку и обтираем все фитинги. При этом после каждого стыка нужно внимательно осмотреть салфетку – нет ли на ней мокрого пятна. Если есть – причина найдена. Если нет, нужно двигаться дальше.

Во-вторых, расстилаем сухие газеты под батареями и протираем все трубы той же салфеткой-промокашкой. Если нашли мокрое пятно – место утечки локализовано. Если нет – переходим к следующему пункту. В-третьих, замеряем давление в расширительном баке и подкачиваем его. Это можно сделать обычным велосипедным насосом и фабричным манометром. Напор больше не падает – поздравляем, вы решили проблему с воздушным карманом. Но если после подкачки давление резко снизилось или не отклонилось от первоначального, у вашего гидробака порвана мембрана. Если напор падает плавно – двигаемся дальше.

В-четвертых, глушим котел и перекрываем вентили на напорной и обратной трубе, отсекая нагреватель от системы. Замеряем давление в течение часа – если оно не упало, то виноват сам водонагреватель, а точнее его теплообменник. Кроме того, в котле Навьен или любой другой двухконтурной установке может случиться сбой в работе отводчика воздуха или клапана сброса давления. В-пятых, проверяем запорный вентиль на отводе для сброса теплоносителя в канализацию. Если он ослаблен, его нужно перекрыть или заменить (лучше врезать еще один ниже по течению). После локализации места утечки или определения причины можно приступать к ее устранению. Как это делать? Об этом расскажем ниже.

Наиболее частые неисправности и устранение проблем в работе котла

При своей функциональности и обеспеченности электроникой, существуют и определенные недостатки и неисправности, с которыми можно столкнуться при эксплуатации котла Navien Ace.

Чаще всего пользователи сталкиваются с проблемой, когда агрегат перестает работать, а электроника подает сигнал о критической ошибке. Такое положение может быть вызвано различными факторами, в том числе и чувствительностью датчиков. Самые распространенные ошибки:

Дымоудаление. Код неисправности «10» говорит о проблемах с отводом продуктов горения. Возможные причины: неисправность турбины, неправильно присоединены трубки датчика давления, засорился дымоход, слишком длинный патрубок.

Если ни одной этой причины не выявлено, а котел Navien Ace продолжает сигнализировать об ошибке, то причиной могут быть обычные порывы ветра. Решить эту проблему можно, переделав дымоход. Как вариант оперативного реагирования, можно открыть корпус котла и отсоединить шланг подачи воздуха. Однако эта мера временная.О частых ошибках на газовом котле «Navien» смотрите в этом видео:

Важно! Производитель рекомендует монтировать котлы при условии выхода дымохода с подветренной стороны

• Сбой датчика пламени. Код неисправности «03» может говорить о плохом качестве газа. Проблему можно решить только методом исключения. В первую очередь проверяется чистота форсунок подачи газа. Если они в порядке, нужно подобрать оптимальное положение электрода контроллера (он должен находиться в горячей фазе пламени).
• Перегрев оборудования. Код неисправности «01». Возможная причина – засор системы отопления, неисправность циркуляционного насоса или уменьшение протока. Пути решения проблемы: проверить систему и фильтр на наличие воздуха, проверить исправность насоса и сопротивление катушки на предмет замыкания, проверить крыльчатку в циркуляционном насосе.
• Газовый котел Navien работает, отопление есть, но нет горячей воды. Код ошибки «02». На пульте наблюдается скачок температуры воды (резко возрастает до максимума и моментально падает). Возможно, в системе горячего водоснабжения образовалась пробка. В качестве причин могут выступать: недостаток давления в водопроводе, завоздушенность системы, циркуляционный насос не может набрать обороты, перекрыт распределительный кран или же не работает контроллер протока. Чтобы устранить эту неисправность, в первую очередь необходимо отрегулировать давление, спустить воздух в системе, проверить сопротивление катушки насоса и крыльчатку на предмет повреждений, открыть распределительный кран котла, разобрать корпус регулятора и почистить флажок.

Кроме того, при включении горячей воды котел Navien может гудеть или издавать непонятный шум. При этом на дисплее нет информации об ошибке и давление в норме. Как правило, это связано с забиванием теплообменника. Для того чтобы устранить проблему, можно очистить теплообменник или заменить его.

Знаете ли вы? Лучше всего выбирать котлы, которые оборудованы плавной регулировкой – это позволит менять производительность в зависимости от температуры воздуха.

Газовые котлы Navien Ace отличаются высокими показателями качества и надежностью в работе. Однако длительность и особенности эксплуатации зависят от того, как правильно вы смогли установить и настроить котел Navien Ace, а также от качества используемого топлива.

Накачка давления в расширительный бак: пошаговое руководство

Для накачки бака пользуются манометром на насосе, можно прокачку выполнить и специальной компрессорной станцией.

Алгоритм действий:

1. Отключается котел.
2. Сливают воду из него, предварительно закрыв вентиля на подаче и обратке системы.
3. Закрывают кран подпитки.
4. Кран ГВС котла оставляют открытым, открывают вентиль ГВС на смесителе, через который будет сливаться котловая вода. Возможно, дренировать воду через нижний специальный котловой штуцер.
5. Контролируют процесс дренажа по стрелке на манометре, оно должно показывать «0».
6. К ниппелю, расширительного бака подключают насос.
7. Поднимают давление в воздушном отсеке до 80% от допустимого — 1.5х 0.8 = 1.2 атм. Если накачать больше бак работать не сможет.
8. После это запускают систему отопления в обратном порядке.

Другие неполадки в котле

Причина того, что давление падает в котле, может быть в других неисправностях отопительного прибора. Они могут быть, как простыми, так и довольно серьезными.

Самая простая причина – это плохо закрытый кран подачи воды в систему. Стоит его оставить открытым (забыть закрыть) или немного недокрутить, и тогда в случае снижения давления в системе водоснабжения, вы будете наблюдать, что падает давление в котле. Устраняется поломка простым закручиванием крана.

Более серьезная проблема – это образование течи в теплообменнике котла. Она может появиться из-за микротрещин в металле или по причине заводского брака. Часто такие повреждения теплообменника обнаруживаются после профилактической промывки его от осадка. Для устранения течи необходимо будет провести герметизацию теплообменника.

В общем, причин, почему падает давление в газовом котле, может быть много. Но, найти и устранить их нужно, как можно быстрее. Ведь, если вы постоянно будете добавлять в систему воду, то это плохо отразится на состоянии оборудования. Каждая новая порция жидкости увеличивает количество осадка, образовывающегося на внутренних стенках труб, теплообменника, батарей. Это затрудняет прохождение воды по системе, снижает КПД нагревательного прибора и уменьшает его срок службы.

Правильное давление в расширительном баке

Показатель свободного объема воздушной области, при температуре окружающего воздуха 18-20 С, равен статическому давлению в расширительном бачке водного сектора. При этом мембрана находится в равновесном состоянии, а давление воды и воздуха скомпенсированы. На   10 м   напора сети отопления необходимо около 1 атм.

Для нормального функционирования системы теплоснабжения нужно создать давление в воздушной полости равным паспортному значению расширительного устройства.

Многие агрегаты поступают в сеть с уже созданным рабочим параметром в воздушном секторе, их накачивать перед установкой не требуется.

Основной массе расширителей для хорошей работы хватает 0.9 атм. Это объясняется давлением, создаваемым мембраной в процессе использования. Её усредненный показатель равняется 1.2 атм.

Если система теплоснабжения обустраивается не по традиционной схеме, перед тем как накачать расширительный бак выполняют индивидуальные расчёты: калькулируется объем  сетевой воды  и первоначальное давление заполнения воздушной камеры.

Бак в простейшей схеме

Норма для разных моделей

Расширительные устройства используются в новейших  системах теплоснабжения и практически заменили открытые расширители.

На рынке климатической техники достаточно таких предложений по маркам, как западных, так и отечественных производителей, в основном они рассчитаны под стандартные закрытые и открытые тепловые схемы, могут быть установлены в любом месте, неприхотливы к монтажу и исключают контакт теплоносителя с воздухом.

За давлением в баке нужно следить

Наиболее популярными моделями у российских покупателей считаются следующие модификации расширительных баков:

• Россия STOUT, материал синтетический каучук, предел — 1.5 атм.
• Германия, Reflex, материал: синтетический каучук, предел — 1.5 атм.
• Италия, CIMM, материал: синтетический каучук, предел — 1.5 атм.
• Россия, UNIGB, материал: синтетический каучук, предел — 1.5 атм.
• Италия, Zilmet CAL — PRO 35 на ножках, материал: синтетический каучук, предел — 1.5 атм.
• Россия-Нидерланды, Flamco Flexcon R 425 (FL 16416RU), материал мембраны: бутиловый каучук, предел — 1.5 атм.
• Россия, Джилекс 80 В, материал мембраны: синтетический каучук, предел — 1.5 атм.
• Италия, VRV 50 Aquasystem, материал мембраны: синтетический каучук, предел — 1.5 атм.

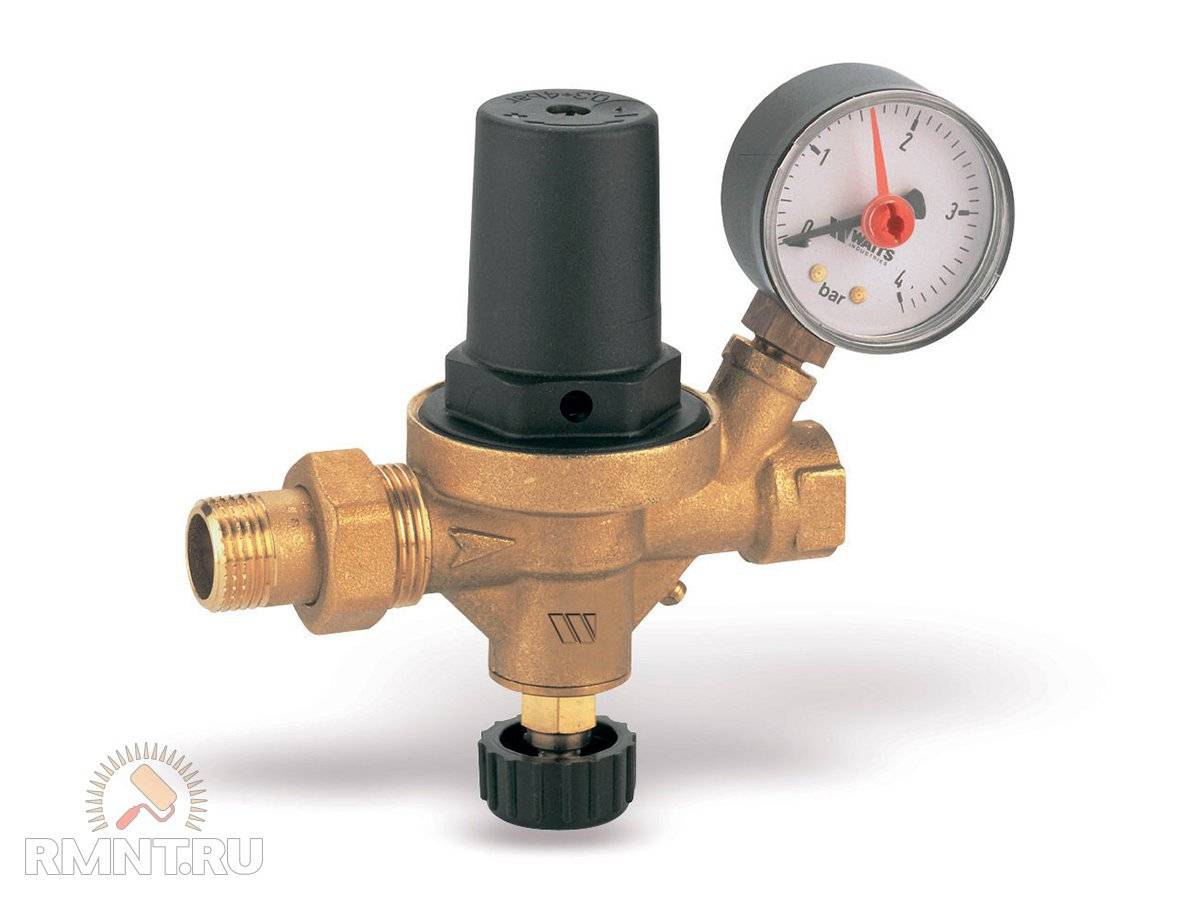

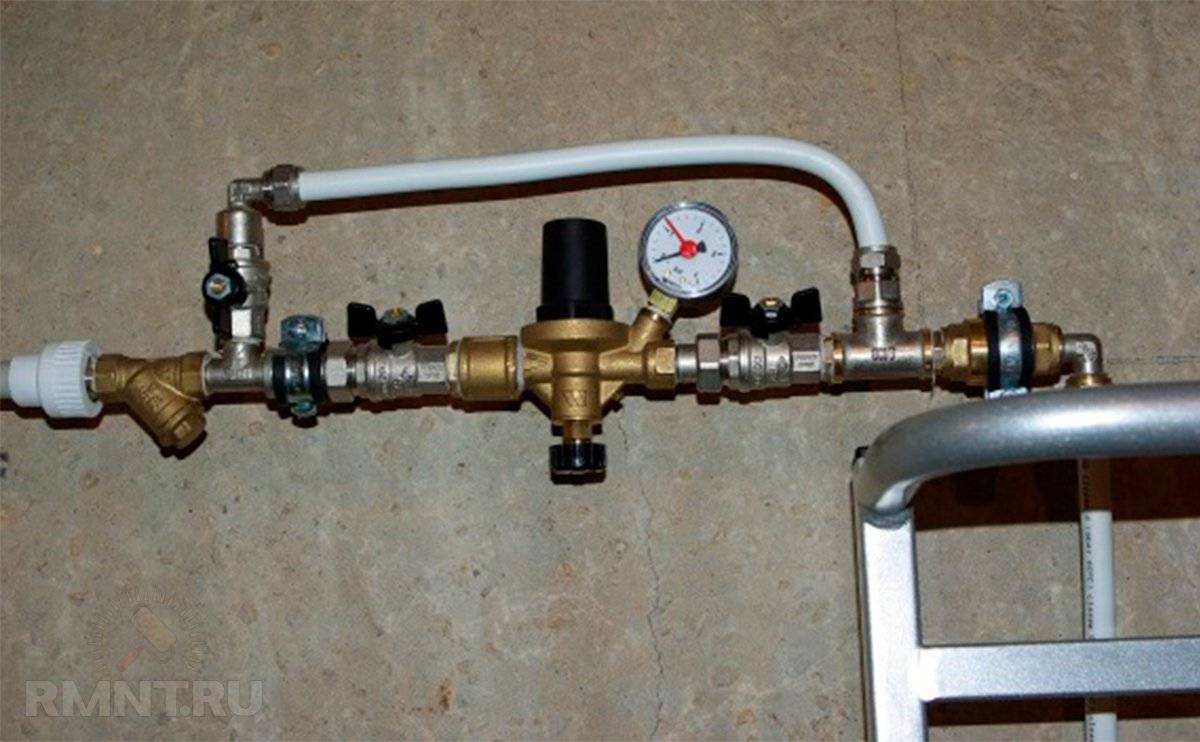

Автоматическая подпитка системы

Второй узел, обеспечивающий поддержание избыточного давления в системе — устройство автоматической подпитки. Безусловно, подкачивать воду в систему можно и вручную, но это неудобно делать при больших объёмах утечки. Например, если в системе присутствует множество фитингов или есть бреши, через которые регулярно просачиваются микроскопические дозы теплоносителя. Также автоматическая подпитка практически незаменима для закрытых систем со специальным теплоносителем — без нагнетающего насоса попросту не удастся обеспечить достаточно высокого давления.

Первый тип устройств автоматической подпитки работает по принципу группы компрессорной автоматики. Реле высокого и низкого давления включают и выключают подпитку если давление в системе ниже или, соответственно, выше установленного порога. Такие устройства наиболее просты и дешевы, но обладают главным недостатком — они не учитывают температуру жидкости и степень её расширения.

Скажем, во время работы системы давление падает на 20–30% ниже рабочего, но при этом не достигает минимального порога, на которое настроено реле. В этом нет ничего удивительного, ведь калибровка реле происходит в холодном состоянии системы. Другой частный случай: при срабатывании реле включается подпитка, добавляя в систему порцию холодной, то есть ещё не расширившейся жидкости. Если расширительный бак имеет недостаточную вместимость, в итоге расширение теплоносителя приведёт к срабатыванию предохранительного клапана, часть теплоносителя будет сброшена, давление снова упадёт, снова включится подпитка и далее по кругу.

Описанный нюанс имеет значение для систем отопления, в которых содержится свыше 300 литров воды. Оптимально в таких случаях использовать цифровые дозаторы подпитки, которыми комплектуется большинство продвинутой котловой техники. Контроллер сделает необходимые поправки и добавит в систему строго определённое количество теплоносителя с учётом его температуры и способности к расширению. Как и обычные механические клапаны подпитки, электронный дозатор лучше подключать к подающей магистрали сразу после врезки в неё трубки-байпаса, чтобы избежать температурного шока теплоомбенника. На входной патрубок для теплоносителя рекомендуется установка грязевого или картриджного фильтра, узел инжекции подключается через шаровый кран.

Каким должно быть давление в системе отопления

Отопительные системы можно разделить на два типа — закрытая и открытая. В открытой функцию регулировки давления выполняет негерметичный расширительный бак.

Емкость устанавливается в верхней точке отопительного контура и служит для удержания расширяющегося при нагревании теплоносителя, для отвода воздуха, а также выполняет роль предохранительного клапана. Рабочее давление в такой системе зависит преимущественно от температуры отопительной воды.

Чаще всего, при организации отопления в домах и квартирах, используют закрытые отопительные системы. Они более эффективны, безопасны, но требуют постоянного контроля давления.

Очень важно следить за давлением, температурой теплоносителя, реагировать на любые не характерные для нормальной работы отопительной системы признаки — стук, частый сброс горячей воды через предохранительный клапан, холодные участки контура

Напор в контуре закрытого типа возникает вследствие принудительной циркуляции, осуществляемой с помощью насоса. Отклонения давления от нормы могут привести к выходу оборудования из строя.

Номинальное давление в газовых котлах различных моделей может варьироваться, оно определяется техническими характеристиками оборудования

Проектируя отопительную систему, давление рассчитывают с учетом высоты водяного столба, протяженности системы, характеристик подключаемого оборудования, сечения труб.

Для регулировки рабочего давления ориентироваться нужно на следующие параметры:

• Технические характеристики газового котла. Производитель указывает возможности оборудования и параметры его настройки в инструкции.
• Температура теплоносителя. Чем больше температура, тем больший напор в контуре, при ее понижении он снижается. Поэтому настройку и измерение давления в газовом котле и отопительном контуре нужно проводить до и после нагрева теплоносителя.
• Объем контура и расширительного бака. Размер гидроаккумулятора имеет непосредственное влияние на давление в отопительном контуре, на диапазон его колебания.
• Допустимые показатели давления для наименее «слабого» элемента» системы. Напор в системе не должен превышать допустимые значения для каждого из ее элементов. Например, полипропиленовые трубы, которые в среднем рассчитаны на давление 25 бар при комнатной температуре теплоносителя, при температуре 90 °C выдерживают повышение напора лишь до 7—9 бар.

Минимальное давление в контуре может составлять 0,5—0,8 бар, точные нормативные значения указываются в инструкции, в соответствии с ними датчик давления настраивают на необходимую величину. При падении давления в отопительной системе ниже 0,5 бар возникает аварийная ситуация, при которой возможна остановка или повреждение газового котла.

Наивысшее значение давления в системе составляет до 3, реже до 4 бар. Для пятиэтажного здания настраивают значения давления до 5 бар, для десятиэтажного до 7 бар. При настройках необходимо придерживаться разницы в напоре между исходящей и обратной трубой — она должна составлять 0,3—0,5 бар. После запуска отопления проверьте, так ли это.

Мембранный расширительный бак – принципы расчета

Нередко причиной, почему случается потеря давления в системе отопления, является неправильный выбор двухконтурного отопительного котла

То есть, при расчете принимается во внимание площадь помещений, в которых будет производиться отопление. Данный параметр влияет на выбор площади отопительных радиаторов – а в них используется относительно небольшое количество теплоносителя

Однако порой после проведения расчета радиаторы заменяют на трубы, для которых используется значительно большее количество воды (а этот факт не учитывается). Соответственно – именно такая ошибка в расчете и приводит к недостаточному уровню давления в системе.

Расширительные бачки бывают самых разных размеров

Для нормального функционирования двухконтурной системы со 120 л теплоносителя вполне достаточно расширительного бака объемом 6-8 литров. Однако это количество рассчитано для системы, в которой используются радиаторы. При использовании труб вместо радиаторов воды в системе больше. Соответственно – она расширяется сильнее, заполняя, тем самым, расширительный бак полностью. Такая ситуация приводит к аварийному спуску излишков жидкости при помощи специального клапана. Это приводит к отключению системы. Вода постепенно остывает, ее объем уменьшается. И получается, что в системе недостаточно жидкости для поддерживания давления на нормальном уровне.

Для того чтобы избежать столь неприятной ситуации (вряд ли кто обрадуется поломке отопительной системы в холодное время года) необходимо тщательно просчитывать объем необходимого расширительного бака. В замкнутых системах, дополненных циркуляционным насосом, наиболее рациональным является применение мембранного расширительного бака, который выполняет функцию такого элемента, как регулятор давления отопления.

Таблица для определения максимального объема жидкости, который может вместить бак

Конечно, просчитать точное количество воды в трубах отопительной системы довольно сложно. Однако приблизительный показатель можно получить, умножив на 15 мощность котла. То есть, если в системе установить котел мощностью 17вКт, то примерный объем теплоносителя в системе составит 255 л. Такой показатель пригодится для расчета подходящего объема расширительного бака.

Объем расширительного бака можно узнать при помощи формулы (V*E)/D. При этом V – показатель объема теплоносителя в системе, Е – коэффициент расширения теплоносителя, а D – уровень эффективности бака.

D вычисляем таким образом:

D = (Pmax-Ps)/( Pmax +1).

Здесь Pmax – предельный уровень давления, допустимый при работе системы. В большинстве случаев – 2,5 бар. А вот Ps – коэффициент давление зарядки бака, обычно 0,5 бар. Соответственно, подставив все значения, получаем: D = (2,5-0,5)/( 2,5 +1)=0,57. Далее, учтя, что имеем котел мощностью 17 кВт, высчитываем наиболее подходящий объем бака — (255*0,0359)/0,57=16,06 л.

Непременно следует обратить внимание на техническую документацию котла. В частности, котел мощностью 17 кВт имеет встроенный расширительный бак, объем которого равен 6,5 л

Таким образом, для правильного функционирования системы и предотвращения таких случаев, как перепад давления в системе отопления, необходимо дополнить ее вспомогательным баком объемом 10 л. Такой регулятор давления в системе отопления способен нормализовать его.

5 наиболее вероятных причин потери давления

Основные причины падения напора в системе – это:

1. Разгерметизация элементов разводки – труб и радиаторов. В данном случае система теряет теплоноситель и давление.
2. Поломка в расширительном баке, который больше не может работать компенсатором и поддерживать заданный напор.
3. Воздушный пузырь (карман) в радиаторе или теплопроводе. После спуска такого пузыря давление может упасть на несколько десятых или даже целых частей атмосферного.
4. Дефект целостности теплообменника в котле отопления. Ваш нагревательный прибор теряет теплоноситель, а вместе с ним и давление.
5. Разгерметизация крана, запирающего линию сброса теплоносителя.

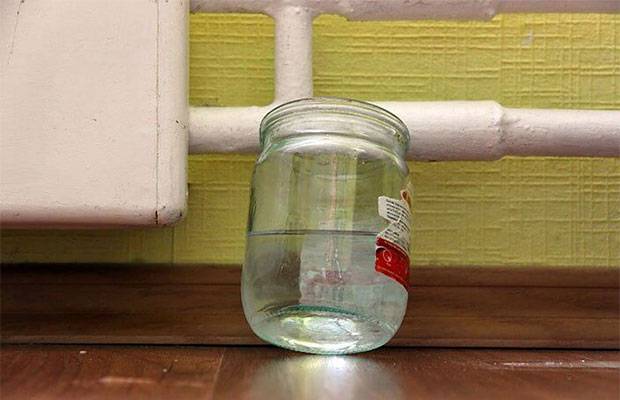

В случае разгерметизации труб и радиаторов система теряет теплоноситель и давление

Как видите: основная причина потери давления – это разгерметизация одного или нескольких элементов. Поэтому для усиления напора необходимо, во-первых, устранить утечку, во-вторых, долить в систему теплоноситель. И если в случае со сливным краном эти работы не требуют больших усилий – пользователь перекрывает запорный узел «легким движением руки», то с остальными происшествиями вам придется повозиться подольше. И сейчас мы научим вас, что надо делать, когда падает давление в котле.

Виды

Давление бывает нескольких видов:

• статическое (параметр, зависящий от высоты столба жидкости, находящейся в покое, давление ее на элементы отопительной конструкции, при расчете нужно учитывать, что 10 м дают результат в 1 атмосферу);
• динамическое (создается циркуляционными насосами, но зависит не только от их характеристик, возникает за счет движения энергоносителя внутри трубопровода, воздействует изнутри на конструктивные элементы);
• рабочее (складывается из величин первого и второго вида, это уровень нормальной и безаварийной работы всех конструктивных элементов).

По каким причинам падает давление в системе отопления частного дома?

Схема отопление дома

Редко в каком современном частном доме можно найти русскую печь, применяемую не только для приготовления пищи, но и для обогрева дома. В последние годы стремительное развитие получили схемы отопления закрытого типа с использованием газового оборудования. К сожалению, даже при отлично проведенном монтаже иногда возникает перепад давления в системе отопления частного дома.

Подобная проблема может появиться даже в новой системе, хотя, казалось бы, это невозможно. Но, оказывается, существует немало причин для этого. Для того чтобы разобраться в них, необходимо знать устройство водяной системы.
