Как устроен и работает «Ручеек»
Работает насос за счет колебательных движений. Есть мембрана, которая засасывает во внутреннюю полость часть воды, после чего, посредством наружного штуцера, выталкивает ее через шланг, подсоединённый к насосу.

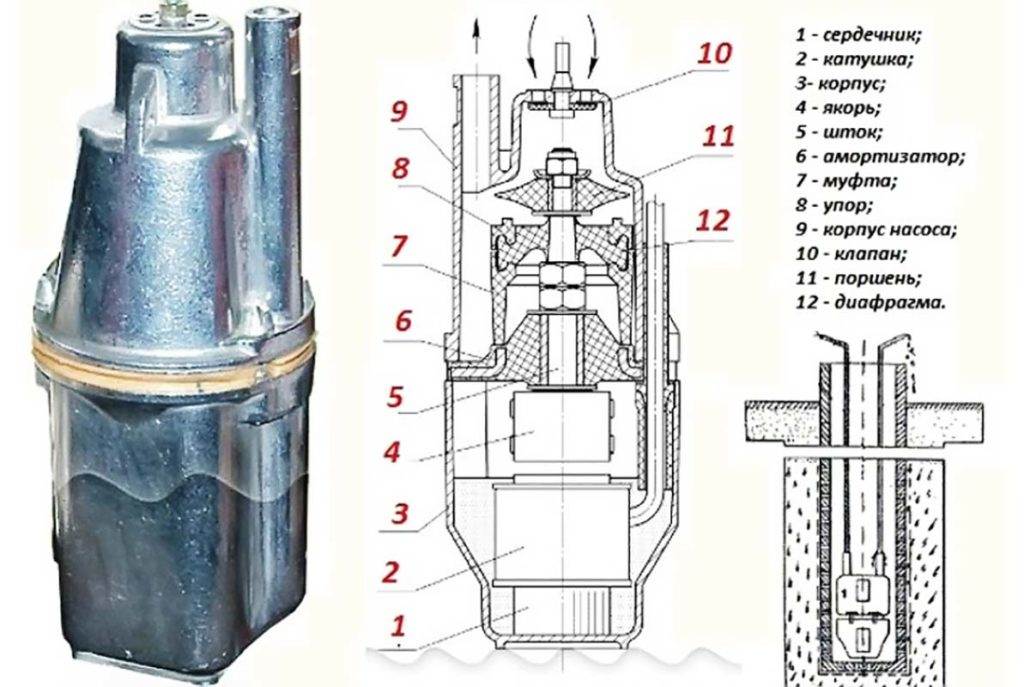

«Ручеек» относится к насосам погружного типа и весит 3-4 килограмма. За час работы может перекачать, в среднем, 450 л. воды. В конструкции есть следующие элементы:
- металлический корпус;
- резиновое кольцо поперек металлического корпуса.
- сердечник;
- катушка;
- якорь;
- шток;
- амортизатор;
- муфта;
- упор;
- корпус насоса;
- клапан;
- поршень;
- диафрагма.
Вместе эти механизмы вызывают вибрацию и обеспечивают перекачку воды. Помимо этого, там могут быть датчики, защищающие от перегрева. Также рекомендуется обзавестись тросом и надежно закреплять насос. Оставлять его подвешенным на проводе никак нельзя, иначе есть риск повреждения в следствии многочисленных вибраций.
Основные характеристики
Рассмотрим характеристики насоса «Ручеек». Он обладает достаточно небольшим энергопотреблением — от 220 до 300 ватт.
При необходимости можно воспользоваться аккумулятором или небольшим генератором, хотя подпитка без проблем может происходить и от бытовой сети. При небольших погружениях забор воды, в среднем, составляет полтора кубометра в час. Среднее время работы – до 10-12 часов.
Конструкция верхнего забора воды охлаждает детали, обеспечивающие вибрацию, однако правилом все равно лучше не пренебрегать. Его соблюдение позволит поддерживать аппарат в надлежащем состоянии.
Комплектация
Для оборудования бесперебойной подачи воды в частный дом со скважины или емкости необходимо кроме насоса приобрести некоторые устройства.
В комплект, по стандарту, входит несколько компонентов:
- Фильтр очистки.
- Резиновое кольцо с функцией амортизации.
- Несколько хомутов для фиксации шлангов.
- Кабель, длина которого зависит от модели. Разные фирмы предлагают насосы для погружения на разную глубину, поэтому средняя длина обычно равна 6, 10,16, 25, 32 и 40 метрам.
- Гидроаккумулятор.
- Реле давления – необходимо для равномерной подачи водного потока в водопроводе.
- Датчик, отключающий устройство в случае перегрева. Обычно оно происходит в случае долгой работы или снижения уровня воды.
Модели и производители
Одним из ключевых производителей насосов «Ручеек» является белорусская ОАО «Техноприбор».
Из Российских аналогов можно выделить ОАО «Ливгидромаш». Основные модельные различия заключаются в месте забора воды.
Модель «Ручеек-1» имеет систему верхнего забора воды. Это позволяет уменьшить количество мусора, попадающего внутрь прибора. Кроме того, такая конструкция является еще и более защищенной, поскольку вода, поступающая внутрь, охлаждает двигатель. Тестирования показали, что вхолостую устройство может работать порядка семи часов.
У «Ручейка-1М» забор воды осуществляется снизу. Она будет выгодней, если необходимо досуха откачать воду из резервуаров. Аналоги, зачастую, имеют схожую конструкцию и характеристики, цена тоже примерно одинаковая.
Модификации и аналогичные модели
Конструктивно насосное оборудование этого производителя отличается принципом забора. «Ручеек» с нижним забором воды никогда не будет работать «вхолостую». Водозаборник находится в нижней части корпуса. А устройства, у которых он находится сверху, никогда не забьется илом, и всегда будет охлаждаться естественным образом.
Каталог оборудования, выпускаемого ОАО «Ливгидромаш» (Россия), включает следующие модификации:
- «Ручеек 1». Верхний водозаборник сохраняет чистоту поставляемой воды. Прибор не перегревается. Система охлаждения предполагает естественное омывание устройства жидкостью.
- «Ручеек 1М». Система нижнего забора позволяет полностью опустошить резервуар, бак, водоем. Главное отслеживать, чтобы водозаборник не забивался донными отложениями и мусором.
Польским конструкторам удалось создать не менее эффективное устройство – насос Omnigena-Dorota. Он является аналогом «Ручейка». Среди отечественных моделей, схожих по характеристикам, надежности, простоте конструкции и ремонтопригодности, можно выделить «Малыш», выпускаемый Бавленским заводом «Электродвигатель.

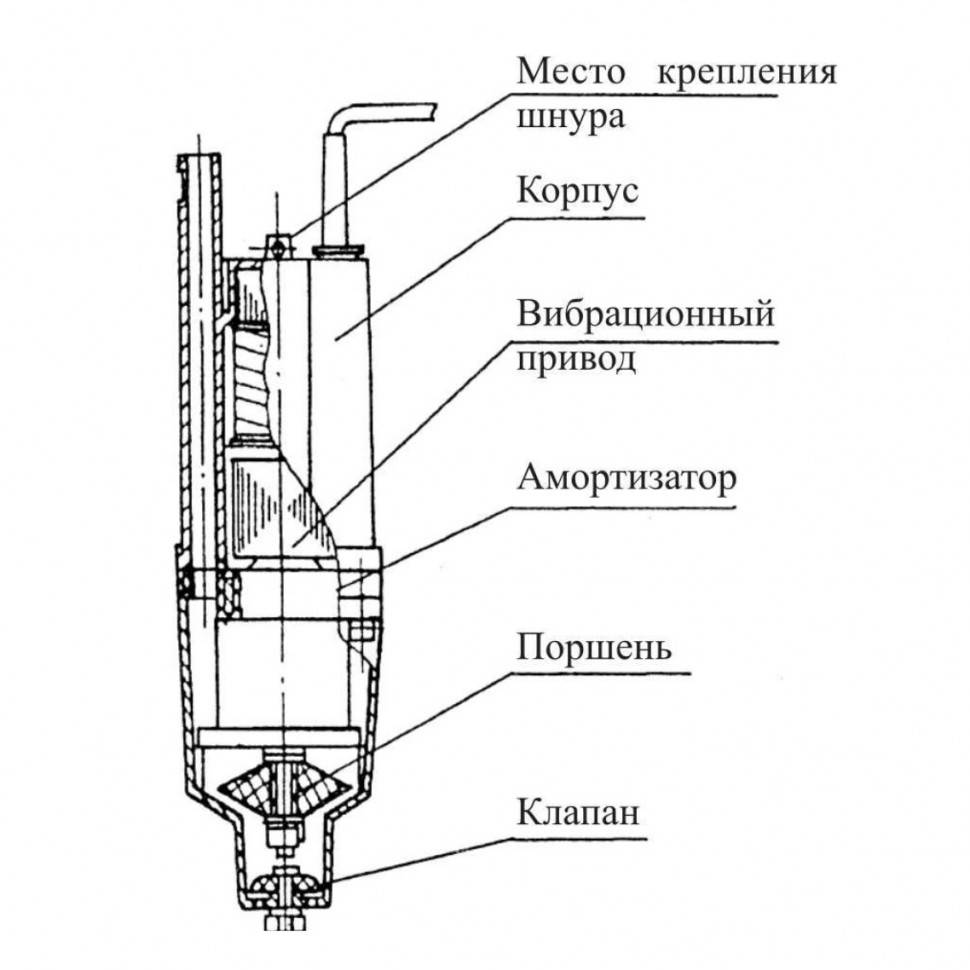

Принцип работы и устройство
Этот электрический насос применяют для откачки воды из скважин до 65 м, весит аппарат 4 кг, за 1 час может перекачать 460 л воды. Устанавливают прибор при помощи гибкого троса. Аппарат имеет индикаторы нагрева и датчики выключения при перегревании.
Корпус изготовлен из металла и оснащен резиновым уплотнителем для защиты колодца от повреждений.
Механизм работы насоса основывается на вибрации мембраны при колебаниях давления в корпусе аппарата.
При помощи обратного клапана мембрана закачивает воду в корпус и подает ее на штуцер, находящийся снаружи. К нему присоединяется шланг диаметром 3/4, который подает жидкость потребителю.
Популярным считают аппарат Ручеек 1, который подает питьевую воду с температурой не больше +35ºC. Устройство давление создает большое, поддерживает напор до 42 м, имеет электрокабель длиной 10 м. Этот прибор осуществляет верхний забор воды.
- мощность 150-305 Вт;
- напряжение сети 220 В;
- напор воды 35-62 м;
- производительность 435 л/ч при расположении аппарата на глубине 45 м;
- температура воды не выше +35ºC;
- устройство может откачивать 8 л в минуту.
Третье место – ДЖИЛЕКС Тополь Малыш-М 10
Решение отлично подходит для организации дренажной системы и комплекса полива огорода, сада. Имеет достаточную мощность в 1,5 куб/час при глубине в 60 метров. Не подходит для комплексного водоснабжения, но для откачки и полива широко используется.
ДЖИЛЕКС Тополь Малыш-М 10 – погружной насос с оптимальной производительностью. Из положительных сторон стоит отметить простое конструкционное выполнение, которое обеспечивает высокую ремонтопригодность и несложную специфику технического обслуживания. Способен работать от стандартной системы электроснабжения – 220/230 В.
А теперь отрицательные стороны. Может перекачивать только чистую воду – в нем не предусмотрены элементы фильтрации. Издает значительный шум при отсутствии какой-либо шумоизоляции. Последний нюанс легко исправить, установив дополнительную шумоизолирующую систему. Также потребуется гашение вибрационного воздействия. Здесь, как и у большинства насосов этого типа, показатель находится на значительной отметке.
Однако ДЖИЛЕКС Тополь Малыш-М 10 – вполне приемлемое решение, если требуется обустроить несложную систему. За свою цену средство отлично выполняет поставленные задачи.
Модификации и аналогичные модели
На рынке можно встретить три модели такого насоса: “Ручеек” (производство ОАО “Ливгидромаш”, Россия), “Ручеек-1” и “Ручеек-1М” (производство ОАО “Техноприбор”, Беларусь).
По конструкции они очень похожи, но есть некоторые различия. Так, модель “Ручеек-1” снабжена системой верхнего забора воды, что позволяет получать максимально чистую питьевую воду.
А вот у “Ручейка-1М” отверстие для забора воды расположено снизу. С помощью этой модели удобнее выполнять откачку воды из резервуаров, которые нужно опустошить полностью. Поскольку в моделях “Ручеек” и “Ручеек-1” забор воды производится сверху, сама конструкция служит надежной защитой от перегрева.
Вода, поступающая в корпус насоса, одновременно охлаждает двигатель. Во время тестирования было подтверждено, что устройства этого типа могут выдерживать режим “сухого хода” в течение семи часов. При этом обмотки электродвигателя не сгорают.
Далеко не все насосы, даже более дорогие и производительные, могут похвастаться таким уровнем устойчивости. При длительном времени работы насоса без воды у многих других моделей электродвигатель просто сгорает.
Насос “Omnigena-Dorota” – достойный аналог “Ручейка”, разработанный и произведенный в Польше. Отличается высоким качеством и хорошей производительностью
Среди аналогичной “Ручейку” насосной техники нельзя не вспомнить насос “Малыш”. Он очень близок к “Ручейку” и по техническим характеристикам, и по качеству исполнения, и по ремонтопригодности.
Производит эту технику Бавленский завод “Электродвигатель”, а также АЭК “Динамо” (Москва). Некоторые показатели у “Малыша” немного лучше, но и цена несколько выше, чем у “Ручейка”
Среди менее известных аналогов стоит упомянуть UNIPUMP БАВЛЕНЕЦ – российский бренд, который производится в Китае. Изучение технических характеристик агрегата показывает, что он мало чем отличается от более известного “Ручейка”.
Ценовые характеристики этих насосов тоже практически совпадают. Стоимость на один и тот же насос может варьироваться в зависимости от длины кабеля.
Интересной альтернативой может стать Omnigena-Dorota – погружной вибрационный насос польского производства. Принцип его работы и устройство мало чем отличается от насоса “Ручеек”. Разве что алюминиевый корпус немного короче, а вес насоса немного меньше.
Мощность модели составляет 300 Вт, а погружать его можно на 50 м. Отзывы о качестве польского насоса вполне удовлетворительные.
Сфера применения
Этот прибор экономичен, ведь его мощность не превышает 300 Вт. Однако, этого достаточно, чтобы семья из 3-5 человек, проживающих в частном доме не чувствовала дискомфорта при пользовании источником водоснабжения. Технических характеристик хватает, чтобы организовать полив участка в 12 соток, а значит, дачники могут смело покупать прибор, тем более, его цена минимальна.
Если говорить обо всех возможностей погружных насосов «Ручеек», то список выглядит так:
- подача воды в дом;
- полив участка, сада, огорода;
- ликвидация последствий затоплений;
- откачка паводковых вод из подвала;
- заполнение отопительной системы и т.д.
прибор относится к классу вибрационных насосов, и обладает всеми достоинствами, характерными для данного класса.
Техническое описание данного устройства
Насос этого типа специалисты относят к классифицируемой группе погружного насоса, который быстро и успешно функционирует вследствие множественных колебательных движений диафрагмы, которая моментально реагирует на любое изменение давления данного устройства.
Существенное различие в давлении
Действует этот агрегат исключительно от двухсот двадцати ватт, за шестьдесят минут, расходуя при этом около двухсот пятидесяти ватт в целом. В первую очередь все зависит непосредственно от максимальной мощности конкретной марки технического устройства.
В нем напрочь отсутствуют разнообразные передвигающиеся элементы и ненужные подшипники, благодаря этой характеристике эффективно функционирует, потому что с помощью трения из строя выводятся необходимые детали и требуется их незамедлительная переустановка.
Забор воды располагается сверху, что дает важную положительность в качественном охлаждении всей рабочей системы. В реальном действии рабочая система не испытывает чрезмерного нагрева, а соответственно, не сталкивается с ежедневными перегрузками.
Вторым, но немаловажным плюсом верхнего забора, считается полное отсутствие засасывания со дна, благодаря чему чистая вода не загрязняется и ее можно ежедневно пить всем жильцам загородного дома или дачного участка, не тревожась за общее состояние своего здоровья и здоровья детей.
Техническая информация и принцип действия
«Ручеек» способен поднять воду с глубины до 40 метров. Это значит, что он подойдет для всех абиссинских источников, а в некоторых случаях способен обеспечить дом водой из скважины на песок. Весит он всего 4 кг, что облегчает процесс монтажа. При перекачке использован вибрационный принцип.
Никаких валов, колес, электродвигателей. Внутри установлена мембрана, которая изгибается в ту или иную сторону, меняя объем рабочей камеры. Колебания вызываются электромагнитным полем, которое создается прибором, и имеет динамический характер. Такая система является наиболее надежной, и позволяет перекачивать жидкость с твердыми включениями и растворимыми примесями.
Основные преимущества и недостатки
Преимущества аппарата Ручеек:
Плюсы и минусы.
- Агрегат имеет отличное качество и недорогую стоимость.
- Эксплуатация прибора не вызывает сложностей.
- Насос не надо настраивать, включается он простым нажатием кнопки.
- Прибор имеет несложную конструкцию.
- При поломке агрегат можно легко разобрать и устранить неисправности или заменить детали.
- Насос выполняет много действий: качает питьевую воду, может откачивать грязную жидкость.
Недостатком прибора является способ его функционирования путем непрерывной вибрации. Вибрация может разрушить песчаный грунт, песок может попасть в агрегат и привести к поломке. Аппарат используют для откачки питьевой воды. Его также можно применять для выкачивания жидкости из подвала, при этом необходимо установить фильтр.
Возможности устройства
Конечно, данный насос не решит ваших каких-то глобальных проблем кардинальным образом в водоснабжении большой загородной территории, так как в среднем имеет мощность от ста пятидесяти до двухсот двадцати пяти ватт. Но со многими процессами разобраться эффективно поможет владельцу загородного дома.
Гидроподача
В доме этот агрегат справляется с необходимой подачей природной воды. Правда, одновременно вы не сможете спокойно купаться в ванной, мыть накопившуюся посуду и стирать, так как насос выдает только до семи литров в минуту.
Но если Вы будете пользоваться умело и достаточно экономно, то хватит и на принятие теплого летнего душа, и на стирку накопившихся вещей. Водный напор напрямую зависит от глубины конкретного гидроресурса. Чем цифра больше, тем соответственно и подача меньше.
Нежелательно подключать насос одновременно к вашему загородному дому, бане и иным важным хозяйственным постройкам, так как может быть вызвана нежелательная автоматическая перезагрузка данной системы.
Замена насоса
Некоторые частные владельцы загородных домов, применяющие в домашнем водоснабжении более мощное и дорогостоящее оборудование, покупают в качестве страховки этот бюджетный насос. Ведь поломаться может абсолютно любой, даже самый лучший импортный прибор, и пока вы его отремонтируете у специалистов и получите обратно, пройдет много времени.
А насос вам в любом случае пригодится в хозяйстве. И тогда для удовлетворения жизненных потребностей вам пригодится именно «Ручеек». Он является своеобразной палочкой-выручалочкой для хозяев загородных домов и не оставит вас одного в трудной беде, которых так много хватает в повседневной жизни каждого человека, владеющего загородным домом.
Применение в медленно наполняющемся источнике
При тщательной копке колодца или скважины сложно заранее догадаться, насколько быстро восстановиться надлежащий уровень воды при многократном использовании. Один источник это сделает мгновенным образом, а второму понадобятся долгие дни на долгожданное обновление.
Но при покупке прибора мало кто об этом думает, и бывает, что агрегат очень быстро производит откачку воды, нежели восполняется. В такой ситуации система может отключиться автоматическим образом и потребовать скорейший перезапуск. При быстром заборе увеличиваются шансы на получение мутной воды.
Лучше всего брать «Ручеек», так как он работает более стабильно и имеет низкую интенсивность забора.
Как успешно восстановить засорившуюся скважину?
Можно разработать систему с помощью «Ручейка». Качество воды, конечно, не изменится, но объем значительно увеличится, вы это сразу отметите для себя.
Включите насос и опустите его как можно ближе к необходимому фильтру. Благодаря вибрирующему механизму будут выбиваться многочисленные наслоения, а затем подниматься на ровную поверхность. Несколько таких успешных попыток, и скважина начнет приходить в полный порядок.
Во время работы необязательно стоять прямо возле вашей скважины. В любом случае водяной насос полностью водичку не выкачает. Поэтому можете заняться своими накопившимися домашними делами. Например, можете полить дачный огород. Вы сразу же заметите, поменяется ли качество воды и объем.
Выкачивание воды из затопленного помещения
Весной очень часто у дачников сильно затапливаются подвалы и погреба. Вынести воду с помощью небольших ведер очень проблематично и занимает много драгоценного времени. Здесь вам отлично поможет насос с хорошим качеством от белорусского отечественного производителя.
Новая система отопления
При строительстве нового дома система отопления делается в первую очередь, нежели подключение к водоснабжению. Нужно как-то заполнить все трубы.
Схема такая: вы привозите воду в огромной бочке, вставляете в нее данный насос, а второй шланг соединяете со спускным краном батареи. Далее аккуратно открывается кран и запускается этот агрегат. Пока система тщательно наполняется, смотрите внимательно на специальный манометр, дабы определить, когда давление окажется на нужной для вас отметке.
Какой погружной вибрационный насос лучше?
Наиболее идеального насоса, который бы подходил абсолютно под всех задачи не существует. Во время выбора необходимо учитывать специфику работы. Для многофункционального использования отлично подходит «МАЛЫШ» БВ 0,1-63-У5 за счет наличия IPX 8 защиты.
Однако, если необходимо обустроить систему откачки, тогда стоит обратить внимание на БОСНА ТАЙФУН-2 БВ-0,25-40 У5М. Решение способно безболезненно работать с жидкостями, имеющими абразивные примеси.. В системах бытового полива отлично смотрится насос STURM WP9740T
Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.
В системах бытового полива отлично смотрится насос STURM WP9740T. Насос эффективно справляется с обеспечением садов, огородов и небольших фермерских хозяйств.
Устройство водяных насосов «Ручеек»
Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.
При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.
Устройство и принцип действия

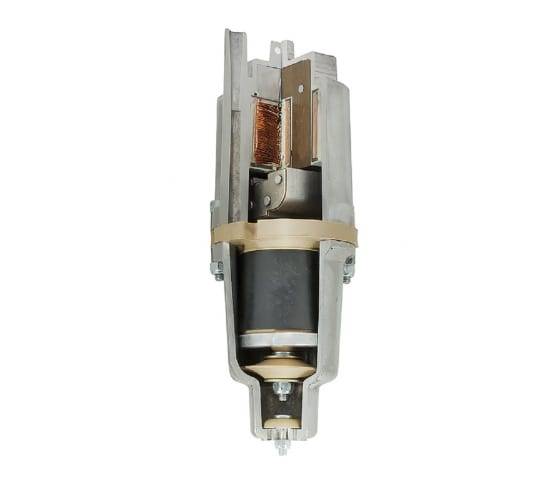

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.
В корпусе размещены основные элементы насоса:
- Электромагнит, состоящий из сердечника и двух катушек;
- Якорь;
- Жестко связанный с якорем поршень, который при движении выталкивает жидкость из камеры в выходной патрубок.
Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.
Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.
Правила эксплуатации
Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.
В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;
На фото показано крепление страховочного троса
- Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
- Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.
В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).
Комплектация
В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.
Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.
С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию
Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.
Ремонт насоса
Ремонт насоса ручеёк своими руками следует производить, если гарантийный срок уже вышел. Каждый вид неполадки вызывается своими причинами. Следовательно, и способы их устранения тоже будут индивидуальны.
При подключении к электросети, «Ручеёк» гудит, но воду не качает
Скорее всего, причина в разгерметизации корпуса. При узкой обсадной трубе, корпус насоса может биться о неё при работе. Учитывая скорость вибрационных колебаний, достигающую 100 в секунду, подобные удары приводят к отслаиванию заливки магнита.
Такие же явления наблюдаются, когда насос работал без воды, на сухую. Ремонт состоит в извлечении магнита из вибратора. Далее при помощи шлифмашинки нарезаются мелкие канавки по всей его площади. После следует нанести на него слой герметика, и установить на своё место. После того, как герметик полностью застынет, прибор собирается и испытывается на корректность работы.
Посторонние шумы, в виде металлических позвякиваний
Следует разобрать корпус, и осмотреть прибор изнутри. Когда на магните видно чёрное пятно и отпечаток от якоря, ясно, что происходит их соприкосновение в процессе работы. Это может привести к сгоранию обмотки электродвигателя. Замеряем высоту заливки штангенциркулем – она должна составлять 4,9см.
Если данная высота в ходе эксплуатации уменьшилась, потребуется подложить во втулку регулирующую шайбу, или несколько шайб, необходимой толщины. После этого насос собирается и испытывается. Если шайба подобрана точно по размеру, то металлический стук должен исчезнуть.
Неполадки электрических компонентов
Целостность обмотки электродвигателя можно проверить омметром. Если показатель прибора слишком велик – возможен обрыв цепи, а при нулевом показателе сопротивления, вероятно, обмотку двигателя пробило. Перемотка двигателя дело сложное и зачастую нерентабельное.
Проще приобрести новый двигатель, а то и новый насос. Если при включении в ток насоса, происходит выключение предохранительных автоматов (пробок), то налицо короткое замыкание. Следует проверить целостность питающего электрокабеля, а также прочих элементов внутренней проводки.
Если вы не уверены в своей квалификации электрослесаря, лучше передать «Ручеёк» для обследования и последующего ремонта специалистам. Электричество не любит дилетантов, и легкомысленное отношение к нему способно привести к большой беде.
