Установка систем отопления из полипропиленовых труб
При желании произвести установку пропиленовых компонентов системы трубопровода можно и своими руками, не прибегая к услугам профессионалов. Сама процедура выполняется при помощи сварки. Причем здесь недопустимо использовать резьбовые соединения, чтобы скрепить между собой элементы из полипропилена.
придать отрезкам ровные края
Сварочные работы выполняются с применением соответствующего оборудования, которое рассчитано на проведение подобных операций. Чтобы соединить элементы трубопровода таким методом, следует поместить трубу в насадку подходящего диаметра, после чего ее подвергают нагреву, доводя до температуры в 260 градусов. Процедура нагрева трубы может занять разное время, на это оказывает влияние в первую очередь диаметр изделия. Скажем, если размер трубы составляет 20 мм, то достаточно будет нагрева продолжительностью 5 секунд. При большем же диаметре конструкции, которая, скажем, имеет величину 50 мм, на нагрев потребуется затратить 18 секунд.
Трубопроводы из полипропилена
Схема прокладки трубопровода из полипропилена по дому.
Полипропиленовые трубы имеют много достоинств, благодаря которым могут быть использованы для холодной и питьевой воды, а специальные армированные при помощи алюминиевой фольги или стекловолокна трубы подходят для горячей воды и для отопления.
Простые трубы из полипропилена смогут выдержать довольно большие температуры — в пределах 75 градусов, а армированные работают при 95 и выдерживают кратковременную нагрузку в 110-115 градусов. Для жилых зданий этого будет достаточно. Чтобы срок их службы был больше 20-25 лет, постоянное давление должно быть не выше 7,5 атмосфер.
Если систему правильно смонтировали, элементы не имели трещин, их соединения были ровными, диаметр правильно подобранным, а вид труб выбран именно для того вида работ, для которого он предназначен, то ремонт или замена не потребуются очень долго. Гарантия на эти трубопроводы дается на 8-10 лет, а иногда и больше, но их состав и устойчивость позволяет им не разрушаться и функционировать в течение 50 лет.
Положительным моментом является прекрасное противостояние полипропилена коррозии, поэтому, сравнивая их с металлическими трубами, которые тоже используют для отопления, лучше сделать выбор в пользу первых. Так как результаты коррозии в виде отложений накипи не угрожают термопластичному полимеру пропилена, внутренний диаметр трубопроводов и соединений, а также скорость подачи воды или пара не уменьшаются, и напор остается прежним. Радиаторы и спустя 7-10 лет будут продолжать греть равномерно, если не произошло каких-либо механических поломок, а напор воды из крана останется точно таким же, как и сразу после монтирования водопровода.
Систему из полипропилена правильно использовать для подачи питьевой воды, так как она имеет высокую устойчивость к химическому воздействию. В результате пропилен не ржавеет, состав жидкости остается неизменным, он не будет подпорчен неприятным запахом, вкус воды не изменится, и она не станет вредной. Для человеческого глаза неприятен вид подкрашенной воды, данный же материал удовлетворяет всем необходимым потребностям. Кроме того, некоторая мягкость труб помогает уменьшить уровень шума, когда поток перемещается по трубам, и сделать жизнь потребителей более комфортной.
Выбираем полипропиленовую трубу: на что обратить внимание
Первоочередный параметр, на который следует обращать внимание при выборе труб из полипропилена – это диаметр. Все потому, что в каждой системе показатели давления разные, соответственно, и трубы должны быть подходящими для каждого конкретного случая
Исходя из размеров внутреннего сечения, пп трубы для отопления бывают:
- до 16 мм– по своим параметрам они оптимальны для теплых полов, а для компенсации недостаточной гибкости изделий можно использовать переходники;
- 20 –25 мм– превосходно подходят для монтажа отопительных систем частных домов или квартир, при этом следует учитывать, что для простой отопительной системы подойдут трубы сечением 20 мм, в то время как для стояков следует подбирать трубы сечением 25 мм;
- 25 –32 мм– оптимальны для установки централизованных отопительных систем в многоквартирных домах;
- от 200 мм– находят свое применение в системах отопления больших магазинов, больниц, школ и других социально значимых объектов с достаточно большой численностью посетителей.
Итак, согласно маркировке, выделяют следующие виды полипропиленовых труб для отопления:
- PN10 – для них предельно допустимым является давление в 1 МПа при температуре теплоносителя 20ºС для систем горячего водоснабжения, и 45ºС для теплого пола. Из-за достаточно тонких стенок (до 10 мм) их не рекомендуют использовать для отопительных систем жилых помещений;
- PN16 – для данной разновидности предельно допустимое значение давления составляет 1,6 МПа при температуре теплоносителя в 60ºС. Толщина стенок этих труб, как правило, более 3,4 мм, однако резкие повышения температуры теплоносителя могут значительно снизить их срок эксплуатации. В связи с чем, гораздо надежнее будет установить более прочные трубы для отопительной системы в доме или квартире;
- PN20 – указывает на возможность использования в системах с давлением в 2 МПа при температуре теплоносителя 80ºС. Если толщина стенок подобных труб будет в пределах 16 –18,5 мм, их можно смело выбирать для организации горячего водоснабжения;
- PN25 – могут использоваться в системах с предельно допустимым давлением в 2,5 МПа, выпускаются только с армированным слоем и имеют прекрасные характеристики. Следовательно, являются самыми оптимальными для монтажа различного рода отопительных систем.
После того, как удалось определиться с тем, какая полипропиленовая труба для отопления лучше всего подойдет, можно переходить к непосредственной установке и монтажу системы. Далее подробно рассмотрим процесс создания своими руками систем отопления в домах и квартирах.
Это интересно: Внутреннее наполнение шкафа-купе — внимательный взгляд на вопрос
Полипропиленовые элементы
Полипропиленовые трубы могут быть нескольких видов.
Конструкции, состоящие из одного слоя. К ним относится гомополимер РРН, блоксополимер полипропилена РРВ и рандом-сополимер пропилена PPRC.
Многослойный полипропилен. Изделия из такого материала производят трех видов со своими характерными особенностями:
- Толстостенная труба РР оклеена алюминиевой фольгой с помощью герметика и защищена тонким слоем полипропилена.
- Изделия, в которых все слои соединены перфорированными отверстиями в фольге.
- Пластик меньшей гибкости заключен между двумя основными слоями.
Стандартная длина труб ПП – 4 метра, наружный диаметр изделий лежит в пределах от 1,5 до 12,5 см. Комплектация полипропиленовых труб зависит от назначения, в комплект может быть добавлен декоративный короб и элементы для соединения труб.
Фитинги и полипропиленовые трубы соединяются методом термопластической сварки, используя специальное оборудование. Присоединить трубы ПП к стальному трубопроводу можно с использованием резьбовых соединительных элементов.
Сфера использования
Полипропиленовые трубы находят применение в разных областях:
- Бытовое холодное водоснабжение, включая питьевую воду.
- Системы отопления и горячего водоснабжения (при использовании труб PPRC).
- Технологические трубопроводы, включая линии по транспортировке продуктов и установки сжатого воздуха.
Нюансы при пайке полипропиленовых труб
При создании неразъемного соединения первым делом нужно знать, какую температуру выдерживает полипропиленовая труба
Это очень важно, так как в дальнейшем при неправильно подборе материала нужно менять непригодную часть. Запомните, что PN10 и 16 предназначены для низкотемпературной эксплуатации (до +20 градусов)
PN20 и 25 – для среды с максимальной температурой до +80 (при постоянном поступлении) и кратковременном до +120 градусов.
Сварочный аппарат (паяльник) должен быть включен на протяжении всего процесса создания коммуникаций. При этом разогрев деталей обязательно нужно начинать одновременно.
Обязательно нужно соблюдать временные рамки прогрева, так как недогрев чреват созданием ненадежного соединения по причине очень слабой диффузии, а перегрев – полной деформацией края трубы.
Каковы особенности применения полипропиленовой трубы 40 мм для отопления
При проектировании и монтаже системы отопления всегда возникает вопрос – трубы какого диаметра использовать при работе. Диаметр (а значит, и пропускная способность труб) важен, так как необходимо обеспечить скорость теплоносителя в пределах 0,4–0,6 м/с, которая рекомендована специалистами. При этом к теплоносителям (к радиаторам) должно поступать необходимое количество энергии.
При скорости меньше 0,2 м/с происходит застаивание воздушных пробок. Скорость больше 0,7 м/с нерационально применять в плане энергосбережения, так как сопротивление движению жидкости становится значительным (оно прямо пропорционально квадрату скорости). Также при превышении этой скорости появляется вероятность возникновения шума в трубопроводах малых диаметров.
Труба полипропиленовая 40 мм все чаще применяется в системах отопления даже при наличии недостатков в виде сложности обеспечения качества стыков и значительного расширения под воздействием тепла. Такие трубы стоят недорого и просты в монтаже, а это зачастую – решающие факторы.
Полипропиленовые трубы подразделяются на несколько видов, в зависимости от технических характеристик и условий эксплуатации. Для отопления применяются марки РN25 (РN30), рассчитанные на рабочее давление в 2,5 атм при температуре жидкости не более +120 °С.
Труба полипропиленовая 40 мм, армированная алюминиевой фольгой или стекловолокном, используется для отопления. Армировка не позволяет материалу сильно расширяться при нагревании.
Некоторые специалисты выбирают трубы с внутренней армировкой стекловолокном. Их чаще всего применяют в частных системах отопления.
Трубы изготавливаются стандартных диаметров, из которых нужно выбрать наиболее подходящий. Существуют типовые решения, с помощью которых можно подобрать диаметр трубы для отопления дома. Они позволяют в 99 % случаев выбрать оптимальный диаметр без выполнения гидравлического расчета.
К стандартным диаметрам полипропиленовых труб относятся – 16, 20, 25, 32, 40 мм.
Стандартные наружные диаметры полипропиленовых труб – 16, 20, 25, 32, 40 мм. Этим значениям соответствует внутренний диаметр труб марки РN25 – 10,6, 13,2, 16,6, 21,2, 26,6 мм.
Более подробные данные о наружных и внутренних диаметрах и толщине стенки полипропиленовых труб можно посмотреть в таблице.
Наружный диаметр, мм | PN10 | PN20 | PN30 | |||
Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | Внутренний диаметр | Толщина стенки | |
16 | 10,6 | 2,7 | ||||
20 | 16,2 | 1,9 | 13,2 | 3,4 | 13,2 | 3,4 |
25 | 20,4 | 2,3 | 16,6 | 4,2 | 16,6 | 4,2 |
32 | 26 | 3 | 21,2 | 5,4 | 21,2 | 3 |
40 | 32,6 | 3,7 | 26,6 | 6,7 | 26,6 | 3,7 |
50 | 40,8 | 4,6 | 33,2 | 8,4 | 33,2 | 4,6 |
63 | 51,4 | 5,8 | 42 | 10,5 | 42 | 5,8 |
75 | 61,2 | 6,9 | 50 | 12,5 | 50 | 6,9 |
90 | 73,6 | 8,2 | 6 | 15 | ||
110 | 90 | 10 | 73,2 | 18,4 |
Читайте материал по теме: Как выбрать фитинги для полипропиленовых труб
Нам требуется обеспечить подачу необходимой тепловой мощности. Она будет находиться в прямой зависимости от количества поданного теплоносителя, но скорость движения жидкости не должна превышать 0,3–0,7 м/с.
Исходя из этого, существует следующее соответствие подключений (для полипропиленовых труб указывается наружный диаметр):
16 мм – при монтаже одного или двух радиаторов;
20 мм – при монтаже одного радиатора или небольшой группы радиаторов (радиаторы «обычной» мощности от 1 до 2 кВт, максимальная подключаемая мощность не выше 7 кВт, количество радиаторов не более 5 шт.);
25 мм – при монтаже нескольких радиаторов (обычно не более 8 шт., мощность не выше 11 кВт) одного крыла (плеча тупиковой схемы разводки);
32 мм – при подключении одного этажа или целого дома в зависимости от тепловой мощности (обычно не более 12 радиаторов, соответственно, тепловая мощность не выше 19 кВт);
40 мм – для магистрали одного дома при ее наличии (20 радиаторов – не выше 30 кВт).
Разберем выбор диаметра труб подробнее, основываясь на заранее рассчитанные табличные соответствия энергии, скорости и диаметра.
Обратимся к таблице соответствия скорости к количеству тепловой мощности.
В таблице представлены значения тепловой мощности (Вт), а под ними указано количество теплоносителя (кг/мин) при подаче с температурой +80 °С, обратки – +60 °С и температуры в комнате +20 °С.
Из таблицы видно, что при скорости 0,4 м/с подается следующее количество тепла по трубам из полипропилена указанного наружного диаметра:
4,1 кВт – внутренний диаметр около 13,2 мм (наружный диаметр 20 мм);
6,3 кВт – 16,6 мм (25 мм);
11,5 кВт – 21,2 мм (32 мм);
17 кВт – 26,6 мм (40 мм);
При скорости 0,7 м/с подаваемая мощность увеличивается на 70 %, что легко проследить в таблице.
Этап первый. Составление проекта
Монтажные работы следует начать с составления проекта будущей магистрали. Важным критерием при этом является эргономичность, вследствие чего число поворотов и соединительных элементов должно быть минимальным.
Разводка отопления
Разводка отопления
При обустройстве отопительной системы особенно важен грамотно составленный проект, в котором следует указать месторасположение таких элементов, как:
- муфты;
- переходники;
- крепежи;
- уголки;
- отопительное оборудование.
Магистраль подсоединяется к радиаторам одно- или двухтрубным способом, сбоку или снизу.
Схема системы отопления
Водопроводная разводка
Pазводка водопроводных труб в санузле
Здесь магистраль подключается к централизованной системе с целью водоснабжения необходимых сантехнических приборов – унитаза, раковин, бойлера и проч. Существует два способа выполнения разводки.
Способ №1. Открытый вариант. Горизонтальные трубы устанавливаются несколько выше уровня пола, а вертикальные – исключительно по углам. Все это позволяет сделать трубопровод менее заметным.
Способ №2. Закрытый вариант. Крайне сложен в выполнении, поскольку подразумевает предварительное проведение максимально точных расчетов. Трубы (обязательно цельные) замуровываются в стены, а к каждому стыку должен быть свободный доступ.
Pазводка водопроводных труб в санузле
Кроме того, разводка водопровода может быть:
- последовательного типа (самый бюджетный и простой в выполнении вариант);
- коллекторного типа (при подаче воды применяется коллектор);
- с проходными розетками (мало популярен).
Разновидности пропиленовых труб: какие лучше для отопления?
Еще десятилетие назад для устройства систем отопления повсеместно применялся обычный полипропилен (PPR). Но в чистом виде этот материал проявил себя не лучшим образом, отчего его рейтинг теперь довольно низок. Срок службы полипропилена значительно отличался от заявленного, а давление и высокие температуры становились причиной его деформации. Использование армирования позволило сохранить преимущества полипропилена и избавить его от весомых недостатков. Поэтому сейчас лучшими полипропиленовыми трубами для отопления можно назвать следующие:
Трубы PPR с алюминиевым армированием. Использование фольги из алюминия буквально дало новую жизнь трубам для отопления из полипропилена. Металлическая прослойка как бы удерживает полимер, защищая его от избыточного расширения. Слой алюминиевого листа может находиться как на поверхности трубы, так и в середине, между двумя слоями пропилена («сэндвич»). Такие изделия нуждаются в зачистке, иначе в месте сварки алюминий и PPR будут расслаиваться между собой.
Трубы PPR с армированием из стекловолокна. Очень качественные и прочные изделия. Отличная степень надёжности достигается за счет монолитности конструкции. Такие трубы, в отличие от армированных алюминием, являются буквально литыми, поэтому и заслужили высокий рейтинг и массу положительных отзывов. Стекловолокно – это фактически композит полипропилена, поэтому от основных стенок трубы армирование не будет отсоединяться ни при каких условиях. Соответственно, такую трубу пропиленовую для отопления можно не зачищать перед монтажом.
Из всех видов полипропиленовых труб наиболее пригодными для отопления являются модели с армирующим слоем
Армирование удачно справляется с уменьшением эффекта теплового расширения, но, к сожалению, не устраняет его полностью. И те, и другие полипропиленовые трубы как средство для установки отопления имеют неплохие характеристики: выбрать между ними поможет ориентир по бюджету и личные предпочтения.
Использование стекловолокна в качестве армирования
Любая полипропиленовая труба имеет армирование стекловолокном или алюминиевой фольгой. Однако из-за того, что алюминиевая фольга значительно удорожает изделие, многие производители отказались от ее использования, заменив на стекловолокно.Само по себе стекловолокно боится отрицательных температур, а также не переносит падений. Но зачастую полипропиленовые трубы как раз-таки хранятся в неотапливаемых складах магазинов и оптовых баз. Также сложно проверить, как транспортировался материал с завода производителя до конкретного магазина. Из-за этого есть вероятность получить некачественное изделие, и проверить все ли в порядке с армированным слоем, вы никак не сможете.
Положительные качества пластиковых труб
Пластиковые трубы для отопления имеют перечнем положительных качеств, выделяющих их на фоне аналогичных изделий из металла.
Стоит выделить основные достоинства труб из пластика:
Пластмассовые трубы для отопления не боятся влажной среды. Пластик – полимер, а такой материал, как известно, не взаимодействует с химическими и другими агрессивными веществами.
Благодаря своей коррозионностойкости и неподверженности гниению, такие трубы вполне могут прослужить до пятидесяти лет.
Пластиковые трубы отопления считаются экологически безопасными, потому что из них не выделяются токсические соединений.
Во время транспортирования воды по таким трубам, они не издают шума. Все потому что пластик хуже пропускает звук
К тому же, на пластиковых трубах не собирается налет, что положительно сказывается на их пропускной способности.
У пластика малая теплопроводность, что очень важно для конструирования отопительной системы. Это можно считать его главным преимуществом перед стальными трубами, в которых вода достаточно быстро становится холодной.
Характеристики пластиковых труб для отопления таковы, что они успешнее справляются с температурными перепадами
Это также делает их незаменимыми при организации отопительной системы в доме.
Благодаря своей легкости, их очень легко транспортировать и производить их укладку. Стоит отметить тот факт, что трубы соединяются между собой фитингами, методом пайки. Процесс занимает минимум времени, а сами трубы не нуждаются в покраске, сохраняя свою эстетичность на очень долгое время.
К тому же, они имеют невысокую стоимость. Стальные трубы обойдутся значительно дороже.
Какие бывают и какие лучше
Лучшие полипропиленовые трубы

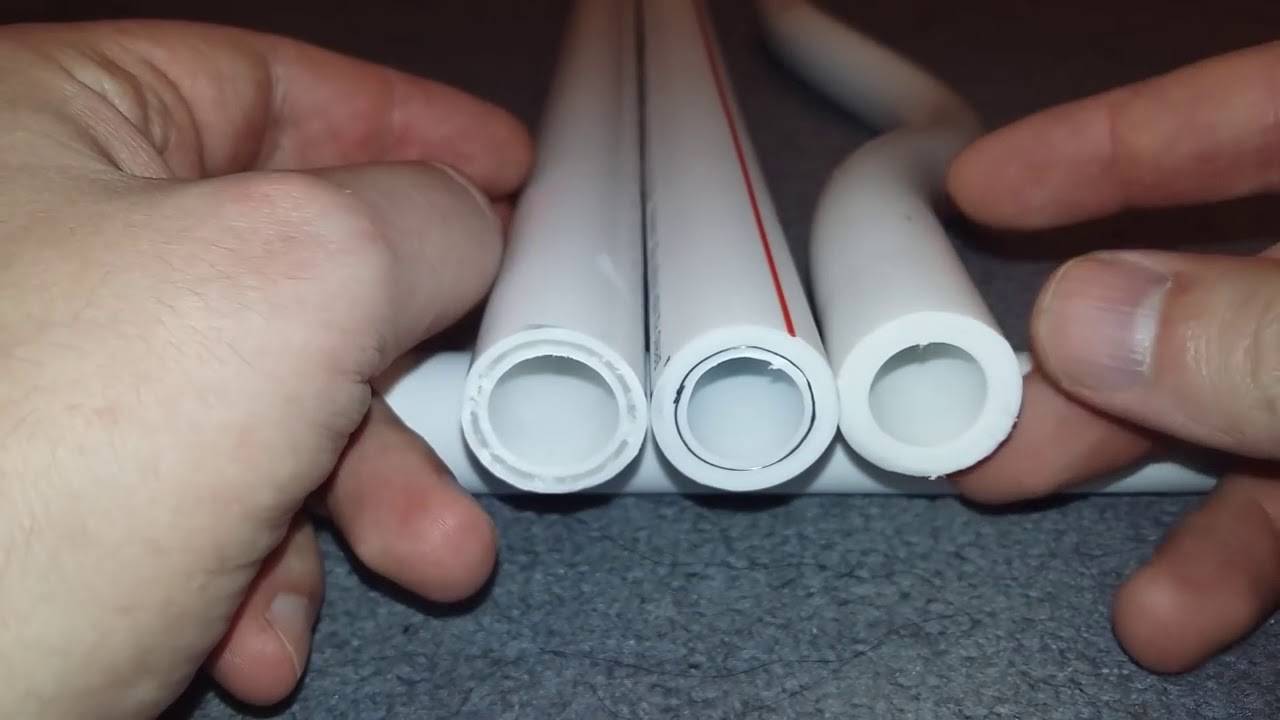

По строению полипропиленовые трубы бывают трех видов:
- Однослойные. Стенки полностью сделаны из полипропилена.
- Трехслойные:
- армированные стекловолокном — между двумя слоями полипропилена запаяны нити стекловолокна;
- армированные фольгой — конструкция похожа.
Зачем армируют полипропиленовые трубы? Этот материал имеет большой коэффициент теплового расширения. Один метр однослойной трубы становится длиннее на 150 мм при нагревании до 100 °C. Это много, правда их так сильно никто не нагреет, но и при более низких дельтах температур увеличение длины не менее впечатляет. Для нейтрализации этого явления ставят компенсационные петли, но не всегда такой подход спасает.
Виды компенсаторов для полипропиленовых труб
Производители нашли другое решение — начали изготавливать многослойные трубы. Между двумя слоями чистого пропилена укладывают стекловолокно или алюминиевую фольгу. Эти материалы не нужны для усиления или каких-либо других целей, а только для уменьшения термического удлинения. Если есть слой стекловолокна, то температурное расширение в 4-5 раз меньше, а со слоем фольги — в 2 раза. Компенсационные петли еще нужны, но ставятся реже.
Слева армированная стекловолокном труба, справа — обычная однослойная
Зачем делают армирование и стекловолокном, и фольгой? Дело в диапазоне рабочих температур. Те, что со стекловолокном могут выдержать нагрев до 90 °C. Этого достаточно для ГВС, но не всегда недостаточно для отопления. У полипропиленовых труб, армированных фольгой, температурный диапазон шире — они выдерживают нагрев среды до +95 °C. Этого уже достаточно для большинства систем отопления (кроме тех, в которых стоят твердотопливные котлы).
Какие ППР трубы подходит для каких систем
Исходя из всего сказанного выше ясно, какие полипропиленовые трубы лучше для отопления — армированные фольгой, если предполагается высокотемпературная эксплуатация системы (от 70 °C и выше). Для низкотемпературных систем отопления можно использовать изделия, армированные стекловолокном.
Для холодного водоснабжения подходят любые ППР трубы, но самое рациональное решение — обычные однослойные. Стоят они совсем немного, а тепловое расширение в этом случае не такое уж и большое, одного небольшого компенсатора для водопровода в среднем частном доме достаточно, а в квартире, при небольшой протяженности системы, его не делают вообще, вернее делают «Г»-образный.
Пример водопровода из полипропилена
Для прокладки системы ГВС лучше всего брать трубы из полипропилена с армирующей прослойкой из стекловолокна. Их качества тут оптимальны, но можно использовать и с фольгированным слоем
Обратите внимание, наличие компенсаторов обязательно
Какие проще в монтаже
Решая, какие полипропиленовые трубы лучше, обратите внимание на такой параметр, как сложность монтажа. Все виды соединяются при помощи сварки, а для поворотов, разветвлений и т.п
используют фитинги. Сам процесс сварки идентичен для всех типов, разница в том, что при наличии алюминиевой фольги требуется предварительная обработка — необходимо удалить фольгу на глубину пайки.
Так выглядит внешнее армирование полипропиленовой трубы фольгой
Вообще, армирование алюминием бывает двух видов — наружное и внутреннее. При наружном, слой фольги находится близко к наружному краю (1-2 мм), при внутреннем армирующий слой находится примерно посередине. Получается что он с двух сторон залит почти одинаковым слоем полипропилена. В этом случае подготовка к сварке состоит еще и в том, чтобы снять наружный слой пропилена на всю глубину сварки (и фольгу тоже). Только при этих условиях можно достигнуть требуемой прочности шва. Вся эта подготовка занимает достаточно много времени, но самое неприятное то, что при ошибке получаем очень ненадежное соединение. Самый опасные вариант, когда вода просачивается к фольге. В этом случае полипропилен рано или поздно разрушиться, соединение потечет.
Сваривать армированные фольгой трубы надо правильно
Исходя и этих данных, можно прийти к выводу, что если позволяют условия, лучше использовать однослойные или армированные стекловолокном полипропиленовые трубы. Приверженцы алюминиевого армирования говорят о том, что фольга дополнительно уменьшает количество воздуха, который проникает в систему через стенки. Но фольгу часто делают перфорированной и она далеко не обязательно идет сплошной полосой, охватывая весь диаметр трубы. Часто она имеет продольный разрыв. Ведь ее задача — уменьшить величину теплового расширения, а с этой задачей справляются даже полосы более стабильного материала.
https://youtube.com/watch?v=fKf2kG7gHvw
Горяча ли водица
Много это или мало?
Давайте посмотрим, что поэтому поводу говорят актуальные сейчас нормативные документы.
СНиП 2.04.05-91 («Внутренний водопровод и канализация зданий») прямым текстом утверждает, что температура воды для всех систем дома не должна превышать 95 градусов. А в случае дошкольных детских заведений — так и вовсе 37.
Раз так, смело можно ставить трубы полипропиленовые: рабочая температура подходящая. Так ведь?
Казалось бы, теперь-то уж все вопросы сняты, можно расходиться по домам. Но, как принято, есть нюанс. Даже два.
Издержки глобализации
В поздние советские времена, уже незадолго до смены режима на демократический и пропажи из магазинов колбасы, на Дальнем Востоке (несомненно, не только там, но именно на Дальнем Востоке автору довелось наблюдать это безобразие лично) были построены целые микрорайоны домов по так называемому ленинградскому проекту.
Тройное остекление и тройные двери в подъездах сочетаются в них с панельными стенками и весьма своеобразными отопительными приборами. Конвектора водяного отопления представляют собой просто виток отопительного стояка диаметром 3/4 дюйма с плотно надетым на нее поперечным оребрением из тонких стальных пластин.
В теории все должно было работать…
Чтобы понять весь масштаб трагедии, нужно хорошо представлять себе дальневосточный климат. Температура в -40 — -45 там не то чтобы каждый день зимой, но никого не удивляет, а -30 при сильном ветре — более чем заурядное явление. Объем теплопотерь панельного дома оценить легко. А теперь сопоставим его с тем теплом, которые оставляют в квартире 50-80 сантиметров трубы с жалкими пластинками.
Чтобы обеспечить приемлемый температурный режим в этих домах, приходилось задирать температуру теплоносителя в системе отопления намного выше сотни градусов. Благо параметры теплотрасс в зимнюю стужу это позволяли.
Мы живем в России
Автоматизированного управления водоснабжением в жилых домах нашей страны нет и массово не будет еще очень долго. А теперь холст маслом. Зима. На улице -40. Выдерживая температурный график, ТЭЦ поднимает температуру теплоносителя на подающем трубопроводе до 130 С. Вода в трубе не превращается в пар только благодаря давлению.
Чтобы в кране у жильцов оказалась температура не выше 95 С, водоснабжение нужно переключить на обратный трубопровод. Вручную. В элеваторном узле в подвале каждого дома.
А слесарь болен. Или в запое. Или просто сокращен. В каком состоянии ЖКХ в глубинке — вам рассказывать не нужно.
И что?
Если у воды такая температура — полипропиленовые трубы должна стечь вниз?
К счастью, этого не происходит. Вплоть до точки в 140-150 градусов даже неармированные трубы из полипропилена еще не деформируются. Но срок их службы и в самом деле сокращается.
Дело в том, что производители — большие перестраховщики. Если при температуре в 94 градуса рванет труба, для которой заявлена рабочая температура в 95 — производителя засудят. Поскольку от партии к партии толщина, прочность пластика и другие физические свойства труб неизбежно слегка меняются, все приличные производители указывают для изделий сильно заниженные параметры, в которые гарантированно уложатся все партии товара.
Трубы PN-25
Это наиболее оптимальный вариант для того, чтобы сделать монтаж отопления в частном доме своими руками. Основная отличительная черта данных изделий – это их многослойное выполнение (две прослойки пластика, между
которыми прокладывается слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр, равный 21,2-77,9 мм, и внутренний – 13,5-50 мм. Такой полипропилен функционирует в отопительной системе с рабочим давлением не выше 2,5 МПа и температурой до 90 °C.
Наличие алюминиевой прослойки уменьшает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированных изделий необходимо учитывать его расположение. Если прослойка размещена ближе к внешней стороне, это затруднит процесс спайки, в связи с этим монтаж отопления в частном доме своими руками в данном случае потребует приобретения дополнительного оборудования (специального торцевателя или шайвера).
Еще одна разновидность – это армированные стекловолокном трубопроводы, они по качественным показателям сходны с изделиями со слоем фольги. Однако для первого вида характерен высокий показатель теплового расширения, но их монтаж немного проще.
Основные производители
На отечественном рынке в широком ассортименте представлена продукция российских, турецких, австрийских, китайских и немецких компаний. У каждого производителя своя технология изготовления, поэтому и поставляемая арматура обладает разными прочностными характеристиками.
Первыми в этом списке находятся немецкие и австрийские предприятия — так ведущим является немецкий завод aquatherm GmbH — официальным представителем в России которого является «Группа Компаний Агпайп» (agpipe.ru), осуществляющий полный цикл производства (от сырья до конечного продукта). Трубопроводные системы изготавливаются соответственно европейскому стандарту ISO 50001 и проходит жесткую систему сертификации.
Следующими идут чешские фирмы. Сырьем для производства продукции служит полипропиленовый сополимер, обладающий высокими прочностными и гигиеническими свойствами.
Турецкие компании получили распространение благодаря доступной цене и тройной проверке качества своей продукции.
Замыкают рейтинг поставщиков полимерных труб производители из России, Украины, Белоруссии и Китая.
Выбор
Итак, нам предстоит закупить материал для автономной системы отопления. По каким признакам и как выбрать полипропиленовые трубы?
Армирование
Наш выбор для отопления — армированный полипропилен. Абзац, точка.
Почему именно он? Да, армирование при той же толщине стенок увеличивает максимальное рабочее давление трубы с 20 до 25 кгс/см2, но ведь для автономного контура оба значения заведомо избыточны.
Дело в том, что полипропилен обладает высочайшим коэффициентом удлинения при нагреве. Когда температура теплоносителя повышается на 50 градусов (скажем, с комнатной температуры до вполне достижимых в автономном контуре 70 — 75С), каждый метр трубы удлиняется на 6,5 мм.
Фото позволяет оценить масштаб бедствия.
Для армирования труб используются стекловолокно и алюминий. Соответствующие виды труб различаются не только армирующим материалом, но и технологией производства. В первом случае армированный слой полимера сваривается с внутренней и внешней оболочкой в процессе экструзии, образуя с ними единое целое; во втором алюминиевая фольга толщиной около полумиллиметра вклеивается между двумя слоями полимера.
Армирование алюминием.
Армирование фиброй.
Армирование заметно уменьшает удлинение трубы при нагреве. Я приведу типичные значения для обоих типов армирования и (для сравнения) тот же параметр для стального трубопровода.
| Материал | Удлинение при нагреве на 50С, мм/м.пог. |
| Полипропилен с армированием фиброй (рубленным стекловолокном) | 3,1 |
| Полипропилен с армированием алюминиевой фольгой | 1,5 |
| Сталь | 0,5 |
Бренды
Очевидно, наш выбор — трубы с алюминиевым армированием. Однако и в этом случае есть одна тонкость.
Если вы покупаете трубы известного производителя (Rehau, Valtec и т.д.), вы переплачиваете за бренд, зато он служит гарантией высокого качества продукции. В случае армированных алюминием труб это означает высокое качество клея и соблюдение всех технологических требований.
Имя производителя гарантирует качество продукции.
А вот при покупке изделий незнакомых вам изготовителей (да-да, привлекательная цена часто перевешивает прочие достоинства в глазах покупателя) стоит присмотреться к трубам с армированием фиброй — просто потому, что их трудно испортить отклонениями в технологии производства. В процессе экструзии слои с армированием и без него в любом случае будут надежно сварены друг с другом.
Диаметр
Для стальной трубы принято указывать ее условный проход — параметр, который указывает на совместимость с определенным размером трубной резьбы. Условный проход стальной трубы примерно равен ее внутреннему диаметру.
Полипропиленовая труба маркируется внешним диаметром. Соответственно, ее пропускная способность будет заметно уступать стальной с тем же номинальным размером.
Благодаря значительной толщине стенок внутренний диаметр полипропиленовой трубы намного меньше внешнего.
Именно поэтому при замене стальных труб на полипропиленовые их размер должен увеличиваться на один-два шага (25 мм вместо ДУ20, 32 мм вместо ДУ32 и так далее).
При проектировании автономной системы отопления коттеджа стоит придерживаться следующих размеров:
- Подводка к радиатору — 20 мм;
- Розлив с принудительной циркуляцией — 25 — 32 мм;
- Розлив с естественной циркуляцией — 40 — 50 мм.
Для системы отопления с естественной циркуляцией характерен минимальный гидравлический напор. Его приходится компенсировать увеличением диаметра розлива.
