Как спроектировать тепловую схему котельной для частного дома + некоторые примеры автоматизации

Схема котельной при использовании твердого топлива

Автономный бункер для твердотопливного котла не имеет жестких требований к метражу, ключевой момент — выделение именно отдельного места, поскольку сам источник теплоснабжения монтируется на полу. Навряд ли присутствие такого прибора в коридоре или на кухне будет удовлетворять принципам эргономики, кроме того, это противоречит принципам безопасности.

Минимальные условия для эксплуатации твердотопливного оборудования:

• расстояние от стены до заслонки не менее 1,2 – 1,5 м; до боковин – 1 м; до задней части – 0,5м; до среза тройника при заднем типе подключения – 50см;
• выполнение поверхностей помещения из несгораемого материала или их оштукатуривание, облицовка минеритом;
• снабжение приточной вентиляцией, которая может быть представлена промежутком между дверью и полом или отверстием в стене;
• исключение надстроек над бункером.

Технологический состав котельной с ТТ-теплогенератором

Перечень оснащения для топки твердым топливом включает:

• котел с необходимыми баками, резервуарами и т.п.;
• комплектная группа безопасности, трехходовой смесительный клапан, циркуляционный насос в структуре обвязки обогревательного устройства;
• бойлер, нагревающийся за счет ТТ-котла, обеспечивающий жилье горячей водой;
• труба отвода дыма эффективного диаметра и высоты;
• организованный сливной комплекс на случай простоя аппарата;
• погодозависимая или настраиваемая автоматика;
• система огнеудаления и пожаротушения.

К твердому топливу относятся дрова, уголь, торф. Для их расположения также необходимо обособить некоторый участок.

Защита водогрейных котлов от коррозии

В заключении необходимо отметить, что водогрейный контур котла системы отопления подвержен большим коррозийным нагрузкам, чем сама система обогрева жилища. Дымовые газы могут повредить теплообменник, по которому циркулирует разогретая вода.

Поэтому, в целях нивелирования влияния катализаторов коррозийных процессов, теплоноситель на входе в теплообменник котла нужно разогревать до 60-70 градусов Цельсия.

Правда, эта мера предосторожности оправдана только в случае использования стальных теплообменников, изготовленных из конструкционной стали. Медные или  нержавеющие теплообменники от коррозии не страдают

Схема с гидрострелкой

Гидрострелка в схемах котельных дома препятствует возникновению теплового удара. Суть ее действия состоит в разделении и увязке нескольких контуров.

Осуществление разовой работы отопления, горячего водоснабжения, теплых полов предполагает непостоянную нагрузку и изменчивость термогидравлических свойств (температуры, перепадов давления) сетей. Источник теплоснабжения плохо переносит нестабильность, поэтому между ним и ветвями-потребителями устанавливается гидравлическая стрелка.

Основная функция устройства – задание теплоносителю нужного направления в автоматическом режиме во избежание теплового удара.

Уровни автоматизации

Степень автоматизации задается при проектировании котельной или при капитальном ремонте/замене оборудования. Может лежать в диапазоне от ручного регулирования по показаниям контрольно-измерительных приборов до полностью автоматического управления по погодозависимым алгоритмам. Уровень автоматизации в первую очередь определяется назначением, мощностью и функциональными особенностями эксплуатации оборудования.

Современная автоматизация работы котельной подразумевает комплексный подход — подсистемы контроля и регулирования отдельных технологических процессов объединяются в единую сеть с функционально-групповым управлением.

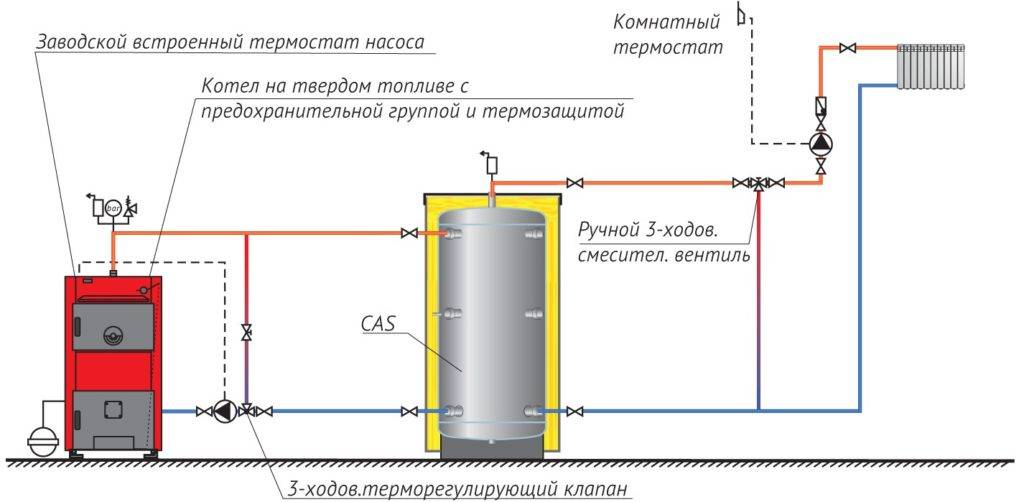

Схема котельной при использовании твердого топлива

Твердотопливные котлы имеют определенный недостаток, который вызван высокой инертностью работы, из-за невозможности тонкой регулировки процесса горения твердого топлива.

Для того чтобы сгладить недостаток, в схеме устанавливают буферную емкость, которая набирает температуру для нагрева контура отопления и расходует тепло в течении продолжительного времени.

Такая тепловая схема котельной на твердом топливе состоит:

• Источник теплоснабжения с первичным контуром нагрева: твердотопливный котел;
• группа безопасности с предохранительным клапаном;
• буферная емкость;
• циркуляционный насос контура отопления;
• циркуляционный насос котлового контура;
• расширительный бак;
• запорная арматура, дренажи, воздушники;
• балансировочный вентиль;
• смесительный узел контура отопления, для автоматического поддержания температуры в батареях;
• смесительный узел котлового контура, для оптимального режима работы котла;
• погодозависимая или настраиваемая автоматика с сигнализацией аварийного режима.

Оборудование котельной бкг-2,5.

Блочная
котельная БКГ-2,5 с двумя котлами
КВГ-1,25-95 предназначена для централизованного
теплоснабжения систем отопления и
вентиляции промышленных, жилых и
культурно-бытовых объектов.

Здание
блочной котельной представляет из себя
три блок – секции, изготовленные в
заводских условиях и готовые для
подключения к наружным сетям газа,
водопровода, канализации и электрическим
сетям (рис.3.5.2).

Рис. 3.5.2. Здание блочной котельной БКГ-2,5
ООО «Пермтрансгаз».

В котельной установлено технологическое
оборудование с трубопроводной обвязкой,
вентиляционными устройствами,
электрооборудованием и средствами
автоматики. Технологическое оборудование
включает в себя:

-два котлоагрегата
КВГ-1,25-95;

-насосы сетевые и
подпиточные;

— дозатор антинакипина, грязевик,

— узлы учета энергоносителей;

-газовое распределительное
устройство (ГРУ);

— газооборудование котлов;

— трубопроводные обвязки с запорной и
регулирующей арматурой;

— вентиляцию и отопление.

Котельная с твердотопливным котлом

Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

Каким должно быть помещение

К помещению под твердотопливный котел выдвигается ряд требований:

• дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
• расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
• промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
• запрет на надстройки над помещением котельной;
• эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

Оборудование для твердотопливной котельной

Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

• Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т.д.
• Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
• Дымоход.
• Водонагреватель накопительный для снабжения дома горячей водой.
• Автоматику — погодозависимую или внутридомовую.
• Систему пожаротушения.

В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

Это интересно: Сколько потребляет электроэнергии электрический котел: типовой расход

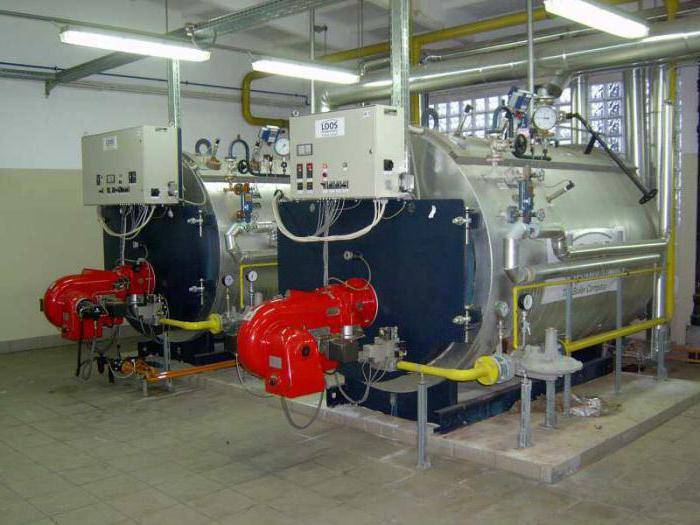

Виды промышленных котельных установок

Промышленные газовые котлоагрегаты классифицируются по мощности на агрегаты малой, средней и большой мощности. К первой группе относятся водогрейные, паровые и конденсационные генераторы, мощностью до 20 МВт и КПД до 96 %. Обычно их применяют для теплоснабжения небольших предприятий.

Для комплексного теплоснабжения с выдачей нагрузки по отоплению, горячему водоснабжению и вентиляции предприятия устанавливают котельные с суммарной мощностью до 100 МВт.

Такое оборудование устанавливается на больших квартальных котельных, способных обеспечить теплом не только промышленных, но и жилищно-бытовых потребителей. Для снабжения горячей водой и паром крупных заводов и районных городских предприятий тепловых сетей используют газовые котлы с мощностью от 600 МВт.

По назначению газовые котельные на предприятии подразделяются:

1. Отопительные – для централизованного снабжения на нужды отопления, вентиляции и ГВС бытовых и промышленных потребителей;
2. Производственные – для технологического обеспечения теплом в виде пара и горячей воды промпредприятий.
3. Отопительно-производственные – для комплексного снабжения теплом систем теплоснабжения и технологических процессов.
4. По схеме котельные делятся на закрытого типа, когда вся сетевая вода по магистральным тепловым сетям возвращается обратно к источнику и открытую систему, когда часть горячего теплоносителя потребляется на технологические или бытовые нужды.
5. В промышленности технологическими потребителями тепловой энергии в виде пара являются бумажные, химические и металлургические производства, нефтехимические комплексы, ректификационные и химические реакторы, сорбционно-десорбционной агрегаты процесса газа очистки, гальванические линии и устройства для ламинирования поверхностей.

Перспективным направлением стала установка комбинированных котельных пароводородных котельных, автономных блок-модулей, крышных систем теплоснабжения.

Хорошими мобильными системами считаются блок-модульные, собираемые на заводе и транспортируемые к месту установки в собранном виде.

Особенности наладки и запуска систем

Если осуществлять процесс монтажа котельной прежде всего, эти работы должны проводиться только специалистами, имеющими разрешение на такой вид промышленных услуг, а также имеющие большой опыт в этой категории задач. Базовая функция автоматической системы сосредоточена в том, что в случае аварии или сбоя работы определенного звена, котельная быстро и безопасно отключается и прекращает рабочий цикл. Настройка параметров автоматики зависит от минимального давления в системе, а также от рабочей температуры на выходе, допустимого и рабочего давления, а также от нормы угарного газа в помещении.

Типовые проекты котельных

Типовые проекты котельных – это базовые комплектации блочно-модульных котельных производимых на производственной площадке ООО БМК «Стройтехкомплект» В данном разделе вы сможете ознакомиться с комплектациями и ценами блочно-модульных котельных следующих серий:

Котельные серии «Эконом» – это газовые котельные на базе котлов отечественного производства с атмосферными горелками. Несмотря на минимальную комплектацию, котельные серии «Эконом» не требуют дополнительного оборудования для ее запуска. Все что необходимо для ее работы это устройство фундамента и подведение внешних инженерных сетей. Данные котельные являются самыми бюджетными сериями производимые ООО БМК «Стройтехкомплект».

Котельные серии «Дизель» – данная серия котельных предусматривает работу котельной на дизельном топливе. Данные котельные в основном служат для временного тепло- и водоснабжения жилых, небольших производственных помещений, объектов строительства, складских площадей и пр. Такие котельные, если они выполняют роль временной котельной, не требуют основательной подготовки фундамента под котельную и дымовую трубу. Дымовая труба может размещаться на раме самой котельной, а саму котельную можно разместить и на обычной дорожной плите.

Котельные серии «Дизель-М» – принципиальное отличие от предыдущей серии это наличие в комплектации полуприцепа , на котором и размещается котельная. Такие котельные в основном служат в качестве источника аварийного тепло- и водоснабжения и применяют их в основном, когда основной источник тепло- и водоснабжения по той или иной причине вышел из строя. Монтаж таких котельных как таковой отсутствует, достаточно подключить котельную к источнику топливо- и электроснабжения, произвести подключение котельной к существующей теплосети посредством гибких трубопроводов, установить дымовую трубу, после чего осуществить пуск. Данные котельные могут перемещаться на любой объект, где произошел сбой в подаче ГВС и отопления.

Котельные серии «Универсал» – данная серия котельных предусматривает работу котельной на комбинированном виде топлива (газ/дизель). Данные котельные особо востребованы там, где даже краткосрочное отключение котельной не допустимы (производственные предприятия, объекты социального значения). В случаях незапланированного отключения топливоподачи переключить котельную на резервный вид топлива не составит большого труда и займет не более 30 минут.

Котельные серии «Комфорт – это газовые котельные, комплектация в отличие от серии «Эконом» предусматривает установку котельного оборудования импортного производства (ICI Caldaie) , укомплектованного горелочными устройства Cibital Unigas . В комплектации котельных серии «Комфорт» предусмотрена система диспетчеризации с выводом на центральный пункт наблюдения, системой автоматизации, узлами учета газа.

По желанию Заказчика любой типовой проект представленных котельных может быть доукомплектован дополнительным оборудованием.

Все представленные котельные являются сертифицированными и имеют разрешение, выданное Федеральной Службой по экологическому, технологическому и атомному надзору.

Бойлер в схеме котельной

Существуют разнообразные варианты включения бойлера косвенного нагрева к котлоагрегатам, которые могут работать на любом виде топлива: газ, твердое и жидкое топливо.

В этой схеме с бойлером косвенного нагрева не установлена гидрострелка или распределительный коллектор. Монтаж данных элементов связан с определенными сложностями, так как создает очень сложную гидросистему.

В данной схеме используется 2 насоса циркуляции — на отопление и ГВС. Насос для отопления работает постоянно при работе котельной. Циркуляционный насос ГВС, запускается по электросигналу термостата, установленного в баке.

Термостат определяет падение температуры жидкости в баке и передает сигнал на включение насоса, который начинает циркулировать теплоноситель по контуру нагрева между агрегатом и бойлером, нагревая воду до заданной температуры.

Допускается определенное видоизменение схемы, когда в ней установлен маломощный котел. Электронасос отопления может отключаться тем же термостатом, который включает насос к бойлеру.

В таком варианте теплообменник греется быстрее, а отопление остановлено. При продолжительном простое, температурный режим в комнате будет падать.

Кроме того после завершения прогрева в бойлере, насос в контуре отопления включается в работу и начинает прокачивать в котел холодный теплоноситель, что вызывает образование конденсата на поверхностях нагрева котла и приводит к преждевременному выходу его из строя.

Процесс конденсатообразования также может проявляться в случае длинных трубопроводов, проложенных к батареям. При большом теплосъеме на приборах отопления, теплоноситель аналогично может сильно остыть, низкая температура обратки станет вредить работе котла.

На схеме изображена температура 55С. Интегрированный в схему терморегулятор автоматически выбирает требуемую интенсивность движения потока для поддержания температуры теплоносителя на обратке.

Приборы водяного отопления

В качестве обогревательных элементов помещений могут выступать:

• традиционные радиаторы, устанавливаемые под оконными проемами и возле холодных стен, например, с северной стороны здания;
• трубные контуры напольного обогрева, иначе – теплые полы;
• плинтусные обогреватели;
• внутрипольные конвекторы.

Водяное радиаторное отопление – самый надежный и дешевый вариант среди перечисленных. Установку и подключение батарей вполне реально выполнить самому, главное, — верно подобрать количество секций по мощности. Недостатки – слабый прогрев нижней зоны комнаты и расположение приборов на виду, что не всегда согласуется с дизайном интерьера.

Все имеющиеся в продаже радиаторы делятся на 4 группы по материалу изготовления:

1. Алюминиевые – секционные и монолитные. На самом деле отливаются из силумина – сплава алюминия с кремнием, являются наиболее эффективными по скорости прогрева.
2. Биметаллические. Полный аналог алюминиевых батарей, только внутри предусмотрен каркас из стальных труб. Сфера применения – многоквартирные высотные дома с центральным теплоснабжением, где теплоноситель подается с давлением свыше 10 Бар.
3. Стальные панельные. Сравнительно дешевые радиаторы монолитного типа, сделанные из листов штампованного металла плюс дополнительное оребрение.
4. Чугунные секционные. Тяжелые, теплоемкие и дорогие приборы с оригинальным дизайном. Из-за приличного веса некоторые модели оснащаются ножками – подвесить такую «гармошку» на стену нереально.

По востребованности лидирующие позиции занимают стальные приборы – они недороги, а с точки зрения теплопередачи тонкий металл мало уступает силумину. Следом идут алюминиевые, биметаллические и чугунные обогреватели. Выбирайте, какие вам больше нравятся.

Конструкция теплых полов

Система напольного обогрева состоит из таких элементов:

• греющие контуры из металлопластиковых либо полиэтиленовых труб, залитые цементной стяжкой или уложенные между лагами (в деревянном доме);
• распределительный коллектор с расходомерами и термостатическими вентилями для регулирования расхода воды в каждой петле;
• смесительный узел – циркуляционный насос плюс клапан (двух— или трехходовой), поддерживающий температуру теплоносителя в диапазоне 35…55 °C.

Узел подмеса и коллектор соединяются с котлом двумя магистралями – подающей и обратной. Нагретая до 60…80 градусов вода порциями подмешивается клапаном в контуры по мере остывания циркулирующего теплоносителя.

Теплые полы – самый комфортный и экономичный способ обогрева, хотя затраты на монтаж в 2—3 раза выше устройства радиаторной сети. Оптимальный вариант отопления изображен на фото – напольные водяные контуры + батареи, регулируемые термоголовками.

Теплые полы на стадии монтажа — раскладка труб поверх утеплителя, крепление демпферной полосы для последующей заливки цементно-песчаным раствором

Конвекторы плинтусные и внутрипольные

Обе разновидности обогревателей похожи конструкцией водяного теплообменника – медного змеевика с насаженными тонкими пластинами – ребрами. В напольном исполнении греющая часть закрыта декоративным кожухом, внешне напоминающим плинтус, сверху и снизу оставлены зазоры для прохождения воздуха.

Теплообменник внутрипольного конвектора установлен в корпусе, находящемся ниже уровня чистого пола. Некоторые модели комплектуются малошумными вентиляторами, повышающими производительность обогревателя. Теплоноситель подается по трубам, уложенным скрытым способом под стяжкой.

Описанные приборы удачно вписываются в дизайн помещения, а подпольные конвекторы незаменимы возле прозрачных наружных стен, целиком сделанных из стекла. Но рядовые домовладельцы не торопятся приобретать эти приборы, поскольку:

• медно-алюминиевые радиаторы конвекторов – удовольствие не из дешевых;
• для полноценного обогрева коттеджа, расположенного в средней полосе, придется ставить обогреватели по периметру всех комнат;
• внутрипольные теплообменники без вентиляторов малоэффективны;
• те же изделия с вентиляторами издают тихий монотонный гул.

Прибор плинтусного обогрева (на фото слева) и внутрипольный конвектор (справа)

Общие сведения и понятия о котельных установках

Котельная установка (котельная) – это сооружение, в котором осуществляется нагрев рабочей жидкости (теплоносителя) (как правило – воды) для системы отопления или пароснабжения, расположенное в одном техническом помещении. Котельные соединяются с потребителями при помощи теплотрассы и/или паропроводов. Основным устройством котельной является паровой, жаротрубный и/или водогрейный котлы. Котельные используются при централизованном тепло- и пароснабжении или при местном теплоснабжении зданий.

Котельная установка представляет собой комплекс устройств, размещенных в специальных помещениях и служащих для преобразования химической энергии топлива в тепловую энергию пара или горячей воды. Ее основные элементы – котел, топочное устройство (топка), питательные и тягодутьевые устройства. В общем случае котельная установка представляет собой совокупность котла (котлов) и оборудования, включающего следующие устройства: подачи и сжигания топлива; очистки, химической подготовки и деаэрации воды; теплообменные аппараты различного назначения; насосы исходной (сырой) воды, сетевые или циркуляционные – для циркуляции воды в системе теплоснабжения, подпиточные – для возмещения воды, расходуемой у потребителя и утечек в сетях, питательные для подачи воды в паровые котлы, рециркуляционные (подмешивающие); баки питательные, конденсационные, баки-аккумуляторы горячей воды; дутьевые вентиляторы и воздушный тракт; дымососы, газовый тракт и дымовую трубу; устройства вентиляции; системы автоматического регулирования и безопасности сжигания топлива; тепловой щит или пульт управления.

Котел – это теплообменное устройство, в котором теплота от горячих продуктов горения топлива передается воде. В результате этого в паровых котлах вода превращается в пар, а в водогрейных котлах нагревается до требуемой температуры.

Топочное устройство служит для сжигания топлива и превращения его химической энергии в тепло нагретых газов.

Питательные устройства (насосы, инжекторы) предназначены для подачи воды в котел.

Тягодутьевое устройство состоит из дутьевых вентиляторов, системы газовоздуховодов, дымососов и дымовой трубы, с помощью которых обеспечиваются подача необходимого количества воздуха в топку и движение продуктов сгорания по газоходам котла, а также удаление их в атмосферу. Продукты сгорания, перемещаясь по газоходам и соприкасаясь с поверхностью нагрева, передают теплоту воде.

Для обеспечения более экономичной работы современные котельные установки имеют вспомогательные элементы: водяной экономайзер и воздухоподогреватель, служащие соответственно для подогрева воды и воздуха; устройства для подачи топлива и удаления золы, для очистки дымовых газов и питательной воды; приборы теплового контроля и средства автоматизации, обеспечивающие нормальную и бесперебойную работу всех звеньев котельной.

В зависимости от использования их теплоты котельные делятся на энергетические, отопительно-производственные и отопительные.

Энергетические котельные снабжают паром паросиловые установки, вырабатывающие электроэнергию, и обычно входят в комплекс электрической станции. Отопительно-производственные котельные бывают на промышленных предприятиях и обеспечивают теплотой системы отопления и вентиляции, горячего водоснабжения зданий и технологические процессы производства. Отопительные котельные решают те же задачи, но обслуживают жилые и общественные здания. Они делятся на отдельно стоящие, сблокированные, т.е. примыкающие к другим зданиям, и встроенные в здания. В последнее время все чаще строят отдельно стоящие укрупненные котельные с расчетом на обслуживание группы зданий, жилого квартала, микрорайона.

Устройство встроенных в жилые и общественные здания котельных в настоящее время допускается только при соответствующем обосновании и согласовании с органами санитарного надзора.

Котельные малой мощности (индивидуальные и небольшие групповые) обычно состоят из котлов, циркуляционных и подпиточных насосов и тягодутьевых устройств. В зависимости от этого оборудования в основном определяются размеры помещений котельной.

Устройство котельной

Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

Система отопления состоит из:

• отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
• бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
• распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления. а также поддержание температуры теплоносителя.
• расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
• группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
• дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
• трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
• системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
• автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

Еще по этой теме на нашем сайте:

1. Монтаж котельного оборудования в деревянном домеПроизведение многих работ, связанных с отопительной системой — это, как правило, ряд взаимосвязанных ответственных мероприятий, направленных непосредственно на достижение конечного успеха — безусловно, эффект состоит.

Правильный проект котельной – площадь и вентиляцияПри строительстве частных домов особое значение имеет устройство котельной, поскольку она должна полностью соответствовать разнообразным строительным нормам и правилам. Оборудуем котельную в частном доме своими руками

Те, кто строит частный дом, обязательно сталкиваются с такой архиважной задачей, как оборудование котельной. Для того чтобы грамотно с ней справиться, а также избежать распространенных

ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку

Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в

ЦСП плита — применение для пола в частном домеДеревянный пол создает дополнительный комфорт в комнатах и благоприятную экологическую обстановку. Благодаря крепкому и ровному покрытию, которое создается при помощи цементно-стружечных плит, вы получаете в.

Выбор и оборудование помещения под монтаж

Во многом выбор аппаратуры и аксессуаров зависит от СНиП 42-01-2002 «Газораспределительные системы». Это существенно сужает ассортимент выбора, так как конкретный котёл может не подойти для выбранного помещения из-за несоответствия площади и удельной мощности.

ВАЖНО! СНиПы регулярно обновляются, а действующие законы вносят в них поправки. Нужно проверять законодательно-правовую базу непосредственно пред установкой

Раньше, например, нельзя было устанавливать котёл в подвале дома, а теперь можно, если дом одноквартирный.

Общие требования:

• Комната должна быть хорошо проветриваемая;
• В комнате должны быть оконные проёмы;
• Площадь тем больше, чем больше мощность котла.

Комплекты средств автоматизации котельной обеспечивают:

–    Пуск и останов блоков-модулей.

–    Автоматический пуск и останов котлов.

–    Управление насосами.

–    Защиту, автоматически отключающую подачу топлива к горелкам по следующим параметрам:

–    погасание пламени горелок;

–    понижение или повышение давления газа перед горелками;

–    понижение давления дизельного топлива перед горелками;

–    понижение давления воздуха перед горелками;

–    повышение или понижение давления воды на выходе из котла;

–    повышение температуры воды на выходе из котла;

–    загазованность помещения котельной природным или угарным газом;

–    загазованность помещения котельной парами дизельного топлива

–    загазованность помещения котельной парами дизельного топлива;

–    отключение электроэнергии.

Группы котловых насосов блоков-модулей NoNo1.А подключены к шкафам управления насосами ШУН1 ШУНЗ, группа сетевых насосов – к шкафам ШУИ 2 и ШУНЬ. Шкафы управления ШУН1, ШУН2, ШУНЗ и ШУНЬ подключены к шкафам автоматического управления блоками ШАУБ1 и ШАУБЬ, что позволяет производить контроль работающего насоса, переключение работающего насоса в зависимости от времени наработки. Предусмотрена защита насосов по протоку.

Насосы рециркуляции котлов подключаются к котловым контроллерам Vitotronic-100GC.

Насосы подпитки и насосы дизельного топлива подключаются к шкафам ШАУБ1 и ШАУБЬ.

Группа сетевых насосов блока-модуля No5 подключена к шкафу автоматического управления котельной ШАУК.

В блоках-модулях No 1.А установлены узлы учета тепловой энергии теплоносителя.

Тепловычислители осуществляют:

–    измерение объемного расхода и массы теплоносителя в трубопроводах систем теплоснабжения;

–    измерение температуры теплоносителя в трубопроводах систем теплоснабжения;

–    вычисление количества отпущенной тепловой энергии;

–    учёт времени работы, времени суток, ведение календаря;

–    архивацию и хранение среднечасовых (суточных, месячных) значений параметров систем теплосна бжения;

–    передачу данных в сеть диспетчеризации;

–    защиту данных от несанкционированого изменения.

Для организации процесса автоматической подпитки котлового и сетевого контуров устанавливаются подпиточные насосы и электромагнитные клапаны, работающие по сигналам от датчиков давления, установленных на обратных трубопроводах каждого контура.

В помещениях блоков-модулей NoNo1..5 установлены сигнализаторы загазованности угарным газом СО и метаном СН4, подключенные в шкафы ШАУБ1, ШАУБА, ШАУК.

В помещениях блоков-модулей NoNo1..А и No6 установлены газоанализаторы на пары дизельного топлива, подключенные в шкафы ШАУБ1, ШАУБА, ШАУК.

Электромагнитный газовый клапан автоматически закрывается при пропадании напряжения на его контактах.

Котельная рассчитана на 2А-часовой режим эксплуатации без постоянного обслуживающего персонала с удаленной диспетчеризацией по проводному каналу связи и посредством GSM-модема с передачей всей информации на диспетчерский пульт ІДП).

На ДП выводится следующая информация:

– количество котлов и насосов, находящихся в работе,

– вид топлива;

– расход теплоносителя и тепла отпускаемого потребителям;

– температура и давление теплоносителя на входе и выходе из котельной;

– температура и давление теплоносителя на входе и выходе из каждого блока-модуля;

– давление газа на входе в котельную;

– давление холодной воды на входе в котельную;

– температура уходящих газов за котлами,-

– уровень топлива в емкостях запаса дизельного топлива.

Аварийные сигналы:

–    пожар в котельной;

–    проникновение в котельную;

–    общий газовый клапан отключен;

–    сигнал аварии оборудования;

–    загазованность помещения котельной по CH4;

–    загазованность помещения котельной по CO;

–    загазованность помещения котельной парами дизельного топлива.

Все приборы системы диспетчеризации объединены в сеть через автоматические маршрутизаторы, коммутатор и GSM-модемами МОХА.

Диспетчерский пульт (ДП) устанавливается Заказчиком в помещении с постоянным присутствием персонала.

Поделиться

4
Помощь сайтуКарта сбербанка 4817760077401861Юmoney 410011101320764 Спасибо за помощь!
