Проблемы с ЭБУ погружного насоса KIT

Подключение насоса

От правильности подключения насоса зависит его дальнейшая работа. Несмотря на этот важный момент, многие покупатели игнорируют инструкции от производителя. Именно в ней отображаются все ключевые правила подключения устройства и эксплуатации.

Если фекальный насос не выполняет свои функции или полностью вышел из строя, его нужно проверить на исправность. Для этого потребуется отключить устройство от электросети. Дальнейшая инструкция по диагностике кабеля включает следующие этапы:

1. Достаньте насос из источника с жидкостью, хорошо его просушите.
2. Разберите насос на детали.
3. Определите расположение внутреннего блока подключения.
4. Уберите все крепежи.
5. Снимите крышку.

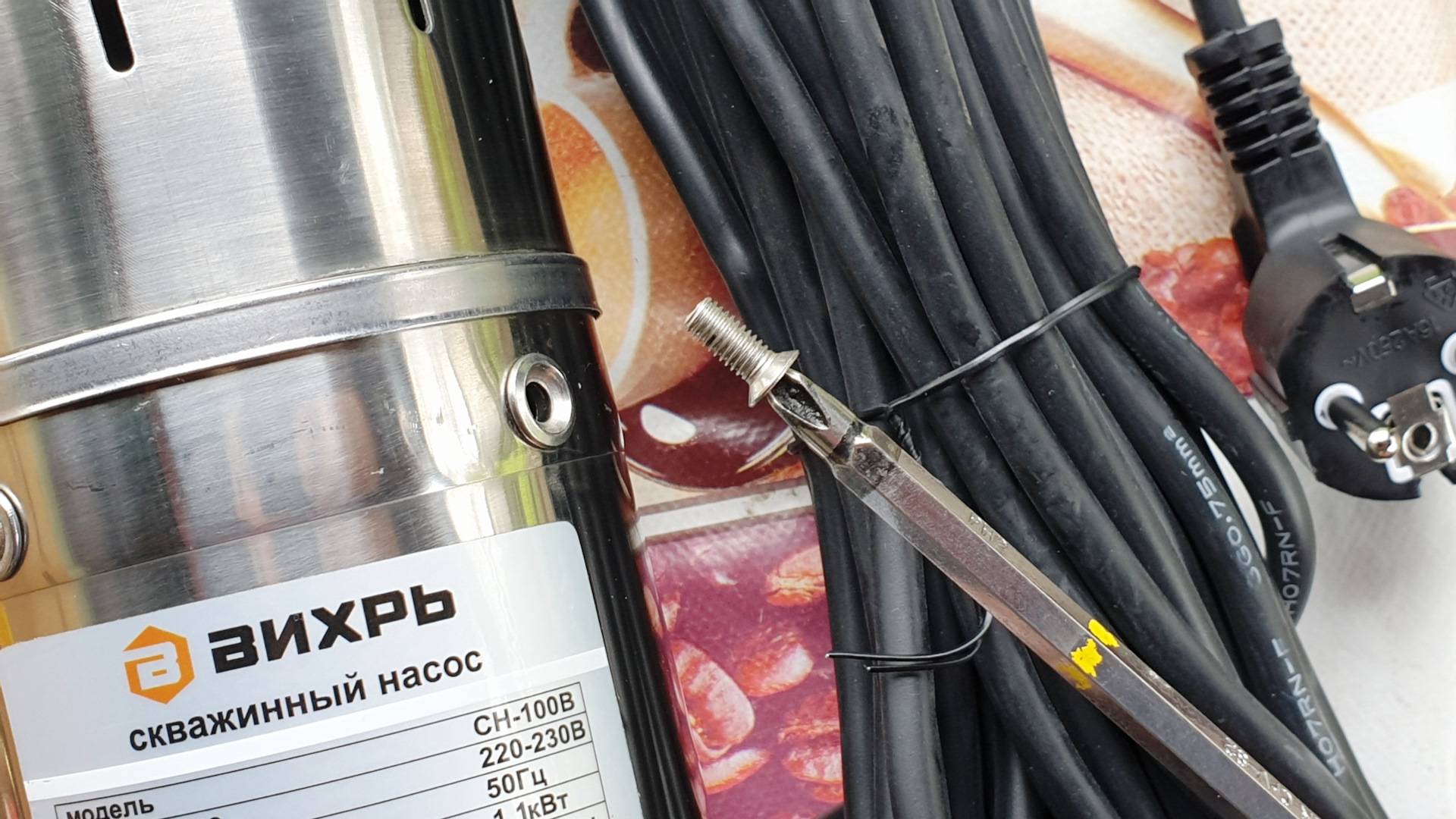

6. Проверьте кабель насоса.
7. Если вы выявили неисправность кабеля, его нужно заменить на другой.

Устройство дренажного насоса ↑

Если особо не углубляться в детали конструкции, основными составляющими типового дренажника являются:

• двигатель;
• насосный узел;
• всасывающая решетка;
• поплавковый выключатель.

Конструкция дренажного насоса Учитывая условия эксплуатации подобного оборудования, его корпус выполняется из нержавеющей стали или износостойкого пластика. На валу двигателя устанавливается рабочее колесо, благодаря вращению которого создается всасывающий эффект.

В зависимости от размера отверстий всасывающей решетки определяется максимальная величина твердых частиц, наличие которых допускается в откачиваемой воде. В разных моделях данный параметр колеблется в диапазоне от 3 мм до 50 мм (в отдельных случаях до 120 мм).

Профилактика и обслуживание дренажного насоса

Чтобы насосная установка прослужила долго и на создавала больших проблем, надо следовать рекомендациям производителя. Это касается правил монтажа и эксплуатации.

Один раз в год надо дренажные насосы вскрывать и очищать от залипшей грязи и мусора внутри отсеков прибора. В это же время проверяются детали на износ. Это в первую очередь касается защитной сетки, расположенной внутри всасывающего патрубка, и крыльчатки. К последней особые требования: она не должна быть меньше в размерах. Это влияет на производительность агрегата. Если параметры крыльчатки стали меньше, ее надо заменить.

Обязательно в процессе обслуживания проверяется поплавок, вскрывается клеммная коробка, в которой очищаются контакты. Проверяется питающий провод на предмет изломов и обнаружения поломок жил. Учтите, что даже простая чистка внутренних полостей дренажного насоса увеличит его эксплуатационный ресурс в несколько раз.

https://youtube.com/watch?v=7uv_AcMJFAo

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
3. Ликвидация возможности попадания в бак для топлива воды.
4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

Диагностика

Как и говорилось выше, причиной сильного шума становится либо растущая нагрузка на погружной насос, либо его перегрев, либо полный выход из строя.

Важно, чтобы водитель сам умел распознавать состояние бензонасоса по шуму и движению топлива:

• если насос шумит, значит, на него подаётся питание, а само устройство реагирует (работает);
• если после снятия шланга обратного слива и помещения его в пустую ёмкость, заметно, что бензин вытекает с нормальной скоростью, значит, всё в порядке.

Нормальной скоростью можно считать вытекание не менее полутора литров в минуту или больше. Однако такая диагностика не может показать точные результаты, их можно считать только примерными, ориентировочными.

Проблема в механической неисправности

Чаще всего тревожным сигналом в этой неполадке будет гудение насоса. Вы можете определить такую работу насоса самостоятельно. Если вода не поступает в нужном количестве или вовсе блокируется ее транспортировка, причина может быть в поломке механической части. Для установки проблемы нужно будет разобрать насос.

Механические неполадки сопровождаются заменой неисправного механизма. Если насос прекратил свою работу из-за скачков в сети напряжения, стоит проверить функциональность стабилизаторов. Если они вовсе отсутствуют, необходимо будет укомплектовать насос для предотвращения подобных проблем в дальнейшем.



Профилактика

Чтобы не допускать серьезных поломок насосного оборудования и не доводить до дорогостоящего ремонта, рекомендуется проводить регулярную профилактику и технические осмотры насосов.

Сам процесс проведения профилактического осмотра несложный, состоит из нескольких этапов:

• поднять из скважины;
• осмотреть силовой кабель и подвесной тросик;
• проверить корпус на целостность и отсутствие коррозии;
• очистить обратный клапан и фильтр, при необходимости;
• ненадолго включить, убедиться, что нет посторонних шумов при работе.

При регулярном повторении этих манипуляций можно минимизировать вероятность поломки какого-либо элемента скважинного насоса, и избежать порчи и ремонта оборудования.

Проверка обратного клапана

Проверка работоспособности обратного клапана не трудна. Обратный клапан обеспечивает ток воды в определенном направлении (на нем есть стрелка), а при вынужденном токе воды в обратном направлении обратный клапан закрывается и не выпускает воду.

Обратный клапан насоса Grundfos MQ 3-35

Для проверки обратного клапана в насосе Grundfos MQ 3-35 достаточно наполнить его водой и ткнуть пальцем в обратный клапан, он должен открыться и потечь вода. Убираем палец, он должен закрыться и вода остановиться.

Если все так, то хорошо, в противном случае необходима замена обратного клапана. Обратный клапан обойдется в 500 рублей.

Исправление неполадок и ремонт

Для диагностики неполадок нужно определить исправность механизмов насоса. Воспользуйтесь следующей инструкцией:

Оцените состояние поплавка. Для этого потребуется отключить насос от системы, слить лишнюю воду. Затем нужно проверить, сломан рычаг поплавка или целый. Если его работа заблокирована сторонними предметами, нужно т них избавиться. Если же поплавок сломан, потребуется новый.
Установите уровень засорения трубопроводов. Традиционно сначала нужно отключить насос от сети

Для проверки напорной линии важно определить, нет ли засоров на ее концах. Если есть мусор, очистите его рукой

Может понадобиться отвертка, если засор достаточно велик. Вы можете заполнить водой отсоединенную сливную линию, чтобы определить наличие засоров в середине линии. Если трубопровод замерз, потребуется горячая вода.
Диагностика крыльчатки. Если после вышеописанных действий внешне не удалось обнаружить проблемы, нужно переходить к оценке состояния крыльчатки. Для осмотра крыльчатки необходимо изъять насос из источника. В некоторых моделях необходимо снимать защитный кожух, чтобы добраться до крыльчатки. Когда вам удастся разобрать насос, сможете определить его состояние. Часто можно отремонтировать крыльчатку, но иногда требуется ее замена.
Проверьте правильность установки насоса. Часто домовладельцы игнорируют правила монтажа и эксплуатации насосного оборудования. Сначала нужно определить, какой насос у вас установлен. Измерьте диаметр напорных линий, чтобы убедиться, что они соответствуют техническим параметрам. Если диаметр напорных линий слишком мал, насос не будет работать эффективно. В этом случае выход только один – замена напорных труб. В противном случае вы будете возвращаться к этой неполадке постоянно.

Если вы проанализировали все потенциальные причины неисправности насоса, внесли изменения в его работу, но ничего не изменилось, есть вероятность необходимой покупки нового оборудования. Замена насоса чаще связана именно с неисправностями двигателя

Поэтому, здесь важно исключить другие сопутствующие неполадки, чтобы принять столь серьезное решение.

Профилактика

Чтобы не допускать серьезных поломок насосного оборудования и не доводить до дорогостоящего ремонта, рекомендуется проводить регулярную профилактику и технические осмотры насосов.

Сам процесс проведения профилактического осмотра несложный, состоит из нескольких этапов:

• поднять из скважины;
• осмотреть силовой кабель и подвесной тросик;
• проверить корпус на целостность и отсутствие коррозии;
• очистить обратный клапан и фильтр, при необходимости;
• ненадолго включить, убедиться, что нет посторонних шумов при работе.

При регулярном повторении этих манипуляций можно минимизировать вероятность поломки какого-либо элемента скважинного насоса, и избежать порчи и ремонта оборудования.

Насос не качает воду из скважины: почему, причины, как исправить

• Устройство дренажникого насоса
• Причины поломки дренажного насоса
• Диагностика дренажного насоса
• Разбор насоса
• Распространенные неполадки
• Основные неисправности дренажных насосов и методы их устранения
• Примерная стоимость деталей
• Профилактические меры и регулярное обслуживание насосов

Ремонт дренажных насосов возможно выполнить самостоятельно. Для начала понадобится разобрать аппарат и провести его диагностику, выявить неисправность.

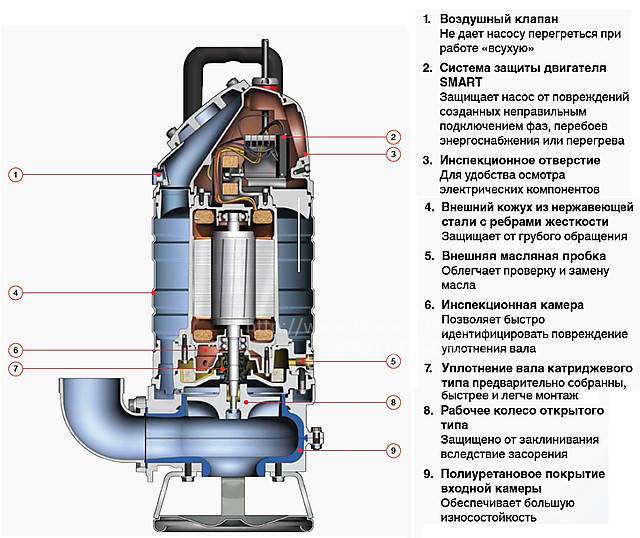

Устройство дренажникого насоса

В корпусе аппарата установлены:

• Защитная сетка на днище прибора. Предотвращает попадание мусора и крупных деталей на крыльчатку.
• Рабочее колесо (крыльчатка). Вращаясь, создает разряженную среду вокруг себя, за счет чего поглощается жидкость.
• Подшипниковый щит. Защищает электродвигатель, ротор и вал от попадания влаги.
• Ротор задает энергию вращения для крыльчатки.
• Вал считается элементом двигателя, проходя через всю полость агрегата, присоединяется к ротору.
• Конденсатор служит включателем.
• Поплавок. Расположен снаружи прибора, в опущенном состоянии не дает двигателю запуститься, предотвращая перегрев от сухого хода.
• Кабель. Предназначен для подачи электроэнергии.

Конструкция агрегата герметична. В каждом отсеке, в том числе и в двигателе, между перегородками стоят уплотнительные резиновые прокладки.

Почему насос не качает воду из скважины: причины поломок

Некоторые владельцы частных домовладений, на территории которых находится скважина, вынуждены сталкиваться с проблемой отсутствия воды. Не нужно паниковать, если насос не качает воду из скважины – это бывает в нескольких случаях.

Чтобы устранить проблему, сначала нужно найти причину. В статье мы поговорим о том, какие бывают самые распространенные причины, почему насос не качает воду из скважины, а также расскажем, каким образом можно устранить некоторые неполадки.

Как искать неисправность

Для того чтобы насосное оборудование работало без перебоев, необходимы вода и подача электричества. Чтобы найти причину, по которой нет подачи воды, необходимо установить элемент, который мешает работе оборудования в колодце.

Чтобы оборудование работало постоянно и регулярно качало воду, нужно придерживаться четырех условий:

• постоянное наличие воды, которую можно подавать из скважины;
• правильно наладить электроснабжение, при этом обязательно должны быть соблюдены требования по параметрам частоты и напряжения в сети и оборудования;
• насосное оборудование должно находиться в исправном техническом состоянии, а его производительность и мощность находиться в нормальных пределах;
• технически исправными должна быть система водяного оборудования — клапаны, краны и трубопровод, по которым идет подача воды.

Насосное оборудование для скважины

Если система сделана таким образом, чтобы осуществлять подачу воды в нескольких направлениях – для дома и полива земельного участка, тогда нужно искать проблемы сразу в нескольких направлениях:

• в оборудовании, которое находится в скважине и системе трубопровода;
• в доме;
• в земле.

Чтобы найти проблему, необходимо искать способом исключения. Сначала нужно отсоединить шланг в кессоне. Когда вода течёт, тогда причина в доме или трубопроводе, который находится в траншее. Но если нет подачи воды, тогда проблема кроется в оборудовании, которое находится в шахте скважины.

Гидроаккумулятор

Очень часто бывает, что насос издает «рабочие» звуки, но проблема с подачей воды присутствует. Причина может быть в неправильном обустройстве скважины и оборудования.

В некоторых случаях такая ситуация может возникнуть по причине резких скачков напряжения в сети, заметного снижения уровня воды.

Также бывают ситуации, когда обрывается фаза на этапе внутреннего обустройства электрического мотора.

Важно! Если раньше помпа качала хорошо, и не возникало никаких проблем, вероятнее всего причина скрывается в низком уровне воды или проблемах с напряжением в электросети

Замена и ремонт неисправных деталей

После разборки гидромашины и извлечения внутренностей можно произвести ремонт своими руками.

Крыльчатка

Крыльчатка поддается полной замене или очистке, ремонту не подлежит. Замена необходима при повреждениях или, что бывает чаще, когда крыльчатки спаиваются между собой. Это происходит при превышении допустимой температуры в блоке во время работы насосного агрегата на сухом ходу.

Замена крыльчатки.

Во время работы в грязной воде налет на рабочих колесах образуется и происходит их блокировка. Для решения этой проблемы необходимо снять крыльчатку, очистить ее от грязи и поставить на место.

Двигатель

Это та деталь, которую не рекомендуется ремонтировать самостоятельно. Для правильной диагностики необходима специальная аппаратура и знания, без которых существует большая вероятность повредить что-либо.

Конденсатор

Конденсатор нужно проверить, когда двигатель не запускается и слышно гудение. Конденсатор находится в блоке, где установлен мотор. Однако если вал можно прокрутить при отсоединенном блоке, значит, причина кроется в заклинивании рабочих колес. Если же вал вращается без проблем, нужно отсоединить конденсатор и поменять его на новый. Для проверки этой детали рекомендуется использовать мультиметр, поскольку похожие проблемы могут быть вызваны замыканием в обмотке двигателя.

Масло

Двигатель находится в отдельном блоке, заполненном маслом. В среднем требуется около 0,5 л жидкости, залитого в камеру, чтобы оборудование работало исправно. Масло должно быть чистым (не мутным), в противном случае оно подлежит замене.

Характеристики непригодной для использования смазочной жидкости:

Замена масла.

1. Неприятный запах. Означает, что насосный двигатель работал на максимальной мощности. Сейчас он находится в рабочем состоянии, его ремонт не требуется, но масло необходимо заменить.
2. Мутность. Говорит о разбавленности водой. Это случается, когда на корпусе образуется трещина, через которую жидкость попадает в двигатель, или когда выходят из строя манжеты.
3. Резкий неприятный запах и черный цвет масла. В большинстве случаев это означает, что на катушке двигателя горел лак.

При обнаружении подобных проблем важно сначала устранить причину их появления и только потом заливать новую смазочную жидкость

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата

Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения

Действие водоснабжения без аккумулятора можно описать следующим образом:

• при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
• закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

• простоту схемы подключения насосов. Основные элементы – насос и автоматика;
• небольшие размеры устройств;
• доступную цену системы в целом;
• возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Проблемы с подачей бензина – общие симптомы

Неисправности системы топливоподачи условно делятся на 2 категории:

1. Горючая смесь вообще не подается в цилиндры.
2. Бензин поступает с перебоями либо под недостаточным давлением.

В первом случае двигатель не заводится и не схватывает в процессе вращения стартером, то есть, не подает признаков жизни. В подобной ситуации определить причину поломки всегда проще.

Когда топливо попадает в цилиндры в недостаточном количестве, проявляются следующие симптомы:

• запуск силового агрегата «на холодную» сильно затруднен, мотор схватывает и «чихает», заводится с 3–10 попыток;
• холостой ход нестабилен, двигатель «троит»;
• динамичный разгон становится невозможным – резкое открытие дросселя вызывает длительный провал и замедление;
• когда водитель отпускает педаль акселератора, мотор зачастую глохнет;
• машина с трудом преодолевает подъемы и медленно разгоняется при полной загрузке.

Причиной перечисленных явлений могут стать неисправности топливного насоса либо других элементов системы, причем первичные симптомы практически одинаковы. Для проведения точной диагностики нужно понимать, как устроена система питания автомобиля.

Причина неисправности

Частой неисправностью механического бензинового насоса является механический износ его штока. Когда шток бензонасоса становится короче чем это необходимо — он перестаёт подавать топливо в карбюратор в требуемом количестве.

Износ всасывающего клапана или латунного клапана, и уплотнительной прокладки механического топливного насоса может стать ещё одной причинной неисправной работы бензонасоса.

Основной внезапно возникшей неисправностью бензонасоса на автомобиле с инжекторным двигателем является некачественное топливо. Конечно же вопрос с очисткой стоит за топливным фильтром, но дело в том, что система впрыска топлива современного автомобиля сделана таким образом, что фильтрующий элемент тончайшей очистки установлен уже после бензонасоса, а перед ним стоит лишь сеточка-фильтр грубой очистки (кстати её приходится менять или чистить чаще всего, дабы избежать неисправности бензонасоса). Сетчатый фильтр не может обеспечить должную очистку топлива имеющегося на наших АЗС, а скопленная грязь на фильтре вынуждает насос напрягаться, чтобы преодолеть сопротивление. Что в последствии и приводит к сокращению срока службы детали.

У автовладельцев за рубежом топливный насос скорее выйдет из строя из-за износа коллекторного узла в электродвигателе, нежели от грязного фильтра. А вот у наших водителей типичной причиной выхода из строя является сильный износ до задиров рабочих поверхностей бензонасоса. О такой проблеме может говорить сильный шум при работе, который будет сопровождаться падениям давления в топливной системе и повышенным расходом горючего.

Также в случае, если вопрос касается неисправности электробензонасоса, коварную роль может играть изношенная проводка или окисленные клеммы. И когда проверка насоса покажет что все должно работать без сбоев, то электропроводка будет раз за разом ставить в тупик.

Из всего вышеизложенного можно сделать несколько выводов для себя:

1. Во-первых, надо заправляться качественным топливом, а также периодически прочищать топливный бак.
2. Во-вторых, вовремя заменять топливный фильтр.
3. В-третьих, прислушиваться к работе насоса.

Вот основные рекомендации чтобы продлить строк службы и уберечь себя от неисправностей бензонасоса.

Причины неисправности бензонасоса

Если причина неисправности кроется в бензонасосе, то это не всегда означает, что он неисправен. Неисправность может находиться в одном из его агрегатов и деталей. Например, может перегореть предохранитель. Он расположен в блоке предохранителей, причём у каждого автомобиля его расположение может быть различно. Узнать о его расположении можно из инструкции по эксплуатации. Чаще всего он находится под капотом или слева от руля со стороны водителя.

Бензонасос, как и любое другое устройство, со временем подвергается износу и выходит из строя. Если существует подозрение, что бензонасос неисправен, следует немедленно провести его диагностику.

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

• двусоставной корпус;
• электродвигатель постоянного тока;
• насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

• датчик указателя уровня топлива поплавкового типа;
• датчик критического уровня бензина;
• фильтр грубой очистки;
• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
• входные и выходные топливные магистрали;
• электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

• неуверенный запуск двигателя;
• провалы при резком нажатии на педаль акселератора;
• недостаточная мощность на высоких оборотах;
• мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля. Иногда ситуация, при которой бензонасос качает, а бензин не идет, возникает из-за плохой фиксации гофры, идущей от насоса к выходным штуцерам топливной секции. Из-за создаваемого насосом давления гофра соскакивает со штуцера.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного

Учтите, что работа под нагрузкой уменьшает срок службы ТН.  Причина недостаточного давления может быть и в неисправном регулятора давления топлива, который сбрасывает в обратку слишком большой объем топлива.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

Как проверить работу бензонасоса?

Для начала стоит проверить предохранитель. Для этого ознакомьтесь в инструкции с его местонахождением. Далее стоит проверить напряжение на насосе. Перед этим обязательно убедитесь, всё ли в порядке с аккумуляторной батареей. Напряжение на клемме бензонасоса необходимо проверять с помощью мультиметра или тестера. В руководстве по эксплуатации всегда указывается необходимое напряжение.

С помощью тестера проверьте поступление напряжения на предохранитель. Зачастую в этом месте происходит обрыв электроцепи.

Если поиски не дают результата, то напряжение стоит проверить на самих контактах. Все контакты должны быть на месте и подключены к массе. Обрыв контакта или его окисление приводит к отказу системы бензонасоса. Если обрыва контактов не обнаружено, но напряжение падает больше, чем на 1 вольт, то дело в проводке или в окислении контактов. В проводке при этом не должно быть короткого замыкания.

Если, проверив напряжение, контакты и предохранитель, вы не обнаружили проблем, значит она кроется в самом бензонасосе. В таком случае бензонасос скорее всего потребует замены. На практике же чаще всего оказывается, что замена — это крайняя мера. Сперва стоит попробовать провести восстановление и протестировать бензонасос ещё раз.

Перед тем, как проверить топливный насос, нужно вспомнить, что, как упоминалось выше, давление является наиболее важной характеристикой работы бензонасоса, поэтому стоит измерить его уровень

Как проверить давление в топливной рампе?

Вам понадобится манометр, измеряющий давление в диапазоне от 7 до 10 атмосфер. При выборе манометра с большим запасом вы рискуете получить менее точные результаты измерений. В специализированных магазинах продаётся набор для измерения давления, но можно и сконструировать собственный прибор.

Если вы хотите собрать прибор самостоятельно, вам также потребуется шланг с внутренним диаметром 9 миллиметров. Также необходима будет сантехническая пакля, с помощью которой можно уплотнить соединение манометра и трубки. Все детали соединяются и затягиваются с помощью хомута. Также вам понадобится автомобильный золотник. Далее следует выполнить ряд действий:

1. Поставьте автомобиль на ровную площадку с предотвращением возможности скатывания, выключите зажигание и откройте капот.
2. Проверьте, что обеспечен доступ инжекторных форсунок к топливной рампе.
3. Отыщите пробку штуцера давления топлива и удалите её. Затем следует открутить ниппель с помощью золотника.
4. Подготовьте пустую тару (подойдёт обычное ведро) и чистую тряпку. Это необходимо для сбора остатков топлива, которые под давлением могут брызнуть в разные стороны. Поэтому позаботьтесь о сохранности кожи (в особенности о лице и глазах).
5. Подключайте прибор к штуцеру и приступайте к проверке механизма.

Проверка давления в топливной рампе должна происходить при четырёх режимах работы силового агрегата:

• когда включено зажигание;
• при холостых оборотах двигателя;
• кода сброшена трубка регулятора давления топлива;
• при передавленной трубке слива.

Результаты измерения давления в топливной рампе

Результаты у разных моделей автомобиля могут немного отличаться, но в целом они должны быть следующие:

• при включённом зажигании давление должно равняться не менее, чем 3 атмосферы,
• при холостых оборотах двигателя — не менее 2,5 атмосфер,
• когда трубка регулятора давления сброшена — не менее 3,3 атмосфер,
• при передавливании трубки слива — не менее 7 атмосфер.

Давление в топливной рампе слегка колеблется при подготовке. При нажатии педали оно резко принимает значение 3 атмосферы, при отпускании педали — падает до 2,5 атмосфер. При поступлении горючего в топливную систему, выключите зажигание и начинайте наблюдать за манометром. Давление в этом случае должно упасть до 0,7 бар и далее не изменяться.

В случае падения давления до нулевой отметки имеет место быть проблема с регулятором давления топлива. В этом случае регулятор подлежит немедленной замене. Также причина может быть и в обратном клапане топливного насоса.

Понаблюдать за поведением манометра необходимо и при 3 000 оборотов двигателя. Падение давления укажет на неисправность бензонасоса. Порой бензонасос продолжительное время не может набрать необходимое давление. В таком случае проблема кроется в забитом топливном фильтре, который подлежит замене, или в загрязнённой сеточке бензонасоса (читайте подробнее о том, где находится топливный фильтр).

В случае, если вышеперечисленные методы не выявили неисправность бензонасоса, придётся производить диагностику других агрегатов (ДПЗД, РХХ, ДМРВ, компрессия в двигателе и некоторые другие показатели и детали).

Профилактика поломок бензонасоса

Лучшей профилактикой для долговременной работы бензонасоса является его бережная и правильная эксплуатация, а также соблюдение следующих правил:

1. Все плановые ремонты автомобиля должны сопровождаться заменой всех топливных фильтров.
2. Необходимо контролировать и обеспечивать чистоту топливного бака и фильтров, а также следить за качеством заправляемого топлива (отсутствие в нем воды, песка и других примесей).
3. Ликвидация возможности попадания в бак для топлива воды.
4. Беречь корпус бензонасоса от механического воздействия, вызывающего вмятины и трещины, способствующие развитию коррозионных процессов.

Популярное на сайте

19 авг

Статьи Двигатель и его компоненты

22 648

Код ошибки P0014 (симптомы, причины и способы устранения)

Система изменения фаз газораспределения автомобиля улучшает характеристики двигателя и топливную экономичность. Она регулирует открытие и закрытие выпускных и впускных клапанов, в свою очередь, контролируя топливно-воздушную смесь. Этот контроль обеспечивает большую мощность, лучшую экономию топлива или сбалансированный подход в зависимости от требований к двигателю в любой момент времени.

20 мая

Статьи Кузов Прочее по ремонту

16 211

Дверь автомобиля не закрывается или не защелкивается? (6 причин и как это исправить)

Дверь современного автомобиля нередко не закрывается на защелку. В этой статье мы обсудим, как это может произойти и способы решения проблемы. Помимо проблем с защелкиванием, мы также рассмотрим несколько других причин, по которым дверь автомобиля может не захлопываться.

09 янв

Статьи Двигатель и его компоненты Система зажигания

14 371

Реле свечей накаливания – как проверить его работоспособность? + Видео

В каждом автомобиле имеется своя схема реле свечей накаливания. Она, как и каждая деталь, может выйти из строя и ее придется заменить. Чтобы разобраться с довольно-таки серьезным вопросом, как именно производить замену, необходимо начать с азов.

24 дек

Ремонт Двигатель и его компоненты

13 657

Симптомы плохого или неисправного датчика давления масла

Без надлежащего количества масла ваш двигатель будет сильно поврежден. Несколько систем в вашем автомобиле предназначены для поддержания правильного уровня масла и давления в двигателе.

28 дек

Статьи Двигатель и его компоненты

13 336

Симптомы плохой или неисправной прокладки впускного коллектора

Прокладки впускного коллектора являются одними из самых важных прокладок на двигателе. Прокладки – это уплотнения, помещенные между компонентами двигателя до их сборки, чтобы обеспечить надежное уплотнение. Они могут быть сделаны из бумаги, резины, металла, а иногда и из комбинации трех.

24 дек

Ремонт Электроника и оборудование

12 010

Симптомы неисправного блока управления двигателем (ЭБУ)

Блок управления двигателем (ЭБУ), также называемый модулем управления двигателем или модулем управления трансмиссией, является одним из наиболее важных компонентов, встречающихся практически на всех современных автомобилях.

17 дек

Автоновости

10 204

Kia Sportage 2021 года. Когда появиться в России новый кузов?

На странице первые подробности о новом кузов Kia Sportage 2021 модельного года, возможные комплектации и цены, дата выхода в России, фото, технические характеристики и видео тест-драйв новой модели.

17 сен

Статьи Тормозная система

10 173

Дым от тормозов. Причины и способы устранения

Многие из нас воспринимают автомобильные тормоза как должное – мы пренебрегаем ими, пока они работают. И однажды дым, идущий из тормозов, заставляет нас задуматься – почему мои тормоза дымят? Дымящиеся тормоза – это то, что требует немедленного внимания

Однако знание причин и мер предосторожности поможет избежать этой досадной и в некоторой степени опасной ситуации. Расскажите о причинах курения в автомобиле, чтобы вы могли незамедлительно принять меры, чтобы избежать аварий на дороге.

09 фев

Двигатель и его компоненты Система зажигания

8 575

Nissan Qashqai 2 2.0 – Замена свечей зажигания своими руками (фотоотчет)

Замену свечей зажигания на модифицированном двигателе MR20DD Qashqai 2 (J11) 2.0 л. согласно регламентным срокам должна проводится по пробегу 30 000 км или 1 разв 24 месяца. Так как данный Qashqai, второго поколения, выпущен не так давно, то имеет уже другой усовершенствованный двигатель (атмосферный с алюминиевым блоком цилиндров с повышенной степенью сжатия), в отличии от своих собратьев, свечи зажигания использует уже более современные, иридиевые.

18 дек

Электроника и оборудование Электросхемы

7 822

Воздушный фильтр | 8 признаков загрязнения

В каждом автомобильном двигателе есть камера сгорания, и этой камере требуется воздух для выработки достаточной мощности для запуска двигателя вашего автомобиля. Однако воздух, проходящий через двигатель, должен быть чистым и незагрязненным. Именно здесь воздушный фильтр становится критически важным, поскольку он защищает ваш двигатель от загрязненного воздуха.

24 дек

Топливная система Электроника и оборудование

6 470

Признаки плохого или неисправного реле топливного насоса

Реле топливного насоса является электронным компонентом, который встречается практически на всех автомобилях, оснащенных двигателем внутреннего сгорания.

Почему может не работать бензонасос при повороте ключа

Некоторые системы обучены защитному механизму на случай многократного последовательного включения зажигания. К примеру, если водитель последовательно включал три раза зажигание в режиме «повернул ключ – насос включился – насос выключился – деактивировал зажигание», то на третий раз бензонасос не включится.

Ежели электробензонасос не качает при первом включении зажигания, то дело может быть в следующем:

• Сгорел предохранитель или вышло из строя реле управления бензонасосом.
• Проблемы с питающей проводкой.
• Глюки штатного иммобилайзера или обходчика сигнализации.
• Подгорели клеммы электробензонасоса, расположенные в баке в стакане.
• Сгорел бензонасос.
