Самодельная муфельная печь своими руками: сборка, чертеж, фото, видео инструкция

Детали корпуса

Электрическую закалочную печь можно достаточно легко соорудить на базе тонкостенной ёмкости объёмом от 15 литров. Для самых компактных вариантов подойдёт обычное оцинкованное ведро, для более крупных можно задействовать бак от стиральной машины, технические ёмкости или, например, свернуть в цилиндр лист кровельного железа и одинарной складкой завальцевать дно. Оболочка не обязательно должна быть несгораемой, ей достаточно выдерживать температуру в 80–100 °С.

Корпус следует установить таким образом, чтобы просвет от поверхности составлял около 100 мм, для чего нужно приделать простейшие ножки. В качестве оных сгодятся резьбовые шпильки, согнутые скобой, края которых вставлены в отверстия в корпусе и затянуты гайками с двух сторон. Высоту ножек нужно сразу отрегулировать и надёжно законтрить гайки.

В задней части корпуса необходимо проделать отверстие для подключения электрики. Лучше всего вырезать окно размерами 50х70 мм, а затем установить на это место панель из стеклотекстолита размерами около 100х120 мм. Подключение нагревательных элементов выполняется на шпильках, при этом можно вывести две или более пар для организации нескольких ступеней или работы от трёхфазной сети.

Особенности технологического процесса

Тигель — это тугоплавкая емкость для разогрева металла. Используются изделия из таких материалов:

Фарфор.
Сталь.
Чугун.
Корунд.

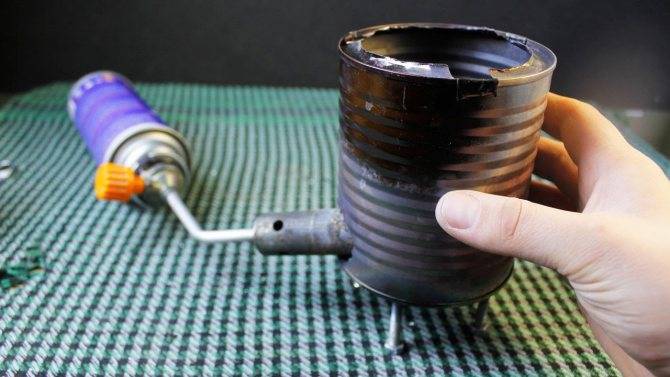

В бытовых условиях применяется готовый тигель или емкость из широкой железной трубы. Чтобы изготовить ее, потребуется болгарка и сварочное оборудование. Объем тигля выбирается индивидуально, емкость прогревается равномерно, измельченный металл плавится в результате теплопередачи.

Перед термообработкой нужно уменьшить температуру плавления, чтобы состояние металла менялось быстрее. Для этого алюминий дробят на мелкие фрагменты. Воспламенение или окисление происходит часто после такого измельчения. Состояние образовавшегося оксида алюминия меняется при более высоких температурах. Это вещество удаляется вместе с другими шлаками после переплавки основного металла.

В процессе термообработки придется избегать попадания жидкости в тигель. Резкое испарение воды становится причиной взрыва. При погружении металла в емкость необходимо убедиться в том, что на нем отсутствует влага. Чаще всего плавят алюминиевую проволоку. Сначала материал делится на фрагменты ножницами, затем сдавливается пассатижами. Такой способ позволяет предотвратить воздействие кислорода на металл. Если нет необходимости в получении деталей высокого качества, измельчать сырье не нужно.

Порядок действий

В первую очередь вы должны подготовить корпус. Очень хорошо, если у вас уже есть готовая конструкция от духовки или другой печи. Благодаря этой детали вы не только сэкономите денежные средства на покупку металла для изготовления камеры, но и потратите меньше времени на работу. Если же вы решили пойти более сложным путем, вам необходимо вырезать из листа из жаростойкой стали прямоугольные части, которые послужат стенами.

Чтобы не просчитать в самый нужный момент, заранее подготовьте разметку. Для этого, выложив стенки, обложите их кирпичом, при необходимости обрезав некоторые бруски. Также при пробной выкладке учитывайте толщину швов между кирпичами (до 5 мм каждый). Лучше всего пронумеровать каждый блок, чтобы при укладке не запутаться. После этого вы должны изготовить спираль из нихромовой проволоки и нанести на кирпичи разметку в тех местах, где эта спираль будет проходить. При помощи болгарки нужно вырезать канавки для системы нагрева.

Изготовление спирали – довольно простая работа. Для того чтобы сделать ее ровной, понадобится стержень шириной 5 мм: проволока наматывается на него, а затем снимается

Чтобы не прогадать с размещением этой важной детали при сборке, предварительно приложите спираль к кирпичам и сделайте отметки, которые помогут вам быстро и правильно прикрепить ее, когда кладка уже будет готова

Из корпуса спираль может выходить на задней или одной из боковых стенок. Провода должны быть присоединены к выключателю, который следует расположить на внешней поверхности печи. При условии, если будут сделаны два контура, в процессе работы конструкции вы сможете регулировать мощность агрегата.

Чтобы придать кирпичу термостойкость, необходимо развести термостойкую смесь с водой по инструкции, указанной на упаковке. В полученную смесь укладывается кирпич на 20 секунд, после чего помещается в конструкцию.

Укладка должна быть произведена в таком порядке:

дно;
стены;
потолок.

Разновидности и отличительные особенности

Чтобы можно было своими руками создать качественную печь, стоит понимать, на какие виды она делится с учетом потребляемого топлива и энергии, а именно:

газовые;
электрические.

Данное разделение позволяет использовать различные источники энергии, которые и позволяют разогревать пространство внутри созданной конструкции. При этом большей популярностью пользуется печь с установленными элементами для электрического прогрева. Это позволяет контролировать температуру внутри конструкции при необходимости обработки определённого сырья.

Современная муфельная печь имеет свои особенности в конструкции и получаемых производственных возможностях, а именно:

в получаемой конструкции и объёмах внутреннего пространства;
методах и способах нагрева внутреннего пространства печи;
использование особенных защитных формул и функций;
рабочих температурных параметрах.

В зависимости от получаемой температуры, все печи делятся на три вида:

печи умеренной температуры, с параметрами 100-500 градусов по Цельсию;
средние печи, с температурой в 400-800 градусов по Цельсию;
высокотемпературная печь, с параметрами 400-1400 градусов по Цельсию;
сверхвысокотемпературные печки, они разогреваются до 2000 градусов по Цельсию.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Разновидности муфельных печей

Муфельные печи подразделяются по типу нагрева:

Электрические муфельные печи — являются разновидностью камерных электрических печей сопротивления.
Газовые муфельные печи.

По защитному режиму обработки:

Воздушные: нагрев в воздушной среде (общее назначение).
С защитной газовой атмосферой: нагрев в специальной газовой среде (водород, аргон, гелий, азот, восстановительные газы, азотирующие газы и др.).
Вакуумные: нагрев в вакууме.

По конструкции:

Вертикальной загрузки (горшковые).
Колпаковые (с отделением от пода).
Горизонтальной загрузки (простые).
Трубчатые (поверка термопар).

Чтоб купить муфельную печь для начала нужно определиться для каких целей она будет использоваться, какого размера заготовки, либо химические образцы в ней будут нагреваться и до какой температуры.

Размер и температура нагрева рабочей камеры, очень важен т.к. от этих двух параметров во многом зависит цена.

В данное время на рынке существует много муфельных печей с самыми разными названиями:

лабораторная муфельная печь;
муфельная печь ювелирная;
стоматологическая муфельная печь;
промышленная муфельная печь;
учебная муфельная печь.

Из всего многообразия, не всегда можно выбрать муфельную печь по заданным параметрам и за приемлемую цену.

По этому, постараемся разобраться, что объединяет все эти муфельные печи и в чём их отличия.

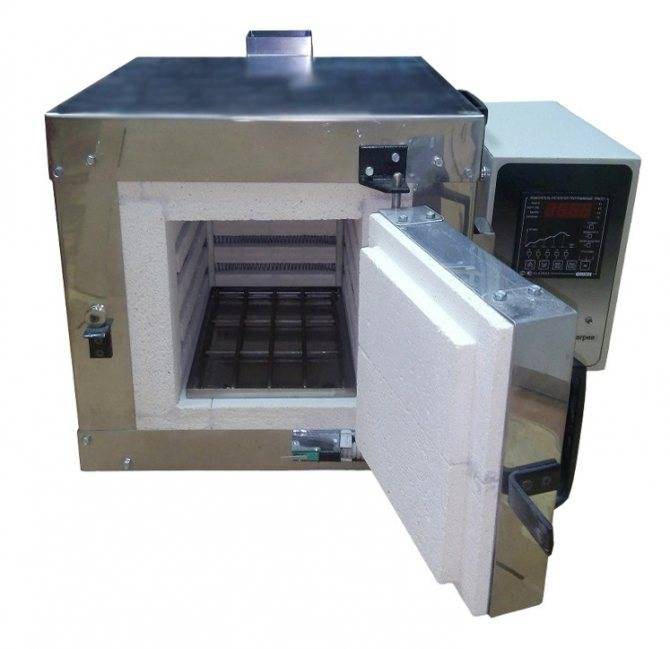

Лабораторная муфельная печь

Лабораторная муфельная печь — используют в лаборатории и проводят в ней, множество различных испытаний с материалами: термообработка (нагрев, закалка, обжиг) аналитических работ, лабораторные химические анализы с максимальной точностью нагрева и контроля заданной температуры, поэтому их покупают с программным управлением и температурой нагрева от 1100 градусов.

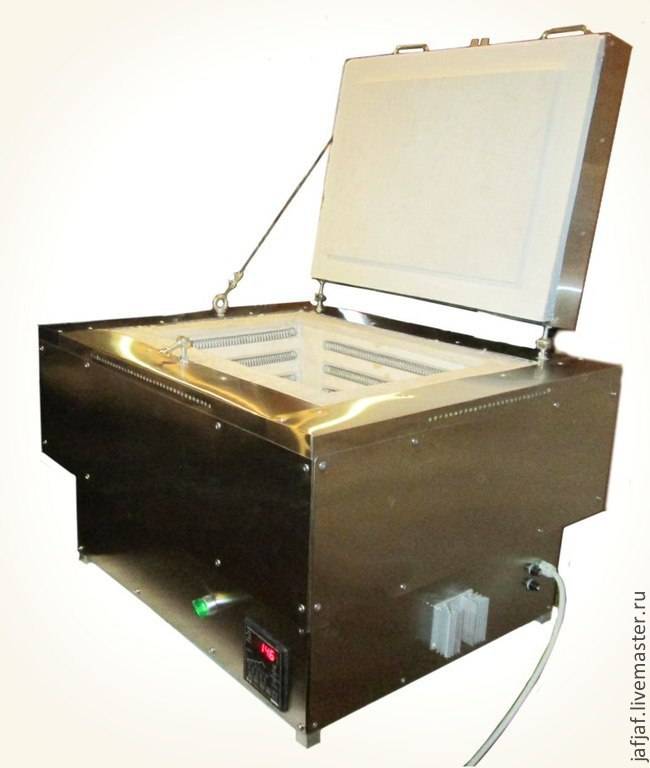

Ювелирная муфельная печь

Муфельная печь для ювелиров, используют для плавки драгоценных металлов, поэтому её можно отнести к категории, профессиональные плавильные ювелирные печи.

Чаще всего приобретают, ювелирные муфельные для плавки, серебра, золота и платины.

Чтоб выбрать подходящую плавильную ювелирную, для плавки таких металлов, нужно исходить из температуры плавления золота, серебра, платины и т.д.

При работе с драгоценными металлами в печи ювелирной, не нужно экономить на стоимости и купить ювелирную печь с 30-ю программами контроля температуры, PID (ПИД) автоматического управления.

В отличии от лабораторной муфельной, муфельную печь ювелирную, нужно выбирать немного по другим техническим параметрам.

Ювелирная муфельная печь, должна быть с размером рабочей камеры, максимум 200×200×200 мм и температурой нагревая, не более 1200 градусов цельсия.

Так как, ювелир работает с небольшим количеством драгоценного металла и нет смысла переплачивать за большой объём рабочей камеры.

Стоматологическая муфельная печь

В стоматологии, муфельная печь, чаще всего используется для сушки, обжига, прогрева (ортопедическая стоматология).

Муфельные печи для керамики, чаще всего покупают для стоматологии с температурой нагрева от 1100 до 1200 градусов цельсия. С размером рабочей камеры от 100×100×100 мм до 200×200×200 мм.

Для такой специализации, подойдёт муфельная печь с небольшим объёмом рабочей камеры, от 100×100×100 мм до 200×200×200 мм но можно и больше.

Промышленная муфельная печь

Отличия промышленных муфельных печей от всех остальных это размер рабочей камеры, не меньше 200×200×200мм и температура нагрева рабочей камеры 1400 градусов до 1750 градусов (можно нагревать и выше но при нагреве до 1800 градусов быстро приходит в негодность нагревательный элемент).

В данном случае, цена муфельной складывается не от размера рабочей камеры, а от температуры нагрева.

На промышленных производствах, стараются использовать муфельные печи с максимальной температурой и комплектацией т.к. деятельность таких предприятий очень обширна и эти агрегаты выполняют очень много функций, практически эксплуатация таких печей идёт по всем параметрам.

Учебная муфельная печь

Если вам понадобилась учебная муфельная печь, предназначенная для отжига, закалки и обжига то вам подойдёт муфельная печь с максимальным нагревом рабочей камеры 1100 градусов и со стандартным размером рабочей камеры 100×100×100 такие печи обычно называют «мини муфельная печь» либо «маленькая муфельная печь».

Чтоб выбрать муфельную печь, нужно учитывать каких знаний вы хотите достичь при работе с муфельной печью.

Муфельные печи бывают самые разные от простых (на уровне пользования бытовой микроволновой печью) до сложных муфельных печей, управления которыми осуществляется через персональный компьютер или ноутбук.

Автоматика с температурно-временными задачами

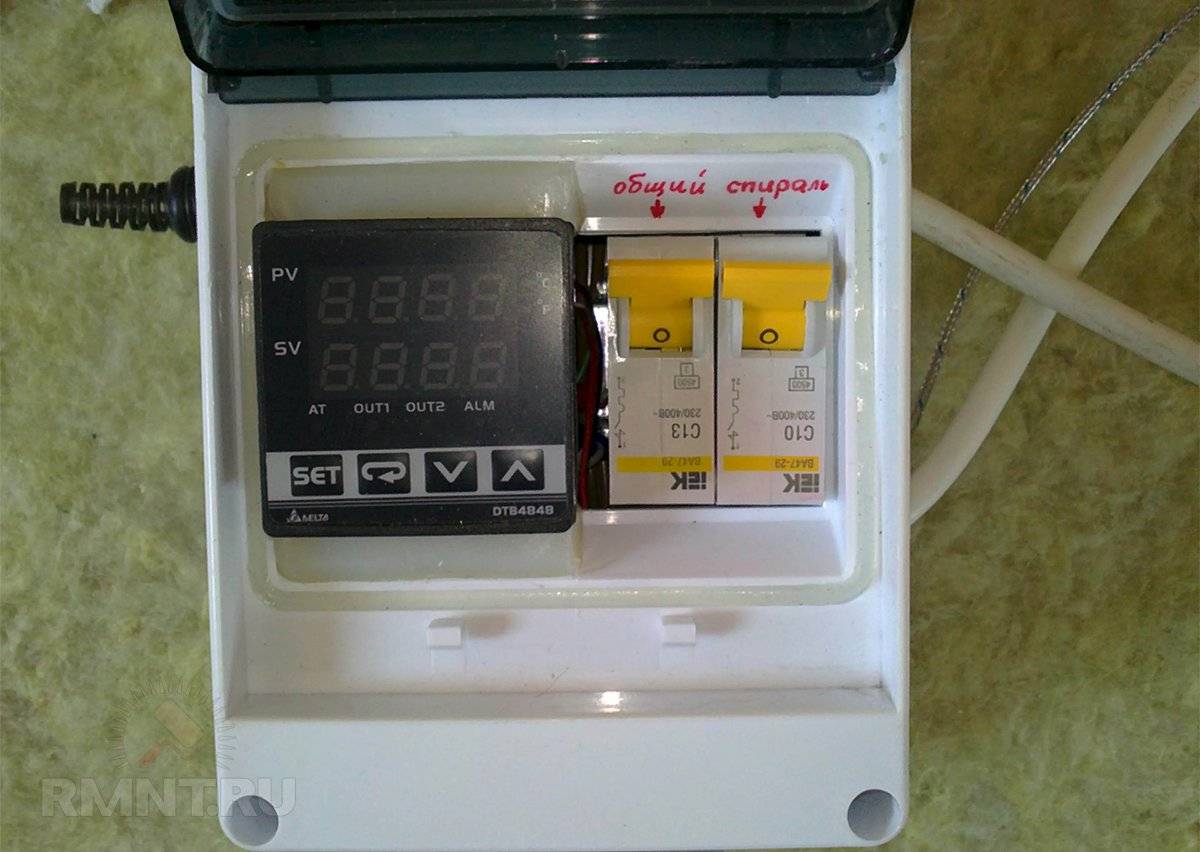

Существует три типа автоматики для закалочных печей. Стоимость организации управления печью повышается вместе с комфортом использования. Простейший вариант — простейший термостат с термопарой в качестве датчика температуры. Это устройство просто будет поддерживать заданную температуру с гистерезисом около 30–50 °С. Время выдержки контролируется вручную, как и момент достижения температурной точки.

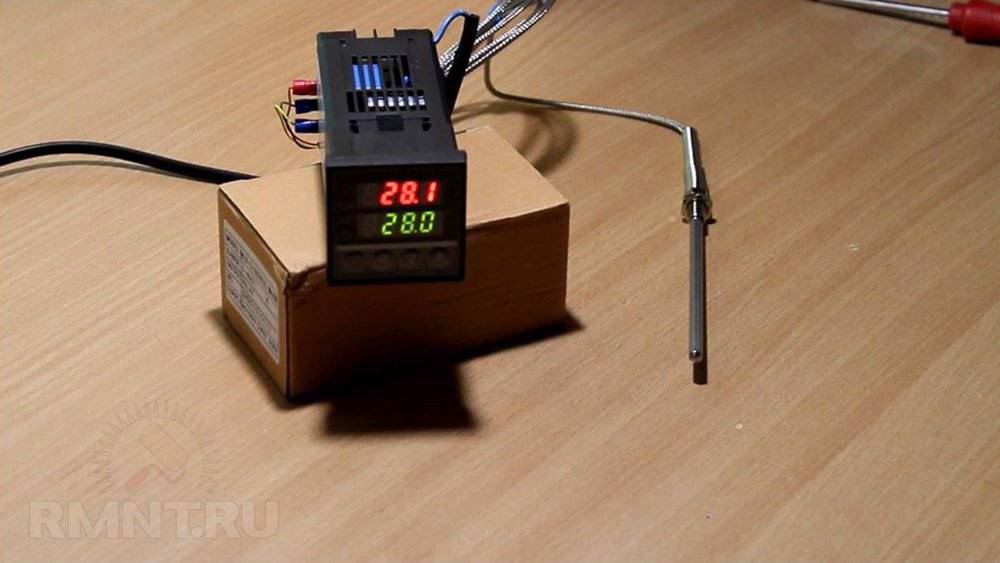

Более продвинутая автоматика разрабатывается специально для электрических печей. Термоконтроллеры типа Autonics TCN4 обладают функцией пропорционального регулирования мощности, обеспечивая регулируемый гистерезис вплоть до 1 °С. Также прибор оснащён дополнительными функциями, такими как сигнализация о достижении заданной температуры. При желании канал сигнализации можно использовать для активации реле выдержки времени, установленного последовательно с термостатом.

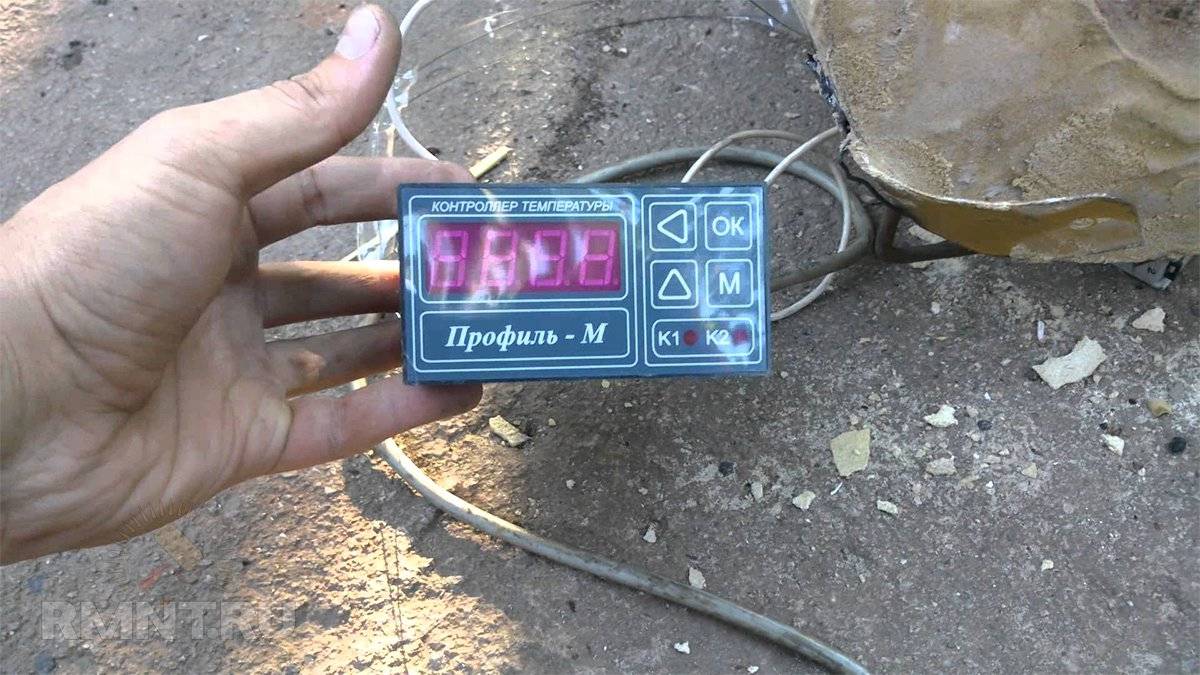

Наиболее продвинуты в этом плане устройства автоматики для печей типа «Профиль-М». Они отличаются не только встроенными силовыми реле, но также возможностью более гибкой настройки. В таких контроллерах предустановлен таймер, а также есть возможность настраивать термообработку со сложным температурным профилем, последовательно задавая длительность промежутков времени, в которые должна поддерживаться определенная температура.

рмнт.ру

Материалы и инструменты для изготовления

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

электросварка и электроды;
болгарка с кругами по металлу и кирпичу;
ножницы по металлу;
средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
металлические уголки;
сетка из нержавейки с ячейкой 20х20 мм;
дверца для печи;
шамотный кирпич (или любой огнеупорный);
огнеупорная смесь;
термоустойчивый силикон;
кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);
нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

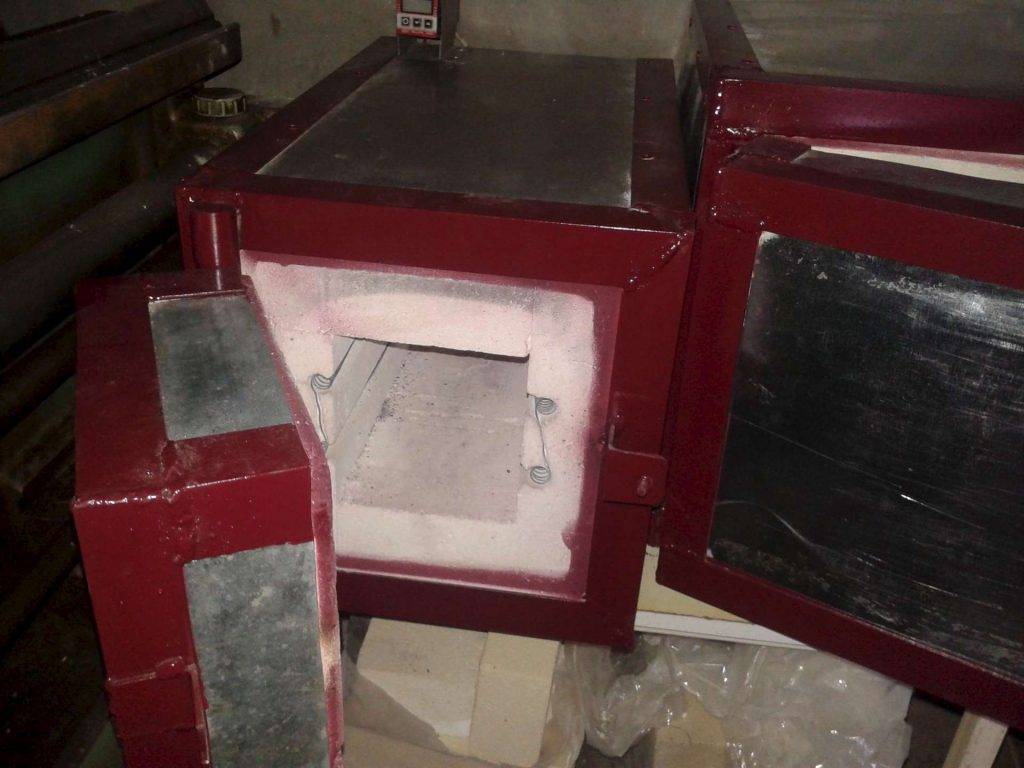

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон. Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Муфельная печь для домашней мастерской своими руками

Основная часть печи — рабочая камера, или муфель, выполненный из огнеупорной глины. Его внутренние размеры 210х105х75 мм, а толщина стенок — 10 мм. Вылепливают его по заранее изготовленной форме. Это может быть коробка из картона, пропитанного стеарином. Глина наносится на нее изнутри. Если лепить снаружи, может образоваться трещина: ведь глина при сушке дает довольно большую усадку. Из той же глины следует вылепить и керамический элемент дверцы. После сушки на воздухе обе глиняные детали помещают в обычную промышленную школьную муфельную печь и досушивают в течение двух часов при температуре около 100°С. Далее их обжигают, постепенно повышая температуру до 900°С. Затем печь выключают и дают ей медленно охладиться вместе с деталями. Обожженные муфель и элемент дверцы подгоняют друг к другу, аккуратно опиливая напильником и зачищая наждачной бумагой. Затем сверху на муфель наматывают 18 м нихромовой проволоки толщиной 0,75 мм, как можно точнее выдерживая интервал между витками. Чтобы обмотка не раскручивалась, первый и последний витки закорачивают. А чтобы не произошло замыкания, зазоры между витками тщательно промазывают глиной. Когда она подсохнет, делается вторая обмазка толщиной 10-15 мм глиной в смеси с асбестовой крошкой. Готовый высушенный нагревательный элемент печи помещают в металлический корпус, изготовленный из стального листа миллиметровой толщины. Размер корпуса 270х180х180 мм. Для удобства сборки его лучше изготовить со съемными передней и задней крышками, которые крепятся на винтах. К передней крышке крепится на петле дверца, которая должна откидываться горизонтально. На дверце при помощи двух болтов через асбестовые прокладки устанавливается керамический элемент, а зазоры заделываются глиной. Концы нихромовой проволоки выводятся к задней крышке корпуса. На оба вывода должны быть нанизаны керамические изолирующие «бусы». Проволока присоединяется к штырьковому разъему. Такие разъемы, а также изолирующую керамику можно взять от старых неисправных электроприборов. К разъему будет присоединен стандартный шнур с вилкой для включения в электросеть. Все свободное пространство между нагревательными элементами и корпусом следует плотно забить асбестовой крошкой. Кроме того, в конструкции печи должна быть предусмотрена клемма заземления корпуса. Для удобства работы в нагревательной камере можно сделать два небольших отверстия: одно на задней стенке — для установки термопары, другое на дверце — для наблюдений за внутренним пространством печи во время работы. Оба отверстия должны быть снабжены закрывающимися металлическими шторками. На дно рабочей камеры следует положить пластину-подкладку из тонкой нержавеющей стали. Наша печь рассчитана на 220 В переменного тока. Она разогревается до максимальной температуры всего в течение часа и в сравнении с серийной школьной муфельной печью на 1 кВт • ч менее энергоемка. Вес ее около 10 кг, поэтому, когда в ней нет необходимости, она легко убирается в шкаф.

ВНИМАНИЕ! Прибор перед работой должен быть заземлен и установлен на асбестоцементную плиту вдали от легковоспламеняющихся предметов. Работать с печью можно только в сухих рукавицах, пользуясь специальными стальными щипцами с длинными ручками

29.06.2012Оценить самоделку, мастер-класс, идею. Комментарии

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.

Постройка печи небольшого объема.

Для создания самодельной муфельной печи небольшого объёма(0.5 литра) материала нужно совсем немного. Несмотря на маленький объём, такая печь достаточно мощная, а температура достигает 1200 градусов. Для начинающих в сфере работы с керамикой, это именно то, что нужно, чтобы попробовать свои силы. (См. также: Колпаковые печи)

Итак, потребуется:

1 метр квадратный асбеста;

Труба из циркониевой керамики( длина 15 см, диаметр 5 см);

Каолиновая глина;

Несколько стаканов шамота;

Жестяная банка объёмом 5 литров.

Порядок изготовления муфельной печи.

Готовим обмазку для камеры (муфеля): разводим шамотную глину до состояния густой сметаны, в которую примешиваем четвёртую часть асбестовой крошки. В итоге, получаем что-то вроде шпатлёвки.

Глиняную массу аккуратно намазываем на нихромовую проволоку, натянутую на камеру. Слой глины должен быть в пределах полтора сантиметра. Эта проволока наматывается муфель с натягом, отступив полтора сантиметра от края, оставив вывод начала и конца обмотки по пятнадцать сантиметров. Чтобы избежать замыкания между витками, возьмите медный провод, диаметр которого совпадает с диаметром обмотки. Надо намотать обмотку в два повода, затем медный провод понемногу аккуратненько сматываем, и получаем равное расстояние между витками нихромовой проволоки.

Обмазываем всю обмотку глиняно-асбестовым материалом, придерживаясь слоя в полтора сантиметра. Не забываем таким же образом обработать дно муфеля.

Выжидаем пять дней, чтобы всё хорошенько высохло, после чего просушиваем изделие ещё и в духовом шкафу.

Проверяем муфель: подложив под созданное сооружение подставку из теплоизоляционного материала, подсоединяем выходы к ЛАТРу. Напряжение постепенно увеличиваем и наблюдаем, как обмазка начинает выпускать пар. Через 2 часа такого состояния муфель прогревается окончательно и издаёт насыщенно красное свечение.

В корпусе из жестянки проделываем отверстия для выводов, используя фарфоровые проходные изоляторы. Как вариант, пойдут такие же фарфоровые трубки.

Внутри корпуса укладываем пятисантиметровый слой асбестовых листов, сверху засыпаем трёхсантиметровый слой асбестовой крошки.

Устанавливаем муфель точно в середину, выводим выводы наружу.

Аккуратно засыпаем и утрамбовываем крошку в пространстве между муфелем и корпусом до самого верха.

Из асбестового листа нужно вырезать вставку и сделать отверстие, отвечающее диаметру муфеля.

Закрываем этим листом засыпку, фиксируем крышку, поверх которой надо положить несколько слоёв листов асбеста и какой-то груз. Подойдёт 4-5 килограммовый чугунный лист.

Перепроверяем проводку: подключаем к ЛАТРу на 70-80 вольт один час, если ничего непредвиденного не случилось, через каждые полчаса повышаем электрическое напряжение на 40 вольт. Через три часа такой работы температура должна достичь 1000-1100 градусов. После этого печь выключаем, проверку прошла.

Вот, самодельная муфельная печь для керамики и готова, пользуйтесь на здоровье.
