Советы мастера по выбору электрического проточного водонагревателя

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм 2 . Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления. Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами. Несущая основа готова

Теперь к планке осталось закрепить корпус водонагревателя

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

Популярные модели проточных водонагревателей

Одной из самых популярных электрических моделей является Thermex Stream 350. Она оборудована ТЭНом мощностью 3,5 кВт и питается от однофазной электросети. Водонагреватель предназначен для мытья посуды или для умывания – он характеризуется низкой производительностью, поэтому для принятия душа он не годится. На передней панели прибора имеются выключатель и световой индикатор включения. В комплекте с нагревателем поставляются кран, душевая насадка и шланг для душа.

Схожая по характеристикам модель – Thermex Stream 500 мощностью 5 кВт, оснащенная ступенчатым регулятором мощности и ускоренным нагревом. Также существует аналогичная модель мощностью 7 кВт.

Electrolux Smartfix 2.0 5.5 TS с краном и душевой лейкой отличный вариант как для ванной комнаты, так и для кухни.

Известный производитель электрических и газовых водонагревателей Electrolux предлагает модель Smartfix 2.0 5.5 TS, которая станет идеальным решением для кухни и ванной комнаты. Прибор выполнен в горизонтальном корпусе и может быть установлен прямо над ванной или раковиной – в комплекте идут кран и душевая лейка со шлангом. Мощность водонагревателя составляет 5,5 кВт, производительность – 3,1 л/мин, управление – гидравлическое, напряжение питания – 220 В.

Среди мощных водонагревателей спросом пользуется модель Stiebel Eltron DHC 8. Она может работать при пониженном давлении воды и обладает производительностью 4 л/мин. Мощность водонагревателя составляет 8 кВт, питание осуществляется от однофазной сети. Монтаж производится в вертикальном положении, тип подводки – нижний. Управление – гидравлическое, на передней панели есть индикатор включения.

К числу популярных моделей с высокой производительностью относится аппарат Thermex System 1000, его мощность составляет 10 кВт. Модель нагревает до 4-4,5 л/мин и работает от однофазной электрической сети с напряжением 220 В. Если нужно обеспечить подключение нескольких точек водоразбора, рекомендуем присмотреться к аппарату Stiebel Eltron DHF 24 C мощностью 24 кВт – он обеспечивает производительность 10-11 л/мин. Его питание осуществляется от трехфазной сети с напряжением 380 В.

Среди моделей с электронным управлением мы можем выделить продвинутый проточный электрический водонагреватель Stiebel Eltron DHE 18 SLi. Этот аппарат оснащен системой самодиагностики, а управление им осуществляется со встроенного или дистанционного пульта. Контроль параметров производится с помощью ЖК-дисплея с подсветкой.

Достоинства и недостатки

Сегодня многие пользователи, опробовав накопительные водонагреватели, склоняются к приобретению проточного варианта — это намного экономит площадь помещения, так как они все довольно компактного размера, и сокращает время нагревания во много раз.

Приведем преимущества по пунктам.

1. Простая эксплуатация — включил, умылся или помыл посуду и выключил.
2. Обеспечивают неограниченным объемом горячей воды на любые нужды — на ожидание нагрева уйдет не более 2 минут.
3. Не требуется периодического обслуживания специалистами.
4. Компактный размер, позволяющий установку изделия даже под раковиной в ванной комнате, чтобы не нарушать установившийся интерьер.
5. Когда большой объем горячей воды не требуется, такие устройства становятся достаточно экономичными (по сравнению с накопительным вариантом).
6. Их изначальная цена ниже, чем у накопительных водонагревателей.
7. Вода при нагреве не теряет качеств, потому что расходуется сразу. Возможность размножения вредоносных бактерий отсутствует — при желании ее даже можно пить.

Минусы:

• такого вида изделия нагревают воду не выше 40C;
• при большой мощности изделия расход электроэнергии увеличивается;
• когда требуется большое количество воды, то устройство работает продолжительное время и электросчетчик накрутит приличный расход;
• такого вида изделия предъявляют особые требования к домашней электрической сети — напряжение всегда должно быть величиной постоянной;
• проточные водонагреватели обеспечивают только одну точку водозабора.

Вывод из всего простой: водонагреватели вышеописанного типа удобны для семьи из двух человек, когда потребность в горячей воде минимальная, в другом случае лучше всего поставить бойлер накопительного типа с большим объемом, удовлетворяющим все хозяйственные нужды.

Принцип работы, виды и конструктивные особенности

Компактный прибор, который в основе своей конструкции содержит нагревательный элемент, питающийся от электросети (он и нагревает проточную воду), называется проточным электрическим водонагревателем.

Некоторые проточные модели очень компактны и практически незаметны

Вода, «омывающая» нагревательный элемент, приобретает нужную температуру, и сразу готова к использованию.

«Проточники» различаются по конструктивным элементам:

• нагревательный элемент может быть ТЭНом в медном корпусе (или иметь трубчатую форму – быть спиралью в кожухе);
•  могут иметь никельхромированную спираль нагрева.

Проточный водонагреватель состоит из корпуса и рычага управления

По способу управления водонагреватели могут быть электронными или управляться посредством гидравлики. Давление воды в трубопроводе в каждом городе и даже в отдельно стоящем доме разное.

Учитывая это, производители выпускают приборы с разными конструктивными особенностями. То есть, если давление поступающей холодной воды сильное, то маломощный водонагреватель не сумеет на выходе выдать хорошо прогретую воду.

А при чрезвычайно низком давлении воды (0,25 атм.), прибор просто не включится.

В связи с этим проточные водонагреватели подразделяются на:

•  безнапорные;
•  напорные.

Напорные водонагреватели для крана делятся на однофазные и трехфазные

Напорные водонагреватели: принцип работы

Напорные водонагреватели для крана намного более мощные (3-20 кВт), поэтому подключение их к двум-трем смесителям – вполне обычная практика.

Правда, чтобы обеспечить в своем жилье горячую воду, которая по температуре и напору будет сродни центральному водопроводу, вам понадобится прибор мощностью минимум 10 кВт.

Это обойдется дороже, но комфорт того стоит. Подразделяются напорные водонагреватели на однофазные и трехфазные.

Решив установить водонагреватель проточной воды, убедитесь, что его выдержит проводка в вашем жилище (в стандартных квартирах старой постройки этот лимит – 3 кВт).

Проточный водонагреватель мощностью 3 кВт способен «выдавать» около 3 литров горячей воды в минуту. Этого достаточно, чтобы наполнить горячей водой ванну.

Но этой мощности не хватит, чтобы принять полноценный душ. Такие приборы могут быть установлены в домах, где функционирует трехфазная электросеть и используются для домов старой постройки, где стоят 16-ти амперные пробки.

Электропроводка выдержит водонагреватель лишь мощностью до 3 кВт. В квартирах, где установлены электроплиты, или стоят 32-40 амперные счетчики, максимум потребления водонагревателя не должен превышать 6 кВт.

Для таких случаев производители предлагают так называемые малые проточные нагреватели для крана, мощностью 1,5-8 кВт, и которые работают от сети. Они бывают также напорными и безнапорными.

Есть у проточных водонагревателей еще одна интересная особенность, о которой редко рассказывают в магазине при покупке прибора.

Летом и зимой от одного и того же водонагревателя (это касается маломощных моделей) на выходе, вы получите разную температуру. Конечно, прибор снабжен специальным датчиком, и сам должен «доводить» воду до нужной температуры. Но в летний и зимний периоды, прибор будет делать то же действие, но с разной температурой поступающей воды.

Например, летом температура «входящей» в нагреватель воды +15°С, маломощная система прибора увеличит эти 15 градусов еще на 25, и на выходе получится необходимые 40°С. Но зимой, температура поступающей воды может быть около 5 градусов, а мощность позволяет нагреть ее всего на 25 градусов. В итоге, 30°С – это все еще холодная вода, которой даже посуду помыть сложно.

Зачем производят такие маломощные приборы? Во-первых, таков покупательский спрос – они дешевле и в процессе их использования не бывает проблем с электропроводкой.

Во-вторых, значительная часть производителей – фирмы азиатских стран, учитывающие климатические условия их родного региона.

В итоге стоит подумать заблаговременно – для чего вам необходим прибор. Если как «летний душ», то вполне достаточно маломощного устройства, если же, как полноценная замена центральному водоснабжению горячей водой, приобретайте более мощный водонагреватель.

Безнапорные модели и их особенности

Безнапорные проточные водонагреватели – это устройства мощностью 2-8 кВт, обеспечат горячую водоподачу для кухни, но будут маловаты для обеспечения ванной комнаты.

При этом, обладают значительным плюсом – электропроводка большинства квартир и домов сможет выдержать их работу без ущерба.

Безнапорные проточные водонагреватели с изливом, как правило, монтируются в ванной над раковиной

Безнапорный проточный водонагреватель может быть изготовлен в любом цвете

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя. Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Недостатком такого управления является тот факт, что при небольшом давлении в водопроводе нагревательный элемент не включится.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Принцип проточного нагревания воды

Водный поток нагревается, проходя через ТЭН. Чем он мощнее и чем меньше напор, тем выше будет температура. Бойлер имеет небольшие габариты за счет отсутствия накопителя. По этой же причине после открытия крана течет сразу горячая вода: не нужно ждать, пока нагреется весь объем устройства.

Внутреннее строение прибора

Главная деталь — это нагревательный элемент.

Он управляется реле, которое контролируется датчиками температуры и потока. Если вода течет слабо, механизм не запускается. Термодатчик предохраняет конструкцию от перегрева.

Проблема обеспечения электроэнергией

Недостаток проточных устройств — большое потребление электричества. Мощность составляет примерно 7 кВт, что сравнимо с потреблением целой квартиры.

Нюансы эксплуатации

Водонагреватели проточного типа прельщают многих потребителей тем, что у них нет ограничения в использовании объема горячей воды, особенно удобно установить его в душевой кабинке — принимай водные процедуры сколько угодно.

Не всем известно, что установка такого устройства требует ответственности, потому что изделие относится к приборам большой мощности, здесь требуется обязательная прокладка отдельной линии подключения. Монтаж линии и подключение изделия могут проводить только специалисты, при самостоятельной установке вы можете обесточить не только свою квартиру, но и многоквартирный дом.

Чтобы проточный водонагреватель служил долгое время и не огорчал вас частыми поломками, необходимо строго выполнять рекомендации производителя и обращать внимание на такие моменты:

• монтаж изделия надо делать рядом с местом использования для сокращения потерь тепловой энергии;
• при наличии в вашем регионе сильно жесткой воды установите специальные защитные фильтры, чтобы обезопасить внутренние детали от накипи;
• ни в коем случае не устанавливайте изделие на неотапливаемой даче;
• в ванной комнате устройство расположите таким образом, чтобы на корпус не смогли попасть брызги;
• при низком давлении используйте изделие на средней температуре — иначе автоматика просто не включится.

Перед первым запуском внимательно выполните следующие действия.

1. Проверьте наличие воды в домашнем водопроводе и уровень ее напора — он должен быть достаточным. При слабом напоре придется отказаться от использования до лучших времен.
2. При низком нагревании потока воды выставьте необходимую температуру с помощью кнопок на панели управления.
3. После окончания принятия душа кран нужно перекрыть, изделие отключить от сети.

Перед тем как идти в магазин за долгожданной покупкой проверьте качество проводки в доме: старые дома рассчитаны только на 3 кВт/ч на квартиру, поэтому для подключения придется менять всю проводку до распределительного электрощита. Пользователям, которые живут в новых многоэтажных домах, да еще и с электроплитами, повезло: здесь на квартиру допуск выше и начинается от 10 кВт/ч, но это не означает, что вы можете одновременно включить сразу несколько электрических приборов.

В заключение несколько слов об отечественном электрическом проточном водонагревателе Etalon Copper 350 комбинированного типа: кран и шланг для душа с насадкой. Вес конструкции всего 2 кг, габариты — 240х160х95, мощность до 3,5 кВт, максимальная температура нагревания водного потока — 65C, производительность — 3,5 л/м. По своим характеристикам он не уступает зарубежным аналогам и стоит недорого — 2440 рублей, а комплектующие в случае замены найти будет гораздо проще.

Существует ли альтернатива?

Да, альтернатива есть! Оптимальным устройством для нагрева жидкости считается все же использование водонагревателя накопительного типа. Если дело в габаритах, то есть вы не располагаете относительно большими свободными пространствами для установки нагревателя, можно отдать предпочтение накопительным приборам емкостью 5-12 литров. Размеры такого агрегата ненамного отличаются от габаритов проточного водонагревателя, а вот максимально возможная температура нагрева воды равняется 80-85 °C. Единственным незначительным недочетом накопительных электрических резервуаров является длительный нагрев воды. Для этого может потребоваться некоторое время (в зависимости от объема бака и выбранного температурного режима оно может составлять в среднем от 10 до 60 минут).

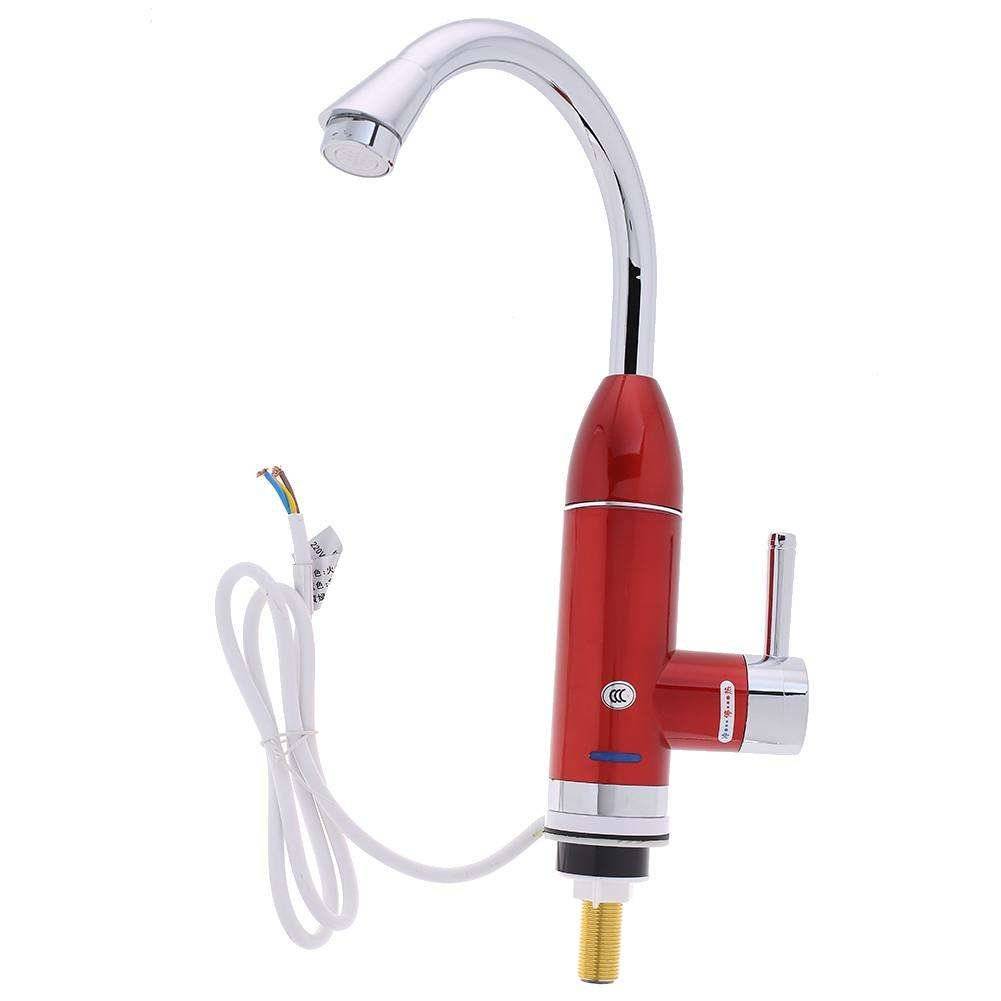

Проточный электрический водонагреватель «Акватерм»

Продукция «Акватерм» уже на протяжении многих лет занимает лидирующие позиции на рынке сантехнического оборудования. Неоценимым преимуществом этой группы товаров является то, что такой электронагреватель можно использовать не только в квартирном помещении, но и на даче.

«Акватерм» – проточные водонагреватели электрические. Характеристики таких конструкций следующие:

• энергопотребление – не более 3,5 КВт;
• напряжение – 220 Вольт;
• выход на холодную воду – 1 шт.;
• защита от перепадов напряжения и перебоев электротока;
• защита от низких температур;
• регулировка температуры воды.

По мнению специалистов сферы жилищно-коммунального хозяйства, «Акватерм» – лучшие водонагреватели проточные электрические, которые прослужат длительный период времени. Цена такого чудо-устройства доступна и варьируется от 3 до 5 тысяч рублей, а приобрести его не составит никакого труда. Особенно популярны в последнее время стали интернет-покупки, позволяющие в режиме реального времени просмотреть полный каталог продукции, а также тщательно изучить модельный ряд и характеристики конкретного прибора.

Монтаж

Проточные электрические нагреватели устанавливаются как обычные бытовые смесители – на водопроводную трубу и они заменяют кран. В вариантах для установки на столешнице в фабричную комплектацию входят крепежные детали, инструкция по установке. Элементы для фиксации занимают минимум места, не создают проблем при пользовании краном или душем и почти незаметны.

При монтаже необходимо учитывать наличие проводки для подключения к сети проточного крана моментального нагрева воды. Потребители подводят розетку к раковине, либо подключают электрический нагреватель с помощью удлинителя. Для успешной работы крана толщина провода переноски не должна быть меньше сечения кабеля аппарата. В противном случае получится красивый кран для холодной воды.

Последовательность действий при монтаже электрического проточного нагревателя:

1. Муфта подключается к водопроводу.
2. Подводится к раковине или ванне в планируемом месте крепления.
3. К муфте прикручивается кран-нагреватель.
4. Прибор включается в сеть.

При монтаже системы тщательно изолируют стыки, чтобы избежать протечек.

Если мощности сети не достаточно для настенного прибора, делают усиление проводки.
