Что такое точка росы
Точка росы — это определенный предел температуры воздуха, ниже которой пар содержащаяся в воздухе, становится насыщенным и преобразуется в жидкость.
Точка росы – это то место, где холодный воздух встречается с теплым, и то место где при их взаимодействии образуется жидкость в виде конденсата. На примере строительных сооружений, точка росы проявляется в виде конденсата на окнах. Всегда, при резком похолодании на улице, мы наблюдаем, как на ранее сухих оконных стеклах образуются запотевание и капли воды. Это самое ближайшее и безвредное проявление точки росы.
конденсат на окне
В природе точка росы проявляется в виде капель утренней росы на листьях растений и иных объектах. Образуется в результате взаимодействия холодного ночного воздуха и прогреваемого солнечными лучами теплого утреннего воздуха.
проявление конденсата точки росы в природе
В случае с отапливаемыми помещениями точка росы создается искусственно в любое время суток, при условиях температуры ниже нуля на улице.
Совсем другое дело, если образование такого конденсата точки росы будет обнаружено на внутренней части стены дома. Даже не очень опытный строитель обеспокоится образованием лишней жидкости, в ранее сухом помещении. Так как последствия таких скоплений влажности могут быть самыми неблагоприятными. Но внутренняя стена дома не единственное разрушительное место, где может себя проявить не правильный расчет точки росы или его отсутствие.
Неправильный расчет и расположение точки росы для дома – это разрушительный враг номер один в строительстве. Который, изнутри, медленно, но уверенно разрушает любое крепкое строение.
Точное определение
Водяной пар чаще всего конденсируется на самих стенах или внутри их конструкции, если они недостаточно утеплены или построены. Без утеплителя значение будет находиться близко к температуре внутренней части стены, а в некоторых случаях и к стене в середине дома. Когда температура внутри ограждающих сооружений будет иметь величину ниже показателя, то во время похолодания при отрицательной температуре снаружи произойдет выпадение конденсата.
Есть несколько мест, где может находиться показатель на неутепленных конструкциях:
- внутри конструкции, близко к наружной ее части, стена останется сухой;
- внутри стены, но близко к внутренней части, стена становится мокрой при температурных перепадах;
- та сторона стены, которая находится в здании, постоянно будет покрываться конденсатом.
Специалисты не рекомендуют производить утепление помещений изнутри, объясняя это тем, что при применении такого способа теплоизоляции параметр будет находиться под теплоизолирующим слоем в середине помещения. Вследствие этого произойдет большое скопление влаги.
- конденсат может скапливаться в центре стены и во время холодов сдвигаться в сторону размещения теплоизолирующих компонентов;
- местом скопления влаги может стать граница ограждающей конструкции и утепляющего слоя, который сыреет и образует плесень в середине комнат;
- в середине самого теплоизолирующего слоя (он постепенно напитается влагой, начнет плесневеть и гнить изнутри).
Точка росы формируется тремя составляющими: атмосферным давлением, температурой воздуха и его влажностью
Пенопласт, минеральную вату или другой вид утеплителя необходимо поместить с наружной стороны здания, что позволит разместить значение в утепляющем слое (при таком расположении стены внутри будут оставаться сухими). Для более ясного понимания параметра существуют графики ее размещения на стенах домов с утеплением, а также на зданиях, не имеющих утепляющего слоя. Чтобы самостоятельно произвести такой расчет, можно определить точку росы в стене калькулятором.
Понятие сопротивления теплопередаче
Способность того или иного материала передавать тепло называется теплопроводностью. В общем случае она всегда выше, чем больше плотность вещества и чем лучше его структура приспособлена для передачи кинетических колебаний.
Сравнение энергоэффективности различных строительных материалов
Величиной, обратно пропорциональной тепловой проводимости, является термическое сопротивление. У каждого материала это свойство принимает уникальные значения в зависимости от структуры, формы, а также ряда прочих факторов. Например, эффективность передачи тепла в толще материалов и в зоне их контакта с другими средами могут отличаться, особенно если между материалами есть хотя бы минимальная прослойка вещества в другом агрегатном состоянии. Количественно термическое сопротивление выражается как разница температур, разделённая на мощность теплового потока:
Rt = (T2 – T1) / P
где:
- Rt — термическое сопротивление участка, К/Вт;
- T2 — температура начала участка, К;
- T1 — температура конца участка, К;
- P — тепловой поток, Вт.
В контексте расчёта теплопотерь термическое сопротивление играет определяющую роль. Любая ограждающая конструкция может быть представлена как плоскопараллельная преграда на пути теплового потока. Её общее термическое сопротивление складывается из сопротивлений каждого слоя, при этом все перегородки складываются в пространственную конструкцию, являющуюся, собственно, зданием.
Rt = l / (λ·S)
где:
- Rt — термическое сопротивление участка цепи, К/Вт;
- l — длина участка тепловой цепи, м;
- λ — коэффициент теплопроводности материала, Вт/(м·К);
- S — площадь поперечного сечения участка, м2.
Варианты утепления стен жилища
Параметр ТР является своеобразной границей температур, в которой происходит встреча внутреннего тепла и внешнего холода. В стеновых ограждающих конструкциях теплый воздух, диффундирующий в зимние холодные месяцы из отапливаемой комнаты на морозную улицу, переохлаждается.
Паровая фаза воды переходит во влажное состояние, осаждаясь на любой поверхности, имеющей температуру ниже ТР. Причиной возникновения конденсата является не только материал стены (деревянный дом, кирпичный или газобетонный), но и способ обустройства тепловой защиты здания, определяющий, в какую сторону смещается ТР.
Местоположение ТР зависит от следующих факторов:
- показателей влажности внутри помещения и на улице;
- показателей температуры воздуха внутри помещения и на улице;
- толщины стены и утепляющего слоя;
- места, где размещен утепляющий материал.
В зависимости от указанных факторов ТР может находиться не только на поверхности стены, но и в толще стены либо утепляющего материала. Варианты расположения ТР в системе «стена плюс утеплитель» предусматривают размещение утеплителя внутри помещения либо на наружной стороне ограждающей стенки (см. рис. ниже).
ТР для различных вариантов размещения утеплителя
Стена без утепления
Местоположение ТР приходится на толщу стены и способно смещаться в сторону улицы либо помещения в зависимости от изменяющихся параметров температур и влажности.
В любом случае, находится точка росы в газобетоне или в кирпичной стене, конденсат образуется сравнительно далеко от внутренней поверхности. Конденсатная влага скапливается в материале стены, в сильные морозы она замерзает. При потеплении влага оттаивает и испаряется наружу, в атмосферу.
Возможны три варианта размещения ТР в стене:
- найденный расчетным или табличным способом показатель ТР попал между геометрическим центром толщины стенки и внешней поверхностью – внутренняя стенка осталась сухой;
- ТР попадает между геометрическим центром стенки и внутренней поверхностью помещения – стены комнаты при резком похолодании могут намокнуть;
- ТР точно попала на координату внутренней поверхности – всю зиму стена будет отсыревшей.
Потери тепла при неутепленной стене достигают 80%. Негативным моментом возникновения ТР в стене является постепенное разрушение стеновой конструкции.
Утепление с внутренней стороны помещения
Для местоположения ТР возможны следующие варианты:
- если точка росы в утеплителе, то утеплитель будет мокрым весь морозный период;
- если структура материала утеплителя не допускает конденсации влаги внутри утепляющего слоя (пенополистирол и др.), то конденсат выпадет на границе внутренней стены и утепляющей полистирольной плиты. Отделка стены начнет мокнуть, что спровоцирует образование сырых пятен и плесени;
- материал стены находится в зоне минусовых температур и подвергается негативным воздействиям температурных перепадов.
Утепление с наружной стороны здания
ТР выведена во внешний теплоизолирующий слой. Возможность образования конденсата в комнате исключена, стены будут сухие.
Расчеты: откуда наибольшие теплопотери в каркасном утепленном доме и как их снизить с помощью прибора
Наиболее важный процесс в проектировании обогрева – расчеты будущей системы. Ведется расчёт теплопотерь через ограждающие конструкции, определяются дополнительные потери и поступления тепла, определяется необходимое количество обогревательных приборов выбранного типа и т.д. Расчет коэффициента теплопотерь дома должен делать опытный человек.
Уравнение теплового баланса играет важную роль в определении теплопотерь и разработки способов их компенсации. Формула теплового баланса приведена ниже:
V –объем помещения, вычисляемый с учетом площади помещения и высоты потолков. T – разница между внешней и внутренне температурой здания. К – коэффициент потери тепла.
Формула теплового баланса дает не самые точные показатели, потому применяется редко.
Основное значение, которое используется при вычислении – тепловая нагрузка на обогреватели. Для ее определения используются значения потерь тепла и мощности обогревательного котла. Формула тепловой мощности позволяет рассчитать то количество тепла, которое будет вырабатывать система обогрева, имеет вид:
Теплопотери объема ( ) умножаются на 1.2. Это запасной тепловой коэффициент – константа, помогающая компенсировать некоторые теплопотери, носящие случайный характер (длительное открытие дверей или окон и др.).
Рассчитать потери тепла достаточно сложно. В среднем, различные ограждающие конструкции способствуют потери разного количества энергии. 10 % теряется сквозь крышу, 10% — сквозь пол, фундамент, 40% — стены, по 20% — окна и плохая изоляция, система вентиляции и др. Удельная тепловая характеристика различных материалов неодинакова. Потому в формуле прописаны коэффициенты, позволяющие учесть все нюансы. Таблица ниже показывает значения коэффициентов, необходимые, чтобы провести расчёт количества теплоты.
Формула потерь тепла следующая:
В формуле удельная теплопотеря, равна 100 Ватт на кв. м. Пл – площадь помещения, также участвующая в определении. Теперь может быть применена формула для расчета количества теплоты, необходимое для выделения котлом.
Считайте правильно и будет у вас дома тепло
Быт, воздух, вода
Человек в быту крайне редко задумывается о таком понятии, как точка росы
Определение ее важно лишь в некоторых производствах, в строительстве, медицине. Но для каждого важна определенная влажность окружающего воздуха для хорошего самочувствия
Когда воздух достаточной влажности, дышится легко и свободно, но стоит этому показателю измениться при постоянном давлении и температуре окружающей среды, то ощущается или сухость, или избыточная влажность. Именно на основании относительной влажности воздуха может быть определена и точка росы. Это явление – очень сложный и значимый аспект физики атмосферы. Так же оно важно и для жизнедеятельности человека. Например, строители на опыте знают, что точка росы – значимый параметр качественной постройки, оказывающий влияние на весь быт будущих жильцов или пользователей.
Таблицы для расчета тепловых потерь дома
Таблица «К — коэффициент теплопередачи»:
Конструкция | Толщина конструкции, мм | К, Вт/ (м2 х °С) | |
| Кирпичная стена (на холодном растворе с внутренней штукатуркой) толщиной | в 1,5 кирпича | 395 | 1,5 |
| в 2 кирпича | 525 | 1,24 | |
| в 2,5 кирпича | 655 | 1,04 | |
| Рубленые деревянные стены из бревен диаметром, мм | 200 | 160 | 1,02 |
| 240 | 200 | 0,85 | |
| Брусчатые деревянные стены | 150 | 1,0 | |
| 200 | 0,76 | ||
| Чердачное деревянное перекрытие | 100 | 1,0 | |
| Двойные окна | — | 2,68 | |
| Двойные двери | — | 2,33 |
Таблица « n — коэффициент уменьшения»:
Наименование ограждения | n |
| Полы на грунте и лагах | 1,0 |
| Чердачные перекрытия при стальной, черепичной или асбестоцементной кровлях при разреженной обрешетке и бесчердачные покрытия с вентилируемыми продухами | 0,9 |
| То же для перекрытий по сплошному настилу | 0,8 |
| Чердачные перекрытия при кровлях из рулонных материалов | 0,75 |
| Ограждения, отделяющие отапливаемые помещения от неотапливаемых, сообщающиеся с наружным воздухом | 0,7 |
| Ограждения, отделяющие отапливаемые помещения от неотапливаемых, не сообщающиеся с наружным воздухом | 0,4 |
| Перекрытия над подпольями, расположенными ниже уровня земли | 0,4 |
| Перекрытия над подпольями, расположенными выше уровня земли | 0,75 |
| Перекрытия над неотапливаемыми подвалами, расположенными ниже уровня грунта или выступающие на высоту до 1 м | 0,6 |
Таблица « Значения R0 и 1/R0»:
Конструкция | Толщина | R0, ккал/(м2 х ч х °С) | 1/R0, ккал/ (м2 х ч х °С) | |
в кирпичах | в мм | |||
| Стены | ||||
| Сплошная кладка из обыкновенного кирпича | 0,5 | 135 | 0,38 | 2,64 |
| 1 | 265 | 0,57 | 1,76 | |
| 1,5 | 395 | 0,76 | 1,32 | |
| 2 | 525 | 0,94 | 1,06 | |
| 2,5 | 655 | 1,13 | 0,89 | |
| Сплошная кладка из обыкновенного кирпича с воздушной прослойкой ( = 50 мм) в перевязку через каждые 6 рядов | 1,5 | 435 | 0,9 | 1,11 |
| 2 | 565 | 1,09 | 0,92 | |
| 2,5 | 695 | 1,28 | 0,78 | |
| Сплошная кладка из дырчатого кирпича | 1,5 | 395 | 0,89 | 1,12 |
| 2 | 525 | 1,2 | 0,89 | |
| 2,5 | 655 | 1,4 | 0,71 | |
| Кирпичная кладка с термоизоляционной засыпкой | 1,5 | 395 | 1,03 | 0,97 |
| 2 | 525 | 1,49 | 0,67 | |
| Деревянные рубленые | — | 200 | 1,33 | 0,75 |
| — | 220 | 1,45 | 0,68 | |
| — | 240 | 1,56 | 0,64 | |
| Брусчатые | — | 150 | 1,18 | 0,85 |
| — | 180 | 1,28 | 0,78 | |
| — | 200 | 1,32 | 0,76 | |
| Чердачные перекрытия | ||||
| Железо-бетонные из сборных ребристых плит с утеплителем | — | 100 | 0,69 | 1,45 |
| — | 150 | 0,89 | 1,12 | |
| — | 200 | 1,09 | 0,92 | |
| — | 250 | 1,29 | 0,77 |
Перед тем как рассчитать теплопотери дома , помните, что добавочные потери тепла зависят от расположения здания на местности, от ориентации стен по сторонам света, скорости ветра и инфильтрации. Если конструктивные элементы дома обращены на север, восток, северо-восток и северо-запад, дополнительные потери составят 10 %, а если на запад или на юго-восток — 5 %. Расход тепла для нагрева воздуха в помещении можно найти по формуле: Q = F(пл.) х (tв — tн).
В ней используются величины:
- F — площадь пола помещения (в м2);
- tв- tн — внутренняя и наружная температура.
Помимо вышеизложенных вычислений, следует уменьшить теплопотери на величину бытовых тепловыделений. Бытовые тепловыделения определяются из расчета 21 Вт на 1 м2 площади пола.
В итоге для определения теплопроизводительности системы отопления следует: вычислить основные и дополнительные теплопотери, суммировать их и вычесть величину, которая характеризует бытовые тепловыделения.
Точка росы в стене дома – почему ее важно знать
Большую часть года между температурно-влажностным режимом улицы и помещения есть существенная разница. Именно поэтому в толще стен с утеплителем нередко появляются участки конденсатообразования. При изменении погодных условий они сдвигаются ближе к наружной или внутренней поверхности стены. То есть, к более холодному или теплому участку.
Пример: температура воздуха стабильно равна 25°C, а влажность – 45%. В этом случае конденсат образуется на участке с температурой 12,2°C. При повышении влажности до 65% точка росы сдвигается на более теплый участок, где 18°C.
Почему так важно знать местонахождение точки выпадения конденсата? Потому что она определяет, какой именно слой стенового «пирога» подвергается разрушающему воздействию влаги. Самый плохой вариант – когда намокает утеплитель
При таких условиях большинство теплоизоляционных материалов теряет свои свойства. Они деформируются, пропускают холодный воздух, гниют, теряют упругость. Особенно подвержена этим процессам минеральная вата.
Как сдвинуть точку росы в стене
Если после проведения всех расчетов вас не устраивает расположение точки росы, стоит задуматься над ее смещением. Для этого можно:
- увеличить слой утеплителя снаружи;
- использовать материал с высокой паропроницаемостью;
- демонтировать слой внутреннего утепления, перенеся его наружу;
- корректировать микроклимат в помещении – установить принудительную вентиляцию, дополнительно нагревать воздух.
Подходящий вариант выбирают, исходя из климатических условий региона проживания, конструктивных особенностей дома, финансовых возможностей и используемых строительных материалов.
Игнорирование такого явления, как конденсация влаги в стеновом «пироге», может слишком дорого обойтись. Как минимум, это неприятный запах в помещении, постоянная сырость. Как максимум – большие колонии плесневых грибов, портящих внутреннюю отделку стен, разрушающих утеплитель и вредящих здоровью домочадцев
Таким образом, расчет точки росы имеет важное значение, если вы хотите возвести надежные и сухие стены для вашего дома
Загрузить новую статью…—-
- С чего начать
- Строительство своими руками
- Проекты и чертежи
- Разновидности
- Инструменты и материалы
- Технология
- Фундамент
- Каркас
- Крыша и кровля
- Инженерные сети
- Фасады
- Отделка и обустройство
- Самое полезное Каркасные дома — знакомство с технологией Фото каркасных домов 9 вариантов внешней отделки каркасного дома Домокомплект каркасного дома Программы для проектирования каркасных домов
- Свежие публикации
- Способы формирования и обшивка теплых углов в каркасном доме
- Устройство каркаса и инструкция по строительству каркасной бытовки своими руками
- Каркасные дома от компании «ЦНА»
- Как сделать расчет балки онлайн на калькуляторе – принцип работы и важные моменты
- Как поднять каркасный дом для ремонта и передвинуть его на новое место
Комфортные значения точки росы для человека
Точка росы, °CВосприятие человекомОтносительная влажность (при 32°С), %
| более 26 | крайне высокое восприятие, смертельно опасно для больных астмой | 65 и выше |
| 24-26 | крайне некомфортное состояние | 62 |
| 21-23 | очень влажно и некомфортно | 52-60 |
| 18-20 | неприятно воспринимается большинством людей | 44-52 |
| 16-17 | комфортно для большинства, но ощущается верхний предел влажности | 37-46 |
| 13-15 | комфортно | 38-41 |
| 10-12 | очень комфортно | 31-37 |
| менее 10 | немного сухо для некоторых | 30 |
Несколько фактов о точке росы.
- Температура точки росы не может быть выше текущей температуры.
- Чем выше температура точки росы, тем больше влаги находится в воздухе
- Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
- Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
- Относительная влажность (RH) достигает 100 % в период дождей.
- Высокие точки росы обычно происходят перед холодными температурными фронтами.
Видео инструкция по работе с калькулятором
Тепло в доме – важнейший элемент комфорта. Задача любого помещения создавать и поддерживать определенные температурные режимы. Понятно, что все эти технические условия должны закладываться и учитываться инженерами ещё на этапе проектирования сооружения. Однако, нередко мы имеем дело с уже построенным зданием – в этой ситуации наш калькулятор поможет провести расчет теплопотерь реально существующего дома или наружной стены квартиры для проверки на соответствие нормам и возможным последующем утеплением.
Теплотехнический онлайн калькулятор – его задачи и возможности
Если говорить в целом, то наш онлайн калькулятор предназначен для реализации двух основных задач: расчет слоя утеплителя на стадии проекта, и проверка теплопотерь уже существующих ограждающих конструкции на их соответствие нормативным требованиям. Все остальные расчеты являются лишь уточнениями для решения двух вышеозначенных запросов.
Несомненно, важна финансовая составляющая – использование результатов калькуляции позволит Вам подобрать в необходимом количестве оптимальный материал для утепления постройки, т.е. не надо будет переплачивать, заказывая лишние объемы изоляции, иначе окупаемость их будет нецелесообразна.
Теплотехнический расчет – методика и обоснование
Теплотехнический расчет ограждающих конструкций учитывает массив законодательной базы РФ, строительных норм и правил, государственных стандартов, которые вполне применимы и для других стран СНГ (как это было в СССР). Вам нужно лишь выбрать Ваш город

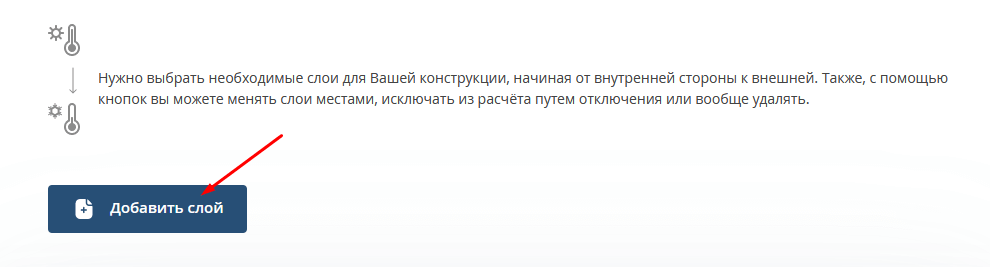

Далее для расчета Вам нужно ввести слои ограждающий конструкции с помощью кнопки “Добавить слой”. В появившимся окне выбираем нужные материалы в папках, или же можно найти их через поиск.
Тепловая защита здания, просчитанная с помощью нашего теплотехнического онлайн-калькулятора, имеет высокую степень достоверности.
Расчет точки росы
Точка росы – это момент перехода влаги из газообразного состояния в жидкое. Почему необходимо учитывать этот параметр в теплотехнических расчетах ограждающих конструкций? Дело в том, что конденсат активно образуется именно в стенах, в тех плоскостях, где происходит соприкосновение холодного уличного воздуха с теплыми массами внутри помещения. Если влага начнет образовываться непосредственно на внутренних поверхностях, то очень скоро они потеряют свою целостность, эстетику а самое главное увеличится теплопроводность материалов.
Желательным (оптимальным) местом появления конденсата является наружная изоляция стен. С помощью нашей программы вы сможете рассчитать точку росы так, чтобы она выпадала конкретно на утеплителе.
Расчет тепловых потерь дома
Данный расчет позволит узнать теплопотери ограждающих конструкций за один час и за отопительный сезон с одного квадратного метра поверхности. Как и для всех остальных показателей – уточним базовые данные, которые требуются ввести при расчетах.

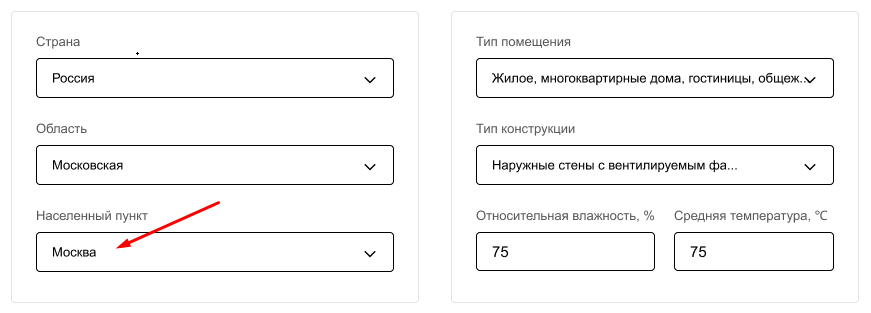

- Географическое расположение квартиры, дома или перспективного строительного проекта – это необходимо для определения климатической зоны и связанных с ней характеристик (температурный режим, влажность и т.д.). Вам нужно выбрать Ваш город из огромного списка стран СНГ.
- Строительно-эксплуатационные параметры помещений и их предназначение – это важнейшие данные, помогающие максимально точно провести расчет толщины утеплителя для стен именно для данного типа помещения.
- Указать слои конструкции – кирпич, пеноблок, наружная и внутренняя штукатурка, утеплитель и т.д. Калькулятор предлагает удобную опцию –возможность менять, добавлять или удалять слой, а также проводить расчеты по каждому из вариантов.
- Теплотехнический расчет онлайн имеет отличную визуализацию результатов. Для наглядности, часть информации представлена в виде графиков, таблиц, сносок. Например, данный опцион позволяет варьировать температуру и влажность в разных помещениях в сторону повышения или понижения, что дает возможность провести сравнительный анализ и выбрать оптимальный расчет теплопотерь дома.
Стремитесь к 100% эфективности утепления и защиты от переувлажнения – это самые оптимальные цифры основанные на нормативных документах.
Точка росы при строительстве и утеплении дома
Точка росы — это температура, при которой пар, содержащийся содержится в воздухе, превращается в конденсат в виде росы
Данный параметр важно учитывать при строительстве и утеплении стен
Поэтому важно заранее выяснить, что такое точка росы (ТР) и как ее правильно определить, чтобы выяснить, в каком месте возможно будет собираться много конденсата и принять соответствующие меры
Что такое точка росы для стен?
Воздух в окружающей среде всегда включает в свой состав водяной пар, концентрация которого зависит от многих факторов. Внутри зданий пар выделяют люди и другие живые организмы. Также он поступает во внутренне пространство от различных повседневных процессов – стирки, глажки, уборки, приготовления еды и так далее.
Снаружи процент влаги в атмосфере находится в зависимости от погодных условий. Причем наполнение воздуха парами располагает своим пределом, при достижении которого следует процесс конденсации влаги и зарождения тумана.
Когда не окончательно насыщенная парами воздушная масса (влажность менее 100%) контактирует с поверхностью, чья температура на несколько градусов ниже его собственной, то конденсат образуется даже без тумана.
Дело в том, что воздух при разной температуре может вместить различное количество пара. Чем выше температура, тем больше влаги он может поглотить. Поэтому, когда воздушная смесь с относительной влажностью 80% соприкасается с более прохладным предметом, то она резко охлаждается, предел ее насыщения снижается, а относительная влажность достигает 100%.
Тогда и происходит выпадение конденсата, то есть появляется точка росы. Именно это явление можно наблюдать ранним летним утром на траве.
На заре почва и трава еще холодные, а солнце быстро нагревает воздух, его влажность у земли быстро достигает 100% и выпадает роса.
Процесс конденсации сопрягается с выделением тепловой энергии, которая была потрачена ранее на парообразование. Поэтому роса быстро сходит.
Таким образом, температура точки росы – переменная величина, которая зависит от относительной влажности и температуры воздуха в определенный момент. Чтобы определить точку росы и ее температуру применяют различные измерители — термогигрометры, психрометры и тепловизоры.
Точка росы зависит от относительной влажностью воздуха. Чем она выше, тем ближе ТР к фактической температуре воздуха. Если относительная влажность составляет 100 %, то точка росы совпадает с фактической температурой.
Точка росы в строительстве необходима для того, чтобы понимать, соответствует ли степень утепления стен тому, чтобы не образовывался конденсат.
При значениях точки росы более 20 °С ощущается физический дискомфорт, воздух кажется душным; более 25 °С люди с болезнями сердца или дыхательных путей подвергаются опасности. Но такие значения достигаются очень редко даже в тропических странах.
Как определить точку росы?
На самом деле, чтобы определить точку росы не нужно производить сложные технические расчеты по формулам, измерять относительную влажность воздуха и т.д.
Нет смысла задумываться над тем, как рассчитать точку росы, так как это давно уже сделали специалисты.
А результаты их вычислений занесены в таблицу, где указаны значения температур поверхностей, ниже которых из воздуха с различной влажностью начинает образовываться конденсат.
Фиолетовым цветом обозначена температура по снип в помещении зимой – 20 °С, а зеленым выделен сектор, который указывает диапазон нормированной влажности – от 50 до 60%. При этом ТР колеблется от 9.3 до 12 °С. То есть, при соблюдении всех норм конденсат внутри дома образовываться не будет, так как в помещении нет поверхностей с такой температурой.
По-другому обстоит дело с наружной стеной. Изнутри ее обволакивает воздух, прогретый до +20 °С, а снаружи она подвергает воздействию — 20 °С и более. Соответственно, в толще стены температура медленно растет от -20 °С до + 20 °С и в определенной зоне она обязательно будет равна 12 °С, что при влажности 60% даст конденсацию.
Но для этого еще необходимо, чтобы водяной пар дошел до этой зоны через материал несущей конструкции. Здесь появляется еще один фактор, который влияет на определение точки росы – паропроницаемость материала. Этот параметр всегда нужно учитывать при возведении стен.
Итак, на процесс образования конденсата внутри наружных стен влияют следующие факторы:
- температура окружающего воздуха;
- относительная влажность воздуха;
- температура в толще стены;
- паропроницаемость материала возведенных стен.
Для измерения данных показателей в толще стены нет никаких анализирующих приборов. Вычислить их можно только расчетным путем.
Как рассчитать точку росы
По математической формуле
Проведение расчётов вручную по формуле – довольно точный способ. Однако для использования формулы предварительно надо определить несколько других показателей. Выглядит формула следующим образом.
Формула для расчёта точки росы
Как видно из рисунка, a и b – постоянные величины. Т – температура воздуха. Rh – относительная влажность воздуха. Такой метод подсчёта даст результат с погрешностью в 0,5ºС.
С помощью онлайн-калькулятора
Поскольку расчёт с помощью формулы вручную подходит не всем (из-за недостаточных знаний в математике либо отсутствия времени), в сети Интернет в открытом доступе размещены онлайн-калькуляторы, которые рассчитывают точку росы на основании введённой информации. Пользоваться ими совершенно несложно: надо только ввести исходные данные (температура атмосферного воздуха и относительная влажность). Результат расчётов появится на экране.
Программы-калькуляторы
Увязать показатель точки росы и предполагаемые последствия неправильного утепления под силу не каждому. Для этого нужны специфические знания в физике и строительстве. Поэтому помимо обычных калькуляторов, рассчитывающих эту величину, созданы программы с расширенными возможностями. Они также находятся в свободном доступе и ими можно воспользоваться в режиме онлайн.
Такие программы при расчёте учитывают множество параметров:
Населённый пункт, в котором построено (строится) здание. Тут же появляется статистика среднемесячных температур, относительной влажности, давления в этом регионе.
Вид помещения. Очевидно, что влажность воздуха в ванной будет выше, чем в комнате, а это в свою очередь влияет на вид допустимого утеплителя.
Тип конструкции. Здесь на выбор предлагается стена, перекрытие, чердачное перекрытие и другие позиции.
Слои конструкции
Здесь принимается во внимание, что находится за утепляемой стеной – другое помещение либо улица.
Материал перекрытия или стены.
Температура и относительная влажность внутреннего и наружного воздуха.
После заполнения всех необходимых полей программа составит график точки росы.
Таблица определения точки росы
При необходимости быстро получить значение точки росы применяются таблицы. Данные таблиц весьма неточные и дают приблизительный результат. Зато пользоваться ими легко и быстро: достаточно только найти нужную ячейку на пересечении столбца и строки с нужной температурой и относительной влажностью воздуха.
Таблица 1. Определение точки росы по двум показателям.
Определение точки росы по двум показателям
Специальные инструменты
В метеорологии придуманы специальные инструменты, позволяющие определить точку росы. Однако даже для расчёта по математической формуле или любым другим методом, описанным выше, нужны свои инструменты.
Температура измеряется термометром, влажность – гигрометром. Для удобства в данном случае подойдёт инструмент, способный замерять и температуру, и влажность воздуха – цифровой термогигрометр.
Этот инструмент сочетает в себе функции градусника и гигрометра
Кроме того, существуют приборы, сочетающие в себе несколько функций: измерение температуры, влажности, расчёт точки росы и запоминание информации.
В большинстве случаев работа с таким прибором выглядит следующим образом.
Включите прибор
Обратите внимание на заряд батареи. Так выглядит один из популярных приборов
Поднесите наконечник сенсора к исследуемой поверхности под прямым углом
Правильное положение прибора обеспечит точность замеров
Чтобы зафиксировать данные замера, нажмите кнопку Hold в меню. Так Вы сможете ознакомиться с результатом в комфортном положении прибора. Зафиксировать – еще не значит сохранить
Для сохранения данных нажмите кнопку Save. Возможность сохранения избавляет от необходимости записывать данные в блокнот
При необходимости перенести информацию на компьютер подключите прибор к сети через USB. Подключить измеритель точки росы к компьютеру не сложнее, чем мобильный телефон
Скопируйте данные на компьютер. Компьютер – надежное хранилище данных
Работа с приборами для измерения точки росы проста даже для человека без специальной подготовки. Интерфейс интуитивно понятен, а при возникновении вопросов следует обратиться к инструкции.
