Схема разводки отопления в частном доме
При планировании отопления в частном доме нужно учесть все возможные факторы, чтобы ничего не упустить. Существует не много схем , но каждая очень сильно отличается друг от друга.
По различию работы отопление бывает двух видов:
- Естественное течение теплоносителя.
- С циркуляцией, то есть насосом.
А разводка труб бывает однотрубная или двухтрубная, выбор которых зависит от помещения, от количеств комнат.
Рассмотрим два вида отопления, первое из которых естественное течение теплоносителя.
Циркуляция воды происходит за счет того, что вода, выходящая из котла, является горячей и имеет меньшую плотность и вес, вытесняется холодной водой, у которой плотность и вес больше, при встрече вод возникает не сильное давление, которое и способствует естественное течению воды по трубам.
Второй вид отопления — это с насосом, то есть принудительная циркуляция. Движение воды зависит от работы насоса, диаметр трубы уже может быть небольшим, и есть выбор установки труб, так как уклоны здесь хоть и нужны, но совсем небольшие, по сравнению с первой схемой отопления.
Сделать отопление в частном доме можно однотрубной системой или двухтрубной, у каждого вида есть свои плюсы и минусы, а также разновидность в использовании.
Однотрубная
Однотрубная система или как еще ее называют «Ленинградка» – это когда подача горячей воды и отвода холодной воды происходит в одной трубе. Главное преимущество такой системы является – меньшая длина трубы.
Положительное от этой системы то, что простой монтаж и достаточно быстрый, меньшая затрата на трубы и все составляющие, и протекает такое отопление гораздо меньше.
Как и в любом деле есть свои минусы
Основной, наверное, самый главный минус это уменьшение температуры воды, которая проходит через все батареи, поэтому в такой системе часто ставят больше батарей, но важно, что батарей вешать много нельзя, так как вода будет быстро остывать, и тепло радиаторы отопления отдавать не будут
Есть еще один минус, это когда отключаешь одну часть отопления, то во второй части отопления начинает расти температура.
Однотрубную систему не применяют с вертикальной нижней разводкой, так как длина труб будет достигать такой длины, как и у двухтрубной системы, и закрывает все свои плюсы, а минусы такой системы никуда не денутся.
Подключение однотрубной системы происходит через байпас. Байпас – это резервный путь, при котором можно отключить одну ветвь отопления, если произойдет какая – то непредвиденная ситуация, и в тот же момент остаться с отоплением в другой ветви.
При установке батареи, можно не устанавливать краны, но если с ней что – то случиться, и понадобиться ремонт, то придется сливать воду со всей части данной ветви.
Самым практичным вариантом установки батареи – это взять стальную трубу, диаметров около 2 дюймов, тогда можно ее устанавливать без кранов и фитингов, так как труба в меньшей вероятности сможет, когда либо, дать протечку.
Двухтрубная
Двухтрубная система отопления состоит из двух труб, верхняя и нижняя, в которой в одной трубе находится горячая вода, а в другой холодная.
- температура воды одинаковая;
- при случае отключения одной или более батарей, температура в других будет неизменна,
- в одном контуре можно повесить сколько угодно батарей, которые зависят только от пропускной системы труб.
Есть и минусы – при монтаже, понадобиться больше труб. Поэтому будет больше денежная затрата на материал, и не все хотят видеть в своем интерьере две трубы.
Количество дополнительных запчастей, таких как фитинги и краны, почти ровное количество с однотрубной системой.
Двухтрубная система отопления делится еще на два вида:
- попутная;
- тупиковая.
Это зависит от движения горячей и холодной воды.
В попутном виде отопления две воды двигаются в одном направлении. А в тупиковом виде отопления, движение вод встречное, поэтому батареи, установленные рядом с котлом, нагреваются быстрее.
Вертикальная
Лучевая разводка является самым популярным видом в домах, с большим количеством батарей. Для нее необходимо на каждом этаже дома сделать распределительный коллектор, от которого раскиданы индивидуальные ветви на каждую батарею. Данный узел подключается к вертикальному стояку, который проходит через все этажи к котлу. Это способ самый дорогой.
Горизонтальная
Горизонтальная прокладка труб является одной из популярных схем. Диаметр трубы небольшой, магистрали прячут под полом, давление, которое создает насос, позволяет сделать несколько тупиковых ветвей.
Особенности одно-, двухтрубной схем
В разводке используется одна, две трубы. Чтобы выбрать, ознакомляются с обоими видами.
Разница
Однотрубная
Однотрубная схема: система удаляет охлажденную воду по той же трубе, по которой подается. Основной принцип подключения – минимализация длины труб (экономия стройматериала).
Преимущества:
- Дешевле двухтрубной в установке, обслуживании.
- Монтаж легче, быстрее.
- Аварии при использовании одной трубы регистрируются редко.
Минусы:
- Невозможность перекрытия конкретного прибора отопления. Перекрывают систему полностью, используя общий стояк.
- Продвижение теплоносителя по трубопроводу схемы чревато постепенным охлаждением. Обогрев неэффективен, поддержание температуры требует большего количества радиаторов.
Однотрубная
Двухтрубная
Здесь труба подачи, стока остывшего носителя представлены двумя разными элементами. Расположены близко друг к другу.
Положительные стороны:
- Возможность перекрытия конкретной части отопления (радиатор), не нарушая общую циркуляцию.
- Одинаковая температура в каждой батарее (из-за отсутствия смешения воды).
Минус – стоимость материалов, увеличение суммарной длины магистралей. Двухтрубное отопление используется в квартирах, жилых многоэтажках, многоэтажных частных коттеджах.
Двухтрубная
Какая информация нужна мастерам?
До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.
Мастерам необходимо предоставить:
- полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
- план одноэтажного дома;
- чертежи, где отмечены места сантехнических узлов.
На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.
Проводим монтаж отопления в частном доме
Один из вариантов правильно спланированного котельного помещения.
Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.
После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.
Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления
Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел
Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.
Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.
Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.
На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.

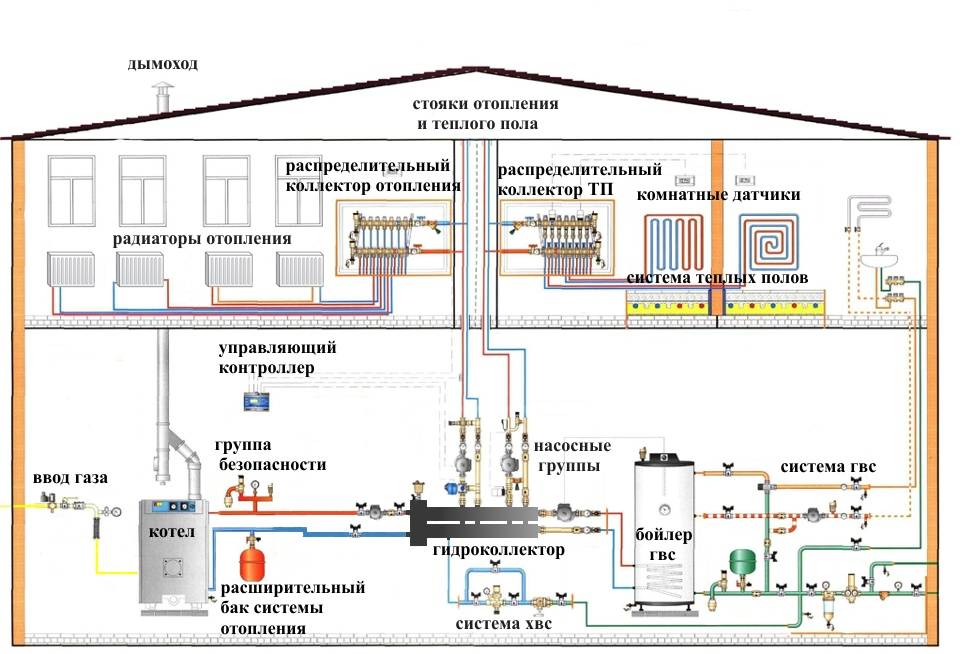

Схема монтажа отопления с тёплым полом в частном доме
В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.
Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.
По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.
Как провести отопление своими руками — вариант на два крыла
Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.
Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.
Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.
В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
Расчет системы водяного отопления
Прежде чем выбрать тип отопления нужно предварительно сделать расчет необходимой мощности нагревательного прибора и количество радиаторов. Правильный расчет влияет на эффективность и качество работы всей системы.
Мощность котла
Мощность котла для частного дома в 200 м². рассчитывается по следующей формуле: W=(S (площадь помещения)*Wуд (удельная мощность на 10 куб метров))/10.
Wуд зависит от региона, где располагается дом. Для средней части России данное значение равно 1,5. Также на 100 м² помещения требуется 10 кВт. Если площадь равна 200 м², то мощность котла = 200*1,5/10 =30 кВт.
Количество радиаторов
Чтобы произвести полноценный расчет отопления важно знать количество необходимых радиаторов и секций. Зная теплоотдачу определенной секции, можно сделать расчет площади, которую она может обогреть
Если теплоотдача одной секции равна 180 Вт, то делим эту величину на 100 и получаем 1,8 м. Если площадь дома равна 200 м², то 200 делим на 1,8 и получаем 111. Расчет показал, что 111 секций необходимо для прогревания частного дома площадью 200 м².
Грамотно рассчитав нужную мощность для обогрева помещения, можно выбрать наиболее эффективный вид отопления.
Типы систем отопления
Основными элементами любой отопительной сети являются: теплогенерирующий прибор, магистральный трубопровод, теплоотдающие, компенсационные устройства и устройство, обеспечивающее циркуляцию теплоносителя. Отопительные трубопроводы могут быть различной конфигурации и степени технической оснащенности.
Классифицируют системы отопления по трем параметрам:
- количеству трубных контуров магистрального трубопровода,
- типу компенсационного устройства,
- типу циркуляции.
Одно– и двухтрубные системы
Отопительная система может быть:
- однотрубной или последовательной,
- двухтрубной или параллельной.
В первом случае теплоноситель движется по одному трубному контуру, поочередно проходит через все теплоотдающие приборы, приходя к каждому все более остывшим. Часть магистральной трубы после последнего теплообменника называется обратной трубой или обраткой и служит для отвода холодной рабочей среды обратно к теплогенератору.
В двухтрубной системе энергоноситель циркулирует по двум параллельным контурам: подающему и обратному. Первый контур подает горячий теплоноситель в каждый теплоотдающий прибор, а второй собирает остывшую рабочую среду из теплообменников и отводит ее к отопительному прибору.
Типы циркуляции в системах отопления
Обогрев помещений происходит только в случае, если теплоноситель движется по контуру. Циркуляция бывает или естественной, или принудительной.
В системах с естественной циркуляцией разогретый отопительным прибором энергоноситель разгоняют, чтобы придать ему достаточный для прохождения всего теплового контура импульс. Для этого сразу после теплогенератора монтируют разгонный коллектор – вертикальный участок трубы, при спуске с которого рабочая среда набирает скорость под воздействием силы тяжести.
Типы компенсационных устройств
В зависимости от способа компенсации перепадов давления рабочей среды в контуре, выделяют два типа систем отопления: открытую и закрытую.
В открытой системе давление регулирует компенсационный бак, частично или полностью открытый. При увеличении давления в теплосети избыток рабочей среды поступает в бак, при снижении – уходит обратно в трубопровод.
Рекомендуем ознакомиться: Как выбрать дренажную трубу и избежать ошибок при укладке?
Классификация систем теплоснабжения
В одноэтажных зданиях, коттеджах, домах монтируют автономные системы обогрева или зависимые от внешних источников питания. Первые функционируют на сжиженном газе, дизельном, а также твёрдом топливе. Вторые – нуждаются в подключении к электросети или магистральному газопроводу.
Ещё одно различие между вариантами теплоснабжения заключается в необходимости участия человека в работе оборудования.
Системы с автоматизированным управлением не требуют круглосуточного мониторинга или ручной настройки. Поддержание комфортной температуры внутри здания обеспечивают термостаты и термодатчики.
Эти приборы регулярно контролируют изменение температурных показателей, что позволяет системе отопления учитывать все факторы, которые оказывают непосредственное влияние на температуру в помещении: солнечное тепло, излучение бытовых электроприборов, нагрев от ламп для освещения и т. д.
Систему теплоснабжения нередко монтируют вместе с котельной автоматикой. Её главная задача – достичь максимально возможной экономичности, но не выходить при этом за рамки допустимых параметров
Автоматика даёт возможность изменять температурный режим в доме в разное время суток.
При классификации отопительных систем принимают во внимание такие признаки, как:
- тип носителя тепла — воздушные, водяные или паровые, комбинированные;
- вид используемого топлива — газовые, электрические, торфяные, дровяные, пеллетные, угольные;
- способ транспортировки рабочей жидкости — с естественной и принудительной циркуляцией;
- ход передвижения теплоносителя — попутные и тупиковые;
- способ подсоединения котельного оборудования — однотрубная и двухтрубная компоновка;
- схема разводки — с вертикальным или горизонтальным расположением разводящей линии, верхним или нижним, комбинированным.
В многоквартирных зданиях доминирует вертикальная схема разводки, а в одноэтажных встречается горизонтальная. Комбинированные методы подачи тепла преобладают в высотных новостройках.
Виды систем отопления с гравитационной циркуляцией
Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.
Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.
Закрытая система с самотечной циркуляцией
В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.
Открытая система с самотечной циркуляцией
Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.
Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.
Однотрубная система с самоциркуляцией
Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.
Преимуществ у данного решения несколько:
- Отсутствует парный трубопровод под потолком и над уровнем пола.
- Экономятся средства на монтаж системы.
Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).
Схема однотрубной разводки
В отопительной системе данного типа нагретый теплоноситель последовательно протекает по всем радиаторам, отдавая при этом приборам часть тепловой энергии. Эту схему предпочитают выбирать в том случае, если для устройства системы обогрева помещения выделен небольшой бюджет. Ведь для прокладки однотрубной системы понадобится минимальное количество труб, а также сопутствующих расходных материалов.
Нельзя не указать и на ряд недостатков, характерных для однотрубной системы отопления с верхней разводкой, а именно:
- отсутствие возможности осуществления раздельного регулирования уровнем теплоотдачи для каждого отдельного радиатора;
- снижение количества отдаваемого батареями в помещение тепла по мере их удаления от отопительного котла.
«Ленинградская» схема отопления разработана с целью решения проблемы независимой регулировки уровня теплоотдачи каждой отдельной батареи. В однотрубной системе вода идет через все установленные радиаторы последовательно. Установка запорных кранов на каждую батарею и монтаж байпаса (обходной трубы) позволяет обеспечить циркуляцию теплоносителя при отсекании какого-то отопительного прибора.
Однотрубная разводка системы отопления «Ленинградка» позволяет обеспечить отключение отдельных радиаторов с помощью запорных кранов, при этом движение теплоносителя продолжается по обходной трубе
Эффективность системы с одной трубой
Разрабатывая проект монтажа однотрубной системы отопления, необходимо учесть немало факторов:
- Имеется ли постоянное электроснабжение.
- Возможность выделения отдельной комнаты (котельной) под оборудование.
- Сколько в доме этажей.
- Особенности конструкции и уровень эстетичности будущей системы.
Каждая отдельная ситуация характеризуется своей спецификой расположения оборудования и способов его коммутации. Помещения небольшой площади (к примеру, дачный домик), практичнее всего оснастить простой самотечной схемой с последовательной коммутацией радиаторов непосредственно в магистральную трубу. Используя 2-3 батареи, можно обойтись без значительного количества запорной арматуры: в этом случае можно попросту слить воду из системы при необходимости.
Если здание имеет большую площадь, требуется применение сложной отопительной системы с рядом ответвлений. В такой ситуации наилучшим вариантом будет принудительная схема отопления типа «Ленинградка». Для нее характерно использование диагональной коммутации теплоотдающих приборов и наличие регулируемых байпасов.
Двухтрубное отопление
Двухтрубная отопительная система требует подсоединения каждого радиатора к трубопроводам, которые отвечают за поступление нагретого и отвод охлаждающегося теплоносителя. Основным положительным моментом такой конструкции является возможность корректировки температуры отдельных обогревательных элементов.
Вертикальная схема
При реализации такого проекта предусматривается несколько вариантов разводки:
- Нижняя двухтрубная разводка – основной теплоагрегат, который подает теплоноситель к элементам отопления, размещается в подвальном помещении либо над уровнем пола нижнего этажа. От магистральной трубы в многоэтажном строении отводятся стояки, наличие которых обеспечивает поступление рабочей жидкости к радиаторам. В последствии остывшая жидкость перемещается в обратном направлении по отводящим трубам.
- Верхняя двухтрубная разводка – предполагает подачу теплоносителя от главного теплогенератора непосредственно на чердак дома. Проходя через радиаторы отопления, подогретая рабочая жидкость возвращается обратно от верхней разводки по соответствующим стоякам.
В целях удаления воздуха, который накапливает в процессе эксплуатации, двухтрубную систему рекомендуется дополнять специальным расширительным бачком. Монтаж бачка своими руками позволяет обеспечить высокие показатели давления при передвижении теплоносителя, что способствует повышению эффективности отопления.
Горизонтальная схема
Данный вариант является наиболее распространенным в случае монтажа двухтрубного отопления.
Функциональность обеспечивается принудительной циркуляцией теплоносителя. Существуют следующие варианты реализации подобной схемы:
- Тупиковый. Характеризуется сравнительно невысоким расходом материалов при обустройстве отопления. Очевидным негативным моментом здесь выступает внушительная длина контура системы, который прокладывается по широкому кругу от основного нагревательного агрегата. Соблюдение подобного требования усложняет регулировку температуры отдельных элементов отопления.
- Попутный. Позволяет сделать коррекцию температуры теплоносителя в отдельных радиаторах более удобной за счет одинаковой длины циркуляционных контуров. В то же время реализация такого проекта нуждается в применении основательного количества труб.
- Лучевой. Предполагает лучевое распределение теплоносителя, которому сопутствует максимальная затрата расходных материалов. Очевидным плюсом при этом является возможность скрытой укладки трубопроводной системы в толщу бетона. Это позволяет сохранить внешнюю привлекательность обогреваемых помещений.
Правила обустройства котельной
Рекомендуется оклеить пол керамической плиткой, а стены выложить из огнеупорного кирпича. Такая мера уменьшит вероятность пожара.
Пол с деревянным или иным горючим покрытием в радиусе 1,2 м от центра топочной дверцы котла защищают настилом из стали толщиной 1,2 мм на теплоизоляционной подложке из асбеста или базальтового картона.
Стены покрывают огнестойкой штукатуркой, например, на основе вермикулита. Толщина слоя – 25 мм.
Между отопителем и стенами выдерживают следующие расстояния:
- со стороны топочной дверцы – 2 м;
- по бокам и сзади – 0,8 м.
В котельной устраивают дежурное и аварийное освещение. На случай разгерметизации контура ее оборудуют подключенным к канализации трапом или приямком глубиной 0,5 м.
Стены котельной желательно выложить из кирпича.
При мощности теплогенератора до 30 кВт дрова и уголь разрешается хранить возле котельной в ящиках из огнеупорного материала. Минимальное расстояние до топки – 1 м.
Особенности одно- и двухтрубной схем
Однотрубная схема предполагает последовательное подключение радиаторов к одной общей трубе. Такой принцип организации приводит к тому, что теплоноситель попадает в первый радиатор, выходит из него, попадает в другой, также выходит из него, движется в третий и т. д. Такая схема очень проста и требует минимального количества труб. Однако она имеет несколько минусов:
- Каждый последующий радиатор нагревается меньше, чем предыдущий, ведь к нему поступает более холодная вода.
- Кроме этого в такой разводке невозможно управлять уровнем теплоотдачи каждой отдельной батареи.
Двухтрубная система предусматривает подачу воды к батареям по одной трубе, а отвод ее – по другой. Благодаря этому все регистры прогреваются равномерно. Кроме этого появляется возможность отдельного регулирования каждым радиатором.
Правда, для создания такой системы в частном доме нужно закупить вдвое больше труб. Понятно, что расходы и трудоемкость всех монтажных работ также растут.
Теплоноситель в системе отопления
Вода это природный теплоноситель. Все знают о тёплом течении Гольфстрим, и что оно отапливает Европу и разные страны ЕС могут выращивать фрукты и овощи на открытом воздухе даже зимой. В то время как в России такое доступно только, благодаря теплице. Почему это происходит?
Выходит воду не просто нагреть. Для этого потребуется где-то взять энергию.
Но суть в том, что идентичная масса воды собирает в себя в 4,2 раза больше энергетического запаса чем воздух.
И в процессе остывания она отдаёт эту мощность окружающей среде
Это реальное описание её физической природы.
Ей не важно что обогревать: Европу, благодаря течению Гольфстрим либо жилое помещение в России через отдачу тепла через радиатор водяной системы отопления.
Кроме этого, вода практически безопасна для человека. Она доступна и легко доставляется в жилое помещение по трубам. Для поддержания автономной системы не требуется много энергии. Например, настенный котел с мощностью 35 кВт способен отопить примерно 350 квадратных метров. Но потребуется принудительная циркуляция теплоносителя.
Схема обвязки ТТ котла с естественной циркуляцией
Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.
Подключение котла на твердом топливе в гравитационную систему отопления
Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.
Принцип работы системы отопления с естественной циркуляцией
В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.
От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.
Основной принцип работы естественной циркуляции — перепад высот и разница температур
Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.
Что еще необходимо
В приведенной выше схеме есть масса недостатков:
Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).
- Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.
Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.
Недостатки
Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:
Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.
- Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
- Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.
Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.
Определение мощности теплых полов
Если вы решили использовать в качестве обогрева «теплый пол»,
оборудование следует подбирать исходя из следующих показателей мощности:
- для жилой комнаты или кухни мощность равняется 120-140 Вт/м²;
- для застекленного балкона – 130-170 Вт/ м²;
- для ванной около 150 Вт/м².
При расчете мощности важно учитывать и этаж здания. Например, для первого этажа этот показатель надо увеличивать на 20 %
Расчет труб для теплого пола производится по следующей формуле:
L (длина труб) = AR (площадь жилья)/a (шаг укладки)+2*Lzu (длина подающих труб отопления) — 2*Ld (длина проходных отопительных труб).
Выводы и полезное видео по теме
Схематичное представление разводки отопления в двухэтажном доме большой площади. Двухтрубная попутная и тупиковая система и теплый пол, подключенные через коллекторы. Исключение конфликта циркуляционных насосов с помощью гидрострелки:
Лучевая схема для обогрева двухэтажного здания. Так как чистовая отделка еще не проведена, то хорошо видна вся разводка. Нюансы укладки труб на пол под бетонную стяжку:
Мнение практикующего мастера по установке систем отопления о различных схемах, применяемых в частных домах. Обзор плюсов и минусов естественной циркуляции, однотрубной, двухтрубной попутной и тупиковой, а также коллекторной разводки:
Представленные разводки для отопления домов являются типовыми и могут быть модифицированы с учетом геометрии помещений, необходимых значений температуры или других факторов. При модификации схем необходимо соблюдать законы и основные положения физики, гидравлики, материаловедения и других дисциплин.
В случае решения сложных или нестандартных задач лучше обратиться к специалистам, потому, что переделка систем отопления может выйти даже дороже, чем их моделирование и монтаж.
Если возникли вопросы или есть желание поделиться личным опытом по разводке отопления в своем доме, пожалуйста, оставляйте к этой статье. Вы можете дополнить свой отзыв фотографией — форма для связи расположена ниже.
