Трехходовой клапан для отопления с терморегулятором: принцип работы и назначение
Терморегуляторы устанавливают на проходные пробки радиатора. В случае необходимости данные приборы целиком или частично перекрывают поток теплоносителя. Ту же функцию выполняет кран, однако, при наличии терморегулятора вы единожды выставляете необходимые параметры, после чего термоклапан поддерживает заданный температурный режим самостоятельно. Наибольшую точность работы и функциональность обеспечивают электронные термоклапаны.
Важно понимать, что терморегулятор не способен изменить изначальную мощность источника тепла, однако позволяет грамотно распорядиться тепловой энергией и создать в помещении комфортные условия
Принцип работы терморегулятора
Регулятор температуры представляет собой двухходовое устройство, состоящее из двух основных частей:
- вентиль («клапан»);
- термоголовка.
Устройство терморегулятора:
| Элемент | Функция | Устройство | Принцип действия |
| Вентиль (клапан) | Запирающий механизм | Состоит из седла, конуса и штока. | Рабочий шток задвигается, уменьшая расстояние между седлом и конусом и тем самым уменьшая поток. При увеличении расстояния между этими частями поток, напротив, увеличивается. |
| Термоголовка | Управление штоком | В «сильфоне» (специальном цилиндре) замкнуто термочувствительное вещество. | Принцип работы основан на расширении газа и жидкостей в случае нагревания. Под действием горячего теплоносителя вещество в сильфоне расширяется, подталкивая подпружиненный поршень. Тот воздействует на шток с конусом в строну седла. При снижении потока теплоносителя происходит охлаждение и, соответственно, уменьшение объема активного вещества. Пружина возвращает поршень, конус и шток на место, и поток усиливается. Повторение цикла позволяет регулировать степень нагревания радиатора с высокой точностью. |
Разновидности терморегуляторов для радиатора
Выделяют несколько разновидностей классификации терморегуляторов для трехходового клапана.
Классификация терморегуляторов по способу установки температуры и управления температурным режимом:
| Тип терморегулятора | Особенности |
| Механические терморегуляторы | Предустановка устройства выполняется при помощи рукоятки с делениями. Шток приводят в движение сильфон и возвратная пружина. |
| Ручные терморегуляторы | Принцип работы аналогичен обычному крану. Такую модель легко заменить на регулятор для автоматической работы клапаны при изменяемых условиях. |
| Электронные терморегуляторы | Обладают цифровой панелью. Источником энергии служат батарейки. Учитывают температуру теплоносителя. Позволяют программировать режим по времени. |
Ручные и механические терморегуляторы можно разделить по типу активного вещества в сильфоне. В качестве термочувствительного вещества в сильфоне может использоваться жидкость или газ, соответственно, терморегуляторы бывают:
- жидкостные;
- газовые.
Также терморегуляторы разделяются по назначению. В зависимости от особенностей, терморегуляторы предназначены:
- для двухтрубных систем разводки;
- для однотрубных систем разводки.
По способу подключения терморегуляторы бывают:
- угловые;
- прямые.
Виды трехходовых клапанов и особенности их работы

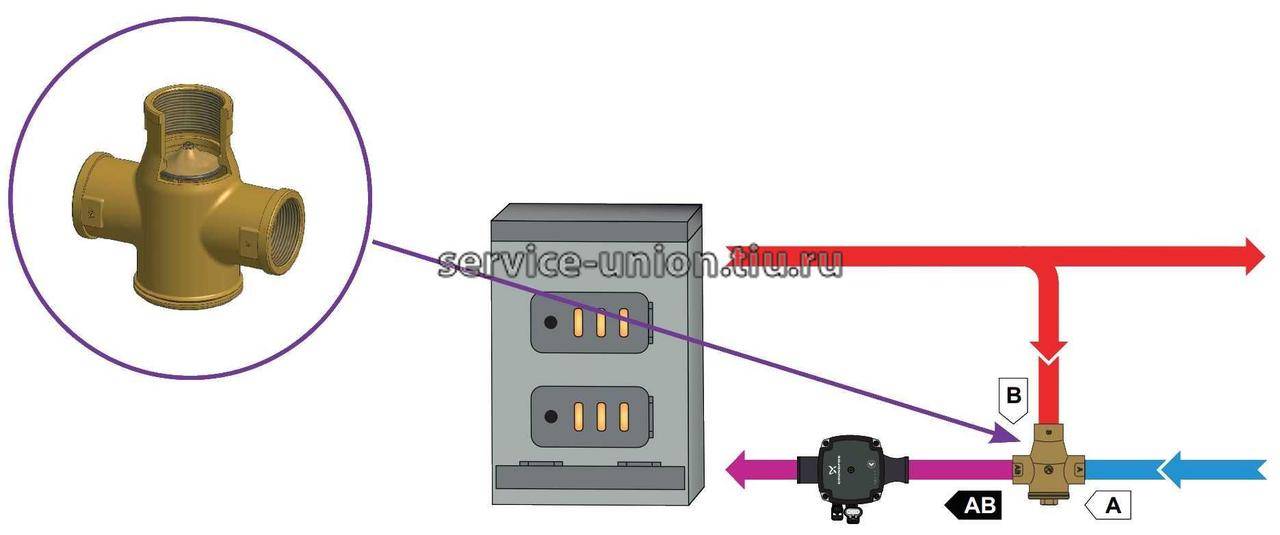

Прежде всего трехходовые термоклапаны классифицируются по назначению на разделительные и смесительные:
У смесительного клапана 2 направления работают на подачу теплоносителя разных температур (горячей и холодной), а 1 направление выводит уже смешанный поток жидкости. Настойка нужных температурных параметров осуществляется регулировкой температуры и пропорций подаваемых потоков.
У распределительного термоклапана 1 патрубок подает теплоноситель, а 2 других его делят между собой и распределяют в разных направлениях.
По способу управления трехходовые термоклапаны бывают автономными, ручными, термостатическими и электрическими. Два последних, как правило, работают в автоматическом режиме.
Простые автономные модели снабжены установленным внутрь корпуса термостатическим элементом с уже заданной в заводских условиях температурой теплоносителя на выходе. Это значение остается постоянным на протяжении всего срока службы.
| Автономный смесительный трехходовой клапан | |
| Плюсы | Минусы |
| Низкая цена | Необходимость подбора клапана под температурный режим обратки теплогенератора |
| Контроль температурного режима теплоносителя | Нельзя изменить установленный заводом-изготовителем температурный режим |
Для ручного управления шток снабжается вентилем или поворотной ручкой и панелью управления с отметками, в соответствии с которыми регулируется тепловой режим.
| Смесительный трехходовой клапан ручного управления | |
| Плюсы | Минусы |
| Относительно низкая цена | Необходимость постоянного контроля со стороны человека, как следствие, затяжной характер реагирования на изменения условий окружающей среды |
| Контроль температурного режима теплоносителя | |
| Возможность изменения температурного режима в процессе эксплуатации | Неравномерное прогревание отопительного контура |
Трехходовой термостатический клапан с терморегулятором оборудован термостатом, наполненным жидкой или газовой средой, реагирующей на малейшие колебания температуры теплоносителя.
Как только теплоноситель нагревается до заданной температуры, за счет расширения реагента автоматически активизируется поршневая система термоклапана и перекрывается патрубок с горячим потокам.
Трехходовые клапаны с терморегулятором могут быть механическими и электронными. Достоинство механических моделей в их абсолютной автономности. Электронные же требуют подключения к сети электропитания или питаются от батареек.
Однако этот недостаток сглаживается полной автоматизацией процесса, удобством настройки и расширенным функционалом – автоматическое изменение температурного режима по времени суток, дням недели и пр.
| Смесительный трехходовой клапан с терморегулятором | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменить температурный режим | Требуется предельно четкая настройка, ошибки в выставленных параметрах дают небольшую погрешность в работе системы |
| Равномерное прогревание отопительного контура |
Трехходовые термоклапаны с электроприводом управляются за счет электронного блока управления, работающего на сервоприводе. Выход температурного режима теплоносителя за пределы установленных значений фиксируется установленным в модуль термостатом, который сигнализирует об этом контроллеру. Тот передает команду на привод, регулируя поток холодного или горячего теплоносителя в системе.
При этом ни один из патрубков полностью, как правило, не перекрывается, а регулируется лишь объем подаваемого охлажденного и горячего теплоносителя.
| Смесительный трехходовой клапан с электроприводом | |
| Плюсы | Минусы |
| Автоматический контроль температурного режима теплоносителя | Высокая цена |
| Возможность изменения температурного режима | Повышенный расход электроэнергии |
| Точная регулировка температуры потока теплоносителя | Увеличенный расход теплоносителя |
| Равномерное прогревание отопительного контура |
Термоклапан для радиатора отопления классификация
Теперь поговорим о нижней части термостата — клапане (вентиле). В первую очередь нужно знать, что промышленность выпускает регулирующие устройства для разных систем. И использовать нужно только устройства для вашей системы.
Устройства для двухтрубных систем имеют, как минимум, в два раза большее гидравлическое сопротивление, чем для однотрубных. Это сделано специально, так как балансировка в этом случае происходит за счет падения давления на клапанах. Потому и устанавливают приборы с малым проходным сечением. Поставив такое устройство в однотрубную систему. вы наверняка будете мерзнуть. Потому будьте внимательны.
Есть термоклапаны для радиатор в однотрубной и двухтрубной системе. И использовать устройства для двухтрубной системы в однотрубной нельзя
Иногда модификации для однотрубных систем позиционируются как устройства для систем с естественной циркуляцией. У них гидравлическое сопротивление снижено, и их можно использовать в однотрубках.
В однотрубную систему устанавливайте термостаты с проходной способностью не ниже 3 (Kvs=3 и выше).

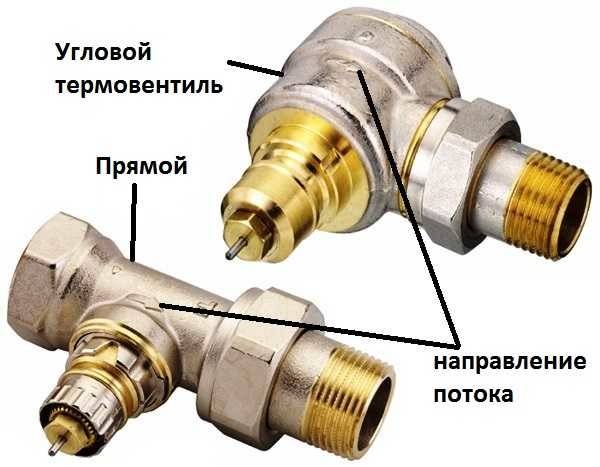

По способу подводки труб регуляторы температуры радиаторов бывают угловыми или прямыми (проходными). Встречаются еще осевые модели. Выбирают в этом случае в зависимости от типа подключения отопительного прибора. Если труба подходит сбоку, удобнее ставить прямой вентиль, если снизу — один из угловых.
По типу подключения термостатические вентили для радиаторов бывают прямыми и угловыми
Различаются термовентили и по материалу, из которого они изготовлены. Используют металлы, которые имеют хорошую стойкость к коррозии. На некоторые из них наносится еще дополнительное защитное покрытие (обычно никелирование или зхромирование). Итак, термостатические вентили изготавливают из:
- бронзы, есть никелированная и хромированная;
- латунь, есть никелированная;
- нержавейка.
Понятно, что нержавейка лучше, но и стоят такие клапаны немало, а в продаже встречаются редко.
Виды и их устройство
В распределительном термостатическом клапане, устанавливающемся на тёплый пол, из обратной трубы производится подмес к нагретой воде остывшей. Этот процесс беспрерывен, пока включён обогрев.

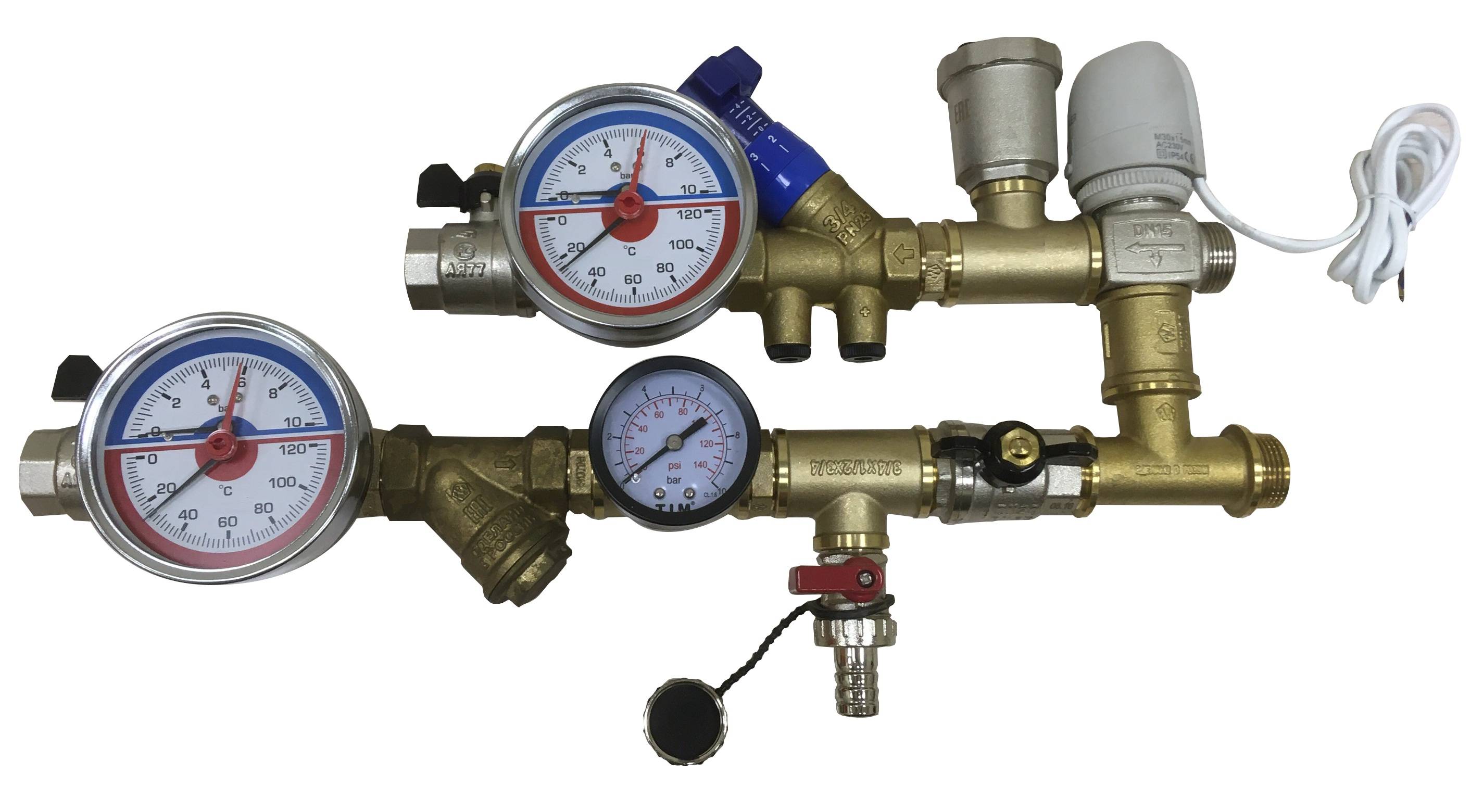

Смесительные клапаны для тёплых полов бывают: двухходовые и трёхходовые. А также, они различаются способом подмеса и направлением потока.
Двухходовой
Двухходовой термостатический клапан обратного потока для тёплого пола.
Смотрите это видео на YouTube
Двухходовой термостатический клапан — усовершенствованная модель ручного типа. Он бывает гидравлическим, пневмоническим и с электроприводом.
Конструкция простая, но способная эффективно регулировать температурный уровень теплоносителя в автоматическом режиме. Прибор монтируется в отопительной системе, вместо ручного вентиля.
Основные плюсы:
- Автоматическое снижение температурного уровня жидкости;
- Простота конструкции и невысокая цена;
- Несложный монтаж.
Недостатки — возможность установки его на трубопроводах с небольшим размером. Если использовать данный кран при обустройстве обогрева в помещении с большой площадью, то термостат будет функционировать с перебоями. Двухходовой клапан чаще применяется, если тёплые полы выступают дополнительным отоплением.
Прибор оснащён терморегулирующей головкой со шкалой. Смена расположения головки производится в ручную или автоматически. Ручные модели просты и стоят недорого. Более современные устройства срабатывают автоматически.
Двухходовой клапан функционирует по следующему принципу — теплоноситель из обратной магистрали вновь подаётся в трубы пола, но перед этим, срабатывает устройство открывающее подачу нагретой воды. Два потока смешиваются внутри корпуса до нужного градуса, затем происходит срабатывание термодатчика, и автоматически затвор перекрывает отверстие с горячим теплоносителем.
Затвор состоит из плунжера и седла. Плунжер имеет тарельчатую, игольчатую и стержневую форму. Он расположен перпендикулярно по отношению к движению жидкости.
Трёхходовой клапан
Esbe трёхходовой для тёплого пола, зачем он нужен.
Смотрите это видео на YouTube
Вентиль предназначен для греющих систем, которые устанавливаются в больших помещениях. Они обладают теме же плюсами, что и двухходовые краны. Особенно стоит отметить — удобство регулировки температурного показателя воды для тёплых полов.
Но у данного термостатного клапана есть и минус — если срабатывает термостат, то вентиль открывается полностью, тем самым горячий теплоноситель поступает в контуры. А это может вызвать перегрев отопительной системы, и даже разрыв труб. Кроме того, у него ниже пропускная способность, чем у двухходового крана.
Трёхходовые термостатические смесительные клапаны бывают латунные и бронзовые. Они оборудованы термоголовкой или термостатом, могут иметь электропривод или сервопривод. Конструкция — кран, имеющий два входа и выход. Внутри корпуса есть смесительная камера, на ней размещён термостат с регулятором, на котором есть цифровая панель. Подсоединяется термоклапан перед коллектором.
Принцип работы трёхходового термостатического вентиля:
- нагретая вода движется по правому и фронтальному патрубкам — если её градус нагрева отвечает нужным параметрам;
- если температура жидкости повышается или понижается, то в работу вступает термостат, он приводит в движение шток, в результате к горячей воде подмешивается охлажденная;
- после достижения заданной температуры, происходит полное открытие фронтального отверстия.
Следует сказать, что при включении прибора, напряжение потока воды не меняется. Это приводит к равномерному изменению температуры жидкости, подающейся в магистраль.
По методу смешивания
Смесительные краны для тёплого пола, в зависимости от способа подмеса, бывают:
С функцией термостата — с ним возможно достигать и удерживать нужный градус нагрева у теплоносителя, так как прибор способен регулировать оба потока (нагретый и охлаждённый). Термостат в смесителе реагируя на уровень нагрева жидкости, производит открывание или закрывание отверстия, через которые подаётся нагретый или остывший теплоноситель. Кроме того, механизм устроен так, что при отсутствии холодной воды, автоматика перекрывает поступление горячей.
Термостатические — устройство оснащено чувствительной термоголовкой, имеющей выносной термодатчик, он размещается в каждой магистрали. Работы клапана заключается в определении температуры воды, и подачи команды исполнительному механизму.
Термостатический клапан
В современных реалиях терморегулирующий вентиль — это предварительная норма современного и надежного оборудования в системе отопления. Температура вентиля автоматически регулируется. Работа смесительного клапана системы отопления для радиаторов заключается в ограничении уровня подачи на отдельный радиатор отопления. Шток вентиля производит движения на открытие и закрытие отверстия. Через это отверстие происходит поступление теплоносителя в радиатор. При нагревании вентиля с термостатической головкой, осуществляется закрытие входного отверстия, вследствие чего уменьшается расход теплоносителя. Вентиль терморегулирующийся постоянно изменяет свое положение. И немаловажным фактором является качество материалов на основе которых изготавливается данное изделие. Изделие может выходить из строя из-за заедания штока, а также значительной коррозии и прорыва уплотняющих материалов. Но и в случае выхода терморегулирующего вентиля из строя можно продлить срок его эксплуатации, заменив термостатический элемент.
Клапана системы отопления с термоголовками отличаются в зависимости от формы и варианта подвода к системе теплоснабжения. Они могут быть угловые при подводе к радиаторам с пола, также бывают прямые, которые соединяют трубы с батареей относительно поверхности стены. Осевые, в основном, при соединении труб из стены к батареи. При боковом подключении батарей необходим специальный комплект. В нем используются термостатические головки и клапана. Заведомо батареи идущие с нижним подключением, оборудованы вкладышами клапанного типа.
Установка арматуры
По способу установки арматура для систем отопления делится на следующие типы:
муфтовые (резьбовые) краны;
Арматура, фиксируемая при помощи резьбы
фланцевые устройства.
Устройства, фиксирующиеся фланцами
Резьбовая арматура преимущественно устанавливается внутри жилого помещения, так как отличается более компактными размерами, а фланцевые устройства – на уличных трубопроводах.
Монтаж муфтовой арматуры
Для установки резьбовых устройств потребуются:
- разводной или гаечный ключ соответствующего диаметра;
- изоляционный материал (ФУМ-лента, нить Тангит Унилок и так далее);
- приспособление для нарезки резьбы;
- болгарка;
- рулетка, маркер.
Установка устройства производится по следующей схеме:
- в месте монтажа арматуры вырезается участок трубопровода, соответствующий длине устанавливаемого устройства;
- концы труб зачищаются;
Обрезка и очистка труб
- производится нарезка резьбы;
Образование резьбы на трубе для крепления арматуры
- резьба на арматуре герметизируется выбранным уплотнительным материалом;
Герметизация резьбы
- кран фиксируется на трубопровод.
Крепление арматуры к системе
Все работы по установке арматуры производятся после перекрытия снабжения отопительной системы.
Процесс установки муфтового крана представлен на видео.
Балансировочный клапан
При монтаже систем теплоснабжения его используют с целью регулировки работы нескольких гидравлических контуров. Установка балансировочного клапана позволяет повысить эффективность отопительной конструкции, так как он помогает контролировать допустимый объем потребляемого теплоносителя.
Правильно смонтированный данный вид арматуры, у которой принцип работы заключается в равномерном распределении нагретой жидкости по всем сегментам теплоснабжающей системы, может функционировать в наиболее сложных условиях. Данное устройство способно выдерживать значительные перепады давления в контурах и высокую скорость передвижения теплоносителя по трубопроводам.
Состоит балансировочный клапан, стоимость которого для модификаций прямого действия не маленькая, из следующих основных элементов:
- корпуса, выполненного из стали, силумина или латуни;
- патрубка;
- фиксатора положения;
- мембранной перегородки;
- измерительной диафрагмы;
- индикатора затвора.
Зачем на радиаторах краны
Каждый отопительный прибор – это отдельный элемент системы, нуждающийся в настройке и периодическом обслуживании. Если же управлять расходом теплоносителя через батареи в зависимости от потребности в тепле, то можно добиться хороших результатов в плане экономии энергоносителей. То есть, радиаторные вентили и краны для отопления призваны решать такие задачи:
- Полное отсечение отопительного прибора от системы.
- Ограничение протока теплоносителя через батарею.
- Изменение расхода теплоносителя в зависимости от внешних условий.
- Спуск воздуха из радиатора и трубопроводной сети.
Есть масса ситуаций, при которых без отключения батареи обойтись сложно. К примеру, исправно работающее централизованное отопление посреди весны, когда на улице уже тепло, а в квартире просто жарко. Другой случай – необходимость снятия отопительного прибора с целью замены, промывки или ремонта. При отсутствии запорной арматуры осуществить любое действие с радиатором становится проблематичным.
Вентили ставят и на батареи в стиле ретро
Ограничение протекающего теплоносителя осуществляется с целью балансировки индивидуального отопления в частном доме или квартире
Неважно, какой тип системы отопления у вас используется, без балансировки с помощью вентилей первые батареи всегда получат большее количество воды, чем последние. Ограничить расход теплоносителя в начале сети и тем самым уравнять все приборы между собой – это задача регулирующей радиаторной арматуры. Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома
Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия
Автоматическое управление расходом поступающего теплоносителя – это способ сэкономить энергоносители, используемые для обогрева дома. Если каждый кран на батарее отопления станет поддерживать установленную температуру воздуха в помещении, управляя течением воды через радиатор, то в целом система израсходует лишь необходимое количество тепла, не больше. А это немалая экономия.
Ну и проблема выпуска воздуха при заполнении системы или в период эксплуатации тоже решается за счет специальных воздушных кранов, устанавливаемых на все современные радиаторы. Ниже предлагается перечень разновидностей запорно-регулировочной арматуры, перечисленной в том же порядке, что и решаемые ею задачи:
- Полуоборотные шаровые краны в прямом и угловом исполнении. Изготавливаются из латуни, бронзы или полипропилена с металлической вставкой.
- Балансировочные вентили для радиаторов – прямые и угловые.
- Вентили регулировочные с термоголовками (термостатические клапаны).
- Спускные воздушные краны – автоматические и ручные.
Для справки. Некоторые домашние умельцы применяют для присоединения отопительных приборов трехходовые смесительные клапаны. Но такое решение неоправданно дорого и на практике используется редко.
Теперь следует рассмотреть подробно, какие краны лучше ставить на радиаторы в различных условиях и обстоятельствах. Некоторые варианты наглядно показаны на видео:
Краны Маевского
Системы отопления представляют собой замкнутый контур, в котором постоянно циркулирует теплоноситель. Если в нем появится воздушная пробка, тогда теплоотдача системы существенно снижается. И это самое лучшее, что может случиться. В таких ситуациях существуют риски замораживания системы. Чтобы ликвидировать такие пробки в отопительных системах, применяется кран Маевского. Цена устройства начинается от 100 рублей. Это недорогой, но при этом необходимый и весьма эффективный прибор. Если повернуть клапан на кране до упора, то можно услышать, как выходит воздух, если он есть. После того как выйдет вся пробка, механизм можно закрывать. Воздух выпускается из отверстия диаметром в 2 мм. Этот отверстие находится в пластиковой прокладке или же в корпусе из латуни. В продаже есть простой или автоматический кран Маевского.
Цена на автоматические решения выше и начинается от 350 рублей. Но такие приборы гораздо удобней.
Основные виды устройств
Устройства этого типа внешне похожи на запорные клапаны, но в то же время обладают своей спецификой. Эти клапаны можно разделить по типу потока, точнее, его направлению:
- Проходной — клапан этого класса монтируют на прямолинейных участках трубопроводных систем, в которых не происходит изменения направления движения рабочей среды.
- Угловые — их устанавливают в тех местах, где происходит изменения направления движения потока на 90 градусов.
- Трехходовые. Они имеют в своем составе три патрубка для подключения к трубопроводной системе. В корпусе этого устройства происходит смешение двух потоков рабочей среды в один. Часто такой прибор называют смесителем.
Регулирующие клапаны различаются и в конструктивном исполнении регуляторов. Такая классификация выглядит следующим образом:
- односедельные;
- двухседельные и многие другие.
Это устройство задействуют для регулировки параметров рабочей среды в соответствии с требуемыми характеристиками. Требуемый результат достигается изменением рабочего сечения в корпусе клапана.
Изменение размера сечения осуществляют с применением запорного устройства. По своей сути, запорно-регулирующий клапан — это односедельный клапан.
Смесительный кран
Это устройство применяют тогда, когда возникает потребность в смешивании двух и более типов жидкостей, подаваемых по трубопроводной системе, к примеру, холодную и горячую воду. При этом один из параметров, например, температура может быть постоянной.
Регуляторы давления прямого действия
Устройства этого типа предназначаются для поддерживания рабочего давления в трубопроводной системе на постоянном уровне. Такая необходимость возникает в том случае, если во время эксплуатации происходят скачкообразные изменения давления, которые недопустимы для стабильной работы системы.
Отличие этого устройства от другого типа арматуры (непрямого действия): регулировка параметров происходит непосредственно от рабочей среды без использования сторонних источников энергии. Кроме регуляторов этого типа, к арматуре прямого действия относят и такое оборудование, как предохранительные и обратные клапаны. Эти устройства относят к классу защитной трубопроводной арматуры.
Чаще всего применяют регуляторы прямого действия, которые оснащены мембранным приводом.
https://youtube.com/watch?v=Udr7dohKBiw
Особенности выбора
Основным критерием при выборе обратного клапана является способ его подключения к системе трубопровода. Он разнится в зависимости от типа и модели устройства:
- Муфтовые изделия имеют узел с резьбой, упрощающий их подсоединение к магистрали. Как правило, такой вид крепежа встречается на дисковых агрегатах, которые подходят для установки в независимых отопительных системах загородного дома или квартиры. Их особенностью является малый диаметр, который обычно не превышает 50.
- Фланцевые устройства содержат в своем корпусе специальные отверстия, при помощи которых механизм крепится к трубопроводу. Этот тип монтажа прочнее, чем резьбовые аналоги.
Некоторые клапаны требуют сварочных работ для установки. Этот вид применим для прокладки полипропиленовых трубок.
Не менее важной характеристикой является материал агрегата, он может быть нескольких типов:
Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем
Необходимо подбирать клапан, соответствующий размеру проходного трубного отверстия. Давление в системе не должно выходить за пределы показателей, определённых производителем конкретной модели агрегата.
Как настроить баланс радиаторной сети
К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.
С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.
Согласно инструкции, нужно повернуть вентиль до определенного уровня.
Для регулировки клапана существует два способа.
Способ 1
У опытных специалистов существует простой и проверенный способ регулировки системы.
Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.
Для более наглядного примера возьмем следующие характеристики системы.
Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.
Это означает, что следующие клапаны должны открыться на следующее количество оборотов:
| Первый балансировочный клапан | на 0,9 оборотов. |
| Второй балансировочный клапан | 1,8 оборотов. |
| Третий балансировочный клапан | 2.7 оборотов. |
| Четвертый | 3,6 оборотов. |
Способ 2
Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.
Весь процесс протекает в следующей последовательности:
- Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
- Измерить температуру всех батарей при помощи термометра.
- Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
- Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.
Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.
Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%.
Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.
