Ворот для колодца: рекомендации по изготовлению сооружения

Устанавливаем ворот

Строительство домика продолжается установкой подъемного ворота из бревна. Даже если забор воды осуществляется насосом, подъемный ворот необходим, так как в подаче электроэнергии иногда случаются перебои. Рекомендации по установке:

• бревно для подъемного ворота выбирается диаметром не менее 20 см. Необходимо убрать кору, а поверхность отшлифовать;
• обрезать бревно так, чтобы его длина была меньше расстояния между стойками на 4 см. Это необходимо, чтобы между воротом и стойками оставался зазор 2 см, не позволяющий им цепляться друг за друга;
• чтобы бревно не потрескалось, его концы следует обкрутить проволокой;
• в каждом из торцов бревна сверлятся 2 отверстия диаметром 2 см. Их глубина должна быть не менее 5 см. Поверх отверстий крепятся пластины с отверстиями такого же диаметра;
• такая же операция выполняется на стойках, только отверстие сверлится насквозь. Пластины устанавливаются с обеих сторон. В отверстия нужно вставить втулки, чтобы при движении ворота его металлические части не повреждали дерево;
• подготавливаем 2 металлических прутка. Один из них, длиной 1 м, сгибаем в форме стартера, а второй, длиной около 0,5 м, оставляем прямым. Затем с их помощью устанавливаем ворот на место.

Выполнив установку подъемного ворота, на нем можно закрепить цепь для ведра.

Декоративное оформление домика для колодца

Перед началом отделки домика необходимо произвести обработку всех деревянных частей антисептиком. Тогда он прослужит значительно дольше. Внешний вид декора можно придумать самостоятельно или выбрать подходящий по фотографиям из специализированных журналов. Великолепно выглядит домик на колодцы резной, демонстрирующий классический русский стиль. Резьба может быть выполнена тоже в русском стиле.

Хорошим образцом может стать вышивка крестом, издавна украшавшая женские сарафаны и воротники мужских косовороток. Только на колодезном домике этот узор будет «вышиваться» с помощью резца по дереву.

Оригинально выглядит отделка из сайдинга, внешним видом похожего на оцилиндрованный брус. Так как такой сайдинг изготавливают в разнообразной цветовой палитре, то можно выбрать цвет, имитирующий древесину. Этот материал не только облагородит домик для колодца, но и защитит его от непогоды, значительно увеличив срок эксплуатации.

Деревянный ворот своими руками

Барабан для колодца делают из деревянного бревна, которое по длине на 10 см короче, чем расстояние между стойками. С него снимают кору, обрабатывают рубанком, удаляя неровности. Можно дополнительно отшлифовать наждачной бумагой, чтобы получилась гладкая поверхность. Используются антисептики для защиты от гниения и насекомых.

Дерево со временем растрескивается в продольном направлении, начиная с торцов. Для предупреждения нежелательного явления на края надевают кольца. Легче всего отрезать болгаркой кусок трубы шириной 4-6 см, но подобрать нужный диаметр бывает сложно. Поэтому металлическую шину нарезают по длине окружности бревна. В полосках сверлят 5-6 отверстий под шурупы. Концы можно соединить на болтах в виде хомута или приварить. Они надеваются на колоду, если есть необходимость, подтесываются, фиксируются саморезами.

На торцах отмечают центр, высверливают отверстия глубиной 10 см. Диаметр на 1-2 мм меньше прутка: ось должна не вставляться, а забиваться. От прута отрезают кусок длиной 20 см для левой стороны и 30 см для оси с ручкой. Концы разогревают докрасна и сплющивают. Этой стороной забивают в колоду — ось не будет проворачиваться.

Самостоятельное изготовление ворота.

Очередность операций по установке осей зависит от применяемого узла опирания. Если это отверстия в стойках, втулки, подшипники, то сначала пруты заводят в них, затем фиксируют на цилиндре ворота. Когда опорные гнезда в канавках наверху стоек, можно сначала полностью закончить монтаж подъемного механизма, затем установить собранную конструкцию. В колоду забивают скобу для крепления троса, веревки.

Важно правильно сделать ручку, от которой во многом зависит удобство пользования конструкцией. Возможны несколько вариантов:

1. Пруток для той стороны, где будет рукоятка, отрезают длиной 65 см. С одного конца через 20 см сгибают под углом 90°, затем через 30 см еще раз на 90°.
2. Второй вариант требует сварочного аппарата. К торцу оси приваривают рычаг длиной 25-35 см: чем длиннее, тем меньше усилий прикладывается для подъема ведра. К рычагу — пруток длиной 15 см, на который надевают кусок трубы, чтобы тот свободно вращался. С краю приваривают гайку, чтобы трубка не спадала.
3. Делают ворот с пальцами. Это 4 прута, расположенных напротив и приваренных к оси. Чтобы было удобно пользоваться, надевают отрезки пластиковой водопроводной трубы.
4. Закрепляют диск от автомобильного колеса, приваривают ручку.

Важно перед изготовлением ворота продумать, как он будет крепиться к колодцу. Если есть навес или домик, он опирается на их детали

Когда нет надстроек, необходимы опоры. Их делают из брусьев 200×200 мм или швеллеров. Вкапывают в противоположных сторонах оголовка на 1 м глубиной. Высота должна позволять свободно извлекать ведро, не нагибаясь. Стойки фиксируют на оголовке болтами с гайками. Предварительно обрабатывают дерево противогнилостным составом, металл красят.

Деревянный ворот

Рассматривая вариант, как сделать ворот для колодца в традиционном исполнении необходимо прибегнуть к использованию дерева. Для этого понадобится:

• заготовка из бревна длиною примерно 1 м, при диаметре 20-25 см;
• деревянный брус 200×200 мм, либо 2 металлических швеллера;
• металлический прут с сечением 30-35 мм;
• металлическая труба, имеющая внутренний диаметр аналогичный диаметру бревна;
• 2 полимерные втулки;
• металлическая цепь в соответствии с длиной шахты;
• металлический лист толщиной 3 мм.

Вышеперечисленных материалов будет достаточно для изготовления одного ворота.

Для проведения работы по его изготовлению нам понадобятся следующие инструменты:

• электроинструменты в виде болгарки, дрели и сварочного аппарата;
• карандаш с измерительной рулеткой;
• шкурка для поверхностной обработки.

При наличии данных инструментов удастся в короткий срок изготовить ворот.

Разбираясь в деталях: как сделать деревянный барабан на колодец своими руками – всю работу понадобится разделить на следующие этапы:

• Бревно подгоняется таким образом, чтобы его длина была на 10 см меньше расстоянием для его крепления. Его поверхность зачищается шкуркой до идеальной гладкости.
• Деревянные стойки покрываются специальным лаком от грибка, металлические швеллера – покрываются краской.
• От трубы отрезается два кольца шириною 5 см для их забивания на края ворота, это предаст ему дополнительной прочности.
• По центру торцов ворота сверлятся отверстия в диаметре 2 см и глубиною до 10 см.
• Из листового металла вырезаются круги необходимых размеров для защиты торцов бревна от возможных повреждений.
• От металлического прута отрезают часть длиной 20 см для опорной оси, и второй отрезок длиной 100 см для другой оси с рукоятью. Длинный отрезок загибается для удобства вращения ворота и крепления ручки. Они оба впоследствии забиваются в бревно.
• Перед установкой на металлический прут крепятся полимерные втулки.
• В середине бревна забивается скоба для крепления металлической цепи с ведром.

Как вариант, вместо одной рукояти может устанавливаться крестовина с целью облегчить подъем воды.

Дополнительные возможности

Имеет смысл применить в конструкции капролоновые или фторопластовые втулки. Первый материал является полимерным и имеет неплохие антифрикционные свойства. Он предназначен для конструкций такого рода. Материал нечувствителен к агрессивным средам и нетоксичен.

Коэффициент трения у капролона по металлу очень низок. Это обеспечивает его долговечность при эксплуатации. Он обладает всеми необходимыми качествами, не подвержен коррозии, сохраняет низкий коэффициент трения даже в присутствии абразивов. Механизм будет работать легко и совершенно бесшумно при любой возможной температуре окружающей среды.

При изготовлении ворота нельзя забывать, что более длинная ручка обеспечивает более легкий подъем воды со дна шахты. Стойки для установки должны быть прочными и надежными. Делать их нужно с учетом использования в течение многих лет.

Собственными усилиями закрепить трос вполне возможно. Для этого существует как минимум 2 способа. В первом варианте на валу нужно сделать отверстие. В него пропускается трос и закрепляется в месте подсоединения.

Домик с двухскатной кровлей

Домик для колодца с двухскатной кровлей

Простейший и наиболее популярный вариант конструкции. Подобный колодезный домик с легкостью строится из подручных приспособлений, т.к. почти все необходимое (брус, доски, крепежи) остается после завершения более масштабных строительных мероприятий.

Домик для колодца с двухскатной кровлей

Каркас

Для создания основы такого домика применяются доски и деревянный брус.

Домики для колодцев

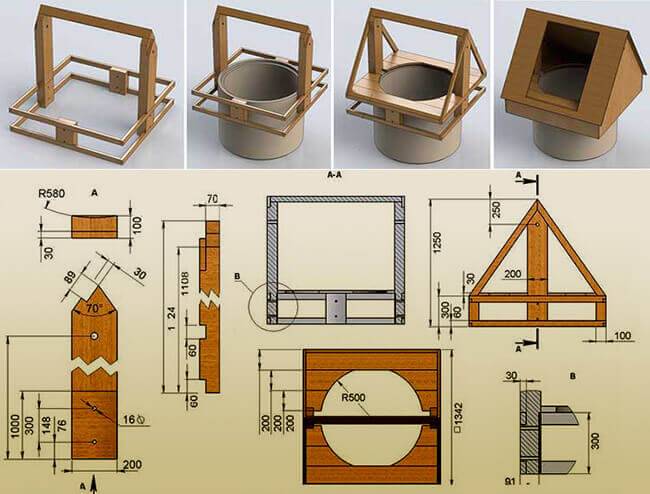

Схема домика. 1 – рама-основание, 2 – фронтоны, 3 – стойка, 4 – конек крыши, 5 – ворот, 6 – обшивка фронтонов, 7, 8 – скаты крышиКолодезный домик с дверцейКолодезный домик с дверцей

Поэтому придерживайтесь рекомендованных и проверенных временем параметров. Так, оптимальной толщиной доски является показатель в 4 см, сечение бруса – 8х10 либо 10х10 см. Конструкция такого домика состоит из четырех стоек из бруса и такого же количества досок, подходящих для выполнения верхней и нижней обвязки. Рекомендованная ширина досок – 120-150 мм.

Каркас колодезного домика

Заранее отпилите доски в соответствии с размерами вашего колодца, после чего поочередно приколотите все элементы к опорным стойкам. В результате вы получите надежный и ровный каркас. Для скрепления элементов упомянутых размеров используйте гвозди длиной порядка 100 мм.

Устройство ворота

На этом этапе лучше всего придерживаться следующего алгоритма:

• скрепите досками первую пару опорных стоек, внизу и вверху;
• аналогичным способом соедините оставшуюся пару опорных стоек;
• установите подготовленные конструкции вокруг колодца;
• окончательно соедините элементы каркаса обвязками.

Крыша и обивка

Приступайте к обустройству крыши колодезного домика. Начните с монтажа стропильных ферм – это жесткая конструкция, предназначенная для крепления обрешетки. Фермы делайте из прочных досок толщиной не меньше 30 мм. Длину подбирайте индивидуально – от этого показателя напрямую зависит итоговая высота колодезного домика.

Колодезный домикКаркас домика

Подготовьте доски для укосин и ригелей. Будет достаточно материала толщиной 2,5-3 см. В целом вам нужно подготовить 6 стропильных ног, 3 ригеля и 8 укосин. Обрежьте стропильные элементы под углом, а затем соедините верхние концы изделий друг с другом. Крепление выполняйте при помощи саморезов.

Чтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкойЧтобы в колодец не попал мусор или не залезли какие-либо животные или насекомые, нужно накрыть домик полиэтиленовой пленкой

Для дополнительной фиксации стропил используйте ригели. Их нужно располагать на 30 см ниже точки верхнего скрепления стропил. В местах соединения стропильных элементов с досками верхней обвязки создайте вырезы. Для соединения стропил и каркаса используйте 12-сантиметровые гвозди.

Крыша домика

Усильте фиксацию стропильных элементов укосинами. Для соединения ферм используйте своего рода конек – конструкцию из двух досок. Доски обрешетки крепите с шагом порядка 15 см. Обеспечьте 10-сантиметровые выступы над стенками постройки. Покройте готовый каркас кровли рубероидом, а поверх него при желании закрепите финишный кровельный материал на свое усмотрение. В завершение вам останется лишь прикрыть ветровыми досками места угловых соединений.

Колодезный домикКолодезный домик

Каркас кровельной конструкции удобнее всего собирать на земле.

Обшивка крыши домика

Дверца

Дверца такого колодезного домика имеет вид своего рода дощатого щита. Изготавливается дверка по предельно простому принципу. Нарежьте доски шириной порядка 150-200 мм. По длине будет достаточно 85 мм.

Дверца домика

Сложите доски одна к другой и скрепите с помощью брусков 30х25 мм. Двух брусков будет вполне достаточно – один вы зафиксируете сверху, второй прибьете снизу. Для скрепления элементов изделия используйте саморезы. Четырех саморезов на каждую доску будет достаточно.

Прибейте дополнительный диагональный брусок. Он поспособствует увеличению жесткости изделия. Обшейте фронтоны, прикрепите защелку и ручку, а затем навесьте готовую дверцу на петли.

Каким должен быть качественный антисептик

Не забудьте обработать наружную сторону изделия антисептическим препаратом и покрыть лаком. Перед нанесением лака можете покрасить дверцу водостойкой краской.

Детали для ручного воротаВоротВоротВоротВариант обшивки домика профнастилом

Капролоновые втулки

Предотвращение выработки деревянных отверстий позволяет пользоваться капролоновыми втулками в конструкции. Полимерные материалы обладают множеством плюсов в сравнении со своими металлическими аналогами:

• Период эксплуатирования капролона вдвое больше, нежели у металла.
• Этот материал устойчив к воздействию разных абразивных веществ и химии, в нем не происходят коррозийные процессы.
• Полимер абсолютно безвреден для людей, так что его использование допустимо даже в пищевом направлении.
• Капролон очень износостойкий, он делает работу механизма очень бесшумной, а также плавной.
• Полимерные втулки рассчитаны на работу в широком температурном диапазоне, начиная от -40 и до +70.

Вращение ворота колодца осуществляется посредством подшипников. Это наиболее дорогостоящий, но, вместе с тем и самый эффективный вариант. Использование их усложняет конструкцию и требует установки на колодезных стойках ступиц. Применение шарикоподшипников добавляет легкости осям вращения, так что подъем ведра воды не требует особых физических сил.

Традиционным материалом для обустройства колодца и ворота считается древесина. Оцилиндрованные бревна исконно были основой сруба, а также использовались в подъемном механизме. Чтобы сделать ворот самостоятельно, понадобится бревно с диаметром в 20-25 сантиметров и с длиной около 1-1,2 метра. Понадобятся также бруски 200×200 миллиметров, либо 2 металлических швеллера для стоек, а также металлический прут, сечение которого будет 30-35 миллиметров. Не обойтись в данном случае без стальной труба, внутренний диаметр которой будет такой же, как у бревна. Также потребуются 2 втулки из капролона и металлическая цепь, длина которой равна глубине колодца, а также металлический лист с толщиной, как минимум, 3 миллиметра.

Совет

Из инструментов вам потребуется болгарка с электрической дрелью и набором сверл, а также сварочный аппарат, рулетка и карандаш с наждачной бумагой.

Бревно с длиной на 10 сантиметров меньшее, чем расстояние между стойками, следует шлифовать наждачной бумагой, пока оно не станет гладким. Если брать в качестве стоек деревянные бруски, то этот материал дополнительно пропитывается специальным составом, сохраняющим его от гниения. Металлические швеллеры тоже нужно защитить. Они могут повреждаться коррозией, так что их следует покрасить. От металлической трубы отрезается пара колец шириной по 5 сантиметров, они забиваются по торцам ворота. Данная часть конструкции защитит бревно от возможного расщепления от нагрузки. По торцам воротка следует отметить центр, где потом высверливаются специальные отверстия с глубиной не более 10 сантиметров и диаметром около 2 сантиметров. Металлический прут делится на 2 части. Его первая часть имеет длину 20 сантиметров и станет левой, опорной осью, в то время, как оставшаяся в длину около 1 метра – это правая ось с рукоятью. Нужно сплющить один конец пруты, чтобы забить ее в бревно. Плоский конец будет легко входить в дерево, а во время эксплуатации предотвратит возможное прокручивание ручки подъемного механизма.

Для защиты основы подъемника от растрескивания, которое становится результатом намокания, по торцам бревна прикрепляются специальные круги из металла. Эти детали можно вырезать из листа, после чего дрелью просверлить в них по 5-6 отверстий для крепежа. Нужно также 1 отверстие для опорных элементов, его делают в самом центре. Фиксирование выполняется при помощи саморезов. Нужно вбить части прута в специальные отверстия. Чтобы держались более надежно, их нужно приварить к металлическим дискам.

Совет

Посередине барабана следует прибить скобу для последующего прикрепления к ней цепи, на нее затем будет вешаться ведро.

Ворот из металла

Такой ворот отличается высокой прочностью и долговечностью, особенно если его обработать антикоррозионными веществами. Существует несколько вариантов выполнения такого механизма. Мы расскажем об одном из самых простых и распространенных.

Можно использовать трубу небольшого диаметра. Она будет служить барабаном, к которой посередине закрепляем цепь или трос. На оба конца можно приварить колеса. Так мы получим двусторонний ворот.

На стальную ось надеваем барабан, которую с двух сторон закрепляем с помощью подшипников. На правую сторону привариваем колесо. Для крепления не требуется использование стоек из металла. Толщина стенок стального барабана, на который закрепляем цепь, составляет 5 мм. Если вы или Ваш друг умеют хорошо работать со сварочным аппаратом, то сделать такой ворот можно очень быстро, не прикладывая больших усилий.

Что вам понадобится для работы?

Чтобы сделать ворот колодца своими руками вам понадобятся следующие материалы и инструменты:

• деревянная цилиндрическая заготовка (можно взять обычное бревно);
• чтобы сделать стойки понадобится два бруска большого сечения или бревна;
• металлический лист из нержавейки размером 5х5 см и толщиной 3 мм;
• аппарат для сварки;
• дрель;
• стальной пруток для изготовления ручки и оси;
• болгарка для нарезки стальных деталей;
• гвозди или другие крепёжные изделия;
• цепь или трос для подвешивания ведра;
• металлические скобы;
• рулетка, карандаш.

Проще всего сделать ворот на колодец из бревна. Для этого вам не понадобятся никакие чертежи. При выполнении работы своими руками стоит придерживаться следующих рекомендаций:

1. Протяжённость бревна должна быть меньше, чем расстояние между опорами по краям колодца на 100-150 мм.
2. Чтобы сделать качественный ворот на колодец, бревно необходимо отшлифовать и обработать защитными пропитками. Они уберегут древесину от гниения.
3. Края цилиндрической части скрепляются металлическим кольцом (хомутом). Это убережёт древесину от растрескивания и в то же время позволит легко и без усилий снимать цилиндр.
4. В торцевых частях бревна закрепляются металлические диски со ступицами. В них можно закрепить стержни для вращения ворота. Это делается при помощи подходящих крепёжных изделий. Для этого в дисках просверливаются отверстия под крепежи. Иной вариант предусматривает приваривание полуосей к стальным дискам.
5. В некоторых случаях при изготовлении своими руками будет проще просто забить концы полуосей из прутка или тонкой трубы в торцы деревянного ворота. При этом для облегчения забивания концы трубы сплющиваются, а прутки затачиваются, также предварительно просверливаются отверстия в торцах бревна меньшего диаметра, чем стальные изделия. Такая фиксация исключит проворачивание стержней в бревне при вращении ручки.
6. Чтобы было удобней регулировать смещение ворота относительно оси, в просветах между опорными стоками и цилиндром с каждой стороны устанавливаются втулки.

Особенности изготовления барабана для колодца своими руками

Сам механизм подъема воды из колодца незамысловат. По сути, это цилиндр из дерева или металла, вращающийся вокруг собственной оси. С одной стороны цилиндра закреплена ручка. Во время вращения цепь или веревка накручивается на барабан, а ведро с водой поднимается наверх. Цилиндр устанавливают на опорные стойки возле колодца.

Важно! Ворот для ручного подъема оборудуют даже в тех случаях, когда предполагают качать воду насосом. При перебоях с электричеством такое приспособление становится обязательным

Никаких особенностей в изготовлении ворота своими руками нет. Предпочтительнее выбирать механизм из дерева, поскольку такой материал проще обрабатывать, он имеет меньший вес. Металлический барабан прослужит намного дольше, но для его производства необходимо иметь навыки работы со сварочным аппаратом. Кроме этого, он отличается большой массой. Ворот для колодца из досок не стоит выполнять из железа.

Крепление ворота к стойкам в опорах без подшипников

Для фиксации изделия над колодцем приготовьте специальные места в стойках. Самым простым вариантом считаются горизонтальные отверстия в вертикальных столбах. Работы выполняйте так:

• Сделайте отверстия в обеих стойках. Их диаметр должен быть на 2-3 мм больше, чем размеры прутка. Проемы делайте на одной горизонтальной линии, проходящей через центр кольца шахты.
• Установите ворот между опорами и вставьте короткую ось в одно отверстие.
• Совместите оси проемов в бревне и стойке с другой стороны колодца и зафиксируйте конструкцию в таком положении технологической подставкой, подложенной снизу.
• Через отверстие в стойке установите длинную ось и примерно определите, как согнуть в виде ручки.
• Демонтируйте длинный штырь и согните его два раза под углом 90 градусов. Должна получиться фигура, напоминающая букву «Z», только со сторонами, расположенными под прямыми углами друг к другу.
• Если в качестве заготовки для ручки используется труба, перед сгибанием наполните ее песком, чтобы место изгиба не сплющилось. Для облегчения процедуры нагрейте металл.
• Вновь установите в отверстие согнутый прут и убедитесь, что вращать ручку удобно людям разного роста. Ее длина считается нормальной, если в самой высокой точке она не будет располагаться выше человека среднего роста.
• Забейте рычаг в бревно и приварите к диску на торце. Закрепите блин к бревну саморезами.
• Демонтируйте подставку из-под ворота. Выставьте бревно посредине колодца и зафиксируйте с обеих сторон разрезными втулками, устанавливаемыми на оси.

Контакт металла с деревом является простейшей парой, пригодной для вращения. Для снижения трения и увеличения срока эксплуатации гнезда заполните консистентной смазкой. Ее наличие в опорных узлах необходимо постоянно контролировать. Проворачивание бревна без смазки приведет к появлению люфта в соединениях и затруднению вращения изделия.Чтобы предотвратить выработку материала при вращении ворота, нередко используют капролоновые втулки, надеваемые на оси.Устанавливают их в такой последовательности:

1. Подберите изделия, у которых внутренний диаметр соответствует диаметру оси.
2. Измерьте наружный диаметр втулки и выполните такие же отверстия в стойках, уменьшив его на 1 мм.
3. При выполнении отверстий контролируйте их расположение в горизонтальной плоскости.
4. Запрессуйте втулку в отверстия.

Установите ворот в опоры, так же, как и в предыдущем случае. Смазывать оси в этом случае необязательно. Капролоновые втулки имеют минимальный коэффициент трения с металлом, поэтому у них и без масла большой срок эксплуатации.После закрепления ворота к стойкам выполните следующее:

• Закрепите к бревну цепь или канат с помощью скобы. Можно также просверлить бревно насквозь и продеть через отверстие цепь, а затем расклепать ее. Чтобы облегчить процесс подъема воды, трос крепите к середине колоды.
• Покройте металлические части колодца антикоррозионными составами, а затем водостойкой краской.
• Все деревянные элементы пропитайте антисептическими составами.
• Сделайте крючок для пустого ведра и зафиксируйте его к шахте или деревянным конструкциям.
• Для защиты источника рекомендуется построить над шахтой навес или домик.

Виды оголовков

Оголовки бывают открытыми и закрытыми. Стоимость домиков зависит от материалов, из которых они изготовлены.

Открытый

Такой оголовок имеет недостаток: вода загрязняется, становится непригодной для питья. Кроме того, она быстро замерзает в холодное время года. Открытый домик не подходит для круглогодичной эксплуатации колодца. Оголовок представляет собой навес, имеющий механизм для подъема воды и крышку. Конструкция состоит из дверцы и специального люка. Такой домик чаще выбирают, если колодец используют только в теплое время года. Скважину укрывают 2-3 навесами.

Закрытый

Если вода используется постоянно, делают домик закрытого типа. Его утепляют пенопластом. Материал устойчив к воздействию воды.

Конструкция колодезного ворота

В своем классическом исполнении барабан для колодца имеет вид цилиндра из дерева, крепящегося на прочной оси с рукоятью. Его особенность заключается в следующем:

• в основе конструкции находится бревно длиной 1 м, в диаметре 18-25 см;
• может использоваться металлическое изделие аналогичных размеров;
• ось размещается над колодцем;
• в качестве опор служат две стойки, расположенные по краям колодца.

Для эффективности работы ворота на колодец, изготовленного своими руками, и предотвращения поднятия ила со дна вследствие удара ведра о поверхность воды – используется ручной тормоз, выполненный из натуральной кожи либо отрезка транспортерной ленты.

На достижение эффективности работы такого механизма влияют следующие параметры:

• при увеличении диаметра используемого барабана уменьшается количество его вращения при извлечении воды;
• увеличивая радиус вращения рукояти металлической оси уменьшается предполагаемое усилие, работа становится легче;
• использование подшипников исключает эффект трения, что значительно уменьшает трудоемкость выполнения работы.

В каждом случае данный подъемный механизм изготавливается с учетом особенностей колодца и его владельцев.

Технология установки ворота

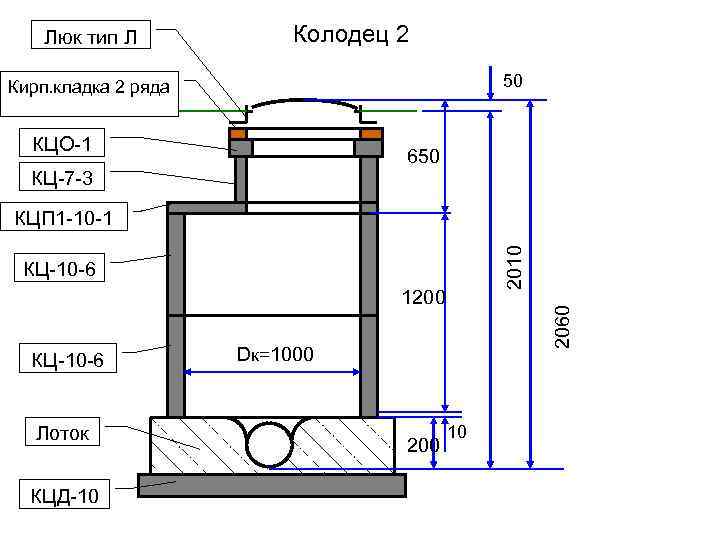

Схема устройства колодца.

Первоначально на оголовке с 2-х сторон колодца предстоит установить стойки, в их качестве могут быть использованы брусья, бревнышки, а также толстые доски. Для того чтобы обеспечить еще большую устойчивость, часто концы этих элементов вкапывают в толщу грунта. Бесспорно, этот вариант является наиболее простым способом фиксации стоек. Но древесина в земле достаточно быстро выходит из строя, загнивая, что приводит к необходимости смены стоек. Именно поэтому стоит воспользоваться способом, который позволит увеличить срок службы стоек. Для этого предстоит произвести предварительную обработку концов стоек антисептическим составом, в качестве замены такого метода может выступить осмоление.

Дополнительно продлит срок жизнедеятельности деревянных стоек укрепление этих элементов на выступающем над поверхностью земли элементе кольца, который не должен быть погружен в грунт. Таким образом, установка стоек должна быть произведена на поверхности наружных стенок колодезных колец. Сделать это можно при помощи транспортировочных (технологических) отверстий, которыми снабжены кольца, или с помощью специально проделанных в их стенках отверстий. В обоих данных вариантах крепление можно осуществить при помощи гаек и болтов.

https://vashaterrasa.ru/youtu.be/D5ykE1yVQGc

На верхнее кольцо между стойками следует установить сколоченную из брусков квадратную деревянную раму. Те просветы, которые остались в углах, ни в коем случае не следует заделывать наглухо. Они будут необходимы для вентиляции внутренней области колодца. Чтобы предотвратить попадание мусора внутрь, их необходимо будет затянуть, используя мелкоячеистую металлическую сетку.

После того как вся данная конструкция будет готова, в ней можно установить барабан. Для этого будет необходим отрезок ровного сухого бревна, диаметр которого должен быть равен 20 сантиметрам или выше. Длина барабана не должна доходить до стоек на 10 сантиметров, т.е. проходить между ними свободно.

Оба конца барабана должны быть оборудованы алюминиевыми, медными или латунными лентами. В крайнем случае можно использовать стальную ленту. Но в условиях постоянной влажности она достаточно быстро проржавеет. Эти ленты будут необходимы для того, чтобы в барабане не появлялись трещины при вколачивании в него рукояти и хвостовика, что верно и для процесса дальнейшей эксплуатации.

https://vashaterrasa.ru/youtu.be/V3kKQY_dOOM

Для того чтобы изготовить рукоять и хвостовик, можно использовать водопроводные трубы. Каждое колено рукояти должно иметь длину, равную примерно 30 сантиметрам. Для этого трубу следует разметить на соответствующие отрезки, а после согнуть под прямым углом. Для того чтобы место изгиба не сплющилось, в трубу предварительно следует засыпать песок. А если труба будет дополнительно нагрета, то место изгиба получится не только ровным, но и плавным. Однако вполне можно в момент изгибания обойтись без песка.

Конец рукояти, который предполагается вставить в барабан, желательно будет сплющить. Эта мера не должна позволить рукояти проворачиваться вокруг собственной оси в ходе эксплуатации. При вколачивании рукояти в барабан будет прилагаться гораздо меньшее количество усилий.

То же самое необходимо проделать с хвостовиком. Его длина может быть произвольной. Главное, что следует учесть, — это его надежное крепление в барабане, как правило, делается оно таким образом, чтобы конец хвостовика выходил на наружную сторону стойки на 5 сантиметров.

https://vashaterrasa.ru/youtu.be/RvjnSS1zzd8

Установку барабана в стойках можно произвести по-разному. Он может быть установлен в отверстия на стойках, для этого сначала будет необходимо вмонтировать в него хвостовик. После нужно вставить барабан и хвостовик в одно из отверстий, которые имеет стойка. После через отверстие, которым обладает другая стойка, на противоположной стороне следует вколотить рукоятку в барабан. Для того чтобы облегчить эту работу, можно на земле пробно вколотить рукоятку в тело барабана примерно на 2/3 предполагаемой длины. Потом рукоять следует извлечь из барабана и через отверстие в стойке зафиксировать ее окончательно, углубив, как требуется.

Виды колодезных домиков и их задачи

Первоочередная задача колодезного домика — защищать воду от попадания различных веществ — пыли, листвы и других подобных загрязнений. Для этого необходима плотно прилегающая крышка. Открытые колодцы возможны только для технической воды — для полива. Для других целей воду из них использовать нельзя. Так что если вы планируете хотя-бы посуду мыть, колодец должен закрываться плотно.

Крышка на колодце должна лежать плотно

Также необходима защита от осадков любого рода: дождевые и талые воды несут с собой очень грязную воду с растворенными в ней удобрениями, отходами жизнедеятельности животных, различным мусором и примесями. Ее попадание в колодец чревато серьезным загрязнением. Для защиты от осадков делают навес, чаще всего — двускатный — так проще отводить осадки.

Еще одна задача колодезного домика — защищать от посторонних или, во всяком случае, обеспечивать безопасность для детей. Для этого делают щеколды или врезают замки.

Вариант закрытого домика для колодца

Чтобы подымать воду было легче, устанавливают стойки и ворот — в простейшем случае вращающееся бревно с ручкой, к которому прикреплена цепь. И все это вместе должно еще радовать глаз хозяев, но при этом требовать минимального ухода.

Открытые или закрытые

Как видите на фото, домик для колодца может быт открытым и закрытым. Дешевле и проще сделать открытый: колодезное кольцо можно отделать камнем или деревом, крышку, стойки и навес — из дерева или металла — кому что дешевле обойдется. Материалов при таком строении требуется минимум. Есть только одно «но» — зимой в таком колодце может замерзать вода. Если вы не планируете пользоваться им в морозы — никаких проблем.

А вот для зимнего использования требуется утепленный колодезный домик. Но и тогда его можно сделать открытым:

• купить пенополистирольную «скорлупу» для колодца — они есть подходящего размера, закрепить ее, а  поверх нее уже класть отделку;
• перекрытие кольца и крышку сделать из нескольких слоев древесины, причем укладывать доски в разных направлениях, перекрывая стыки.

Закрытый домик для колодца

Другой вариант — сделать закрытый домик. Он по размерам  немного больше колодезного кольца. Имеющаяся воздушная прослойка уже неплохой теплоизолятор, но можно защиту еще улучшить — заложив промежутки пенопластом, например.

Из чего делать

Выбор внешнего вида иногда занимает много времени. Особенно «страдает» желанием украсить колодец прекрасная половина человечества, перебирая многочисленные варианты оформления и проводя за этим занятием много времени. На самом деле все просто: если есть дом, а колодец стоит рядом — стоит оформить его в том же стиле и по возможности, в том же цвете. Согласитесь, смотрится неплохо.

Колодец оформить лучше в том же стиле, что и дом

Что делать, если дом кирпичный или оштукатуренный? Выбирать отделку, подходящую по стилю к оформлению участка.  Если же это — одна из первых построек на участке, просто делайте так, как нравится.

Часто возникает вопрос: делать из металла или дерева. Деревянные смотрятся, конечно красиво. Но без должного ухода быстро теряют всю привлекательность и становятся серыми и некрасивыми. Если вас не страшит перспектива регулярно, не менее раза в год, обновлять защитное покрытие (удалять старую краску, потом красить заново), делайте из дерева. Если это — не для вас, делайте из металла. Всю конструкцию или только каркас — ваш выбор. Чем плох вариант: каркас из оцинкованного металлопрофиля, обшитый сайдингом. Особенно если точно так же отделан дом.

Домик для колодца из сайдинга

Как вы поняли, вариантов масса. Выбирайте сначала тип — открытый-закрытый, потом материалы и отделку по вкусу, разбирайтесь в конструкции, делайте домик для колодца своими руками.

Организация водопровода из колодца описана тут.

Это интересно: Кухонные стеклянные фартуки: объясняем обстоятельно
