Чистка с полной разборкой
Не бойтесь разбирать водонагревательную установку, процедура не настолько сложна. Инструмент потребуется самый обычный – отвертки, пассатижи, стандартные гаечные ключи.
Что нужно сделать перед началом работ:
- Закройте краны трубопроводов холодной воды, ГВС и подачи газа. Турбированную колонку отключите от розетки.
- Подставив емкость, открутите накидные гайки (американки) на подключении водопроводных труб. Отсоедините подводки от агрегата, не потеряв резиновые прокладки.
- Для удобства рекомендуется снять газовую колонку со стены. Нелегко разбирать и чистить агрегат, подвешенный слишком высоко либо установленный в узкой нише.
- Чтобы демонтировать водонагреватель, отключите газовую магистраль и патрубок дымохода. Снимите агрегат с крюков.
Уложите водогрейную колонку на горизонтальную поверхность и переходите к дальнейшим работам, чей порядок изложен в нашей инструкции.
Как снять теплообменник и горелку колонки?
Последовательность разборки мы покажем на примере дешевого китайского водонагревателя Novatek.
Представляем пошаговую инструкцию с фото:

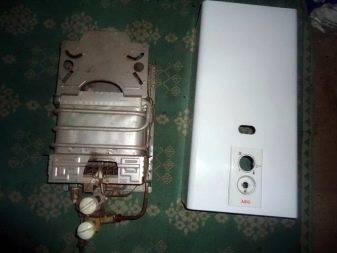

Снимите рукоятки управления, установленные на передней панели. Выверните 2 самореза (или 2 пластиковых клипсы) и демонтируйте кожух аппарата.
Следующий шаг – снятие дымосборника. Для этого отключите провода от датчика тяги и открутите шурупы, удерживающие короб диффузора.
Отключите трубку теплообменника от водяного узла, разобрав соединение с накидной гайкой. Второй патрубок нужно освободить от стопорной шайбы, прижатой 2 саморезами.
Отсоедините горелку от газового клапана, открутив 2 винта на фланце. Отодвинув радиатор кверху, аккуратно извлеките горелочное устройство (движение на себя) и отодвиньте в сторону.
Вывинтите все саморезы, соединяющие теплообменник с задней панелью водогрейной установки.
Полностью вытащите радиатор и снимите горелку, отсоединив провода вместе с запальными электродами.
Разборка газовых колонок других производителей может отличаться, но не принципиально. Порядок работ остается неизменным.
Перечислим отдельные важные моменты:
- в бездымоходной турбоколонке придется демонтировать вентилятор;
- в агрегатах итальянских брендов Ariston (Аристон) и некоторых других трубы соединяются не гайками, а самозажимными хомутами;
если водонагреватель оснащен запальником, то перед снятием горелки необходимо отсоединить газовую трубку, подключенную к фитилю.
Важно! Не потеряйте резиновые или другие прокладки, обнаруженные в ходе разборки. Перед сборкой и установкой колонки эти уплотнения желательно заменить на новые
Процедура промывки
Данная операция очень проста по сравнению с разборкой — чистка газовой колонки начинается с погружения теплообменника в емкость с моющей жидкостью.
Порядок действий таков:
- Возьмите ведро или глубокий таз, налейте воды и приготовьте чистящий раствор согласно рецепту на упаковке. Концентрация лимонной кислоты – 50—70 грамм на 1 л жидкости.
- Погрузите в емкость теплообменник радиатором вниз, а патрубками кверху.
- Пользуясь лейкой, наполните змеевик моющим средством. Периодически промывайте его, заливая новый раствор.
- Промывайте теплообменник до тех пор, пока из трубок не пойдет чистая жидкость без хлопьев накипи. Затем пропустите через змеевик воду из крана, чтобы удалить остатки средства и примесей.
Снятую горелку можно вычистить снаружи и продуть либо промыть раствором лимонной кислоты (не больше 50 грамм на литр воды). В конце элемент прополощите проточной водой, обдуйте сжатым воздухом и хорошенько просушите.
Не обойдите вниманием другие детали газовой колонки – сетчатый фильтр, дымосборник и камеру сгорания, удалите с них сажу и другие загрязнения. После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя. После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя
После промывки и сушки поставьте теплообменник на место, подключите горелку и выполните остальные шаги по обратной сборке водонагревателя.
Важно добиться плотности соединений: при установке старых прокладок обрабатывайте их высокотемпературным герметиком. Стыки проверяйте на герметичность водопроводным давлением (4—6 Бар). Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар
Изнутри горелку не помешает продуть сжатым воздухом под давлением 4—6 Бар
Для справки. Длительность промывания зависит от толщины слоя накипи внутри теплообменника колонки и составляет от 2—3 часов (профилактика) до 2 суток.

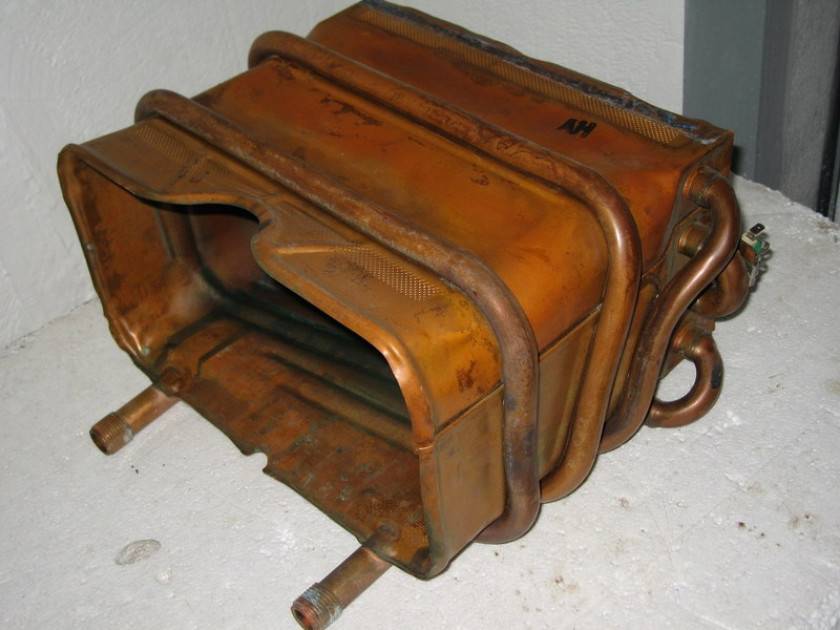

Как устроен теплообменник
Теплообменник, или радиатор, создан для нагрева воды от горелки. Поток протекает по трубкам змеевика, мгновенно прогреваясь от горящего топлива. Чаще всего блок бывает стальной или медный. Сколько весит устройство? Медный прибор — от 3 до 3,5 кг. Стальной аппарат намного тяжелее, по этой причине он обладает более низким КПД.

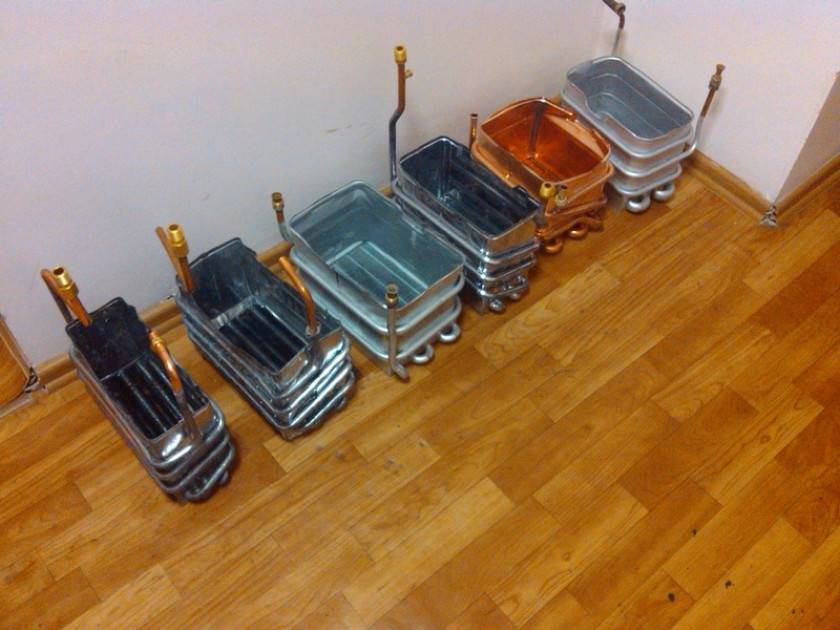

Особенности стального изделия:
- Более низкая стоимость по сравнению с медным.
- Благодаря пластичности материала нагрев не наносит вреда поверхности.
- Отличается стойкостью к коррозии.
Медный прибор:
- Обладает высоким КПД, быстрым нагревом.
- Изделия, которые содержат дополнительные примеси, стоят дешевле.
- Стойкость к коррозии.
- Небольшой вес, если это чистая медь.
Стараясь удешевить производство, фирмы-изготовители добавляют в медь примеси. Из-за этого радиатор нагревается неравномерно, что приводит к прогоранию отдельных частей. Некоторые покрывают поверхность жароустойчивой краской, но это приносит мало результатов. Срок службы не превышает 2-3 лет.
Медь более стойко противостоит коррозии, чем сталь. Большинство производителей не указывают, сколько меди уходит на производство изделия, убеждая, что теплообменник выполнен из толстого слоя.
Чтобы продлить эксплуатацию устройства, устанавливайте водные фильтры. Они смягчают и очищают жидкость от примесей, которые оседают на деталях в виде накипи.
Разборка газового котла и пайка протечки
Итак, после подготовки инструментов, я осмотрел газовую колонку и определил место протечки. Происходило это в следующих действиях:
- Перекрыл воду.
- Открутил болты и снял внешний кожух с теплообменника.
- Подал воду.
- Осмотрел теплообменный элемент колонки и нашёл место утечки.
Как правило, место утечки довольно легко выявить: с медных деталей снимается верхний слой краски, а иногда можно увидеть характерные зелёные пятна, которые появляются при окислении меди.
В моём случае до дырочки было легко добраться, поэтому я не снимал всю газовую колонку.
Если место пропуска находится в труднодоступном месте, то придётся полностью демонтировать водонагреватель.
Для этого перекройте кран на газовой трубе, после чего откройте кран горячей воды и открутите гайку на трубе холодной воды.
Далее слейте весь теплоноситель из теплообменника колонки.
В современных моделях для сливания воды предусмотрена заглушка – просто открутите её, если нужно будет слить воду и она польётся самотёком.
Перед тем, как приступить к работе по пайке дырок, просушите теплообменник.
Это делается для того, чтобы в скорее после пайки не повторилась протечка из-за плохого качества пайки.
Для сушки теплообменника можете использовать пылесос или компрессор.
Первым делом необходимо зачистить места утечки щёткой по металлу или мелким наждаком.
Зачистку следует выполнять аккуратно, ведь медные трубки крайне легко повредить.
После зачистки, обезжирьте место работы специальным составом, желательно с основой из спирта, хотя можно и любым другим.
Далее выберете способ, которым будете производить пайку. Существует три способа пайки теплообменника газовой колонки:
- Пайка при помощи паяльника;
- Пайка газовой горелкой;
- Способ холодной пайки;
При этом два первых способа отличаются лишь применяемыми инструментами.
Пайка с помощью паяльника
Для пайки этим способом вам понадобится:
- Мощный паяльник (модность от 100 Вт);
- Припой;
- Флюс (можно использовать канифоль или аспирин);
Первым делом нанесите флюс на место пайки для того, чтобы избавить поверхность трубки от окиси и припой равномерно распределился по месту пайки.
Далее разогрейте паяльником трубку в месте пайки.
Постепенно наносите припой на место пайки.
Необходимо добиться такой температуры, чтобы припой расплавлялся не от соприкосновения с паяльником, а тогда, когда он находится на поверхности горячей трубки.
Наносите припой пока он не достигнет толщины 1-2 миллиметра, такая толщина нужна, чтобы после засыхания место пайки выдержало давление теплоносителя.
Способ пайки с помощью газовой горелки
Для пайки этим способом вам потребуется:
- Сама газовая горелка;
- Баллон со сжиженным газом;
- Припой;
- Флюс (я использовал порошок буры);
Для начала соберите горелку, подожгите её и отрегулируйте пламя, чтобы оно не повредило элементы теплоносителя в процессе пайки.
Далее подсушите место пайки горелкой для того, чтобы устранить остатки влаги, после чего нанесите флюс на место пайки.
Постепенно нагревайте трубку и начните понемногу наносить припой, который в скорее должен начать плавиться.
Слой припоя также должен достигнуть толщины 1-2 миллиметра.
После завершения пайки почистите место пайки так, чтобы на нём не осталось флюса, ведь он может разъесть поверхность трубки теплообменника газовой колонки.
Способ пайки холодной сваркой
Если же вы решили использовать химический способ пайки трубки теплообменника, то используйте холодную сварку, что сделана из такого материала, который после контакта с горячей водой не потеряет прочности и не расплавится. Ведь иначе протечка со временем повторится.
Для этой работы отлично подойдёт холодная сварка для батарей и труб от компании «Спайк».
Для работы с холодной сваркой вам потребуется химзащита в виде защитных перчаток для рук.
В начале достаньте небольшое количество холодной сварки и немного разомните его в руках в течении около 3 минут.
Когда вы почувствуете, что вещество начнёт твердеть, приложите заплатку к месту протечки и плотно прижмите.
Держите её в таком состоянии до тех пор, пока вещество полностью не схватится.
Если же ваш теплообменник потёк сразу в нескольких местах или дырки протечки слишком большие, то следует припаять заплатку из пластинки меди, но подойдёт и отрезок медной трубки.
Причины выхода теплообменников из строя
Период эксплуатации определяется прежде всего тем, каким образом обеззараживается вода в городском водопроводе. На территории России применяют или чистый хлор, или двуокись хлора. Когда водяной поток, идущий по медной трубке, нагревается, это приводит к бурной химической реакции. Хлорид меди уступает чистому металлу по прочности, и потому довольно быстро появляются свищи. Больше всего повезло жителям городов, где водопроводная вода озонируется.
Но таких населенных пунктов еще очень мало. Дороговизна современного решения не позволяет рассчитывать на быстрое распространение озонирования. Мало того, сейчас производители начали всячески экономить. И если раньше с толстыми трубками теплообменников неприятности случались довольно редко, то теперь повсеместно используется тонкая медь низкого качества. Срок службы изделий ощутимо снизился.
Радиаторная протечка
Горячая вода появляется благодаря имеющемуся теплообменнику. Радиатор теплообменника представляет собой расположенные близко друг от друга металлические трубы и пластины. Непосредственно с огнём контактируют пластины, благодаря чему на них в процессе эксплуатации появляется сажа.
На скопление сажи указывают признаки:
- Пламя имеет жёлтый цвет;
- Огонь при горении отклоняется в сторону и нагревает корпус (пламя должно стремиться вверх);
- С газовой колонки осыпается сажа;
- Даже при эксплуатации на полную мощность происходит слабый нагрев воды.
Для удаления сажи потребуется убрать кожух, открутив болты (защёлки), которыми он крепится.
После того как узел снят его необходимо промыть, положив на несколько часов в ёмкость с водой для раскисания сажи. Это облегчит отмывание пространства между пластинами теплообменника. Для качественного очищения рекомендуется использовать проточную воду, щётку с длинным ворсом и моющие средства. После просушивания радиатор ставится на место.
Пятна зелёного цвета на теплообменнике указывают имеющиеся трещины и пробоины.
Если газовая колонка течет по причине выхода из строя радиатора теплообменника, то действия должны быть следующими:
- Трубы водопровода необходимо перекрыть для предотвращения поступления воды в газовую колонку. После чего производится отсоединение шлангов и слив остатков воды. Остатки жидкости в змеевике удаляются насосом или пылесосом, можно попробовать выдуть воду ртом с помощью шланга. Это необходимо сделать, так как оставшаяся влага забирает на себя тепло в процессе пайки, и разогреть металл до нужной температуры не удастся.
- Повреждённые участки (они зелёного цвета) потребуется зачистить наждачкой и обезжирить растворителем, после чего вытереть насухо.
- Измельчённой канифолью или таблеткой аспирина следует посыпать рабочую поверхность. Канифоль и аспирин здесь послужат припоем.
- Паяльником мощностью не менее 100 Вт (так как работать им придётся при температуре от 180 градусов) необходимо нарастить припой на высоту приблизительно два миллиметра. Если пайка рыхлая, это означает, что рабочая поверхность прогрета недостаточно. Дополнительно разогреть место пайки можно утюгом или ещё одним паяльником.
- Потребуется запаять подобным образом каждое сквозное повреждение.
- После того как паяльные работы завершены необходимо дождаться полного остывания рабочей поверхности и собрать газовую колонку.
- Перед полноценной эксплуатацией оборудование запускается в проверочном режиме.
Чем лучше почистить газовую колонку
Накипь представляет собой комбинацию солей различных металлов. Соляная, серная или уксусная кислоты плохо убирают данные отложения, зато хорошо разъедают медь. Поэтому различные агрессивные средства, а также бытовая химия здесь не подойдут.
Оптимальным вариантом является лимонная кислота, ее эффективность подтверждается успешным многолетним использованием. Чтобы прочистить теплообменник газовой колонки от накипи, следует приготовить раствор: на 1 л воды берут 60 гр кислоты. В сложных случаях можно увеличить количество лимонной кислоты до 100 гр.
Также можно прочистить водонагреватель при помощи специализированных средств, предназначенных для теплообменников, например, «Антинакипина», Master Boiler, Cillit Bang.
Народные средства для очистки газовой колонки
Правила ухода за газовой колонкой подробно описаны в инструкции к прибору и отступать от этих требований может быть опасно. Если вдруг водонагреватель засорился, использовать для его чистки необходимо только средства, рекомендованные производителем. О них также должно быть указано в соответствующих пунктах мануала по эксплуатации. И доверить процесс чистки лучше профессионалам. В таком случае не только устранится засор, но и будет сохранена гарантия.
Важно! Самовольная читка несанкционированными средствами опасна для здоровья! Если в процессе удаления накипи или гари поврежден один из элементов колонки и появилась утечка газа, нужно немедленно звонить 104. Только в том случае, если пользователь понимает все возможные последствия и принимает на себя ответственность, почистить прибор можно и самому
Чем же и как промыть газовую колонку (например, бренда Ariston) от накипи в таком случае? Можно применять и готовые препараты или народные методы. Что лучше и эффективнее: «ядреная» химия или «бабушкина» очистка, покажет сравнительная таблица:
Только в том случае, если пользователь понимает все возможные последствия и принимает на себя ответственность, почистить прибор можно и самому. Чем же и как промыть газовую колонку (например, бренда Ariston) от накипи в таком случае? Можно применять и готовые препараты или народные методы. Что лучше и эффективнее: «ядреная» химия или «бабушкина» очистка, покажет сравнительная таблица:
Решает проблему/Народное средство/ Химический препарат
Накипь внутри теплообменника
Смесь из 0,5 л горячей воды и 100 г лимонной кислоты.
Calgon или Антинакипин (разъедает слои накипи внутри труб).
Плотный слой нагара (можно удалять только с теплообменника, чистку газовой части выполняют специалисты)
Развести столовый уксус и теплую воду в соотношении 1:3.
Можно использовать 7-10% соляную кислоту или другую сильную химию
Важно! Работа требует аккуратности: средство ни в коем случае не должно попасть на кожу или слизистую.
Бытовая химия
Для удаления тяжелых загрязнений используются профессиональные чистящие средства
Важно соблюдать правила безопасности, следовать инструкции по эксплуатации, указанной на упаковке
Безопасные химические средства для самостоятельной очистки агрегата:
- Нева;
- Электролюкс;
- Бош;
- Оазис;
- Вектор;
- АнтиНакипин.
Очистку теплообменника выполнить следующим образом: подключить к трубе воронку, в которую постепенно влить раствор. Как только с другой стороны трубы напор усилится – работа выполнена. Осталось только прополоскать агрегат.
Профессиональный подход к пайке радиаторов
Наша компания давно и успешно функционирует в Нижнем Новгороде, обслуживая и ремонтируя самые разные модели газовых колонок. Устранить течь радиатора (теплообменника), отремонтировать газовые приборы для нас не составит труда.
Пайка радиатора газовых колонок осуществляется на следующих моделях: Астра, Нева, Junkers, Beretta, Mora, Electrolux, Bosch, Demrad, Vaillant, Ariston и другие. Течь устраняется не только в теплообменнике, но и в резьбовых соединениях. Главное правило нашей работы – качество+безопасность. С этой целью пайка радиаторов производится на дому у клиента со специальным оборудованием и применением специального припоя, а не обычного паяльника.
Такой профессиональный подход позволяет нам предлагать свои услуги по пайке радиатора (теплообменника) населению наряду со стандартными услугами по ремонту и установке газовых приборов. Обратившись к нам Вы сбережёте не только своё время, нервы и деньги, но и самое главное – спокойствие за свой дом и безопасность газового оборудования в нём!
В зависимости от места течи пайка производится со снятием радиатора и без снятия. После пайки производится проверка радиатора и колонка запускается в работу.
Цена пайки радиатора зависит от места течи. Если протечка произошла с внешней части радиатора, и течь можно устранить без снятия радиатора, то цена пайки радиатора составит 1200 руб. Если же для пайки радиатор нужно будет по какой-то причине демонтировать, то стоимость пайки составит 1500 руб.
В некоторых случаях пайку выполнять нецелесообразно, тогда можно рассмотреть вариант замены на новый теплообменник.
Пайка радиаторов производится только на дому у клиента. Нам привозить радиаторы не нужно.
Теплообменник газовой колонки – ремонт пайкой в домашних условиях — Своими Руками
Функционирование газовой колонки обеспечивается не только за счет горелки, но и благодаря наличию теплообменника. Он предназначен для передачи тепла от сгорающего в корпусе водонагревателя газа теплоносителю, протекающему по медным трубкам. При выходе из строя данного компонента произойдет сбой в работе всей колонки.
Прежде чем приниматься за пайку теплообменника колонки, стоит разобраться, выгодно ли это. Если посчитать, то стоимость нового теплообменника вместе с доставкой и работой по замене будет все-таки ниже, чем полная замена газовой колонки. К тому же, пайку теплообменника можно осуществить своими руками.
Способы и средства очистки
В инструкции обязательно подробно описаны правила очистки составляющих прибора, отступать от которых может быть опасно для жизни. Если в процессе удаления накипи или гари случилось повреждение одного из элементов устройства, и произошла утечка газа, необходимо незамедлительно обратиться в аварийную газовую службу.
Перед тем как приступить к процедурам по очистке колонки необходимо перекрыть доступ к газу и воде
Если взвесив все за и против, вы приняли решение о самостоятельной чистке прибора, предлагаем ознакомиться с промышленными препаратами и народными средствами, которые позволят эффективно избавиться от загрязнений.
На видео ниже можно подробнее посмотреть, как промыть радиатор водонагревателя с помощью лимонной кислоты:
Перед началом работ обязательно отключите подачу газа и воды.
Своими руками можно почистить:
- горелку от сажи и нагара;
- внутренние детали от пыли;
- теплообменник от накипи;
- водопроводные трубы.
Основные средства очистки:
| Проблема | Народный рецепт | Промышленное средство |
| Накипь в теплообменнике | Водный раствор лимонной кислоты (100 г вещества на 0,5 л горячей воды) | Calgon, «Антинакипин» |
| Нагар на теплообменнике | Раствор из столового уксуса и теплой воды (1:3) | 7-10%-й раствор соляной кислоты |
| Пыль на внутренних деталях | Теплый мыльный раствор | Обычный бытовой пылесос |
Удаление накипи
Устранить накипь можно с помощью химических препаратов, следуя рекомендациям производителя, а также народными средствами.
В случае если выбран второй вариант, необходимо придерживаться следующего порядка действий:
- отключаем устройство от газа и воды;
- отсоединяем теплообменник, снимаем его со стены, сливаем воду;
- с помощью груши или шприца в трубы теплообменника заливаем очищающее средство (раствор соды или уксуса);
- затем деталь целиком погружаем в глубокий таз с этой же смесью и оставляем на несколько часов.
После того как загрязнения будут полностью устранены, теплообменник подключают обратно и запускают колонку. Напор воды окончательно очистит внутреннюю поверхность труб, сделав их идеально чистыми.
Теплообменник – важная деталь водонагревательного устройства, которая обеспечивает передачу тепла от сгоревшего газа к воде
Очистить теплообменник можно и без демонтажа. Для этого снимают переднюю панель и отсоединяют устройство от шланга, подающего воду. После чего через входное отверстие в трубы заливается очищающий раствор. В таком виде устройство оставляют на 2-3 часа, после чего жидкость сливают и возвращают все на место.
Устранение сажи и копоти
Очистить поверхность деталей от сажи, не разбирая колонку, можно всего за несколько минут. Для этого необходимо придерживаться следующего порядка действий:
- перекрыть газ и снять переднюю часть корпуса;
- протереть внутренние детали влажной тряпкой или пропылесосить;
- собрать колонку обратно.
Из видео, размещенного ниже, вы узнаете, как быстро и эффективно очистить горелки от сажи:
Очистка форсунок

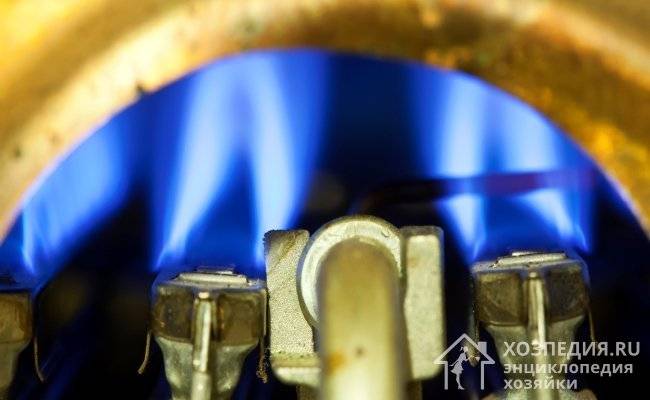

Если колонка начала гореть слабо, скорее всего, засорилась форсунка. Найти ее можно на газовом коллекторе вблизи датчика давления. Для очистки используют тонкую проволоку или жесткую щетку.
После того как работы будут окончены, необходимо обязательно проверить колонку и исключить вероятность утечки газа. Для этого смазывают горелку мыльным раствором и смотрят, чтобы не было пузырьков.
Если форсунки засорились, газ начинает гореть слабее и устройство перестает нагревать воду
Чистка водоприемного узла
Кроме водонагревательной части любая газовая колонка оснащена водоприемным узлом, главная задача которого – предотвращение попадания крупных твердых частиц в теплообменник. С течением времени происходит загрязнение сетчатого фильтра и мембраны, которая отвечает за автоматическую подачу газа при включении воды.
Чтобы очистить водоприемник, необходимо:
- извлечь его из корпуса колонки;
- промыть фильтр под струей холодной воды;
- провести осмотр мембраны на наличие искривлений и выпуклостей (если имеются дефекты, мембрану необходимо заменить на новую).
После исследования и промывки все детали устанавливаются на место, а водоприемник закрывается крышкой.
