Устройство водяного пола в квартире
Водяные полы с теплоносителем внутри представляют собой трубопровод, который уложен на основание и залит цементной стяжкой. Трубы применяются из металлопластика или полимера, диаметр 16 — 20 мм. Теплоноситель — вода или специальная жидкость (антифриз), нагрев его осуществляется в системе до 50 градусов.
Основными компонентами конструкции являются трубы с теплоносителем. В «пирог» также входит гидро и теплоизоляция, элементы для крепежа, арматурные устройства и управляющаяся система, она предназначена для регулировки объёма теплоносителя.
Петли пола подключаются к коллектору, движение жидкости осуществляется под воздействием насоса.
Укладка кабельного теплого пола
Вначале рассмотрим, как монтируется кабельная система, которая, к стати, может использоваться и для обогрева кровли и водостоков в доме.
После обработки поверхности грунтовкой, производится предварительная разметка с учетом всех отступов и расстояний между кабелями и мест, где он не будет располагаться.
Также следует правильно определиться с укладкой, чтобы монтажные концы кабеля выходили к месту установки регулятора.
Затем для лучшей теплоотдачи вся поверхность пола покрывается теплоизолирующим слоем
При этом важно правильно выбрать его толщину
Если под комнатой располагается другая жилая отапливаемая комната, то будет достаточно термослоя толщиной 3-4 мм.
Если снизу комната не отапливаемая – термоизоляционный слой нужен толще.

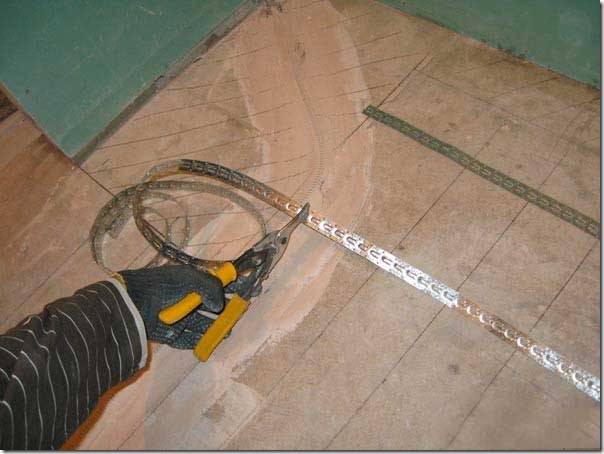

После укладки термоизоляционного слоя на его поверхности закрепляются монтажные алюминиевые ленты кабеля.
Эти ленты устанавливаются на поверхности с расстоянием в 1 метр между собой. При этом они должны располагаться перпендикулярно основному направлению кабеля.
Крепление лент производить лучше дюбелями.
Закончив с установкой монтажных лент, приступают к укладке самого кабеля.
Первым делом протягивают монтажный конец кабеля к месту расположения регулятора и закрепляют его фиксаторами монтажной ленты.
После укладывают остальной кабель с закреплением его на ленте и соблюдением расстояния между отрезками кабеля, а также стенами.
Далее производится установка терморегулятора в посадочное место, подключение к нему монтажных концов кабеля, подсоединение его к электрической сети дома.
Затем переходят к укладке датчика температуры.
Для предотвращения возможного повреждения, его лучше поместить в гофрированную пластиковую трубку, при этом со стороны положения датчика закрыть ее пробкой.
Датчик, защищенный гофрой укладывается на пол, строго по центру между двумя отрезками кабеля.
После этого проделанные штробы с вложенными в них кабелями заделываются алебастром.
На этом этапе можно провести пробный запуск системы.
Установив минимальную температуру на терморегуляторе, а затем с постепенным ее повышением проверить работоспособность.
Если все нормально, можно приступать к завершающим работам.
Чтобы защитить кабель от возможных повреждений, на поверхность основной стяжки, с уже уложенной системой, наносится дополнительная цементно-песчаная стяжка.
Но толщина ее не должна быть большой – 3-4 см. Такая стяжка полностью закроет собой кабель, защищая его от повреждений.
После на высохшую стяжку наноситься напольное покрытие.
Теплый кабельный пол в разрезе.
Как делают в деревянном доме.
Выбор схемы укладки контура
Схемы укладки контура
Максимально допустимая температура теплоносителя в системе напольного отопления составляет 55°С. Считается оптимальным, если перепад температуры жидкости на входе и выходе контура составляет 5-10°С. При выборе схемы укладки контура следует учитывать, что одни варианты позволяют равномерно прогреть всю площадь пола, а другие в первую очередь обеспечивают нагрев самых холодных зон.
Наибольшей популярностью пользуются следующие варианты укладки контура:
- Змейка одинарная. Труба укладывается петлями в один заход, в результате чего пол прогревается неравномерно. Рекомендуется часть трубопровода, в которую поступает нагретый теплоноситель, уложить вдоль внешней стены (двух или трех внешних стен), где теплопотери максимальны
- Змейка двойная. В данной схеме чередуются петли с нагретым и остывшим теплоносителем, что способствует равномерному прогреву помещения
- Улитка (спираль). Также вариант для равномерного прогрева всей поверхности пола. Спираль укладывается от краев к центру, а затем в обратном порядке. При укладке улитки можно огибать места, где не требуется обогрев
- Комбинированный вариант. Можно сочетать оба варианта укладки, разделив помещение на зоны с разными требованиями к обогреву – к примеру, в центральной части помещения использовать спиральную схему, а у выхода – змейку
Прежде чем приобретать трубы, необходимо нарисовать масштабную схему с раскладкой, рассчитав шаг расположения витков и вычислив длину трубопровода. Контур теплого пола не должен иметь стыков, труба укладывается цельной, чтобы исключить риск протечек.
Изготовление теплицы своими руками из профильной трубы и поликарбоната: полное описание процесса, чертежи с размерами, полив и обогрев (Фото & Видео)
Особенности
Водяной пол устанавливается не во всех помещениях из-за специфических особенностей к процессу монтажа и эксплуатации. Среди них, наиболее значимыми являются:
Установка возможна не в каждой квартире, так как температуру такого пола регулировать крайне затруднительно. При подключении к центральному отоплению владелец целиком и полностью полагается на коммунальные службы. А вот если устанавливать свой собственный котел – понадобится дополнительное место. А позволить себе это может не каждый.
Монтаж “мокрым” способом должен быть на надежную поверхность. Причина такого требования – большой вес стяжки.
Подъем уровня пола в среднем на десять сантиметров после завершения работ
Потому это нужно учесть при ремонте, так как мебель “под потолок” может не встать в комнату.
Большое внимание нужно уделить половому покрытию. Температуру водяного пола регулировать сложнее
А при том, что некоторые покрытия нельзя нагревать до большой температуры, могут возникнуть определенные проблемы. Целесообразно выбирать половое покрытие со специальной маркировкой, указывающей на возможность работы с теплым полом.
Монтаж термоматов
Систему теплых полов, состоящих из термоматов, укладывать значительно проще.
После подготовительных работ можно приступать непосредственно к укладке, поскольку термоизоляционный слой при таком виде теплых полов не применяется, термоматы кладутся непосредственно на загрунтованную стяжку.
Для удобства размещения сетку, на которой закреплен кабель можно разрезать, главное, не задеть сам кабель.
Это позволяет укладывать термоматы максимально удобным способом.
Далее к установленному регулятору проводятся монтажные концы термоматов, а также производится укладка датчика температуры.
Поскольку размещенный в гофрированную трубку датчик будет толще слоя теплого пола, то для его укладки потребуется проделывание еще одной штробы – в полу.
Размещаться датчик должен на равном расстоянии между кабелями двух рядом лежащих отрезков.
Этот тип теплого пола отлично подходит под плиточное напольное покрытие. Приклеивая плитку при помощи клеящего состава к полу, фиксируется этим клеем и термомат.
Получается, что термомат будет помещаться в толщу клея, который будет защищать кабели от возможного повреждения.
Способы установки теплого пола под разное покрытие.
Монтаж водяного пола
Для установки системы своими руками понадобятся такие материалы и инструментарий:
- трубы;
- вентили;
- фитинги;
- клипсы;
- насос;
- армированная сетка;
- коллектор;
- лента демпферная;
- гидроизоляционные материалы;
- теплоизоляционные материалы;
- скотч строительный;
- крепеж;
- набор саморезов;
- перфоратор;
- рулетка;
- строительный уровень;
- отвертка;
- ключи рожковые.
Последовательность работ
Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.
Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.
Коллектор для водяного теплого пола
После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.
Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:
- вспененный фольгированный полиэтилен;
- экструдированный пенополистирол;
- пенопласт (толщина в промежутке 50-100 миллиметров).
После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.
Укладка демпферной ленты

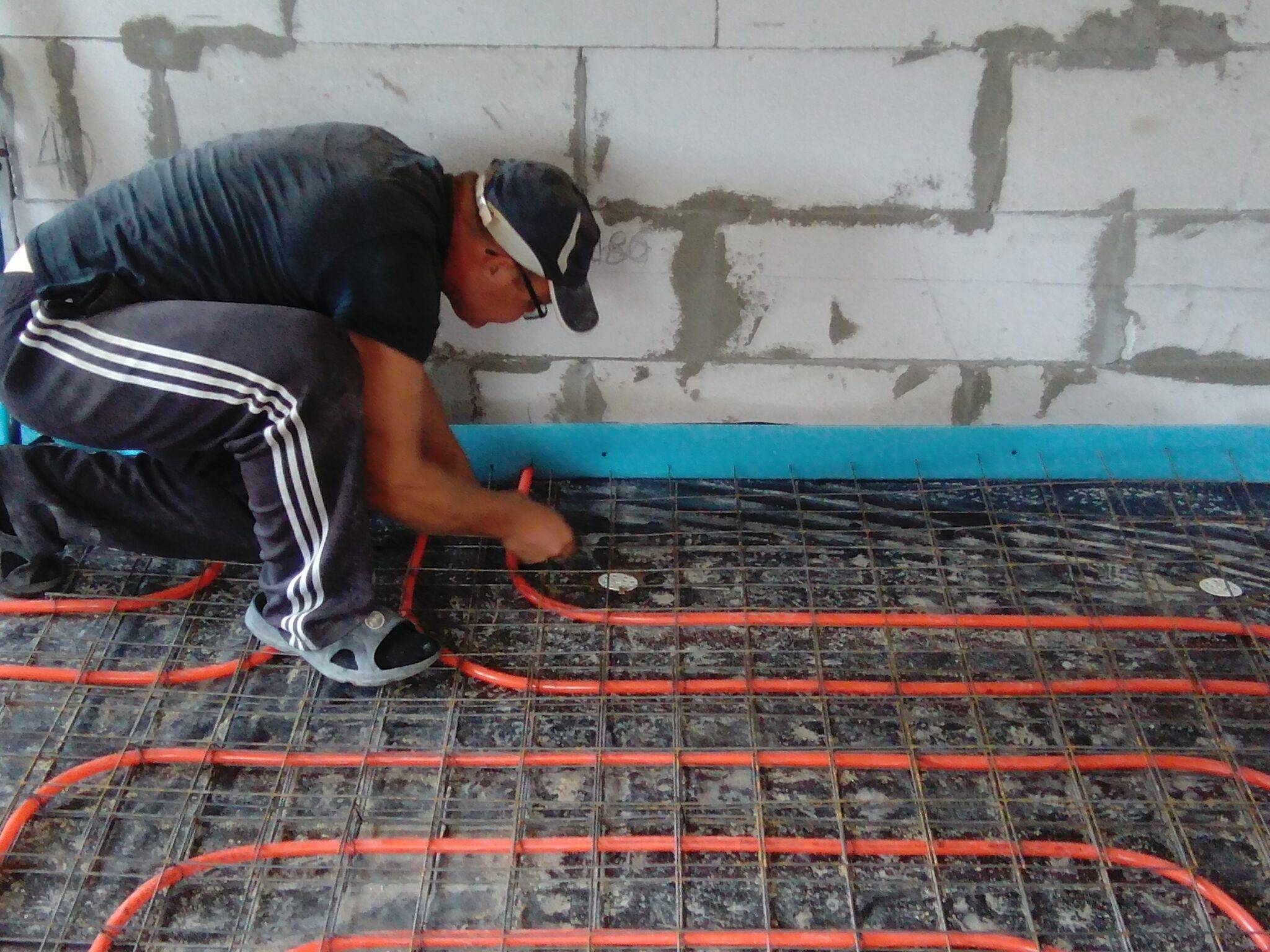

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.
Армирующая сетка для теплого пола
Укладка труб
При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.
Схема укладки труб теплого пола
Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.
При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.
Тестирование системы
После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

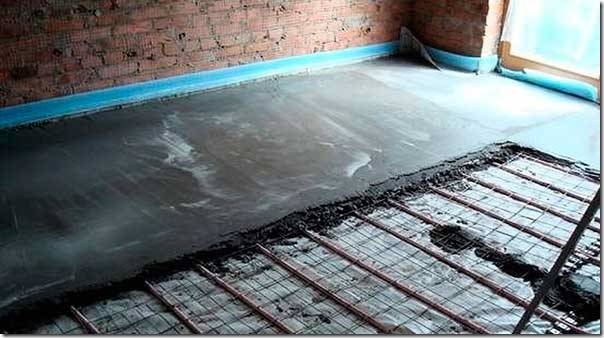

Финишная стяжка
Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.
Стяжка может быть осуществлена одним из двух материалов:
- песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
- самовыравнивающаяся смесь (сохнет 10 суток).
Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.
Кладка керамической плитки
Укладка керамической плитки на теплый пол
Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.
Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.
Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.
Монтаж системы водяного подогрева
Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.
Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего
Не критичны только мелкие изъяны основания, на них можно не обращать внимание
Вначале проводятся подготовительные работы
Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)
Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать
Закрыть ими нужно всю поверхность пола.
Укладка утеплителя
Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.
Крепление демпферной ленты
Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.
Укладка пенополистирольных матов
Выступы должны совпадать
При необходимости маты можно резать
Шаг 5
Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке
Удаление мусора с матов
Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.
Удаление мусора с матов
Труба заводится в отверстие
Вывод трубы в соседней комнате
Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору
Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало
Процесс укладки труб
Еще одно фото процесса
Конец трубы обматывается скотчем
Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.
Далее можно заливать стяжку
Для работы используется лазерный уровень
Шаг 9
Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность
Выравнивание стяжки
Шаг 10. Потом можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.
Затирка стяжки
Чем крепить трубы водяного пола

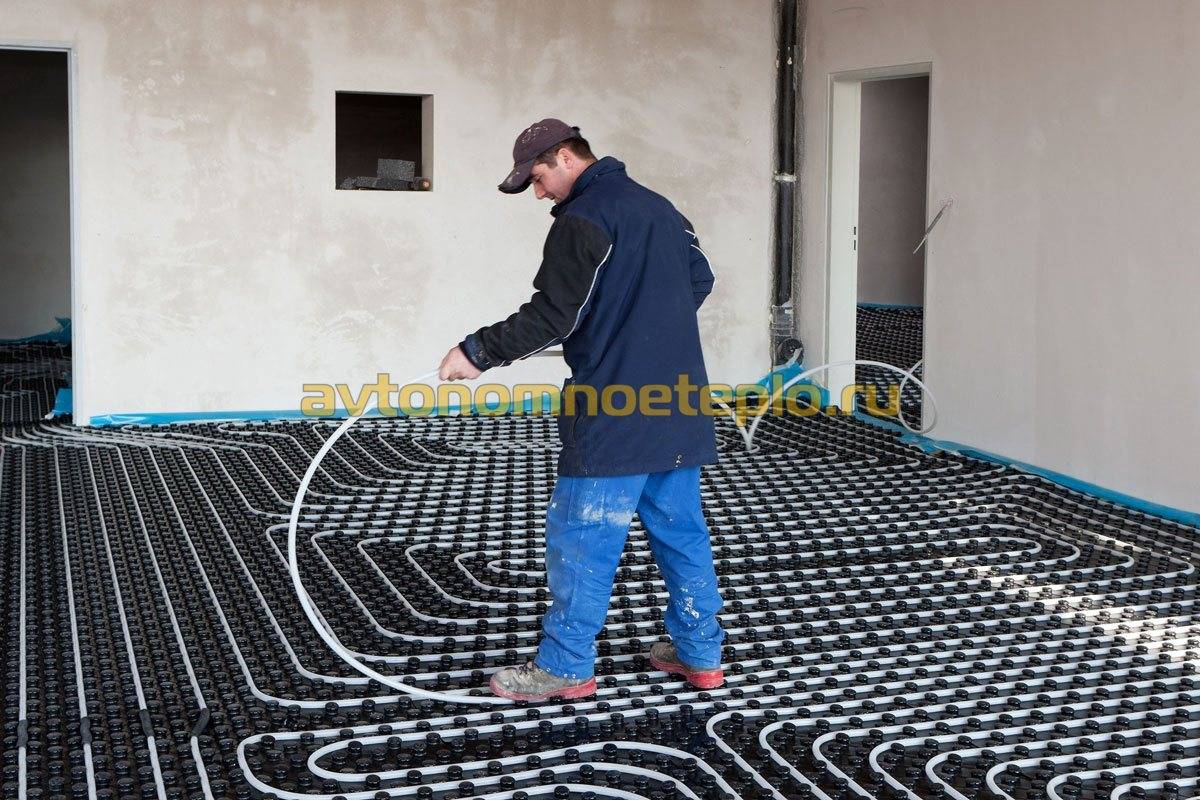

При использовании полистирольной плиты вопрос крепления решен за счет уже существующих пазов. Остается нерешенной проблема относительно того, на что крепить трубы, уложенные на армированную сетку.
Существует несколько вариантов этого вопроса:
- Хомуты — самый дешевый способ, позволяющий уложить водяной контур на пластиковую или металлическую сетку. Для фиксации чаще всего используют хомуты, которые в обычной ситуации применяют в электрике для связывания провода.

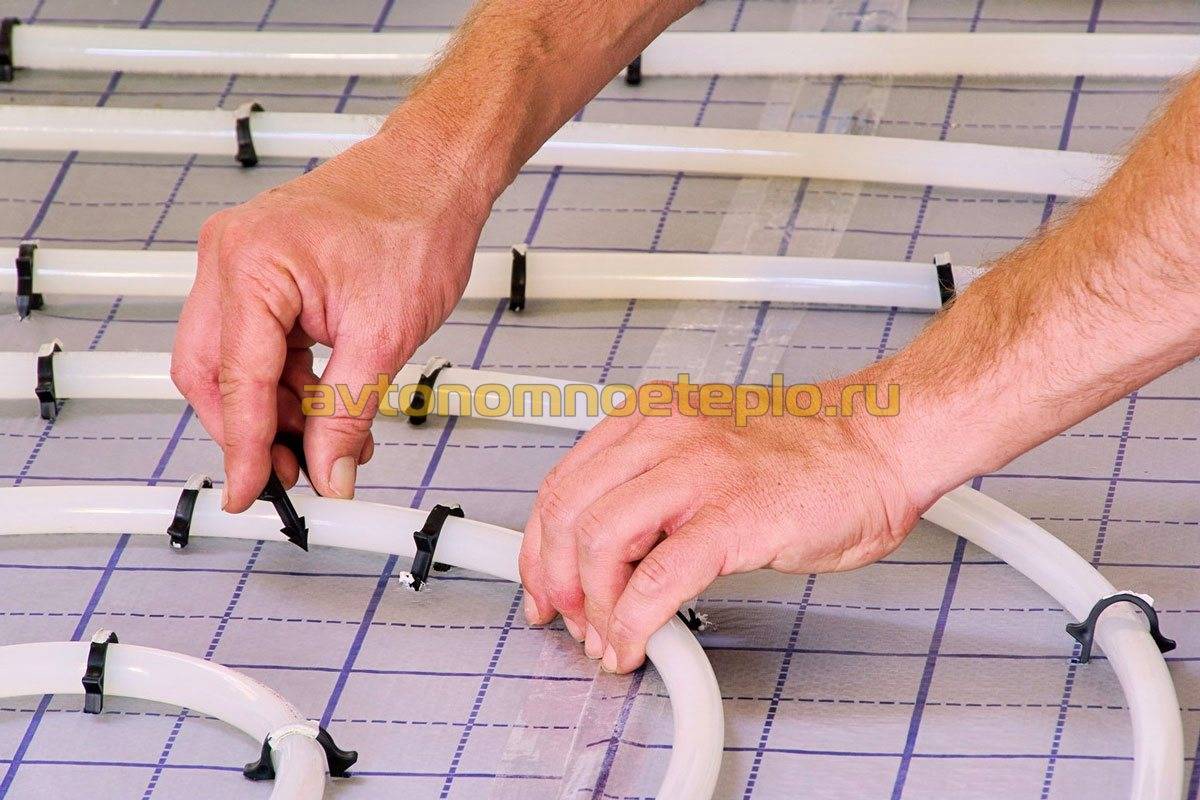

- Клипсы — эффективно заменяют защелки, применяемые при полистирольном методе монтажа. Фиксирующие клипсы дают достаточно пространства для расширения трубы при нагреве. При монтаже необходимо помнить, что рекомендуемый диаметр изгиба трубы равен ее толщине, умноженной на 8.
- Панели для укладки труб или фиксирующие планки. Преимуществом метода крепежа панелями является возможность быстрого выполнения монтажных работ. Направляющие для крепежа труб монтируются согласно предварительно составленной схемы. Фиксация проводится с помощью защелок, что облегчает сложность работ и ускоряет процесс укладки.
На решение к чему крепить трубы, влияет выбранный метод монтажа системы отопления и размер общей отапливаемой площади. Для больших помещений рекомендуется использовать панели для укладки и готовые клипсы. В небольших комнатах можно обойтись хомутами.
Виды укладки труб теплого пола
Существует несколько основных способов укладки теплого водяного пола. Самая простая схема укладки труб для водяного теплого пола – «улитка», позволяет выполнить самостоятельный монтаж, без привлечения специалистов. Низкая теплоотдача и эффективность способа «улитка» несколько снижает его популярность.
Также существует разновидность укладки – «змейка». Осуществить правильный монтаж змейкой достаточно проблематично и требует определенных профессиональных навыков. Но с помощью варианта укладки змейкой, удается сократить затраты на отопление.
Каждый из способов монтажа имеет следующие преимущества и недостатки.

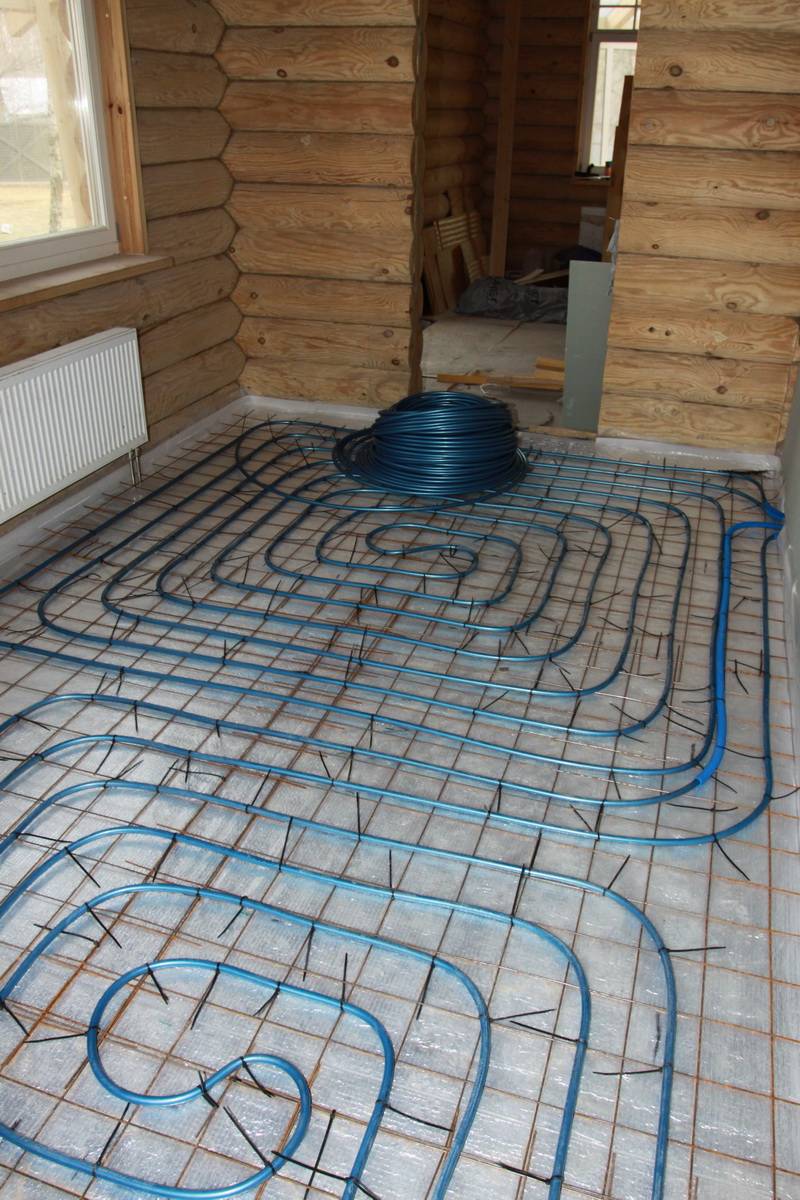

Ракушка или улитка
Укладка пола осуществляется по спирали. При этом получается, что между трубами подачи горячей воды лежит обратка, в которой температура существенно ниже. Правильно проложить трубы пола улиткой достаточно просто.
Единственным недостатком метода является появление холодных зон при большом шаге укладки, что необходимо учитывать при необходимости рассчитать трубу. Оптимальным будет решение сделать шаг не более 10 см.
Змейка
Монтаж может быть выполнен обычной или двойной укладкой трубопровода. Правильная укладка труб для водяного теплого пола змейкой позволяет избежать появления холодных зон или неравномерного нагрева воздуха. Чтобы облегчить процесс монтажа, существуют специальные маты для крепления труб. Следуя инструкции по укладке, можно самостоятельно смонтировать систему отопления.
Чтобы разложить трубу змейкой, используют специальные фиксирующие элементы
Крайне важно, чтобы контур не был зафиксирован намертво. Труба под воздействием горячей воды будет расширяться и сужаться
Важно избежать деформации водяного контура после монтажа.
При выборе метода укладки, следует учитывать общую отапливаемую площадь помещения, наличие профессиональных навыков и соответствующего инструмента. Правильно подключить систему водяного отопления можно только строго соблюдая рекомендации и этапы монтажа, указанные производителем.
Как выбрать тип нагревательного элемента
Вообще выбирают какой электрический пол сделать под конкретный тип покрытия. Не все нагреватели одинаково хорошо совместимы с разными напольными покрытиями. Второй критерий — надежность. Тут без вопросов. Самый надежный — кабельный теплый пол, причем резистивный. При всех своих недостатках, он реже выходит из строя чем саморегулирующийся. А так как он укладывается в стяжку, то ремонтировать пол — та еще затея. Давайте пройдемся по всем видам электрического теплого пола.
Муки выбора
Карбоновый теплый пол: идеально под ламинат (не нужна стяжка)
Практически все виды электрического теплого пола укладываются в стяжку либо в плиточный клей. Исключение — карбоновая пленка. Под жесткие напольные покрытия (а конкретно — под ламинат), она укладывается просто на ровное основание. То есть, на основание расстилается тепло-звукоизолирующая подложка, на нее — карбоновая пленка, а сверху укладывают ламинат. Никаких мокрых работ, никаких сложностей.
Проще всего с карбоновой пленкой
Одну комнату можно сделать за несколько часов. Самое сложное — электрическая часть. Надо соединить куски пленки, подключить их к терморегулятору (его еще установить и подключить надо), а также расставить тепловые датчики. Но эта часть требуется для всех типов электрического подогрева.
Минусом карбонового теплого пола считают способ нагрева. Он излучает тепло в инфракрасном диапазоне. Не все уверены в полезности этого излучения. К плюсам и особенностям можно отнести то, что такой теплый пол легко ремонтировать/заменять. Этот и еще водяной деревянный имеют такой плюс.
Кабельные маты под плитку
Собираетесь сделать теплые полы под плитку? Проще всего будет с кабельными матами. Кабельный мат — это полимерная сетка с приклеенным к ней греющим кабелем. Она уже готова к укладке. Расстилается на относительно ровное основание (бетонная плита, влагостойкая фанера или другой тип сухой стяжки). Сверху на плиточный клей кладут плитку.
Всего сложностей — специальный плиточный клей для теплого пола, да выдерживать минимальный слой. Ну, еще не забыть про то, что:
- Плитка не должна упираться в стены — нужен тепловой компенсационный зазор. Щель не оставляем пустой, заполняем эластичным материалом. Как вариант — демпферная лента, эластичный герметик, затирка для швов.
Затирка для швов тоже должна быть специальной — эластичной.
Недостаток этого типа подогрева плиточного пола — низкая ремонтопригодность, поэтому стоит брать кабельные маты проверенных фирм и из резистивного кабеля, так как саморегулирующийся горит чаще. При выборе производителя лучше не экономить. В случае проблем, потери будут большими: плитка+клей+греющий элемент. Даже если делать теплые полы своими руками. А если еще и за работу заплатить, совсем обидно.
Поэтому кстати, лучше карбоновые маты не использовать. Идея хорошая, но пока не отработана технология. Часто прогорает место соединения карбонового прута и кабеля. Выход из строя одной-двух перемычек незаметен, так как остальные работают. Но, через некоторое время, холодным становится солидный участок, а потом и вовсе весь пол. «Вскрытие» обычно показывает, что карбоновые перемычки отгорели.
Теплый пол из греющего кабеля
Кабель для теплого пола укладывают на ровное бетонное основание в стяжку. На бетон расстилают теплоизоляцию, по ней раскладывают кабель, сверху заливают ЦПС или бетоном. Бетон можно лить при толщине плиты не менее 5 см.
Электрический теплый пол из греющего кабеля
В общем-то, очень похоже на то, как используют греющие маты, если не под плитку. Но плюс кабеля в том, что его можно укладывать с разным шагом. Например, вдоль наружных стен сделать шаг меньше, на остальной площади — реже. Минус в том, что укладка его занимает больше времени чем настил матов. Но, если делать теплый пол своими руками, разница в несколько часов несущественна.
В принципе, в этот пирог можно уложить любой из нагревательных элементов, представленных выше. Не советуют только класть карбоновую пленку — она разрушается в бетоне. Другие укладываются без проблем. И сверху можно настелить любое покрытие. Правда, могут потребовать еще выравнивающие слои. Особенно если теплый пол делаете впервые и со стяжкой раньше дел не имели.
Неправильно подобран циркуляционный насос
Подобранный циркуляционный насос малой мощности не сможет обеспечить циркуляцию теплоносителя в тёплых полах. Что приведёт к частичному не прогреву тёплого пола. Часть пола будет греться, а часть нет.
Насос большей мощности будет «жрать» электроэнергию. С учётом того, что циркуляционный насос тёплого пола работает 24 часа в сутки весь отопительный сезон, сумма за электричество может набежать не слабая.
Кто-то на это не обращает внимания, а кому-то лишняя одна — две тысячи рублей в месяц нелишняя. При этом электричество будет и дальше дорожать, а значит переплата со временем будет только увеличиваться.
Не стоит забывать, что чем мощнее циркуляционный насос, тем он дороже.
Водяной теплый пол
Он представляет собой наиболее старую модификацию. Используется уже достаточно давно, и успел зарекомендовать себя как надежная система. А главное монтаж, при наличии инструментов может произвести мастер без подготовки самостоятельно.
Водяной теплый пол – это система, состоящая из труб, которые помещаются под основное половое покрытие. При этом существует два варианта размещение коммуникаций, это:
- «Мокрый». Получил свое название благодаря тому, что при его монтаже используются жидкие материалы в частности – цементная стяжка.
- «Сухой». Трубы монтируются на полистирольные маты или дерево-реечную подложку. Чаще всего такой вид пола можно наблюдать именно в деревянных домах или квартирах, где нет возможности использовать стяжку.
Нельзя сказать какой вид пола лучше, каждый вид используется в разных ситуациях. Подробнее о них поговорим ниже. А пока – особенности водяного пола в сравнении с электрическим.
Перед началом проведения установки системы
Расчет отопительной системы
Необходимо произвести расчет самой отопительной системы и определиться с диаметром и длинной труб, элементами контроля и управления, а также списком запорной водопроводной арматуры. Помимо всего этого необходимо выбрать один единственный из возможных представленных видов гидроизоляции и утеплителя
В период выбора этих материалов и расчета технических показателей самой системы водяного отопления, также следует брать во внимание материал самого покрытия пола
Толщина теплоизоляции, которая будет из пенополистирола или же пенопласта, должна быть около ста миллиметров, для особо теплых регионов, а также вторых этажей данный параметр вы можете уменьшить, и сделать от тридцати до пятидесяти процентов.
Кабельные тёплые полы
В данном случае используется специальный, так называемый, нагревающийся кабель. Его особенностью является нормированное выделение тепла на единицу длины при пропускании электрического тока. Существует несколько типов подобного кабеля:

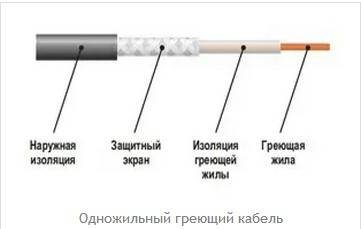

- одножильный;
- двужильный;
- саморегулирующий.
Что собой представляют два первых из вышеупомянутых кабелей можно увидеть на рисунках ниже. Саморегулирующий отличается от двужильного изменением количества выделяемого тепла в зависимости от степени нагрева кабеля.
 |  |
Каждый из последующих упомянутых видов кабеля дороже, чем предыдущий, и установка теплого пола, цена которого, в том числе, включает в себя цену нагревательного элемента, будет различаться в зависимости от используемого типа.
Стоит отметить, что тип кабеля сказывается на способе его раскладки на поверхности пола. Для одножильного необходимым требованием является возврат его после раскладки в ту же точку, где она начиналась. На двужильный кабель это требование не распространяется. Иллюстрируют эти утверждения приведённые ниже рисунки:
Возможные раскладки греющего кабеля
Подготовка к монтажу
В данном случае на этапе подготовки, кроме выбора типа нагревательного элемента, требуется разработать план расположения нагревательных элементов по всему полу, например, как это показано на рисунке:
Схема расположения кабеля в ванной комнате
На этом же этапе работ желательно определиться с выбором покрытия, так, распространенной является установка тёплого пола под плитку. Также при подготовке должно быть определено место расположения терморегулятора, управляющего нагревом тёплого пола.
Порядок выполнения работ
Структура тёплого пола в разрезе показана на рисунке:
Структура тёплого пола
Установку теплого пола, под плитку она будет производиться или нет, начинают с подготовки поверхности для его укладки. Так называемый «черновой» пол, т.е. исходную поверхность перекрытия, выравнивают, при необходимости выполняя цементную стяжку. После выравнивания пола на него укладывают слой теплоизоляции. Она делается как по пощади пола, так и на высоту 15-20 сантиметров по стенам.
Подобная теплоизоляции должна быть реализована в обязательном порядке, т.к. в противном случае установка тёплого пола, электрического или любого другого, потребует увеличения расходов на эксплуатацию из-за значительных тепловых потерь. Толщина слоя теплоизоляции по полу должна быть не менее двух сантиметров, на стенах – не менее одного сантиметра. Если установка тёплых полов в квартире затрагивает и ванную комнату, то поверх теплоизоляции необходимо сделать дополнительно гидроизоляцию.
Затем поверх фольги устанавливают монтажную ленту, расположенную перпендикулярно нагревательному кабелю с шагом пятьдесят сантиметров. К ней непосредственно будет крепиться кабель в специальных скобах, как это показано на фото. Саму ленту крепят к полу при помощи саморезов.
Крепление греющего кабеля
После размещения в соответствии с планом кабеля и его крепления, нужно установить датчик температуры. Он укладывается в гофрированную трубку и его располагают между уложенными линиями кабеля. Сигнальные цепи от датчика прокладывают вместе с питающими шинами кабеля.
После этого изготовление тёплого пола можно считать завершённым. Его тестируют, для чего кратковременно включают и убеждаются в его работоспособности. Всё заливается цементно-песчаной смесью толщиной три-восемь сантиметров. Когда смесь высохнет, задачу – как установить электрический тёплый пол можно считать решённой и пора приступить к настилу напольного покрытия.
https://youtube.com/watch?v=K_4r3TXzEDg
Стяжка
ВАЖНО: верхний слой стяжки заливают только при заполненном контуре. Но перед этим, металлические трубы заземляют, и закрывают толстой полиэтиленовой плёнкой
Это важное условие, для предотвращения коррозии вследствие электрохимических взаимодействий материалов.
Вопрос армирования можно решить двумя способами. Первый – положить сверху трубы кладочную сетку. Но при таком варианте, возможно появление трещин в следствии усадки.
Другой способ – дисперсное армирование фиброй. При заливке водяных тёплых полов, лучше всего подходит стальная фибра. Добавленная в количестве 1 кг/м3 раствора, она равномерно распределится по всему объёму и качественно повысит прочность застывшего бетона. Полипропиленовая фибра, для верхнего слоя стяжки подходит гораздо меньше, ибо прочностные характеристики стали и полипропилена даже не конкурируют друг с другом.
Устанавливают маяки и замешивают раствор по вышеизложенной рецептуре. Толщина стяжки должна быть не менее 4 см над поверхностью трубы. Учитывая, что ø трубы 16 мм, общая толщина будет достигать 6 см. Время созревания такого слоя цементной стяжки – 1,5 месяца
ВАЖНО: Ускорять процесс включая подогрев пола – недопустимо! Это сложная химическая реакция образования «цементного камня», которая происходит при наличии воды. А нагрев вызовет её испарение
Ускорить созревание стяжки можно при включении в рецептуру специальных добавок. Некоторые из них вызывают полную гидратацию цементу уже через 7 суток. И кроме этого значительно уменьшают усадку.
Определить готовность стяжки можно, если положить на поверхность рулон туалетной бумаги, и накрыть его кастрюлей. Если процесс созревания окончился, то на утро бумага будет сухая.
