Счетчик Бетар СГВ-15: характеристики и варианты применения

Особенности счетчика Бетар

Счетчик воды Бетар СГВ-15 является модификацией водоизмерительного устройства СХВ-15. Каждое изделие проходит сертификацию и сопровождается документацией, в которой подтверждается его высокое качество и работоспособность.

Маркировка прибора СГВ и красный цвет корпуса означают, что водомер предназначается для учета горячей воды, а число 15 – диаметр условного прохода в миллиметрах. Рабочий диапазон температуры варьируется от +5 до +90 градусов (для счетчика на ХВС – от +5 до +40 градусов). Устройство можно установить не только на водопровод горячего водоснабжения, но и на холодную воду. Обновленная версия прибора имеет антимагнитную защиту.

• простое устройство;
• прочность и надежность;
• удобная конструкция;
• универсальность;
• долговечность;
• приемлемая стоимость;
• соответствие стандартам.

Водомер позволяет экономить на оплате – за 6-12 месяцев после установки он окупается, если водой пользуется один человек, а если семья состоит из нескольких человек, то счетчик окупается быстрее.

Типы водосчётчиков «Бетар»

Учитывать объем потребления воды можно разными способами. Один из них – измерение с помощью водяного счетчика. По способу измерения водомеры бывают: тахометрические, вихревые, электромагнитные, ультразвуковые. Предприятие «Бетар» выпускает самые простые из них – тахометрические. Они, в свою очередь, делятся на крыльчатые и турбинные. В крыльчатых счетчиках для воды, например СГВ-15, поток воды крутит крыльчатку, у которой скорость вращения зависит от расхода жидкости. С помощью магнитной муфты количество оборотов водяного счетчика передается на счетный механизм СГВ-15. Обороты крыльчатки водомера «Бетар» через понижающий редуктор передают вращение на барабанчики с цифрами, которые отображают объём проходящей жидкости.

В турбинных счетчиках объём протекающей жидкости фиксируется турбинкой, а потом передается на барабанчики с цифрами. В приборах с дистанционным снятием показаний установлен геркон, который посылает импульсы с частотой, прямо пропорциональной скорости вращения барабана.

Крыльчатые и турбинные счетчики бывают одноструйные или многоструйные. У многоструйных проходящий поток делится на несколько струй перед водомерным устройством. Это снижает влияние турбулентности на точность показаний прибора, то есть делает его точнее.

Приборы учета потребления воды предприятия «Бетар» можно разделить на такие категории:

• счетчики для холодной воды, например СХВ-15;
• счетчики для горячей воды;
• универсальные счетчики «Бетар»;
• приборы с устройством для дистанционного снятия показаний;
• антимагнитные счетчики «Бетар»;
• приборы с устройством фиксации магнитного поля.

Также все счетчики воды делятся на два основных типа: бытовые (СХВ-15 или СГВ-20) и промышленные. Выпускаются в различной комплектации: с обратным клапаном и без него, с монтажным комплектом и без.

Срок службы и межповерочный интервал

Межповерочный интервал бытовых водомеров «Бетар» – 6 лет. Срок поверки у СВМ и СВМТ при эксплуатации с холодной водой – 6 лет, с горячей – 4 года.

По окончании межповерочного интервала контролер управления водоканала выдает предписание, согласно которому необходимо сделать поверку счетчика воды. На это время вместо водомера можно установить вставку из металлической трубы с резьбой с двух сторон. На период поверки расход считают по тарифу без водомера. Если прибор прошёл поверку, его снова устанавливают на место и пломбируют, а в паспорте ставят отметку о поверке. В противном случае придется покупать новый.

Чтобы снять водомер на поверку или при поломке, устанавливают так называемый байпас. Это обводная линия трубопровода с запорным краном, которая позволяет пускать воду по другому пути, без водомера. Во избежание воровства воды эта линия также пломбируется. Но установка байпаса оправдана при использовании промышленных водомеров. Бытовые приборы СХВ и СГВ «Бетар» можно устанавливать и без него.

Средний срок службы СХВ, СГВ и СВМ – 12 лет, у СВМТ – 9 лет. При этом гарантийный срок у бытовых водомеров – 6 лет со дня изготовления, у промышленных – 18 месяцев со дня ввода в эксплуатацию. Гарантийный срок хранения промышленных водомеров «Бетар» – 6 месяцев.

Характеристики, устройство и принцип работы

Важно перед покупкой устройства знать его основные технические характеристики. Наиболее важными параметрами в описании прибора являются:

• Рабочая температура: от +5 до +90 градусов Цельсия.
• Межповерочный интервал: 6 лет.
• Монтажная длина: 170 мм (размеры без соединительных элементов могут значительно отличаться в меньшую сторону).
• Порог чувствительности: 0,015 – 0,03 м3/ч.
• Срок годности: 12 лет.
• Класс защиты:
• Диаметр: 15 мм.

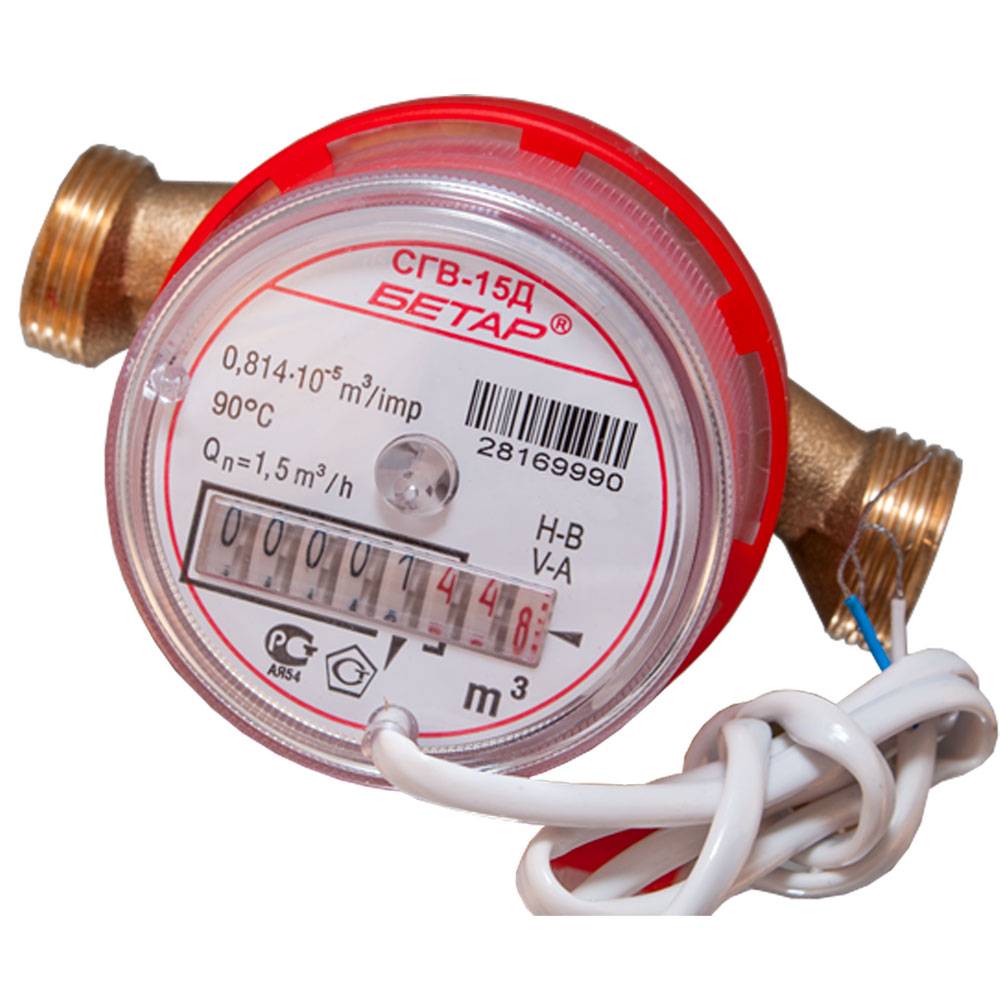

Кроме стандартной модели на прилавках магазинов можно встретить счётчик модификации СГВ 15Д импульсный. Такое устройство позволяет передавать данные дистанционным методом, в том числе, в составе автоматизированных систем.

Водосчётчик горячей воды Бетар СГВ 15 состоит из следующих элементов:

• Корпуса.
• Счётного механизма.
• Крыльчатого колеса.
• Крышки счётного механизма.

Расходомер также имеет уплотнительные прокладки и крепёжные элементы, которые легко выдерживают повышенную температуру жидкости в системах ГВС.

Принцип работы устройства следующий:

• При движении жидкости внутри измерительной камеры вода совершает механическое воздействие на крыльчатку.
• Вращение вала передаётся на счётный механизм через редуктор.

Модели, которые имеют возможность передавать данные дистанционно, оснащаются дополнительными элементами, позволяющими регистрировать каждый полный оборот крыльчатки посредством приёма магнитного импульса.

Технические характеристики и устройство

У водомеров есть несколько технических характеристик, указанных в паспорте на счетчик, на которые нужно обратить внимание потребителю:

1. Минимальный расход (Qmin). Погрешность измерений при таком расходе не более ±5 %. Большую погрешность не нормируют.
2. Переходный расход (Qt). При этом расходе погрешность не более ±2 %.
3. Номинальный расход (Qn). При таком расходе водяной счетчик может работать непрерывно длительное время.
4. Максимальный расход (Qmax). При этом расходе потеря давления не превышает 1 кгс/см². Допускается работа в таком режиме не более 1 часа в сутки.
5. Порог чувствительности. При меньшем расходе водомер перестает считать, поскольку останавливается вращение крыльчатки.

Водосчётчики СХВ–15 (счетчик холодной воды с условным проходом 15 мм) крыльчатого типа предназначены для учета холодной воды в быту. Они рассчитаны на максимальное давление 1 Мпа (10 кгс/см²) и максимальную пропускную способность 3 м³/ч. Порог чувствительности таких приборов — 0,015 м³/ч. Устройство рассчитано на работу при расходе от 0,03 до 1,5 м³/ч и температуру протекающей жидкости от +5 до +40ºС.

Счетчик холодной воды «Бетар» в стандартном исполнении выпускается в двух вариантах: СХВ–15 и СХВ–15Д. Буква «Д» означает, что прибор с импульсным выходом для дистанционного снятия показаний. Есть также варианты СХВ–15 МЗ и СХВ–15Д МЗ с антимагнитной защитой. Водяные счетчики «Бетар» с дистанционным снятием показаний также бывают с ФМП (фиксация магнитного поля). Это устройство подает сигнал при воздействии на него магнита. Приборы СХВ–15 ОК или СХВ–15Д ОК комплектуются обратным клапаном.

У счетчиков расхода холодной и горячей воды СХВ-20 и СГВ-20 условный проход равен 20 мм. Максимальный пропуск – 5 м³/ч, порог чувствительности – 0,025 м³/ч, а рабочий расход — от 0,05 до 2,5 м³/ч. Остальные характеристики совпадают с характеристиками приборов, описанных выше.

Водяные счетчики промышленного типа «Бетар» СВМ-25 (счетчик воды многоструйный) с условным проходом 25 мм – универсальные. Их можно использовать для пропуска как холодной, так и горячей жидкости. Максимальный расход равен 7 м³/ч, минимальный — 0,07 м³/ч. Порог чувствительности водомера равен 0,025 м³/ч. Прибор нормально работает при измерении расхода до 3,5 м³/ч. Устройство счетчика воды позволяет размещать его только горизонтально, счетным механизмом вверх. Установка в колодце не допускается, только в помещениях с влажностью до 80%.

Счетчик «Бетар» СВМ-32 с условным проходом 32 мм способен пропустить максимальный расход 12 м³/ч. Корректно работать может при расходах от 0,12 до 6 м³/ч. Порог чувствительности — 0,04 м³/ч. Остальные параметры как у водомера СВМ-25.

СВМ-40 и СВМ-40С, у которых условный проход равен 40 мм, рассчитаны на максимальный расход в 20 м³/ч. Порог чувствительности у них – 0,05 м³/ч. Длительно могут работать с расходом от 0,1 до 10 м³/ч. По остальным требованиям схож с СВМ-25 и СВМ-32.

Водомеры СВМТ-50 с условным проходом 50 мм относятся многоструйным счетчикам турбинного типа. Максимальная пропускная способность водомера — 30 м³/ч. Порог чувствительности прибора — 0,22 м³/ч. Нормальная работа обеспечена при расходе от 0,45 до 15 м³/ч.

Особенность этой модели счетчика «Бетар» — иной способ измерения расхода. Вместо крыльчатки здесь установлена турбинка на специальных опорах. В этих водомерах конструкция соединяется с трубопроводом фланцевым соединением, а не резьбовым, как в других счетчиках.

Компанией «Бетар» также выпускаются устройства в комплекте со счетчиком импульсов радиоканала (СИР). Это устройство принимает сигналы от водомера с дистанционным считыванием показаний, а затем передает их по радиоканалу на считывающее устройство. Конструкция состоит из счетчика и устройства СИР с антенной и находится в герметичном корпусе. Для визуального снятия показаний верхняя крышка устройства сделана из прозрачного пластика.

Такие устройства успешно применяются в системах «умный дом» для учета воды, газа, электричества, тепла дистанционно в одном комплексе. Может также использоваться на предприятиях, где несколько точек водоучета. Наличие такого устройства существенно облегчает снятие показаний.

Особенности моделей бетар 15

Известно, что компания бетар разделяет счетчики на две водяных конструкции: первая схв 15 сосредоточена на работе с холодными трубопроводами, а вторая сгв устанавливается для системы горячего водоснабжения. Как бы там ни было обе конструкции всегда проходят проверку и помещаются в государственный реестр.

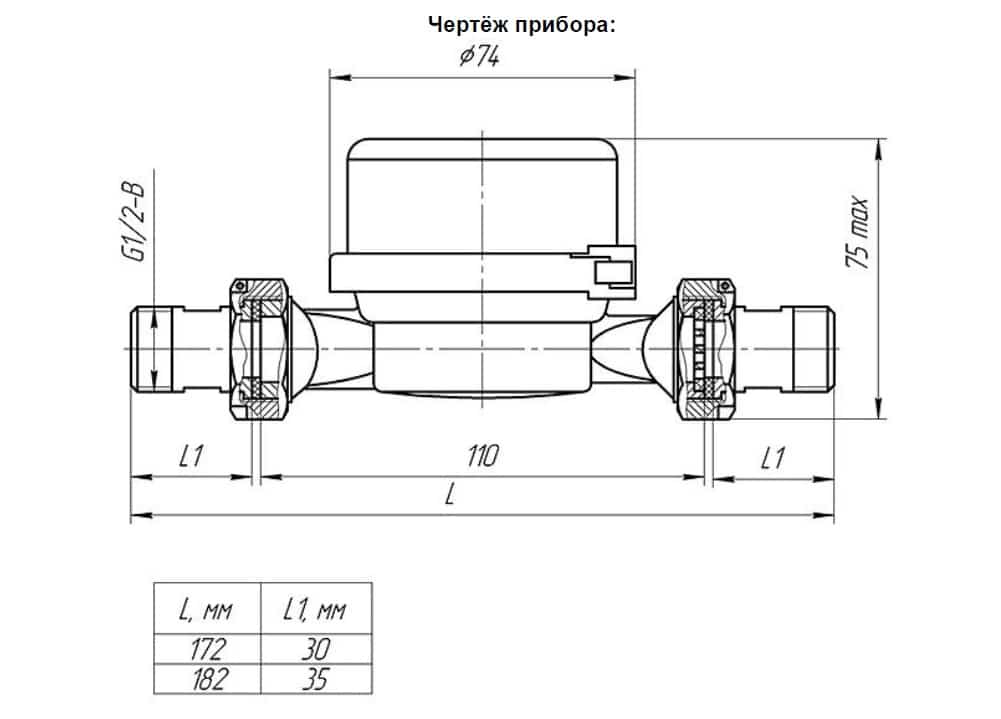

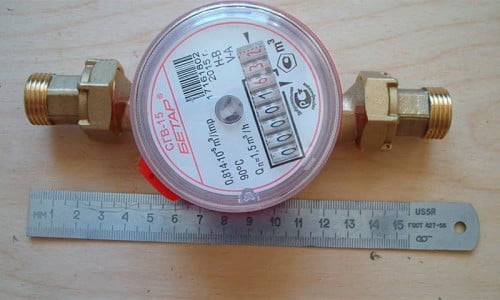

Размеры счетчика бетар

Вариант счетчика сгв 15 предназначен для контролирования расхода горячей воды, температура которой способна варьироваться от +5 до +90 градусов. Аналоги схв для холодной воды позволяют себе учитывать количество использованных кубометров температурой не более +40 градусов. Об этих параметрах должен свидетельствовать паспорт.

Каждый из этих устройств состоит из двух частей конструкции: циферблата или счетного механизма и корпуса, содержащего в своем составе патрубки входа и выхода, и крыльчатку. Крыльчатки могут иметь различный материал изготовления: металл или пластик. Оба патрубка выполнены из латунного прочного сплава и расположены удобно, что можно проводить монтаж счетчика в разных положениях (вертикально и горизонтально).

Основной корпус, которым оснащен счетчик обладает поворотным механизмом, поэтому прибор бетар сгв и схв 15 может размещаться как удобно хозяину. Кроме того, имеется возможность быстрого и удобного доступа к показаниям при установке для горячей и холодной жидкости.

Модель Бетар схв 15

Технические характеристики СГВ-15 и СГВ-20

Модель “СГВ-15”

Кроме допустимого диапазона температур и номинального условного прохода, счетчик воды фирмы «Бетар» имеет ограничение по максимально допустимому давлению в водопроводе – до 1 МПа (10 кгс/см2). Другие характеристики:

• номинальный расход составляет – 1,5 м3/ч;
• порог чувствительности – не более 0,015 м3/ч;
• диаметр присоединяемых штуцеров – G ½.

Если номинальный расход больше допустимого, то компанией на этот случай выпускается счетчик СГВ-20:

• номинальный расход воды – 2,5 м3/ч;
• диаметр условного прохода – 20 мм;
• порог чувствительности – не более 0,025 м3/ч;
• диаметр присоединяемых штуцеров – G ¾.

Выбирают наиболее подходящий к условиям эксплуатации водомер.

Технические характеристики

Счетчик воды Бетар СГВ-15 имеет определенные преимущества перед другими подобными приборами. В паспорте оборудования можно узнать особенности и технические характеристики прибора, изучив детальное описание.

Диаметр соединительной трубки соответствует размерам типичной водопроводной трубы. Минимальный порог расхода, улавливаемый прибором, составляет полтора куба в час. Работа устройства начинается после прохождения не менее 0,016 кубов воды в час.

Вес водосчетчика небольшой и составляет только полкилограмма (без учета дополнительного оборудования). Каждый счетчик состоит из пары основных частей: главного корпуса и счетного механизма.

Устройство прибора позволяет установить его без труда, к тому же не имеет значения, каким образом проходит трубопровод. Можно расположить водосчетчик горизонтально или вертикально, это не отразится на точности результатов. Данная особенность объясняется удобным расположением патрубков. Для упрощения монтажа, на корпусе прибора есть стрелка, помогающая установить прибор и указывающая направление.

К уникальным свойствам водомеров относят их антимагнитные характеристики.

Снятие показаний

Для снятия показаний служит счетный механизм, который состоит из нескольких вращающихся барабанчиков. Для СХВ и СГВ емкость счетного механизма – 99999,999 м³, для СВМ – 99999,99 м³. У СВМТ – 999999,9 м³.

У приборов «Бетар» с дистанционным снятием показаний есть возможность снимать показания со счетчика не только визуально, но и на расстоянии. Для этого они оснащены дополнительным счетным устройством, которое подает электрические импульсы в соответствии с расходом воды. Для СХВ и СГВ цена деления сигнала – 0,01 м³/им, для СВМ — 0,001 м³/имп. У СВМТ — 0,01 м³/имп. Для передачи показаний счетчика «Бетар» используют проводное подключение или радиоканал.

Монтажные работы относительно водомера

Каждое устройство водяного учета имеет индивидуальную конструкцию, поэтому принцип установки может немного отличаться, тем не менее основные действия в работе остаются аналогичными. Если у вас приобретен агрегат в специализированной торговой точке, значит к нему есть паспорт, в котором зачастую указывается схема подключения.

Перекрываем подачу жидкости на основном стояке или в подъезде (если в квартире не установлен).

Непосредственно приступаем к монтажу: нужно разобрать трубу, где планируется . Устанавливаем на оба конца фитинги, к которым будет закрепляться штуцера водомера.
Следите за направлением стрелки, которая изображена на агрегате. Приспособление должно быть врезано строго по направлению воды. От стояка водосчетчик крепится после , а после прибора ставится обратный клапан.
Все соединения делаем герметичными (используется лента фум).
Проверяем конструкцию, для этого делаем пробный запуск воды

Важно проследить не только за отсутствием течения жидкости, но и за тем как работает водомер.

Особенности монтажа и эксплуатации

Несмотря на то, что собрать и установить счётчик самостоятельно не составит большого труда, монтаж приборов учёта потребления горячей воды необходимо доверять только профессиональным организациям. После окончания работ, а также во время установки прибора владелец жилого помещения может проконтролировать следующие моменты:

• Все имеющиеся в комплекте прокладки обязательно должны быть установлены во время водосчётчика.
• По завершении монтажных работ счётный механизм необходимо развернуть таким образом, чтобы можно было легко снять показания.

Перед прибором учёта рекомендуется также установить гаситель давления жидкости и фильтр грубой очистки.

При эксплуатации категорически запрещается:

• Применение неодимовых магнитов для остановки счётчика.
• Самостоятельный ремонт изделия.
• Устанавливать прибор в систему отопления.
• Снимать пломбу со счётного механизма.

Также следует обезопасить участок водопровода, где устанавливается прибор учёта потребления горячей жидкости от повышенной вибрации и гидроударов.

Счётчик Бетар СГВ15 оснащается антимагнитной защитой, но воздействию магнитного поля значительной силы такая система неспособна противостоять. При обнаружении признаков воздействия на антимагнитный прибор таким образом, к владельцу устройства могут быть применены штрафные санкции.

В процессе эксплуатации, для обеспечения высокой точности показаний счётного механизма, может потребоваться проведение профилактических работ, например:

• Очистка трубопровода от песка, ржавчины и других загрязнений.
• Подтяжка резьбовых соединений при утечке воды в местах крепления измерительного устройства.

В случае поломки водосчётчика его замена также должна осуществляться профессионалами.

Поверка

СХВ-15

Межповерочный интервал – промежуток времени меду поверками точности измерения приборов. Поверка для счетчика Бетар СХВ-15 составляет четыре года, для прибора СГВ-15 – шесть лет.

Произвести поверку возможно двумя способами:

• Прибор необходимо сдать в обслуживающую организацию.
• Произвести поверку можно на дому, вызвав уполномоченного специалиста.

Уведомления о необходимости поверки предоставляет обслуживающая компания. Средняя продолжительность поверочных сроков такая: при демонтаже устройства – около семи дней, при проведении процедуры дома – около часа.

Измерительные установки в метрологических службах позволили существенно облегчить процедуру, отказаться от демонтажа или длительного ожидания результатов.

По окончании поверки, у владельца на руках должны быть следующие документы:

• Акт о проведенной поверки.
• Договор на техобслуживание.
• Заключение о поверке.
• Документ, подтверждающий факт исправности счетчика.

Главными причинами этого являются:

• Разгерметизация прибора. В таком случае, на устройстве фиксируется запотевание стекла или периодически протекает вода.
• Неправильный монтаж прибора учета. Замена местами водомеров (холодного с горячим) или неправильное направление установки.
• Засорение фильтра. Попадание мусора становится причиной поломки счетчика. Необходимо систематически очищать фильтры, чтобы предотвратить проблему.
• Очень сильный напор.
• Несанкционированное вмешательство в работу измерительного прибора с помощью магнитов и подобных приспособлений.
• Превышение допустимой температуры в системе.

Остановка

Многие умельцы практикуют остановку водомеров с целью искажения реальной картины потребленной воды. На прибор воздействуют мощным магнитным полем, что останавливает счетчик или даже заставляет его отматывать показатели. Противозаконные способы способны вывести учетный механизм из строя, грозят штрафом. Нетрудно посчитать, что в случае выхода из строя прибора, сэкономленные средства не окупят сломанный счетчик.

Остановка счетчика воды Бетар

Остановка счетчика воды Бетар с помощью неодимового магнита и подобных приспособлений невозможна. Счетчик обладает антимагнитной защитой и выдерживает нагрузку магнитного поля до ста пятидесяти кА /м. Если все-таки производится воздействие на водомер, последствия могут быть самыми печальными: счетчик сломается, в отношении нарушителя будут применены большие штрафы. Использование пылесоса, мощного магнита, проволоки и подобного — противозаконно.

В случае обнаружения махинаций, штраф выписывается по такому алгоритму:

• Инспектор определяет время работы прибора под воздействием незаконных останавливающих приспособлений. Если это невозможно, берется термин с момента предыдущей поверки или установки счетчика.
• Производится полный перерасчет потребленной воды.
• Результат множится на тариф и увеличивается в десять раз.

Обнаружить несанкционированное воздействие удается во время проверки инспектором благодаря антимагнитным пломбам-наклейкам. Под воздействием магнитного поля на поверхности наклейки появляются разводы или она меняет свой цвет.

Технические характеристики водяного оборудования

Помимо температуры, с которой мы разобрались выше, неотъемлемым качеством устройства считается номинальное или предельно допустимое давление. Для модели традиционного горячего водоснабжения номинальным показателем признан 1 Мпа, чего достаточно для хорошего функционирования и выполнения задач. Обязательно чтобы паспорт к прибору подтверждал эту информацию.

Диаметр условного прохода потока воды составляет 16 мм, примерный расход воды через механизм порядка 1,5 кубометра/час, чувствителен к 0,015 куб/час. Присоединительные штуцеры, которые оснащены для крепления составляют 0,5 см. Все подробные технические характеристики предоставляет тематический сайт по продажам водомеров.

Более подробно об устройстве водомера вы можете узнать из нашего видео.

Снимаем показания со счетчика

Перед снятием показаний водомера, следует определить тип счетчика. Приборы бывают двух цветов. Красный счетчик применяется для учета расхода горячей воды, а прибор синего цвета – для учета расхода холодной воды.

На табло прибора есть восемь цифр. Первые пять – темно-серого цвета, три последние – красного. Последние цифры указывают на количество полученных литров, но для оплаты нужно считать кубы, поэтому три последние цифры не учитываются. Показания снимаются по первым цифрам. Например, после установки счетчика первоначально на табло будут одни нули. Спустя месяц будет отображено количество израсходованной воды. Например, вы увидите такой результат: 0012987. Из этого следует, что вы израсходовали двенадцать кубов и девятьсот восемьдесят семь литров воды. Оплачивая услугу, можно округлить показания со счетчика до тринадцати кубов и оплатить их.

Спустя месяц счетчик покажет новые данные. Чтобы посчитать количество кубов, нужно от новых сведений отнять данные за предыдущий месяц.

Рассчитать требуемую к оплате сумму просто: полученное количество кубов следует умножить на стоимость куба воды.

Будучи внимательным и оплачивая воду вовремя, не возникнут ошибки при оплате, не будут накапливаться задолженности.

Установка прибора учета

Монтаж водосчетчика выполняют пошагово по следующей инструкции:

1. Воду перекрывают с помощью внутриквартирных шаровых кранов либо отключают полностью стояк, если запорные устройства в квартире не установлены.
2. Прибор врезают в разрыв трубы ГВС (ХВС). На оба конца водопровода монтируют фитинги под штуцера.
3. Установить устройство нужно строго по направлению движения воды – на приборе оно обозначено стрелкой.
4. Перед водомером устанавливают фильтр грубой очистки, а после – обратный клапан.
5. Соединения герметизируют ФУМ-лентой.
6. Проверяют герметичность соединений, открыв подачу воды и кран смесителя.

Во время контрольной проверки обращают внимание на работу самого изделия: плавность хода крыльчатки, вращение барабанов

Комплектность и особенности монтажа

Для защиты от большого давления в водопроводной сети перед водомером можно установить регулятор давления воды. Также перед счетчиком устанавливается кран и осадной фильтр или кран-фильтр для предотвращения засорения крыльчатки. После счетчика воды устанавливают обратный клапан.

Монтаж лучше доверить квалифицированному мастеру. Если же решили установить его сами, то нужно знать несколько нюансов:

На резьбовые соединения нужно намотать уплотнитель. Это может быть или пакля с краской или герметиком, или фум-лента, или уплотнительная нить. В любом случае наматывать на резьбу нужно всегда по часовой стрелке

Важно правильно определить толщину намотки. При недостаточной намотке появятся протечки, а при чрезмерной весь уплотнитель просто слезет с резьбы и тоже будет протекать

Также надо следить, чтобы остатки уплотнителя не попали в трубу системы водоснабжения.
Не допускать перекосов всей конструкции. При незначительных перекосах возможны протечки на соединениях, а при сильном перекосе конструкция основного корпуса может дать трещину.
Стрелка на корпусе должна быть расположена по направлению движения воды.
После установки нужно обязательно проверить конструкцию на протекание. Малейшую течь лучше устранить до опломбирования, поскольку потом это будет сделать проблематично.
Все сварочные работы на участке нужно провести до установки счетчика.

После монтажа нужно обратиться к поставщику воды для опломбирования водомера. Верхняя часть водяного счетчика «Бетар» вращается, так что можно повернуть ее так, чтобы было удобно считывать показания.
