Счетчики на отопление в квартиру: разновидности, выбор, установка

Как выбрать оптимальный теплосчетчик?

Разновидностей тепломеров достаточно много, но для установки в квартире наиболее приспособлены 5 видов:

• механические (иначе – тахометрические);
• электромагнитные;
• вихревые;
• ультразвуковые;
• накладные датчики на батареи.

Механические тепломеры так называют от того что расход теплоносителя определяется при помощи погруженной в него крыльчатки. С помощью 2-х датчиков, которые врезаются в подающий и обратный трубопроводы определяется разность температур. Исходя из этих данных, вычислитель выдает результат расхода тепловой энергии. Теплосчетчики данного типа стоят достаточно дешево, но при этом очень требовательны к качеству теплоносителя.

Организации занимающиеся поставкой тепла не особо жалуют подобные приборы не столько по причине чувствительности к качеству теплоносителя сколько из-за того, что, по словам специалистов данный тип приборов слабо защищен от внешнего воздействия на него посторонними лицами с целью занизить показания.

Электромагнитные счетчики. Данный тип счетчика работают по принципу возникновения электрического тока при прохождении теплоносителя через магнитное поле. Эти приборы довольно стабильны и достаточно успешно используются. Неточность измерений может возникнуть если в теплоносители могут появится примеси или во время установке некачественно соединены провода.

Вихревые тепломеры. Данный вид оборудования работает по принципу оценки вихрей, которые образуются за препятствием, которое располагается на пути теплоносителя. Монтируется как на горизонтальных, так и на вертикальных трубопроводах. Эти счетчики очень чувствительны к наличию воздуха в системе, а также требовательны к качеству примесей в теплоносителе и качеству сварочных работ.

Для их правильной работы нужно установить магнитно-сетчатый фильтр. Отложения внутри трубопровода не мешают правильной работе прибора. Большие требования данный прибор предъявляет размерам прямых участков трубопровода до и после расходомера.

Ультразвуковые тепломеры практически не обладают недостатками. Они не требовательны к качеству теплоносителя, так как его расход определяется при помощи проходящего через рабочее сечение ультразвуком. Разность температур вычисляется при помощи датчиков установленных на подаче и обратке. Единственный минус — данный прибор дороже механического как минимум на 15%, зато управляющие компании рекомендуют данные приборы для установки. И это логично, так как в работу данного устройства невозможно вмешаться.

Тепломеры, монтируемые на батарею, измеряют температуру на ее поверхности и температуру воздуха внутри помещения. После чего вычислитель выдает данные о потребленном тепле, основываясь на паспортных данных о мощности радиатора, которые вводятся вручную.

Данный тип прибора вряд ли примет на эксплуатацию компания, поставляющая теплоэнергию, но при наличии общедомового тепломера, данный прибор поможет более точно рассчитать потребленное тепло в каждой квартире, но при этом нужно учитывать, что данные приборы должны быть установлены в каждом помещении.

Как и любой прибор учета и измерения теплосчетчик должен иметь паспорт и сертификат. Документы должны обязательно указывать данные о первичной поверке, которая была проведена производителем. Данная информация также должна быть указана и на корпусе прибора в виде специального клейма либо наклейки. Во время эксплуатации данные приборы должны в обязательном порядке проходить периодическую поверку. Ее сроки зависят от типа прибора. В среднем поверка производится раз в четыре года.

Какой установить: индивидуальный или общедомовой?

Вариантов установки счетчика может быть два: общедомовой тепломер или индивидуальный в квартиру. И каждого варианта свои преимущества и недостатки.

Вариант № 1 – общедомовой тепловой счетчик.
Для жильцов многоквартирного дома учет тепла можно вести установив общедомовой тепломер на отопление в многоквартирном доме. Кстати, данное решение является наиболее дешевым. Ведь сама стоимость самого счетчика, которая является весьма приличной, и цена его монтажа будет разделена среди владельцев квартир многоэтажки. В результате сумма, которую придется заплатить, будет не столь высока.

Данные со счетчика снимаются ежемесячно. А полученную сумму распределяют между квартирами соответственно с ее площадью. Также если поставщиком услуги не соблюдается температура, которая указана в контракте, то согласно закону он обязан вернуть жильцам уплаченные деньги. Но перед тем как установить счетчик такого типа, стоит соблюсти некоторые нюансы.

Для начала нужно провести общедомовое собрание, опросить всех желающих поставить счетчик учета тепла. Необходимо обсудить особенности последующей установки тепломера, а также выбрать того кем будут сниматься показания счетчика и выписываться квитанции для оплаты тепловой энергии. Результат собрания обязательно должен быть зафиксирован в протоколе, после чего в управляющую компанию можно направить письменное заявление о желании жильцов установить прибор учета тепловой энергии.

Со стороны монтажа наиболее экономичными являются общедомовые тепловые счетчики на отопление. Но есть ряд моментов, которые уменьшают его эффективность по экономии бюджетных средств в дальнейшем. Например, теплопотери могут возникнуть из-за слабо утепленных подъездов или квартир других жильцов, и за тепло придется платить больше.

Вариант № 2 – индивидуальные приборы учета.
Несомненно, обустройство общедомового тепломера дешевле, однако в дальнейшем особого экономического эффекта от него ждать не стоит. По этой причине многие потребители выбирают индивидуальные теплосчетчики, монтаж которых осуществляется непосредственно в квартире. Монтаж такого прибора стоит гораздо дороже, но и результат от его использования гораздо выше. За тепло будете платить меньше, чем по общедомовому счетчику!

Важно понимать, как работает счетчик отопления: на каждый радиатор в квартире монтируется распределитель. Их задача состоит в фиксировании температуры и ее перепадов в течение месяца

Исходя из этих данных, рассчитывается оплата тепловой энергии.

Но прежде чем начинать какие-либо подготовительные мероприятия для установки прибора учета, нужно ознакомиться с некоторыми техническими ограничениями. Теплосчетчик устанавливается на стояк, который ведет в квартиру. Старые многоквартирные дома зачастую оборудованы вертикальной разводкой труб. Из этого следует, что в квартиру может входить несколько стояков, на каждый из которых нужно монтировать тепломер, что весьма существенно бьет по бюджету. Выходом из такой ситуации может стать установка специальных счетчиков на радиаторы отопления.

Производители тепломеров рекомендуют в домах с вертикальной разводкой монтировать так называемые распределители, задачей которых является замер расхода теплоносителя, основываясь на разности температур, на поверхности радиатора и в воздухе помещения.

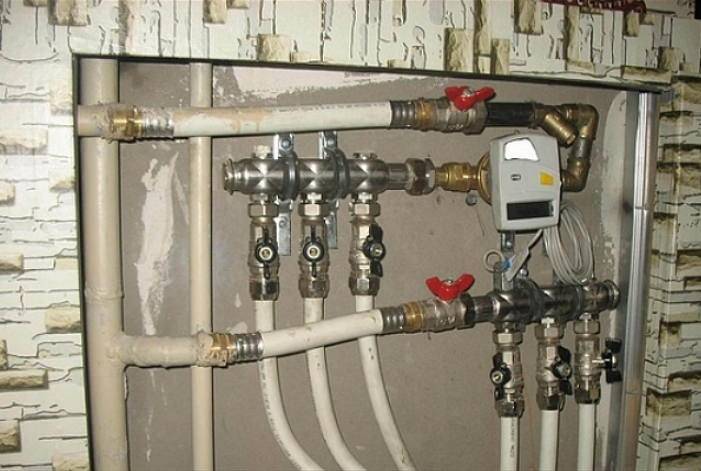

Здания, где выполнена горизонтальная разводка, монтаж любых тепломеров ничем не осложнен. Компактные устройства устанавливаются на трубу, которая подает теплоноситель в жилое помещение. Иногда бывает, что теплосчётчики устанавливаются на обратном трубопроводе, у них другой принцип работы.

Необходимость установки теплосчетчика

тепловой счетчик на отоплениеПосле установки теплосчетчика получать счета с гораздо меньшими суммами к оплате можно только, если выполнен ряд мероприятий, среди которых:

• качественное утепление дома;
• добротное выполнение остекления в подъездах;
• замена оконных рам на металлопластиковые изделия;
• закрытие фасадов «шубой», сделанной из пенопласта или минваты.

теплоснабжения многоквартирного домаУстановка теплосчетчика в квартире – актуальное решениеДанный закон был принят по ряду причин:

1. Для обеспечения более точного и справедливого распределения сумм оплаты.
2. С целью стимулирования жильцов многоквартирных домов экономнее относиться к теплоснабжению. Экономические рычаги влияния более действенны, чем уговоры. Когда люди знают, что брошенная распахнутая дверь или разбитое стекло в подъезде, отразятся на семейном бюджете, они будут более бережно относиться к общедомовому имуществу.
3. Теперь потребители коммунальных услуг должны самостоятельно заботиться о состоянии подъездов и дома в целом, а не коммунальные службы. Ранее проблемы с утеплением чердаков и подвалов решались силами работников управляющих компаний за определенную плату.

3 Виды и принцип работы устройств

На рынке представлено несколько вариантов общедомовых счётчиков разной стоимости, отличающиеся конструкцией и способом снятия показаний. Для того чтобы понять, какой прибор более выгодно купить, необходимо иметь представления о характеристиках каждого типа:

1. 1. Тахометрическая модель. Конструкция состоит из роторного водомера и вычислителей тепла, возможна комплектация счётчика крыльчатыми частями. Простота устройства означает его небольшую стоимость (от 6 тыс. рублей) как в закупке, так и в проведении монтажных работ. Правда, к нему понадобятся дополнительные комплектующие, например, фитинги, запорная арматура и магнитно-механический фильтр. Модель является самой популярной среди пользователей. Срок ее службы достигает 6 лет. Ограничением к установке может стать наличие жёсткого теплоносителя в системе отопления.
2. 2. Вихревая модель. По названию понятно, что принцип работы прибора заключается в создании теплоносителем завихрений. Такой эффект получается благодаря установке препятствий внутри устройства. Более широкие возможности для проведения монтажа делают стоимость этого счётчика выше, чем у предыдущего оборудования. Здесь возможна как вертикальная, так и горизонтальная установка модели на участках отопительной системы. Этот вид является оптимальным вариантом для многоэтажек, жильцы которых не хотят переплачивать за дополнительные функции. Из плюсов можно отметить экономичность в потреблении электроэнергии, поскольку оборудование снабжено батарейкой. Цена устройства составляет в среднем 15 тыс. рублей без учёта стоимости фильтра.
3. 3. Электромагнитная модель. Цена прибора варьируется от 15 до 17 тыс. рублей в зависимости от производителя. Несмотря на это, счётчик требует регулярного обслуживания, поскольку принцип его работы — генерация малых токов. Неквалифицированный монтаж может привести к тому, что устройство будет показывать неверные показания. Теплосчётчик довольно точный при условии правильного обслуживания и эксплуатации. С ним экономия может достигать 40%.
4. 4. Ультразвуковая модель. Прибор получает показания в момент, когда волна ультразвука проходит через поток теплоносителя. Чем больше скорость потока носителя тепла, тем дольше счётчик будет регистрировать параметры. Устройство рекомендуют устанавливать в новостройках или домах, где установлена новая система отопления. Наличие примесей и отложений сильно снижает точность данных и уменьшает срок эксплуатации прибора. Стоимость модели может достигать 48 тыс. рублей.

Учет необходимого количества тепла в квартире

Рассчитывается количество тепла с помощью тепловычислителя. Программа работает по алгоритму, на который влияют следующие факторы:

• вид теплоносителя в системе (пар или жидкость);
• тип отопительной системы (закрытая или открытая);
• структура системы, по которой отпускается тепло.

Расчет относителен, так как формируется из множества отдельных величин и на каждом этапе неизбежно возникают погрешности (в норме до ±4%). Принцип измерения основывается на том, что при прохождении через отопительную систему, теплоноситель отдает тепло помещениям, именно оно считается израсходованным потребителем.

Измеряется количество теплоты в Гкал/ч (гигакаллориях в час), когда для произведения берется масса теплоносителя, прошедшего через прибор, или в кВт/ч (киловаттах в час), если фиксировался объем. По следующим формулам:

Q=Qm×k×(t1-t2)×t (Гкал/ч) или Q=V×k×(t1-t2) (в кВт/ч).

Qm — масса в тоннах,

t1 — температура при входе,

t2 — температура при выходе,

V — объем в кубических метрах,

T — время в часах,

K — тепловой коэффициент по ГОСТу,

Q — количество отданного в помещения тепла.

3 Разновидности приборов

Механические работают благодаря тому, что во время прохождения через них теплоносителя вращается специальная деталь. Каждый оборот обозначает определенный объем воды. Устройство фиксирует количество оборотов и делает дальнейшие расчеты. Модели могут быть крыльчатыми и турбинными, что зависит от вида вращающейся детали. Бывают и другие разновидности приборов, но эти встречаются чаще всего. У устройства есть несколько преимуществ:

• простота и надежность конструкции позволяет установить ее без проблем и успешно эксплуатировать на протяжении длительного периода;
• прибор не требует подключения к источнику электроэнергии, что уменьшает ее затраты и размер коммунальных платежей;
• показатели приспособления стабильны при любых обстоятельствах;
• стоимость прибора доступная;
• установить счетчик просто, разрешается монтировать его в любом положении, что также облегчает задачу.

Важным условием считается установка фильтра грубой очистки, который обеспечит более точные показания. При его отсутствии они сильно искажаются. К недостаткам приспособления можно отнести менее продолжительный срок службы и быстрое изнашивание выпирающих деталей. Стоит также отметить, что при значительном уменьшении объема теплоносителя в системе прибор не будет фиксировать его циркулирование и количество.
