Сетка для фильтра скважины — виды и характеристики

Материалы изготовления труб для фильтров

Так как фильтр является продолжением обсадной колонны, то его изготавливают из аналогичных с ней материалов.

Если используют обсадку из металлического трубопровода, для его изготовления используют высокоуглеродистую сталь, менее подверженную коррозии, чем сплавы низких марок (обыкновенного качества) от Ст-0 до Ст-6. Данные низкоуглеродистые стали к тому же слишком мягки и их резьбовое соединение легко деформируется.

Для изготовления обсадки лучше подходит углеродистая качественная сталь марок Ст-11, Ст-15, Ст-18, Ст-20, Ст-25, Ст-35, Ст-40, Ст-45.

Но так материалы с высоким содержанием углерода трудно поддаются обработке и нарезанию на них резьбы, оптимальные варианты для изготовления стальных обсадных колонн — марки из диапазона от Ст-15 до Ст-25.

Иногда на конце обсадной колонны используют в качестве фильтра трубу из нержавейки с прорезями или отверстиями, которую подсоединяют к стальной обсадке при помощи резьбы.

Некоторые отечественные производители выпускают стальную обсадку в полимерной оболочке, предотвращающую ее коррозию.

Рис. 5 Стальные щелевые трубы обсадки

Что касается полимеров, то основные материалы для производства труб обсадки:

Непластифицированный поливинилхлорид (НПВХ). Полимер обладает относительно высокой плотностью по сравнению с аналогичными материалами, благодаря чему колонна из него не всплывает. Поливинилхлорид экологичен, препятствует росту бактерий на трубных стенках, имеет низкий коэффициент температурного расширения в сравнении с другими пластиками.

Благодаря своим особенностям, относительно невысокой стоимости, НПВХ занимает лидирующее положение по использованию в скважинных обсадных колоннах.

Морозостойкий полипропилен (МПП). Имеет самую низкую плотность из всех материалов обсадных колонн, благодаря чему ее вес ниже других, а нагрузка на стыковые резьбовые соединения минимальна.

Материал имеет относительно высокий коэффициент линейного удлинения, обсадные трубы из него не так часто встречаются на рынке, как НПВХ.

Рис. 6 Полимерные фильтрующие трубы со щелями и отверстиями, торцевые заглушки

Полиэтилен низкого давления (ПНД). В быту такие трубопроводы черного цвета с синей полосой используют для подачи воды в дом от скважин при подземной прокладке. Материал отличается высокой эластичностью, пластичностью и недостаточно жесток для самостоятельной прокладки обсадных колонн больших размеров. Его рационально использовать внутри стальной колонны как коррозионностойкую оболочку.

Из сплошного полипропиленового трубопровода диаметрами 25, 32 или 40 мм устраивают обсадку неглубоких абиссинских скважин, монтируя непосредственно в конце трубного отрезка самодельный фильтратор.

Полиэтилен высокого давления ПВД. Это довольно редкий гость на рынке обсадных трубопроводов плотностью чуть ниже, чем у полиэтилена низкого давления. Материал плохо переносит температурные перепады, имеет высокий температурный коэффициент линейного расширения, химически стоек к агрессивным веществам. Благодаря малому количеству содержащихся в его составе примесей отличается высокой экологичностью.

Все полимерные трубы для обсадок выпускают синего (голубого) цвета (исключением может быть ПНД), поэтому визуально отличить их друг от друга довольно сложно. Соединение трубопровода производится на резьбу или в расширенные раструбы с резьбой.

Длина труб — может находиться в пределах от 2 до 6 м.

Стоит отметить, что многие производители выпускают готовые фильтры для скважин на воду из полимерных труб заводского изготовления со щелевыми прорезями или сквозными отверстиями.

Рис. 7 Типы плетения сеток

Каким требованиям должен соответствовать фильтр для скважины

Материал устройства не должен придавать привкус воде. Бурильщики могут предложить включенное в стоимость работ устройство с некоторыми элементами (например, каркасом, наружным креплением) из оцинкованной стали. Он прослужит не более 7 лет и постепенно начнет отдавать в водяной столб опасный для здоровья оксид цинка.

При желании изготовить устройство, комбинируя разные материалы, надо учесть, что сталь и пластик имеют разные свойства, поэтому в месте соединения фильтровой поверхности из нержавейки с полиэтиленовой трубой-основой со временем может образоваться зазор. Потеря герметичности соединения может привести к непригодности скважины.

Виды фильтров для скважины.

Фильтры всех конструкций должны соответствовать таким требованиям:

• экологическая безопасность;
• устойчивость к коррозии;
• хорошая пропускная способность;
• доступная цена.

Конструкция должна обеспечить максимальный приток воды в скважину

При самодельном изготовлении необходимо обратить внимание на уровень сложности реализации проекта и рассчитать его себестоимость

Чтобы работа фильтра была эффективной, надо верно подобрать его размеры, правильно сделать и установить.

Когда необходима фильтрация?

В очистке фильтром нуждается вода из любой скважины. Даже, если все химические показатели в норме, необходима обычная механическая очистка.

С этим успешно справляется фильтр грубой очистки, задача которого:

• предотвратить попадание в воду различных механических примесей,
• защитить оборудование скважины от преждевременного износа.

Если вода из скважины используется для водоснабжения всего дома, мелкие частицы породы могут стать причиной поломки запорных элементов водопровода и привести к поломке всей системы.

Установка механического скважинного фильтра – первая ступень очистки.

Виды последующих фильтров будут зависеть от результата химического анализа, который покажет, какие элементы необходимо отфильтровать.

Если вода имеет повышенные показатели жесткости, высокой уровень содержания железа или сероводорода необходима установка дополнительных систем фильтрации.

Они помогут:

• Вывести вредные компоненты;
• Органические соединения;
• Смягчат воду;
• Улучшат ее вкусовые качества;
• Сделают безопасной для питья.

Сетчатый фильтр

Сетчатый фильтр для скважины эксплуатируется в подвижных грунтах с высоким содержанием песчаных и глинистых соединений. Для дополнительной защиты сетки предусмотрено наличие каркаса жесткости из арматурных прутьев или стальной проволоки.

Фильтр изготавливается из нержавеющей стали или пищевого полимера. Для защиты используется сетка с ячейками квадратной, многослойной или геометрически сложной формы. Размер ячеек определяется диаметром частиц, содержащихся в воде.

К преимуществам сетчатого устройства относят:

• долговечность и простоту конструкции,
• компактные габариты,
• легкость установки,
• доступность ремонта или замены.

Среди недостатков фильтра выделяют высокую стоимость, низкую производительность гидросооружения и невозможность фильтрации примесей мелкой дисперсии.

Самостоятельно изготовить устройство достаточно просто:

1. Получение заключения о химическом составе воды для определения размеров взвешенных частиц.
2. Проведение замера разреза скважины для установки фильтра.
3. Выбор сетки для фильтрации с ячейками размером от 0,13 до 3,1 мм.
4. Сборка элементов в единую конструкцию.

Щелевые конструкции фильтров

Наряду с дырчатыми фильтрами в трещиноватых и склонных к обрушению породах используются щелевые системы. Они более предпочтительны по своей конструкции, поскольку имеют большую, чем дырчатые, пропускную способность. На их поверхности нет «глухих» зон, и площадь одной щели в сто раз превосходит площадь отверстия.

Главным недостатком сооружения считается меньшая прочность на изгиб, поэтому при изготовлении обязательно предусматриваются так называемые «пояса жесткости» – сплошные участки без перфорации.

Щелевой фильтр имеет большую, чем дырчатый пропускную способность

Чтобы самостоятельно изготовить щелевой фильтр для скважины понадобится подготовить трубу и инструмент для фрезерования или газовый резак, в зависимости от того, как будут выполняться отверстия. Размеры ширины щелей исходя из состава породы могут варьироваться от 3 и до 5 мм, длины – от 25 и до 75 мм. Располагают отверстия как в поясном так, и в шахматном порядке. Поверх может накладываться металлическая сетка.

Подобрать сетку довольно просто. Она может быть квадратного либо галунного плетения. Опыт показывает, что лучшая прочность и проницаемость у латунной сетки галунного плетения. Подобрать размер отверстий так же несложно. Для этого через несколько сеток просеивают сухой песок. Выбирают ту, которая пропускает, в среднем, примерно половину. Однако для особо мелких песков вполне подойдет и вариант, пропустивший порядка 70%, а для крупных фракций – 25%.

Виды сеток для фильтра: под буквой «а» галунное плетение, под «б» — квадратное

Грамотное изготовление фильтра для скважины предполагает и определение размеров песка, чтобы как можно более точно подобрать сетку. Сделать это можно самостоятельно, высыпав немного сухого песка на миллиметровую бумагу. Крупными считаются частички величиной от 0,5 до 1 мм, средними – от 0,25 до 0,5 мм и мелкими – от 0,1 до 0,25 мм. Сетки галунного плетения имеют особую маркировку в виде дроби. В числителе указано количество проволок в основе, в знаменателе – в утке, из расчета на квадрат размером 25х25 мм. Если фильтр будет работать с гравием, то сетку выбирают только с квадратным плетением.

Перед тем, как наложить сетку, на фильтр спирально наматывают стальную нержавеющую проволоку шагом 15-25 мм. Диаметр проволоки – 3 мм. Через каждые 0,5 м по длине каркаса ее точечно припаивают, обеспечивая максимальную прочность. Сетку внахлест надевают на трубу и стягивают проволокой по спирали. Шаг – 50-100 мм. Каждый виток после закручивания перегибают под стяжку пассатижами. Так же сетку можно припаять. Для этого сначала крепят один край, а затем внахлест на него – второй. Таким способом можно самостоятельно изготовить лучший фильтр для скважины на песок, каковым считается щелевая конструкция с сеткой.

Первичная очистка воды

Вся вода, поступающая в рабочую зону скважины с водоносного горизонта, имеет определенной количество механических примесей. Для предварительной очистки воды применяются фильтры различной конструкции, это может быть сетка фильтровальная для обсадных труб или другие модели очистительных устройств.

Чаще всего применяются фильтры следующих конструкций:

• Гравитационный
• Гравийный
• Щелевой
• Проволочный
• Сетчатый

Выбор определенной конструкции должен основываться на особенностях грунта, в котором пробурена скважина:

• Для грунта с большим содержанием глины и суглинков лучше всего подойдет гравитационный или гравийный фильтр, сетка в таких условиях быстро забьется, что приведет к уменьшению водопритока.
• Для гравийной почвы лучше всего применять щелевую конструкцию, основным элементом которой будет металлическая фильтровальная сетка.
• Для песчаного грунта лучше всего применять сетку с ячейкой мелкого размера (идеальным вариантом считается так называемое галунное плетение).

В любом случае, выбор конструкции фильтра лучше всего доверить специалисту, который сможет учесть все нюансы, которые могут влиять на качество очистки воды.

Если же водяная скважина бурится самостоятельно, такое возможно при незначительной глубине водоносных слоев, выбрать сетку можно следующим способом.

Плюсы и минусы

Бурение малогабаритной установкой Как и любой источник, рассматриваемые сооружения имеют свои положительные и отрицательные стороны.

К достоинствам можно отнести:

• короткий срок выполнения буровых работ (один-два дня при отсутствии затруднений);
• проходка производится малогабаритной установкой, что удобно при проведении работ в труднодоступных местах или на ограниченной территории;
• не требует получения разрешений и лицензирования;
• долгий срок службы при правильной эксплуатации;
• простой доступ к размещенному в скважине оборудованию, что позволяет быстро извлечь насос для обслуживания или ремонта;
• итоговая стоимость работ значительно ниже, чем при бурении артезианских источников.

Из недостатков специалисты выделяют следующие:

• низкая предсказуемость формирования водоносного горизонта;
• водоносный слой расположен близко к поверхности, что влияет на качество воды, в которую попадают химикаты и органика с поверхности;
• объем зависит от уровня осадков;
• риск заиливания;
• невысокий дебит;
• требует регулярной очистки скважины.

Советы по выбору фильтра

Какой фильтр для скважины следует мастерить на своем садовом участке? Существуют некоторые хитрости, помогающие определиться в этом:

1. Выбор водофильтра следует делать согласно размеру частиц породы, окружающих стенки скважины. Чем они меньше, тем меньше должны быть ячейки фильтрующего элемента.
2. Для глубоководных конструкций следует брать металлические детали, так как пластиковые могут не выдержать прилагаемых к ним сил.
3. Желательно на скважинах делать фильтрующие установки, так как от этого будет улучшаться качество воды. Браться за такую работу следует после изучения дополнительной литературы либо консультирования у специалиста.

(1 оценок, среднее: 5,00 из 5) Предыдущая запись Станок для бурения скважин

Следующая запись Как очистить воду из дачных колодцев

Изготовления фильтра своими руками

 Для этого вам понадобится:

-Сетка с мелкой перфорацией, либо специальный материал;

— Толстая проволока.

«И всё?» — спросите Вы. – «Да» — скажу я вам. Значит, после того, как вы нашли все необходимые материалы, берете трубу, надежно закрепляете на твердой поверхности, чтобы она не раскачивалась, и дрелью делаете перфорацию конца трубы, на расстоянии до20 смот конца. Отверстия стоит делать на близком расстоянии друг от друга, шаг примерно в 0,7-1 см.

Сверлите, пока хватит сил. Помните, что площадь, на которой будут располагаться отверстия должна полностью закрываться фильтром, потому будьте внимательны. Как только отверстия просверлены, на них необходимо намотать проволоку. Просто берете толстую алюминиевую проволоку, и наматываете её на трубу до конца отверстий. Это необходимо для того, чтобы создать каркас, на который будет ложиться фильтрующий материал. Расстояние от витка, до витка (шаг) = 2,5 -3 см.

  По поводу материала для обтяжки фильтра. Здесь есть варианты. Можно использовать как металлическую сетку с очень мелкой сеточкой, либо же, попытаться найти в специализированных магазинах фильтрующий материал. Он будет представлять собой тугую ткань, либо пластик. Возможно, в таких магазинах вы найдете и армирующие кольца подходящего диаметра для Вашей трубы. Покупая пластиковый фильтр, выбирайте материал потолще, чтобы не прогибался, и не сломался при установке на место.

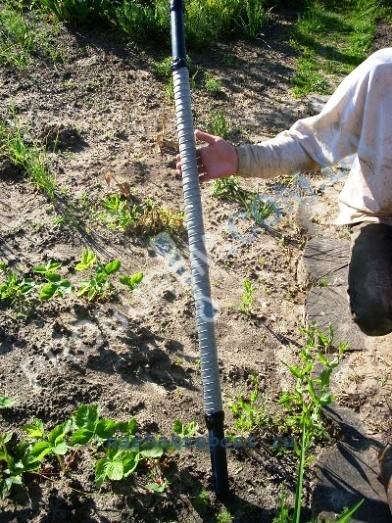

 Итак, когда вы определились с материалом, необходимо аккуратно намотать его одним слоем вокруг проволоки на трубе и хорошенько закрепить. Скреплять лучше всего сварочным аппаратом, если это металлическая сетка, или специальным, влагостойким клеем, если это  изолирующий материал. Не используйте токсичный клей, воду, прошедшую через этот фильтр, вам потом всё-таки пить.

Надежно «сшить» материал и закрепить его на конце трубы – это очень важный момент. Если этого не сделать, есть вероятность, что фильтр может сползти, а значит, либо он вообще не будет фильтровать, либо может перекрыть доступ к воде. Поверьте, оба варианта совсем не хороши и русское «авось» здесь не пройдет, иначе в лучшем случае придется пить воду с песочком, а в худшем, вы её и вовсе не увидите.

Кстати, рекомендую вам подготовить трубу до того, как начнете сверлить скважину. Недавно сделанная скважина имеет свойство быстро затягиваться, а это значит, что если сразу после того, как ее просверлили, не установить трубу с приделанным фильтром, придется проделывать работу заново, т.к. грунтовые воды сделают свое дело, и скважина заполнится водой и песком.

И ещё один совет, учтите, нет вечных вещей, так и фильтры для скважины порою выходят из строя или попросту забиваются, а значит, придется иногда доставать и чистить его, возможно, менять какие-то части, сетку, например. Потому, при  монтаже трубы, не стоит всё вокруг наглухо заливать цементом, ведь со временем, всё равно потребуется достать трубу из земли и провести профилактическую работу.

Я искренне надеюсь, что вышеописанные советы помогут вам при выкапывании скважины и установке фильтра своими руками. Всё, что делается вами лично – это гарант экологичности и надежности.
