Сифон для кухонных моек — виды, устройство и монтаж

Конструкции сифонов для кухни

Так называется приспособление, предназначенное для отведения стоков на кухне, в ванной комнате. Устанавливается под раковиной, умывальником или ванной. Применяется такой сантехнический прибор для задержки большей части загрязнений. Одновременно сифон предотвращает распространение неприятного запаха из канализации в помещение.

Существуют следующие модели сифонов:

1. Бутылочный сифон. Это устройство оснащено колбой, от которой отводится трубка, подключаемая к канализации. Такая модель считается наиболее удобной и эффективной при эксплуатации. Однако она отличается крупными габаритами, поэтому подобные конструкции устанавливаются не везде.
2. Трубный или коленный. Его главная особенность заключается в отсутствии колбы. Функцию гидрозатвора в данном случае выполняет колено — изогнутый участок трубки, в котором задерживается небольшое количество воды. Такая конструкция отличается жесткостью и крупными габаритами. В результате она не всегда подходит для установки под мойку на кухне.
3. Гофрированный. Является разновидностью трубного сифона. Он достаточно гибкий и легко изменяет форму благодаря множеству ребер жесткости, соединенных полимерным материалом. Недостатком такой конструкции является задержка загрязнений в трубке, т.к. внутри стенки сифона негладкие.
4. Плоский. Эта конструкция используется для монтажа под раковиной, если в тумбе нет места, например, когда там установлена посудомоечная машина.

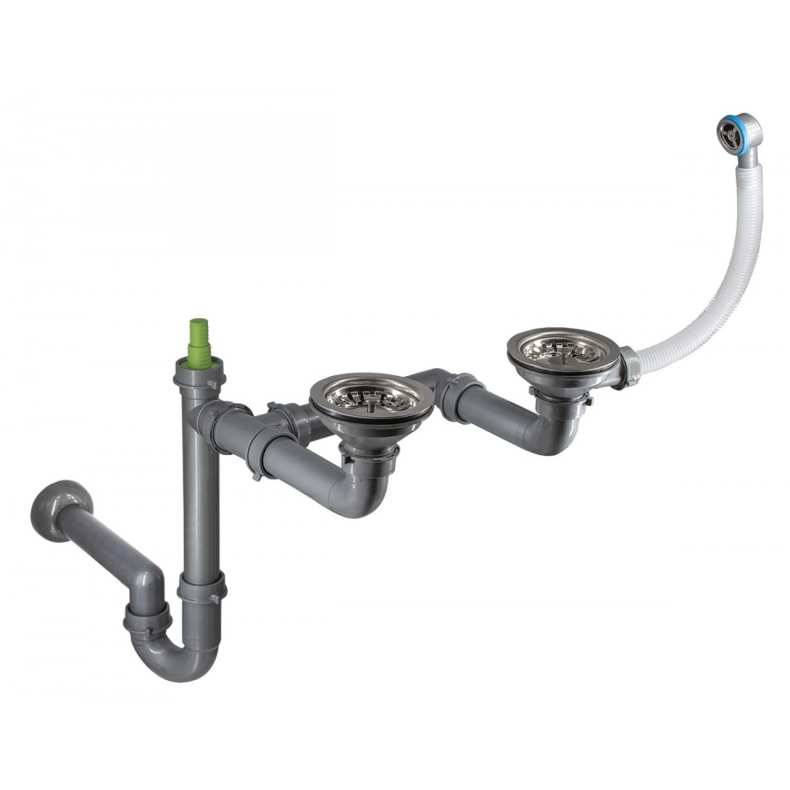

5. Двойной сифон. Применяется для фиксации под мойкой с двумя чашами.
6. Модель с дополнительным выпуском для подключения посудомоечной или стиральной машины. Этот вариант устанавливается в том случае, если планируется покупка бытовой техники.
7. Устройство с переливом. Эта модель используется для предотвращения образования протечек. Под мойкой крепится колба, вверх от которой уходит гибкий шланг, соединяющий ее с отверстием перелива.

В зависимости от материала сифоны бывают:

Конструкция сифона для раковины.

• пластиковые;
• металлические.

Преимущества пластиковых сифонов:

• длительный срок службы — сифон эксплуатируется на протяжении 10 лет и более;
• малый вес: конструкция мойки на тумбе из ДСП не утяжеляется;
• устойчивость к воздействию перепадов температур, химических веществ;
• большой выбор моделей.

Трубные сифоны

Представляет собой тот же изогнутый гофрированный сифон только сделанный уже изогнутым и из твёрдого пластика, за вас уже всё сделали остаёться только прикрутить и пользоваться.

• Радует, что опять же действует схема «прикрутил и забыл». Сифон не требует разборки для чистки, достаточно будет просто залить специальную химию внутрь и подождать.
• Сифон не отличается высокой компактность и подойдёт не всем раковинам за счёт габаритных размеров.
• Так же, довольно сложен в установке и сборки. Вам придётся вызвать сантехника для его установки, если вы совсем не обладаете знаниями, что и куда должно крепиться и как собираться, но всегда можно посмотреть пару видео и разобраться самому.

Сборка

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

• Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.
• Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
• Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
• Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
• Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.
• Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Инструкция по сборке

Пластиковый бутылочный сифон для кухонной мойки со сливным отверстием Ø50 мм, с гибкой гофрированной трубой, подключение к канализации: Ø40/50 мм, цвет: белый, длина винта сливной решётки: 70 мм, материал решётки: нержавеющая сталь.

Подготавливают материал для стыковки и герметизации: силиконовый герметик и пистолет для работы с тубой. Из инструмента понадобятся:

• нож, фигурная и плоска отвертки, плоскогубцы;
• болгарка с кругом по металлу (не всегда).

Вначале старое устройство снимают

Для этого откручивают гайку, сверху поворачивая против часовой стрелки, осторожно вытаскивают боковой отвод из сифона и снимают сам узел с патрубка мойки. Уплотнители необходимо убрать, поддевая их отверткой

Если не поддаются, можно срезать ножом по частям.

Нижний конец, который заделан в канализационном раструбе, вынимают, проворачивая из стороны в сторону. Сточную трубу для удобства придерживают рукой. На время замены в канализационный раструб помещают туго свернутую тряпку или газету, чтобы перекрыть запахи.

Ремонт сифона

Если сливное устройство начинает подтекать, причин неисправности может быть несколько:

• некачественная установка – неправильная стыковка соединений, перекошенная резьба, не до конца затянутые накидные гайки, использование неподходящих прокладок;
• засор;
• износ уплотнений – со временем прокладки твердеют и сжимаются, поэтому начинают пропускать воду;
• повреждения – трещины или сколы.

Для ремонта необходимо снизу установить емкость для слива жидкости.

• При неудовлетворительном качестве сборки изделие просто требуется разобрать и собрать правильно.
• При засоре нижнюю часть сифона нужно открутить, затем прочистить канализацию тросом или проволокой.
• В месте, где слив течет, резиновое уплотнение меняется на новое, смазанное вазелином или жидким мылом. При этом стыки обрабатываются герметиком.

Треснувший сифон желательно сразу же заменить. Если по какой-то причине это невозможно, для ремонта понадобится эпоксидный клей и бинт или стеклоткань. Треснувшая деталь – труба или колба – просушивается, обрабатывается наждачкой и растворителем. Клей разводится по инструкции, наносится на поверхность детали, затем она обворачивается бинтом или тканью. После застывания состава устройство готово к использованию.

Виды изделий

Сегодня в продаже можно встретить сифоны с переливом различной формы. Применять их можно при установке унитаза, раковины и мойки. Если вы решили установить раковину, то стоит использовать изделие бутылочного, гофрированного и трубного типа.

Бутылочный для ванной

Такой вид сифона носит такое название по той причине, что главная его часть по внешнему виду напоминает колбу. От нее отходит выпуск, который соединяют с канализацией. Еще имеется сливная труба, она подводится вплотную к отверстию для слива.

Бутылочные сифоны активно применяют для монтажа раковины в ванной комнате. Главными преимуществами его можно считать:

• процесс очистки сифона может происходить без полного его демонтажа;
• можно выполнить дополнительное присоединение отводного патрубка, к которому подключается труба для слива от стиралки.

Сифон бутылочного типа пользуется большим спросом по той причине, что если вы потерли в машинке какое-нибудь украшение небольшого размера, то оно никак не попадет в канализацию. Отыскать его вы сможете в отстойник сифона. К минусам изделия можно отнести множество соединений, которые со временем могут потечь.

Сифон-гофра

Этот вид изделия относится к самым простым. Он имеет вид гофрированной трубы, выполненной из пластика. Фиксация сифона происходит в виде буквы «S» при помощи хомута.

К достоинствам такой продукции можно отнести:

1. Малое число соединений, следовательно, поэтому такой сифон редко протекает под раковиной.
2. Гофра – сифон отлично растягивается и изгибается, поэтому процесс монтажа устройства не вызовет трудностей, несмотря на то, что раковина немного удалена от предыдущего ее места расположения.
3. Простота установки. Если вы решили подключить сифон самостоятельно, но до этого не сталкивались с этим процессом, то сифон-гофра — это прекрасное решение для новичков.

Но такая конструкция обладает определенными недостатками:

1. Поверхность внутренней трубы негладкая, следовательно, сифон будет всегда засоряться.
2. Сложность очистки. Что очистит изделие от скопившегося мусора, необходимо его полностью демонтировать.

В продаже сегодня можно увидеть комбинированный вариант сифонов. Это может быть изделие бутылочного типа, оснащенного гофрированной трубкой, чтобы выполнить подключение канализации.

Трубный тип для умывальника

Таки модели пользуются популярностью при установке ванной и умывальника. Изделия имеют вид жесткой трубы, форм которых напоминает буквы «U» или «S». Трубчатый сифон характеризуется простотой конструкции, но процесс монтажа может вызвать определенные сложности. Если сравнивать с гофрой, то он не растягивается. К минусам изделия можно отнести его размеры. Под раковиной такой сифон занимает много места. Если необходимо установить сифон под маленькую раковину, то трубчатый тип использовать нецелесообразно.

Двойные для раковин

Для установки раковины можно применять нестандартные модели сифонов. Очень часто в комплекте к ним прилагают обвязку, благодаря которой потребителю легко и просто установить прибор.

Если вы решили выполнить монтаж умывальника с двумя чашами, то целесообразно задействовать двойной сифон. Такая конструкция считается самой удобной, ведь тогда не нужно осуществлять монтаж сифона для каждой чаши. Такую модель часто используют на кухне.

Уход и правила эксплуатации устройства слива раковины, его замена

Соблюдение простых правил эксплуатации и ухода за сифоном намного продлят его срок службы и помогут избежать поломок:

1. По окончанию пользования краном не стоит оставлять даже маленький поток воды, от этого детали изнашиваются быстрее;
2. Периодическая чистка смесителей и кранов от известкового налета. Про смеситель Grohe для кухни можно прочитать тут;
3. Подтек крана устраняется не с использованием маховика, а заменой смесителя или прокладки;
4. Регулярное промывание сифона и раковины 4-мя литрами горячей воды (не кипятком);
5. От излишнего засорения сифона стоит установить на раковине металлическую сетку;
6. Современные чистящие средства при ежедневном их использовании постепенно повреждают сантехнику;
7. Большие перепады температуры воды могут повредить сифон. Не стоит включать после холодной резко кипяток и наоборот.

Народные средства, что помогут в чистке сантехники:

• уксус;
• лимон или лимонная кислота;
• сода;
• натуральные эфирные или растительные масла.

Лучшие сифоны для кухонной мойки

Если вы ищете конструкцию для размещения под раковиной кухни, где достаточно свободного пространства, рассматривайте соответствующие конструкции. Они имеют, как правило, увеличенный корпус из-за частого использования водопровода. Три товара от проверенных компаний стали фаворитами текущего года.

Orio А-4011

Сифон для мойки на кухню с увеличенным корпусом представляет российский бренд «Orio». Это модель для кухонных моек с диаметром подключения 3 ½ (40 мм), отводом для бытовой техники, гибкой трубой и прямоугольным переливом.

Бутылочная форма выполнена из белого пластика, что легко очищается от засорений и жировых отложений. Материал устойчив к различным химическим составам, высоким температурам. Диаметр нержавеющей решетки 114 мм. Высота при установке сифона регулируется от 285 до 350 мм. Длина гибкой трубы 310–650 мм.

Модель удобная в эксплуатации, простая в установке. Комплектация предполагает 2 прокладки (прямоугольная, полукруглая) для перелива длиной 300 мм. Высота гидрозатвора 60 мм, что соответствует гигиеническим нормам.

Достоинства:

• Большой корпус, отстойник;
• Отвод под бытовую технику;
• Устойчивый материал;
• Регулируемая высота;
• Простой монтаж;
• Хороший комплект.

Недостатки:

• При неаккуратной сборке могут быть протечки;
• Требует установки шкафа.

Во избежание протечек бутылочный корпус необходимо разбирать и собирать очень аккуратно, строго по резьбовым соединениям. Чистить его легко, достаточно открутить нижнюю часть, где оседает большая часть крупного мусора.

Prevex P-loc Pl-d9cf5-Сифон для мойки

Сифон для раковины на кухню производства Финляндии с диаметром врезки 40/50 мм и косым направлением выпуска. Отличительной особенностью является наличие 3 отводов, что позволяют дополнительно подключать слив от стиральной и посудомоечной машины.

Вид сифона – трубный, к преимуществам которого можно отнести долгий ресурс пользования

Конструкция жесткая, важно трубные модификации подобрать ровно по размеру. Материал – пластик серого цвета без рисков образования коррозии

Внутренняя поверхность гладкая, что не позволяет мусору задерживаться.

В комплектацию входит сифон, по 1 короткому и длинному винту. Решетка выполнена из нержавеющей стали. Под мойкой изделие смотрится компактно, есть место для мусорного ведра или небольшой посудомоечной машины. Монтируется просто даже новичками.

Достоинства:

• Наличие 3 отводов;
• Отсутствие коррозии;
• Гладкая внутренняя поверхность;
• Компактность;
• Возможность очистки;
• Простой монтаж;

Недостатки:

• Дорого;
• Не все виды химии подходят для прочистки.

При установке с гофрированной трубой важная осторожность, есть риск ее перегиба. Тогда в патрубке будет скапливаться мусор

Некоторые виды химии на основе кислот разрушают пластик, поэтому выбор моющих средств должен быть обдуманным.

Ани Пласт A0145S

Бюджетная модель от российского производителя бутылочного типа с увеличенным корпусом. Это сифон для раковины с переливом, предупреждающим затопления. Диаметр подключения 40 мм, ½.

Гофрированная труба и колба выполнены из белого пластика, а значит, изделие не подвергается коррозии. Сифон регулируется по высоте минимально от 105 до максимума 185 мм. Отстойник для тяжелых частниц съемный, а значит, при засоре конструкцию не нужно будет демонтировать полностью.

Горловина выполнена из стали, высота гидрозатвора 60 мм. Небольшой вес 465 г избавляет раковину от лишней нагрузки. В комплекте идут выпуск, решетка из нержавеющей стали, резиновые прокладки.

Достоинства:

• Увеличенный корпус;
• Наличие гибкого перелива;
• Регулировка высоты;
• Съемный отстойник;
• Легковесность;
• Недорого.

Недостатки:

• При сильном затягивании резьбы пластик может лопнуть;
• Нет гофры.

Эффективными для мытья считаются щелочные средства. Их нельзя смешивать с кислотными очистителями. В целом изделие очень легко устанавливается, удобно выполняется ревизия

На что стоит обращать внимание при выборе

При сложившемся критерии выбора необходимого сифона, прежде всего нужно учесть:

1. Совпадение калибровки раковины, умывальника и патрубка.
2. Метрическая характеристика предельного количества жидкости в канал должна быть увеличена при подсоединении второстепенных сантехнических агрегатов. В этом случае количество отводов в канализацию должно быть прибавлено.
3. Соответствие с имеющимся пространством. При крохотной квадратуре следует подобрать компактный гофрированный водосброс.
4. Подбор гидрозатвора должен проходить в соответствии з дизайном раковины.
5. Тщательная проверка устройства на наличие зазубрин и бракованных пункций.

Основные правила выбора

Чтобы обеспечить эффективный отвод использованной воды на кухне, нужно правильно подобрать сифон. Для этого необходимо учитывать следующие рекомендации:

1. Приобретать нужно сразу комплект. Он, помимо сифона, должен содержать все необходимые комплектующие для его подключения к канализации. Если детали покупать по отдельности, существует вероятность, что из них не получится собрать единую конструкцию.
2. Необходимо заранее измерить свободное пространство под мойкой. Если оно минимально, следует отдать предпочтение короткому сифону.
3. При закрытом монтаже нет необходимости приобретать дорогой сифон в дизайнерском исполнении. Лучше купить менее красивое изделие надлежащего качества, но по более низкой цене. Ведь его никто не увидит, и оно не испортит интерьер кухни.
4. При открытом расположении сифона для раковины имеет смысл покупать изделие в декоративном исполнении.

В комплекте каждого устройства всегда имеется инструкция — её нужно тщательно изучить перед монтажом

Необходимо также обратить внимание на отсутствие повреждений на сифоне, качество резьбы, уплотнительных элементов и пробок

Цена

Цена может существенно отличаться. Простой пластиковый сифон любой модификации можно купить за 100–300 руб. За изделие с хромовым покрытием либо с дополнительными отводами придется заплатить от 400 до 1000 руб. Цена на латунные устройства начинается от 1000 руб. и может достигать 15 тыс. руб. Самые дорогие – хромированные сифоны бутылочного типа, изготовленные из латуни или стали.

Монтаж клапана на раковину своими руками

После покупки такого товара следует сразу установить его в слив, чтобы оценить удобства и экономию. Сделать это можно за небольшое количество времени в одиночку.

Последовательность действий должна быть примерно такой:

Рычаг, с помощью которого будет регулироваться слив, а также шланги, которые идут от смесителя, помещаются в нижнее отверстие. При этом можно приклеить смеситель к раковине на герметик, чтобы он надежно встал в отверстие.

• Далее сам корпус монтируется на раковине с помощью гайки. Между корпусом и раковиной с обеих сторон обязательно должны присутствовать резиновые прокладки (обычно они сразу идут в комплекте).
• После этого осуществляется соединение шлангов соответственно с трубой горячей и холодной воды. Опять же все места сопровождаются прокладками с обеих сторон.

Гидрозатвор (бутылочный или трубчатый сифон) помещаются в слив, а спицы клапана складываются в форме равностороннего креста. Для создания жесткой конструкции их крепят саморезом в крестообразной форме из пластика.

Концы спиц соединяются по схеме: с рычагом с одной стороны и с петлей клапана с другой Таким образом. поступательные движения по вертикали обеспечат будущий механизм слива воды при нажатии рычага.

Далее к сливу как обычно подсоединяется сифон и труба, ведущая в канализация.

Донный клапан для раковины может устанавливаться как дополнительный аксессуар на уже готовую систему. Нередко бывает и так, что он монтируется сразу со смесителем.

Видео инструкция по монтажу донного клапана

https://youtube.com/watch?v=VBxcCxDled0

Схема сборки в общем виде вместе с примерным чертежом показана на рисунке ниже.

Раковины с переливом

В случае, когда донный клапан уже вмонтирован в сливное отверстие, но он не имеет системы перелива, можно пойти другим путем и приобрести сифон с переливом, который также несложно собрать самостоятельно. Технически перелив представляет собой трубку из любого материала (в последнее время чаще применяется пластик), с помощью которой излишки воды уходят из раковины, когда в ней закрыт донный клапан. Собранное устройство представлено на рисунке.

Раковина с переливом отличается тем, что к ее сифону идут одновременно 2 трубы – 1 непосредственно из отверстия для слива (в него и вмонтирован клапан), а другая – из верхней сливной трубы, гарантирующей отсутствие переливания воды через край.

Из какого материала изготавливают сифон под мойку

Бывают разные виды таких сантехнических устройств:

• пластиковые;
• металлические.

Первый из вариантов встречается 2 типов: полипропиленовый, полиэтиленовый.

Слева – металлический хромированный, справа – пластиковый сифон для раковины.

Эти материалы не уступают по свойствам аналогам из металла, но отличаются рядом преимуществ, за счет чего их распространенность возросла:

• гладкие внутренние стенки пластиковых труб, что не позволяет загрязнениям задерживаться внутри коммуникаций, в результате пробки не образуются;
• минимальный вес, за счет этого не создается дополнительная нагрузка на раковину;
• вероятность развития коррозии отсутствует;
• за счет того, что внутри не собирается грязь, не развивается процесс гниения;
• пластиковые модели сифонов служат долго, т. к. выдерживают перепады температур, воздействие их высоких значений;
• низкая цена.

Латунный сифон для раковины не подвержен коррозии.

Кроме того, при использовании данной разновидности гидрозатвора появляется возможность быстро сделать ремонт или установить новый сантехнический прибор. Это обусловлено простотой демонтажа и монтажа.

Сифон разбирается и собирается как конструктор, важно только соблюдать последовательность при соединении элементов. Кроме того, при образовании течи можно легко подтянуть пластиковую гайку

Есть также возможность замены отдельных элементов конструкции сантехнического устройства. Нужно только приобрести деталь, которая будет установлена вместо поврежденной. Они являются взаимозаменяемыми, т. к. размеры подключаемых к системе канализации патрубков и трубок в большинстве случаев одинаковые.

Встречаются и металлические варианты:

• бронзовый;
• латунный;
• из нержавеющей стали;
• хромированный.

Сильнее распространены первые 2 варианта. Они менее подвержены воздействию коррозии. К преимуществам относят продолжительную службу, прочность, устойчивость к окислению. Однако на внутренних стенках гидрозатвора собираются загрязнения, которые постепенно формируются в пробку, что сначала уменьшает просвет трубы, а вскоре закупоривает ее.

Отмечается, что металлический вариант утяжеляет мойку. Кроме того, монтаж не всегда можно выполнить самостоятельно. Это обусловлено тем, что принцип герметизации металлических и пластиковых элементов отличается. В первом случае используют фум-ленту, паклю, а во втором применяется резиновая прокладка.

Как правильно выбрать

Сифон должен подходить под параметры раковины. В стандартной модели достаточно недорогого трубчатого или практичного бутылочного устройства. Если мойка или умывальник эксклюзивный, то детали надо приобретать в комплекте с сантехникой.

Перед покупкой сифона определяют, что еще будут подключать к конструкции. Лучше взять один многофункциональный аппарат, чем 3-4 обычных. Для двойной раковины понадобится модель на 2 слива. Умывальник в ванной стоит защитить от перелива.

Сооружение для двух раковинИсточник samstroy.com

Пропускная способность сифона должна выдерживать все подключенные приборы. Чем больше аппаратов к конструкции подсоединят, тем крупнее сечение и больше водоотводов модели. При активном сливе стиральной или посудомоечной машины раковина «захлебнется» жидкостью.

Чем больше техники подключено к сливу, тем шире сечение сифона. Пропускную способность устройства вычисляют параметрами напора воды из крана и количеству подсоединенных бытовых приборов. При максимальной нагрузке ошибочно монтировать компактный плоский, лучше отдать предпочтение вместительному бутылочному.

Измеряют диаметр отверстия канализации и сифона. Параметры устройства должны совпадать с характеристиками системы. Традиционно вход в трубу может быть (в мм):

• 50;
• 40;
• 32.

Для сифонов с меньшим патрубком монтаж осуществляют через переходник с резиновыми уплотнителями. Конструкции с большим диаметром не подойдут. Размер в универсальных гофрах часто подстраивают подрезанием или накидными муфтами.

Несколько сливов в конструкцииИсточник ekb-holod.ru

Если сифон не планируют оставлять на виду, то не нужны дорогие металлические детали. Медные, бронзовые или хромированные конструкции не видны под накладными колпаками или в тумбе. Устройство должно быть практичным и простым в эксплуатации.
