Схемы системы отопления Ленинградка
В зависимости от типа здания, различаются схемы подключения батарей. Для одноэтажного дома приемлемо много вариантов. С многоэтажным зданием возникают определенные трудности.
Схема системы отопления Ленинградка для одноэтажного дома
В одноэтажном здании Ленинградка одинаково хорошо будет работать открытого и закрытого типа. Батареи монтируют по кольцу контура на одном уровне. Подключение зависит от выбранной схемы.
Схема параллельного подключения приборов обогрева без кранов простая, но неудобная для ремонта
В самой простой схеме батареи параллельно подключают отводками, отходящими от боковых пробок нижнего коллектора, к пролегающей по полу трубе. Плюсом считается простота монтажа. Неудобство заключается в обслуживании. Чтобы отремонтировать один потекший отопительный прибор, со всего контура придется сливать воду.
Наличие шаровых кранов позволяет безболезненно отсоединять батареи от работающего контура
Вторая схема аналогично основана на параллельном подключении батарей. Однако подводящие патрубки каждого прибора оснащены шаровыми кранами. Запорная арматура позволяет отключать их от работающего отопления. Циркуляция будет продолжаться через участок трубы, который выступит в роли байпаса.
Совет! Запорная арматура позволяет регулировать теплоту нагрева каждого радиатора.
Диагональное подключение считается более эффективное в плане теплоотдачи
В третьей схеме батареи подключены по диагонали. Принцип практически тот же, но подающий патрубок подводят не к нижнему, а к верхнему коллектору. Отводящий патрубок аналогично подключают к нижнему коллектору, но с другой, противоположной стороны. При такой схеме теплоноситель равномерно прогревает все секции батареи.
Схема системы отопления Ленинградка для двухэтажного дома
В небольших двухэтажных зданиях систему устанавливают открытого и закрытого типа. Она может быть самотечная и принудительная. Отличием является то, что применяют вертикальную схему подключения батарей.
В вертикальной схеме с самотеком подача от котла идет на расширительную емкость, а от нее отходит к радиаторам верхнего этажа
Еще одна схема с принудительной транспортировкой теплоносителя устроена так, что каждый этаж имеет свой горизонтальный контур, где установлены радиаторы на одном уровне с параллельным нижним подключением. Между собой контуры соединены стояками.
Контуры нижнего и верхнего этажа между собой соединены стояками
Самотек в двухэтажном здании сложно реализовать. Чаще всего отопление оснащают насосным оборудованием.
Схема системы отопления Ленинградская для многоэтажного дома
В классическом виде Ленинградку для многоэтажных домов не используют. Схема больше представляет собой компромиссное решение, так как без межэтажных стояков здесь не обойтись. К ним подключают радиаторы по вертикальной схеме. Батареи каждого этажа расположены последовательно на одном уровне.
В больших многоэтажных домах систему делят на контуры так, чтобы на одной трубе работало максимум 5 радиаторов
Подача теплоносителя в однотрубную вертикальную систему осуществляется двумя способами:
- Нижняя подача способствует уменьшению теплопотерь подающего стояка. Ленинградка работает с маломощным циркуляционным насосом.
- Верхняя подача выгодна тем, что движение теплоносителя усиливается дополнительно за счет гравитации.
В вертикальной системе батареи многоэтажного дома подключают по тупиковой схеме. Подающийся теплоноситель, дойдя до конечной точки, изменяет направление на 180 о.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Выбор труб для отопления
Трубы для системы подбираются в зависимости от выбранных параметров. Стальные изделия предпочтительны при схеме отопления, когда используется котел, работающий на твердом топливе и естественное движение теплоносителя. Лучшим вариантом будет диаметр от 3,2 до 4 см.
Полимерные – при скрытой проводке и принудительном движении воды. Использование полимерной продукции рекомендуется в связи с их гладкой поверхностью внутри. Они менее засоряются в процессе эксплуатации.
Диаметр не зависит от выбранной схемы разводки. Определяющим значением является вариант отопления – с принудительной или естественной циркуляцией.
Подбор диаметра осуществляется следующим образом. Байпас делается из трубы меньшего диаметра, чем контур. Это увеличит сопротивление потоку горячего теплоносителя и усилит теплоотдачу в помещение. Размер магистральной трубы определяется в зависимости от скорости течения теплоносителя.
Узел безопасности для закрытого контура
Схема ленинградки
Как и любая однотрубная система отопления «Ленинградка» может иметь вертикальную или горизонтальную схему разводки, с верхней либо нижней разводкой. Поэтому определяться с выбором конкретной схемы необходимо ещё на стадии ее проектирования.
Важно знать, что данную систему можно использовать только в одноэтажном или двухэтажном частном доме. Для многоэтажных домов следует выбирать двухтрубную схему
Принцип разводки магистрали заключается в следующем: на контуре отопления последовательно размещаются приборы обогрева, по которым из одного в другой перетекает теплоноситель.
Схема «ленинградской» системы отопления
От котла теплоноситель попадает в подающую трубу, которая проходит по всем комнатам, после чего возвращается обратно в котел. Иными словами, «ленинградская» схема представляет собой замкнутый контур, по которому теплоноситель проходит полный цикл.
Радиаторы устанавливаются в каждой комнате и подсоединяются к подающей трубе. Количество радиаторов будет зависеть от размеров комнаты.
Система «Ленинградка» может работать как с принудительной циркуляцией теплоносителя, так и с естественной. Принудительная циркуляция предполагает установку и использование циркуляционного насоса. При естественной циркуляции можно использовать схему без насоса.
Кроме того, современные требования, предъявляемые к системам обогрева, предполагают использование различной запорной арматуры и установку контролирующих приборов.
Конечно, все это приводит к удорожанию «ленинградской» системы, но без них эффективность работы системы резко снижается.
Благодаря установке современных узлов и приборов, можно получить следующие преимущества:
- регулирование температуры в каждой отдельной комнате;
- повышение или снижение температуры отдельно взятого радиатора без ущерба для других;
- возможность отключения отдельного радиатора для его ремонта или замены (при этом остальные радиаторы будут работать в обычном режиме).
Видео
Из этого познавательного ролика вы узнаете, как работает однотрубная система отопления «Ленинградка» в многоквартирном доме
Почему важно устанавливать байпас во время замены старых радиаторов на новые.
https://www.youtube.com/watch?v=ZFlhL44UGKI
Разновидности «Ленинградки»
Вертикальное подключение.
Горизонтальное подключение.
В зависимости от расположения стояков, «ленинградка» подразделяется на горизонтальную и вертикальную схемы. Первая используется для одноэтажных домов, а вторая устанавливается в строениях с двумя этажами.
По способу движения теплоносителя данная система отопления может быть с естественной и принудительной циркуляцией. Естественное движение жидкости по цепи осуществляется за счет определенного расположения нагревательного элемента, расширительного бака и труб. Как правило, контур, по которому циркулирует вода, устанавливается под наклоном.
Принудительное движение теплоносителя обеспечивается при помощи специального насоса, который встраивается в конструкцию. Обычно данный прибор монтируется в контур, который отвечает за обратное направление жидкости в систему.
Кроме вышеперечисленных, система отопления «ленинградка» разделяется на открытый и закрытый типы конструкции.
Открытая разновидность отопительной системы
Однотрубная «ленинградка» с нижним подключением радиаторов.
Отопительная система «ленинградки» открытого типа представляет собой конструкцию, где теплоноситель от нагревательного прибора поступает по магистрали в первый радиатор в цепи, затем в следующий и так доходит до конечного. После чего жидкость идет по обратному стояку снова в котел и далее по той же схеме.
Данный процесс циркуляции подразумевает, что объем теплоносителя при нагревании увеличивается, соответственно, его излишки должны выходить в специальный прибор.
При подключении радиаторов к системе могут быть использованы такие способы как последовательный, диагональный и параллельный. Самым оптимальным вариантом считается последний из них, так как каждый радиатор подключается отдельно к стояку, что позволяет демонтировать его при необходимости, при этом не отключая полностью отопительную конструкцию.
«Ленинградка» закрытого типа
Схема «ленинградки» закрытого типа.
Данная схема предполагает установку мембранного расширительного бачка, который создает в конструкции избыточное давление в пределах 1,5 атмосфер. Система закрытого типа нуждается в монтаже дополнительного оборудования, такого как манометр, воздухоотводчик и предохранительный клапан.
Монтаж обогревательной конструкции «Ленинградка»
Прежде чем начать возведение обогревательной системы частного дома своими руками, необходимо выполнить грамотный и точный расчет. Самостоятельно это будет сделать проблематично, поэтому лучше обратиться к профессионалам в данной отрасли. С помощью расчета можно определиться с перечнем оборудования и материалов, необходимых для работ.
К основным элементам «ленинградки» относятся следующие:
- котел для нагрева теплоносителя;
- металлический или полипропиленовый трубопровод;
- радиаторы (батареи);
- расширительный бак или бачок с клапаном (для открытой системы);
- тройники;
- насос для обеспечения циркуляции теплоносителя (в случае с принудительной схемой конструкции);
- шаровые краны;
- байпасы с игольчатым клапаном.
Помимо расчетов и приобретения материалов, следует также учесть место прохождения трубопровода. Если его планируется провести в стене или в полу, потребуется подготовить специальные ниши – штробы, которые должны располагаться по всему периметру контуров. Кроме того, все трубы необходимо обернуть теплоизоляционным материалом для того, чтобы не допустить понижения температуры жидкости до поступления в радиаторы.

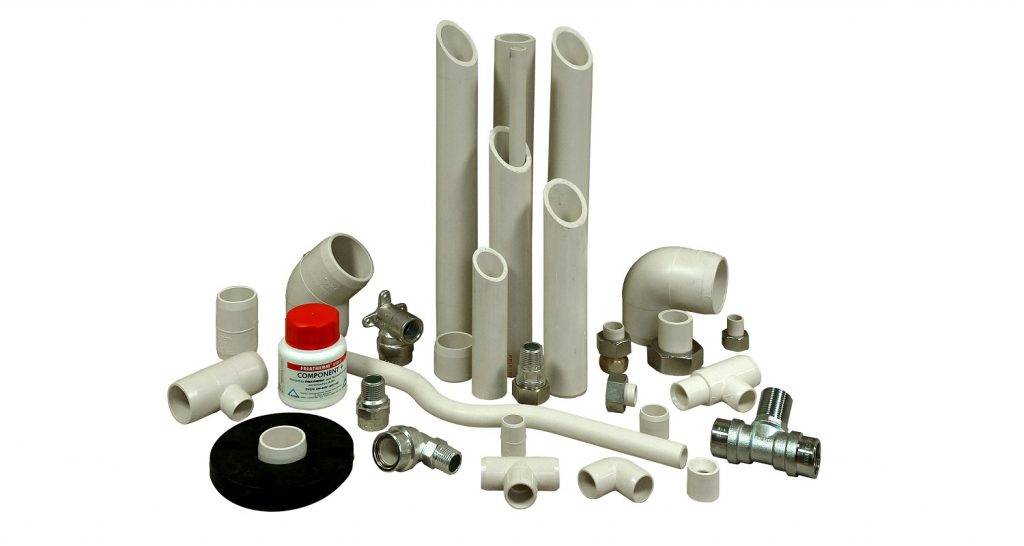

Какой лучше выбрать материал для трубопровода?

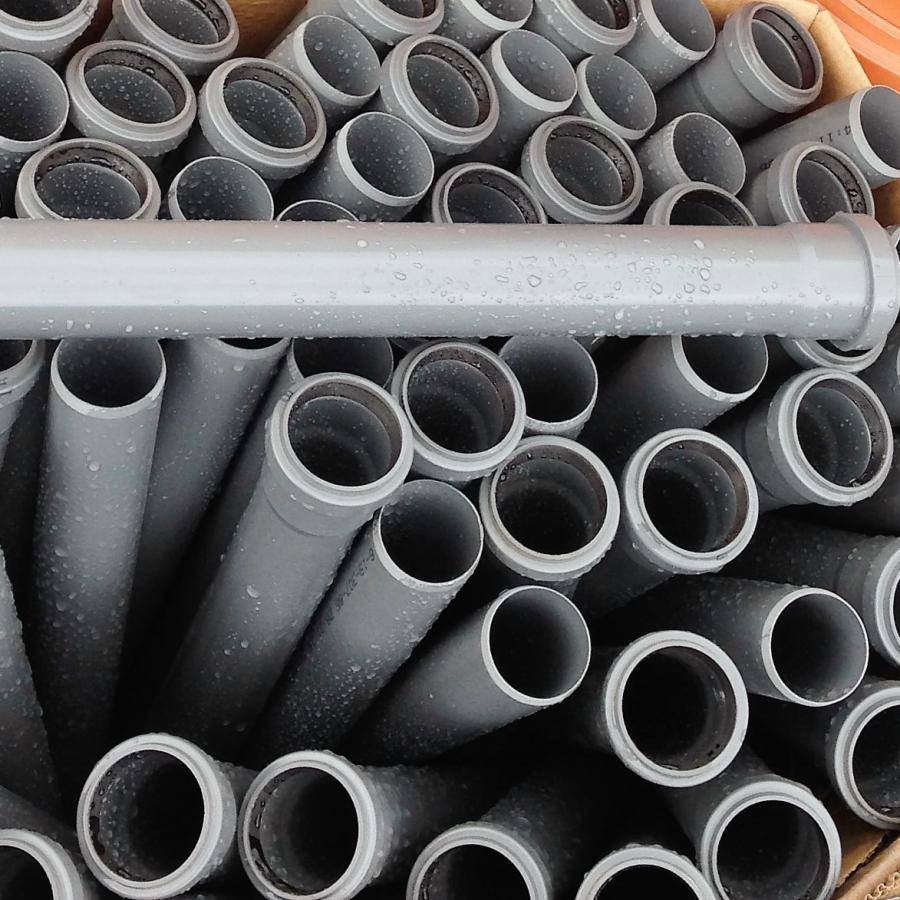

Чаще всего в качестве трубопровода для установки «ленинградки» в частном доме используется полипропилен. Данный материал достаточно прост при монтаже и недорог. Однако, специалисты не рекомендуют ставить полипропиленовые трубы в регионах, где температура воздуха опускается слишком низко, имеются в виду Северные территории.
Полипропилен начинает плавиться, если температура теплоносителя становится выше 95 градусов, что может привести к разрывам труб. В таких случаях целесообразнее воспользоваться металлическими аналогами, которые по праву считаются наиболее надежными и долговечными.
Кроме материала, при выборе трубопровода важно правильно подобрать его сечение. При этом немаловажное значение имеет количество используемых радиаторов в схеме. Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм
Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции
Например, если в цепи предполагается 4–5 элементов, то диаметр труб для магистрали должен составлять 25 мм, а для байпаса это значение меняется на 20 мм. Таким образом, чем больше в системе радиаторов, тем больше сечение труб. Это позволит легче провести балансировку при запуске отопительной конструкции.

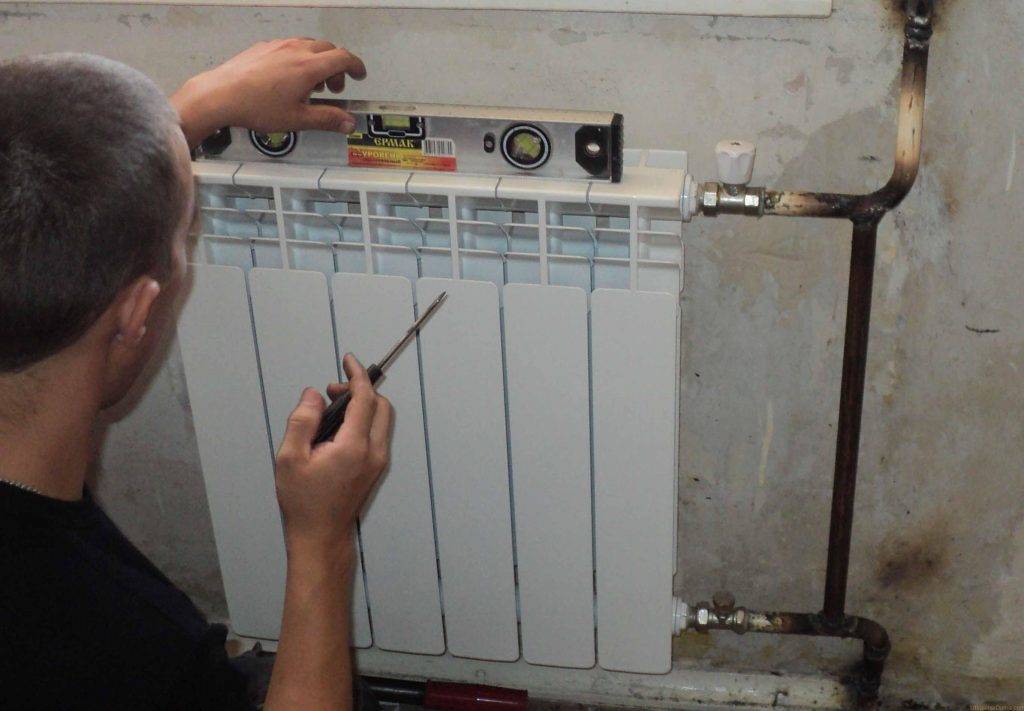

Соединение радиаторов и труб

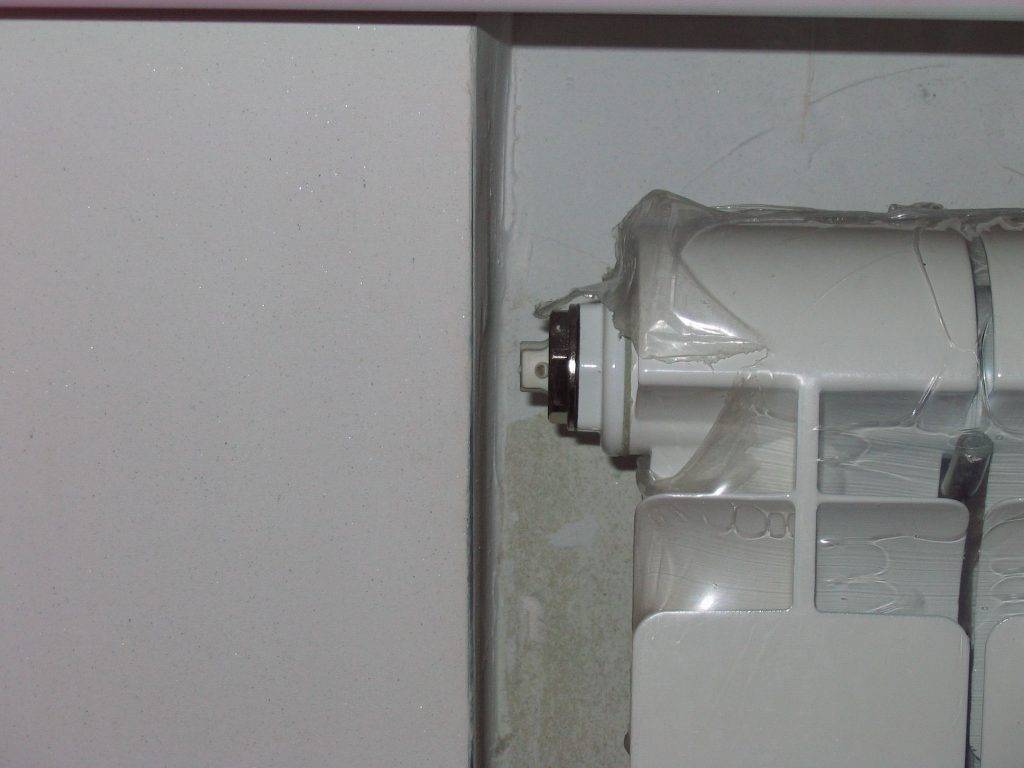

Установка крана Маевского.
Байпасы изготавливаются вместе с отводами и потом монтируются в магистраль. При этом расстояние, соблюдаемое при установке отводов, должно иметь погрешность в 2 мм, чтобы во время соединения элементов конструкции, батарея поместилась.
Люфт, который допускается при подтягивании американки, как правило, составляет 1–2 мм. Главное, придерживаться такого значения и не превышать, а то она может пойти под откос и появится протечка. Для получения более точных размеров, потребуется вывернуть в радиаторе вентили, расположенные по углам, и измерить расстояние между муфтами.
Запуск отопительной конструкции
Перед тем, как запускать систему отопления «ленинградка», необходимо открыть краны Маевского, установленные на радиаторах, и выпустить воздух. После чего делается контрольный осмотр конструкции на наличие изъянов. Если они обнаружены, их следует устранить.
После запуска оборудования проверяются все соединения и узлы, а затем проводится балансировка системы. Под данной процедурой понимается выравнивание температуры во всех радиаторах, которая регулируется с помощью игольчатых клапанов. Если в конструкции нет протечек, лишних шумов и помещения нагреваются достаточно быстро, оборудование установлено правильно.
Ленинградская система отопления частного дома хоть и устарела с течением времени, видоизменилась, но все же распространена, особенно в зданиях с малыми габаритами. Ее несложно установить самостоятельно, при этом экономя денежные средства на привлечение специалистов и необходимое для возведения оборудование.
Характеристики Ленинградки
При выборе установки следует обращать внимание, что она отличается по способу циркуляции теплоносителя:
- Вода передвигается принудительно. Ленинградка с насосом увеличивает циркуляцию, но при этом расходует электроэнергию.
- Вода движется самотеком. Осуществляется процесс благодаря физическим законам. Цикличность обеспечивается разностью температур и под действием силы тяжести.
Технические характеристики Ленинградки без насоса уступают принудительной по скорости передвижения теплоносителя и быстроте нагрева.
Для улучшения свойств оборудования его комплектуют различными приспособлениями:
- Шаровые краны – благодаря ним можно регулировать уровень температуры для обогрева помещения.
- Термостаты направляют теплоноситель в нужные зоны.
- Вентили используют для регулировки циркуляции воды.
Перечисленные дополнения позволяют модернизировать даже установленную ранее систему.
Достоинства и недостатки
К плюсам использования относят:
- Экономичность – стоимость элементов невысокая, монтаж можно провести самостоятельно. При эксплуатации экономится электроэнергия.
- Доступность – детали для сборки есть в любом строительном магазине.
- Система отопления частного дома Ленинградка при поломках легко ремонтируется.
Среди недостатков отмечают:
- Особенности монтажа. Для выравнивания теплоотдачи необходимо к каждому радиатору, расположенному далеко от котла, добавлять по несколько секций.
- Невозможность подключения к горизонтальной установке теплых полов или полотенцесушителей.
- Поскольку при формировании наружной сети используют трубы с большим сечением, то оборудование выглядит неэстетичным.
Как правильно монтировать?
Установка Ленинградки вполне осуществима своими руками, для этого выбирается 1 из способов:
1. Горизонтальный. Обязательное условие – закладывание в конструкцию напольного покрытия либо поверх него, выбрать необходимо на стадии проектирования.
Подающая сеть устанавливается под уклоном для обеспечения свободного передвижения воды. Все радиаторы должны быть расположены на одном уровне.
2. Вертикальный применяется в случае использования оборудования принудительного типа. Преимущество данного способа заключается в быстром нагреве теплоносителя даже при установке труб с маленьким сечением. Функционирование происходит благодаря монтажу циркуляционного насоса. Если хочется обойтись без него, тогда следует закупить трубы с большим диаметром и расположить их под уклоном. Вертикальная система водяного отопления Ленинградка монтируется байпасами, позволяющими выполнять ремонт отдельных элементов оборудования без его отключения. Длина не должна превышать 30 м.
Особенности монтажа системы отопления Ленинградка сводятся к соблюдению последовательности работ:
- Устанавливают котел и соединяют его с общей магистралью. Трубопровод должен проходить по всему периметру строения.
- Расширительный бак является обязательным элементом. Для его подключения врезают вертикальную трубу. Она должна быть расположена недалеко от нагревательного котла. Устанавливается бак выше всех остальных элементов.
- В подводящую сеть врезают радиаторы. Их снабжают байпасами и шаровыми кранами.
- Замыкают оборудование на нагревательном котле.
Видео-обзор система разводки отопления Ленинградка поможет понять порядок работ и соблюсти их последовательность.
«Несколько лет назад переехали жить за город. У нас установлена однотрубная система отопления в двухэтажном доме по типу Ленинградки. Для нормальной циркуляции подключил оборудование к насосу. Давления для обогрева 2 этажа хватает, не холодно. Все комнаты отапливаются хорошо. Устанавливается просто, дорогих материалов не требуется».
Григорий Астапов, Москва.
«При выборе отопления изучил много информации. По отзывам Ленинградка нам подошла за счет экономии материалов. Радиаторы выбрали биметаллические. Работает бесперебойно, полностью справляется с обогревом двухэтажного дома, но периодически следует прочищать оборудование. У нас спустя 3 года перестали на полную мощность работать радиаторы. Оказывается, на подступах к ним забился мусор. После прочистки функционирование возобновилось».
Олег Егоров, Санкт-Петербург.
«Система разводки отопления Ленинградка работает у нас уже не первый год. В целом довольны, легкий монтаж и простой уход. Трубы брал полипропиленовые, диаметром 32 мм, котел работает на твердом топливе. В качестве теплоносителя применяем антифриз, разбавленный водой. Оборудование полностью справляется с обогревом дома в 120 м2».
Алексей Чижов, Екатеринбург.
Однотрубная система с естественной циркуляцией (без насоса)
Естественная циркуляция тем сильнее, чем больше перепад температур в верхней и нижней части системы. Потому больше отдачи и скорости теплообмена можно получить, распределяя трубы от котла под потолком или на чердаке, а обратку понизу. Однако ленинградка строится и в горизонтальном исполнении без насоса.
Трубы общего контура распределяются по периметру здания с обязательным и неизменным уклоном, котел полностью расположен ниже уровня подключения радиаторов. Сами теплообменники подсоединяются выше магистральной трубы. Уклон нужен не менее 2-3 градусов. Первый участок от котла к радиатору укладывается с подъемом на два-три градуса, чтобы повысить циркуляцию.
Вода нагревается в котле и стремится вверх под действием сил гравитации, выталкивая себя в магистраль. Начиная с самого начала, вода начинает терять тепло. Доходя до радиатора, горячая вода заменяет собой холодную и выталкивает последнюю вниз. Так повторяется на каждом теплообменнике, пока остывший теплоноситель не вернется в котел и снова доберет температуру.
Расширительный бак открытого типа устанавливается как можно выше, притом с подключением на обратке перед насосом или перед первым радиатором в самой верхней точке контура для отвода воздуха.
Мембранный расширительный бак для системы закрытого типа устанавливается перед насосом. Давление в системе регулируется давлением в воздушной камере бака и количеством теплоносителя. В обязательном порядке система комплектуется пятивыводным штуцером с подключением воздухоотводчика, защитного взрывного клапана и манометра, по которому настраивается и контролируется состояние всего контура.
