Варианты монтажа контура
Магистральный трубопровод, транспортирующий теплоноситель, может не только иметь различные конфигурации, называемые разводкой, но и по-разному монтироваться.
Выбирая вариант монтажа, следует учитывать эстетическую, энергетическую и экономическую целесообразность.
Монтаж магистрали может быть выполнен двумя способами: открытым или скрытым:
- Открытый способ монтажа проще и дешевле – контур прокладывается в соответствии с выбранной схемой разводки, а из дополнительных работ требуется только закрепить трубы, чтобы предотвратить их деформацию. Кроме того, магистраль в этом случае помимо транспортировки теплоносителя выполняет и теплоотдающую функцию, то есть дополнительно обогревает помещения. При этом оставленный на виду трубопровод портит интерьер, он не защищен от внешних повреждений и сам является источником опасности: об него можно обжечься, оставленные вблизи горючие материалы могут воспламениться, а в случае порыва трубопровода возможны не только повреждения внешней и внутренней отделки помещения, но и есть опасность получения травм.
- Монтаж трубопровода скрытым способом предполагает прокладывание труб в каналы, выполненные в стене, полу, под плинтусом или за подвесным потолком. Упрощенный вариант – изготовление фальш-стены или применение коробов и различных накладок на трубы. Монтаж скрытым способом обеспечивает безопасность и выглядит более эстетично.
Рекомендуем ознакомиться: Что такое фановая труба и нужна ли она в частном доме
Выбор места и правила

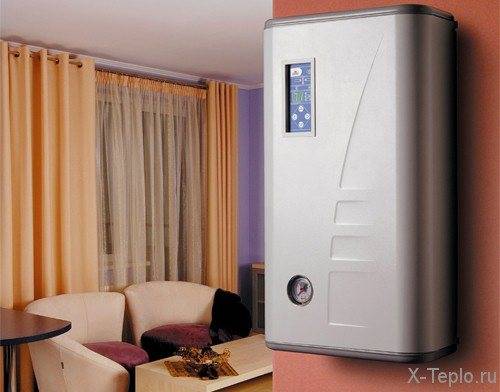

Установка электрокотла возможна только на стене, отделанной невозгораемым материалом и лучше в нежилом помещении, хотя неплохо подойдет и кухня. Нужно предусмотреть и возможность утечки воды: если такое место находится рядом с котлом, то это создает опасность замыкания и возгорания.
Знать для безопасности
Согласно установленным нормам от электрического котла до стен должно быть расстояние не менее 5 см., свободное пространство перед ним предусматривается в 70 см, сверху – не менее 80 см, снизу – не менее 50 см.
Отдельный кабель — не каприз производителя: инструкция по безопасности ограничивает максимальный ток на розетке 16 А. Но котлы с электрической мощностью от 7 кВт питаются только от 380 В.
В чем отличие твердотопливных котлов
Помимо того, что эти источники тепла производят тепловую энергию, сжигая различные виды твердого топлива, они имеют ряд других отличий от других теплогенераторов. Эти отличия как раз и являются следствием сжигания древесины, их надо воспринимать как данность и всегда учитывать при подсоединении котла к системе водяного отопления. Особенности заключаются вот в чем:
- Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
- Образование конденсата в топливнике. Особенность проявляется во время поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).
Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.
Опасность инерционности состоит в возможном перегреве водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.
Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.
Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.
Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.
Такой налет служит теплоизолятором и снижает КПД твердотопливного котла
Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).
Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.
Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.
Порядок монтажа
Собирается однотрубная система следующим образом:
- В хозяйственном помещении устанавливается на пол или вешается на стену котел. С помощью газового оборудования может быть устроена самая надежная и эффективная однотрубная система отопления двухэтажного дома. Схема подключения в этом случае будет стандартной и позволит произвести все работы, при желании, даже и самостоятельно.
- На стены вешаются радиаторы отопления.
- На следующем этапе монтируются стояки «подводящий» и «обратный» на второй этаж. Располагают их в непосредственной близости от котла. Внизу к стоякам присоединяется контур первого этажа, вверху – второго.
- Далее выполняется подключение к магистралям батарей. На каждый радиатор следует установить запорный кран (на подводящем отрезке байпаса) и кран Маевского.
- В непосредственной близости от котла на «обратной» трубе монтируется расширительный бак.
- Также на «обратной» трубе поблизости от котла на байпасе с тремя кранами подключается циркуляционный насос. Перед ним на байпасе врезается специальный фильтр.
На заключительном этапе производится опрессовка системы в целях выявления неисправностей оборудования и протечек.
Как видите, однотрубная система отопления двухэтажного дома, схема которой максимально проста, может очень даже удобным и практичным оборудованием
Однако при желании использовать такую простую конструкцию, на первом этапе важно произвести все необходимые расчеты с максимальной точностью
Задумываясь над установкой отопления, первоначально определяются, какой вид топлива будет использоваться
Но наряду с этим крайне важно решить, насколько планируемый обогрев будет действительно независимым. Так, по-настоящему автономной будет система отопления без насоса, которой для работы не нужна электроэнергия. Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод
Для эффективной работы понадобится лишь источник тепла и правильно расположенный трубопровод.
Контур отопления — это совокупность элементов, предназначенных для обогревания жилища путём передачи тепла воздуху. Наиболее распространённым видом отопления является система, использующая в качестве источника нагрева котлы или бойлеры, подключённые к водопроводу. Вода, проходя через нагреватель, достигает определённой температуры, а после направляется в отопительный контур.
В системах с теплоносителем, в качестве которого используется вода, циркуляция может быть организована двумя путями:
В качестве источника тепла, служащего для нагревания воды, используются котлы (бойлеры). Их принцип действия основан на превращении определённого для них рода энергии в тепло с последующей его передачей теплоносителю. По типу источника нагрева котельное оборудование бывает газовым, твердотопливным, электрическим или мазутным.
По типу соединения элементов контура система отопления может быть однотрубной или двухтрубной. Если все приборы контура включены относительно друг друга последовательно, то есть теплоноситель проходит по порядку все элементы и возвращается в котёл, то такая система называется однотрубной. Её существенным недостатком является неравномерность прогрева. Это связано с тем, что на каждом элементе происходит потеря какого-то количества тепла, поэтому разница температур котла может быть существенной.
Система двухтрубного типа подразумевает параллельное подключение радиаторов к стояку. К недостаткам такого подключения относят осложнение конструкции и увеличенный в два раза расход материала по сравнению с однотрубной системой. Но построение контура обогрева для больших многоэтажных помещений выполняется только таким соединением.
Система с гравитационной циркуляцией чувствительна к ошибкам, допущенным во время монтажа отопления.
Монтаж и подключение оборудования – как установить котел
Обязываются газовые, дизельные и электрические котлы практически одинаковым способом. Дело в том, что практически все настенные модели имеют встроенные циркуляционные насосы и расширительные баки. Наиболее простая и распространенная схема обвязки предусматривает расположение насоса с байпасной линией и грязевиком на обратке. Туда же монтируют и расширительную емкость. Для контроля за давлением используется манометр, а воздуха из котлового контура отводится через автоматический воздухоотводчик. Электрический котел, не оснащенный насосом, обвязывается таким же образом.
Если у теплогенератора имеется собственный насос, а его ресурс также используется на грев воды для ГВС, трубы и элементы разводятся несколько иным способом. Удаление дымовых газов проводится при помощи двустенного коаксиального дымохода, который выходит наружу сквозь стену в горизонтальном направлении. Если в приборе используется топка открытого типа, то потребуется наличие обычного дымоотводного канала, имеющего хорошую естественную тягу.
Обширные загородные дома довольно часто предусматривают стыковку котла и нескольких отопительных контуров – радиаторного, теплого пола и нагревателя косвенного нагрева ГВС. В подобном случае лучшим вариантом будет использование гидравлического разделителя. С его помощью можно добиться качественной организации автономной циркуляции теплоносителя в системе. В то же время он выступает в роли распределительной гребенки для других контуров.
Большая сложность обвязки твердотопливных котлов объясняется следующими моментами:
- Риском перегревания по причине инертности приборов, так как работает система отопления в частном доме на дровах, которые быстро не гаснут.
- Когда в бак агрегата поступает холодная вода, обычно появляется конденсат.
Чтобы теплоноситель не перегревался и не закипал, на обратку ставят циркуляционный насос, а на подачу сразу за теплогенератором – группу безопасности. В ее состав входит три элемента – манометр, автоматический воздухоотводчик и предохранительный клапан. Особенное значение имеет наличие клапана, так как с его помощью осуществляется сброс лишнего давления в случае перегрева теплоносителя. При использовании в качестве отопительного материала дров защита топки от конденсации жидкости обеспечивается байпасом и трехходовым клапаном: он задерживает воду из сети до тех пор, пока она не нагреется выше +55 градусов. В теплогенераторных котлах желательно применять специальные буферные баки, выполняющие роль тепловых аккумуляторов.
Нередко топочные помещения оснащаются двумя различными источниками тепла, что предусматривает особый подход к их обвязке и подключению. Обычно в таком случае в первой схеме объединяют твердотопливный и электрический котел, синхронно питающие отопительную систему. Второй вариант подразумевает комбинацию газового и дровяного генератора тепла, питающие системы отопления дома и ГВС.
Система водяного отопления
Одна из самых эксплуатируемых систем отопления в нашей
стране – водяное отопление. Разводка труб в доме или квартире – привычное
явление.
Принцип работы водяного отопления заключается в следующем:
нагретая от котла вода естественным образом (или принудительным) циркулирует по
трубам, отдавая тепло помещению. Учитывая то, что по ходу движение воды в
местах соединения, на изгибе труб и т.д. образуется трение и местные
сопротивления, многие системы оборудованы клапанами для обеспечения давления,
сила которого равна потерям на сопротивление. Такая система водяного отопления
называется системой с искусственной циркуляцией воды.
Система водяного отопления может быть конструктивно
реализована по двум схемам:
Одноконтурная (система с замкнутой циркуляцией воды,
ориентированная только на отопление)
Двухконтурная (система, ориентированная одновременно на
отопление помещения и нагрев воды в водопроводе). Такая система требует
использования специального двухконтурного котла.
Устройство водяного отопления предполагает 3 принципиально
разные схемы разводки труб в комнатах.
Разводка труб отопления
Однотрубная система отопления дома

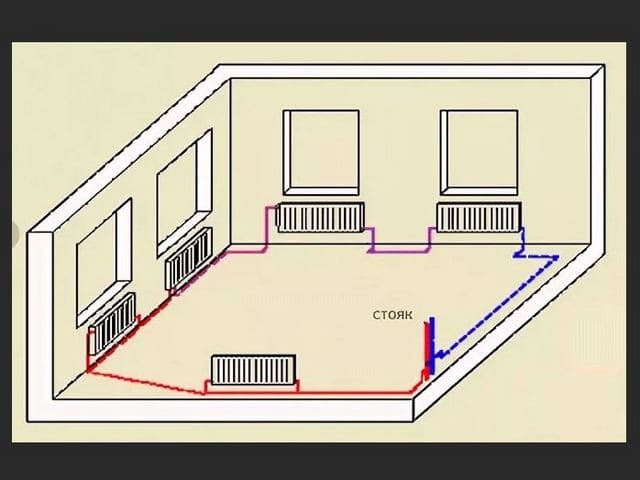

Схема однотрубной системы отопления представлена на фото.
Как видно из рисунка, трубы закольцованы, а радиаторы подключены по очереди. Таким образом, теплоноситель выходит из котла и поочередно проходит каждый из них.
При этом стоит отметить, что температура теплоносителя постепенно снижается. Это существенный минус системы. Тем не менее, она достаточно распространена ввиду простоты, экономичности и возможности сделать однотрубную систему отопления своими руками.
Как снизить потери тепла при однотрубной системе отопления:
увеличить число секций в последних радиаторах (два-три последних);
увеличить температуру теплоносителя на выходе. Это, в свою
очередь, повышает расходы на отопление;
обеспечить теплоносителю принудительную циркуляцию. Т.е.,
установить насос, который создаст в системе дополнительное давление заставляя
воду циркулировать быстрее.
Двухтрубная система отопления дома
Схема двухтрубной системы отопления представлена на фото.
Синим цветом выделена труба отработки, которая отводит охлажденный
теплоноситель из радиатора в котел.
Двухтрубная система отопления дома с нижней разводкой – схемаСхема двухтрубной системы отопленияДвухтрубная система обеспечивает подачу теплоносителя к радиаторам без потери тепла. Ее разновидности показаны на фото. При параллельном подключении достигается экономия на материалах. При лучевом,
появляется возможность регулировать температуру в каждой комнате отдельно.
Коллекторная (лучевая) разводка
Предполагает использование специального устройства –
коллектора, которое собирает теплоноситель и распределяет по трубам к батареям.
Схема сложная в реализации, поэтому используется редко.
Схема коллекторной (лучевой) разводки
Безусловным плюсом системы водяного отопления можно назвать
ее безопасность.
К числу недостатков относят:
относительно трудно обогреть значительную площадь без
значительных затрат (ввиду потерь тепла при циркуляции воды);
эстетический параметр. Разветвленную систему труб можно
скрыть, пожертвовав некоторым количеством объема помещения, что не всегда
удобно, или же оставить на виду;
большие по размеру радиаторы отопления;
вероятность появления воздушных пробок. Эта проблема
возникает после спуска воды из системы.
Водяное отопление пола в доме
Водяной теплый пол представляет собой систему длинных пластиковых труб уложенных на
основание чернового пола.
Система водяного отопления пола
Монтаж системы теплого водяного пола выполняется в три этапа:
укладка утеплителя или устройство чернового пола;
правильная разводка труб, которая не допускает множественных
перегибов. Оба конца трубы подключаются к центральному отоплению. Через один
конец поступает горячая вода, через второй – отводится обратно в систему.
При укладке труб стоит помнить о высоком риске повреждения труб.
Во-первых, при укладке (изгиб).
Во-вторых, при эксплуатации, например, повреждение перфоратором. Чтобы не допустить этого, нужно составить подробную схему расположения труб;
заливка стяжки на систему труб.
Эта система может быть использована в качестве основной или
дополнительной. Выбирая водяное отопление по полу, следует помнить, что в системе должен поддерживаться оптимальный температурный режим, потому что при минусе и отключенном отоплении вода в трубах замерзнет, что неизбежно приведет к их деформации. Собственно, это касается любой системы водяного отопления.
Сборка системы отопления с естественной циркуляцией
Строительство системы с естественной циркуляцией начинается с выбора места для установки котла. Источник тепла должен стоять в угловой комнате, размещаясь в самой нижней точке разводки. Ведь батареи пойдут по внутреннему периметру, вдоль несущих стен, причем даже последний радиатор должен располагаться немного выше котла. После того, как место для котла выбрано, можно приступать к его установке. Для этого стену в зоне размещения обкладывают кафелем, а на пол набивают либо лист оцинковки, либо панель из плоского шифера. Следующий этап – монтаж дымохода, после чего можно ставить сам котел, подключая его к вытяжной трубе и топливопроводу (ели таковой имеется)
Дальнейший монтаж осуществляется по направлению движения теплоносителя и реализуется по следующей схеме. Вначале под окнами развешивают батареи. Причем верхний патрубок последнего радиатора должен располагаться выше напорного выхода из котла. Величина возвышения рассчитывается, исходя из пропорции: один погонный метр разводки равен двум сантиметрам возвышения. Предпоследний радиатор вешают на 2 см выше последнего и так далее, до первой батареи по ходу движения теплоносителя.
Когда нужное количество батарей уже весит на стенах дома, можно переходить к сборке разводки. Для этого нужно присоединить к напорному патрубку (или штуцеру) котла 30-сантиметровый участок горизонтального трубопровода. Далее к этому участку пристыковывают вертикальную трубу, поднятую на уровень потолка. В этой трубе на вертикальную линию накручивают тройник, обеспечивая переход в горизонтальный уклон и обустройство места врезки расширительного бачка.
Принцип работы системы отопления с принудительной циркуляцией
Для монтажа бачка используют вертикальный штуцер тройника, а к свободному отводу прикручивают второй горизонтальный участок напорной трубы, который тянут под уклоном (2 см на 1 м) до первого радиатора. Там горизонталь переходит во второй вертикальный участок, спускающийся к патрубку радиатора, с которым трубу и стыкуют, используя цанговый фитинг с резьбовым сгоном.
Далее нужно соединить верхний патрубок первого радиатора с соответствующим разъемом второго радиатора. Для этого используют трубу соответствующей длины и два фитинга. После этого таким же образом соединяют нижние патрубки радиаторов. И так далее, до стыковки предпоследней и последней батареи. В финале нужно вмонтировать в верхний свободный штуцер последней батареи краник Маевского и подключить к нижнему свободному разъему этого радиатора обратную трубу, которую заводят в нижний патрубок котла.
Составные элементы замкнутой схемы отопления
Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.
Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.
Подбор оборудования, труб и радиаторов
Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.
Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.
Какие-то конструкции имеют уже бак, какие-то нет
Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.
Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:
- объема теплоносителя в системе (объем бака 10% от объема жидкости);
- максимального значения температуры.
Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации
Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания
Как и где устанавливается расширительный бак для отопления:
Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:
- радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
- из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
- радиаторы из стали недорогие и неплохого качества;
- выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.
В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах
На рынке существует несколько типов труб:
- из разных металлов;
- из полимеров (пластик, полиэтилен и полипропилен).
При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.
Простая система отопления в частном доме своими руками:
Что еще необходимо в системе
Обвязка котла будет неполной, если в ней не будет крана для слива и заполнения системы. И лучше, если они будут раздельными. Конкретное место установки зависит от строения системы, но есть определенные правила:
Кран для слива делают в самой нижней точке
Это очень важно, если систему отопления надо будет консервировать на зиму — необходимо чтобы в ней оставалось как можно меньше теплоносителя. Если система будет работать зимой постоянно обычно к одному из радиаторов приделывают кран (с патрубком или без) Это и будет место слива системы.
Такой кран для слива системы можно установить в любом удобном месте (на обратном трубопроводе)
Если в системе отопления будет использоваться вода, обычно подключается вход от водопровода
В случае с настенным газовым котлом для этого есть специальный патрубок со стационарным краном. Холодную воду подключают к этому входу, при необходимости подпитки кран открывают на короткое время. Если используется котел без специального патрубка, в трубопроводе подачи (желательно повыше) также устанавливают кран. Как вариант — на отрезке трубы, которая идет на расширительный бачок.
Один из вариантов установки крана для заполнения системы отопления
В некоторых системах слив и залив системы делают из одного крана. Это возможно, если есть насос, которым закачивается теплоноситель и есть манометр, по которому можно контролировать создаваемое давление. При наличии отдельного крана для залива системы в высокой точке можно ее заполнить и самотеком.
Выбор способа отопления частного дома
В условиях России на выбор влияют множество факторов:
- климатические условия региона строительства;
- доступность того или иного топлива;
- наличие на рынке отопительных агрегатов нужного типа;
- личные предпочтения застройщика.
Если в регионе строительства нет газопровода, можно соорудить газгольдер и устроить отопление газовыми приборами. Но это при условии, что есть организация, занимающаяся монтажом оборудования и поставками пропан-бутана для них. Стоимость такого вида газоснабжения ниже, чем при использовании магистрального газа.
При выборе типа системы обычно выбирают не одну. Возможны перебои с подачей топлива, с отоплением таких проблем быть не должно. Поэтому параллельно с газовым или электрическим котлом устанавливают дровяные печи или агрегаты на жидком топливе, например, солярке. В таком случае отопление гарантировано при любых сбоях.
Кроме того, многие пользователи любят посидеть у открытого огня и устраивают, кроме основных агрегатов, камины, очаги и прочие подобные устройства.
Это касательно приспособления для генерации тепловой энергии. Но имеет значение и рациональное распределение тепла внутри помещения. В частном доме чаще всего используются радиаторное водяное отопление. В последнее время в такие системы активно включаются устройства обогрева пола как вспомогательный элемент.
Современные системы, как правило, выполняются многоконтурными, с раздельной регулировкой температуры в каждом из них. Обычно производится контроль в автоматическом режиме обратки с подмесом горячей воды из котла, или холодной из расширительного бачка для получения нужного нагрева системы.
Некоторые особенности имеют системы отопления двухэтажного дома. Значительная высота подъема теплового носителя в данном случае обеспечивает самопроизвольную циркуляцию естественным образом. Это позволяет отказаться от использования в трубопроводах циркуляционного насоса, а расширительный бак можно устанавливать не на чердаке, а непосредственно в котельной.
Такие устройства заполняются значительным количеством воды, поэтому их прогрев происходит медленно. Чтобы избавиться от такого недостатка, рекомендуется применять циркуляционную установку. Мощность его не велика, и, как правило, не превышает 90 Вт, а включение может производиться периодически.
Виды автономных систем отопления частного дома
Ключевым моментом индивидуального отопительного контура является вид топлива, применяемого для генерации тепловой энергии. По этому признаку автономные системы обогрева классифицируются на виды:
- Газовые, работающие на природном или сжиженном газе.
- Электрические.
- Твердотопливные, в которых в качестве источника энергии используется каменный уголь, горючие сланцы, древесные пеллеты, дрова.
- Жидкотопливные.
С целью снижения энергопотребления домашней греющей линии допускается использование нескольких видов топлива, правда, для этого потребуется специальные комбинированные котлы.
Преимущества и недостатки отопления с одной трубой
Однотрубное отопление (так же называемое “ленинградка”), в отличие от двухтрубной системы отопления частного дома характеризуется подачей жидкости в радиаторы и отводом ее из них последовательно.
Оно имеет такие плюсы:
- сокращение времени и снижение трудоемкости монтажа;
- магистраль можно спрятать в стенах, что улучшает эстетические свойства помещения;
- есть возможность организации самотечного движения теплоносителя в сооружениях на 2-3 этажа;
- сравнительная дешевизна прокладки труб;
- если система закрытая, то ее регулировка осуществляется автоматически, посредством термостатических вентилей радиаторов.
Однако, для ленинградки характерны такие минусы:
- по мере продвижения жидкости к дальним батареям она остывает, поэтому в конце контур не обеспечивает требуемый обогрев помещения;
- гидравлическая нестабильность (при перекрытии вентиля на одном радиаторе другие начнут перегреваться, что создаст неприятный микроклимат в комнатах);
- для хорошего передвижения воды при закрытом типе системы требуется установка полнопроходной арматуры на ответвлениях;
- однотрубная конструкция с вертикальной разводкой стоит дороже, чем двухтрубная;
- балансировка системы непростая.
Если конструкция самотечная, то необходимо обеспечить большой диаметр труб. Причем они прокладываются с определенным уклоном – до 5 мм на 1 погонный метр.
Проводим монтаж отопления в частном доме
Один из вариантов правильно спланированного котельного помещения.
Система отопления устанавливается в несколько этапов. Первым делом вам необходимо обустроить помещение под котел. Оно должно быть хорошо проветриваемое, обработанное огнеупорными материалами. Сам котел монтируется не вплотную к стене, а с небольшим отступом. От потолка, пола и остальных стен также нужно отступить. Вешайте прибор так, чтобы к нему было легко добраться.
После установки котла переходите к подключению насоса (если он нужен) или монтажу коллектора (если предусмотрен). Также закрепите все регулирующие и измерительные приборы около котла. Только после вышеперечисленных действий стоит переходить к обустройству магистральных трубопроводов. Здесь не обойтись без перфоратора, так как для прокладки линии придется пробивать в стенах отверстия.
Важно! Уклон должен составлять не менее 5 мм на метр – очень важно выдержать уклон. Отсутствие такового негативно скажется на работе всей системы в целом, поэтому ответственно отнеситесь к этому вопросу. Схематическое изображение правильного уклона в системе отопления
Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел
Схематическое изображение правильного уклона в системе отопления. Вода самотеком поступает в радиаторы и самотеком отправляется обратно в котел.
Радиаторы устанавливаются в последнюю очередь. Перед монтажом нужно разметить стену, затем просверлить отверстия, куда устанавливают кронштейны. При разметке соблюдайте следующие расстояния: от пола до нижней стороны батареи – не менее 10 см, от стены до задней стенки – не менее 2 см, а от подоконника – не менее 10 см. Желательно на все входы и выходы батарей ставить вентили, что упростит замену или ремонт.
Только после окончания всех работ можно проверить систему. Если вы устанавливали газовый котел, то обязательно вызовите на пробный запуск представителя газовой службы.
На самом деле установка системы отопления в частном доме – не настолько сложное занятие. Достаточно соблюдать все правила и работать без спешки. Проблема заключается лишь в сроках. Если у вас не слишком много времени, то посмотрите цены на работу, прикиньте, что вы сможете сделать самостоятельно, а что лучше доверить мастерам. Таким образом, вы сэкономите время и деньги. Покупайте качественные материалы, тогда все элементы прослужат вам намного дольше. Также устанавливайте хорошие радиаторы, они буду иметь больший КПД, а значит, затраты на топливо сократятся.
Схема монтажа отопления с тёплым полом в частном доме
В предыдущих разделах мы разбирались с тем, какой котел лучше использовать для организации отопления в своем доме и как сделать разводку труб. Здесь мы рассмотрим еще один вариант – теплый пол.
Как и любая другая монтажная работа, установка теплого пола подразумевает ряд работ. Начинать необходимо с проектирования. Затем, на основании сделанного проекта подбираются материалы и комплектующие. Сюда входят трубы, коллектор со смесительным узлом, утеплитель. Затем готовится основание, куда будут укладываться трубы и проводится монтаж всей системы. Когда все готово, делается пробный пуск. Если всё работает нормально, то основание заливается, проводится первичный запуск и прогрев.
По технической конструкции теплый пол представляет собой что-то вроде слоеного пирога, в который слоями располагаются все комплектующие. Основанием является либо грунт, либо бетонная плита, на которые укладывается тонкая пленка – полиэтилен являющаяся гидроизоляцией. Затем укладывается теплоизоляционный материал, например, экструдированный пенополистирол. Наверх теплоизоляционного материала кладутся трубы и все это заливается цементом.
Как провести отопление своими руками — вариант на два крыла
Ранее уже говорилось, что отопительная система представляет два варианта, одно и двухтрубная. Наиболее распространенной и лучшей по сохранению тепла является двухтрубная. Она также представлена двумя видами: тупиковой и попутной. При тупиковой схеме теплоноситель в подающей трубе движется навстречу потоку жидкости в обратке, т.е., попросту говоря, теплоноситель движется в одном направлении. Такая схема называется петлей Тихельмана.
Если протяженность труб большая, то всю разводку разделяют на две части или, как говорят, на два крыла. Такая схема особенно популярна в частных домах и на дачах.
Протяженность обоих частей или крыльев необходимо делать одинаковыми, а все радиаторы в этой сети подключаются при помощи вентилей. Это позволит быстро и оперативно регулировать подачу воды.
В остальном монтаж аналогичен всем остальным и не требует каких-либо особенностей.
