Как работает шкаф управления насосами

Информация необходимая для заказа шкафа управления

Для заказа шкафа управления необходимо по возможности предоставить следующую техническую документацию:

1. Заполненный опросный лист на систему электрообогрева.
2. Опросный лист на шкаф управления с указанием типа используемого корпуса, степени защиты IP, системы заземления, производителя комплектующих и другие технические требования.
3. При наличии проекта необходима проектная документация – однолинейная или принципиальная схема, спецификация комплектующих и т.д.

Наша компания осуществляет проектирование, комплектацию и сборку шкафов управления электрообогревом и другого щитового оборудования по техническому заданию Заказчика.

Сборка шкафов производится по стандартным схемам для данного оборудования, схемам Заказчика, а также индивидуальным схемам, выполненным для конкретного объекта.

В шкафы управления закладываются комплектующие известных мировых марок: ABB, Schneider Electric, Legrand, DEKraft, IEK, КЭАЗ, EKF и другие.

Заказчик получает вместе со шкафом управления полный комплект документации, включая компоновку шкафа, принципиальную схему, схему подключения к шкафу, спецификацию и паспорт на шкаф управления.

Все шкафы после сборки проходят испытания после сборки в соответствии с методиками тестирования.

Преимущества шкафов управления «Экотехнологии»

Шкафы «ЭКОТЕХНОЛОГИИ» выполняют все функции, предусмотренные производителями насосов в своих фирменных пультах:

• автоматический пуск/останов насосов по сигналам поплавковых выключателей с помощью ПЛК;
• ручной пуск/останов насосов с помощью кнопок на двери щита;
• автоматическое включение резервного насоса при неисправности основного;
• автоматическое чередование работы насосов для равномерной наработки;
• автоматический кратковременный пуск насосов при длительном простое для защиты от заклинивания.

Обладают информативной индикацией и управлением:

• «Сеть»;
• индикация уровней;
• индикация работы каждого насоса;
• индикация аварии каждого насоса;
• переключатели «Руч.-Стоп-Авт.»;
• кнопки ручного управления каждым насосом.

Реализованы многие виды защит отсутствующие у производителей насосов:

• от «сухого» хода;
• от короткого замыкания;
• от тепловой перегрузки по току;
• от перегрева обмоток электродвигателя.

А так же:

Возможные опции по желанию заказчика:

• контроль влажности масляной камеры;
• контроль питающего напряжения;
• уличное исполнение (IP65, термостат, обогрев, двойная дверь либо корпус в корпусе);
• диспетчеризация (посредством замыкания «сухих» контактов либо по коммуникационному протоколу);
• установка GSM/GPRS модуля, с оповещением по SMS о работе насосов и аварии.
• подключение аналогового датчика уровня;
• световая и звуковая аварийная сигнализация;
• безопасное напряжение питания органов управления и индикации;
• счетчики моточасов;
• АВР (автоматическое включение резервного электропитания);
• электроизмерительные приборы (амперметры, вольтметры);

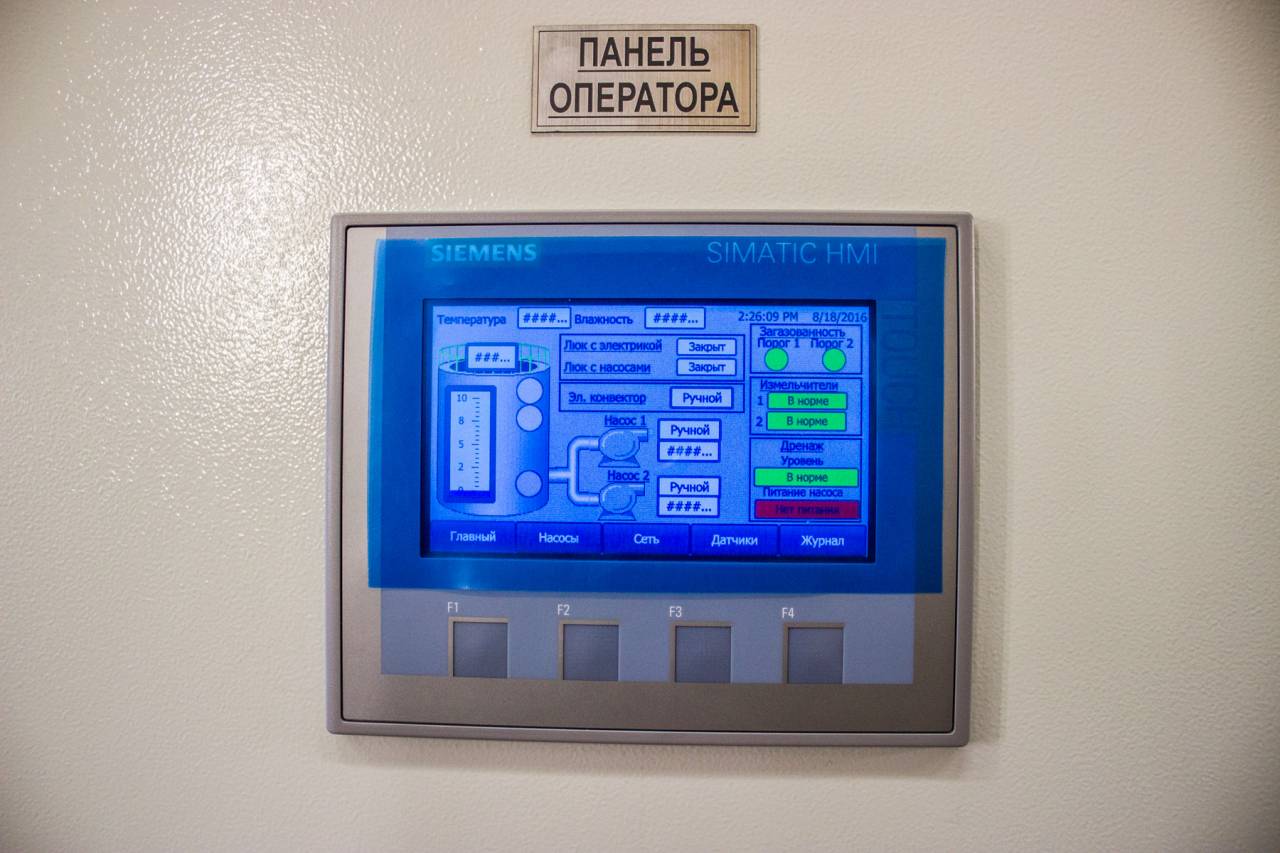

• панель оператора на двери щита.

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент – контактор, софтстартер или преобразователь частоты. Логика работы самая простая – включить/отключить насос по сигналу или с кнопок “Пуск”, “Стоп”. ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам – используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

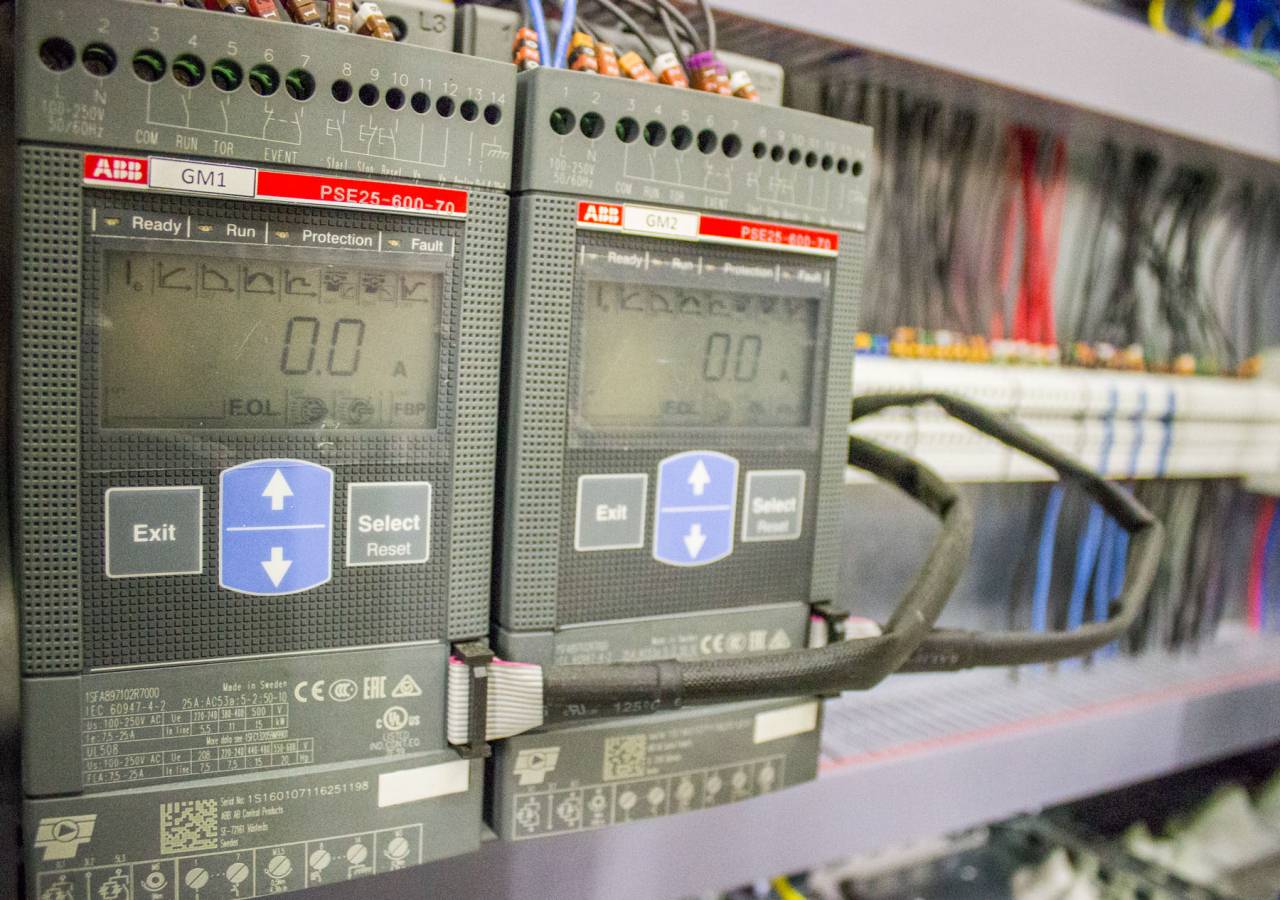

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН – 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)

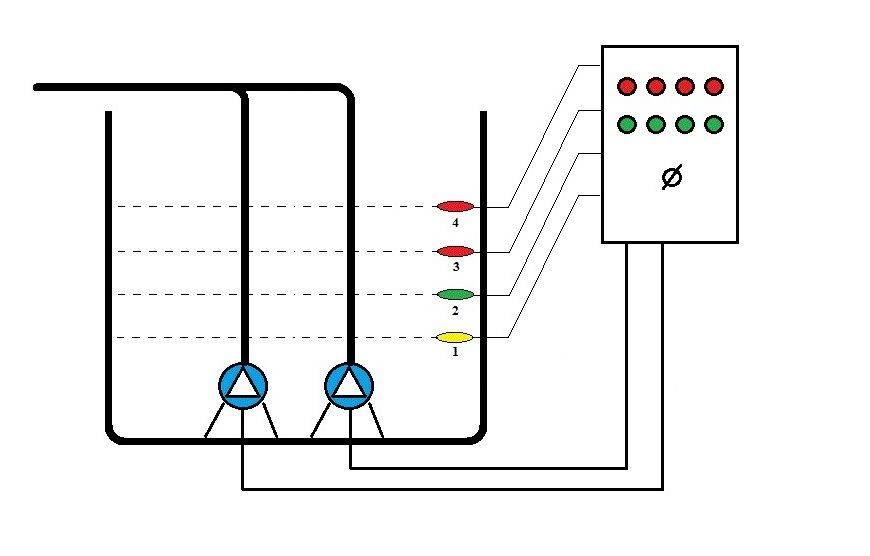

	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)

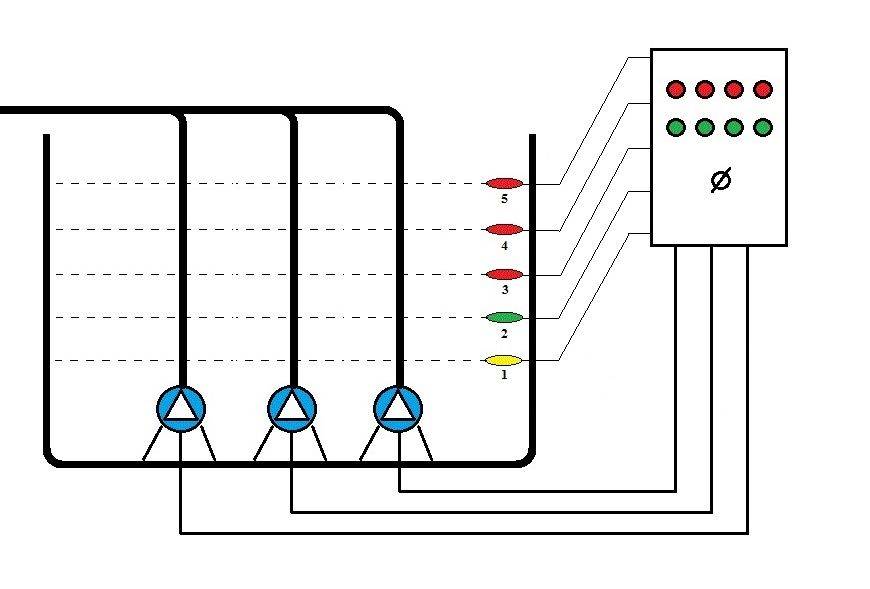

	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Установка поверхностного электронасоса

Для установки поверхностного электронасоса, наружных станций требуется сделать и оборудовать скважину. В частных и загородных домах, на дачных участках рекомендуется делать кессон. Он бывает металлическим, пластиковым, бетонным. Такие конструкции отличаются между собой формой — круглые, квадратные или прямоугольные.

Экономичными вариантами считаются кессоны из пластика. Они имеют небольшой вес, легкие в обустройстве и монтаже. Но грунтовая вода может поднять материал наружу, поэтому произойдет разрушение конструкции. Для дачного дома можно купить бетонные кессоны, которые сделаны из отдельных колец. Этот материал пропускает воду, поэтому внутри конструкции будет влага.

Оптимальный вариант — использование металла, но он дорогостоящий, требует затрат при обустройстве и монтаже. Внутри кессона располагают водозаборное оборудование, гидравлический аккумулятор, насос. В поверхностных насосах глубина забора составляет не больше 9 м. Для подключения поверхностного оборудования нужна глубокая и большая яма.

Схема установки поверхностного электронасоса.

Повысить уровень давления воды в системе и защитить узлы сможет всасывающий патрубок. Его опускают на 1 м. После установки выполняют подключение, проверяют работоспособность оборудования и устраняют ошибки.

Комплектность системы автоматизации насосной станции.

Существует три подхода к комплектации оборудования и построения системы.

1. Два отдельных изделия.
2. Блочно-модульный подход.
3. Одно готовое устройство.

Два отдельных изделия.

Система состоит из двух устройств: ПУ и ШАК.

Такой подход четко выражен, например, в оборудовании комплекта Спрут-2.

Имеется специализированный для управления пожарными насосными станциями прибор управления. Прибор управления выполнен, как отдельное изделие, заточенное на применение в системах водяного пожаротушения. В современных приборах управления есть все ништяки: интерфейс RS-485, устройства индикации и дистанционного управления, приборы расширения и т. п.

Вся силовая часть содержится в одном шкафу аппаратуры коммутации, который комплектуется по предварительному заказу и поставляется тоже как готовое изделие.

В зависимости от числа и мощности агрегатов и исполнительных устройств, а также других параметров конкретной насосной станции изготавливается один шкаф с оборудованием коммутации и поставляется, как готовое изделие.

Блочно-модульный подход.

Этот подход реализован в адресных системах пожарной сигнализации, например, в адресной системе Болид и адресной системе Рубеж.

Система управления насосной станцией пожаротушения распределяется по нескольким устройствам.

Специализированный выделенный прибор для реализации логики управления насосной станцией в составе системы есть. Все остальное распределено по нескольким приборам. Отсутствует единый шкаф со всем силовым оборудованием.

На каждый силовой агрегат устанавливается свой шкаф управления. Например, если в составе насосной станцией имеется жокей-насос, два пожарных насоса, обводная задвижка и задвижка наполнения пожарного резервуара, то нам необходимо 5 силовых шкафов управления.

Прибор управления может непосредственно управлять небольшим числом силовых агрегатов и исполнительных устройств. Сигналов о состоянии такой прибор управления тоже может принять небольшое количество.

Для организации сбора информации с достаточного количества датчиков и управления требуемым числом исполнительных устройств и силовых агрегатов необходимо расширение базового функционала.

Для передачи сигналов диспетчеризации и состояния а также диспетчеризации требуется также что-то еще.

Расширит функционал не проблема – это же адресная система.

Только для этого требуется применение сетевого контроллера, под управлением которого элементы распределенной системы взаимодействуют друг с другом.

Стоимость оборудования при таком подходе оказывается меньше ввиду применения более унифицированных приборов.

Но меньше надежность и простота эксплуатации. также придется потратить время чтобы все это настроить и запустить.

Одно устройство.

У зарубежных производителей и их локализаций в России приборы управления и шкафы управления не разделены по отдельным ящикам, а выполнены в виде одного красного ящика. Вероятно, там выгоднее купить готовое устройство, чем проектировать и платить инженерам, соберущим велосипед.

В ящике содержится и слаботочная и силовая часть. Слаботочная часть выполнена в виде платы ПЛК (программируемого логического контроллера) или ПЛК, встроенного в дверь шкафа.

Вся логика работы уже запрограммирована – пользователю необходимо только выбрать необходимые параметры работы.

Выходы контроллера подключены к цепям управления силовой частью, а входы выведены на клеммы шкафа, которые подписаны и однозначно понятно что к ним подключать.

Ящик заказывается нужной комплектации в зависимости от числа и мощности силовых агрегатов.

Но ящик не является штучным изделием: объем выпуска позволяет поддерживать достаточный ассортимент базовых конфигураций в виде готовых изделий.

Ящик управления станцией водяного пожаротушения является одним изделием, полностью готовым к эксплуатации.

Естественно, что если система пожаротушения сложная – такой подход не применим, виду ограниченности базовых конфигураций. Если у вас задвижка 3-х фазная, а ящик заказали с каналом управления 1-фазной задвижкой, то тоже беда беда.

Конечно, такой ящик дороже сборной из нескольких устройств системы.

Разница, как если бы вы купили MP3 плеер или его компоненты из набора шилдов Arduino. Но, в отличии от MP3 плеера, ящик эксплуатирует не покупатель ящика, а обслуживающий персонал или вообще никто.

Особенности конструкции и предназначение

Если рассматривать работу шкафа, который осуществляет управление разнотипным насосом, то в качестве основных задач можно выделить следующие:

• Контроль функционирования электропривода насосного оборудования, а главное, что это возможно посредством перехода на ручной или автоматизированный режим управления;
• Мониторинг величины давления в системе, температуры транспортируемой жидкости, а также уровня воды в скважине;
• Выравнивание показателей электрических параметров (тока на клеммах электродвигателя и частоты вращения вала).

Схема шкафа для управления насосной станцией

Щит управления насосами способен организовать работу одновременно нескольких электроприводов, однако, в этом случае необходимо расширить функционал оборудования посредством добавления аппаратуры. Для того чтобы обеспечить более длительный срок эксплуатации насосной станции рекомендуется ввести периодичное включение агрегатов. Это позволит снизить интенсивность износа подвижных частей механизма.

Вне зависимости от целевого назначения (противопожарная, дренажная или водоотведения) состав оборудования системы управления разнотипного насоса будет включать в себя следующие элементы:

1. Металлический корпус, в котором предусмотрены элементы крепления аппаратуры (DIN-рейки) и короба для прокладки проводов. Кабели заводятся в шкаф через металлические отверстия, закрытые сальниками. Обычно они располагаются в верхней или нижней части корпуса.
2. Передняя панель, она же – дверь шкафа. На ней устанавливаются коммутационные элементы (кнопки запуска и остановки работы установки, а также переключатель режимов работы). Дополнительно схема управления насосом предполагает наличие индикации на передней панели, что позволит выполнять мониторинг значений основных параметров.
3. Узел контроля нагрузок на фазах. Его рекомендуется располагать на входе аппаратной части шкафа.
4. Контактор отвечает за подачу электроэнергии и отключение агрегатов от источника питания.
5. Предохранитель. Этот элемент обеспечивает защиту аппаратуры на случай возникновения «пробоя» или короткого замыкания.
6. Элементы контроля значений основных параметров – датчики, выполняющие управление разнотипным насосом по давлению и температуре. В ситуациях, когда эти величины значительно отличаются от нормального уровня, оборудование попросту не включится или, наоборот, своевременно отключится.
7. Блок управления насосом, куда входят различные датчики: отключения и включения насосного агрегата, а также датчик переполнения. Отличительной чертой данного узла является необходимость ввода клемм в скважину, гидробак.
8. Частотное автоматизированное управление насосом позволяет контролировать работу привода, а именно – вала асинхронного электродвигателя. Реализуется данная возможность посредством частотного преобразователя.

Именно такая комплектность оборудования принята за основу подавляющим большинством заводов-изготовителей. Разумеется, в зависимости от исполнения шкафа состав аппаратной части может несколько отличаться, что позволяет получить установку с дополнительными функциями и возможностями.

Как выбрать шкаф управления насосами

Подавляющее большинство современных отечественных и зарубежных фирм-производителей выпускает полностью готовое к эксплуатации оборудование

Для того чтобы не ошибиться при покупке шкафа управления насосами, необходимо обратить внимание на следующие параметры:

1. Год выпуска. В идеале он должен совпадать с датой производства подключаемого оборудования.
2. Параметры и количество поддерживаемых агрегатов. В этом случае необходимо учитывать мощность прибора, ток и рабочее напряжение двигателя.
3. Тип управления. Оно может быть ручным, автоматическим и дистанционным.
4. Условия эксплуатации. Сюда относятся такие важные показатели, как температура и влажность воздуха.

Кроме того, покупая ШУН, уделите внимание его рабочим показателям, качеству сборки и совместимости с подключаемыми насосами. Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование

Соблюдение этих простых правил поможет вам избежать ошибки и приобрести долговечное и производительное оборудование.

Шкаф управления одним насосом (ШУН-1)

Самыми простыми шкафами управления являются шкафы управления одним насосом (ШУН-1). Для его работы достаточно установить один управляющий элемент — контактор, софтстартер или преобразователь частоты. Логика работы самая простая — включить/отключить насос по сигналу или с кнопок «Пуск», «Стоп». ШУН-1 целесообразно использовать в бытовых системах водоснабжения, в системах откачивания жидкости, орошения, циркуляции и т.д.

Шкаф управления 1 насосом 75 кВт с преобразователем частоты ATV 630 на базе оборудования Schneider Electric	Шкаф управления 1 насосом 30 кВт (плавный пуск) на базе устройства плавного пуска PSR, оборудование Schneider Electric	Шкаф управления 1 насосом 4 кВт с преобразователем частоты ATV 212 на базе оборудования Schneider Electric

Шкафы управления несколькими насосами (ШУН-2, ШУН-3, ШУН-4)

Если же требуется более сложная логика работы, или резервирование по насосам — используют шкафы управления одновременно 2-,3-,4 и более насосами (обычно они называются просто, ШУН-2, ШУН-3, ШУН-4).

Такие системы обычно используются в шкафах управления циркуляционными насосами, скважинными (погружными) насосами в системах водоснабжения и водоотведения. Но наиболее частое применение шкафов управления несколькими насосами можно встретить в системах канализации жилых домов (шкафы управления КНС), очистных сооружений или ливневых канализаций, где необходимо обеспечить откачивание жидкости для недопущения подъема уровня выше определенного.

Шкаф управления КНС с АВР, 2 насоса (плавный пуск), контроллер Siemens Simatic S7-1200 на базе оборудования АВВ	Шкаф управления 2 насосами с контроллером Segnetics на базе оборудования Schneider Electric	ШУДН — 2, 18,5 кВт, 2 насоса (плавный пуск), контроллер Modicon М172, на базе оборудования АВВ и Schneider Electric

По умолчанию в шкафах управления несколькими насосами нашего производства реализована схема каскадного запуска, где все насосы являются рабочими. Принцип работы такого запуска достаточно прост: по заданному алгоритму шкаф управления при необходимости меняет ведущий насос, во время эксплуатации насчитывается время наработки каждого насоса. Насос с наибольшим временем наработки всегда отключается первым, с наименьшей — всегда первым включается. При возникновении неисправности ведущего насоса идет переключение на резервный. Как и ШУН — 1 шкафы управления несколькими насосами имеют автоматический и ручной режим работы.

В автоматическом режиме сигналы на запуск и остановку поступают от внешних устройств контроля уровня (см. схему).

	Управление 1 насосом Поплавок №1-отключение насоса Поплавок №2-запуск насоса Поплавок №3-Перелив (сигнал в диспетчерский пункт)
	Управление 2 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-Перелив (сигнал в диспетчерский пункт)
	Управление 3 насосами Поплавок №1-отключение насосов Поплавок №2-запуск первого насоса Поплавок №3-запуск второго насоса Поплавок №4-запуск третьего насоса Поплавок №5-Перелив (сигнал в диспетчерский пункт)

Шкаф управления скважинным насосом

Водоснабжение загородного дома или дачи может обеспечиваться различными способами. Но если нет возможности подключиться к центральному водопроводу, то наиболее верное решение — это водозабор из колодца или скважины, глубина которой может достигать нескольких десятков метров.

И чтобы вода из нее поступала в трубы необходима установка специального водоподъемного механизм. Установка шкафа управления скважинным насосом (ШУСН) позволит получить бесперебойную подачу чистой питьевой воды круглый год.

Главные задачи шкафов управления скважинными насосами заключается в:

— защите насосов от нежелательных факторов, способных вывести его из строя, а именно от:

1. перепадов напряжения; 2. перегрузки по току; 3. перегрева; 4. от снижения числа оборотов; 5. от сухого хода; 6. обеспечение плавного пуска (для защиты от пусковых токов и гидравлических ударов).

— осуществлении автоматического пуска и останова электродвигателя насосов при определенном уровне воды;

— контроле основных параметров системы, таких как напряжение в сети, мощность насоса, расход электроэнергии, частота вращения ротора электродвигателя насоса и время его работы.

Основные схемы управления работой ШУДН

К шкафу управления скважинными насосами, как и в шкафах ШУДН, возможно подключение одного или нескольких насосов (основной и резервный). Существует две основные схемы управления работой скважинных насосов:

— по давлению в трубопроводе. В данном случае реле устанавливается на трубопроводе у гидроаккумулятора (мембранного бака). Гидроаккумулятор предназначен для поддержания определенного давления в системе при выключенном насосе и защиты от гидроударов. На реле давления выставляются два параметра:

1. Pmin — минимальная величина давления при которой замыкаются контакты реле, происходит запуск насоса и заполняет мембранный бак водой.

2. Pmax — максимальная величина давления, при достижении которой происходит размыкание контактов реле и работа насоса приостанавливается.

— по уровню воды в резервуаре. В автоматическом режиме включение/выключение насосов, подключение резервных и отключение лишних насосов происходит с помощью установленных датчиков (поплавков, электродных, ультразвуковых или лазерных). Количество датчиков зависит от количества подключенных к ШУСН насосов и глубины скважины.

Стандартная комплектация шкафов управления скважинными насосами

1. металлический корпус с лицевой панелью, на которой располагаются световые индикаторы и пусковые кнопки; 2. блок управления ШУСН; 3. защитная аппаратура насосных агрегатов; 4. коммутационная аппаратура; 5. система управления и индикации.

Дополнительные опции к стандартной комплектации ШУСН

1. система АВР (автоматического ввода резерва) устанавливается для обеспечения бесперебойной работы насосной станции; 2. дополнительное утепление и повышенная степень защиты корпуса особенно актуально для ШУСН установленных на улице. Способствуют дополнительной защитой оборудования от низких температур и повышенной влажности. 3. система плавного пуска обеспечивает защиту двигателя от резкого старта; 4. диспетчеризация ШУСН позволяет управлять станцией на расстоянии при помощи радиомодема, сети Интернет или GPRS; 5. установка световой сигнализации и сирены.

  Инструкция: elektro-portal.com/article/show/shkaf-upravleniya-skvagin-nasos

Сферы применения шкафов управления на базе частотника

Шкаф управления с частотным (регулируемым) приводом может работать в производственных помещениях, цехах, общественных местах (помещениях), административных зданиях, развлекательных учреждениях, спортивных залах, клубах, вокзалах и прочих больших зданиях. Могут применяться в отдельных тепловых пунктах системы городского парового отопления, в системе водоснабжения больших объектов и небольших сёл, в котельных.

Шкаф управления с преобразователем частоты обладает несколькими основными функциями:

1. Поддерживает заданное настройками давление в системе подачи воды.
2. Контролирует работу системы насосов. При прекращении работы основного насоса система может переключить работу на резервный.
3. Контроль над попеременным включением и отключением насосов в системе, что позволяет распределить нагрузку на электродвигатели и даст время на проведение ТО.
4. Позволяет переходить на ручное управление насосной станцией.
5. Обеспечивает возможность удалённого управления насосами и подключение к пульту диспетчера.

К основным преимуществам применения шкафов управления электродвигателями на базе частотного преобразователя можно отнести:

• Существенное понижение расхода электрической энергии.
• Увеличение срока службы электрических двигателей, насосных узлов и систем трубопровода.
• Максимально сниженный риск возникновения гидроударов в системе трубопроводов.
• Облегчение работы персонала по обслуживанию насосов.
• Уменьшение расходов на численность обслуживающего персонала.

Как правило, базовая комплектация такого шкафа управления содержит:

1. АВР. Систему аварийного переход от основного источника питания к резервному.
2. Частотный преобразователь. Позволяет осуществлять плавный пуск, регулирование давления, поддержание заданного давления за счёт показаний датчиков на выходе.
3. Программируемый контроллер управления насосной станцией.
4. Электромонтажные элементы, системы защиты (УЗО, автоматы отключения, и прочие).
5. Панель управления и выводы сигнальных ламп.
6. Опционально может иметь место и сетевой концентратор со стабилизатором напряжения. Он нужен для интеграции шкафа в диспетчерскую систему управления, а стабилизатор нужен для того, чтобы помехи в сети питания, которые возникают от работы частотника, не вывели из строя сетевой концентратор.

Такая комплектация, как правило, окупается в срок до двух лет. Может и раньше. Чем больше мощность насосной станции и чем больше она обслуживает площадей, тем быстрее окупается шкаф управления.

Дополнительно шкаф управления может обеспечивать:

• Комплексную защиту работы и состояния электрических двигателей (за счёт контроля потребляемого тока, определения температуры обмоток), времени непрерывной работы.
• Немедленный переход из автоматического режима в ручной с предоставлением полного контроля процесса работы оператору.
• Управление микропроцессором, согласно данным сигналов датчиков перегрузки, давления, определения отсутствия воды в системе.
• Автоматическую остановку насос, если пропала вода в системе (с выводом соответствующего сигнала на панель управления и/или передачу сигнала тревоги диспетчеру).
• Остановка насосов при получении сигнала о перегреве или заклинивании крыльчатки насоса.
• Также может быть остановлен при полном отсутствии сигнала (выход из строя датчика).
• Остановка насосов при обнаружении короткого замыкания в обмотке или в системе питания станции.
• Отключение питания двигателей, при обнаружении ошибочного подключения фаз. Система сможет автоматически включить питание, как только ошибка будет устранена.
• Обеспечение автоматической взаимной подстраховки электродвигателей.
• Отображение состояния каждого двигателя в системе. Сигнал может быть выведен как на панель управления, так и отправлен диспетчеру через сетевой интерфейс.
• Выведение на панель управления сигнала об аварии самого частотника.
• Попеременное программируемое управление двигателями, автоматическое назначение каждого из двигателей основным, по мере необходимости.
• Установление запрета на пуск определённого двигателя, в работе которого обнаружена критическая ошибка (заклинивание ротора, перегрев, сильно завышенное потребление тока).
• Защита корпуса по европейским стандартам безопасности (влага, температура, огонь).

Применение шкафов с частотным управлением позволило вывести системы управления насосными станциями на высокий технологичный уровень. Сегодня развитие диспетчерского управления гидронасосами позволяет десяти сотрудника диспетчерской управлять гидросистемой большого города, без ущерба качеству работы гидромагистралей и систем отопления.
