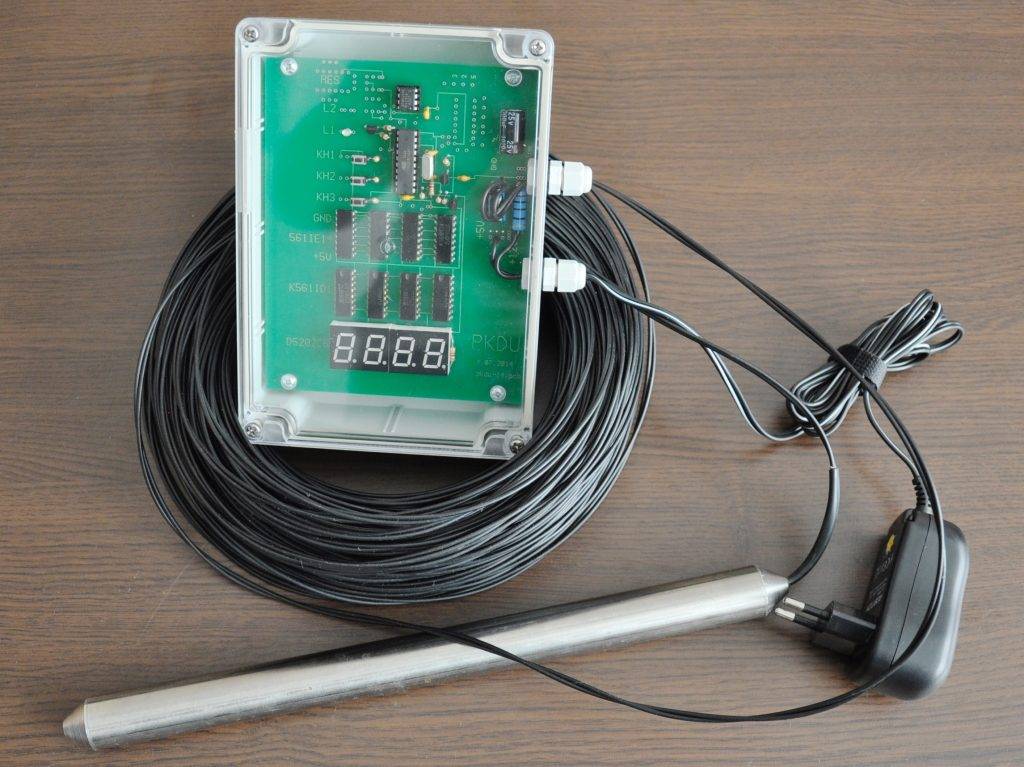

Скважинный уровнемер: назначение прибора и изготовление его своими руками

Цена вопроса и выгода использования датчиков уровня

Использование гидростатических датчиков для фиксации уровней в резервуарах с количеством уровней не более четырех сравнимо по стоимости с установкой кондуктометрических датчиков. При увеличении количества фиксируемых уровней выгода использования гидростатических датчиков возрастает.

При использовании гидростатических датчиков необходимо учитывать межповерочный интервал, который составляет от трех до пяти лет, что совпадает с регламентными работами по очистке резервуара.

При проектировании резервуаров с использованием гидростатических датчиков следует учитывать основную приведенную погрешность измерения, которая может составлять 1%, 0,5% или 0,25% ВПИ (верхний предел измерений). Эта характеристика может влиять на точность фиксации уровня.

В итоге, установка гидростатических датчиков для фиксации уровней в резервуарах возможна и выгодна, если число фиксируемых уровней больше четырех, и высота резервуара — выше 12м. Очень удачно совместное применение кондуктометрических и гидростатических датчиков, где последние выступают в роли индикатора наполнения резервуара.

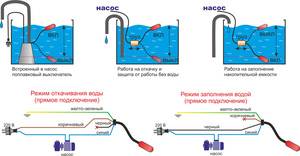

Изготовление поплавкового датчика уровня в домашних условиях

Как сделать самодельный датчик уровня воды для использования в пластиковом накопителе? Для изготовления простого устройства потребуются рычаг, открывающий клапан, и поплавковый элемент. Все работы выполняются в следующем порядке:

В верхней части готового резервуара поплавковый элемент с рычагом подсоединяется к штоку, который используется для перемещения поршневого цилиндра.
Когда вода достигает максимального значения, поплавок воздействует на рычаг, который двигает поршень и обеспечивает закрытие клапана для прекращения доступа воды через нижнюю водонапорную трубу.
По мере того как объем воды будет использоваться, поплавок медленно опускается на дно, воздействуя на поршень. Далее происходит открытие клапана и заполнение резервуара жидкостью.

Читать также: Большой шпатель для выравнивания стен

Изготовить датчик уровня воды своими руками под силу любому начинающему мастеру. Устройство подойдет для установки в скважинах, колодцах, насосном оборудовании и водных резервуарах.

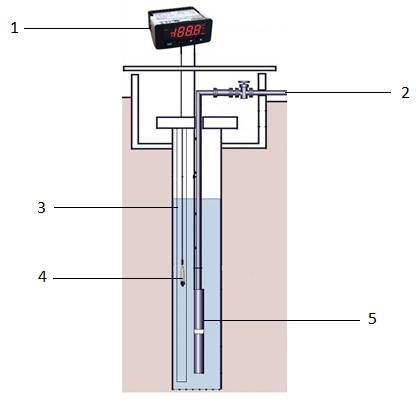

Для автоматизации многих производственных процессов необходимо контролировать уровень воды в резервуаре, измерение проводится при помощи специального датчика, подающего сигнал, когда технологическая среда достигнет определенного уровня. Без уровнемеров невозможно обойтись и в быту, яркий пример этому – запорная арматура бачка унитаза или автоматика для отключения насоса скважины. Давайте рассмотрим различные виды датчиков уровня, их конструкцию и принцип работы. Эта информация будет полезной при выборе устройства под определенную задачу или изготовлении датчика своими руками.

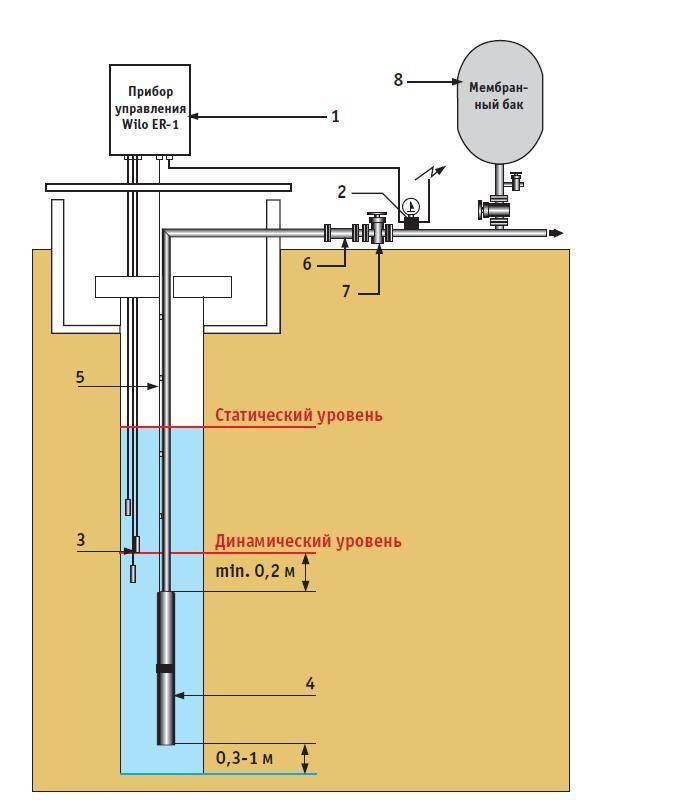

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело – измерять высоту питьевой воды в баке, другое – проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Как сделать пробивку ударным способом

Это самая недорогая технология, но довольно трудоемкая. Для работы вам потребуются такие приспособления:

тренога из металлопроката с крюком и блоком на вершине;
лебедка с тросом, снабженная ручкой;
забивной инструмент – стакан и желонка;
сварочный аппарат;
ручной бур.

Стакан для пробивки грунта

Перед тем как пробурить грунт на требуемую глубину, заготовьте обсадные трубы. Их диаметр должен быть таким, чтобы рабочий инструмент свободно проходил внутри, но с минимальным зазором, а длина соответствовать высоте треноги. Одно условие: ударная технология неприменима на скальных породах или в грунтах с каменными включениями. Для проходки таких горизонтов понадобится бур с твердосплавными напайками.

Самостоятельное бурение скважины на воду выполняется в таком порядке:

Из первой секции обсады изготовьте фильтр, просверлив в шахматном порядке отверстия Ø8—10 мм с шагом 7—8 см на участке трубы длиной в 1 метр. Сверху отверстия закройте нержавеющей сеткой, фиксируемой заклепками.
Сделайте лидерную лунку ручным буром на глубину 0,5—1 м

Здесь важно правильно выставить инструмент под углом 90° к поверхности, чтобы канал получился строго вертикальным.
Вставьте первую секцию обсадной трубы в лунку, откорректируйте вертикаль и заложите внутрь ударный инструмент.
Оставив помощника поддерживать обсаду, поднимайте и отпускайте стакан с помощью катушки. При наполнении вынимайте его и вычищайте породу

По мере удаления грунта труба станет занимать его место и постепенно погружаться в землю. Чтобы ускорить процесс, прикрепите к ней парочку тяжелых грузов.
Когда край первого участка опустится до поверхности земли, приварите к нему вторую секцию, строго контролируя вертикаль уровнем. Таким же образом продолжайте работы, пока не достигнете водного слоя.

Приварка следующей секции по уровню

Когда конец трубы опустится на 40—50 см ниже уровня грунтовых вод, пробивку канала прекращайте и переходите к «раскачиванию» источника. Для этого опустите до дна ПНД трубу, подключенную к поверхностному насосу, и залейте в шахту 2—3 ведра воды. Затем включите агрегат и дайте ему поработать в течение 2 часов, контролируя чистоту и напор воды. Последний шаг – обустройство скважины и подключение ее к водоснабжению дома, о чем сказано в другой инструкции. Подробнее процесс бурения смотрите на видео:

Что это такое?

Устройство, называемое абиссинской скважиной или абиссинским колодцем – это простой и недорогой источник, который обеспечит водой загородный домик или дачный огород. Конструкция эта хоть и небольшая по размерам, но подходит для зимнего использования.

Размещение скважины на воду этого типа должно соответствовать определенным нормативам. Для обустройства сооружения не потребуется комплект специализированной техники, достаточно простого оборудования.

Абиссинская скважина представляет собой металлическую или пластиковую трубу примерным объемом от 2 до 4 см. Труба устанавливается в водоносный слой, который может находиться на глубине от 10 до 15 метров. Нижняя часть трубы оборудуется фильтром. В верхней части трубы монтируется насос, который нужно подключить к электричеству.

Производительность абиссинской скважины связана с возможностями водоносного слоя. Особенности системы в том, что ее можно монтировать на дачных участках без постоянного проживания. Для монтажа не потребуется тяжелой техники. При обустройстве скважины не пострадает плодородный слой почвы.

Считается, что данный способ добычи ресурсов изобретен англичанами еще в XIX столетии. Популярности у абиссинского колодца с тех пор не убавилось. Способ востребован для обустройства водоснабжения на дачных участках.

Кроме того, вариантов обустройства абиссинских скважин появилось множество. Например, используется забивной способ или метод бурения. Выбор метода специалисты связывают с условиями на участке. В частности, с качествами имеющегося грунта.

Особенности почвы на конкретном участке должны быть знакомы огородникам. Если необходимых сведений нет, можно уточнить у соседей. Также есть научные способы изучения. Обычно абиссинские скважины бурят в местностях, где грунты из песка или щебенки.

Еще допускается наличие песчаных грунтов средней зернистости. Добыча воды через подобные грунтовые слои не будет трудна. Категорически не рекомендуется обустройство абиссинских скважин на каменистых или суглинистых грунтах.

В таких местах потребуется применение специального оборудования. Однако специалисты практически не используют в практике бурение без обсадной трубы. Варианты скважин с обсадной трубой обычно обустраиваются глубже. Для использования источника потребуется получение лицензии. Сравним характерные особенности глубин для скважин, применяемых в личных хозяйствах.
