Солнечный водонагреватель: постройка установки своими руками

Плоский коллектор

Нагревание теплоносителя в таком устройстве происходит благодаря пластинчатому абсорберу. Он представляет собой плоскую пластину теплоемкого металла. Верхняя поверхность пластины в темный оттенок специально разработанной краской. К нижней части устройства приварена змеевидная трубка.

При помощи нее происходит циркуляция жидкости.

Темная селективная краска, покрывающая верхнюю поверхность пластины, поглощает мощные солнечные лучи. Отражение солнца сводится к минимуму. Поглощенная энергия прогревает теплоноситель под абсорбером. Чтобы минимизировать потери тепла – можно применить теплоизоляцию корпуса при помощи закаленного стекла. Такой материал содержит минимальное количество окислов железа. Стекло крепят над абсорбером. Устройство служит верхней крышкой корпуса. Также закаленное стекло создает «парниковый эффект» в виде изолирующей теплицы. Это значительно увеличивает нагрев абсорбера, повышая температуру теплоносителя. Такое устройство отлично подойдет для отопления частного дома. Также агрегат устанавливается в теплицы, душевые кабины, садовые оранжереи и парники.

Как сделать самодельный каталитический водонагреватель на даче

Каталитический нагреватель на даче подходит для тех, кто регулярно занимается выкашиванием своего участка и отправляет скошенную траву на компост. Известно, что гниющая трава в компостной куче сильно разогревается, иногда это даже приводит с самовозгоранию. Именно на этом факте и основано изобретение оригинального водонагревателя. По сути, для его создания требуется лишь сделать небольшой теплообменник. Этот агрегат лучше выполнить в виде плоского змеевика, который потом нужно положить в середину компостной кучи. В результате получится надежный источник теплой воды на 2-3 недели. Причем такой аппарат будет работать и днем и ночью независимо от погоды.

Спустя 2 недели мощность каталитического нагревателя заметно снизится, но к этому моменту наступит время снова скашивать траву, а значит, компостная куча вновь начнет свою «работу» по переработке топлива — и «реактор» запустится. При новом заполнении компоста свежескошенной травой нужно тщательно уплотнять кучу и обильно поливать ее теплой водой, чтобы началась химическая реакция.

В качестве аварийного варианта можно рядом с душевой кабиной установить обычную дровяную водонагревательную систему (описанную ранее). А еще лучше применять сочетание различных способов нагрева воды — водный, воздушный и с помощью компостной кучи. Это позволит обеспечить душевую кабину в дачный сезон постоянным источником горячей воды независимо от «капризов» погоды.

Как сделать селективное покрытие

Высокоэффективный коллектор имеет высокую степень поглощения солнечной энергии. Лучи попадают на темную поверхность, после чего нагревают ее. Чем меньше излучения отталкивается от абсорбера солнечного коллектора, тем больше тепла остается в гелиосистеме.

Чтобы обеспечить достаточную аккумуляцию тепла требуется создать селективное покрытие. Вариантов производства несколько:

• Самодельное селективное покрытие коллектора — используют любые черные краски, которые после высыхания оставляют матовую поверхность. Есть решения, когда в качестве абсорбера коллектора применяют непрозрачную темную клеенку. На трубы теплообменника, поверхность банок и бутылок наносят черную эмаль, с матовым эффектом.
• Специальные абсорбирующие покрытия — можно пойти другим путем, приобретя для коллектора специальную селективную краску. В состав селективных ЛКМ входят полимерные пластификаторы и присадки, обеспечивающие хорошую адгезию, теплостойкость и высокую степень поглощения солнечных лучей.

Гелиосистемы, используемые исключительно для нагрева воды летом, вполне могут обойтись окрашиванием абсорбера в черный цвет при помощи обычной краски. Самодельные солнечные коллекторы для отопления дома зимой должны иметь качественное селективное покрытие. Экономить на краске нельзя.

Самодельная или заводская гелиосистема — что лучше

Изготовить в домашних условиях солнечный коллектор, способный по техническим характеристикам и показателям сравниться с заводской продукцией нереально. С другой стороны, если требуется просто обеспечить достаточным количество воды для летнего душа, солнечной энергии будет достаточно для работы простейшего самодельного водонагревателя.

Что касается жидкостных коллекторов, работающих зимой — то даже не все заводские гелиосистемы могут работать при низких температурах. Всесезонные системы, это чаще всего устройства с вакуумными тепловыми трубками, с повышенным КПД, способные работать до температуры –50°С.

Заводские гелиоколлекторы часто укомплектовываются поворотным механизмом, автоматически подстраивающим угол наклона и направленность панели по сторонам света, в зависимости от расположения Солнца.

Эффективный солнечный водонагреватель тот, что полностью соответствует поставленным перед ним задачам. Для подогрева воды на 2-3 человек летом, можно обойтись обычным гелиоколлектором, изготовленным своими руками из подручных средств. Для отопления зимой, несмотря на первоначальные затраты, лучше установить заводскую гелиосистему.

Видеокурс по изготовлению панельного солнечного водонагревателя

В последнее время альтернативные источники энергии вызывают все более живой интерес со стороны наших соотечественников.

Наиболее простыми из них в устройстве являются солнечные коллекторы, благодаря чему их доля в нетрадиционной энергетике, особенно бытовой, чрезвычайно велика.

Данная статья познакомит читателя с их разновидностями, а также поможет найти ответ на вопрос: насколько эффективным является солнечный коллектор зимой?

Проточный нагреватель воды

Представляет собой гелиосистему, внутри которой вода циркулирует по открытому контуру. Прогревается солнечной энергией, пока проходит через теплообменник. Внутри алюминиевой рамы располагается медный контур. Снизу он теплоизолирован, сверху покрыт светопоглощающим материалом. Покрывается закаленным стеклом с большим светопропускным показателем.

Конструкция размещается под наклоном 35-45⁰ для максимального поглощения световой энергии. В зимнее время в наших широтах наклон рекомендуется устанавливать в 60⁰.

Может оснащаться аккумулирующим баком, в котором накапливается горячая вода. Это будет актуально при смене погоды на более облачную, когда закрыт доступ к солнечному свету. Гелиосистему проточного типа можно сделать самостоятельно.

Гелиоустановки для систем горячего водоснабжения и отопления

Большое распространение и популярность приобрели именно солнечные коллекторы, которые применяются в качестве устройства для нагрева какой-либо жидкости (чаще всего, воды) с целью ее использования в системах горячего водоснабжения или отопления.

Другой вид оборудования для преобразования энергии солнца – батареи, которые принципиально отличаются от коллекторов тем, что сначала вырабатывают и аккумулируют электрическую энергию, а в дальнейшем ее можно использовать для хозяйственных нужд.

Но данный вид получения и переработки солнечной энергии требует приобретения дорогостоящего оборудования, главными конструктивными единицами которого являются фотоэлементы, что не всегда оправданно, особенно в регионах с небольшим количеством солнечных дней в году.

В отличие от них, солнечные коллекторы для нагрева воды или отопления дома имеют быструю окупаемость, особенно если изготовить их самостоятельно, так как в этом случае расходы составят лишь стоимость материалов, в число которых дорогие фотоэлементы не входят.

Использование солнечных коллекторов имеет очевидные преимущества:

• снижение затрат на отопление и подогрев воды для системы горячего водоснабжения;
• экологичность данного вида энергии.

Чаще всего использование коллекторов оправданно для использования в системах отопления небольших коттеджей или организации горячего водоснабжения в летний период в загородном доме или на даче. Оправдан солнечный коллектор для бассейна в качестве устройства для подогрева воды.

Объясняется это относительно невысоким КПД таких установок, который может значительно уменьшаться в пасмурные дни.

Поэтому для оптимизации расходов на отопление частного дома лучше всего использовать коллекторы совместно с традиционным оборудованием, которое изначально может быть рассчитано для этого, либо имеет возможности для переоборудования или согласования параллельного функционирования двух систем теплоснабжения.

Также стоит отметить, что, кроме регулярного обслуживания и очистки поверхности коллекторов от грязи и мусора, некоторые из них не предназначены для работы при низких температурах, поэтому перед началом зимы их нужно законсервировать, предварительно слив из системы теплоноситель.

Основные разновидности солнечных коллекторов

Солнечный коллектор представляет собой устройство, главной функцией которого является превращение поглощенной солнечной энергии в тепловую с целью ее дальнейшего использования для нагрева теплоносителя в системах отопления, в том числе и в «теплых полах» и ГВС дома.

КПД коллектора напрямую зависит от двух факторов: типа устройства и его площади, поэтому нередко для его монтажа выбирается крыша здания.

Солнечные коллекторы условно можно классифицировать, используя разные критерии. Прежде всего, они делятся по типу теплоносителя на:

• водяные (жидкостные);
• воздушные.

По уровню предельных температур коллекторы бывают:

• низкотемпературными – предел до 50°C, средний показатель 35-45 °C;
• среднетемпературными до 80°C;
• высокотемпературными – более 80°C.

Последние чаще всего являются промышленными образцами, сделать их своими руками не представляется возможным.

Конструктивно солнечные нагреватели воды могут быть:

• плоскими, которые могут быть как воздушными, так и жидкостными;
• вакуумными, использующими в качестве теплоносителя воду или иной вид жидкости;
• трубчатыми – бывают и жидкостными, и воздушными;
• термосифонными, или так называемыми накопительными интегрированными коллекторами, главным отличием которых является способность не только нагревания жидкости, но и поддержания ее температуры определенное время.

Последний вариант является самым простым как по устройству, так и по сложности изготовления и представляет собой несколько теплоизолированных емкостей с водой, а нагрев жидкости происходит через стеклянные крышки баков.

Данный тип коллекторов можно считать и самым простым в обслуживании, так как для того, чтобы он работал, необходимо лишь периодически очищать крышку емкости, но использовать его в холодное время года невозможно.

Плоские воздушные коллекторы тоже довольно просты и имеют вид специальной панели в виде герметичной коробки с теплоприемником с подключенными воздуховодами, по которым движется и нагревается воздух.

Для повышения эффективности их работы требуется увеличение их площади, например, за счет использования нескольких панелей в одной системе, а также использование вентилятора.

Водонагреватель для душа на даче от солнечной энергии

Известно, что на каждый 1 м2 поверхности, перпендикулярный солнечным лучам, приходится примерно 800-1000 Вт энергии за каждый час. Именно эту бесплатную энергию, к тому же экологически чистую, можно использовать для подогрева воды в дачном душе (по крайней мере, в солнечные дни).

Уже давно принято обустраивать подогрев воды своими руками в летнем душе в виде бочки, выкрашенной в черный цвет и поставленной на крыше. Это самое простое и дешевое решение: солнце нагревает в черной бочке воду. Однако в данном случае эффективная площадь освещения 200-литровой емкости будет составлять всего 0,5 м2 — произведение ее ширины (0,6 м) на высоту (0,8 м). Значит, в течение всего солнечного дня такая бочка будет получать всего 5-6 кВт энергии. Этого достаточно, чтобы нагреть 200 л воды лишь до теплого состояния. Затем за ночь вода остынет.

Есть еще один способ, как сделать водонагреватель своими руками с несколько увеличенной эффективной площадью водяного бака. Но и эта конструкция не позволяет сберегать накопленное за день тепло, к тому же в данном случае солнцем освещается только одна половина бочки, а вторая при этом работает, скорее, радиатором на охлаждение. Ниже вы узнаете, как самому сделать водонагреватель, чтобы сохранять в летнем душе горячую воду в течение всего теплого сезона: с апреля по сентябрь включительно.

Виды устройств

Солнечные водонагреватели различаются по:

• Способу нагрева воды:
• Прямого нагрева – в этом случае используется одноконтурная схема.

Водонагреватель (1) соединен с баком накопителем (2) посредством труб, по которым путем естественной циркуляции движется вода. Осуществляется подпитка системы холодной водой по мере расходования подогретой;

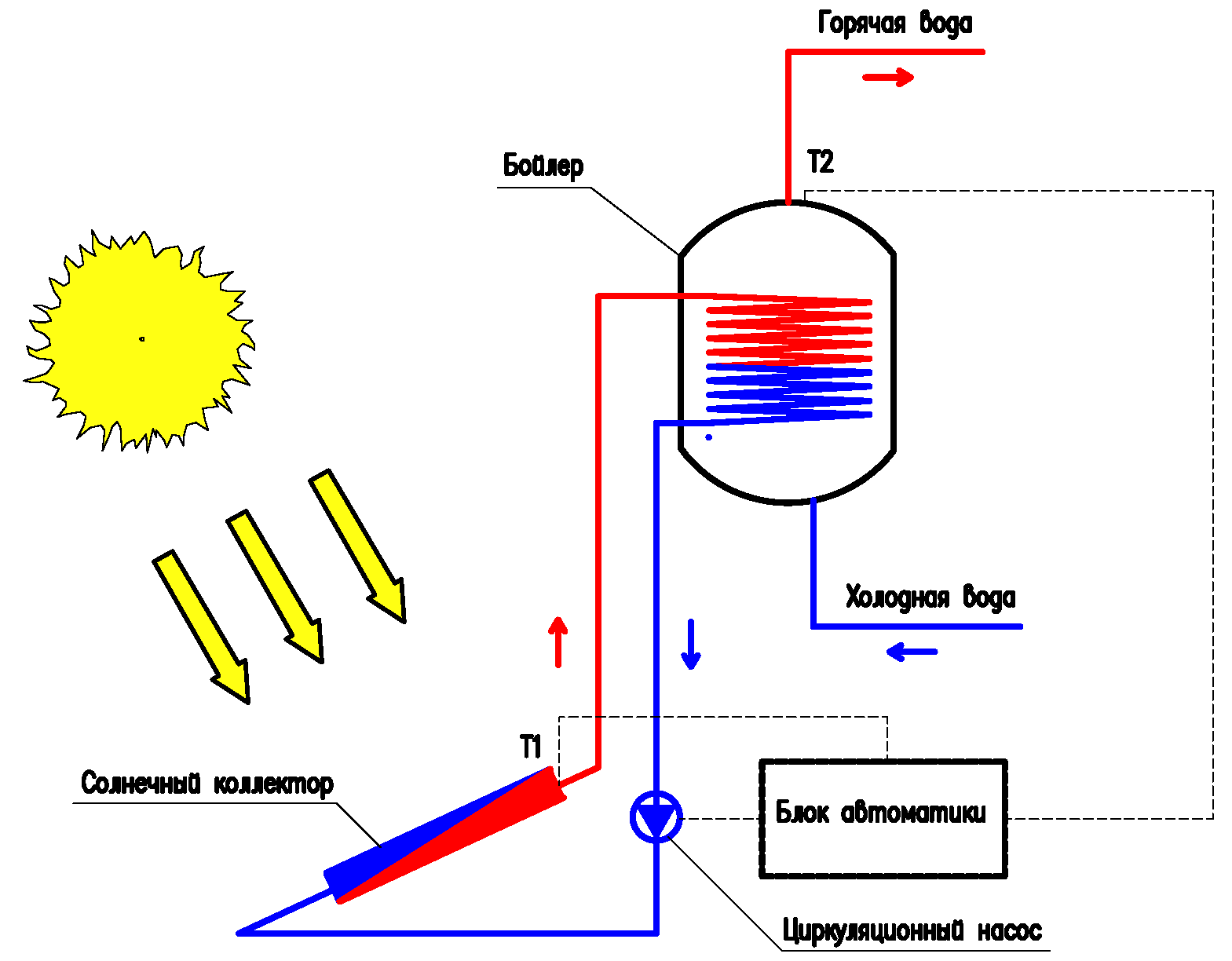

Косвенного нагрева – используется двухконтурная система.

При этом способе нагрева в системе водонагревателя циркулирует хладагент, а в баке

накопителе установлен конденсатор (3), на котором жидкость, циркулирующая в замкнутом контуре нагревателя, передает полученную энергию воде. Вода, в свою очередь, циркулирует в контуре потребителя.

• Способу обеспечения циркуляции воды:
• Естественная – когда движение воды происходит из-за разности температуры в водонагревателе и у потребителя;
• Принудительная – осуществляется путем установки циркуляционного насоса.
• По конструкции:
• Используются в системах с прямым и косвенным нагревом воды.

В этом случае установка состоит из несущего, с устройством теплоизоляции, каркаса и устройства для поглощения солнечной энергии (абсорбера). В качестве абсорбера используются медные трубки, с наружной стороны каркас закрывается стеклом. Данный тип конструкции наиболее распространен, по сравнению с прочими.

К достоинствам данной конструкции относятся:

• Возможность применения для различных видов систем;
• Надежность устройств;
• Высокая эффективность устройств;
• Неприхотливость к условиям эксплуатации;
• Длительный срок эксплуатации.

Недостатками являются:

• Низкий КПД установок;
• В случае повреждения требуется полная замена.
• Устройства данного типа используются в системах с косвенным нагревом воды.

Основой данной конструкции служит вакуумная труба состоящая из двух трубок различного диаметра, помещенных одна в другую с вакуумным зазором между ними. Несколько трубок помещаются в единый корпус, а их верхние части помещаются в единый блок, по которому циркулирует вода из внешнего источника.

Солнечные лучи попадают на наружные трубки, которые являются абсорбером. В медных трубках, меньшего диаметра, нагревается специальная жидкость, которая нагреваясь начинает испаряться. Пар поднимается вверх, где передает свою энергию циркулирующей воде, после чего конденсируется и стекает вниз.

К достоинствам данной конструкции относятся:

• Возможность круглогодичного использования;
• Высокий КПД устройств;
• Универсальность использования.

Недостатками являются:

• Срок эксплуатации непродолжителен, по сравнению с аналогами;
• Подверженность разрушения под воздействием внешних факторов;
• Большие габаритные размеры и масса устройств;
• Нельзя эксплуатировать в регионах с отрицательными температурами наружного воздуха.

Самодельные индукционные котлы

Самая простая схема устройства, которую собирают, состоит из отрезка пластиковой трубы, в полость которую закладываются различные металлические элементы с целью создать сердечник. Это может быть тонкая нержавеющая проволока, скатанная шариками, нарубленная мелкими кусочками проволока – катанка диаметром 6—8 мм или даже сверло диаметром, соответствующим внутреннему размеру трубы. Снаружи к ней приклеиваются палочки из стеклотекстолита, а на них наматывается провод толщиной 1.5—1.7 мм в стеклоизоляции. Длина провода – порядка 11 м. Технологию изготовления можно изучить, просмотрев видео:

Затем самодельный индукционный нагреватель испытали, заполнив его водой и подключив к индукционной варочной панели заводского изготовления ORION мощностью 2 кВт вместо штатного индуктора. Результаты испытаний показаны на следующем видео:

Другие мастера рекомендуют в качестве источника принять сварочный инвертор небольшой мощности, подключив клеммы вторичной обмотки к выводам катушки. Если внимательно изучить проделанную автором работу, то напрашиваются выводы:

• Автор хорошо потрудился и его изделие, несомненно, работает.
• Никаких расчетов по толщине провода, числу и диаметру витков катушки не производилось. Параметры обмотки были приняты по аналогии с варочной панелью, соответственно, индукционный водонагреватель получится мощностью не выше 2 кВт.
• В лучшем случае самодельный агрегат сможет нагревать воду для двух радиаторов отопления по 1 кВт каждый, этого хватит на обогрев одной комнаты. В худшем случае нагрев будет слабым или вообще пропадет, ведь испытания проводились без протока теплоносителя.

Более точные выводы сделать трудно из-за недостатка информации о дальнейших испытаниях прибора. Другой способ, как самостоятельно организовать индукционный нагрев воды для отопления, показан на следующем видео:

Сваренный из нескольких металлических труб радиатор выполняет роль внешнего сердечника для вихревых токов, создаваемых катушкой той же индукционной варочной панели. Выводы следующие:

• Тепловая мощность получившегося отопителя не превышает электрической мощности панели.
• Количество и размер труб были выбраны случайно, но обеспечили достаточную поверхность для передачи тепла, возникающего от вихревых токов.
• Данная схема индукционного нагревателя оказалась успешной для конкретного случая, когда квартира окружена помещениями других отапливаемых квартир. Кроме того, автор не показывал работу установки в холодное время года с фиксацией температуры воздуха в комнатах.

В подтверждение сделанных выводов предлагается просмотреть видео, где автор пытался применить подобный нагреватель в условиях отдельно стоящего утепленного здания:

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Пассивный солнечный водонагреватель

Для того чтобы сконструировать такой солнечный нагреватель, сначала надо сделать коллектор. Чтобы он работал надежно, был простым в сборке и имел невысокую цену, необходимо правильно выбрать материал для изготовления коллектора. Самым надежным материалом считаются тонкостенные медные или металлические трубы, но их сложно монтировать и они имеют большой вес.

Схема пассивного солнечного нагревателя.

Более простым и удобным вариантом считается изготовление коллектора из металлопластиковых или полипропиленовых труб, но в этом случае большая вероятность возникновения протечек из-за их повреждений. Если использовать обыкновенный садовый шланг, то все указанные недостатки исчезают, и остается только скрутить его в виде спирали. Его гибкость позволяет сделать конструкцию единым целым, нет соединений, и вода подключается напрямую от коллектора в дом.

Самый простой солнечный водонагреватель из садового шланга состоит из самого шланга, оконного стекла, пенопласта для теплоизоляции и основы. Нагрев воды происходит за счет солнечных лучей, что попадают через стекло на шланг с водой. После того как шланг нагреется, тепло от его отражается стеклом и снова используется для нагрева воды. В летнее время оптимальный угол наклона коллектора составляет 35 º, а в осенне-весенний период 40º.

Перед началом работы из солнечного коллектора вытесняют воздух, после он подсоединяется к бойлеру. Под действием термосифонного эффекта вода из бойлера течет в коллектор. Чтобы его отключить, необходимо просто перекрыть кран.

Минусом такой конструкции является то, что периодически надо регулировать подачу воды в солнечный коллектор.

Чтобы провести расчет такого водонагревателя, надо учитывать, что м шланга диаметром 25 мм при температуре воздуха 25 и ясной погоде нагревает до температуры 45 ºС 3,5 литра воды в час. Если длина шланга 10 метров, то за час будет нагреваться 35 литров воды. В летний период 8 часов светит солнце, поэтому получаем 280 литров горячей воды.

Использовать такой нагреватель можно пока температура воздуха не будет ниже 8 ºС. При отрицательных температурах воду с коллектора надо слить.

Преимущества и недостатки пассивных и активных типов

Солнечные водонагреватели с самотечным передвижением теплоносителя называют пассивными. При выборе такого варианта следует учитывать проблему его размещения. Движение воды здесь происходит благодаря разнице плотности холодного и нагретого теплоносителя. Поэтому такая система должна предусматривать наличие накопительного бака и продуманную систему трубопровода. Такие гелиосистемы имеют низкую скорость накопления нагретой жидкости и это их основной недостаток. Но все плюсы от других гелиосистем в них присутствуют. Это низкое энергопотребление, отсутствие вредных испарений и выделений, экономическая целесообразность. Поэтому солнечные водонагреватели в случае применения элементов активизации потока жидкости становятся практически незаменимыми. Однако для этого требуются дополнительные источники энергии, их питающие, поэтому энергетически независимыми они не являются, в отличие от самотечных пассивных моделей.

Радиатор

Для изготовления радиатора лучше всего подходят медные трубы, учитывая отличную теплопроводность этого металла. Единственным их недостатком, как и стальных изделий, можно считать трудность монтажа, ведь в первом случае потребуются навыки по пайке медных материалов, а во втором – умение работать со сварочным аппаратом. Проще всего применить полипропиленовые трубы, спаянные особым образом, или использовать в качестве радиатора черную полиэтиленовую трубу, свёрнутую спиралью.

    При изготовлении радиатора из металлических труб придерживаются следующих этапов:

1. Подготавливают два отрезка трубы диаметром 25-50мм необходимой длины. Также нарезают необходимое количество отрезков труб диаметром 10-15мм.
2.  Сверлят отверстия в толстой трубе через каждые 10см.
3.  Вставляют отрезки труб в отверстия с таким расчетом, чтобы их торцы выступали с обратной стороны не более чем на 5мм.
4. Запаивают или заваривают соединения.
5. По диагонали радиатора к торцам 50мм труб приваривают резьбовые изгибы для внешних подключений. Другие торцы необходимо заглушить.
6. Производят окраску радиатора чёрной термостойкой краской в несколько слоёв.

При построении радиатора полипропиленовыми трубами, их паяют горизонтальными рядами с промежутком в 10см. На краях радиатора устанавливают резьбовые фитинги.

Полиэтиленовую можно свернуть спиралью (можно установить несколько таких бухт последовательно). На её концах также устанавливают фитинги для подключения внешних трубопроводов.

Изготовление металлического радиатора

Принцип действия солнечного коллектора ↑

Устройство в основном состоит из поглощающей свет пластины и теплообменного аккумулятора. Последний преобразует энергию солнца в тепловую, а затем передаёт её теплоносителю, в качестве которого выступает обыкновенная вода.

Схема устройства солнечного коллектора

Стоит заметить, что при этом отсутствуют выделения углекислого газа, а это, согласитесь, очень актуально сегодня. Более того, отсутствуют затраты на топливо, да и эффективность солнечного коллектора достигает 80%. Известно, что в период март-октябрь на территории России солнцем вырабатывается в среднем за сутки 5 кВтч/м², а это дает возможность коллекторам размером 2м² каждый день выдавать до 100 л нагретой воды.

Чтобы использовать солнечный коллектор круглый год, необходимо иметь большую поверхность, 2 контура с теплоносителем в виде антифриза плюс дополнительные теплообменники. Но и без того, благодаря использованию энергии солнца, существует возможность получать бесплатное тепло более 6 месяцев в году.

Изготовление короба

1. Для изготовления корпуса будущего водонагревателя собирают короб необходимого размера из приготовленных досок. Дно корпуса зашивают фанерой или OSB. Будет нелишним перед прикручиванием дополнительно посадить щит для дна на жидкий силиконовый или резиновый герметик. После сборки основания, все соединения и щели необходимо тщательно загерметизировать.
2. Внутреннюю часть корпуса оклеивают теплоотражателем (блестящей стороной к радиатору). Это позволит дополнительно избежать потерь тепла. Далее все поверхности защищают слоем минеральной ваты или пенополистирольными полосами.
3. Установленную теплоизоляцию закрывают сверху жестяными листами. Все щели промазывают герметиком.
4. Окрашивают внутреннюю поверхность корпуса черной термостойкой краской.
5. Из деревянных реек монтируют раму под остекление. Для этого нарезают рейки необходимого размера и соединяют их при помощи металлических уголков. Далее с обеих сторон рамы устанавливают стекло, предварительно промазав выбранную четверть реек жидким уплотнительным материалом.
6. Посредством мебельных петель прикручивают раму к основанию корпуса. Наклеивают на торцы досок полосы резинового уплотнителя.
7. Предварительно загрунтовав, окрашивают наружные поверхности корпуса водонагревателя масляной краской или эмалью черного цвета.

На этом сборку корпуса можно считать завершённой.

Радиаторы для солнечного коллектора

Типы солнечных водонагревателей

СВ можно разделить в зависимости от напора воды на:

1. Активные.
2. Пассивные.

В пассивных приборах вода льётся под действием гравитации, либо циркулирует благодаря конвекции. Напор, как правило, небольшой. Такие нагреватели проще сделать, и обходятся они дешевле, но и производительность у них невелика.

Активные же снабжены электронасосом, клапанами, контролерами.

Активные солнечные водонагреватели в свою очередь делятся на:

1. Нагреватели с открытым контуром.
2. Нагреватели с закрытым контуром (для них используется антифриз и можно эксплуатировать даже при минусовых показателях термометра).

Но основной параметр, по которому различают СВ – это:

1. Накопительного;
2. Или проточного типа.

Накопительного типа

Солнце нагревает воду в резервуаре. После нагрева до комфортной температуры, потребители получают сразу большой объём тёплой воды.

Нагревательный бак

Простейший пример – бак, установленный над летним душем. Ёмкость бака – произвольная. Его красят в чёрный цвет. Снизу делается выходное отверстие с насадкой в виде душа. Сверху – отверстие для заполнения водой.

Вместо бака можно использовать бочку, трубу большого диаметра, пластиковый контейнер или сваренный куб из металла.

При некоторой доработке, такой бак, установленный на крыше, может снабжать тёплой водой дом.

Можно соединить СВ с бойлером. В нём нагретая вода будет дольше оставаться тёплой, а в пасмурный день, когда t воды доходит только до 25 – 30 градусов, бойлером можно будет «догреть» воду и всё равно сэкономить на электричестве!

Проточного типа

Суть его в том, что вода пускается по длинной системе трубочек или шлангов, проходя по которым она успевает нагреваться от солнца.

Для самодельных моделей могут применяться самые простые материалы.

Бухты шлангов

Обычные садовые шланги скручиваются и закрепляются (при помощи проволоки, например).

Под шланги стелется тёмный материал (какой есть под рукой, желательно, чтобы он был матовый).

Например:

• рубероид;
• окрашенный пенопласт;
• резина и т.д.

На один сезон, можно, конечно, и просто уложить бухты со шлангами (одну, две или три). Если же хочется сделать долгосрочный проект, изготавливают деревянную раму, дно которой выстилают тёмным материалом, а верх накрывают стеклом. Между шлангом и стеклом нужно оставить зазор не менее 12мм.

Для соединения шлангов и труб используют хомуты.

Подсчитать длину шланга довольно сложно, поскольку в подсчётах нужно учитывать множество нестабильных показателей, таких, как температура воздуха, количество солнечных дней в году и пр. Поэтому, прежде чем делать стационарную конструкцию, можно поэкспериментировать и на практике понять, сколько бухт Вам подойдёт.

Шланг в бутылках

Быстрый и простой вариант СВ можно сделать при помощи шланга и обычных пластиковых бутылок.

Суть его в том, что на шланг «нанизываются» бутылки по всей длине (в донышках прорезаются отверстия строго по диаметру шланга).

Получившаяся змейка легко укладывается между волнами шиферной крыши.

Важно, чтобы шланг был по диаметру горлышка бутылки. Чем более герметично будет собрана конструкция, тем лучше будет греться вода.

Солнечные водонагреватели для дома

Гелиосистема нагрева воды состоит из:

• Коллектор. Представляет собой совокупность труб небольшого диаметра. Проходя по ним, вода успевает прогреться солнечным светом.
• Электронасос, создающий давление воды в системе. Некоторые модели работают за счет естественных сил гравитации.
• Система трубопроводов.
• Накопительный бак для прогретой воды. Целесообразно устанавливать, когда велика вероятность частой смены погодных условий. Бак сохранит горячую воду на следующий (пасмурный) день Предусмотрен не во всех моделях. Кроме того, внутри накопительной емкости может устанавливаться электроТЭН, чтобы подогревать воду до нужной температуры в пасмурные дни. Даже в этом случае наблюдается значительная экономия электричества.

Типы водонагревательных систем:

1.По подаче воды:

• активные – вода подается электронасосом;
• пассивные – подается естественным путем.

2.Структура контура (у активных модификаций):

• с открытым контуром, в котором непосредственно циркулирует жидкость, использующаяся для горячего водоснабжения;
• с закрытым контуром (заполняются антифризом, другой жидкостью, позволяющей использовать водонагреватель при минусовой температуре. Циркулирует внутри змеевика, прогревая жидкость внутри накопительного резервуара).

3.Способ прогревания воды:

• накопительные (вода прогревается в емкости);
• проточные (течет по протяженной системе труб теплообменника, прогреваясь солнечным теплом).
