Как спрятать канализационные трубы в стене? Обзор- Инструкция +Видео

Как сделать короб из гипсокартона

Закрыть трубы в туалете можно сделав короб из гипсокартона. Это, пожалуй, самое популярное решение. Все потому, что технология очень пластична, спрятать можно трубы любой конфигурации. Еще один приятный бонус — множественные варианты отделки: уложить плитку на клей, выровнять поверхность шпаклевкой, после покрасить или поклеить обои.

Короб для труб в туалете может быть вертикальным или горизонтальным — сути это не меняет

Особенности

Если вы выбрали такой закрыть трубы в туалете, существует  несколько моментов, которые необходимо учесть. Первый — ко всем ключевым узлам — счетчикам, фильтрам и т.д. необходимо иметь доступ. К запорным кранам желательно чтобы доступ был быстрым. Есть несколько вариантов:

• сделать одну панель откидной или поворотной (на петлях);
• часть панели может быть съемной, крепление на пару саморезов и/или на магниты;
• поставить люк (пластикатовый или люк-невидимку под отделку плиткой.

Можно, конечно, сделать конструкцию неразборной, но при необходимости придется все ломать, затем восстанавливать, а проблемы случаются даже с новыми трубами.

Специальный люк под плитку

Второй — плитку, если отделывать будете ей, лучше клеить на специальный клей, а не класть на смесь цемента и песка. Слой клея требуется тоньше его масса меньше. При таких условиях проще будет снимать/поднимать крышку.

Порядок работ

Сначала определяетесь с тем, как будет выглядеть ваш короб. Желательно распланировать все так, чтобы он не только закрывал трубы, но, по возможности, нес еще и функциональную нагрузку. Например, если трубы проходят внизу вдоль стены справа или слева, что бывает, если в туалете устанавливается гигиенический душ, короб можно сделать чуть выше, а на его верхнюю часть ставить различные необходимые мелочи.

Как закрыть трубы в туалете: сделать короб из гипсокартона

Если закрываете стояки, которые проходят в одном из углов позади унитаза (планировка стандартных хрущевских туалетов), имеет смысл закрывать не только тот угол, а зашить всю стенку, сделав из нее шкафчик. Полки могут быть открытыми или закрытыми (с дверками или без), но в небольших квартирах это очень удобно.

Если трубы находятся на задней стенке, а туалет узкий и длинный, имеет смысл зашить заднюю стенку полностью

Определившись с тем, как будет выглядеть ваш короб, на стены, пол наносят разметку. Затем берут оцинкованные профили для гипсокартона. Вниз и по бокам идет несущий профиль — ПН (UW) — без загнутых боковин. Так как конструкции небольшие, достаточно профиля 50*40 мм. На перемычки идет стоечный профиль — ПС (CW) — его ширина тоже 50 мм, а глубина по желанию, может быть небольшой.

Соединение перемычек

Перемычки нарезаются по размеру (ножницами по металлу) крепятся саморезами. При небольшом расстоянии — до 50 см — достаточно один с каждого конца, при большем луче поставить два. Шаг установки стоек около 60 см, перемычек — примерно с таким же шагом. В месте крепления дверки (если такая предусмотрена) ставят усиленный — двойной профиль.

Собранный каркас обшивают гипоскартоном, нарезав его по размерам. Крепят их небольшими саморезами с винтом на конце (TEX 3,5*9,5 мм). Устанавливают крепеж по периметру и в местах, где идут перемычки/стойки, шаг — 20 см. При закручивании надо следить чтобы шляпка чуть утопала в гипсокартоне, но при этом не прорывала картон.

После обшивки идут отделочные работы, а они зависят от выбранной отделки. Под покраску и поклейку обоев короб шпаклюется полностью, под укладку плитки замазываются шпаклевкой только головки винтов.

Из чего еще можно сделать короб для труб в туалете

Не все любят работать с гипсокароном и профилями к ним. В этом случае каркас можно собрать из деревянных сухих брусков. При желании их можно (и в принципе нужно) обработать антибактериальными составами — чтобы не гнили.

Вместо гипсокартона можно использовать ОСП, влагостойкую фанеру или плоские асбестоцементные листы. Все эти материалы трудно назвать на 100% экологичными, но многим с ними работать привычнее. Все они отличаются влагостойкостью, удобны в обработке, так что неплохой вариант. На асбест, кстати, плитка ложится отлично, лучше чем на все другие материалы, включая гипоскартон.

Как спрятать трубы в ванной: идеи и способы

Чтобы дизайн ванной комнаты выглядел завершенным, следует продумать все детали. Любые оригинальные задумки могут быть испорчены из-за инженерных коммуникаций, которые оставлены на виду. Чтобы интерьер помещения выглядел привлекательно, многие пользователи ищут информацию о том, как спрятать трубы в ванной. В статье изложены идеи и способы, при помощи которых можно справиться с данной задачей.

Требования к материалам

Перед тем как спрятать трубы, необходимо решить при помощи какого материала будет производиться мероприятие. Выбирать изделия на основе эстетических составляющих не совсем правильно, так как они должны обладать и другими свойствами.

Потребуется обратить внимание на несколько характеристик. Небольшая масса изделий

Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль

Небольшая масса изделий. Конструкция не должна загромождать малую площадь комнаты, поэтому следует выбирать материалы, для которых не потребуется массивный каркас. Можно использовать простые рейки из древесины, металлический профиль.

• Устойчивость к влаге. Ванная комната – это помещение, в котором присутствует повышенный уровень влажности. Материал, с помощью которого будут закрываться водопроводные трубы, должен обладать стойкостью к таким условиям. Нужно выбирать изделия, которые не склонны к деформации и впитыванию влажности.
• Стойкость к химическим веществам. Для поддержки санитарного состояния в комнатах применяется бытовая химия, поэтому облицовочный материал обязан стойко выдерживать контактирование с такими продуктами. Для этого подойдет декоративная МДФ плита, пластиковые панели, влагостойкий ГКЛ.

Чтобы задекорировать неприглядные трубы, можно воспользоваться плитами из оргалита декоративных сортов, которые покрыты меламиновым ламинатом или объемными панелями из гипса. Последний вариант отличается многообразием текстур, которые реалистично имитируют древесину, кирпичи, мозаичные узоры. Они позволяют не только зашить водопровод, но и придают помещению оригинальную внешность. Перед обшивкой следует удостовериться в том, что трубопровод находится в надежном состоянии.

Закрытие неисправных труб приведет к тому, что в дальнейшем потребуется осуществлять разбор конструкции, что влечет за собой дополнительные временные и материальные затраты.

А также следует ознакомиться с типами водопровода.

Существует такие три разновидности труб, как:

• канализация,
• горячее и холодное водоснабжение,
• отопительная система, полотенцесушитель.

Не каждый тип коммуникаций можно с легкостью скрыть за отделкой, даже если планировка помещения предполагает подобные мероприятия. Сложности могут заключаться в строительных нормах, ведь они не допускают скрытие под штукатуркой труб, которые соединяются при помощи сгонной муфты или замка. Все разъемные соединения должны находиться в свободном доступе для оперативного устранения течи. Трубы из металла с холодным водоснабжением, а также канализационные блоки из чугуна часто образуют конденсат, поэтому их скрытие должно производиться таким образом, чтобы в этой области присутствовало минимальное количество воздуха, которое будет циркулировать и удалять влагу. Данные особенности следует учитывать и на их основе осуществлять подбор материала для работы.

Методы маскировки

Дизайнеры готовы предложить многочисленные варианты для маскировки водопровода в санузле. Стилистические решения могут отличаться по своим формам, функционалу и разновидности используемого материала. Существует несколько наиболее популярных способов маскировки, при помощи которых можно эффектно скрыть неприглядный водопровод.

Короб из гипсокартона

ГКЛ – это практичное и удобное сырье, которое позволяет решить многочисленные вопросы, связанные с оформлением интерьера в жилище. С его помощью выполняют отделочные работы в комнатах любого назначения, а также создают перегородки.

Гипсокартоном можно красиво задекорировать трубопровод в любой ванной.

Как спрятать трубы в ванной: идеи и способы Красивый интерьер заключается в завершенности ремонта и проработке всех мелочей

В ванной комнате важно скрыть коммуникации. Как спрятать трубы в ванной? Чем можно закрыть коммуникации? Как сделать короб своими руками?

Закрытый монтаж

При закрытом монтаже труб необходимо придерживаться определенных правил, несоблюдение которых может привести к неприятным последствиям.

Важно! Особенностью скрытой установки канализационных труб является возможность проверки их состояния и проведения очистных и ремонтных работ. Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа. Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа

Перед решением вопроса — как спрятать трубы, нужно ознакомиться с правилами монтажа.

Правила скрытого монтажа

• в процессе проектирования конструкции необходимо учитывать месторасположение счетчиков воды и канализации. Обеспечить свободный доступ к этим приборам можно с помощью ревизионных люков или свободно снимающейся панели;
• перед началом работ все трубы должны быть установлены согласно нормативам: иметь определенный , соединительные стыки проверены на герметичность;
• при нужно обеспечить доступ к их конструкции для периодической чистки и проверке состояния;
• во время установки срывающие конструктивные элементы трубы не должны подвергаться механическим воздействиям.

Соблюдение этих правил предотвратит непредвиденные проблемы по эксплуатации канализационной системы.

Как закрыть трубы в коробе

Закрытие труб с помощью дополнительных конструкций является самым распространенным способом. При этом можно выбрать несколько вариантов форм и дизайнерских решений.

Материал изготовления конструкции может быть разнообразным: гипсокартон, пластиковые панели.

Фальш-стенка

При относительно большой площади туалета самым оптимальным способом будет изготовление фальш-стены.

Она представляет собой сплошную конструкцию, размеры которой приближены к габаритам стены.

Находясь на некотором расстоянии, необходимом для скрытия канализационных труб, ее монтаж делается впритык к потолку и полу.

В зависимости от используемых материалов внешней облицовки (пластик, гипсокартон, кафель), применяется технология и способ монтажа несущей конструкции.

Преимуществом такого сокрытия канализационных труб является вариативность форм.

Видео: Ремонт типового туалета в многоэтажном доме

Для оптимального распределения свободного пространства могут использоваться следующие виды фальш-стен:

• косая;
• короб;
• многоуровневый короб.

Косая фальш-стенка

При небольших габаритах туалетной комнаты можно воспользоваться методом точечного скрытия труб. В частности – конструкции стояка.

При проектировании данной конструкции следует придерживаться следующих рекомендаций:

• после монтажа панели не должны соприкасаться с трубами. Это необходимо для предотвращения попадания влаги, возникающей на поверхности труб;
• размер лицевой стороны фальш-стены должен быть рассчитан так, чтобы можно было установить смотровые люки. Идеальный вариант, это составная стена со съемными панелями.

Квадратный короб

Квадратная конструкция декоративной стены самая распространенная и может представлять из себя следующие виды:

• короб высотой от пола до потолка. Скрывает трубу стояка;
• прямоугольная конструкция, имеющая верхнюю горизонтальную поверхность на произвольном уровне (многоуровневый тип).

Требования к правилам монтажа для данной конструкции те же, что и для косых фальш-стен. Этот метод оптимальный при решении вопроса как закрыть трубу в туалете.

Многоуровневый короб

Для максимально полезного использования фальш-панелей зачастую применяется комбинированный метод закрытия труб, когда монтируются квадратные и многоуровневые короба.

Данная методика позволит скрыть все канализационные трубы, сохранив при этом свободное пространство туалета.

Горизонтальные поверхности коротких коробов можно использовать в качестве полок.

Штробирование

Штробирование — это процесс изготовления монтажных углублений для труб в стене.

Применение этого метода монтажа позволяет не уменьшать размер туалета за счет дополнительных конструкций.

Этот метод имеет строгие ограничения по техническим параметрам стен и труб:

• максимальный диаметр трубы – 50 мм;
• при штробировании несущей стены глубина борозды не должна превышать 15% толщины стены;
• из-за специфики технологии невозможно таким способом скрыть стояк и трубу от унитаза;
• в обязательном порядке предусмотреть монтаж ревизионных люков на протяжении всего трубопровода.

ВОЗМОЖНЫЕ СПОСОБЫ МАСКИРОВКИ ТРУБ

Чтобы избавиться от неприглядного вида канализационных и водопроводных труб, можно воспользоваться одним из следующих методов:

Гипсокартонный короб

Установка короба декоративного назначения. При помощи такого сооружения можно не только спрятать необходимое количество труб, но и обзавестись функциональными полочками для различных баночек, тюбиков или флакончиков. Чтобы не превращать незначительную протечку в настоящий потоп, нужно рационально подходить к эстетическому дизайну. Декоративный короб следует изготавливать только из таких материалов, которые легко поддаются демонтажу (гипсокартон, фанера и пр.). А если короб будет оборудован дверцей, то демонтаж, возможно, и не потребуется.

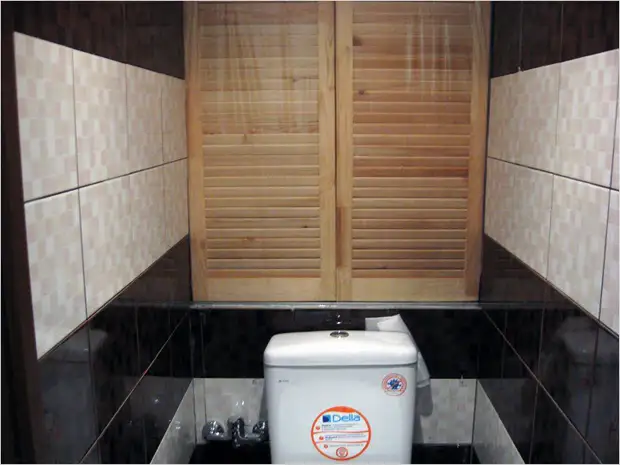

Шкафчик в туалете

Изготовление шкафчика для канализационной трубы. Применение такого способа маскировки позволяет сэкономить как пространство в туалете, так и денежные средства, которые пришлось бы потратить на шкафчик под умывальник. Кроме того, счетчики, фильтры и прочее оборудование остаются доступными на протяжении всего периода эксплуатации системы

Во время навешивания полочек следует уделить особое внимание используемым креплениям, ведь в будущем они должны выдержать не только сами полочки, но и все, что на них со временем будет установлено

Шкафчик за рольставнями

Применение роллет ‒ самый простой и быстрый способ маскировки труб в туалете. Внешне такая ниша будет выглядеть очень аккуратно и привлекательно, а сами рольставни очень просты в эксплуатации. Применение такого варианта особенно выгодно, если требуется маскировка бойлера, так как этот прибор нельзя полностью закрывать сплошной перегородкой. В любой момент может потребоваться доступ к температурным датчикам, а поднимающийся роллет сможет полностью удовлетворить данную потребность.

Из пластиковых панелей

Применение пластиковых панелей для отделки ниши. Такой материал имитирует покрытие, для изготовления которого использовалась керамическая плитка, камень или натуральное дерево. Кроме того, монтажные работы не займут много времени и не потребуют каких-либо специальных знаний, а эксплуатационные характеристики таких панелей предполагают их использование в условиях повышенной влажности. Только перед началом работ следует позаботиться о наличии деревянного каркаса, к которому будет крепиться каждая пластиковая панель.

Короб, отделанный керамической плиткой с потайным люком

Кроме того, можно поэкспериментировать с керамической плиткой, которая тоже часто используется для маскировки канализационной системы. Например, можно установить на алюминиевый каркас гипсокартонную перегородку, оставив при этом окно, необходимое для обеспечения доступа к трубам. Затем закрыть это окно специальным экраном или небольшой дверцей, отделанной плиткой. Наличие такого люка не окажет никакого отрицательного влияния на интерьер ванной комнаты, но обеспечит доступ ко всем коммуникациям.

Отделка короба плиткой

Выбор правильного варианта маскировки труб зависит от многих факторов, но всегда нужно следить за тем, насколько качественно и правильно выполнен монтаж, так как в туалете, имеющем обычно небольшую площадь, довольно сложно проводить работы такого рода.

Правильное решение в совокупности с качественной работой приведет к получению не только привлекательного, но и функционального туалета.

Лучшие способы сделать трубы незаметными

Существуют разные варианты, помогающие красиво заделать неэстетичные коммуникации.

Покраска и декорирование

Покраска – простой и доступный способ маскировки водопровода и канализации. Покрывать красящим составом можно и элементы из пластика. Предпочтение отдают средствам, предназначенным для обработки отопительных радиаторов. Покрытие не желтеет под воздействием влаги и высоких температур. Подойдут и акриловые составы.

Декор труб.

Покраска включает такие этапы:

1. Очищение и грунтование поверхностей. Металл отмывают от пыли и следов коррозии, после чего покрывают защитным средством.
2. Удаление конденсата. Это действие выполняют непосредственно перед покраской. Пластиковые трубы грунтовать необязательно.
3. Нанесение краски. Перед началом работ окружающие предметы покрывают полиэтиленовой пленкой. Окрашивание начинают с холодных элементов. При подборе правильного тона краски коммуникации будут не видны на фоне стен.

Не менее интересным способом является декорирование. Для этого используют полиуретановые трубки, украшенные лепниной. Получаются колонны, хорошо вписывающиеся в классический интерьер. Такой вариант подойдет только для вертикальных элементов. Горизонтальные скрывают лианами или покрывают узорами, совпадающими с орнаментом плитки.

Короб из гипсокартона или фальш-стена

Создание таких конструкций требует существенных финансовых и временных затрат. В короба можно зашить как стояки, так и горизонтально расположенные участки. Гипсокартонные конструкции выполняют роль экрана для ванны или раковины.

Этапы создания короба из гипсокартона для труб.

Собирают короб так:

1. Формируют каркас из металлических профилей. Правильность установки деталей проверяют уровнем.
2. Лист гипсокартона разрезают на фрагменты требуемых размеров. С помощью саморезов материал фиксируется на направляющих.
3. Грунтуют поверхность, накладывают сетку и наносят шпатлевку. Готовый каркас отделывают плиткой. Мозаичные элементы дополняют дизайн помещения.

Маскировка с помощью предметов мебели

Для ванной комнаты приобретают мебельный комплект, способный скрыть элементы систем водоснабжения и канализации. Вертикальные детали маскируют с помощью высоких пеналов. Заднюю стенку модуля удаляют, в полках вырезают выемки. Места подвода труб к смесителю раковины скрывают тумбой. Ее заднюю часть также снимают.

Каркас, облицованный кафельной плиткой

Такая конструкция не имеет гипсокартонного основания. Разборное плиточное сооружение обеспечивает доступ к местам соединений и приборам учета. Демонтируют конструкцию, удаляя крепежные детали.

Маскировка труб каркасом, облицованным кафельной плиткой.

Этапы сборки:

1. Формируют каркас из металлических профилей. Элементы закрепляют на стенах, полу и потолке. Для этого используют металлические скобы.
2. Замеряют готовый каркас. Нарезают плитку. При выполнении расчетов учитывают толщину изделий.
3. Просверливают в плитке отверстия для введения саморезов. Кафель накладывают на каркас, отмечая места креплений. Это поможет правильно выполнить монтаж облицовочного материала.
4. После установки плитки места соединений закрывают декоративными уголками. В выбранном заранее месте размещают пластиковую дверку.

Экран из пластиковых панелей

Работы выполняют так:

1. Собирают каркас из деревянных брусков, металлических направляющих или пластиковых уголков. Перед установкой конструкции выполняют разметку.
2. По нанесенным линиям размещают элементы каркаса. При создании объемных конструкций добавляют дополнительные элементы, придающие жесткость.
3. Пластиковые панели нарезают с учетом размера каркаса. Детали крепятся к профилям с помощью саморезов. Панели соединяют, защелкивая специальные фиксаторы. Последний элемент закрепляют винтом. Для скрытия крепежа используют заглушки.

Сантехнические роллеты

Рольставни вписываются в интерьер в стиле лофт или хай-тек. Механизм поднятия может быть ручным или электрическим. Первый вариант подойдет при небольшой ширине скрываемого проема. Автоматический подъемник должен быть защищен герметичным пластиком.

Маскировка труб сантехническим роллетам.

Монтаж труб в стену

Заделывать трубы таким способом сложно. Метод применяют при капитальном ремонте или перепланировке комнаты. Установка деталей в стене позволяет экономить полезное пространство. При выполнении работ учитывают, что штробить тонкие стены нельзя.
