Способы утепления скважины на зиму своими руками

Действия, если скважина зимой эксплуатируется

Круглогодичное проживание в загородном доме или дачном участке предполагает обязательную подготовку скважины к зимним реалиям. И делать это нужно с учетом каждой мелочи

Принимая во внимание климатические особенности, взвешенно и точно определяется глубина промерзания почвы и глубина залегания грунтовых вод. Нужно скрупулезно подойти и к выбору материала, которым намечается произвести герметичное утепление устья скважины вместе с насосным хозяйством

Так, при трескучих морозах, с глубоким промерзанием почвы, рекомендуются использовать эффективные, гидроизолирующие: полистирол, базальтовая или стекловата, пенопласт. Укладывается материал толщиной 30 см, с воздушной подушкой в 3-4 см для усиления эффекта термоса. Для регионов с мягкой зимой, в качестве утеплителя можно использовать сухие листья, солому, опилки, стружку. Чтобы исключить промерзание скважины и системы в целом, применяется термический кабель, этакий обогреватель малой мощности. При этом можно установить датчик, который сам будет включать систему обогрева при падении температуры ниже критической.

Особого внимания требует участок внешней линии, которую следует проложить с небольшим уклоном от дома. Это необходимо, чтобы вода полностью слилась. Рекомендуется укладывать ее вместе с кабелем внутри технической трубы большего диаметра. Обмотав ее термокабелем, можно гарантированно исключить вероятность промерзания подводящей к дому линии. Режим регулярного пользования скважиной (желательно каждый день) в морозное время может намного продлить срок ее эксплуатации.

Устьевую часть скважины следует обустроить кессоном, удобной для технического обслуживания, круглой или прямоугольной формы. Дно, стенки, крышка кессона и все размещенное в нем оборудование, также утепляются теплоизолирующими материалами.

Скромный перечень трудоемких работ по подготовке скважины к морозам выполнить просто и необходимо. Иначе, дополнительные затраты на период очередного переезда неизбежны.

Устанавливаем пассивное зимнее утепление на скважину

В зависимости от объема потребляемой воды и конструкции скважины можно выбрать следующие технологии ее зимнего утепления при постоянном использовании.

Строим кессон для скважины

Классическим способом зимнего утепления постоянно действующей скважины является строительство кессона.

Готовые стальные кессоны для утепления скважин

Кессон представляет собой своеобразное строение вокруг той части скважинного столба, которое находится в промерзаемом слое грунта. Материалы строительства кессона могут быть самые разные: от монолитного бетона, до готового изделия из прочного пластика или железа. Также самыми разными могут быть и формы кессона, но наиболее распространенная – это бочка.

Технология строительства кессона

Подберите подходящую пластиковую или металлическую емкость. Можно использовать 200-литровые бочки. Если вы не намереваетесь размещать в кессоне дополнительное гидротехническое оборудование, то таких размеров будет вполне достаточно.
Выкопайте котлован вокруг оголовка скважины. Дно котлована должно находиться ниже уровня промерзания грунта в вашем регионе примерно на 30-40 сантиметров в расчете на особо суровые зимы. Горизонтальные размеры котлована должны превышать размеры бочки примерно на полметра.
На дно котлована насыпьте подушку из песчано-гравийной смеси. 10 сантиметров насыпи будет вполне достаточно.
Прорежьте в бочке отверстия — на дне под оголовок скважины и в боковой стенке под подводящую трубу водопровода.
Опустите бочку на дно котлована, надев ее дно на оголовок скважины.
Смонтируйте внутри бочки соединение подводящей трубы водопровода и оголовка скважины. В принципе, в 200-литровой бочке может разместиться даже поверхностный насос или автоматическое оборудование для водораспределения. На дне бочки-кессона также можно врезать дренажную трубку, которая будет отводить вглубь грунта накапливаемый водяной конденсат.
Вокруг бочки в котловане укладывается слой теплоизоляции. Для ее создания можно использовать материал, не подверженный агрессивному влиянию почвы, например, вспененный полистирол. Можно обернуть бочку с боков слоем минеральной ваты с обязательным последующим обертыванием слоем гидроизоляции.
Бочка-кессон закрывается крышкой с вентиляционной трубой. Верхняя часть бочки также утепляется слоем теплоизоляции.
Производится обратная засыпка котлована. Мини-кессон готов к зимнему использованию.

Такой кессон вполне может обслуживать небольшую скважину водозабора для частного дома.

Утепляем скважину обсадной трубой

Утеплить скважину можно и созданием дополнительной обсадной трубы. При выборе такого варианта у вас не получится разместить в непосредственной близости от оголовка гидротехническое оборудование, но при наличии, например, поверхностного насоса, откачивающего воду из скважины, непосредственно в доме или в отапливаемом помещении этого и не требуется. Действуем по следующей технологии:

выкапываем вокруг обсадной трубы скважины котлован до уровня промерзания грунта в вашей местности;
оборачиваем обсадную трубу скважины теплоизолирующим материалом, например, минеральной ватой;
одеваем сверху на получившуюся конструкцию трубу большего диаметра;
производим обратную засыпку ранее выкопанного котлована.

Утепленная труба скважины

Утепляем скважину подручными материалами

Утеплить водоразборную скважину можно любыми подручными материалами. Такой способ можно использовать в регионах с мягким климатом, где температура зимой не опускается ниже 15 градусом. Рассмотрим возможные материалы для утепления.

Опилки. Этот материал можно найти практически на каждом приусадебном участке или позаимствовать у соседей. Опилки пригодны для различных утеплительных работ, в том числе и для оборудования водозаборных скважин. Выкопайте вокруг скважины котлован с сечением 0,5-0,6 метра чуть ниже линии промерзания грунта и засыпьте опилки в образовавшуюся полость. В котлован можно засыпать не просто слой опилок, а смешать его с жидкой глиной. При застывании получится одновременно и утепляющий и укрепляющий слой.
Еще проще утеплить пространство вокруг водозаборной скважины аналогичным по сечению слоем соломы и сухих листьев. При естественном разложении этого материала будет выделяться определенное количество тепла. Однако такая смесь недолговечна и уже через пару лет слой утепления вокруг водозаборной скважины придется обновлять.

Основные способы утепления

Для полноценного обогрева водопровода со стороны улицы нужно работать комплексно, защищая магистраль, кессон и верхнюю часть обсадной трубы. Начинать нужно именно с неё. Работы выполняют так:

Раскапывают трубу на глубину ниже уровня промерзания грунта (примерно на 20-30 см). Это касается и абиссинского колодца на даче, если его эксплуатируют зимой.
Трубу обшивают мелкоячеистой металлической сеткой.
Вокруг колонны устанавливают прочный кожух так, чтобы между ним и трубой остался зазор 5-10 см.
В свободное пространство засыпают/закладывают выбранный утеплитель. Его не трамбуют.

В верхней части скважины, где уже расположены выводящие шланги, монтируют лоток под ними. Он должен выходить за пределы кожуха, чтобы конденсат или стекающая по металлическим элементам влага не попадала на утеплитель.

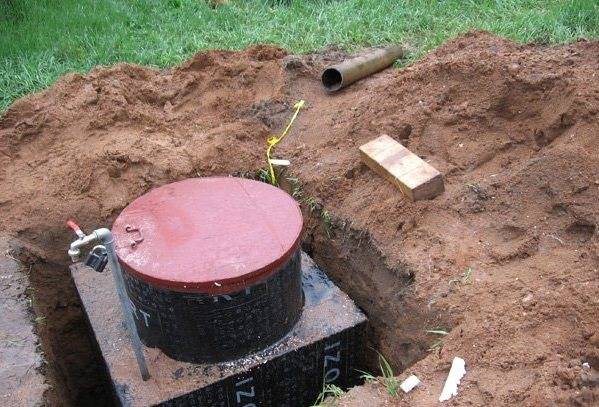

Утепление кессона

Кессон — это защитная камера поверх оголовка обсадной трубы. Здесь устанавливают гидроаккумулятор, автоматику для насосного оборудования. Кессон защищает верхнюю часть скважины от атмосферных осадков, мусора

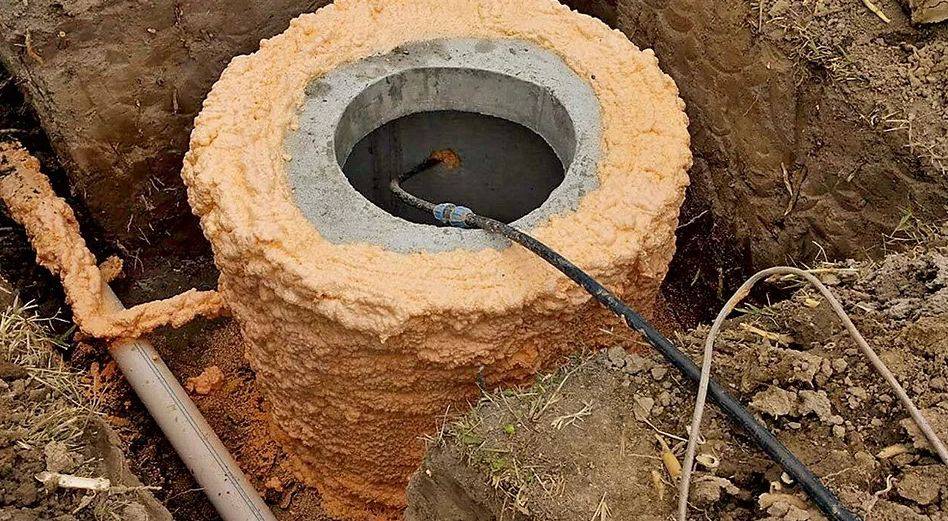

Чтобы он служил также защитой от холода, важно утеплить его по всему периметру. Делать это можно снаружи или изнутри камеры. Независимо от формы кессона (круглый, квадратный, прямоугольный) обшивать его утеплителем нужно по всему периметру

Независимо от формы кессона (круглый, квадратный, прямоугольный) обшивать его утеплителем нужно по всему периметру.

Утепление кессона можно выполнить по принципу работ с обсадной трубой – сделать еще один кожух для камеры (внутренний или внешний). После его установки пространство между двумя перегородками заполняют утеплителем.

Крышку кессона нужно обработать теплоизоляционной краской или другими удобными мастеру материалами.

Утепление трубопровода

Эту часть системы обрабатывают с особой тщательностью, особенно если тубы лежат выше уровня промерзания почвы. Оптимальный вариант утеплителя — цилиндрические пенополистироловые скорлупы, которые просто надеваются на магистраль. Их стыкуют, швы промазывают клеем и плотно прижимают на некоторое время

Важно, чтобы поперечные стыки утеплителя располагались со смещением относительно друг друга. Тогда мостиков холода будет значительно меньше. Еще один способ утеплить трубы — использовать греющий кабель

Его наматывают на магистраль от входа в дом до ввода в обсадную трубу. Предварительно на тубы наматывают фольгу. Затем при помощи строительного скотча крепят по спирали греющий кабель. Шаг витка должен быть тем меньше, чем больше сечение магистрали. Сверху греющий кабель укрывают еще одним слоем фольги. Такой утеплитель включают в сеть при стабильном падении температуры воздуха до -5 градусов

Еще один способ утеплить трубы — использовать греющий кабель. Его наматывают на магистраль от входа в дом до ввода в обсадную трубу. Предварительно на тубы наматывают фольгу. Затем при помощи строительного скотча крепят по спирали греющий кабель. Шаг витка должен быть тем меньше, чем больше сечение магистрали. Сверху греющий кабель укрывают еще одним слоем фольги. Такой утеплитель включают в сеть при стабильном падении температуры воздуха до -5 градусов.

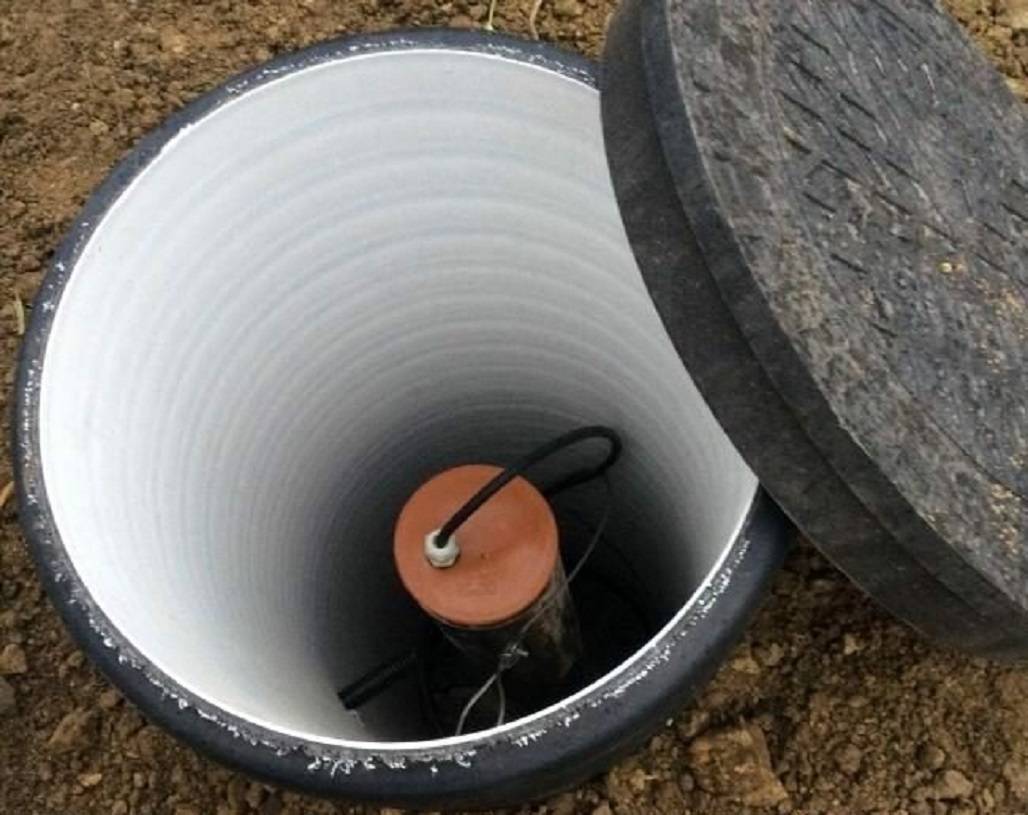

Пластиковый кессон как лучший способ утепления

Если расположить оголовок скважины и всю разводку труб ниже уровня промерзания грунта, то беспокоиться об их утеплении не придется. На такой глубине даже в самые сильные морозы не произойдет заледенения воды в скважине, так как ее температура будет постоянно выше нуля. Для реализации данной задачи приходится выкапывать котлован вокруг скважинного ствола на глубину 2-2,5 метра и устанавливать кессон. Для стопроцентной надежности стенки кессона и крышка его люка утепляются минераловатным материалом или пенопластом.

Утепление скважины с помощью пластикового кессона, устанавливаемого в вырытый котлован вокруг обсадной колонны на глубину 2,5 метра

Как построить кессон

Шаг первый. Подготавливается емкость (из металла или пластика) требуемых размеров, можно, как вариант, использовать бочку на двести литров. И если в кессоне не планируется монтаж дополнительных приборов, то такой емкости будет более чем достаточно.

Шаг второй. Вокруг оголовка вырывается яма

Важно, чтобы дно вырытого котлована располагалось где-то на 35-45 сантиметров под уровнем промерзания почвы (расчет идет на очень холодную зиму). Что же касается диаметра котлована, то он должен выступать от оголовка приблизительно на 50 сантиметров с каждой стороны

Шаг третий. Дно ямы укрывается «подушкой», выполненной из гравия и песка. Слой «подушки» должен составлять примерно 100 миллиметров.

Шаг четвертый. В днище бочки проделывается отверстие под трубу, а в боковой ее части – под подвод трубопровода.

Шаг пятый. Бочка устанавливается на дно ямы, как бы надеваясь на оголовок.

Шаг шестой. Внутри этой бочки оголовок соединяется с трубопроводом. Собственно, в такой большой бочке можно оборудовать даже специальный поверхностный насос или, как вариант, оборудование для распределения воды. Кроме того, в ее дно можно врезать даже специальную дренажную трубу для отвода скопившегося конденсата вглубь почвы.

Шаг седьмой. Вокруг бочки укладывается термоизоляционный слой

Важно, чтобы для этого использовался такой утеплитель, который невосприимчив к агрессивному воздействию грунта (к примеру, пенополистирол). Кроме того, бочка может быть обернута по сторонам слоем минваты, но в таком случае поверх нее обязательно следует уложить гидроизоляцию

Шаг восьмой. Кессон закрывается крышкой, к которой закреплена вентиляционная труба. Верх бочки также необходимо изолировать при помощи того же утеплителя.

Шаг девятый. Котлован засыпается. Все, миниатюрный кессон можно использовать! Подобная конструкция подойдет для небольшой скважины.

Утепление конструкции кессона на зиму

Чтобы надежно утеплить скважину, без специальных материалов не обойтись. Основные части конструкции кессона располагаются под землей, поэтому к материалам для их утепления предъявляются особые требования. Они не должны терять своих эксплуатационных качеств под давлением почвы, сминаться и деформироваться.

Утеплять кессон на зиму возможно как с внутренней, так и с внешней стороны. При внутреннем расположении утеплителя на целостность его слоя не оказывает воздействие перемещение почвы и другие неблагоприятные внешние факторы. Чаще всего используется пенопласт или пенополистирол.

С внешней стороны нужно утеплять пластиковые изделия, так как они приобретают хрупкость при резко отрицательных температурах. Теплоизолирующий слой необходимо оберегать от воздействия воды, грызунов и насекомых, иначе он долго не прослужит. При этом цилиндрическая форма кессона требует наименьшего расхода утеплительного материала, однако прямоугольная форма облегчает его монтаж.

Нужно ли утеплять скважину от холодов

Утепление скважины на зиму производят по следующим причинам:

Если скважина на песок или артезианская имеют верхнюю обсадную трубу, находящуюся в кессонной яме, то при прохождении воды по трубам от оголовка в дом на открытом участке кессона она может замерзнуть и при расширении повредить водопровод.
При высоком уровне воды в скважине ее нахождение недалеко от поверхности может вызвать замерзание и соответствующее повреждение обсадных труб – в этом случае использовать скважину станет невозможно.
В любом погружном электронасосе имеется обратный клапан в районе выходного патрубка, он встраивается в саму модель насоса или устанавливается отдельно навинчиванием на верхний штуцер. Таким образом, он препятствует оттоку воды в скважину и она всегда находится в напорной трубе.
Аналогичная ситуация наблюдается и с поверхностными электронасосами, где обратный клапан устанавливают на конец подающего шланга. При сильных морозах вода может замерзнуть на всасывающем участке ПНД трубы и ее подача в помещение дома с насосным оборудованием из-за ледяной пробки прекратится.

Рис. 2 Схема конструкции кессона и утепления скважины

Во многих кессонных ямах устанавливают поверхностные насосы и оборудование – если насос неглубоко под землей вместе с автоматическим оборудованием, они также нуждаются в защите от холода из-за постоянного нахождения в них воды при отключенном состоянии.
Необходимость утепления возникает и при длительном отсутствии хозяев и если при эксплуатации скважина подвергается кратковременному консервированию – замерзшая в обсадных и напорных трубах вода сделает невозможной ее дальнейшую подачу.
Некоторые виды скважин не имеют кессонного приямка – сооружение обсадной верхней трубы расположено на уровне или чуть выше поверхности грунта. В этом случае необходимо подумать о том, что скважина нуждается в утеплении своего устья для обеспечения бесперебойного водоснабжения.

Рис. 3 Подключение электронасоса через скважинный адаптер

Делаем пассивное утепление

Пассивное утепление скважины приводится в том случае, если водопроводом пользуются круглый год. Для этих целей можно использовать три технологии:

утепление путем установки кессона;
используем подручными материалами;
утепляем при помощи обсадной трубы.

Кессон – это сооружение, которое устанавливается у верхней части скважины. Оно представляет собой полую емкость, которая окружает трубу до глубины промерзания грунта. Для создания кессона можно использовать разные материалы: бетонные кольца, кирпичная кладка, металлическая бочка или готовые изделия из пластика.

Установка кессона будет выглядеть следующим образом:

вокруг скважины роется котлован, его глубина должна превышать уровень промерзания грунта минимум на полметра;
на дне котлована делается песчаная подушка, толщиной в 10-15 сантиметров. На ней (вокруг скважины) возводиться стенки или устанавливается уже готовая емкость. На ее дне желательно сделать отверстие и подсоединить дренажную трубу. Это необходимо чтобы отводить накопившийся конденсат из кессона;
далее, вокруг емкости укладывается слой теплоизолятора. Для этого нужно использовать материал, который не подвержен пагубному влиянию влаги;
устанавливает в верхней части емкости смотровой люк и можно засыпать котлован.

Кессона прекрасно справляется с предохранением скважины от промерзания зимой. К тому же все работы можно вполне выполнить своими руками и за небольшие средства.

Еще один способ утеплить скважину – это использование обсадной трубы. Принцип работы схож с установкой кессона. Своими руками роется котлован на глубину ниже уровня промерзания грунта. Затем основную трубу скважины обматывают теплоизоляционным материалом, который хорошо переносит воздействие влаги. После этого сверху на всю конструкцию надевается труба большего диаметра. Такое сооружение также надежно защитить скважину зимой, к тому же сделать его гораздо легче, чем установить кессон.

Чтобы утеплить скважину на зиму своими руками можно использовать и подручные материалы. Если в вашем регионе температура редко опускается ниже 15 градусов, то в качестве теплоизоляционного слоя можно использовать древесные опилки. Еще проще сделать утепление своими руками при помощи соломы или сухих листьев. Достаточно насыпать вокруг скважины кучу этого материала. Листья и трава будет гнить, в результате чего начнет выделять тепло.

Как подготовить скважину на воду к утеплению на зиму

Перед началом процесса целесообразно будет проанализировать все имеющиеся сведения, условия, а также произвести расчеты. В первую очередь учитывается климат региона. Климатические условия подразумевают сведения о глубине промерзания грунта, данные о среднегодовых показателях температуры, продолжительности холодов для отдельно взятого региона

Важно также выяснить, как глубоко пролегают грунтовые воды и не располагается ли водяное зеркало выше отметки промерзания земли в зимний период. Если есть малейшая вероятность, что с наступлением весны подземная питьевая жидкость способна затопить обсадную трубу, то нужно обязательно принять меры по гидроизоляции

Далее необходимо определиться с тем, в каком режиме будет использоваться автономный источник водоснабжения. В случае круглогодичного использования риск замерзания воды снижается, так как жидкость постоянно находится в движении внутри системы. Теплоизоляционные меры в таком случае минимальны: необходимо поставить оголовок над источником, а идущий по улице трубопровод уложить внутрь короба.

Если подразумевается нерегулярное использование обсадной трубой, то риск увеличивается. Вода может замерзнуть, и это грозит тем, что насосное оборудование и автоматика внутри холодного кессона может повредиться. Чтобы этого не произошло, можно дополнительно к коробу проложить греющий кабель. Он подключается в момент простоя до следующего подключения источника.

Если же вы вообще не планируете использовать скважину зимой, то уличный ее отрезок необходимо надежно утеплить. Как это происходит:

подготовка (полный слив жидкости со всей системы, включая бойлер, бачок унитаза и другие бытовые приборы, затем продув насосного оборудования высоким давлением воздуха);
консервация источника питьевой жидкости;
укладывание различных теплоизоляционных материалов в зависимости от условий на глубину промерзания грунта.

Если у вас насос погружного типа, то его можно оставить так, как есть, — в зимний период он не нуждается в воде и поэтому ему не ничего не угрожает.

Способы утепления

Чтобы ответить на вопрос – как утеплить скважину на зиму своими руками, прежде всего, необходимо узнать возможные варианты. А они будут зависеть от загруженности самой скважины. Итак:

если водопроводом пользуются постоянно, круглый год, то в трубе постоянно присутствует вода под давлением. В этом случае она вряд ли замерзнет. Но ведь водопровод работает не круглые сутки. Это значит, что в ночное время вода в скважине стоит и вполне может «поддаться» морозу. Не стоит забывать и об оборудовании, которое устанавливается на оголовке. Здесь часто располагают насосы и другие приспособления, все они весьма чувствительны к появлению льда в трубах. Поэтому даже если водопровод (а значит, и скважина) работают постоянно, утеплять их все равно нужно. Только в этом случае достаточно смонтировать теплоизоляционный слой или установить кессон;
если скважина работает только в теплый период времени (например, на дачном участке), то перед зимними холодами проводят консервацию. Для этого убирается вся аппаратура, сливается вода, а сама скважина закрывается;
если вы приезжаете в загородный дом периодически (например, на выходные или праздники), то желательно установить вокруг оголовка скважины электроотопление. Нет необходимости, чтобы оно работало постоянно. Достаточно включить отопления сразу после приезда, и уже через некоторое время можно пользоваться водопроводным краном.

Можно комбинировать первый и второй вариант утепления. Особенно это касается тех регионов, где наблюдаются частые аномальные морозы. Проведите пассивное утепление (слой теплоизоляционного материала) и дополнительно установите электротопление. Это обойдется немного дороже, но зато будет гарантировано бесперебойная подача воды в ваш загородный дом.
