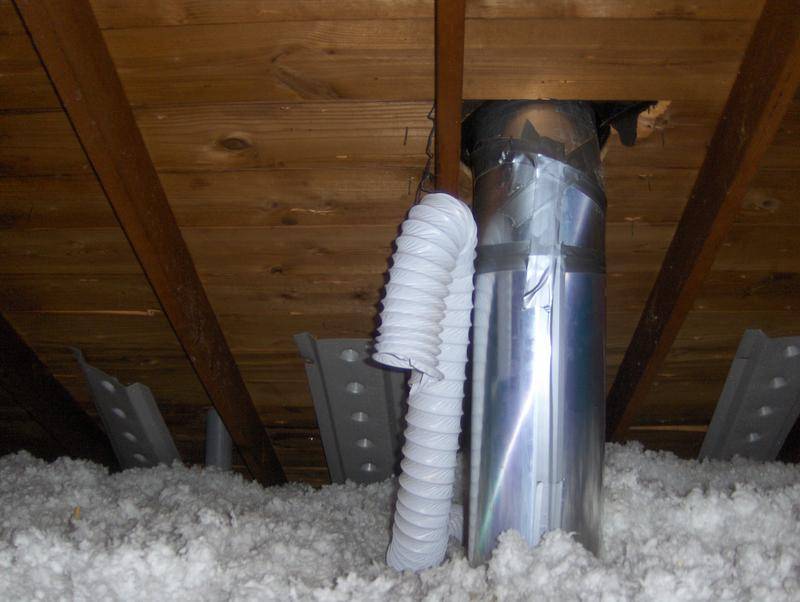

Стоит ли выводить фановую трубу на холодный чердак или достаточно воздушных клапанов?

Монтаж трубной системы своими руками

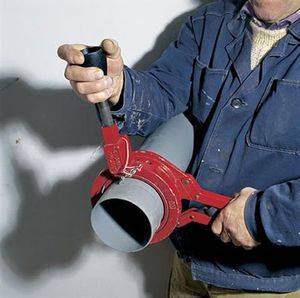

Варианты соединения частей трубопроводной системы из полимерных труб

• Если для обустройства воздухообмена выбраны канализационные трубы, то весь воздуховод нужно собирать только из них. Это предотвратит образование ступенчатой структуры внутри воздуховода, что нарушает движение воздуха.
• Предварительно схематически отображается будущая система.
• По схеме производится разметка на месте.
• Обязательно наносятся размеры по каждому участку и позиции расположения фитингов.
• Уточняется сечение труб. Стандартные размеры: круглого сечения 120 мм или квадратного 150х150 мм.
• Вычисляется диаметр воздуховода (можно воспользоваться онлайн программой).
• Приобретается оборудование, крепежные детали, трубы. При покупке следует быть внимательным и учесть, что в документах дается размер наружной окружности, а не внутренней.
• Проверяется наличие всех соединительных и других элементов. Для полной совместимости частей системы и герметичности соединений лучше приобрести от одного производителя.
• По всей размеченной трассе фиксируется крепеж под будущие коммуникации.
• Подготовленные к установке магистрали проверяются на отсутствие дефектов снаружи, а также внутри труб. Они должны быть гладкими с нанесенным антистатическим слоем.
• Из элементов большего сечения собирается стояк.
• Компонуются и устанавливаются воздуховоды.
• Между собой участки (ветки) могут крепиться неразъемным или разборными соединениями. Второй метод предпочтительнее, т.к. всегда можно систему разобрать для проведения профилактики.
• Не будет лишним провести герметизацию всех соединений.
• Элементы для подсоединения отдельных частей труб выбираются с нерезкими переходами и без острых углов.
• Вентиляционные рукава прикрепляются к потолку хомутами.
• Между собой сопрягаются, используя фитинги требуемых диаметров.
• Все рукава труб сходятся в одном месте в наиболее высокой точке.
• При механическом воздухообмене устанавливаются вентиляторы, клапаны, пр.
• Общий патрубок выносится на крышу повыше над кровлей.
• Вся система проверяется в работе.

Пластиковая фановая вентиляция — популярное инженерное решение воздухообмена в системе отвода стоков

В случае использования ПВХ-труб без гарантийных сертификатов во избежание опасного воздействия выделяемых из них веществ на людей, лучше всего из них сделать вытяжной рукав. Этот исключит даже случайное попадание токсинов в помещение.

Решение монтировать вентиляцию с использованием канализационных труб в частном доме оправдано экономически. К тому же, их эксплуатационные характеристики не вызывают у пользователей нареканий, даже несмотря на то, что вспомогательных деталей для сбора и фиксации системы понадобится намного больше, чем при традиционной вентиляционной «классике».

Система слуховых окон и отдушин

Одним из распространенных мероприятий для обустройства вентиляции чердака в частном доме является воздухообмен, осуществляемый слуховыми окнами. В таком случае можно не использовать систему отверстий, продух и зазоров. По мнению специалистов, такой способ не относится к сверх эффективным, но накопления конденсата в помещении не происходит. Правила следующие:

1. Размер таких окошек должен быть не менее 60х80 сантиметров.
2. Монтаж окон осуществляется на противоположных фронтонах.
3. Окна размещены на равномерном расстоянии от карниза, боков строения и конька.
4. Расстояние между двумя соседними окнами составляет не менее одного метра.
5. Монтаж окна может осуществляться непосредственно в вентиляционную решетку на чердаке.

В частном доме обустройство вентиляции холодного чердака можно выполнить своими руками. Свидетельства того, что накопился конденсат – это появление неприятного запаха затхлости и сырости. Нарушение комфорта многих побуждает немедленно взяться за инструменты и приступить к устранению проблем

Для того, чтобы вентиляционная система обеспечивала оптимальный воздухообмен, не накапливался конденсат и не возникало теплопотерь, важно предварительно спроектировать все элементы. Если крыша двускатная, обустройство не вызовет вопросов и проблем

После этапа планирования можно приступать к работе:

• Во фронтонах проделываются отдушины.
• Ветровые скосы закрывают по бокам кровли деревом.
• Все щели проделываются равномерными, создавая обдув по всей поверхности чердака.

Обустройство вентиляции теплого чердака

Более сложной является вентиляция теплого чердака (мансарды). Вентиляционные слои проходят между стропилами. Пространство для вентиляции между нижней поверхностью гидроизоляции и теплоизоляционного материала должно составлять не менее 20-30 мм.

Если глубины стропил не хватает для обеспечения необходимого зазора между теплоизолятором и гидроизоляцией, то их высоту наращивают с помощью досок или реек. Но, как вы понимаете, такой способ вентилирования достаточно трудно выполнить для крыш со сложными формами. Поэтому, в последнее время, специалисты отдают предпочтение диффузионным (паропроницаемым) мембранам, которые могут монтироваться прямо на утеплитель и пропускать влагу только в одном направлении.

Пространство для вентиляции создается путем установки обрешетки, толщина которой должна быть не менее 40-50 мм. Воздух для вентилирования забирается через софиты или другие элементы на карнизе кровли, а его естественный выход происходит через конёк крыши.

Рекомендации современных кровельщиков для вентиляции чердака

Чтобы правильно сделать вентиляцию на чердаке своими руками придерживайтесь следующих советов опытных кровельщиков:

• на любом участке крыши площадь каналов для вентиляции должна составлять 400-500 см2/м. Этот как раз соответствует высоте зазора в 40-50 мм;
• пыль, которая задувается в вентиляционный зазор, обладает определенной гигроскопичностью, что может послужить причиной увлажнения утеплителя;
• вентиляционные продухи на ендовах, коньках, карнизе и хребтах должны быть защищены от попадания в них листвы, насекомых и птиц. С этим позволяют бороться специальные вентиляционные элементы, которые есть в ассортименте кровельных производителей;
• сужение вентилируемых каналов или конструктивные препятствия могут способствовать недостаточному проветриванию и образованию конденсата;
• если длина покрытия кровли превышает 10 м, то рекомендуется использование вспомогательных элементов для усиления качества вентиляции;
• значительное увеличение высоты зазора не улучшает проветривание. Скорее, наоборот, ввиду возникающей турбулентности растет сопротивление для воздушного потока, что приводит к уменьшению воздухообмена под кровлей.

В заключение отметим, что вентиляция чердачного пространства один из важнейших и ключевых факторов. При ее обустройстве своими руками отнеситесь со всей серьезностью, чтобы избежать типовых ошибок и промахов.

Установка фановой трубы

Пластиковые и металлические фановые трубы

Для изготовления фанового участка канализации используют пластиковые (ГОСТ 22689.2-89) или металлические (чаще всего чугунные ГОСТу 6942-98) трубы. Пластик предпочтительнее в плане удобства использования и устойчивости к погодным условиям, температуре.

Установка производится в соответствии с требованиями, указанными в документе «Строительные нормы и правила». Чаще всего выбирают и сечением 110 мм – это оптимальный диаметр для выполнения изделием своих функций. Но можно выбрать и больший размер этого параметра. Сечение стояка канализации и фановой трубы должны совпадать, либо диаметр первого должен быть меньше.

Необходимо определиться с типом конструкции фанового трубопровода. Существуют угловые, вертикальные и прямые виды фановых стояков. Выбор типа зависит от особенностей строения и мест нахождения санузлов. Прямые стояки устанавливают перпендикулярно блоку унитаза. Угловые нужны для обустройства вытяжки в сложно устроенных планировках. Вертикально устроенный отвод нужен там, где есть несколько сантехнических узлов, особенно на разных этажах.

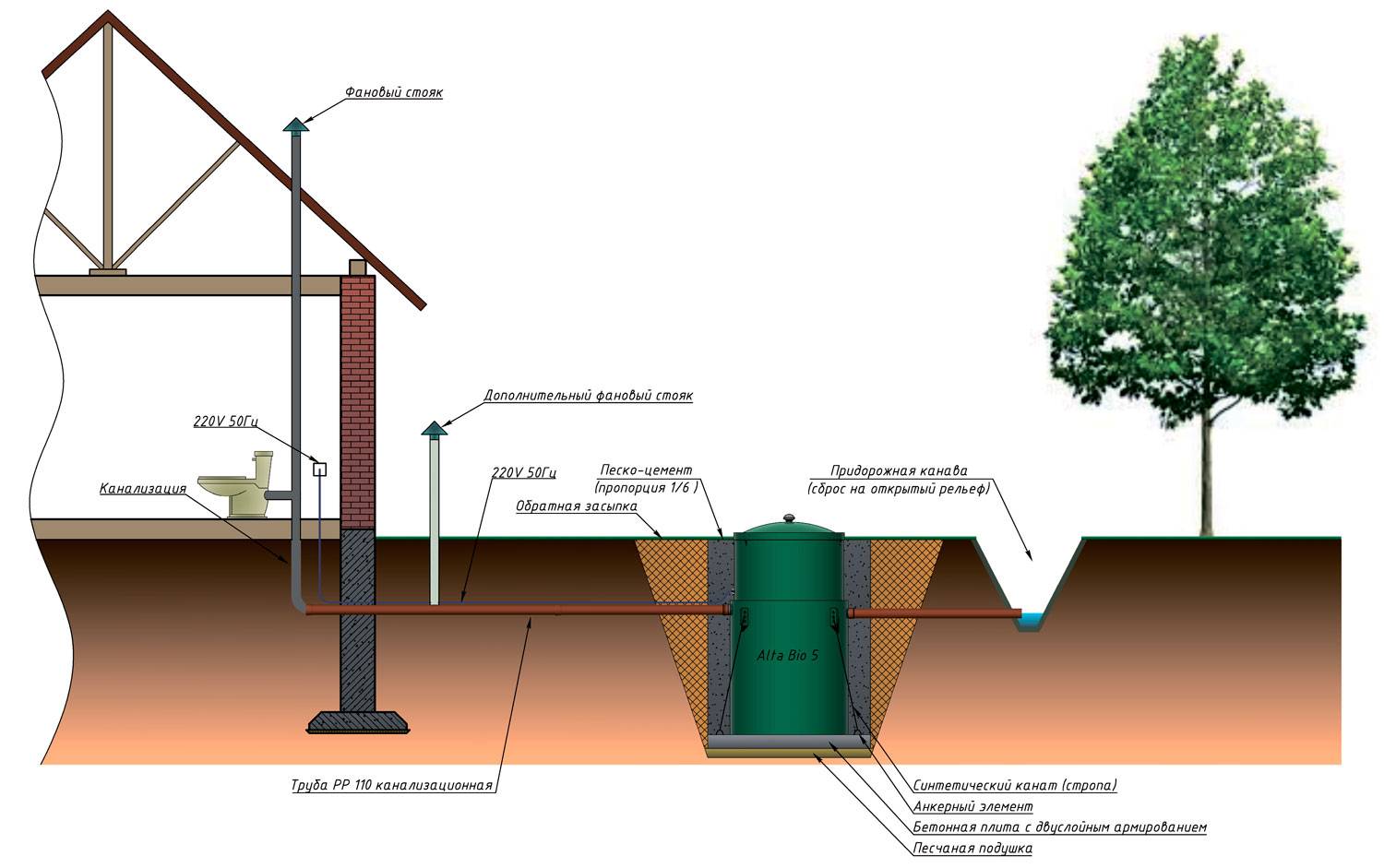

Схема установки фановой трубы

Выбор места вывода трубы

Установка осуществляется в несколько этапов, при этом следует соблюдать определенные правила. Начало фанового трубопровода предпочтительно обустроить там, где проходит отопление. Конец и выход на воздух, наоборот, должны находиться в холодном помещении. Если нижняя поверхность труб у начала стояка расположена в холодном месте, то ее стоит утеплить.

Правильный вывод фановой трубы в частном доме

Часть трубы, из которой будет выходить воздух, выводится на крышу. Если ее поверхность не используется, то высота от основания крыши до отверстия может составить 30–50 см. Конец трубопровода на используемой крыше (например, с верандой) должен возвышаться не меньше, чем на 3 м над ее поверхностью. А также стояк располагают как можно дальше от окон, лоджий и балконов – не ближе 4 м. На чердак или под скат фановый его никогда не выводят, так как это может привести к неблагоприятным последствиям, например, повреждению трубопровода.

Несколько санузлов в системе канализации соединяют одним фановым отводом. Его можно прокладывать параллельно с вентиляционным каналом.

Алгоритм установки

Этапы установки:

Схема выхода фановой трубы на крышу

• Для начала необходимо составить проект, спланировать разводку канализации на плане дома.
• Монтировать канализацию начинают от стояка.
• К стояку подсоединяются первые части системы – косой тройник для соединения с фановой и сточной трубами. Затем при помощи прямых колен, крестовиков и тройников выстраивается вся остальная схема.
• Устанавливаются переходники, к которым будет подсоединяться сантехника.
• В систему монтируется обратный фановый клапан сразу после узла унитаза.
• Канализационная труба для вывода запахов должна в итоге прямо вертикально выходить наверх – на крышу. Не допускается завершать ее на чердаке.
• Колена между собой соединяют максимально герметично, иначе вся система потеряет смысл, так как не будет работать правильно.
• К стене конструкция крепится специальными железными хомутами при помощи дюбелей.
• Конец, выходящий наружу, завершается закругленным коленом или приоткрытым клапаном, который будет препятствовать попаданию дождя и снега внутрь. А также можно поставить внутрь сетку от насекомых.

Необходимости в дополнительных вытяжных устройствах при оборудовании канализационной трубы фановым стояком нет. На протяжении установки конструкции нельзя допускать сужения диаметра труб по направлению к крыше. Это создаст повышенное давление и помешает канализации выполнить свою функцию.

Особенности монтажа фановой трубы

Внутреннее устройство канализационной системы, основные функции которого состоят в отводе сточной воды в центральный стояк, имеет отличную вентиляцию, если при её обустройстве была установлена фановая труба.

При этом если планируется сооружение канализационной вентиляции своими руками, то важно знать определённые правила проведения работ подобного рода. В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм

В процессе покупки расходных материалов важно проследить за тем, чтобы диаметры центральной канализационной и фановой трубы совпадали и составляли не менее 110 мм. Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере

Наружная часть стояка должна размещаться в хорошо проветриваемом месте, чтобы неприятные запахи, источаемые сточными водами, моментально и без каких-либо препятствий рассеивались в атмосфере.

Для улучшения циркуляции воздушных потоков, начальную часть канализации располагают в теплом помещении, в то время как конечную на улице. Благодаря этому достигается оптимальный перепад температуры и давления, за счёт чего неприятные ароматы максимально быстро выводятся за пределы помещения.

Неприятный аромат в санузле может появляться из-за того, что на санитарно-технических приборах были установлены сифоны несоответствующего малого диаметра. В таких сифонах вода выполняющая функцию обратного клапана быстро высыхает, открывая беспрепятственный доступ запахам из канализационной системы внутрь здания.

Для решения проблемы используется фановая труба, которая позволяет достичь следующих эффектов:

• благодаря разряжению внутри стояка неприятный запах поднимается и выводится за пределы помещения;
• при высыхании воды в сифонах потоки воздуха из канализации по-прежнему будут выводиться на улицу, а не в дом.

Фановую трубу фактически можно считать продолжением центрального стояка канализационной системы. При этом её изготовление, возможно, своими руками для чего подойдёт стандартная пластиковая канализационная труба с подходящим диаметром.

Правила вывода трубы вентиляции за пределы помещения

Основной задачей бытовой внутридомовой канализационной системы является транспортировка стоков из помещения в центральную городскую канализацию. Для увеличения эффективности её работы обязательно необходима качественная вентиляция.

Вертикальная конструкция фанового стояка обязательно должна быть выведена на крышу здания. Категорически противопоказано выводить её в чердачное помещение

Для правильного монтажа фановой трубы важно придерживаться определённых правил

1. При выводе фанового стояка за пределы крыши необходимо чтобы её край возвышался над верхней точкой здания не менее чем на полметра. Если чердачное помещение или крыша используется для бытовых нужд, длина стояка увеличивается до 3-м.
2. Сечение фановой трубы должно полностью соответствовать диаметру центрального канализационного стояка.
3. С помощью одной вентиляционной системы можно обслуживать несколько канализационных стояков.
4. Категорически противопоказано выводить такую систему с вентиляцией воздуха или дымоходом отвода продуктов горения.
5. Конец фановой трубы, выведенный над крышей, должен находиться не ближе четырёх метров от самого ближнего балкона или окна.

Для канализационного стояка, выведенного за пределы крыши не нужны какие-либо дополнительные вытяжные устройства. А, точнее, их использование может привести к появлению конденсата, который при минусовых температурах замерзает, перекрывая выходное отверстие.

Для чего используется

В месте подключения к канализационному стояку унитаза и трубопроводов слива отработанной воды расположены водные пробки или гидрозатвор. Такое устройство препятствует поступлению запаха из канализации в помещение. При сливе воды в стояк происходит ее резкое движение вниз, в системе возникает разряжение, что вызывает отрыв водяной пробки.

Фановая труба для канализации способствуют быстрому поступлению воздуха в зону снижения давления, что исключает возможность отсоса воды из гидрозатворов. Установка такого элемента поддерживает постоянное давление внутри системы, предотвращает поломку запорной арматуры, образование засора в трубах, застоя жидких стоков и возможность их обратного проникновения в канализацию.

Вентиляция холодного чердака

Вентилирование холодного чердака обустроить своими руками не сложно ввиду отсутствия преград и большого объема воздуха.

Воздухообмен осуществляется через:

1. фронтонные окна с решетками,
2. карнизный свес,
3. хребет и конек.

На двускатных конструкциях холодные чердаки вентилируются через деревянную неплотно прилегающую подшивку свесов или фронтоны. В каменных фронтонах проделываются отверстия для слуховых окон с решетками, защищенными москитными сетками. Слуховые окна обустраиваются на противоположных сторонах чердака.

Вальмовые конструкции строятся без фронтонов, поэтому вентиляция обеспечивается карнизнымисвесами. Приток идет через подшивку, а выход воздуха проходит сверху над коньком.

Когда подшивка выполнена из дерева вентиляция обеспечивается зазором между брусками,  оставленным для циркуляции воздуха.

Таким образом, если необходима вентиляция —  крыша, схема которой разрабатывалась самостоятельно, должна быть обустроена системой циркуляции воздуха  с учетом конструктивных особенностей и кровельного материала.

Сложным вентилируемым участков являются ендовы. Для циркуляции воздуха вдоль их прохождения устанавливают точечные аэраторы, если уклон скатов более 45°.  Для пологих крыш данный вид вентиляции не актуален из-за налипания снега на ендове. Поэтому в данном случае необходимо устанавливать высокие насадки или инерционные турбины.

Альтернатива фановой трубе

Есть возможность решить рассматриваемую проблему, связанную с появлением неприятного запаха в доме с канализационной системы, путем установки:

1. Обратного канализационного клапана. Подобная конструкция может не дать сточным водам двигаться в обратном направлении. Запорный механизм может использоваться также для того, чтобы исключить вероятность попадания плохого запаха в помещение.
2. Затворов, находящихся в сифонах. Этот механизм устанавливается на участках выхода патрубков к стояку. Они представлены различными вентилями, которые можно закрывать вручную.

Однако рассматриваемая система не имеет высокой эффективности в случае залпового выброса нечистот, когда создается вакуум.

Нужна ли фановая труба в одноэтажном доме?

Все многоэтажные сооружения должны оснащаться фановыми каналами. Без них решить проблему распространения газов невозможно. Иногда использование этого элемента актуально и для частных домов.

Если в здании находится есть несколько сантехнических узлов, используемых одновременно. Если стояк обладает сечением пятьдесят миллиметров, даже малая масса стоков способна сорвать гидрозатвор. Поэтому в данной ситуации также нужен фановай канал. Если в на участке частного домика септик размещен недалеко от здания, нужно оборудовать его рассматриваемым приборов для вентилирования.

Чтобы быстро подключить стиралку к системе отвода стоков поставьте отдельный сифон с каналом для нее. Вентилирование стояка потребуется, если магистраль сооружена некорректно.

Функции фановой трубы

В любом канализационном трубопроводе всегда присутствует воздух, но при сливе он начинает выходить в атмосферу и тянет за собой воду из гидрозатворов. Отсутствие водяного затвора всегда становится причиной попадания характерного канализационного запаха в помещение.

Фановая труба в частном доме одновременно служит трем целям:

• Вывод газа из труб канализационной системы;
• Поддержание необходимой величины давления в трубах, что позволяет одновременно сливать большое количество стоков без риска запустить в дом неприятный запах;
• Образует необходимое разрежение в канализации.

Если фановая труба для канализации в частном доме отсутствует, то это с большой вероятностью приведет к постоянному присутствию характерного запаха в жилых помещениях, особенно если речь идет о многоэтажных домах.

Как сделать фановый стояк канализации: краткая инструкция

В принципе, монтаж фановой вентиляции не представляет собой никаких сложностей, если, конечно, система монтируется с нуля. Если речь идет о доделывании канализации, то здесь придется немного потрудиться – в частности разрезать самый толстый лежак канализации, вставить в него косой тройник и от него вывести трубу такого же диаметра как лежак сначала на чердак, а оттуда и на крышу. Не забудьте надеть на нее зонтик, чтобы преградить путь дождевой воде.

Вот, в принципе, и все, что необходимо знать по поводу вентиляции канализации. Как ни крути, а фановый стояк нужен, и избавляться от него не стоит. Кроме неприятностей, этот шаг ни к чему другому не приведет.

Осуществление монтажа

Установка фановых труб

Если Вы проводите монтаж фановой трубы своими руками, придерживайтесь основных правил:

Фановую трубу устанавливают путем врезки тройника

1. при закупке строительных материалов следите за тем, чтобы сечения канализационного стояка и фановой трубы совпадали; оптимальный диаметр фановой трубы (так же как и стояка) – 110 мм;
2. наружный участок стояка следует размещать в таком месте, чтобы канализационные «ароматы» из него быстро и беспрепятственно развеивались в атмосфере;
3. начальная точка канализации должна располагаться в отапливаемом помещении, а вот конечная, наоборот, в холодном. Это обеспечивает необходимый перепад температур и давления, благодаря которому осуществляется вывод неприятных запахов за пределы дома.

Внешний вид тройников и ревизии для фановой трубы

Совет от профессионала: Фановая труба является фактическим продолжением основного канализационного стояка и может быть изготовлена самостоятельно из трубы, предназначенной для канализации, соответствующего диаметра.

Неприятные запахи в санузлах появляются из-за того, что на санитарно-технические приборы установлены сифоны недостаточного объема. В небольших сифонах остатки воды быстро высыхают (за 3-5 дней, если сантехникой не пользоваться), что открывает свободный доступ запахам из канализации внутрь помещения. Иногда установка сифонов большей вместимости нецелесообразна, тогда требуется замена фановых труб в квартире.

Если канализация жилого дома имеет такую составляющую, как фановые трубы пластиковые, проблема решается так:

• воздух, находящийся в канализационном стояке, поднимаясь вверх и попадая за пределы труб, создает разрежение в системе канализации;
• при обезвоживании сифонов воздух из помещения просачивается внутрь канализации, а не наоборот;
• воздух остается свежим, без неприятного душка, даже при длительном неиспользовании сантехники.

Вывод вентиляционной трубы на крышу

К задачам бытовой внутридомовой канализации относится транспортирование стоков из здания во внешнюю канализационную систему. Для ее эффективной работы нужна хорошая вентиляция, которая обеспечивается стояками, снабженными фановыми трубами.

Схема вывода фановой трубы на крышу

Совет от профессионала: Вертикальный фановый стояк должен выводиться на крышу. Категорически запрещено размещать вывод на чердаке.

Чтобы правильно установить фановую трубу, необходимо придерживаться следующих принципов:

1. обеспечивая вывод фановой трубы на крышу, предусматривается оптимальная высота – 50 см; если крыша используется для каких-либо целей и активно эксплуатируется, вывод стояка не должен быть меньше 3 м;
2. канализационная труба фановая 110 мм в диаметре соединяется со стояком канализации равного сечения;
3. одной фановой трубой могут соединяться сразу несколько стояков;
4. запрещается организовывать вывод стояка, снабженного фановой трубой, совместно с вентиляционной системой или печными дымоходами;
5. выход фановой трубы, расположенный над крышей, производится на расстоянии 4 м и более в горизонтальном направлении от открываемых окон, балконов и т. п.

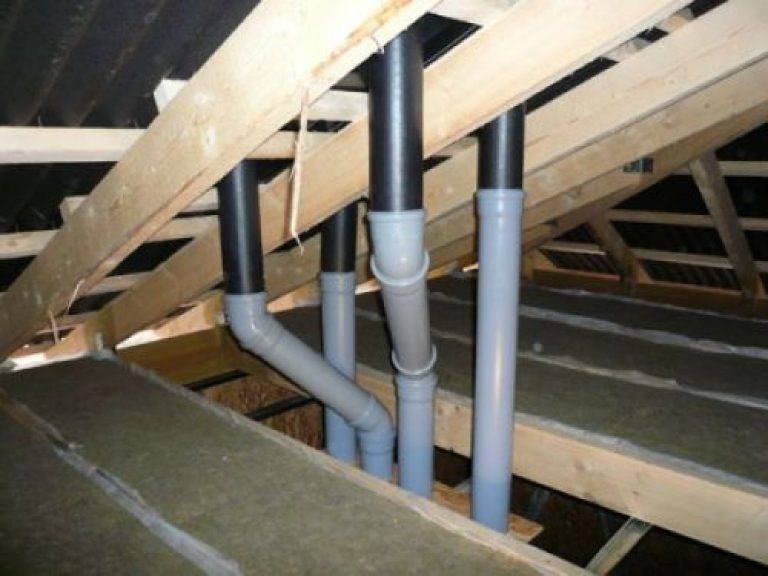

Соединение нескольких стояков одной фановой трубой: 1 – косой тройник; 2 – колено на 45 градусов; 3 – прямое колено; 4 – прямой тройник.

Канализационный стояк, выведенный на крышу, не нуждается в установке каких-либо дополнительных вытяжных устройств (например, дефлектора, флюгарки). Более того, использование данных приспособлений может привести к выделению конденсата в системе, который при замерзании заблокирует выводные отверстия.

Не рекомендуется также отводить вентиляционную фановую трубу под свес крыши. В холодное время года ее может повредить снег, сползающий и падающий с кровли.

Для проведения вентиляции канализационной системы используются фановые трубы: размеры таких изделий разнятся, однако наиболее распространено применение 110-миллиметровых труб.

Диаметр фанового стояка

Отдельно хочу сказать о диаметре фанового стояка. По правилам стояк монтируют трубой того же диаметра, что и основная система канализации. Если диаметр канализации 150, то и стояк необходимо монтировать этим же диаметром.

Но опять же, если канализация основная будет спрятана в полу, то фановый стояк пойдет в самом помещении. И не всегда есть возможность обыграть его коробом или спрятать в конструкции стен.

В таком случае, если у вас на всей вашей канализации подключен всего один унитаз, одна мойка, ванна и стиральная машина, то стояк можно сделать диаметром 50 мм в виде исключения. Или попробовать спрятать фановый стояк в стену или смонтировать по наружной стене здания.

Достаточно ли установки высокопроизводительного аэратора для отказа от фановой трубы?

Итак, решив избавиться от громоздкой фановой трубы в санузле, согласно п. 3.15 СП 30.13330.2012 владелец недвижимости получит не что иное, как невентилируемый канализационный стояк – не имеющий сообщения с атмосферой

Однако для него все равно важно обеспечить нормальное протекание двух процессов (они описаны в разделе «Зачем продлевать стояк?») – снятие декомпрессионных нагрузок и удаление газообразных продуктов из системы

С первой декомпрессионной задачей, как уже выяснили, помогает справиться установка подходящего воздушного клапана.

Множество «Но» вызывает реализация второго условия. Ведь в п. 8.2.22 СП 30.13330.2012 четко оговаривается, что такие невентилируемые стояки допускается обустраивать, если сохраняется режим вентиляции внешней сети. Как будут удаляться ядовитые газообразные продукты распада органики? Рассмотрим две типовые ситуации – для канализаций в частном доме и в многоквартирном.

В частном доме

Владельцы отдельного малоэтажного жилья задачи по утилизации стоков решают установкой локальных очистных сооружений, накопителей либо посредством традиционных выгребных ям. Обязательным условием эксплуатации этих санитарно-технических сооружений является обустройство вентиляционных каналов. В зависимости от местных условий их можно изготавливать различными способами, например, как показано на рисунке, поз. 2-4.

 Если в частном доме обрезать фановую трубу (поз.1), установив аэратор (поз.5), то указание п. 8.2.22 СП 30.13330.2012 по вентилированию внешней сети – удалению из неё ядовитых газов, при использовании дополнительных дополнительных коммуникаций (поз. 2-4) – соблюдается .

В многоквартирном доме

Вентилирование стояков в многоквартирных домах изначально проектировалось из расчета свободного сообщения канализации с атмосферой. По факту оно должно осуществляться через наивысшую точку сточных коммуникаций, то есть через фановую трубу, веденную на кровлю. Отказ от вытяжки допускается лишь в исключительной ситуации.

В СП 30.13330.2012 она описывается для эксплуатируемых кровель в п. 8.2.20. В этом случае, действительно, разрешается монтаж воздушного клапана в устье стояка на последнем этаже. Однако, согласно п. 8.2.22 режим удаления канализационных газов из внешней сети должен быть сохранен. Следовательно, для его обеспечения необходима установка вспомогательных вентиляционных коммуникаций по типам, указанных на рисунке 6, поз. 2-4, что в условиях городской застройки достаточно проблематично.

Отказ от фановой трубы в многоквартирном доме — вентиляция канализации невозможна

Проектирование фановой трубы

Для начала уделим внимание на то, в каких случаях нужно проводить создание фановой канализации:

1. В случае, когда стояк или большой участок канализационной трубы имеет диаметр меньше 0,5 см. Даже для дома, который имеет всего несколько источников сточных вод, подобное сечение довольно маленькое.
2. При использовании автономной системы канализации закрытого типа, к примеру, септики, в которые не накачивается кислород. Если стоки отводятся в колодцы полуоткрытого типа, то разряжение в системе проходит частично. Септики построены так, что они полностью изолированы от окружающего мира. Подобным образом исключается вероятность того, что неприятный запах распространиться по территории.
3. В случае большой вероятности залпового сброса огромного количества воды. Если в доме установлено несколько ванных комнат и душевых, бассейны, искусственные водоемы, а также большое количество техники, которая использует воду при своей работе, то следует предусмотреть фановый отвод паров и газов, так как залповый сброс будет существенным.

При проектировании фановой трубы учитываются следующие моменты:

1. Диаметр фановой трубы и канализационного стояка должны точно совпадать. Только в этом случае можно обеспечить эффективную разрядку канализационной системы для исключения вероятности образования вакуума.
2. Следует учитывать и расположение фановой трубы относительно окон и балконов, так как в помещение будет поступать неприятный воздух.
3. Фановая труба должна быть расположена строго вертикально, иначе ее эффективность существенно падает. Поэтому при создании проекта следует учесть этот момент.
4. В случае, если дом имеет мансардный этаж, следует предусмотреть расположение отводящей требы вблизи стен и других коммуникационных элементов. Именно поэтому при строительстве частного дома его проект создается уже с фоновой канализационной системой.
5. Вся информация наносится на проектные чертежи сооружения, что позволяет избежать проблем.

При выборе типа трубы следует уделить внимание следующим моментам:

1. Для решения поставленной задачи подойдет и вариант исполнения из ПВХ. Подобные трубы имеют массу достоинств, среди которых отметим небольшую стоимость и вес. Легкие проще закрепить, они не требуют обслуживания. Современные автономные канализационные системы зачастую создают именно при использовании вариантов исполнения из ПВХ.
2. Могут устанавливаться и чугунные трубы, которые в последнее время пользуются невысокой популярностью. Недостатков довольно много: высокая стоимость, большой вес, сложности при проведении монтажных работ и так далее.
3. Еще совсем недавно при создании фановой канализации использовали керамические трубы, то сегодня они встречаются крайне редко. Причины заключатся в высокой стоимости и хрупкости.

Вышеприведенная информация определяет то, что достаточно важно своевременно провести создание проекта и воплотить его

Как определить диаметр труб?

Определяющим фактором эффективности вентиляции является соразмерность сечения воздуховода площади помещения, где он устанавливается. Рассчитать нужный размер трубы несложно.

Специалисты советуют в подсчетах придерживаться следующего правила: на 1 кв.м. подвального помещения необходимо 26 кв.см. сечения.

Получается, что на каждый сантиметр диаметра трубы приходится 13 кв. см. сечения. Исходя из этого, можно рассчитать нужный диаметр трубы по следующей формуле:

(S погреба × 26) ÷ 13

Например, если квадратура подвала составляет 8 кв.м., то получается, что для погреба необходимо приобрести трубу диаметром 16 см.

(8×26) =208÷13=16 см.

Если в погребе монтируется однотрубная вентиляция, то диаметр воздуховода должен быть больше. В таком случае для подвала этой площади рекомендуется использовать трубу сечением 17 см.

Способы вентиляции чердака

Оптимальным вариантом естественной вентиляции для холодного чердака является устройство на карнизе продухов и отверстий. Они соединяются между собой каналами, по которым перемещается воздушный поток.

В доме с мансардой можно устроить дефлекторы, создающие принудительную механическую тягу. Эта мера позволит обеспечить нормальное функционирование системы при любых погодных условиях вне зависимости от сезона года.

Вентиляция чердака напрямую зависит от его особенностей:

• площади помещения;
• формы крыши;
• типа кровли;
• вида строительных материалов.

Например, если применяется ондулин или шифер, металлочерепица, то устраивается конек, являющийся классическим вариантом. При мягкой либо керамической кровле используется специальный вентиль.

Вентиляционное окно

Самым распространенным способом вентиляции, устраиваемой на чердаке частного дома, является установка окна. Кроме обеспечения движения воздуха, оно используется для проведения осмотра элементов вентиляционной системы и дымохода.

При двухскатной крыше окна размещаются на фронтоне с двух сторон для лучшего поступления холодных воздушных масс и отвода застоявшихся.

Общие правила установки:

• расположение окон на расстоянии не менее 1 м друг от друга;
• сохранение равного расстояния между окнами и карнизом, торцами дома, коньком;
• общая концепция внешнего вида дома должна сочетаться с дизайном окна.

Слуховые окна

Как правило, слуховые окна в качестве вентиляции на чердаке применяют в частных домах со средними по площади помещениями.

Их минимальный размер должен составлять 60 × 80 см, что позволяет предотвратить застой воздуха в помещении.

Деревянная рама крепится к стропилам при помощи стоек, после чего проводится обшивка кровли. Стеклопакет вставляется в нее в последнюю очередь.

На стыке крыши и слухового окна не должно быть щелей. Его нельзя размещать вблизи от конька и карниза кровли.

Слуховые окна изготавливают в виде прямоугольника, треугольника и полукруга. Окна устанавливаются на расстоянии друг от друга, равном одному метру и более.

Нижняя отметка должна находиться на высоте не более одного метра от уровня перекрытия, а верхняя – на отметке 1,9 м.

Вентиляционные продухи

Если нет возможности для установки слуховых окон, то вне зависимости от вида чердака применяется способ вентилирования посредством продухов, закрытых сеткой.

Они располагаются на крыше дома для обеспечения нормального обмена холодного и теплого воздуха.

Основные виды этих элементов:

1. щелевые – располагаются по обеим сторонам карнизов. Ширина щели должна быть равной 2 см;
2. точечные – представлены в виде отверстий, размер которых по ширине либо диаметру составляет не более 2,5 см;
3. коньковые отдушины – применяются на кровлях, сделанных из черепицы. Их ширина не должна превышать 5 см. Их устанавливают, отступив один ряд от конька дома.

Аэраторы

При устройстве вентиляции в холодном чердаке можно воспользоваться аэраторами. Приспособления изготавливаются в виде трубы, прикрытой шляпкой, или пластины с отверстиями.

Их установка проводится на скате крыши в районе конька. Именно в этом месте происходит интенсивное движение воздуха за счет разницы температур и атмосферного давления.

Аэраторы отлично справляются:

• с конденсатом, появляющимся при излишней влажности воздуха. Таким образом предотвращается появление сырости в чердачном помещении;
• с застоявшимся воздухом, не позволяя ему перегреваться;
• с наледью и сосульками, которые образуются в зимнее время года.

Это предотвращает преждевременный износ стропильной конструкции.

Выбор типа приспособления обуславливается видом кровли дома. Например, для битумного покрытия наилучшим вариантом является установка коньковых аэраторов. Для изготовления применяется пластик и оцинкованный металл, устойчивый к коррозии.

Заключение

Надеюсь, что в данной публикации смог не только пополнить ваш строительный глоссарий, но и профессионально объяснить, как функционирует канализация в вашем доме. А если вы житель верхних этажей, то и предупредить вас о возможных последствиях несанкционированного вмешательства в ее работу.

Как всегда, видео в этой статье позволит вам изучить дополнительные тематические материалы. Пожалуйста, не стесняйтесь оставлять свои дополнения и комментарии. Успехов, камрады!

7 июля 2016г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора – добавьте комментарий или скажите
